LVS知识点详解

一、LVS简介：

LVS：Linux Virtual Server，负载调度器，内核集成，章文嵩，阿里的四层SLB(Server LoadBalance)是基于LVS+keepalived实现。

LVS 官网: http://www.linuxvirtualserver.org/

LVS 相关术语 VS: Virtual Server，负责调度

RS:RealServer，负责真正提供服务

二、工作原理：

VS根据请求报文的目标IP和目标协议及端口将其调度转发至某RS，根据调度算法来挑选RS。

三、LVS概念：

VS：Virtual Server（调度器）

RS：Real Server （真实业务主机）

CIP：Client IP （客户端主机的ip）

VIP: Virtual serve IP VS外网的IP （对外开放的让客户访问的ip）

DIP: Director IP VS内网的IP （调度器负责访问内网的ip）

RIP: Real server IP （真实业务主机IP）

访问流程：CIP <--> VIP == DIP <--> RIP

四、nat模式

1.Ivs-nat:

本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和 PORT实现转发 RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP 请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈支持端口映射，可修改请求报文的目标PORT VS必须是Linux系统，RS可以是任意OS系统

2.nat模式数据逻辑

（1）客户端发送访问请求，请求数据包中含有请求来源（cip），访问目标地址（VIP）访问目标端口

（9000port）

（2）VS服务器接收到访问请求做DNAT把请求数据包中的目的地由VIP换成RS的RIP和相应端口

（3）RS1相应请求，发送响应数据包，包中的相应保温为数据来源（RIP1）响应目标（CIP）相应端口（9000port）

（4）VS服务器接收到响应数据包，改变包中的数据来源（RIP1-->VIP）,响应目标端口（9000-->80）

（5）VS服务器把修改过报文的响应数据包回传给客户端

（6）lvs的NAT模式接收和返回客户端数据包时都要经过lvs的调度机，所以lvs的调度机容易阻塞

客户请求到达vip后进入PREROUTING,在没有ipvs的时候因该进入本机INPUT,当IPVS存在后访问请求在通过PREROUTING后被ipvs结果并作nat转发 因为ipvs的作用点是在PREROUTING和INPUT链之间，所以如果在prerouting中设定规则会干扰ipvs的工作。所以在做lvs时要把iptables的火墙策略全清理掉。

五、DR模式

DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行 转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源 IP/PORT，以及目标IP/PORT均保持不变

1.DR模式数逻辑

在DR模式中，RS接收到访问请求后不需要回传给VS调度器，直接把回传数据发送给client，所以RS和vs 上都要有vip

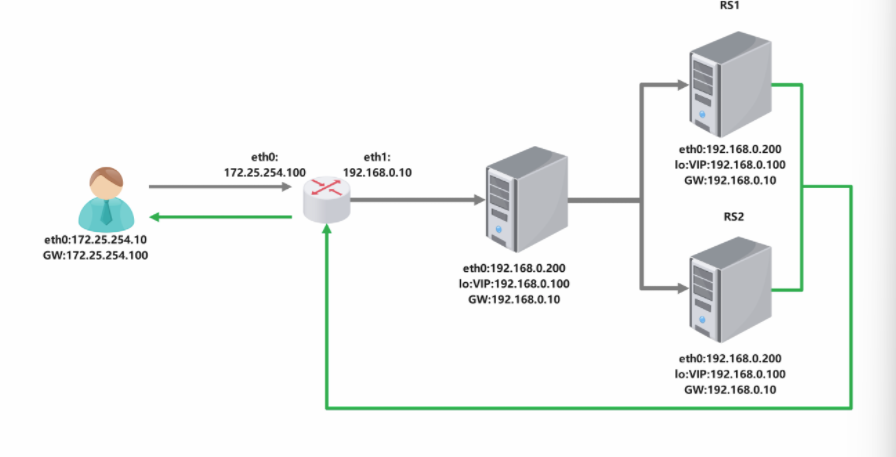

2.DR模式数据传输过程

（1）客户端发送数据帧给vs调度主机帧中内容为客户端IP+客户端的MAC+VIP+VIP的MAC

（2）VS调度主机接收到数据帧后把帧中的VIP的MAC该为RS1的MAC，此时帧中的数据为客户端IP+客户端的MAC+VIP+RS1的MAC

（3）RS1得到2中的数据包做出响应回传数据包，数据包中的内容为VIP+RS1的MAC+客户端IP+客户端IP的MAC

3.DR模式的特点

（1）Director和各RS都配置有VIP

（2）确保前端路由器将目标IP为VIP的请求报文发往Director

（3）在前端网关做静态绑定VIP和Director的MAC地址

（4）RS的RIP可以使用私网地址，也可以是公网地址；RIP与DIP在同一IP网络；

（5）RIP的网关不能指向DIP，以确保响应报文不会经由Director

（6）RS和Director要在同一个物理网络

（7）请求报文要经由Director，但响应报文不经由Director，而由RS直接发往Client

（8）不支持端口映射（端口不能修败）

（9）RS可使用大多数OS系统

六、lvs的调度算法

1.lvs调度算法类型

ipvs scheduler：根据其调度时是否考虑各RS当前的负载状态被分为两种：静态方法和动态方法静态方法：仅根据算法本身进行调度，不考虑RS的负载情况动态方法：主要根据每RS当前的负载状态及调度算法进行调度Overhead=value较小的RS将被调度

2.LVS静态调度算法

（1）RR：roundrobin 轮询 RS分别被调度，当RS配置有差别时不推荐

（2）WRR：Weighted RR，加权轮询根据RS的配置进行加权调度，性能差的RS被调度的次数少

（3）SH：Source Hashing，实现session sticky，源IP地址hash；将来自于同一个IP地址的请求始终发往第一次挑中的RS，从而实现会话绑定

（4）DH：Destination Hashing；目标地址哈希，第一次轮询调度至RS，后续将发往同一个目标地址的请求始终转发至第一次挑中的RS，典型使用场景是正向代理缓存场景中的负载均衡，如：宽带运营商

3.LVS动态调度算法

主要根据RS当前的负载状态及调度算法进行调度Overhead=value较小的RS会被调度

（1）LC：least connections（最少链接发）

适用于长连接应用Overhead（负载值）=activeconns（活动链接数） x 256+inactiveconns（非活动链接数）

（2）WLC：Weighted LC（权重最少链接）

默认调度方法Overhead=(activeconns x 256+inactiveconns)/weight

（3）SED：Shortest Expection Delay, 初始连接高权重优先Overhead=(activeconns+1+inactiveconns) x 256/weight

但是，当node1的权重为1，node2的权重为10，经过运算前几次的调度都会被node2承接

（4）NQ：Never Queue，第一轮均匀分配，后续SED

（5）LBLC：Locality-Based LC，动态的DH算法，使用场景：根据负载状态实现正向代理

（6）LBLCR：LBLC with Replication，带复制功能的LBLC，解决LBLC负载不均衡问题，从负载重的复制到负载轻的RS

七、LVS部署命令

1.lvs软件相关信息

程序包：ipvsadm Unit File: ipvsadm.service

主程序：/usr/sbin/ipvsadm

规则保存工具：/usr/sbin/ipvsadm-save

规则重载工具：/usr/sbin/ipvsadm-restore

配置文件：/etc/sysconfig/ipvsadm-config

ipvs调度规则文件：/etc/sysconfig/ipvsadm

2.ipvsadm命令

核心功能: 集群服务管理:增、删、改 集群服务的RS管理:增、删、改查

（1）命令参数：

管理集群服务

ipvsadm -A|E -t（tcp）|u（udp）|f（防护墙标签） \

service-address(集群地址) \

-s scheduler(调度算法)\] \\ \[-p \[timeout\]\] \\ \[-M netmask\] \\ \[--pepersistence_engine\] \\ \[-b sched-flags

ipvsadm -D -t|u|f service-address 删除

ipvsadm --C 清空

ipvsadm --R 重载

ipvsadm -S [-n] 保存

管理集群中的real server

ipvsadm -a|e -t|u|f service-address -r server-address [-g | -i| -m](工作模式) [-weight](权重)

ipvsadm -d -t|u|f service-address -r server-address 删除RS

ipvsadm -L|l [options] 查看rs

（2）LVS集群中的增删改

1.管理集群服务中的增删改

ipvsadm -A|E -t|u|f service-address [-s scheduler] [-p [timeout]]

-A #添加

-E #修改

-t #tcp服务

-u #udp服务

-s #指定调度算法，默认为WLC

-p #设置持久连接超时，持久连接可以理解为在同一个时间段同一个来源的请求调度到同一Realserver

-f #firewall mask 火墙标记，是一个数字

#增加

ipvsadm -A -t 172.25.254.100:80 -s rr

ipvsadm -A -f 66 -p 3000

#修改

ipvsadm -E -t 172.25.254.100:80 -s wrr -p 3000

#删除

ipvsadm -D -t 172.25.254.100:80

ipvsadm -D -f 66

2.管理集群中RealServer的曾增删改

ipvsadm -a|e -t|u|f service-address -r realserver-address [-g|i|m] [-w weight]

-a #添加realserver

-e #更改realserver

-t #tcp协议

-u #udp协议

-f #火墙 标签

-r #realserver地址

-g #直连路由模式

-i #ipip隧道模式

-m #nat模式

-w #设定权重

-Z #清空计数器

-C #清空lvs策略

-L #查看lvs策略

-n #不做解析

--rate #输出速率信息

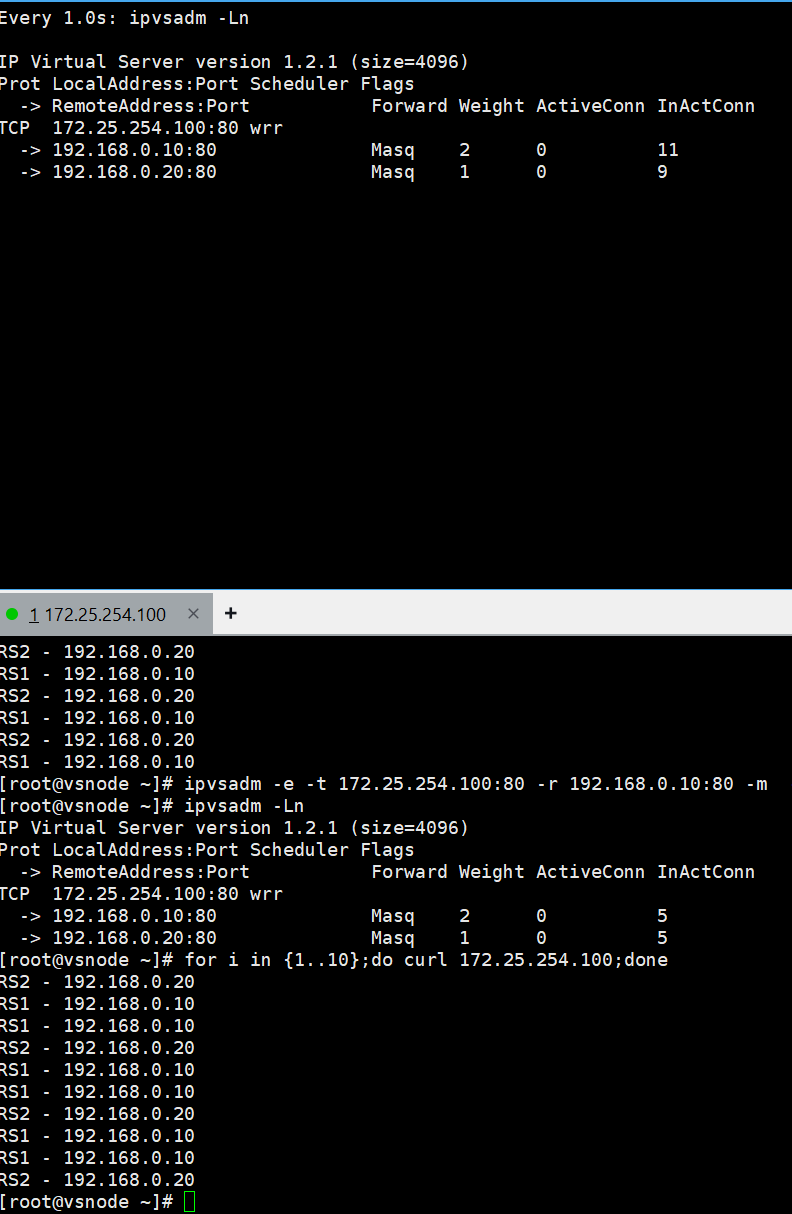

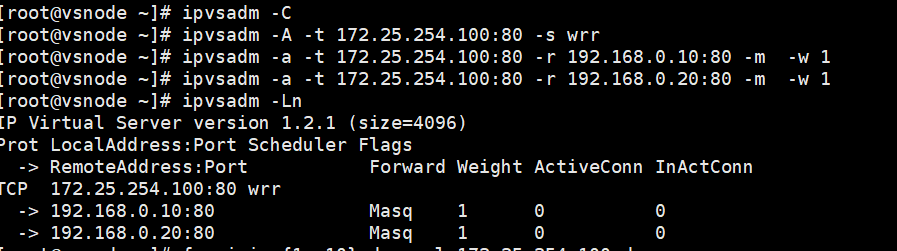

#添加

ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.30 -m

ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.40 -m -w 2

#更改

ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -m -w 1

ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.30 -i -w 1

#删除

ipvsadm -d -t 172.25.254.100:80 -r 192.168.0.30

root@DR-server ~]# ipvsadm -Ln

root@DR-server \~\]# ipvsadm -Ln --rate IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port CPS InPPS OutPPS InBPS OutBPS -\> RemoteAddress:Port TCP 172.25.254.100:80 0 0 0 0 0 -\> 192.168.0.30:80 0 0 0 0 0 -\> 192.168.0.40:80 0 0 0 0 0 #CPS： 每秒连接数，表示服务器处理新连接的速率 #InPPS：每秒入站数据包数量，即从客户端发送到负载均衡器的数据包速率 #OutPPS： 每秒出站数据包数量，即从负载均衡器向后端服务器或客户端发送数据包的速率 #InBPS：每秒入站流量（字节），即从客户端到服务器的流量速率。 #OutBPS：每秒出站流量（字节），即从服务器到客户端的流量速率。 \[root@DR-server \~\]# ipvsadm -Z -t 172.25.254.20:80 \[root@DR-server \~\]# ipvsadm -Ln --rate IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port CPS InPPS OutPPS InBPS OutBPS -\> RemoteAddress:Port TCP 172.25.254.20:80 0 0 0 0 0 -\> 192.168.0.30:80 0 0 0 0 0 -\> 192.168.0.40:80 0 0 0 0 0 #清空策略 ipvsadm -C pvs规则：/proc/net/ip_vs ipvs连接：/proc/net/ip_vs_conn 八、实战实验 1.nat模式下的环境设定  在VS主机中 \[root@vsnode \~\]# vmset.sh eth0 172.25.254.100 vsnode \[root@vsnode \~\]# vmset.sh eth1 192.168.0.100 vsnode noroute 在RS1中 #设定网络 \[root@RS1 \~\]# vmset.sh eth0 192.168.0.10 RS1 noroute \[root@RS1 \~\]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100 \[root@RS1 \~\]# nmcli connection reload \[root@RS1 \~\]# nmcli connection up eth0 \[root@RS1 \~\]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 #设定访问业务真实数据 \[root@RS1 \~\]# dnf install httpd -y \[root@RS1 \~\]# systemctl enable --now httpd \[root@RS1 \~\]# echo RS1 - 192.168.0.10 \> /var/www/html/index.html 在RS2中 #设定网络 \[root@RS1 \~\]# vmset.sh eth0 192.168.0.20 RS1 noroute \[root@RS1 \~\]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100 \[root@RS1 \~\]# nmcli connection reload \[root@RS1 \~\]# nmcli connection up eth0 \[root@RS1 \~\]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 #设定访问业务真实数据 \[root@RS1 \~\]# dnf install httpd -y \[root@RS1 \~\]# systemctl enable --now httpd \[root@RS1 \~\]# echo RS2 - 192.168.0.20 \> /var/www/html/index.html 在VS主机中测试环境 \[root@vsnode \~\]# curl 192.168.0.10 RS1 - 192.168.0.10 \[root@vsnode \~\]# curl 192.168.0.20 RS2 - 192.168.0.20  NAT模式实现方法 #1，开启内核路由功能 \[root@vsnode \~\]# echo net.ipv4.ip_forward=1 \>\> /etc/sysctl.conf \[root@vsnode \~\]# sysctl -p net.ipv4.ip_forward = 1 #2.编写策略 \[root@vsnode \~\]# ipvsadm -C \[root@vsnode \~\]# ipvsadm -A -t 172.25.254.100:80 -s wrr \[root@vsnode \~\]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 1 \[root@vsnode \~\]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1 \[root@vsnode \~\]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -\> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.25.254.100:80 wrr -\> 192.168.0.10:80 Masq 1 0 0 -\> 192.168.0.20:80 Masq 1 0 0  #测试 \[root@vsnode \~\]# for i in {1..10};do curl 172.25.254.100;done RS2 - 192.168.0.20 RS1 - 192.168.0.10 RS2 - 192.168.0.20 RS1 - 192.168.0.10 RS2 - 192.168.0.20 RS1 - 192.168.0.10 RS2 - 192.168.0.20 RS1 - 192.168.0.10 RS2 - 192.168.0.20 RS1 - 192.168.0.10 #更改权重 \[root@vsnode \~\]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2 \[root@vsnode \~\]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -\> RemoteAddress:Port Forward Weight ActiveConn InActConn TCP 172.25.254.100:80 wrr -\> 192.168.0.10:80 Masq 2 0 5 -\> 192.168.0.20:80 Masq 1 0 5 #测试 \[root@vsnode \~\]# for i in {1..10};do curl 172.25.254.100;done RS2 - 192.168.0.20 RS1 - 192.168.0.10 RS1 - 192.168.0.10 RS2 - 192.168.0.20 RS1 - 192.168.0.10 RS1 - 192.168.0.10 RS2 - 192.168.0.20 RS1 - 192.168.0.10 RS1 - 192.168.0.10 RS2 - 192.168.0.20 规则持久化 实验过程可以用过打开另外一个shell的并执行监控命令的方式进行观察 \[root@vsnode \~\]# watch -n 1 ipvsadm -Ln #利用自定义文件进行持久化 \[root@vsnode \~\]# ipvsadm-save -n -A -t 172.25.254.100:80 -s wrr -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2 -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1 \[root@vsnode \~\]# ipvsadm-save -n \> /mnt/ipvs.rule \[root@vsnode \~\]# ipvsadm -C \[root@vsnode \~\]# ipvsadm-restore \< /mnt/ipvs.rule  #利用守护进程进行规则持久化 \[root@vsnode \~\]# ipvsadm-save -n \> /etc/sysconfig/ipvsadm \[root@vsnode \~\]# ipvsadm -C \[root@vsnode \~\]# systemctl enable --now ipvsadm.service Created symlink /etc/systemd/system/multi-user.target.wants/ipvsadm.service → /usr/lib/systemd/system/ipvsadm.service.  2.DR模式实验   #在路由器中 \[root@router \~\]# systemctl disable --now ipvsadm.service Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service". \[root@router \~\]# ipvsadm -C #在路由器中 \[root@router \~\]# vmset.sh eth0 172.25.254.100 vsnode \[root@router \~\]# vmset.sh eth1 192.168.0.100 vsnode noroute、 #设定内核路由功能 \[root@router \~\]# echo net.ipv4.ip_forward=1 \>\> /etc/sysctl.conf \[root@router \~\]# sysctl -p net.ipv4.ip_forward = 1 #数据转发策略 \[root@router \~\]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100 \[root@vsnode \~\]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100 #vsnode 调度器 \[root@vsnode \~\]# vmset.sh eth0 192.168.0.200 vsnode noroute \[root@vsnode \~\]# vim /etc/NetworkManager/system-connections/eth0.nmconnection \[connection

id=eth0

type=ethernet

interface-name=eth0

ipv4

method=manual

address1=192.168.0.200/24,192.168.0.100

address2=192.168.0.50/24

#检测

root@vsnode system-connections]# route -n

Kernel IP routing table

Destination Gateway Genmask Flags Metric Ref Use Iface

0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0

root@vsnode system-connections\]# ip a 1: lo: \ mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: eth0: \ mtu 1500 qdisc mq state UP group default qlen 1000 link/ether 00:0c:29:41:e5:8b brd ff:ff:ff:ff:ff:ff altname enp3s0 altname ens160 inet 192.168.0.200/24 brd 192.168.0.255 scope global noprefixroute eth0 valid_lft forever preferred_lft forever inet 192.168.0.50/24 brd 192.168.0.255 scope global secondary noprefixroute eth0 valid_lft forever preferred_lft forever inet6 fe80::e40:8975:6b9:fea8/64 scope link noprefixroute valid_lft forever preferred_lft forever #客户端 \[root@client \~\]# vmset.sh eth0 172.25.254.99 client 连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4） 2: eth0: \ mtu 1500 qdisc mq state UP group default qlen 1000 link/ether 00:0c:29:e5:75:af brd ff:ff:ff:ff:ff:ff altname enp3s0 altname ens160 inet 172.25.254.99/24 brd 172.25.254.255 scope global noprefixroute eth0 valid_lft forever preferred_lft forever inet6 fe80::20c:29ff:fee5:75af/64 scope link tentative noprefixroute valid_lft forever preferred_lft forever client #检测 \[root@client \~\]# ping 192.168.0.200 PING 192.168.0.200 (192.168.0.200) 56(84) 比特的数据。 64 比特，来自 192.168.0.200: icmp_seq=1 ttl=128 时间=1.08 毫秒  #RS1 \[root@RS1 \~\]# vmset.sh eth0 192.168.0.10 RS1 noroute \[root@RS1 \~\]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100 \[root@RS1 \~\]# nmcli connection reload \[root@RS1 \~\]# nmcli connection up eth0 \[root@RS1 \~\]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 #在lo上设定vip \[root@RS1 \~\]# cd /etc/NetworkManager/system-connections/ \[root@RS1 system-connections\]# cp -p eth0.nmconnection lo.nmconnection \[root@RS1 system-connections\]# vim lo.nmconnection \[connection

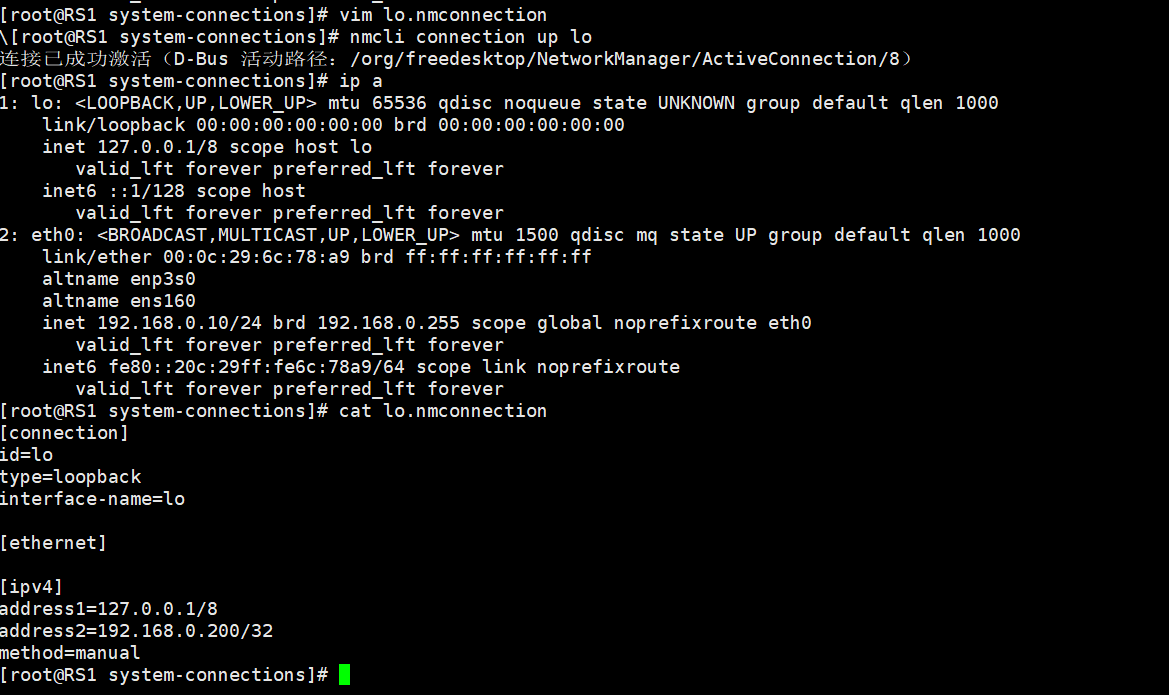

id=lo

type=loopback

interface-name=lo

ethernet

ipv4

address1=127.0.0.1/8

address2=192.168.0.200/32

method=manual

[root@RS1 system-connections]# nmcli connection reload

root@RS1 system-connections\]# nmcli connection up lo 连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/6） \[root@RS1 system-connections\]# ip a 1: lo: \ mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet 192.168.0.200/32 scope global lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever #arp禁止响应 \[root@rs1 \~\]# echo 1 \> /proc/sys/net/ipv4/conf/all/arp_ignore \[root@rs1 \~\]# echo 1 \> /proc/sys/net/ipv4/conf/lo/arp_ignore \[root@rs1 \~\]# echo 2 \> /proc/sys/net/ipv4/conf/lo/arp_announce \[root@rs1 \~\]# echo 2 \> /proc/sys/net/ipv4/conf/all/arp_announce  3.防火墙标签解决轮询错误 利用防火墙标记解决轮询调度问题 FWM:FireWall Mark MARK target 可用于给特定的报文打标记, --set-mark value 其中:value 可为0xffff格式，表示十六进制数字借助于防火墙标记来分类报文，而后基于标记定义集群服务:可将多个不同的应用使用同一个集群服务进行调度 实现方法: 在Director主机打标记: iptables -t mangle -A PREROUTING -d $vip -p $proto -m multiport --dports $portl,$port2,..-i MARK --set-mark NUMBER 在Director主机基于标记定义集群服务: ipvsadm -A -f NUMBER \[options

1.在rs主机中同时开始http和https两种协议

#在RS1和RS2中开启https

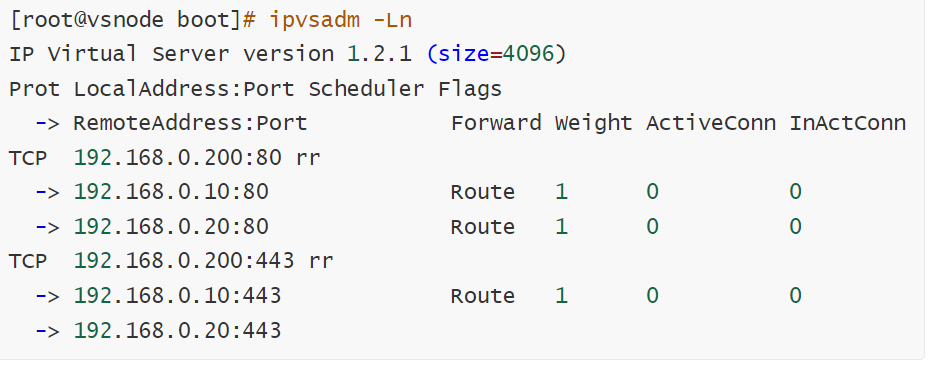

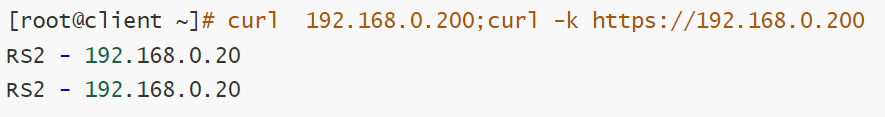

root@RS1+RS2 \~\]# dnf install mod_ssl -y \[root@RS1+RS2 \~\]# systemctl restart httpd \[root@RS1+RS2 \~\]# systemctl restart httpd 2.在vsnode中添加https的轮询策略 root@vsnode boot\]# ip\^Cadm -A -t 192.168.0.200:80 -s rr \[root@vsnode boot\]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g \[root@vsnode boot\]# ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g \[root@vsnode boot\]# ipvsadm -A -t 192.168.0.200:443 -s rr \[root@vsnode boot\]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g \[root@vsnode boot\]# ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g  3.轮询错误展示  #当上述设定完成后http和https是独立的service，轮询会出现重复问题 解决方案：使用火墙标记访问vip的80和443的所有数据包，设定标记为6666，然后对此标记进行负载 \[root@vsnode boot\]# iptables -t mangle -A PREROUTING -d 192.168.0.200 -p tcp -m multiport --dports 80,443 -j MARK --set-mark 6666 \[root@vsnode boot\]# ipvsadm -A -f 6666 -s rr \[root@vsnode boot\]# ipvsadm -a -f 6666 -r 192.168.0.10 -g \[root@vsnode boot\]# ipvsadm -a -f 6666 -r 192.168.0.20 -g #测试：在客户端 \[root@client \~\]# curl 192.168.0.200;curl -k https://192.168.0.200  4.利用持久连接实现会话粘滞 在我们客户上网过程中有很多情况下需要和服务器进行交互，客户需要提交响应信息给服务器，如果单纯的进行调度会导致客户填写的表单丢失，为了解决这个问题我们可以用sh算法，但是sh算法比较简单粗暴，可能会导致调度失衡 解决方案 在进行调度时，不管用什么算法，只要相同源过来的数据包我们就把他的访问记录在内存中，也就是把这个源的主机调度到了那个RS上 如果在短期（默认360S）内同源再来访问我仍然按照内存中记录的调度信息，把这个源的访问还调度到同一台RS上。 如果过了比较长的时间（默认最长时间360s）同源访问再次来访，那么就会被调度到其他的RS 1.设定ipvs调度策略 \[root@vsnode \~\]# ipvsadm -A -f 6666 -s rr -p 1 \[root@vsnode \~\]# ipvsadm -Ln IP Virtual Server version 1.2.1 (size=4096) Prot LocalAddress:Port Scheduler Flags -\> RemoteAddress:Port Forward Weight ActiveConn InActConn FWM 6666 rr persistent 1 -\> 192.168.0.10:0 Route 1 0 0 -\> 192.168.0.20:0 2，测试： \[root@client \~\]# curl 192.168.0.200 RS1 - 192.168.0.10 \[root@client \~\]# curl 192.168.0.200 RS1 - 192.168.0.10 3.观察 \[root@vsnode \~\]# watch -n 1 ipvsadm -Lnc
