NFC碰一碰实现充电宝参数显示整体解决方案 FSV8943

NFC碰一碰实现充电宝参数显示整体解决方案

------基于FSV8943芯片适配2026年充电宝新规方案

目 录

一、方案背景

二、方案核心目标

三、核心硬件选型与特性

四、硬件整体实现框图

五、软件实现逻辑

六、NFC碰一碰完整交互过程

七、方案实施优势

八、方案落地注意事项

九、四种实现方案对比表

一、方案背景

2026年充电宝新规明确要求展示充电宝"健康状况"核心参数,包含充电次数、当前电量、设备温度三大关键指标,而现有市场中90%以上的充电宝无此功能,面临合规改造需求。

为满足新规要求,本次方案对比了TYPE C数据传输、LED/LCD显示、蓝牙传输、NFC传输四种技术实现方案,最终确定NFC传输方案为最优解。该方案基于FSV8943芯片实现,具备无需修改产品外观结构、无需重新3C认证、无需用户安装APP/小程序、改造成本可控等核心优势,可快速落地实现充电宝健康参数的检测与展示。

二、方案核心目标

  1. 合规适配:精准检测并展示充电宝充电次数、当前电量、设备温度三大核心健康参数,完全满足2026年充电宝新规要求;

  2. 体验优化:通过NFC"碰一碰"无接触方式实现数据传输,无需安装APP/小程序,降低用户操作门槛,适配全年龄段用户;

  3. 成本控制:不改动现有充电宝外观与结构,无需重新进行3C认证,大幅降低企业改造成本与时间成本;

  4. 稳定可靠:基于FSV8943一体化SOC芯片实现一站式解决方案,简化硬件设计,保障参数采集精度与数据传输稳定性。

三、核心硬件选型与特性

(一)核心芯片选型

本方案核心采用FSV8943芯片,该芯片是集成NFC接口和32位ARM® Cortex®-M0+内核的高性能SOC芯片,内置射频取电模块,无需额外供电即可实现NFC通信,完美适配充电宝硬件轻量化改造需求,是本次方案落地的核心载体。

(二)FSV8943芯片核心特性

✅ NFC通信能力:兼容ISO/IEC14443-A协议,工作频率13.56Mhz,数据传输速率106Kbps,内置16bit CRC校验,保障参数传输无丢失;

✅ 无源工作模式:通过NFC通信射频取电,无需从充电宝主电源取电,简化供电设计,不消耗充电宝电芯电量;

✅ 丰富采集接口:具备12位ADC、多通道通用I/O口及I2C/SPI/USART通信接口,可直接采集电量、温度等模拟/数字信号,精准统计充电次数;

✅ 小巧易集成:封装为QFN24(4*4),体积小巧,可直接贴片集成在充电宝保护板/主控板,无需改动原有结构;

✅ 持久数据存储:内置64Kbytes Flash和8Kbytes SRAM,Flash最大擦写次数10万次,数据保存时间20年,可稳定存储充电次数等历史数据;

✅ 宽温工作范围:工作温度-40~85℃,适配充电宝全场景使用需求,满足高低温环境下的稳定工作。

四、硬件整体实现框图

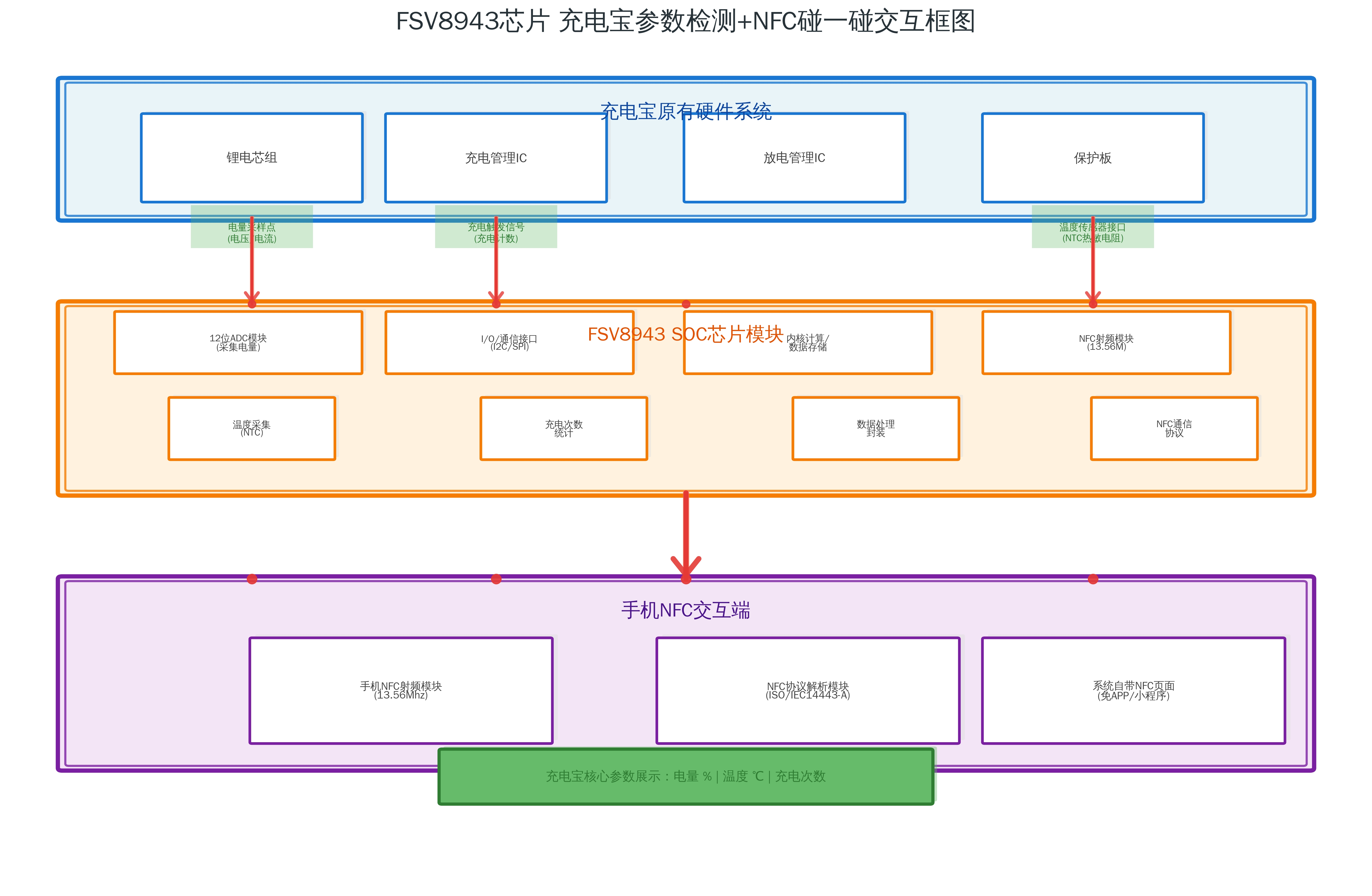

图:FSV8943芯片检测充电宝参数 + NFC碰一碰交互整体框图

(一)框图核心层级说明

  1. 参数采集层:FSV8943通过12位ADC采集锂电芯电压/电流信号转化为电量,通过I2C接口读取NTC热敏电阻获取温度,通过I/O口检测充电管理IC触发信号统计充电次数,实现三大核心参数的精准采集;

  2. 数据处理层:芯片内核对采集的模拟信号进行模数转换、滤波校准,将原始信号转化为标准化的百分比电量、摄氏温度、累计充电次数,并将数据写入Flash实现持久化存储;

  3. NFC交互层:基于ISO/IEC14443-A协议建立与手机的NFC通信连接,通过射频取电唤醒芯片,快速传输标准化核心参数,传输完成后立即进入0功耗待机;

  4. 手机展示层:手机通过系统自带NFC功能解析数据,无需安装额外软件,直接通过弹窗/轻量化网页展示充电宝健康参数,实现极简交互。

五、软件实现逻辑

(一)芯片本地数据采集与处理逻辑

电量采集:FSV8943的12位ADC模块以1Hz固定频率采集锂电芯组输出电压,结合不同型号锂电芯的电压-电量校准曲线,通过内核计算转化为0-100%百分比电量,实时更新并暂存于SRAM中。

温度采集:通过I2C接口读取NTC热敏电阻的阻值变化,结合NTC温度-阻值校准公式,计算出充电宝实际工作温度,温度值匹配芯片-40~85℃工作范围,适配全场景使用。

充电次数统计:将FSV8943通用I/O口与充电管理IC充电触发引脚连接,当检测到充电触发电平跳变且电芯电压达到满电阈值时,内核自动将Flash中存储的充电次数数值+1,完成计数更新,计数结果永久存储不丢失。

数据校准与存储:芯片对采集的电量、温度信号进行滤波去干扰处理,提升参数精度;充电次数、最新电量/温度数据实时写入Flash/SRAM,保障数据在断电/待机状态下不丢失。

(二)NFC通信交互逻辑

  1. 0功耗待机:无手机NFC靠近时,FSV8943处于深度待机模式,功耗为0,不消耗充电宝任何电量;

  2. 射频唤醒:手机NFC靠近时,芯片通过NFC射频模块获取射频能量,快速唤醒所有功能模块,进入工作状态;

  3. 协议握手:基于ISO/IEC14443-A协议与手机NFC模块完成握手,通过CRC校验建立稳定安全的通信连接,耗时<0.5秒;

  4. 高速传输:将标准化的充电次数、电量、温度参数以106Kbps速率传输至手机,全程<1秒,传输效率高;

  5. 休眠恢复:数据传输完成后,手机NFC离开,芯片立即恢复0功耗待机模式,继续本地数据采集,等待下一次交互。

六、NFC碰一碰完整交互过程

本方案核心优势为「无需安装APP/小程序」,手机端全程通过系统自带NFC功能实现交互,安卓/iOS全平台适配,具体操作流程如下:

  1. 准备阶段:用户开启手机NFC功能,将手机背部NFC感应区域靠近充电宝NFC感应贴区域(充电宝无需开机,芯片无源工作);

  2. 射频唤醒:充电宝内FSV8943芯片通过NFC射频获取手机能量,从0功耗待机模式快速唤醒,启动所有功能模块;

  3. 协议连接:FSV8943与手机NFC模块完成ISO/IEC14443-A协议握手,通过CRC校验建立数据传输通道,耗时<0.5秒;

  4. 数据传输:芯片将实时采集并校准后的充电次数、当前电量(百分比)、设备温度(℃)三大参数传输至手机,全程<1秒;

  5. 安卓端展示:系统自带NFC解析功能直接识别数据,屏幕弹出轻量化悬浮窗展示核心参数,或自动跳转至预制轻量化网页;

  6. iOS端展示:通过苹果Core NFC框架解析数据,在通知栏/弹窗中直接展示参数,无需下载任何应用;

  7. 交互结束:用户移开手机,芯片失去射频能量,立即恢复0功耗待机,继续本地采集参数,等待下一次碰一碰交互。

七、方案实施优势

相比TYPE C数据传输、LED/LCD显示、蓝牙传输三种方案,基于FSV8943芯片的NFC碰一碰方案具备全方位实施优势,是适配2026年充电宝新规的最优解,核心优势体现在以下六大方面:

|------|---------------------------------------------------|
| 优势维度 | 具体说明 |
| 合规性 | 精准检测并展示新规要求的充电次数、电量、温度三大健康参数,完全满足2026年充电宝新规,无合规风险 |
| 改造成本 | 仅需集成一颗FSV8943芯片,无需增加其他外设;不改动模具/结构,省去模具费用,改造成本最低 |
| 认证成本 | 不改动原有结构、外观和主电路,无需重新进行3C认证,省去认证的时间和费用,可快速落地 |
| 用户体验 | 无需安装APP/小程序,碰一碰即可查看参数,操作门槛为0,适配老年人、国外用户等所有群体 |
| 功耗控制 | FSV8943无源工作,无交互时0功耗,不消耗充电宝电芯电量,不影响充电宝原有续航能力 |
| 稳定可靠 | 芯片内置CRC校验、硬件保护模块,数据传输无丢失;参数采集经过校准滤波,精度高,长期使用稳定 |

八、方案落地注意事项

�� NFC感应区域设计:避开充电宝金属外壳遮挡(金属屏蔽射频信号),设计为塑料贴标区域,保障射频信号传输效率,感应距离控制在0-5cm;

�� 参数精准校准:针对不同型号锂电芯、NTC热敏电阻,在芯片软件中写入对应的电压-电量、阻值-温度校准曲线,保障参数采集精度;

�� 芯片集成工艺:FSV8943为QFN24(4*4)贴片封装,焊接时注意防静电,采用SMT贴片工艺直接集成在保护板/主控板,无需额外占用空间;

�� 射频阻抗匹配:NFC射频天线需与FSV8943进行专业阻抗匹配,提升射频取电效率和数据传输稳定性,避免信号衰减;

�� 数据安全保障:通过芯片唯一UID和硬件CRC-32模块对传输参数进行加密,防止数据被篡改,保障充电宝参数的真实性和可信度;

�� 兼容性测试:完成硬件集成后,对不同品牌/型号的安卓/iOS手机进行NFC交互兼容性测试,确保全平台正常识别和展示参数。

九、四种实现方案对比表

为清晰对比各方案优劣,以下为TYPE C数据传输、LED/LCD显示、蓝牙传输、NFC传输四种方案的核心维度对比,直观体现NFC方案的核心优势:

|-------------|----------|-----------|----------|---------------------|
| 对比维度 | TYPE C传输 | LED/LCD显示 | 蓝牙传输 | NFC传输(本方案) |
| 核心优势 | 成本低、不改结构 | 直观明了、免装软件 | 成本低、不改结构 | 成本低、免装软件、不改结构、免3C认证 |
| 改造成本 | 低 | 高 | 低 | 低 |
| 是否改外观/结构 | 否 | 是 | 否 | 否 |
| 是否重新3C认证 | 否 | 是 | 否 | 否 |
| 是否需装APP/小程序 | 是 | 否 | 是 | 否 |
| 用户操作门槛 | 高 | 低 | 高(需配对) | 极低(碰一碰) |
| 国外用户适配 | 差 | 好 | 差 | 好 |
| 老年人友好性 | 差 | 好 | 差 | 好 |
| 功耗影响 | 无 | 有(屏幕耗电) | 有(蓝牙待机) | 无(无源工作) |
| 落地周期 | 中 | 长(开模+认证) | 中 | 短(快速集成) |
| 综合推荐度 | ★★☆☆☆ | ★★★☆☆ | ★★☆☆☆ | ★★★★★ |
