STM32 — 1-2 — STM32简介

STM32简介

  • STM32是ST公司基于ARM Cortex-M内核开发的32位微控制器
    内核相当于整个芯片的CPU,类似于我们现在的电脑厂商一样,拿着inter和amd的CPU,自己完善外围电路,就可以推出自己的电脑,STM32也是一样,ST公司拿着ARM设计的内核,完善外围电路,整个封装起来,就成了STM32
    当然其他的厂商也可以拿着ARM设计的内核来推出自己的芯片,这类芯片就叫做基于ARM内核的芯片
  • STM32常应用在嵌入式领域,如智能车、无人机、机器人、无线通信、物联网、工业控制、娱乐电子产品等
  • STM32功能强大、性能优异、片上资源丰富、功耗低,是一款经典的嵌入式微控制器

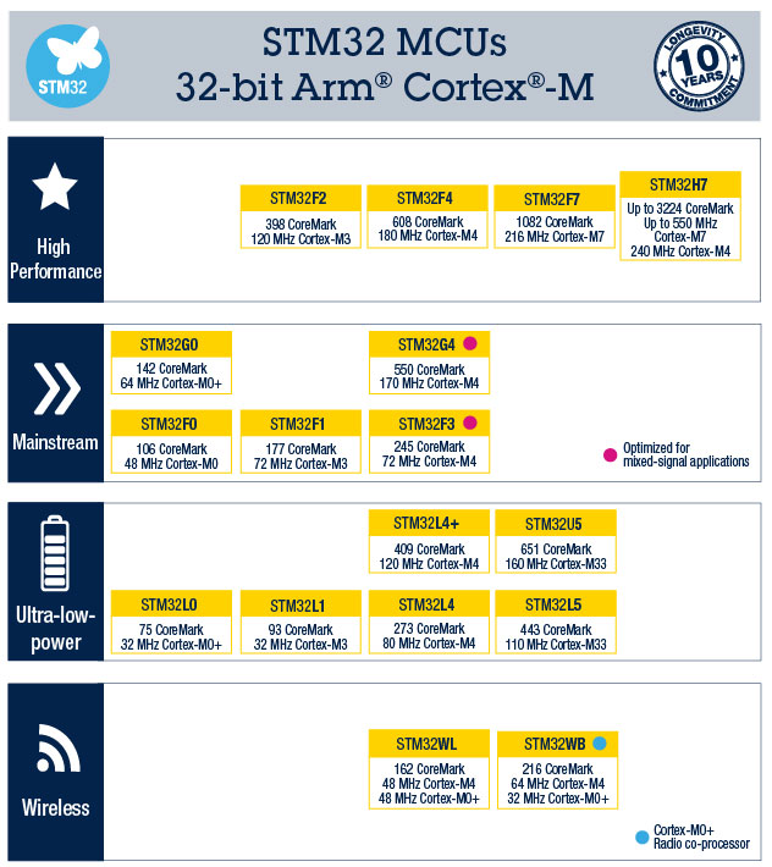

STM32家族图

目前STM32一共四个系列,分别是:高性能系列、主流系列、超低功耗系列和无线系列

CoreMark就是内核跑分,跑分越高,性能越好

ARM简介

  • ARM既指ARM公司,也指ARM处理器内核
  • ARM公司是全球领先的半导体知识产权(IP)提供商,全世界超过95%的智能手机和平板电脑都采用ARM架构
    知识产权提供商的意思就是,ARM公司只设计内核,而不生产内核,内核实际上还是各大半导体公司连同芯片一起制作出来的。ARM给各大厂商授权他的设计,然后再收取授权费作为盈利方式
  • ARM公司设计ARM内核,半导体厂商完善内核周边电路并生产芯片

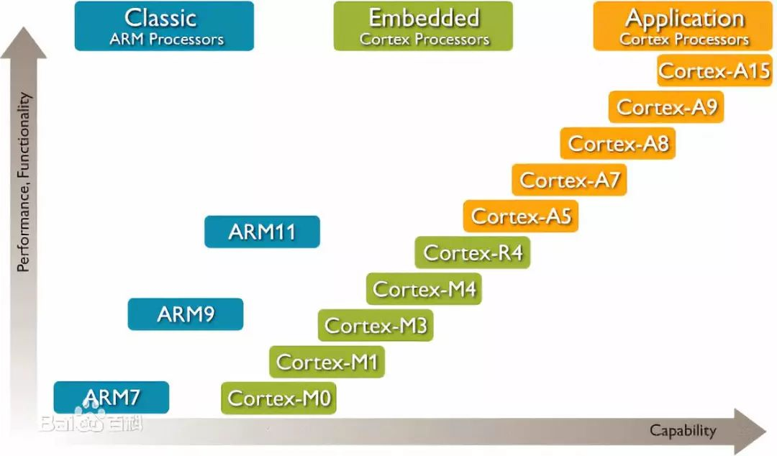

ARM公司的内核型号

主要可以分为:Cortex-A、Cortex-R、Cortex-M【ARM7、9、11是ARM之前的老版本内核,也可以叫做经典版内核】

  • Cortex-A:高端应用领域【手机等】,苹果的手机芯片等等
  • Cortex-R:嵌入式领域,面向实时性很高的场合(Real time)
  • Cortex-M:嵌入式领域,主要应用于单片机领域

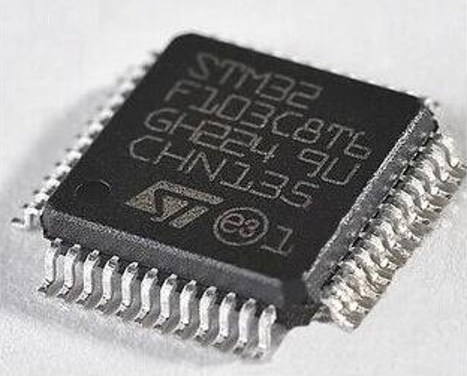

STM32F103C8T6 简介

  • 系列:主流系列STM32F1
  • 内核:ARM Cortex-M3
  • 主频:72MHz
  • RAM:20K(SRAM)
  • ROM:64K(Flash)
  • 供电:2.0~3.6V(标准3.3V)
  • 封装:LQFP48

片上资源 / 外设介绍

英文缩写 名称 作用
NVIC 嵌套向量中断控制器 内核外设,内核内用于管理中断、配置中断优先级等
SysTick 系统滴答定时器 内核外设,内核内的定时器,主要用于给操作系统提供定时服务
RCC 复位和时钟控制 对系统时钟进行设置,使能各模块时钟等
GPIO 通用IO口 最基础的IO口
AFIO 复用IO口 完成复用功能端口的重定义、中断端口配置
EXTI 外部中断 用于配置外部中断
TIM 定时器 完成定时等系列工作
ADC 模数转换器 读取外部电压值
DMA 直接内存访问 帮助CPU完成数据搬运工作
USART 同步/异步串口通信 异步/同步串口
I2C I2C通信 硬件I2C外设
SPI SPI通信 硬件SPI外设
CAN CAN通信 CAN总线外设
USB USB通信 USB外设
RTC 实时时钟 实时时钟,年月日时分秒
CRC CRC校验 数据校验方式,判断是否正确
PWR 电源控制 睡眠、低功耗
BKP 备份寄存器 系统掉电可以用备用电池保存数据
IWDG 独立看门狗 看门狗外设
WWDG 窗口看门狗 看门狗外设
DAC 数模转换器 IO口直接输出模拟电压
SDIO SD卡接口 SD外设
FSMC 可变静态存储控制器 拓展内存
USB OTG USB主机接口 作为主机读取其他USB设备

这里的外设,指的是F1系列所有的外设,但是不同的封装/型号,部分外设是没有的,如何判断呢?

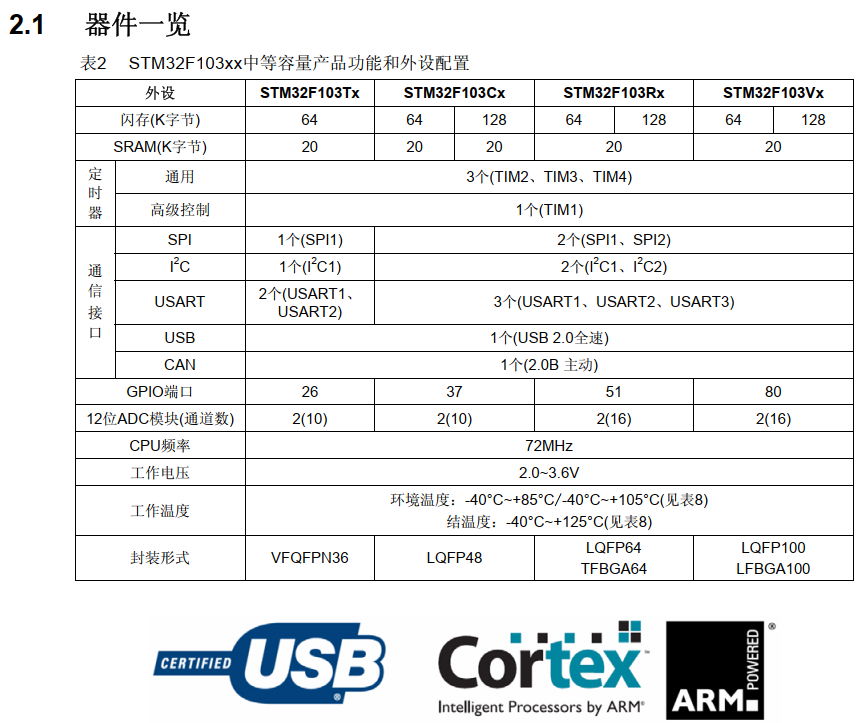

可以在我们的STM32F103x8B数据手册(中文)中,查阅器件一览得到,这里面查得到的,就是我们这个芯片有的外设,没有出现的话,就是没有

芯片的命名规则
