基于 lycium 在 OpenHarmony 上交叉编译 cppDES 完整实践

欢迎加入开源鸿蒙跨平台社区，与开发者一起共建鸿蒙三方库的开源生态。

一、背景与目标

cppDES 是 GitHub 上的 C++ 实现 Data Encryption Standard（DES/3DES）开源库，支持 ECB、CBC 模式，采用 CMake 构建，并自带 Google Test 测试。本文记录在 OpenHarmony 三方库共建仓库（tpc_c_cplusplus） 中，使用 lycium 交叉编译框架 将 cppDES 接入、编译、打包并在设备上运行测试的完整过程，以及遇到的问题与解决方案。

目标：

在 Mac/Linux 宿主机上交叉编译出适用于 OpenHarmony（armeabi-v7a / arm64-v8a）的静态库与测试可执行文件；
产物可被其他 Native/应用工程链接使用；
测试可在开发板上通过 test.sh 或直接运行 cppDESTest 执行。

二、环境与框架简介

环境搭建 更详细的步骤（SDK 下载、环境变量、依赖工具安装等）可参考：OpenHarmony 交叉编译环境配置。下文仅列出与本文直接相关的要点。

2.1 编译环境搭建

宿主机：建议使用 Mac（Darwin）或 Linux。lycium 在 Windows（如 CYGWIN）上部分检查会关闭，推荐在 Linux 或 Mac 上完成编译与测试。
基本工具 ：需提前安装以下命令，供下载、配置与构建使用：
- 必选：gcc、g++、cmake、make、pkg-config、wget（或 curl）
- 若库使用 autotools：autoconf、autoreconf、automake
- 其他：patch、unzip、tar、git、ninja 等（按需）
- 示例（Ubuntu）：sudo apt install cmake make gcc g++ pkg-config wget
OHOS SDK ：
- 从 OpenHarmony 官网或 DevEco Studio 配套渠道下载 Native 相关 SDK （需包含 native/llvm、native/build-tools/cmake、native/build/cmake/ohos.toolchain.cmake 等）。
- 环境变量需指向 native 的父目录 （即 SDK 根目录），而非 native 本身，例如：
  bash 复制代码
```
export OHOS_SDK=/path/to/OpenHarmony/Sdk/20
```
- 编译前在终端执行 echo $OHOS_SDK 确认已配置；未配置时 build.sh 会提示并退出。
lycium 工具链 ：首次执行 build.sh 时，若检测到 SDK 中缺少 *-linux-ohos-clang 等交叉编译器，会从 lycium/Buildtools/toolchain.tar.gz 解压并拷贝到 $OHOS_SDK/native/llvm/bin，无需单独安装。
lycium 目录角色 ：build.sh 负责按依赖顺序调度各三方库的编译；每个库的"下载 → 解压 → 配置 → 编译 → 安装"由该库目录下的 HPKBUILD 定义，产物统一落在 lycium/usr/<pkgname>/<ARCH>/。

【此处可配图：终端中执行 echo $OHOS_SDK 与 ls $OHOS_SDK/native/llvm/bin 的截图，体现 SDK 路径与工具链存在。】

2.2 cppDES 上游特点

源码：GitHub 无 release tag，使用分支归档地址 https://github.com/fffaraz/cppDES/archive/refs/heads/master.tar.gz，解压后目录名为 cppDES-master。
构建：CMake，包含：
- 静态库目标 libcppdes；
- 命令行工具 cppDES；
- 测试可执行文件 cppDESTest（依赖 FetchContent 拉取 googletest）。
安装：上游 CMakeLists.txt 未提供 install() ，需在 lycium 的 package() 中手动拷贝库与头文件。

【此处可配图：lycium 目录结构（build.sh、script/、template/、thirdparty/ 等）或 tpc_c_cplusplus 仓库结构概览。】

2.3 HPKBUILD、HPKCHECK 与 patch 简介

lycium 通过若干约定文件驱动"下载 → 解压 → 配置 → 编译 → 安装 → 设备测试"，下面用通用结构说明三个部分，具体到 cppDES 的配置与完整代码在第三节「接入步骤」中展开。

HPKBUILD（构建描述）

是什么 ：每个三方库目录下的 HPKBUILD 是一个可被 source 的 shell 脚本，定义包元信息与若干函数（prepare、build、package、cleanbuild 等）。build.sh 会先 source HPKBUILD 再按流程调用这些函数。
重点字段：pkgname / pkgver、source、builddir / packagename、archs、buildtools、depends（依赖的其他库 pkgname）。
重点函数：prepare()（打补丁/改构建脚本）、build()（cmake + make）、package()（拷贝到 usr）、cleanbuild()（清理）。

通用结构示例（以 cmake 为例）：

bash 复制代码

pkgname=NAME
pkgver=VERSION
source="https://example.com/xxx.tar.gz"
builddir=xxx-${pkgver}
packagename=$builddir.tar.gz
archs=("armeabi-v7a" "arm64-v8a")
buildtools="cmake"
depends=()

prepare() {
    cd $builddir
    # 可选：patch -p0 < ../xxx.patch 或 sed/awk 修改构建脚本
    mkdir -p $ARCH-build
    cd ${OLDPWD}
}

build() {
    cd $builddir
    ${OHOS_SDK}/native/build-tools/cmake/bin/cmake "$@" -DOHOS_ARCH=$ARCH -B$ARCH-build -S./ -L
    make -j4 -C $ARCH-build
    ret=$?; cd $OLDPWD; return $ret
}

package() {
    cd $builddir
    make -C $ARCH-build install   # 上游有 install 时；无则需手动 cp 到 $LYCIUM_ROOT/usr/$pkgname/$ARCH/
    cd $OLDPWD
}

cleanbuild() {
    rm -rf ${PWD}/$builddir
}

HPKCHECK（设备侧测试）

是什么 ：同一三方库目录下的 HPKCHECK 也是可被 source 的 shell 脚本，供设备上的 test.sh 调用，用于定义"如何在开发板上跑该库的测试"。
重点：openharmonycheck() 内进入构建目录、执行测试二进制并以退出码返回；logfile 用于保存测试日志；设备上建议直接运行可执行文件，不依赖 ctest（避免宿主机路径写死）。

通用结构示例：

bash 复制代码

source HPKBUILD > /dev/null 2>&1
logfile=${LYCIUM_THIRDPARTY_ROOT}/${pkgname}/${pkgname}_${ARCH}_${OHOS_SDK_VER}_test.log

checkprepare() { return 0; }

openharmonycheck() {
    res=0
    cd ${builddir}/${ARCH}-build
    [ -f ./测试可执行文件 ] && ./测试可执行文件 >> ${logfile} 2>&1 && res=$? || res=1
    cd $OLDPWD
    return $res
}

patch（补丁）

是什么 ：对上游源码或构建脚本的差分修改 ，以"补丁文件"形式保存，在 prepare() 中通过 patch -p0 < ../xxx.patch 应用。
重点：移植原则为不直接改 C/C++ 源码；若必须改构建脚本，用 patch 或 sed/awk 在 prepare 中施加。格式多为 unified diff，-p0 / -p1 表示路径剥离级数。

unified diff 格式示例：

diff 复制代码

--- CMakeLists.txt
+++ CMakeLists.txt
@@ -32,5 +32,8 @@
 include(GoogleTest)
-gtest_discover_tests(cppDESTest)
+if(NOT CMAKE_CROSSCOMPILING)
+  gtest_discover_tests(cppDESTest)
+endif()

三、接入步骤

3.1 创建三方库目录与模板文件

在 Workspace/tpc_c_cplusplus/thirdparty/ 下新建目录 cppDES ，并从 lycium 的 template 拷贝并改写以下文件：

文件	作用
HPKBUILD	定义包名、版本、源码地址、构建方式（cmake）、prepare/build/package/cleanbuild 等
HPKCHECK	定义在设备上如何执行测试（如运行 `./cppDESTest`）
README.OpenSource	开源协议、版权、源码来源（必填）
README_zh.md	中文说明：适配说明、编译步骤、使用方式、注意事项

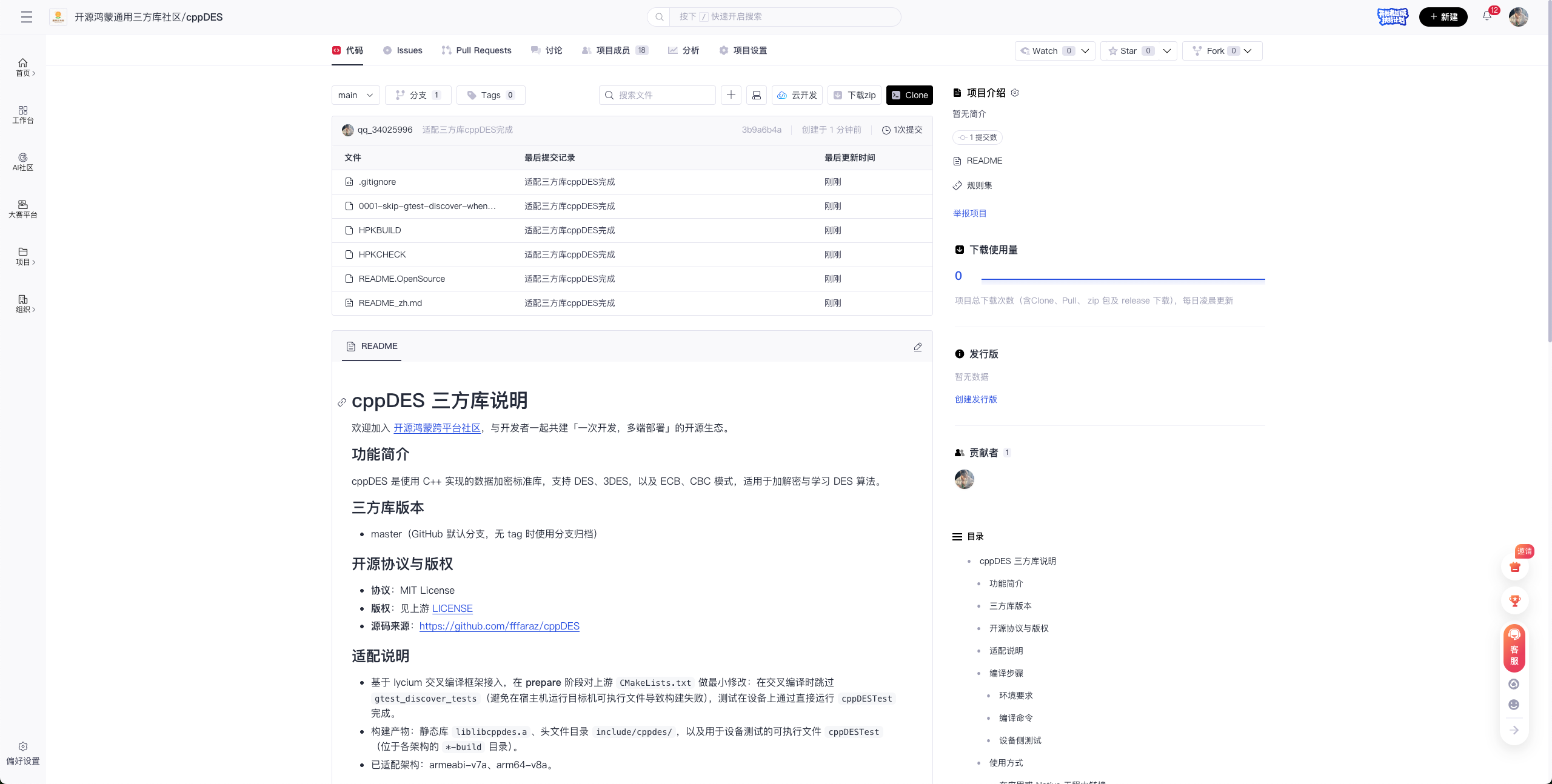

【此处可配图：thirdparty/cppDES 目录下的文件列表（HPKBUILD、HPKCHECK、README.OpenSource、README_zh.md、patch 等）。】

3.2 cppDES 的 HPKBUILD / HPKCHECK 配置要点

在 2.3 的通用结构基础上，cppDES 的取值与差异如下。

项	cppDES 取值 / 说明
pkgname	cppDES
pkgver	master（上游无 tag，用分支）
source	`https://github.com/fffaraz/cppDES/archive/refs/heads/master.tar.gz`
builddir	cppDES-master
buildtools	cmake
archs	armeabi-v7a、arm64-v8a
depends	无

prepare() ：除 mkdir -p $ARCH-build 外，需修改上游 CMakeLists.txt ，在交叉编译时跳过 gtest_discover_tests（原因见下文「问题二」）。当前用 awk 做一次性替换，等价 patch 见 0001-skip-gtest-discover-when-cross-compiling.patch。
build() ：全量 make -C $ARCH-build（不单编 libcppdes），以生成测试可执行文件 cppDESTest，供设备侧使用。
package() ：上游无 install，需手动拷贝 liblibcppdes.a 与 include/cppdes/ 到 $LYCIUM_ROOT/usr/cppDES/$ARCH/。

prepare() 中修改 CMakeLists 的写法（awk 实现）：

bash 复制代码

awk '/^gtest_discover_tests\(cppDESTest\)$/{print "if(NOT CMAKE_CROSSCOMPILING)"; print "  gtest_discover_tests(cppDESTest)"; print "endif()"; next}1' CMakeLists.txt > CMakeLists.txt.tmp && mv CMakeLists.txt.tmp CMakeLists.txt

package() 中手动安装库与头文件的写法：

bash 复制代码

mkdir -p $LYCIUM_ROOT/usr/$pkgname/$ARCH/lib $LYCIUM_ROOT/usr/$pkgname/$ARCH/include
[ -f $ARCH-build/liblibcppdes.a ] && cp -f $ARCH-build/liblibcppdes.a $LYCIUM_ROOT/usr/$pkgname/$ARCH/lib/
cp -r include/cppdes $LYCIUM_ROOT/usr/$pkgname/$ARCH/include/

HPKCHECK ：设备上进入 cppDES-master/$ARCH-build 后执行 ./cppDESTest，退出码作为测试结果；完整脚本见仓库 thirdparty/cppDES/HPKBUILD 与 HPKCHECK。

3.3 交叉编译时跳过 gtest_discover_tests（prepare 中的修改）

上游 CMake 中有：

cmake 复制代码

include(GoogleTest)
gtest_discover_tests(cppDESTest)

gtest_discover_tests 会在构建阶段 在宿主机 上执行刚编好的 cppDESTest 以发现测试用例。而 cppDESTest 是为 arm-linux-ohos 编译的，在 Mac/Linux 上无法运行，会报 "cannot execute binary file" 并导致构建失败。因此必须在 prepare() 里对 CMakeLists.txt 做最小修改，在交叉编译时跳过该步骤（见下文"问题二"）。当前实现使用 awk 将上述一行替换为：

cmake 复制代码

if(NOT CMAKE_CROSSCOMPILING)
  gtest_discover_tests(cppDESTest)
endif()

这样在 OHOS toolchain 设置 CMAKE_CROSSCOMPILING=ON 时不会执行测试发现，但 cppDESTest 仍会正常编出，供设备端使用。

3.4 HPKCHECK 设备侧测试

test.sh 会 cd 到 thirdparty/cppDES，再 source HPKCHECK，因此 openharmonycheck() 中进入 ${builddir}/${ARCH}-build（即 cppDES-master/armeabi-v7a-build 或 arm64-v8a-build），若存在 ./cppDESTest 则直接执行并以其退出码作为测试结果，不再使用 ctest（避免设备上与宿主机路径不一致导致的 CTest 配置问题）。

四、编译流程与命令

进入 lycium 目录：
bash 复制代码
```
cd /path/to/tpc_c_cplusplus/lycium
```
执行编译（仅编译 cppDES）：
bash 复制代码
```
./build.sh cppDES
```
脚本将依次：检查 OHOS_SDK、解压/使用已有 cppDES-master.tar.gz、对每个 ARCH 执行 prepare → cmake 配置 → make → package，并写入 lycium/usr/hpk_build.csv。
产物位置：
- 静态库与头文件：lycium/usr/cppDES/armeabi-v7a/、lycium/usr/cppDES/arm64-v8a/（lib、include）。
- 测试可执行文件：保留在 thirdparty/cppDES/cppDES-master/armeabi-v7a-build/cppDESTest 与 arm64-v8a-build/cppDESTest，需随测试资源一起拷贝到设备。

【此处可配图：终端中执行 ./build.sh cppDES 后"Compileing OpenHarmony armeabi-v7a/arm64-v8a ...""Build cppDES master end!""ALL JOBS DONE!!!" 的完整输出截图。】

【此处可配图：lycium/usr/cppDES/ 下 armeabi-v7a、arm64-v8a 的 lib 与 include 目录结构（含 liblibcppdes.a、cppdes/*.h）。】

五、遇到的问题与解决方案

问题一：HPKBUILD 在 source 时报错 "command not found" / "syntax error"

现象：执行 ./build.sh cppDES 时出现多行 "line N: : command not found" 以及 "syntax error near unexpected token {"（如 prepare() 附近），导致 cleanbuild 等未定义。

原因：HPKBUILD 文件使用了 Windows 换行符（CRLF，\r\n） 。在 bash 中，行尾的 \r 会导致该行被错误解析（例如注释行被当成续行或命令），从而触发上述报错。

解决：将 HPKBUILD（以及 HPKCHECK、README 等）统一为 Unix 换行（LF）。例如在 Mac 上：

bash 复制代码

tr -d '\r' < thirdparty/cppDES/HPKBUILD > thirdparty/cppDES/HPKBUILD.tmp && mv thirdparty/cppDES/HPKBUILD.tmp thirdparty/cppDES/HPKBUILD

问题二：make 阶段报错 "cannot execute binary file" / GoogleTestAddTests.cmake Error

现象：cmake 配置成功，libcppdes、googletest、cppDESTest 的编译与链接也成功，但在生成 cppDESTest 之后出现类似：

text 复制代码

/Users/.../cppDES-master/armeabi-v7a-build/cppDESTest: cannot execute binary file
CMake Error at .../GoogleTestAddTests.cmake:112 (message):
  Error running test executable. Path: '.../cppDESTest' Result: 126

随后 make 报错并删除已生成的 cppDESTest。

原因：gtest_discover_tests(cppDESTest) 会在构建时 在宿主机 上运行 cppDESTest 以发现测试。而该可执行文件是为 arm-linux-ohos 编译的，在 x86 Mac/Linux 上无法运行，因此系统返回 "cannot execute binary file"（退出码 126）。

解决：在 prepare() 中修改上游 CMakeLists.txt，将：

cmake 复制代码

gtest_discover_tests(cppDESTest)

改为：

cmake 复制代码

if(NOT CMAKE_CROSSCOMPILING)
  gtest_discover_tests(cppDESTest)
endif()

实现方式采用 awk 在解压后的 cppDES-master/CMakeLists.txt 上做一次性替换（见 HPKBUILD 中 prepare 段），无需改 C/C++ 源码，符合"构建脚本最小改动"的移植原则。修改后交叉编译时不再执行测试发现，但 cppDESTest 仍会正常生成，供设备端运行。

问题三：设备上 ctest 报 "No test configuration file found!"

现象：将 thirdparty/cppDES 拷贝到设备后，进入 cppDES-master 目录执行 ctest，提示 "No test configuration file found!"。

原因：CTest 的配置文件（如 CTestTestfile.cmake）是 CMake 在构建目录 中生成的，位于 cppDES-master/armeabi-v7a-build 或 arm64-v8a-build，而不是源码根目录 cppDES-master。在源码根目录执行 ctest 时找不到这些文件。

解决：在设备上先进入对应架构的构建目录再执行 ctest，例如：

bash 复制代码

cd cppDES-master/armeabi-v7a-build
ctest --output-on-failure

或直接运行测试可执行文件（推荐）：

bash 复制代码

cd cppDES-master/armeabi-v7a-build
./cppDESTest

HPKCHECK 已采用"直接运行 ./cppDESTest"的方式，避免依赖 ctest 与 CTest 配置文件。

【此处可配图：在错误目录执行 ctest 报 "No test configuration file found!" 的终端截图。】

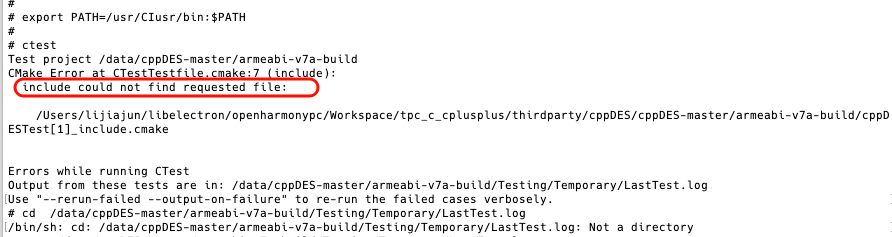

问题四：设备上 ctest 报 "include could not find requested file" 或路径为本机路径

现象：在设备上进入 armeabi-v7a-build 后执行 ctest，报错类似：

text 复制代码

CMake Error at CTestTestfile.cmake:7 (include):
  include could not find requested file:
    /Users/lijiajun/.../thirdparty/cppDES/cppDES-master/armeabi-v7a-build/cppDESTest[1]_include.cmake

原因：CTest 的测试列表是在宿主机 上生成的，其中的路径是宿主机绝对路径 。把构建目录拷贝到设备后，设备上并不存在该路径，因此 include 失败。这不是"缺动态库"，而是路径不一致问题。

解决：不在设备上依赖 ctest 的"发现 + include"机制，改为在 HPKCHECK 中直接执行 ./cppDESTest，用其退出码作为测试结果。这样既不依赖 CTest 配置文件中的宿主机路径，也无需在设备上做路径替换。

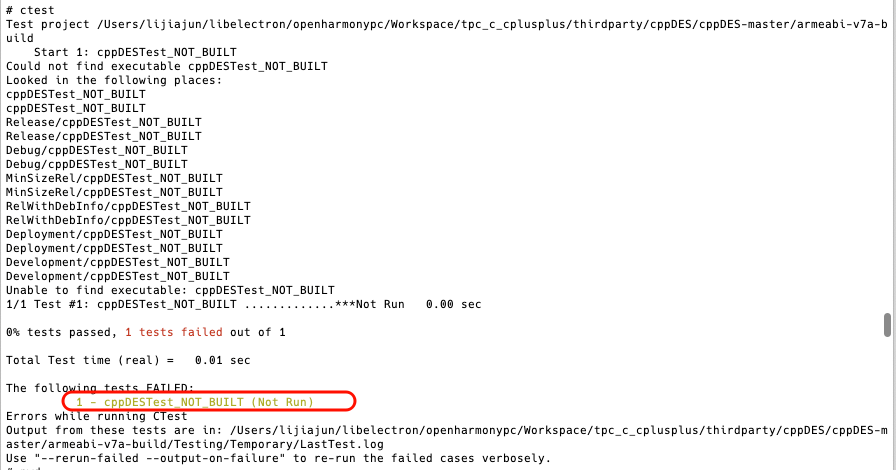

问题五：设备上 ctest 显示 "cppDESTest_NOT_BUILT" / "Could not find executable"

现象：设备上能进入构建目录并执行 ctest，但测试项显示为 "cppDESTest_NOT_BUILT"，或 "Could not find executable cppDESTest_NOT_BUILT"。

原因：若在 HPKBUILD 的 build() 中只编了 libcppdes （例如 make -C $ARCH-build libcppdes），则 cppDESTest 可执行文件根本没有被编译。CMake 仍会为该目标注册一条 CTest 测试，但可执行文件不存在，故标记为 NOT_BUILT。

解决：在 build() 中做全量 make （不限定目标），即 make -C $ARCH-build，这样会同时编出 libcppdes 与 cppDESTest（并拉取、编译 googletest）。再结合"问题二"的 gtest_discover_tests 跳过逻辑，即可在宿主机上完整构建，并在设备上得到可用的 cppDESTest。

六、设备侧测试简要步骤

将 thirdparty（或至少 thirdparty/cppDES，含 cppDES-master 及两个架构的 *-build 目录）按 lycium 文档打包为测试资源，部署到开发板，并保证设备上的目录层级与编译机一致。
在设备上进入 lycium 根目录后执行：
bash 复制代码
```
./test.sh cppDES
```

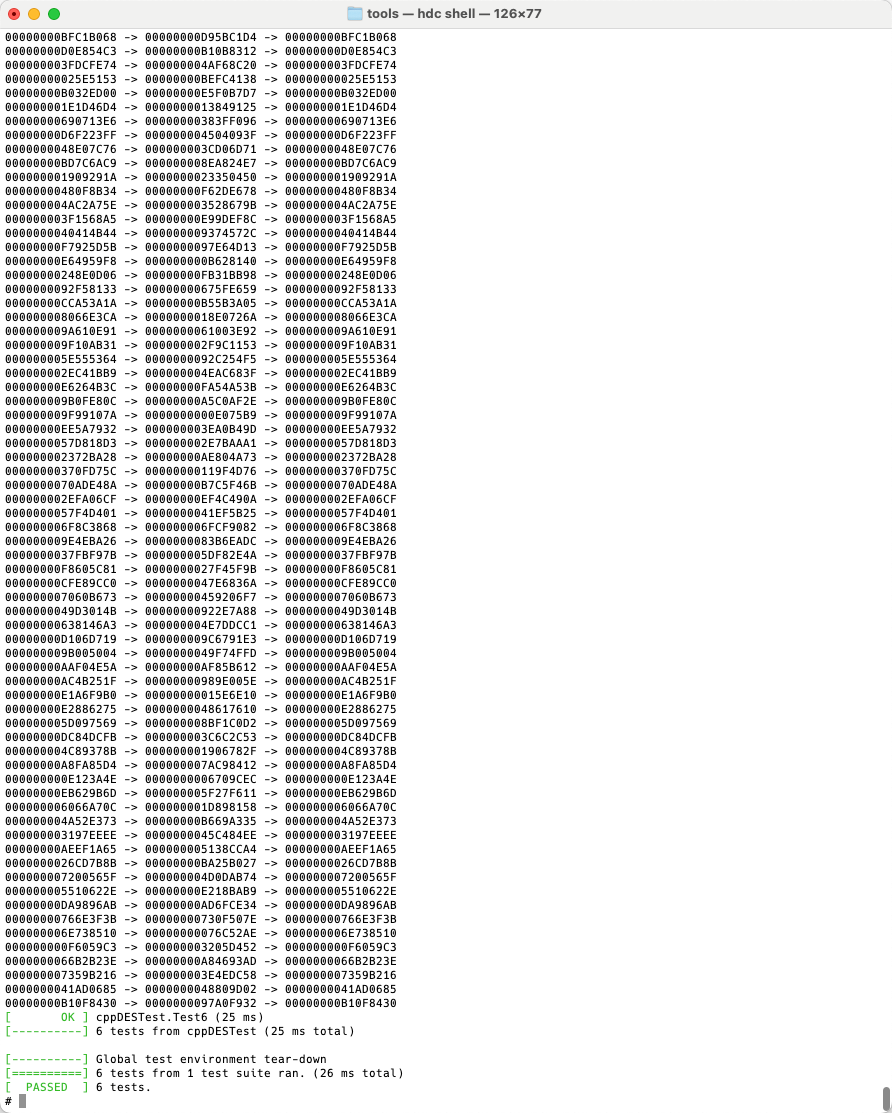

脚本会根据 CPU 架构进入对应 cppDES-master/<ARCH>-build 并执行 ./cppDESTest，结果写入日志并汇总到 check_result。

或手动进入对应构建目录执行：

bash 复制代码

cd /path/to/thirdparty/cppDES/cppDES-master/arm64-v8a-build   # 按实际架构选择
./cppDESTest

七、总结

cppDES 在 OpenHarmony 上的交叉编译依赖 lycium 的 HPKBUILD/HPKCHECK 机制，通过指定源码地址、builddir、buildtools=cmake，并在 prepare 中对 CMakeLists 做最小修改（跳过交叉编译时的 gtest_discover_tests），即可在宿主机完成全量构建并得到静态库与测试可执行文件。
典型问题：HPKBUILD 的 CRLF 导致脚本解析错误；gtest_discover_tests 在宿主机运行目标机二进制导致 "cannot execute binary file"；设备上 CTest 路径与"无 cppDESTest 可执行文件"导致的测试失败，均可通过换行符统一、CMake 条件编译和"直接运行 cppDESTest"的方式规避。
最终产物：lycium/usr/cppDES/<ARCH>/ 下的静态库与头文件可供应用集成；cppDES-master/<ARCH>-build/cppDESTest 用于设备端功能验证。

若你在使用 lycium 接入其他 C/C++ 三方库时也遇到类似"测试发现"或"路径不一致"问题，可参考本文的排查思路与修改方式。更多 OpenHarmony 跨平台与三方库共建内容，欢迎在开源鸿蒙跨平台社区交流。
