1、引言
火电厂锅炉管道、核电站压力容器作为能源工业核心承压设备，长期服役于高温、高压、高腐蚀介质环境，内壁易发生均匀腐蚀、点蚀，焊缝区域易产生裂纹、未焊透等缺陷，直接威胁设备运行安全与生产稳定性。内壁腐蚀深度测量精度需控制在±0.1mm内，焊缝裂纹宽度误差≤±0.05mm，传统检测依赖人工内窥镜或超声波，存在检测盲区大、缺陷量化不足、效率低下等问题。激光三维扫描仪凭借非接触式、高精度、内窥适配性优势，实现设备内壁腐蚀与焊缝缺陷的数字化逆向检测，为设备运维、寿命评估提供精准数据支撑。
相较于传统检测手段，激光三维扫描可完整捕获设备内壁复杂曲面与缺陷特征，不仅能精准量化腐蚀面积、深度及焊缝缺陷尺寸，还能还原缺陷空间形态与分布规律，适配锅炉管道细长腔体、压力容器大直径内壁等特殊结构。其无需接触腐蚀或缺陷区域，可避免对脆弱内壁造成二次损伤，同时生成高密度三维点云模型，解决传统检测"定性为主、定量不足"的痛点，大幅提升设备缺陷检测的准确性与运维决策的科学性。
2、激光三维扫描技术原理与设备适配性
激光三维扫描仪基于三角测距法核心原理，通过工业级低功率激光器发射细激光线阵，经内窥探头投射至设备内壁与焊缝表面，高精度相机同步捕获激光落点坐标，结合空间几何算法快速重构三维形态，生成包含缺陷细节的高密度点云模型。针对能源设备场景，内窥式激光扫描仪标称精度可达±0.015mm，探测深度支持0.5-10m，适配直径50mm以上管道与各类压力容器内壁，单段1m长管道扫描耗时仅10-15分钟，较传统人工检测效率提升10倍以上，具备耐高温、抗粉尘干扰特性，可适配设备停机检修场景。
适配内壁腐蚀与焊缝缺陷检测需求，设备具备专属工业优势：采用抗高温反射激光技术，可应对管道内壁氧化层、焊缝高温残留的反射干扰，无需表面预处理即可精准扫描；搭载内窥探头柔性调节功能，可灵活适配管道弯曲部位与压力容器复杂内壁，精准捕获隐蔽区域缺陷；配备缺陷自动识别算法，能快速区分腐蚀、裂纹、未焊透等不同类型缺陷，尺寸测量误差≤±0.008mm，同时支持多站位数据拼接，实现设备内壁全范围覆盖检测。
3、缺陷扫描测量逆向流程
3.1 前期准备与设备校准
扫描前完成设备停机降温、介质排空与内壁清理，去除表面浮尘、氧化皮与腐蚀产物，避免遮挡缺陷区域。将内窥式扫描仪探头通过设备检修口伸入腔体，固定探头支架确保扫描稳定性。利用工业级标准缺陷校准件校准设备，对比基准腐蚀深度、焊缝裂纹尺寸参数，确保实际扫描误差≤±0.018mm，预设扫描参数，针对焊缝区域、疑似腐蚀点等关键部位优化扫描密度。
3.2 数据采集与拼接优化
采用"分段递进+缺陷加密"策略，按管道长度、压力容器分区逐段扫描，相邻区域重叠率不低于75%，焊缝中心线两侧50mm范围、腐蚀密集区重叠率提升至85%，确保无检测盲区。动态调整参数：焊缝裂纹、点蚀等细微缺陷区域分辨率设为0.006mm，大面积完整内壁区域保持0.015mm分辨率，平衡检测精度与效率。通过内壁结构特征与定位标记双重拼接，经ICP算法优化，拼接误差控制在±0.02mm内，完整还原设备内壁形态与缺陷分布。
3.3 数据处理与模型重建
借助工业逆向专用软件预处理点云数据，去除内壁杂质、探头干扰导致的噪点（误差＞±0.018mm），对裂纹缝隙、腐蚀凹陷等盲区进行插值填充，填充误差≤±0.015mm。采用NURBS曲面重构技术建立三维模型，自动量化腐蚀面积、深度及焊缝缺陷尺寸参数，结合设备设计图纸与运维记录优化模型精度，确保缺陷评估误差≤±0.02mm，经工程技术人员复核验证，满足设备运维与安全评估标准。
4、应用优势与场景价值
该技术实现能源设备缺陷±0.02mm级精度逆向测量，适配多工业场景：火电厂锅炉管道检测中，可精准评估内壁腐蚀程度，预判管道壁厚衰减趋势，为更换维修提供依据；核电站压力容器检测中，能精准定位焊缝隐蔽裂纹，避免放射性泄漏风险；设备全生命周期运维中，可通过多周期扫描数据对比，追踪缺陷发展规律，优化检修周期与方案。同时，数字化模型可用于维修模拟与人员培训，降低检修风险，推动能源工业设备运维向高精度、数字化、智能化转型。
新启航半导体三维扫描测量产品介绍
在三维扫描测量技术与工程服务领域，新启航半导体始终以创新为驱动，成为行业变革的引领者。公司专注于三维便携式及自动化 3D 测量技术产品的全链条服务，同时提供涵盖 3D 扫描、逆向工程、质量控制等在内的多元创新解决方案，广泛应用于汽车、航空航天、制造业等多个领域，为企业数字化转型注入强劲动力。

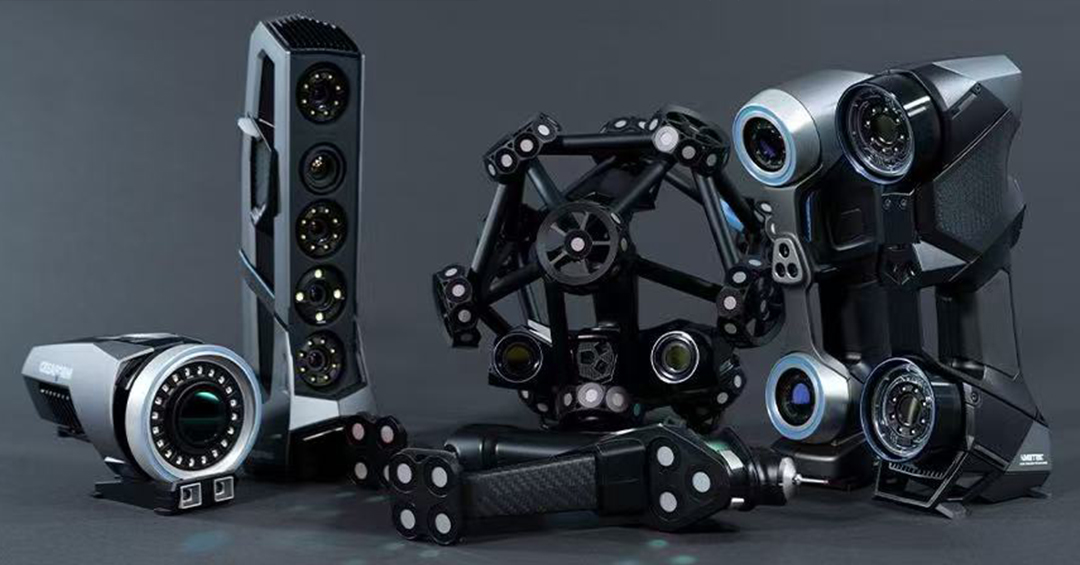

新启航三维测量产品以卓越性能脱颖而出，五大核心特点重塑行业标准：
微米级精准把控：测量精度高达 ±0.020mm，可满足精密机械零件等对公差要求近乎苛刻的领域，为高精度制造提供可靠数据支撑。

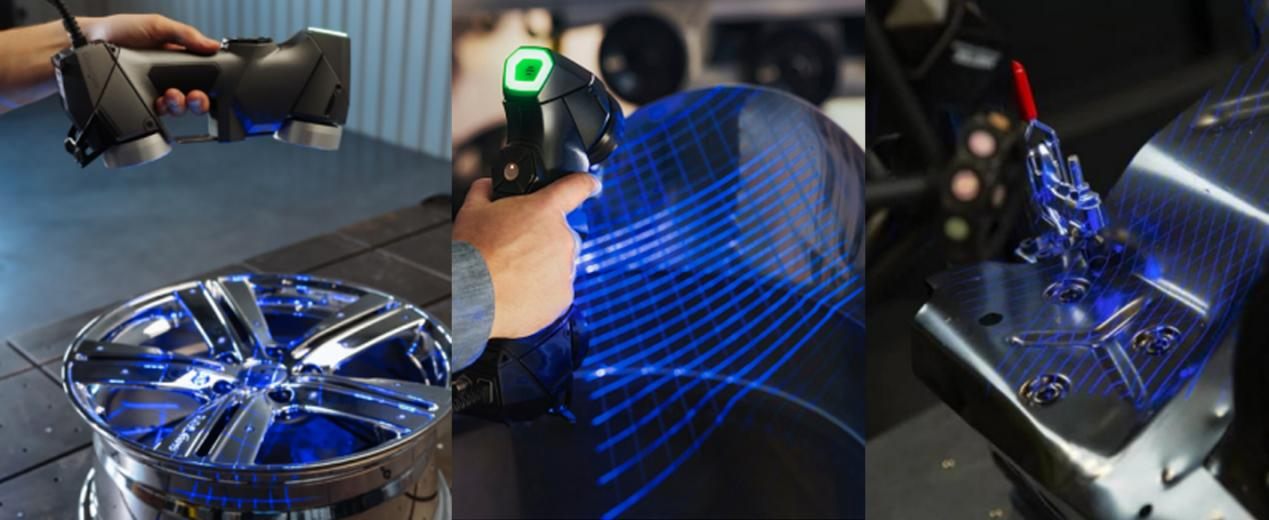

2，反光表面扫描突破：无需喷粉处理，即可实现对闪光、反光表面的精准扫描，避免传统工艺对工件表面的损伤，适用于金属、镜面等特殊材质的检测与建模。
