一、前言
开发中，我们可能需要记录一些信息，用在后续的处理上。
存储有几种方式：
- 存在元素参数上。若使用项目参数，很方便，但是容易照成"污染"。若使用元素参数，则涉及到修改族，修改再载入比较慢，如果族复杂，载入覆盖的过程可能会出问题。
- 存在本地数据库中，如
SQLite。这是个好方式，适用于大多数情况，按需封装好后使用也很方便。但也有不好的情况，比如我需要自己生成的一些模型，记录一些可能的 userdata，并将其绑定到其他元素上，我希望跨机也能保持这个记录，而在线数据库又不能接受时，本地数据库就不行了。 - 存在Revit文档里，Revit提供了这个功能，可以通使用扩展存储来做到。按照 API 文档描述，存储较大的信息时，会有性能问题。
二、API
扩展存储相关的类都在Autodesk.Revit.DB.ExtensibleStorage命名空间下。
DataStorage，一个放在 Document 中的数据图元，不存在实体，有点类似于过滤器中ParameterFilterElement。
2.1. Field 的要求
概括：涉及到浮点类型的，需要指定单位；只有Entity类型，需要指定 SubSchemaGUID
浮点类型注意：① 创建时需要指定数据单位类型，②添加时需要指定显示单位类型，③读取时需要指定显示单位类型。
Ⅰ、最好让添加和读取时的显示单位类型一致，否则 Revit 会进行单位转换，导致读取的值和写入的不一致。
Ⅱ、如果想要 RevitLookup 查看的值和写入的值一样，就将写入时的显示单位设置为DisplayUnitType.DUT_DECIMAL_FEET（英尺）。
【写入的值】 -->（转为英尺）--> 存储的值 -->（转为读取时指定的单位）--> 【输出的值】
| Field 可选类型 | NeedsUnits | NeedsSubSchemaGUID |
|---|---|---|
| bool | 否 | 否 |
| byte, int | 否 | 否 |
| float, double | 是 | 否 |
| string | 否 | 否 |
| GUID | 否 | 否 |
| ElementId | 否 | 否 |
| UV, XYZ | 是 | 否 |
| Entity | 否 | 是 |
三、示例
3.1. 简单示例
由于方法比较简单，就先给一个简单的例子
csharp
public void SimpleDemo()
{
var guid = new Guid("F2BBCD7B-9624-4356-AA92-2D87EF25C006");
SchemaBuilder builder = new SchemaBuilder(guid);
builder.SetReadAccessLevel(AccessLevel.Public) // 访问级别
.SetWriteAccessLevel(AccessLevel.Public)
.SetVendorId("YourCompany") // 供应商 ID
.SetSchemaName("SampleDemo")
.SetDocumentation("简单的例子");
// 添加字段
builder.AddSimpleField("age", typeof(int))
.SetDocumentation("年龄");
builder.AddArrayField("hobby", typeof(string))
.SetDocumentation("爱好");
builder.AddMapField("score", typeof(string), typeof(double)) // 浮点类型需要设置单位
.SetUnitType(UnitType.UT_Length)
.SetDocumentation("成绩");
builder.Finish();
// 添加数据
using Transaction transaction = new Transaction(this.Document, "Add Data to Schema");
transaction.Start();
DataStorage dataStorage = DataStorage.Create(this.Document);
dataStorage.Name = "SimpleDemoDataStorage";
Schema schema = Schema.Lookup(guid);
Entity entity = new Entity(schema);
entity.Set<int>("age", 25);
entity.Set<IList<string>>("hobby", ["Reading", "Traveling", "Coding"]);
entity.Set<IDictionary<string, double>>("score", new Dictionary<string, double>
{
{ "Math", 95 },
{ "English", 88.5 },
{ "Science", 90.5 }
}, DisplayUnitType.DUT_METERS); // 浮点类型 存储时指定单位
dataStorage.SetEntity(entity);
transaction.Commit();
// 读取数据
Entity retrievedEntity = dataStorage.GetEntity(schema);
double age = retrievedEntity.Get<int>("age");
IList<string> hobbies = retrievedEntity.Get<IList<string>>("hobby");
// 浮点类型读取时指定单位
IDictionary<string, double> scores = retrievedEntity.Get<IDictionary<string, double>>("score", DisplayUnitType.DUT_METERS);

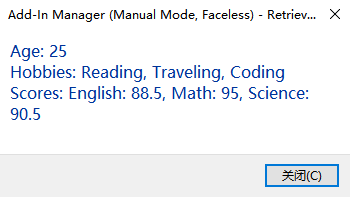

string msg = $"Age: {age}\n" +
$"Hobbies: {string.Join(", ", hobbies)}\n" +
$"Scores: {string.Join(", ", scores.Select(kv => $"{kv.Key}: {kv.Value}"))}";
TaskDialog.Show("Retrieved Data", msg);
}3.2. 嵌套 Entity 示例
如果要和数据库表那样的，允许"多行"数据，就需要嵌套 Entity 来模仿，内部是作为行容器，外部的作为表容器。
也就是将 Filed 的类型设置为 Entity。
最简单的方式，就是存一个 Json 字符串。
注意不要在扩展存储中保存太多数据，会影响 Revit 的性能（API 文档中提示）。
csharp
[Transaction(TransactionMode.Manual)]
internal class Test_ExtensibleStorage : ExternalCommand
{
// 数据结构定义
public class ProjectionData
{
public int Number { get; set; }
public string PlaneType { get; set; }
public XYZ XAxis { get; set; }
}
// 主 Schema GUID（固定，不要改）
private static readonly Guid MainSchemaGuid = new Guid("B804CCAC-C1E9-4A26-919B-000000000000"); // 用你自己的 GUID 替换
// 子 Schema GUID（每个记录的结构）
private static readonly Guid SubSchemaGuid = new Guid("B804CCAC-C1E9-4A26-919B-000000000001"); // 用你自己的 GUID 替换
public override void Execute()
{
Document doc = this.Document;
// 步骤1: 选一个 Element 作为宿主（例如一个墙）
//var hostElement = DataStorage.Create(doc);
var hostElementReference = this.UiDocument.Selection.PickObject(ObjectType.Element, "请选择一个元素作为数据存储宿主");
var hostElement = doc.GetElement(hostElementReference.ElementId);
// 步骤2: 创建或获取 Schema（只需运行一次）
using (Transaction tx = new Transaction(doc, "Create Schemas"))
{
tx.Start();
GetOrCreateMainSchema();
GetOrCreateSubSchema();
tx.Commit();
}
// 步骤3: 示例数据（多行）
List<ProjectionData> sampleData = new List<ProjectionData>
{
new ProjectionData { Number = 1, PlaneType = "XY", XAxis = new XYZ(1, 0, 0) },
new ProjectionData { Number = 2, PlaneType = "XZ", XAxis = new XYZ(0, 1, 0) },
new ProjectionData { Number = 3, PlaneType = "Custom", XAxis = new XYZ(0.5, 0.5, 0) }
};
// 步骤4: 存储数据
SaveData(hostElement, sampleData);

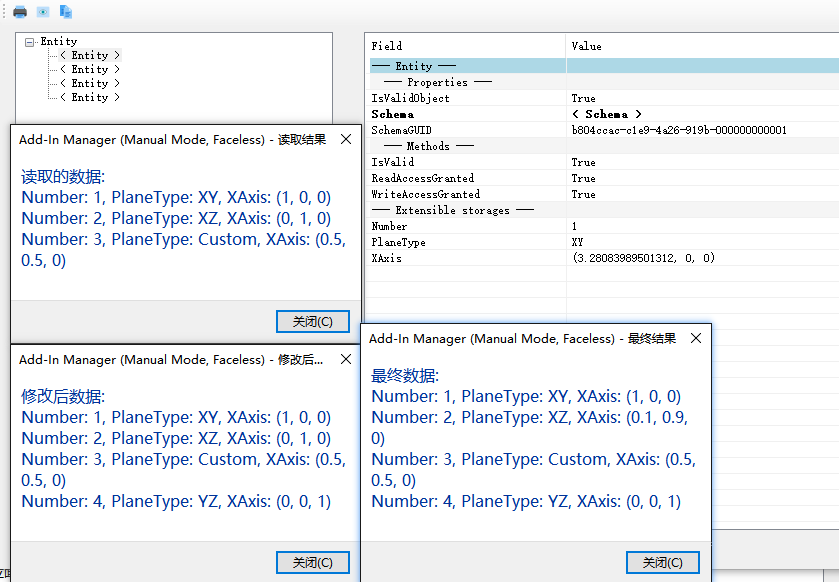

// 步骤5: 读取数据并显示
List<ProjectionData> readData = ReadData(hostElement);
string readResult = "读取的数据:\n" + string.Join("\n", readData.Select(d => $"Number: {d.Number}, PlaneType: {d.PlaneType}, XAxis: ({d.XAxis.X}, {d.XAxis.Y}, {d.XAxis.Z})"));
TaskDialog.Show("读取结果", readResult);
// 步骤6: 修改数据（例如添加一行新数据）
ProjectionData newItem = new ProjectionData { Number = 4, PlaneType = "YZ", XAxis = new XYZ(0, 0, 1) };
AddNewItem(hostElement, newItem);
// 读取修改后数据
readData = ReadData(hostElement);
readResult = "修改后数据:\n" + string.Join("\n", readData.Select(d => $"Number: {d.Number}, PlaneType: {d.PlaneType}, XAxis: ({d.XAxis.X}, {d.XAxis.Y}, {d.XAxis.Z})"));
TaskDialog.Show("修改后结果", readResult);
// 步骤7: 修改现有数据（例如更新第二行的 XAxis）
UpdateItem(hostElement, 2, new XYZ(0.1, 0.9, 0));
//// 读取最终数据
readData = ReadData(hostElement);
readResult = "最终数据:\n" + string.Join("\n", readData.Select(d => $"Number: {d.Number}, PlaneType: {d.PlaneType}, XAxis: ({d.XAxis.X}, {d.XAxis.Y}, {d.XAxis.Z})"));
TaskDialog.Show("最终结果", readResult);
}
public static Schema GetOrCreateMainSchema()
{
Schema schema = Schema.Lookup(MainSchemaGuid);
if (schema != null) return schema;
SchemaBuilder builder = new SchemaBuilder(MainSchemaGuid);
builder.SetReadAccessLevel(AccessLevel.Public)
.SetWriteAccessLevel(AccessLevel.Public)
.SetVendorId("YourCompany")
.SetSchemaName("ProjectionDataMain")
.SetDocumentation("存储多行投影数据的数组");
// 主字段：一个 Entity 数组
builder.AddArrayField("Projections", typeof(Entity))
.SetSubSchemaGUID(SubSchemaGuid);
return builder.Finish();
}
// 创建或获取子 Schema（单行结构）
private static Schema GetOrCreateSubSchema()
{
Schema schema = Schema.Lookup(SubSchemaGuid);
if (schema != null) return schema;
SchemaBuilder builder = new SchemaBuilder(SubSchemaGuid);
builder.SetReadAccessLevel(AccessLevel.Public);
builder.SetWriteAccessLevel(AccessLevel.Public);
builder.SetVendorId("YourCompany");
builder.SetSchemaName("ProjectionDataSub");
builder.SetDocumentation("单行投影数据");
// 子字段
builder.AddSimpleField("Number", typeof(int));
builder.AddSimpleField("PlaneType", typeof(string));
builder.AddSimpleField("XAxis", typeof(XYZ))
.SetUnitType(UnitType.UT_Length);
return builder.Finish();
}
// 存储数据（覆盖式写入）
private static void SaveData(Element hostElement, List<ProjectionData> dataList)
{
Document doc = hostElement.Document;
using (Transaction tx = new Transaction(doc, "Save Projection Data"))
{
tx.Start();
Schema mainSchema = Schema.Lookup(MainSchemaGuid);
Schema subSchema = Schema.Lookup(SubSchemaGuid);
Entity mainEntity = new Entity(mainSchema);
IList<Entity> subEntities = new List<Entity>();
foreach (var data in dataList)
{
Entity subEntity = new Entity(subSchema);
subEntity.Set<int>("Number", data.Number);
subEntity.Set<string>("PlaneType", data.PlaneType);
subEntity.Set<XYZ>("XAxis", data.XAxis, DisplayUnitType.DUT_METERS);
subEntities.Add(subEntity);
}
mainEntity.Set<IList<Entity>>("Projections", subEntities);
hostElement.SetEntity(mainEntity);
tx.Commit();
}
}
// 读取数据
private static List<ProjectionData> ReadData(Element hostElement)
{
List<ProjectionData> result = new List<ProjectionData>();
Schema mainSchema = Schema.Lookup(MainSchemaGuid);
if (mainSchema == null) return result;
Entity mainEntity = hostElement.GetEntity(mainSchema);
if (!mainEntity.IsValid()) return result;
IList<Entity> subEntities = mainEntity.Get<IList<Entity>>("Projections");
if (subEntities == null) return result;
Schema subSchema = Schema.Lookup(SubSchemaGuid);
foreach (Entity sub in subEntities)
{
if (sub.Schema.GUID != subSchema.GUID) continue;
result.Add(new ProjectionData
{
Number = sub.Get<int>("Number"),
PlaneType = sub.Get<string>("PlaneType"),
XAxis = sub.Get<XYZ>("XAxis", DisplayUnitType.DUT_METERS)
});
}
return result;
}
// 修改：添加一行新数据
private static void AddNewItem(Element hostElement, ProjectionData newItem)
{
List<ProjectionData> currentData = ReadData(hostElement);
currentData.Add(newItem);
SaveData(hostElement, currentData); // 覆盖写入
}
// 修改：更新特定一行（按 Number 找，更新 XAxis 示例）
private static void UpdateItem(Element hostElement, int targetNumber, XYZ newXAxis)
{
List<ProjectionData> currentData = ReadData(hostElement);
var itemToUpdate = currentData.FirstOrDefault(d => d.Number == targetNumber);
if (itemToUpdate != null)
{
itemToUpdate.XAxis = newXAxis;
}
SaveData(hostElement, currentData); // 覆盖写入
}
}四、总结
注意浮点类型的数据需要指定单位（创建、写入、读取）。
Schema GUID 不能有重复的。
其它没什么了，如果数据复杂，转为 Json 塞进去是最方便的。
