基于某米1代扫地机的stm32f103真实项目：陀螺仪驱动与智能功能实现

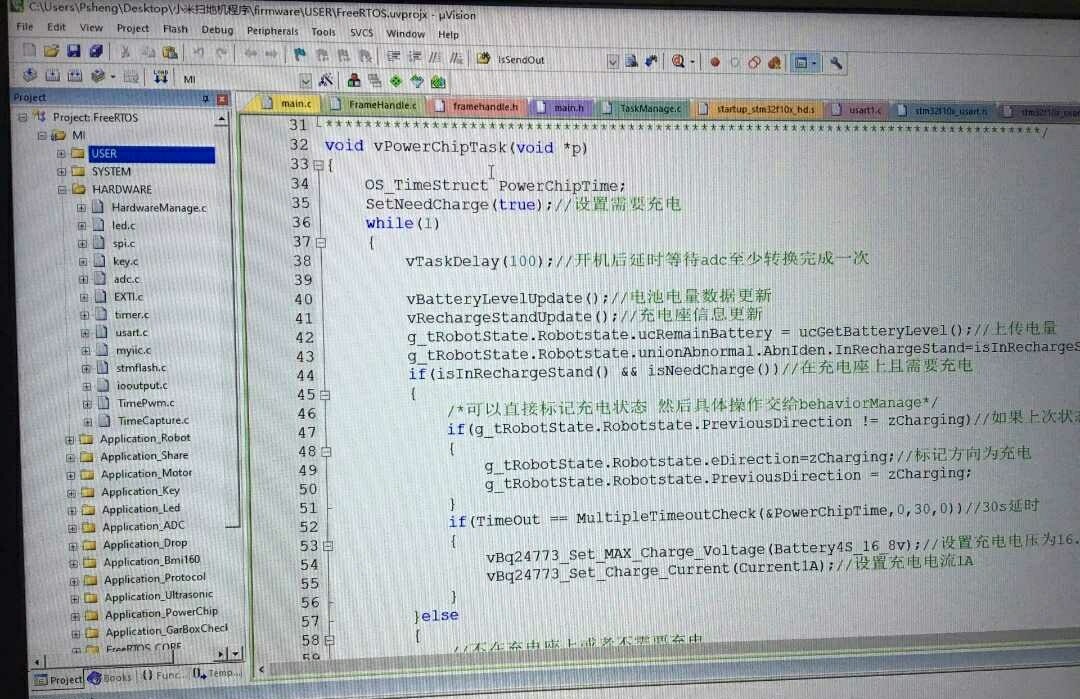

平台采用某米1代扫地机。 stm32f103真实项目程序。 c原程序 keil工程。 目前只有32端代码能实现延边避障防跌落充电等功能。 适合需要学习项目与代码规范的工程师 硬件驱动包含 陀螺仪姿态传感器bmi160、电源管理bq24733等。 软件驱动包括 IIC、PWM、SPI、多路ADC与DMA、编码器输入捕获、外部中断、通信协议、IAP升级、PID、freertos操作系统等。 代码注释清晰、代码规范好、每个函数必有输入输出范围参数解释。

一、程序整体架构概述

本次分析的代码来自小米扫地机程序中的IAP-Bootloader V2.0模块，包含301个文件，核心围绕Cortex-M3处理器的底层驱动与FreeRTOS实时操作系统展开，形成了一套完整的嵌入式程序运行基础框架。该程序主要分为两大核心部分：一是基于CMSIS标准的Cortex-M3内核控制模块，负责处理器核心寄存器操作、中断管理等底层功能；二是FreeRTOS实时操作系统模块，提供任务调度、事件同步、信号量等多任务管理能力，为扫地机的复杂业务逻辑运行提供稳定的调度支撑。

二、Cortex-M3内核控制模块（CORE目录）

（一）core_cm3.c：内核核心功能实现

该文件作为CMSIS（Cortex Microcontroller Software Interface Standard）标准的核心实现文件，主要提供了Cortex-M3处理器专用指令的封装函数，适配多种主流编译器（ARM Compiler、IAR Compiler、GNU Compiler、TASKING Compiler），确保在不同编译环境下均能正常调用处理器底层功能。

平台采用某米1代扫地机。 stm32f103真实项目程序。 c原程序 keil工程。 目前只有32端代码能实现延边避障防跌落充电等功能。 适合需要学习项目与代码规范的工程师 硬件驱动包含 陀螺仪姿态传感器bmi160、电源管理bq24733等。 软件驱动包括 IIC、PWM、SPI、多路ADC与DMA、编码器输入捕获、外部中断、通信协议、IAP升级、PID、freertos操作系统等。 代码注释清晰、代码规范好、每个函数必有输入输出范围参数解释。

核心功能围绕处理器核心寄存器操作展开，主要包括以下几类关键函数：

1. 栈指针管理函数
   • 实现了进程栈指针（PSP）与主栈指针（MSP）的获取与设置，如getPSP***、*** set PSP、getMSP***、*** set MSP。在嵌入式系统中，MSP通常用于系统内核与中断服务程序，PSP用于用户任务，通过这些函数可灵活切换与管理不同栈空间，保障系统栈资源的隔离与安全。
   • 例如，在任务切换场景中，系统会通过set_PSP更新当前运行任务的栈指针，确保任务恢复时能正确读取栈内保存的上下文数据。
2. 优先级与中断控制函数
   • 提供了基础优先级（BASEPRI）、优先级屏蔽（PRIMASK）、故障屏蔽（FAULTMASK）等寄存器的读写函数，如getBASEPRI***、*** set BASEPRI、getPRIMASK***、*** set PRIMASK。这些函数用于控制中断的响应优先级，避免低优先级中断打断高优先级任务或关键操作。
   • 以set_BASEPRI为例，当系统执行扫地机电机控制、激光雷达数据采集等关键任务时，可通过该函数设置基础优先级，屏蔽低于该优先级的中断，确保关键任务的实时性。
3. 数据操作指令封装函数
   • 包含字节序反转（REV16**、** REVSH）、位序反转（RBIT）等函数，适配不同数据传输场景下的字节序与位序转换需求。在扫地机与上位机通信、传感器数据解析等场景中，这些函数可快速处理不同设备间的数据格式差异，保障数据传输的正确性。
4. 独占访问指令函数
   • 实现了独占加载（LDREXB**、** LDREXH、LDREXW**）与独占存储（** STREXB、STREXH**、** STREXW）功能，用于多任务或中断环境下的共享资源同步。例如，在多个任务同时访问扫地机电池电量数据、清洁模式状态等共享变量时，通过独占访问指令可避免数据竞争，确保数据读写的原子性。

（二）core_cm3.h：内核数据结构与宏定义

该文件作为Cortex-M3内核的头文件，定义了处理器核心外设的内存映射结构、寄存器位域以及相关宏定义，为上层代码访问底层硬件提供统一接口，同时通过条件编译处理不同编译器的兼容性问题。

1. 核心外设数据结构定义
   • NVICType（嵌套向量中断控制器） *：定义了中断使能、清除、挂起等寄存器的结构体，包含ISER（中断使能寄存器）、ICER（中断清除寄存器）、IP（中断优先级寄存器）等成员，支持对240个中断的优先级配置与使能控制。在扫地机系统中，可通过该结构体配置电机驱动中断、碰撞传感器中断等外设中断的优先级与使能状态，确保高优先级中断（如紧急停止中断）能优先响应。
   • SCB* Type（系统控制块） ：包含CPUID（CPU标识寄存器）、AIRCR（应用中断与复位控制寄存器）、CCR（配置控制寄存器）等，用于系统复位、中断优先级分组、故障状态查询等操作。例如，通过修改AIRCR寄存器可触发系统复位，在扫地机程序升级失败或系统异常时，可通过该功能恢复系统正常运行。
   • SysTick_Type（系统定时器）：定义了SysTick定时器的控制、重载、当前值等寄存器，支持定时中断的配置与使能。SysTick定时器通常作为系统时钟节拍的来源，为FreeRTOS的任务调度提供时间基准，在扫地机中可用于精确控制清洁任务的执行周期、传感器数据采集间隔等。
2. 内存映射宏定义
   • 定义了核心外设的基地址，如SCSBASE（系统控制空间基地址）、NVICBASE（NVIC基地址）、SCB_BASE（SCB基地址）等，通过将结构体指针指向对应基地址，实现对硬件寄存器的直接访问。这种内存映射方式简化了硬件操作流程，使上层代码无需关注具体寄存器地址，只需通过结构体成员即可完成寄存器读写。
3. 编译器兼容宏定义
   • 针对不同编译器定义了ASM****、 INLINE等关键字的别名，确保汇编指令与内联函数在不同编译环境下的正确解析。同时，通过条件编译为不同编译器提供专属的函数声明与实现，保障代码的跨编译器兼容性。

（三）startup_stm32f10x_hd.s：启动文件

该文件为ARM汇编编写的启动代码，负责处理器复位后的初始化操作，是程序运行的入口点，主要完成栈初始化、中断向量表定义、复位处理等核心功能。

1. 栈与堆配置
   • 定义了栈大小（StackSize）与堆大小（HeapSize），并分配对应的内存空间。栈用于保存函数调用上下文、局部变量等数据，堆用于动态内存分配（如FreeRTOS任务创建时的内存申请）。在扫地机程序中，合理的栈堆大小配置可避免栈溢出、内存泄漏等问题，保障系统稳定运行。
2. 中断向量表
   • 定义了Cortex-M3处理器的中断向量表，包含复位 handler、NMI（不可屏蔽中断）handler、HardFault（硬故障）handler以及各类外设中断handler。中断向量表指定了不同中断触发时的入口地址，当扫地机发生中断（如电机堵转中断、电量低中断）时，处理器会根据中断向量表跳转到对应的中断服务程序执行。
3. 复位处理流程
   • 复位 handler（Reset_Handler）是程序复位后的第一个执行函数，主要完成系统初始化（调用SystemInit函数）与应用程序入口跳转（调用**main函数）。SystemInit函数通常用于配置系统时钟（如将STM32F10x处理器的时钟频率配置为扫地机所需的工作频率），**main函数则进入C库初始化与用户主程序入口，启动FreeRTOS任务调度。

三、FreeRTOS实时操作系统模块（FreeRTOS目录）

FreeRTOS作为嵌入式领域广泛使用的实时操作系统，为扫地机提供多任务管理、任务同步与通信等核心能力。本次代码包含FreeRTOS的核心实现文件与头文件，主要功能模块如下：

（一）任务调度核心（croutine.c）

该文件实现了FreeRTOS协程（Co-Routine）的调度功能，协程是一种轻量级的任务，相比普通任务占用更少的内存资源，适合处理简单、低优先级的周期性任务，在扫地机中可用于低速传感器数据采集、状态监测等场景。

1. 协程控制块（CRCBt） - 定义了协程的核心数据结构，包含协程函数指针（pxCoRoutineFunction）、优先级（uxPriority）、状态（uxState）、链表节点（xGenericListItem、xEventListItem）等成员。每个协程对应一个CRCBt实例，FreeRTOS通过该结构管理协程的运行状态与调度信息。
2. 协程创建与调度
   • xCoRoutineCreate ：用于创建协程，分配CRCB_t内存空间，初始化协程优先级、函数入口等参数，并将协程加入就绪队列。在扫地机中，可通过该函数创建"电池电量检测协程""清洁模式切换协程"等，实现不同功能的模块化管理。
   • vCoRoutineSchedule：协程调度函数，负责从就绪队列中选择最高优先级的协程并执行。调度过程中会检查延迟队列（处理协程延迟）与挂起就绪队列（处理中断唤醒的协程），确保协程按优先级与延迟时间有序执行。

（二）事件同步机制（event_groups.c）

事件组是FreeRTOS中用于多任务同步的核心机制，支持多个任务等待多个事件的组合触发，在扫地机中可用于多任务间的协同工作，如"激光雷达数据就绪""电机转速达到目标值"等事件的同步。

1. 事件组数据结构（EventGroup_t）
   • 包含事件位（uxEventBits）、等待任务列表（xTasksWaitingForBits）等成员，事件位用于存储事件状态（每个位代表一个事件），等待任务列表用于管理等待该事件组的任务。例如，在扫地机"自动回充"功能中，可通过事件位表示"充电座定位完成""电池电量低于阈值"等事件，多个任务可等待这些事件的组合触发，执行回充流程。
2. 事件组核心操作
   • xEventGroupWaitBits ：任务等待事件组中的指定事件位，支持"等待所有事件"或"等待任一事件"两种模式，同时可配置事件触发后是否清除事件位。在扫地机中，"清洁任务"可通过该函数等待"水箱水位正常""滚刷无堵塞"等事件，确保清洁任务在满足所有前置条件后才启动。
   • xEventGroupSetBits ：设置事件组中的指定事件位，触发等待该事件的任务。例如，"水位检测任务"检测到水箱水位正常时，通过该函数设置对应的事件位，唤醒等待该事件的清洁任务。
   • xEventGroupSync：原子性地设置事件位并等待其他事件位，用于多任务同步（如任务间的" rendezvous "同步）。在扫地机多模块协同（如激光雷达、路径规划、电机控制模块同步启动）场景中，该函数可确保所有模块准备就绪后再开始执行核心任务。

（三）配置文件（FreeRTOSConfig.h）

该文件是FreeRTOS的核心配置文件，通过宏定义开启/关闭操作系统的功能模块、配置系统参数（如任务优先级、时钟节拍等），适配扫地机的硬件环境与功能需求。

1. 基础调度配置
   • configUSEPREEMPTION*：配置为1，启用抢占式调度，确保高优先级任务能抢占低优先级任务的CPU使用权，保障扫地机紧急任务（如碰撞后的紧急停止任务）的实时响应。
   • configTICK* RATEHZ*：配置为1000，设置系统时钟节拍为1ms，为任务延迟、超时等待等功能提供时间基准。
   • configMAX* PRIORITIES：配置为32，支持32个任务优先级，可根据扫地机任务的重要性分配不同优先级（如紧急停止任务优先级最高，日志打印任务优先级最低）。
2. 内存管理配置
   • configTOTALHEAPSIZE：配置为20*1024（20KB），设置FreeRTOS动态内存堆的总大小，用于任务控制块、队列、信号量等内核对象的内存分配。
   • configSUPPORTDYNAMICALLOCATION与configSUPPORTSTATICALLOCATION：均配置为1，支持动态与静态内存分配，灵活适配扫地机不同模块的内存使用需求（动态分配适合灵活创建/删除的对象，静态分配适合固定存在的内核对象）。
3. 功能模块开关
   • configUSEMUTEXES*、configUSE* RECURSIVEMUTEXES*：均配置为1，启用互斥信号量与递归互斥信号量，用于共享资源（如共享变量、外设接口）的同步访问，避免数据竞争。
   • configUSE* TIMERS：配置为1，启用软件定时器功能，用于实现延时触发任务（如扫地机定时清洁、定时自检等功能）。

（四）其他核心模块

1. 链表模块（list.h） ：定义了FreeRTOS的链表数据结构（Listt、ListItemt）与操作函数（vListInitialise、vListInsert、uxListRemove），是内核任务就绪队列、延迟队列等数据结构的基础。链表操作确保任务、事件等内核对象的高效插入、删除与遍历，为调度器提供高效的数据管理能力。
2. 队列模块（queue.h）：实现了队列的创建、发送、接收等功能，用于任务间的数据通信。在扫地机中，队列可用于"传感器数据采集任务"向"数据处理任务"传输采集到的环境数据，"用户指令解析任务"向"执行任务"传输用户操作指令等场景，实现任务间的解耦与数据安全传输。
3. 信号量模块（semphr.h）：封装了二值信号量、计数信号量、互斥信号量等同步机制，用于任务间的同步与互斥。例如，二值信号量可用于"中断服务程序"唤醒"中断处理任务"，互斥信号量可用于保护扫地机共享资源（如LCD显示接口）的独占访问。

四、程序功能与扫地机应用场景关联

（一）底层硬件控制

基于Cortex-M3内核的CORE模块，程序可直接操作扫地机的硬件外设，如通过NVIC配置电机驱动中断、碰撞传感器中断的优先级，确保高优先级硬件事件优先响应；通过SysTick定时器提供精准的时间基准，控制电机转速、传感器数据采集频率等关键参数。

（二）多任务管理

FreeRTOS的任务调度功能可将扫地机的复杂业务拆分为多个独立任务，如"激光雷达数据采集任务""路径规划任务""电机控制任务""用户指令处理任务"等。通过抢占式调度，确保高优先级任务（如紧急停止任务）能优先执行，保障扫地机的实时性与安全性；通过协程处理低速、周期性任务（如电量检测、状态上报），降低内存占用。

（三）任务同步与通信

借助FreeRTOS的事件组、队列、信号量等机制，实现扫地机各任务间的协同工作。例如，"路径规划任务"通过事件组等待"激光雷达数据就绪""里程计数据就绪"等事件，所有事件满足后开始路径计算；"用户指令处理任务"通过队列向"执行任务"发送清洁模式切换指令，确保指令传输的安全性与可靠性；通过互斥信号量保护共享资源（如电池电量数据）的访问，避免数据竞争。

（四）系统稳定性保障

程序中的内核故障处理（如HardFault handler）、系统复位功能（通过SCB的AIRCR寄存器）、栈溢出检测（configCHECKFORSTACK_OVERFLOW）等机制，可在扫地机出现硬件故障、程序异常、栈溢出等问题时，及时触发故障处理流程或系统复位，保障系统的稳定性与可靠性，减少因程序异常导致的扫地机停机或功能失效。

五、总结

本次分析的IAP-Bootloader V2.0程序代码，基于CMSIS标准与FreeRTOS构建了一套完整的嵌入式实时系统基础框架。底层CORE模块为Cortex-M3处理器提供统一的硬件访问接口，保障硬件控制的兼容性与高效性；上层FreeRTOS模块提供多任务调度、任务同步与通信等核心能力，为扫地机复杂业务逻辑的实现提供稳定支撑。两者结合，使程序具备实时性强、可靠性高、可扩展性好的特点，能满足扫地机在硬件控制、多任务协同、系统稳定性等方面的严格需求，是小米扫地机程序运行的核心基础。
