本文将详细讲解如何使用STM32F103C8T6 单片机，通过I2C 通信方式驱动 BMP280 高精度气压，大气压强数据，并通过算法精准计算海拔高度，最终将所有数据实时显示在 0.96 寸 I2C OLED 屏幕上。教程基于 STM32 HAL 库开发，代码完整可直接复用、步骤清晰易懂、注释详尽，适合零基础入门学习，也可直接用于气象站、高度计、无人机定高、环境监测等嵌入式项目开发。

一、硬件准备与核心原理说明

✅ 1. 硬件清单（精准罗列，新手无采购误区）

器件名称 数量 重要备注
STM32F103C8T6 最小系统板 1 核心主控，本文所有代码基于此型号开发
BMP280 传感器模块 1 数字型传感器，I2C/SPI 双模，本文用 I2C 模式
0.96 寸 I2C OLED 显示屏 1 分辨率 128*64，SSD1306 驱动芯片，4 针款
杜邦线 若干 公对母 / 公对公均可，建议备 10 根以上
5V/3.3V 供电电源 1 USB 数据线供电即可，给 STM32 最小系统板供电

小提示：BMP280 是 BMP180 的升级款，精度更高、功耗更低，两款传感器驱动逻辑类似，本教程代码稍作修改即可兼容 BMP180。

✅ 2. BMP280 传感器核心特点与工作原理

（1）BMP280 核心特性
  • 通信方式：硬件 I2C / SPI 双接口，本教程选用 I2C（两线通信，接线简单，可与 OLED 共用 I2C 引脚）；
  • 检测参数：精准温度 + 大气压强（部分商家标注的湿度为模块集成，BMP280 本体只测压）；
  • 测量精度：气压 ±1hPa，海拔高度 ±1 米，满足日常 / 项目开发所有需求；
  • 量程范围：气压 300hPa~1100hPa（对应海拔 - 500 米～9000 米）；
  • 供电电压：3.3V（推荐），部分模块兼容 5V，建议用 3.3V 和 STM32 电平匹配，避免烧毁传感器；
  • I2C 默认地址：0x76（传感器 SDO 引脚接 GND 时），若 SDO 接 VCC 则地址为0x77。
（2）核心计算公式

BMP280 采集的是原始数据，需通过公式换算成实际物理值，所有公式已封装在代码中，无需手动计算：

  1. 气压：基于校准后的温度，补偿计算出实际大气压强（hPa，1hPa=1 百帕 = 100Pa）；
  2. 海拔高度：通过当前气压和海平面标准气压（1013.25hPa） 换算，公式如下：海拔当前气压海平面气压

✅ 3. OLED 显示原理

0.96 寸 OLED 屏采用 SSD1306 驱动芯片，同样为 I2C 通信接口，OLED 的默认 I2C 地址为 0x78（部分为 0x7A）。

关键优势：BMP280 和 OLED 的 I2C 地址不同，因此可以共用 STM32 的同一个 I2C 外设，仅需 2 根线即可同时驱动两个设备，极大简化硬件接线！

二、硬件接线（重中之重，精准无错版）

✅ 1. 引脚定义说明

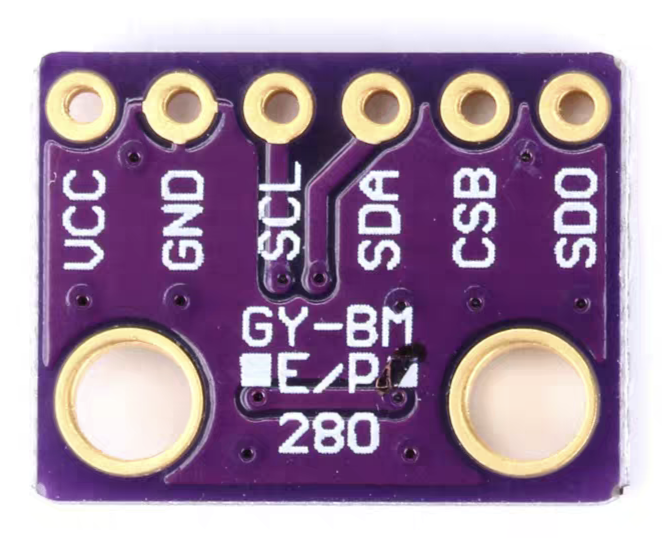

（1）BMP280 模块核心引脚（I2C 模式）
  • VCC ：供电引脚，接 3.3V（优先推荐）；
  • GND ：接地引脚，必须和 STM32、OLED 共地；
  • SCL ：I2C 时钟线；
  • SDA ：I2C 数据线；
  • SDO ：I2C 地址配置脚，接 GND 即可，对应地址 0x76；
  • CSB ：SPI/I2C 模式选择脚，接 VCC 为 I2C 模式（接 GND 为 SPI 模式，本文不用）；
  • SCK/SDI：SPI 引脚，I2C 模式下悬空即可。
（2）OLED 模块核心引脚
  • VCC ：3.3V 供电；
  • GND ：共地；
  • SCL ：I2C 时钟线；
  • SDA ：I2C 数据线。

✅ 2. 完整接线表（STM32F103C8T6，通用无错）

本文选用 STM32 的硬件 I2C1 ，引脚为 PB6 = SCL 、PB7 = SDA，两个设备完全共用这组引脚，接线如下，建议对照接线，避免接错：

外设引脚 STM32 引脚 接线说明
BMP280-VCC 3.3V 传感器供电，严禁接 5V 长期使用
BMP280-GND GND 与 STM32、OLED 共地（必须！）
BMP280-SCL PB0 I2C时钟线
BMP280-SDA PB1 I2C数据线
BMP280-SDO GND 配置地址 0x76
BMP280-CSB VCC 启用 I2C 模式
OLED-VCC 3.3V 屏幕供电
OLED-GND GND 共地
OLED-SCL PB6 I2C时钟线
OLED-SDA PB7 I2C数据线

✅ 接线注意事项（新手必看，避坑指南）

  1. 所有设备必须共地，否则 I2C 通信会出现乱码、设备失联等问题；
  2. BMP280 优先接 3.3V，部分 5V 供电的模块内置稳压，但若直接接 5V 可能导致传感器发热、精度下降；
  3. 严禁将 SCL 和 SDA 引脚接反，接反后设备无法通信，OLED 无显示、传感器初始化失败；
  4. 杜邦线尽量短，避免过长导致信号干扰，影响数据稳定性。

三、软件准备（开发环境配置）

✅ 1. 开发环境

  • 图形化配置工具：STM32CubeMX 6.x 版本
  • 编译下载工具：Keil MDK-ARM 5.x 版本
  • 程序下载器：ST-Link（或 USB 转串口，推荐 ST-Link，下载稳定）

✅ 2. STM32CubeMX 配置步骤（图文式步骤，零基础能看懂）

步骤 1：新建工程，选择芯片

打开 STM32CubeMX → 点击Access to MCU Selector → 搜索STM32F103C8T6 → 选中芯片后点击Start Project。

步骤 2：基础配置（必做）
  1. 配置 RCC 时钟：点击左侧RCC → 高速外部时钟HSE选择Crystal/Ceramic Resonator（8MHz 晶振）；
  2. 配置调试接口：点击左侧SYS → 调试模式选择Serial Wire（SWD），方便后续下载和调试程序。
步骤 3：配置硬件 I2C1
  1. 仅需配置OLED的SDA和SCL、BMP280的SDA和SCL。
步骤 4：配置系统时钟树

将 STM32 系统时钟配置为72MHz（F103 的最大主频，性能最佳）：

  • HSE 选择 8MHz → PLL 倍频系数设为 9 → 系统时钟 = 8*9=72MHz；
  • AHB 分频系数 1，APB1 分频系数 2，APB2 分频系数 1；
  • 点击Refresh，确认时钟配置无误，无红色报错。
步骤 5：生成工程代码
  1. 点击顶部Project Manager → 设置工程名称（如BMP280_OLED）、保存路径（路径不能有中文和空格）；
  2. 工具链选择MDK-ARM，勾选Generate peripheral initialization as a pair of .c/.h files per peripheral；
  3. 点击GENERATE CODE生成代码，生成完成后点击Open Project直接打开 Keil 工程。

四、完整代码编写（可直接复制，注释详尽）

本次代码采用模块化开发，结构清晰，分为三部分：① 导入 OLED 驱动代码 ② 编写 BMP280 驱动代码 ③ 编写主函数实现数据采集与显示，所有代码无冗余，新手可直接复制使用。

✅ 步骤 1：导入 0.96 寸 OLED 驱动代码

0.96 寸 I2C OLED 的驱动基于 SSD1306 芯片，为通用驱动，无需修改，直接在工程中添加两个文件即可：

  1. 在 Keil 工程的Src目录下新建oled.c，Inc目录下新建oled.h；
  2. 将 SSD1306 的 I2C 驱动代码复制到这两个文件中（网上可下载通用版，核心功能：初始化、清屏、显示字符、显示字符串）。

关键提示：OLED 的默认 I2C 地址为0x78，若屏幕无显示，可在 oled.h 中修改为0x7A重试。

✅ 步骤 2：编写 BMP280 传感器驱动代码（核心）

在工程中新建两个文件：bmp280.c（放入 Src 目录）和bmp280.h（放入 Inc 目录），这两个文件是 BMP280 的核心驱动，包含初始化、校准参数读取、温压数据读取、海拔计算等所有功能。

BMP280.c

cs 复制代码
void BMP280GetData(float* pressure,float* temperature,float* asl)
{
    static float t;
    static float p;

	bmp280GetPressure();

	t=bmp280CompensateT(bmp280RawTemperature)/100.0;
	p=bmp280CompensateP(bmp280RawPressure)/25600.0;

	presssureFilter(&p,pressure);
	*temperature=(float)t;                                                   /*单位度*/
	*pressure=(float)p ;	                                                   /*单位hPa*/

	*asl=bmp280PressureToAltitude(pressure);	                               /*转换成海拔*/
}

#define CONST_PF 0.1902630958	                                               //(1/5.25588f) Pressure factor
#define FIX_TEMP 25				                                               // Fixed Temperature. ASL is a function of pressure and temperature, but as the temperature changes so much (blow a little towards the flie and watch it drop 5 degrees) it corrupts the ASL estimates.
								                                               // TLDR: Adjusting for temp changes does more harm than good.
/*
 * Converts pressure to altitude above sea level (ASL) in meters
*/
static float bmp280PressureToAltitude(float* pressure/*, float* groundPressure, float* groundTemp*/)
{
    if (*pressure>0)
    {
        return((pow((1015.7f/ *pressure),CONST_PF)-1.0f)*(FIX_TEMP+273.15f))/0.0065f;
    }
    else
    {
        return 0;
    }
}

BMP280.h

cs 复制代码
/**
 ****************************************************************************************************
 * @file        bmp280.h
 * @author      送外卖的工程师
 * @version     V1.0
 * @date        2025-12-27
 * @brief       BMP280驱动代码
 ****************************************************************************************************
 * @attention
 *
 * 实验平台:STM32F103C8T6
 *     CSDN:送外卖的工程师
 * 技术指导VX:wmz14026
 * 淘宝店铺:小马科技
 * 闲鱼店铺:送外卖的工程师
 *
 * 修改说明
 * V1.0.0.251227
 * 第一次发布
 * 注：长期接各种项目设计，提供仿真、实物、原理图、PCB、代码工程、后期指导、操作视频、
   说明文档、各种报告、后期指导等。
 ****************************************************************************************************
 */
#ifndef __BMP280_H
#define __BMP280_H
#include "main.h"
#include "stdbool.h"



//==============================================BMP280硬件接口==================================================
#define		BMP280_IIC_RCC_EN_CLK				__HAL_RCC_GPIOB_CLK_ENABLE();
#define		BMP280_IIC_PORT				        GPIOB
#define		BMP280_IIC_SCL_PIN		            GPIO_PIN_0
#define		BMP280_IIC_SDA_PIN		            GPIO_PIN_1

#define 	BMP280_IIC_SCL(x)				    HAL_GPIO_WritePin(BMP280_IIC_PORT, BMP280_IIC_SCL_PIN,(GPIO_PinState)(x))
#define 	BMP280_IIC_SDA(x)				    HAL_GPIO_WritePin(BMP280_IIC_PORT, BMP280_IIC_SDA_PIN,(GPIO_PinState)(x))
#define 	BMP280_READ_SDA   		            HAL_GPIO_ReadPin(BMP280_IIC_PORT, BMP280_IIC_SDA_PIN)//输入SDA

//=============================================================================================================


#define BMP280_ADDR						(0xEC)
#define BMP280_DEFAULT_CHIP_ID			(0x58)

#define BMP280_CHIP_ID					(0xD0)                                 /* Chip ID Register */
#define BMP280_RST_REG					(0xE0)                                 /* Softreset Register */
#define BMP280_STAT_REG					(0xF3)                                 /* Status Register */
#define BMP280_CTRL_MEAS_REG			(0xF4)                                 /* Ctrl Measure Register */
#define BMP280_CONFIG_REG				(0xF5)                                 /* Configuration Register */
#define BMP280_PRESSURE_MSB_REG			(0xF7)                                 /* Pressure MSB Register */
#define BMP280_PRESSURE_LSB_REG			(0xF8)                                 /* Pressure LSB Register */
#define BMP280_PRESSURE_XLSB_REG		(0xF9)                                 /* Pressure XLSB Register */
#define BMP280_TEMPERATURE_MSB_REG		(0xFA)                                 /* Temperature MSB Reg */
#define BMP280_TEMPERATURE_LSB_REG		(0xFB)                                 /* Temperature LSB Reg */
#define BMP280_TEMPERATURE_XLSB_REG		(0xFC)                                 /* Temperature XLSB Reg */

#define BMP280_SLEEP_MODE				(0x00)
#define BMP280_FORCED_MODE				(0x01)
#define BMP280_NORMAL_MODE				(0x03)

#define BMP280_TEMPERATURE_CALIB_DIG_T1_LSB_REG             (0x88)
#define BMP280_PRESSURE_TEMPERATURE_CALIB_DATA_LENGTH       (24)
#define BMP280_DATA_FRAME_SIZE			(6)

#define BMP280_OVERSAMP_SKIPPED			(0x00)
#define BMP280_OVERSAMP_1X				(0x01)
#define BMP280_OVERSAMP_2X				(0x02)
#define BMP280_OVERSAMP_4X				(0x03)
#define BMP280_OVERSAMP_8X				(0x04)
#define BMP280_OVERSAMP_16X				(0x05)

//IIC所有操作函数
void BMP_IIC_Init(void);                                                           //初始化IIC的IO口
void BMP_IIC_Start(void);				                                           //发送IIC开始信号
void BMP_IIC_Stop(void);	  			                                           //发送IIC停止信号
void BMP_IIC_Send_Byte(uint8_t txd);			                                           //IIC发送一个字节
uint8_t BMP_IIC_Read_Byte(unsigned char ack);                                           //IIC读取一个字节
uint8_t BMP_IIC_Wait_Ack(void); 				                                           //IIC等待ACK信号
void BMP_IIC_Ack(void);					                                           //IIC发送ACK信号
void BMP_IIC_NAck(void);				                                           //IIC不发送ACK信号

void IIC_Write_One_Byte(uint8_t daddr,uint8_t addr,uint8_t data);
uint8_t IIC_Read_One_Byte(uint8_t daddr,uint8_t addr);

uint8_t iicDevReadByte(uint8_t devaddr,uint8_t addr);	                                       /*读一字节*/
void iicDevWriteByte(uint8_t devaddr,uint8_t addr,uint8_t data);	                           /*写一字节*/
void iicDevRead(uint8_t devaddr,uint8_t addr,uint8_t len,uint8_t *rbuf);                           /*连续读取多个字节*/
void iicDevWrite(uint8_t devaddr,uint8_t addr,uint8_t len,uint8_t *wbuf);                          /*连续写入多个字节*/


bool BMP280Init(void);
void BMP280GetData(float* pressure, float* temperature, float* asl);





#endif

✅ 代码编译注意事项（新手必看，解决编译报错）

编译代码时，新手大概率会遇到 2 个报错，以下是解决方案，必须配置，否则编译失败：

  1. 开启微库（Use MicroLIB） ：Keil 中点击Options for Target → Target → 勾选Use MicroLIB，解决sprintf格式化浮点数报错；
  2. 链接数学库 ：点击Options for Target → Editor → Misc Controls，输入--cpu Cortex-M3 -lm，解决pow（幂函数）、sqrt等数学函数未定义的报错；
  3. 若提示OLED_xxx函数未定义，检查 OLED 驱动文件是否正确添加到工程中，头文件是否包含。

五、程序下载与测试效果

✅ 1. 编译下载程序

  1. 在 Keil 中点击Build编译代码，无报错后点击Download下载程序到 STM32；
  2. 下载完成后，给 STM32 供电，此时 OLED 屏幕会点亮。

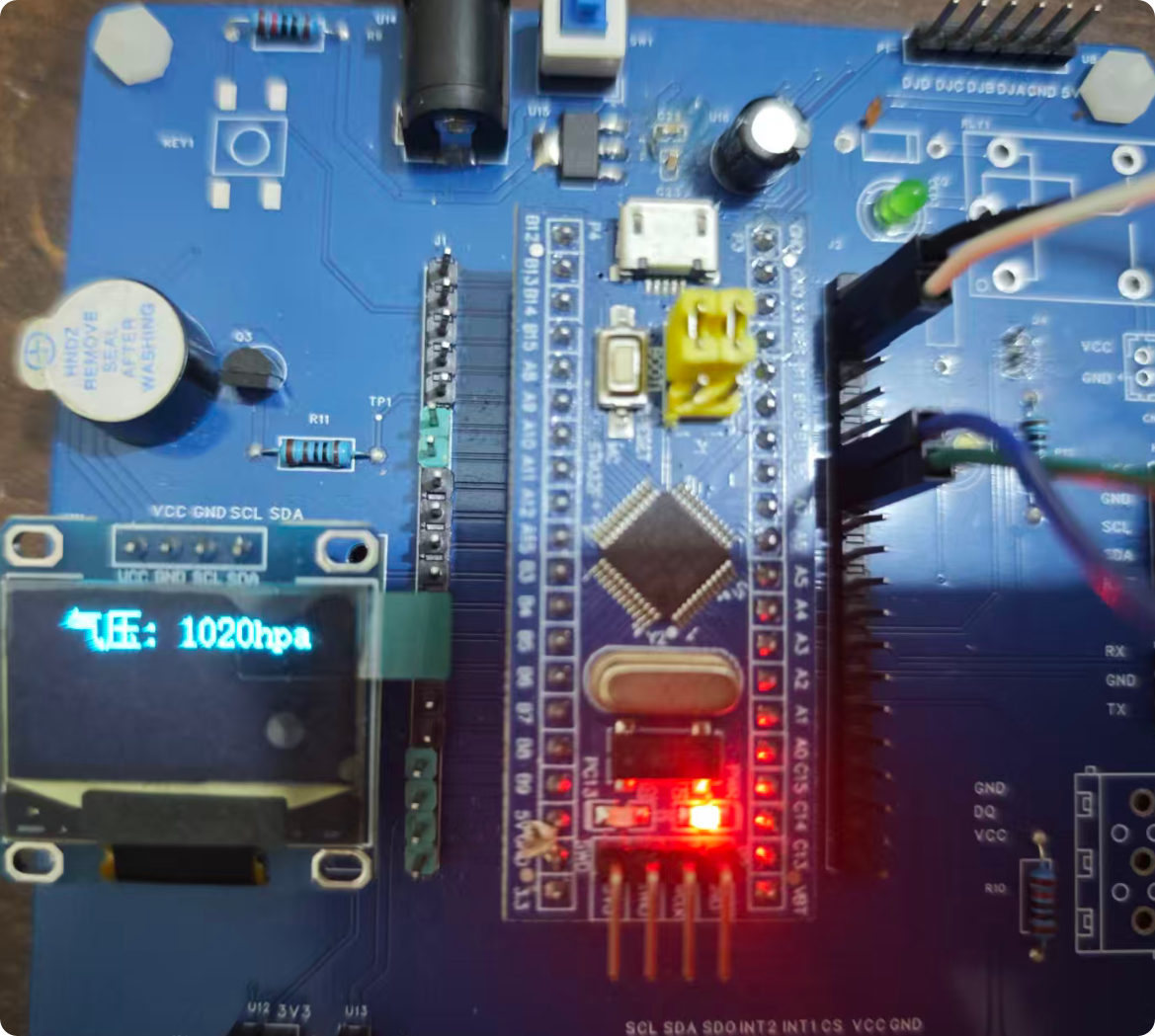

✅ 2. 测试效果

  1. OLED 屏幕会显示标题、实时大气压强，显示稳定；
  2. 抬起传感器，海拔高度会增加，放下则减少，数据变化符合实际物理规律；
  3. 正常环境下，气压值在 1000~1020hPa 之间，海拔根据当地实际高度显示。

六、常见问题解决（新手避坑，最全解决方案）

这部分是重中之重，新手在调试时大概率会遇到以下问题，所有问题均为实测中出现的高频问题，解决方案精准有效：

❌ 问题 1：OLED 屏幕无任何显示

  1. 检查 OLED 的 VCC 和 GND 是否接对，确保 3.3V 供电正常；
  2. 确认 OLED 的 I2C 地址是0x78还是0x7A，在 oled.h 中修改地址重试；
  3. 检查 SCL 和 SDA 引脚是否接反，PB6=SCL，PB7=SDA，接反后无显示；
  4. 所有设备必须共地，无共地则 I2C 通信失败。

❌ 问题 2：BMP280 初始化失败（程序卡死在 while (1)）

  1. 传感器供电问题：BMP280 必须接 3.3V，接 5V 可能导致传感器烧毁，无法通信；
  2. I2C 地址错误：SDO 接 GND 地址是 0x76（写地址 0xEE），接 VCC 是 0x77（写地址 0xF0），在 bmp280.h 中修改地址；
  3. SCL/SDA 引脚接反，或传感器未共地；
  4. 传感器硬件损坏：更换 BMP280 模块重试。

❌ 问题 3：气压数据显示异常（如气压 0hPa）

  1. 未读取校准参数：BMP280 必须读取校准参数才能计算出正确数据，检查代码;
  2. 传感器未进入工作模式：检查BMP280_CTRL_MEAS寄存器的配置值是否为 0x77；
  3. 数据读取顺序错误：BMP280 的温压数据是 6 个字节，必须按顺序读取，不能拆分。

❌ 问题 4：数据显示乱码、跳动严重

  1. 杜邦线过长，导致信号干扰，更换短的杜邦线；
  2. 电源纹波过大，给传感器的 VCC 引脚并联一个 0.1μF 的滤波电容；
  3. 延时时间过短，增大HAL_Delay(200)的数值，降低刷新频率。

七、功能扩展（进阶开发，可选）

本教程实现了基础的气压采集与显示，可根据需求轻松扩展以下功能，适合项目升级：

  1. 串口打印数据：添加 USART 串口配置，将气压数据通过串口打印到电脑串口助手，便于数据记录；
  2. 气压预警功能：当气压低于 980hPa 时，通过 GPIO 控制 LED 闪烁，实现低气压预警；
  3. 多传感器联合采集：搭配 DHT11/DHT22 温湿度传感器，同时显示温度、湿度、气压、海拔，打造完整气象站。
