一、基础概念
- LVS 核心
Linux Virtual Server，内核层高性能高可用负载均衡集群技术，章文嵩博士开发，Linux 内核标准模块，核心是把前端请求分发到后端真实服务器（RS），提升并发和可用性。
- 集群 vs 分布式
|------|----------------------|---------------------------|
| 维度 | 集群 | 分布式 |
| 部署 | 同一业务部署在多台服务器 | 业务拆分子业务，各子业务部署在不同服务器 |
| 节点功能 | 所有节点功能、代码、数据一致 | 各节点功能、代码、数据不同，组合成完整业务 |
| 效率提升 | 提高单位时间处理任务数（提升并发） | 缩短单个任务执行时间 |
| 故障影响 | 单节点故障，其他节点可替代，业务不受影响 | 影响单节点故障，对应子业务失效，整体业务可能出问题 |
- 集群类型
LB（负载均衡）：多主机分摊访问请求，核心是 LVS 的应用场景
HA（高可用）：解决单点故障（SPOF），核心指标可用性 A=MTBF/(MTBF+MTTR)，常用 3/4/5 个 9 衡量
HPC（高性能计算）：海量数据并行计算，非 LVS 相关重点
- 性能扩展方式
Scale UP（向上扩展）：升级单台服务器硬件，上限低、成本高
Scale Out（向外扩展）：增加服务器数量，通过调度分配请求，LVS 是该方式的核心实现
二、LVS 核心术语
VS：Virtual Server，调度器，负责请求分发
RS：Real Server，真实服务器，实际处理用户请求
CIP：Client IP，客户端 IP
VIP：Virtual IP，对外提供服务的虚拟 IP，客户端访问入口
DIP：Director IP，调度器内网 IP，和后端 RS 通信
RIP：Real Server IP，真实服务器 IP
核心访问流程：CIP <--> VIP == DIP <--> RIP
三、LVS 四大工作模式
核心对比表
|---------|-----------------|--------------------------|------------------------|------|---------------------------|
| 模式 | 转发核心 | 网络要求 | 数据流向 | 端口映射 | 核心特点 / 适用场景 |
| NAT | 修改请求目标 IP（DNAT） | RIP&DIP 同私网，RS 网关指向 DIP | 请求 + 响应均经 VS | 支持 | 配置简单，VS 易成瓶颈，适合小型集群 |
| DR | 重新封装 MAC 首部 | VS&RS 同一物理网络，RS 网关指向路由 | 请求经 VS，响应 RS 直连客户端 | 不支持 | 性能最优，无 VS 瓶颈，需解决 VIP 地址冲突 |
| TUN | 原 IP 外封装新 IP 首部 | DIP/VIP/RIP 均为公网，RS 支持隧道 | 支持隧道请求经 VS，响应 RS 直连客户端 | 不支持 | 支持跨网络 / 跨地域部署 RS |
| FULLNAT | 同时修改请求源 + 目标 IP | VIP 公网，DIP/RIP 私网（可不同网段） | 请求 + 响应均经 VS | 支持 | 内核默认不支持，复杂网络场景可用 |
重点模式细节
- NAT 模式
核心：多目标 IP 的 DNAT，VS 做地址 / 端口转换，RS 只认 DIP
缺点：所有报文经 VS，高并发下 VS 易阻塞
注意：做 LVS 时需清空 iptables 规则，避免干扰 IPVS 工作
- DR 模式
关键：VS 和所有 RS 都要配置 VIP，需解决 ARP 地址冲突
冲突解决：修改 RS 内核 ARP 参数（arp_ignore=1、arp_announce=2），或用 arptables、前端网关静态绑定
特点：源 / 目标 IP / 端口不变，仅改 MAC，转发效率最高
四、LVS 调度算法
分静态（不考虑 RS 负载）和动态（根据 RS 实时负载调度），4.15 + 内核新增 2 种专用算法
- 静态算法
RR：轮询，请求平均分配，适合 RS 配置一致的场景
WRR：加权轮询，为 RS 设权重，权重高被调度次数多，适合 RS 配置不一致
SH：源地址哈希，同一源 IP 始终到同一 RS，实现会话绑定，易导致负载不均
DH：目标地址哈希，同一目标 IP 始终到同一 RS，适合正向代理缓存（如宽带运营商）
- 动态算法（负载值 Overhead 越小，优先级越高）
LC：最少连接，Overhead = 活跃连接 ×256 + 非活跃连接，适合长连接应用
WLC：加权最少连接，LVS默认算法，Overhead=(活跃 ×256 + 非活跃)/ 权重，适配绝大多数场景
SED：最短预期延迟，初始高权重 RS 优先，Overhead=(活跃 + 1 + 非活跃)×256 / 权重
NQ：永不排队，第一轮均匀分配，后续按 SED 调度，避免低权重 RS 无请求
LBLC/LBLCR：基于本地的最少连接（动态 DH），适合正向代理，LBLCR 解决 LBLC 负载不均问题
- 4.15 + 内核新增算法
FO：加权故障转移，调度到未过载的最高权重 RS，可标记过载节点，适合灰度发布
OVF：溢出连接，调度到权重最高且活跃连接 < 权重的 RS，适合高并发场景
五、LVS 部署工具：ipvsadm
- 基础信息
安装：yum install ipvsadm -y
核心文件：主程序 /usr/sbin/ipvsadm，规则文件 /etc/sysconfig/ipvsadm
服务：ipvsadm.service，开启开机自启可持久化规则
- 核心命令（高频）
集群服务管理
新增：ipvsadm -A -t VIP: 端口 -s 算法（如 rr/wrr/wlc）
修改：ipvsadm -E -t VIP: 端口 -s 新算法 [-p 超时时间]
删除：ipvsadm -D -t VIP: 端口
清空所有规则：ipvsadm -C
保存规则：ipvsadm -Sn > 配置文件路径
重载规则：ipvsadm -R < 配置文件路径
真实服务器（RS）管理
新增：ipvsadm -a -t VIP: 端口 -r RIP: 端口 -m/-g/-i [-w 权重]
-m：NAT 模式，-g：DR 模式（默认），-i：TUN 模式
修改：ipvsadm -e （参数同新增）
删除：ipvsadm -d -t VIP: 端口 -r RIP: 端口
查看 / 统计
查看规则：ipvsadm -Ln（-n 不解析 IP，更清晰）
流量统计：ipvsadm -Ln --rate（查看 CPS / 入站 / 出站速率）
清空计数器：ipvsadm -Z [-t VIP: 端口]
六、实战核心配置（NAT/DR）
- NAT 模式（核心步骤）
环境设置
一个同时有仅主机模式和nat模式的vs主机，两台仅主机模式是主机
VS主机中

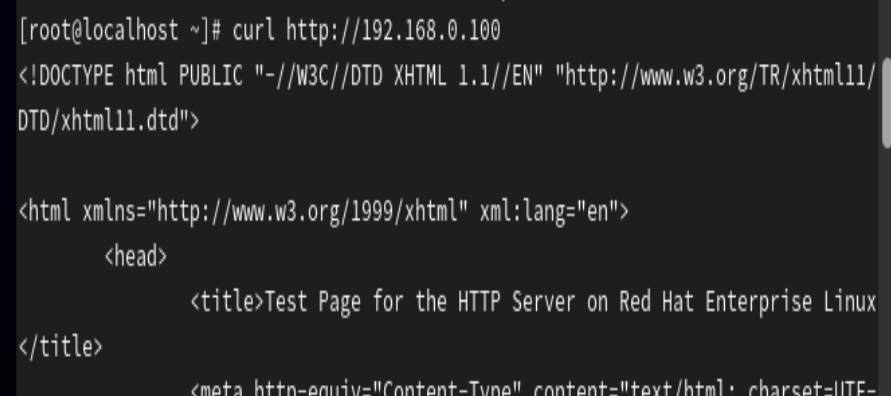

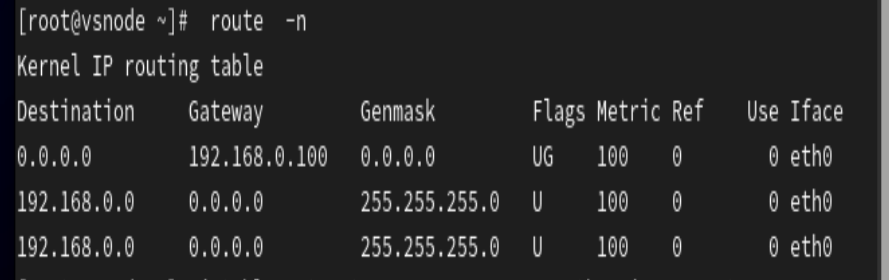

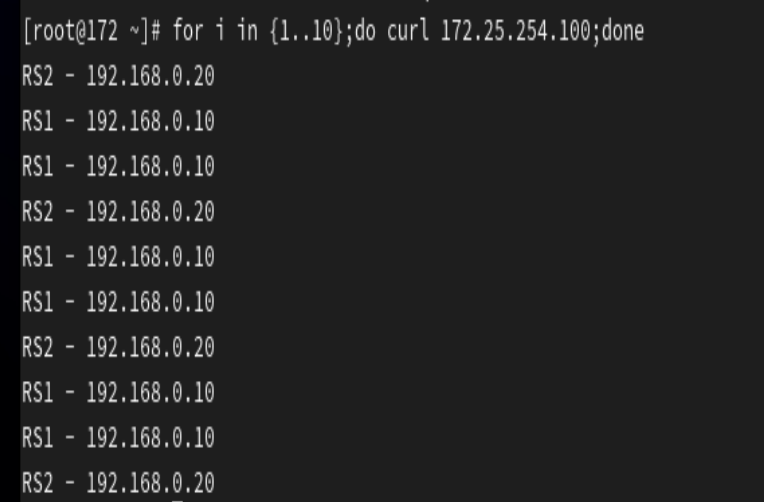

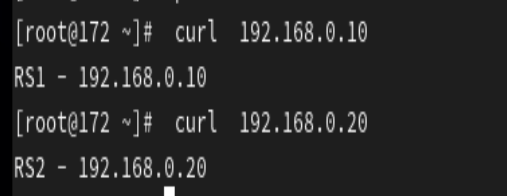

root@vsnode \~\]# vmset.sh eth0 172.25.254.100 vsnode \[root@vsnode \~\]# vmset.sh eth1 192.168.0.100 vsnode noroute RS1，RS2都差不多 \[root@RS1 \~\]# vmset.sh eth0 192.168.0.10 RS1 noroute \[root@RS1 \~\]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100 \[root@RS1 \~\]# nmcli connection reload \[root@RS1 \~\]# nmcli connection up eth0 \[root@RS1 \~\]# dnf install httpd -y \[root@RS1 \~\]# systemctl enable --now httpd \[root@RS1 \~\]# echo RS1 - 192.168.0.10 \> /var/www/html/index.html 测试：  模式实现 vs机上 开启内核路由功能；编写策略；更改权重 \[root@vsnode \~\]# echo net.ipv4.ip_forward=1 \>\> /etc/sysctl.conf \[root@vsnode \~\]# sysctl -p net.ipv4.ip_forward = 1 \[root@vsnode \~\]# ipvsadm -C \[root@vsnode \~\]# ipvsadm -A -t 172.25.254.100:80 -s wrr \[root@vsnode \~\]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 1 \[root@vsnode \~\]# ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.20:80 -m -w 1 \[root@vsnode \~\]# ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2  2. DR 模式（核心步骤，重点解决 VIP 冲突） 在路由器中（两种网络类型） \[root@router \~\]# systemctl disable --now ipvsadm.service Removed "/etc/systemd/system/multi-user.target.wants/ipvsadm.service". \[root@router \~\]# ipvsadm -C \[root@router \~\]# vmset.sh eth0 172.25.254.100 vsnode \[root@router \~\]# vmset.sh eth1 192.168.0.100 vsnode noroute、 设定内核路由功能 \[root@router \~\]# echo net.ipv4.ip_forward=1 \>\> /etc/sysctl.conf 数据转发策略 \[root@router \~\]# iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100 vsnode 调度器 \[root@vsnode \~\]# vmset.sh eth0 192.168.0.200 vsnode noroute \[root@vsnode \~\]# vim /etc/NetworkManager/system-connections/eth0.nmconnection \[root@vsnode \~\]# iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 172.25.254.100 检测  #客户端 \[root@client \~\]# vmset.sh eth0 172.25.254.99 client 测试  rs1 rs2差不多 \[root@RS1 \~\]# vmset.sh eth0 192.168.0.10 RS1 noroute \[root@RS1 \~\]# nmcli connection modify eth0 ipv4.gateway 192.168.0.100 \[root@RS1 \~\]# nmcli connection reload \[root@RS1 \~\]# nmcli connection up eth0 \[root@RS1 \~\]# route -n Kernel IP routing table Destination Gateway Genmask Flags Metric Ref Use Iface 0.0.0.0 192.168.0.100 0.0.0.0 UG 100 0 0 eth0 192.168.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0 设定vip \[root@RS1 \~\]# cd /etc/NetworkManager/system-connections/ \[root@RS1 system-connections\]# cp -p eth0.nmconnection lo.nmconnection \[root@RS1 system-connections\]# vim lo.nmconnection \[connection
id=lo
type=loopback
interface-name=lo
ethernet
ipv4
address1=127.0.0.1/8
address2=192.168.0.200/32
method=manual

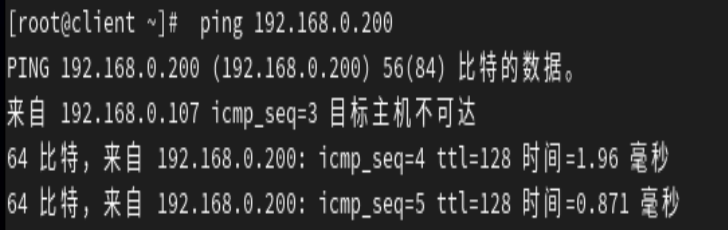

root@RS1 system-connections\]# nmcli connection reload \[root@RS1 system-connections\]# nmcli connection up lo #arp禁止响应 \[root@rs1 \~\]# echo 1 \> /proc/sys/net/ipv4/conf/all/arp_ignore \[root@rs1 \~\]# echo 1 \> /proc/sys/net/ipv4/conf/lo/arp_ignore \[root@rs1 \~\]# echo 2 \> /proc/sys/net/ipv4/conf/lo/arp_announce \[root@rs1 \~\]# echo 2 \> /proc/sys/net/ipv4/conf/all/arp_announce 测试  七、核心总结 LVS 是四层（TCP/UDP） 负载均衡，内核层实现，性能远高于应用层的 Nginx/HAProxy，适合高并发入口调度 生产环境首选 DR 模式，性能最优，需重点解决 VIP 的 ARP 冲突问题；小型集群可选用 NAT 模式，配置简单 调度算法默认用WLC，需会话保持用持久连接，灰度发布用 4.15 + 内核的FO 算法 ipvsadm 是 LVS 核心配置工具，高频命令需熟记，规则一定要保存 + 开机自启 多端口调度错乱用防火墙标记，这是 LVS 实战必备技巧 生产环境常搭配 Keepalived 实现 VS 的高可用，解决调度器单点故障问题
