4G AT命令解析框架LwAtParser V2.0设计及实现(基于uCOS II)--中级篇 第七章 TCP协议实现

7 TCP 协议实现

7.1 数据结构

7.1.1 存放接收数据的数组

uint8_t gTcp_RxBufTCP_CHANNEL_NUMTCP_RXBUF_MAXLEN;

7.1.2 tcp client 的连接状态数组

uint8_t Tcp_StateTCP_CHANNEL_NUM = {OFF_LINE};

7.1.3 每个连接的邮箱

static OS_EVENT *Tcp_MboxTCP_CHANNEL_NUM;

7.1.4 环形缓冲区

static struct ringbuffer tcp_rx_ringbufferTCP_CHANNEL_NUM;

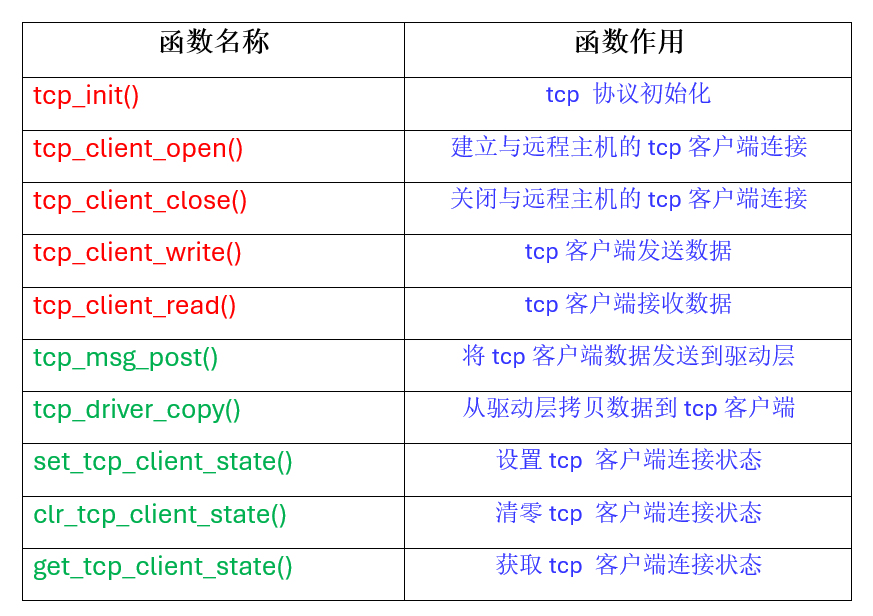

7.2 TCP 协议API接口函数实现

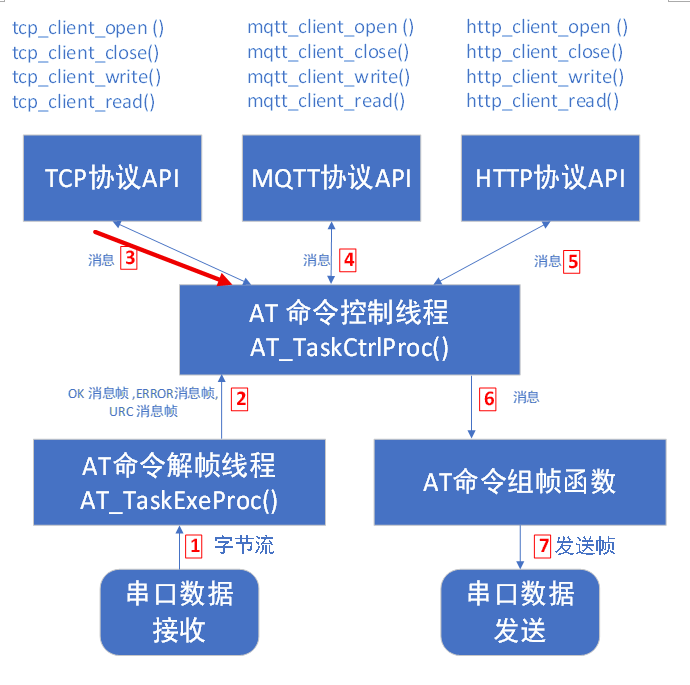

7.2.1 设计目标和原则

模块化,本模块仅提供tcp协议API接口函数。

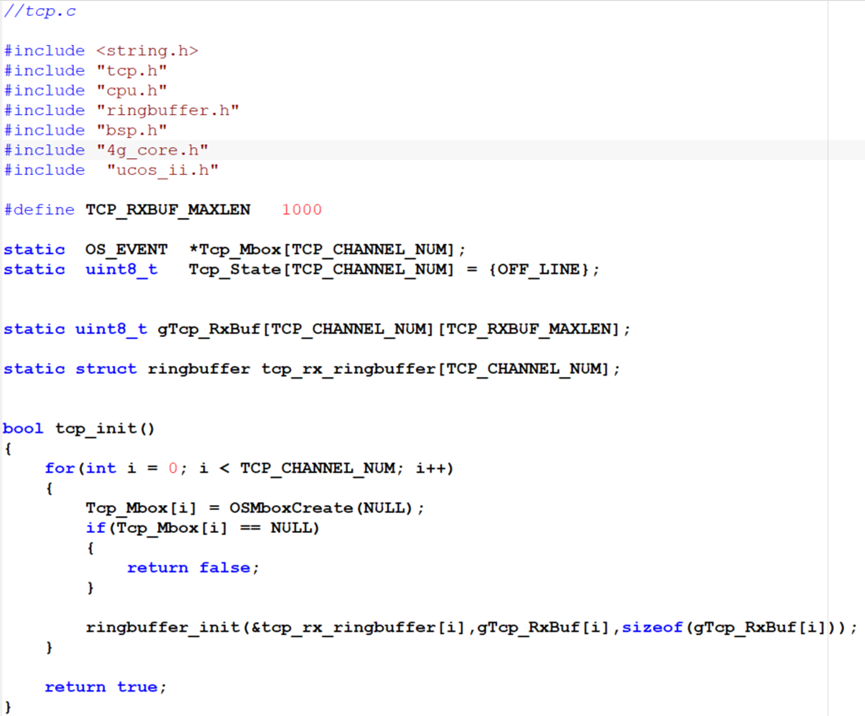

7.2.2 tcp_init()

tcp协议初始化。

7.2.3 tcp_client_open()

建立与远程主机的tcp客户端连接。

7.2.4 tcp_client_close()

关闭与远程主机的tcp客户端连接。

7.2.5 tcp_client_write()

tcp客户端发送数据。

7.2.6 tcp_client_read()

tcp客户端接收数据

7.2.7 tcp_msg_post()

将tcp客户端数据发送到驱动层。

7.2.8 tcp_driver_copy()

从驱动层拷贝数据到tcp客户端

7.3 TCP 协议AT命令实现

为了协议的可扩展性,不在4g_core.c 中添加代码了,添加两个文件4g_tcp.h 和4g_tcp.c。

类似的,将来扩充mqtt协议的话,只需要添加4g_mqtt.h 和 4g_mqtt.c。

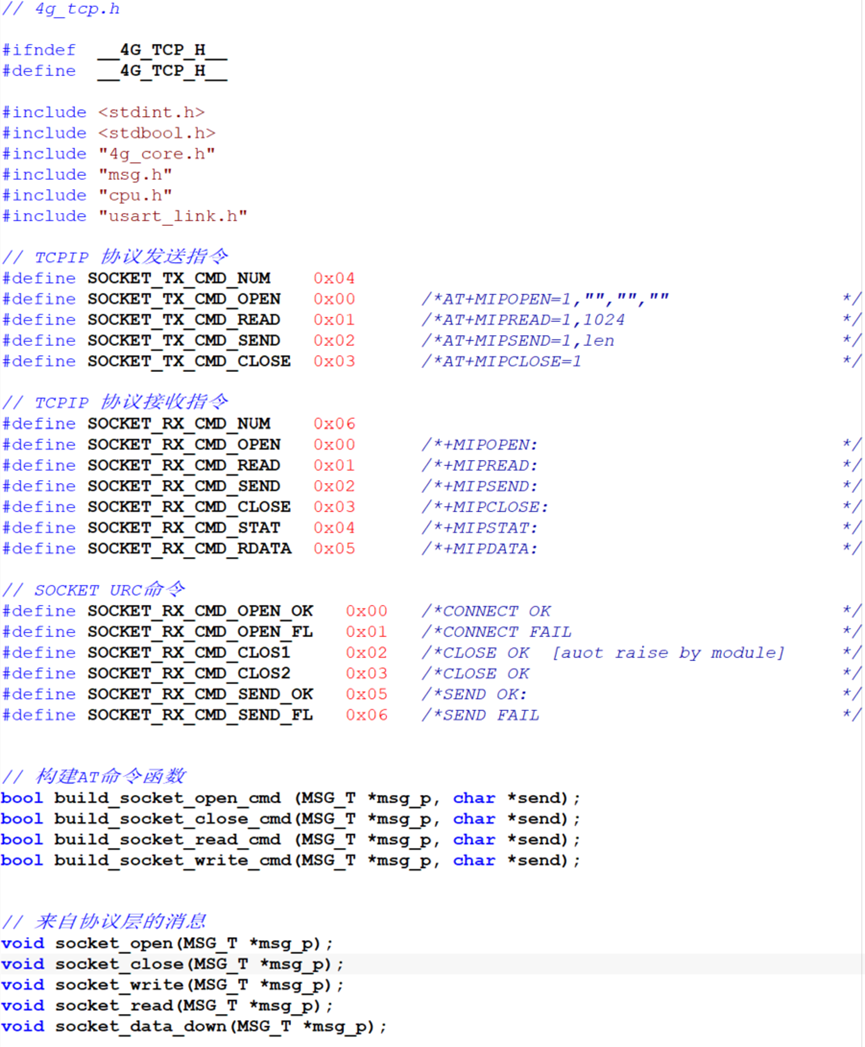

7.3.1 4g_tcp.h

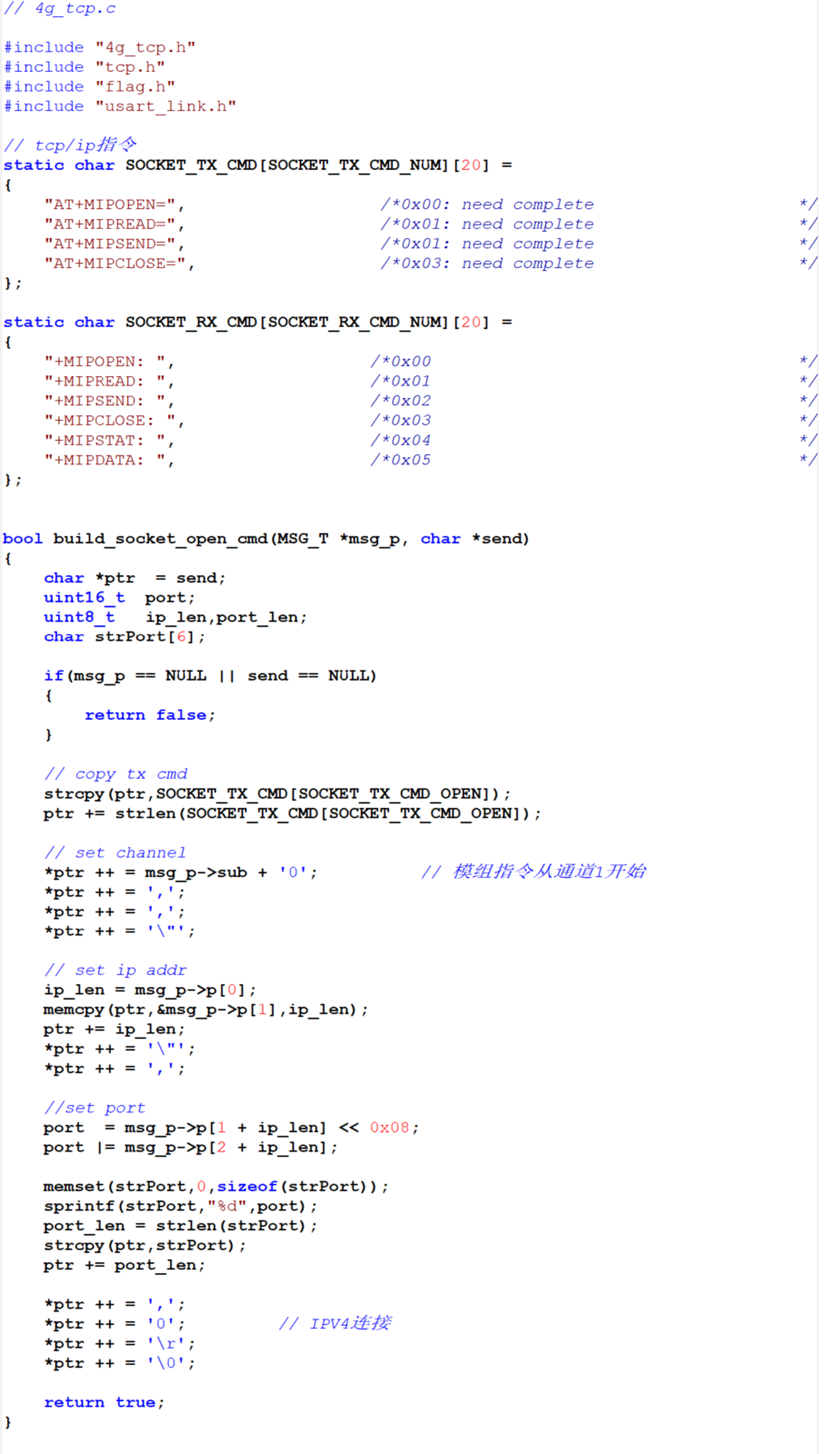

7.3.2 4g_tcp.c

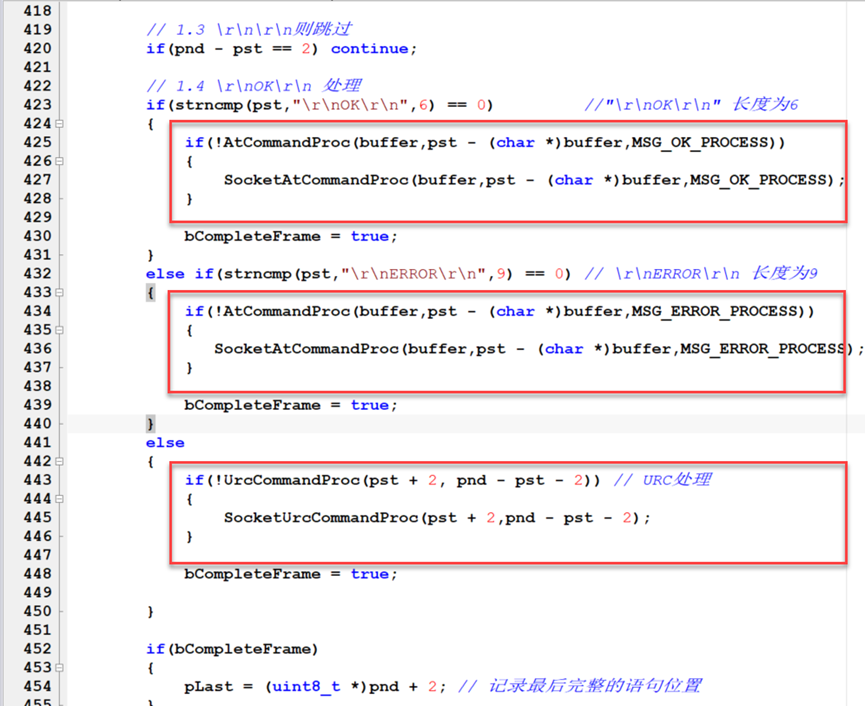

7.3.3 4g_core.c修改

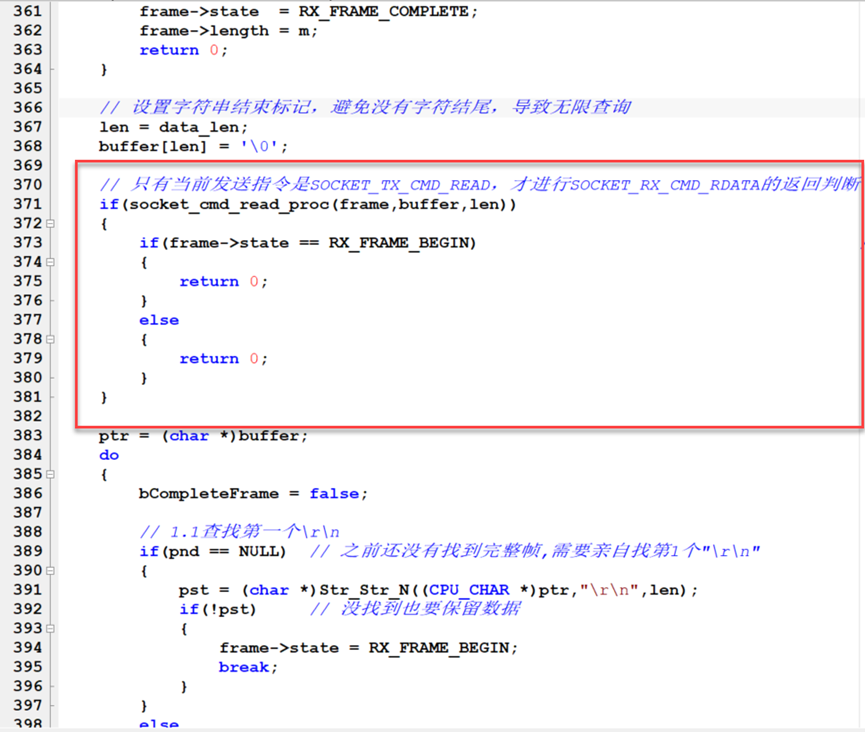

7.3.3.1 PTL_COM1_RxPROC()函数

7.4 案例--TCP Task 任务

7.4.1 建立连接

res = tcp_client_open(1,"101.200.0.74",18935,TCP_IPV4);

阻塞,超时60秒。可能的失败原因,网络不可用。

7.4.2 读取数据

res_len = tcp_client_read(1,data,sizeof(data));

无阻塞读取,网络断了,返回-1; 没有数据,返回0; 大于0的数据表示实际读取到的数据长度。

7.4.3 发送数据

tcp_client_write(1,data,res_len);

将接收到的数据,原文回传给远程主机。

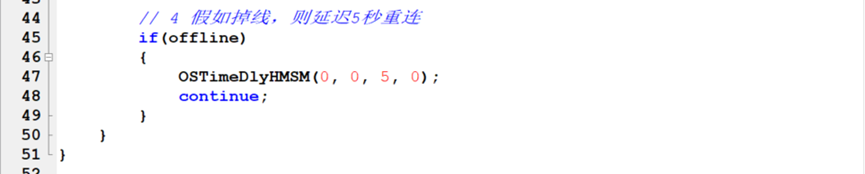

7.4.4 断线重连
