MCP协议架构模式详解:从基础到多种组合变体

MCP协议架构模式详解:从基础到多种组合变体

引言

MCP(Model Context Protocol)是一种开放协议,旨在让AI Agent能够无缝接入各类工具和数据源。其核心组件包括 **Host**(承载Agent的运行环境)、**Client**(协议客户端)和 **Server**(提供资源和工具的服务端)。MCP定义了两种标准传输方式:**Stdio**(本地进程间通信)和 **SSE/stream-HTTP**(远程网络通信)。基于这些基础,MCP的部署和访问关系可以衍生出多种灵活的模式,满足不同场景的需求。本文将系统梳理这些架构模式,并通过图示帮助读者直观理解。


一、基础架构模式

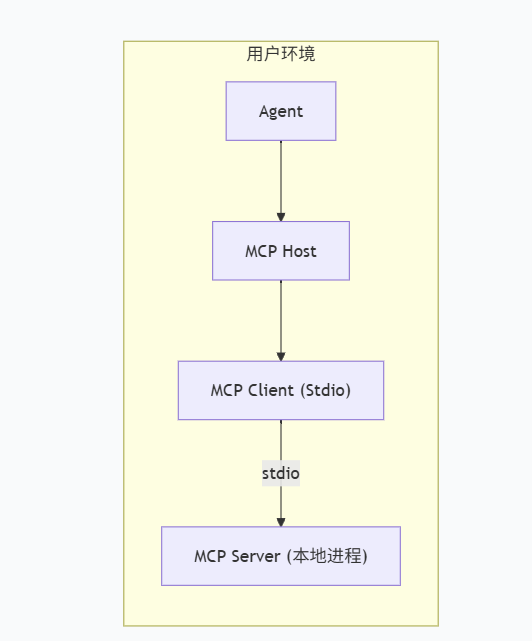

1. 本地 Stdio 模式

MCP Server 与 Client 位于同一主机,Client 通过标准输入输出(stdio)启动并与 Server 进程通信。

**适用场景**:需要访问本地文件系统、数据库或私有工具,且要求低延迟、高安全隔离。

```mermaid

flowchart LR

subgraph "用户环境"

Host"MCP Host"

Agent"Agent"

Client"MCP Client (Stdio)"

Server"MCP Server (本地进程)"

end

Agent --> Host

Host --> Client

Client -- "stdio" --> Server

```

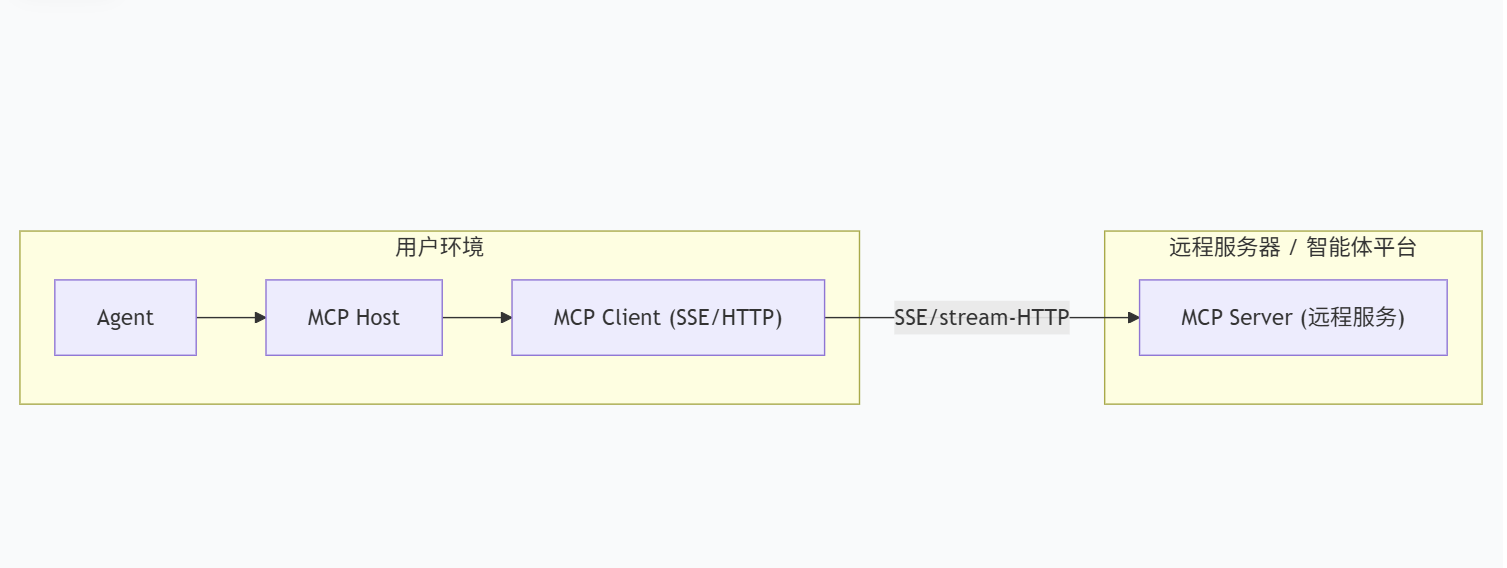

2. 远程 SSE/HTTP 模式

MCP Server 作为独立服务部署在远程,Client 通过 SSE 或流式 HTTP 与其通信。

**适用场景**:多客户端共享同一组工具(如企业内部API网关)、Server 依赖云端环境(如大模型服务)。

```mermaid

flowchart LR

subgraph "用户环境"

Host"MCP Host"

Agent"Agent"

Client"MCP Client (SSE/HTTP)"

end

subgraph "远程服务器 / 智能体平台"

Server"MCP Server (远程服务)"

end

Agent --> Host

Host --> Client

Client -- "SSE/stream-HTTP" --> Server

```


二、多种变体与组合模式

3. 多 Server 聚合模式

一个 MCP Client 同时连接多个 Server(本地或远程),将它们的工具/资源聚合后供 Agent 统一调用。

**特点**:Agent 无需感知后端分布,像调用本地函数一样无缝访问不同来源的能力。

**适用场景**:需要同时操作本地文件和云端 API(如 GitHub + 本地数据库)。

```mermaid

flowchart LR

subgraph "用户环境"

Host"MCP Host"

Agent"Agent"

Client"MCP Client (聚合)"

ServerA"MCP Server A (本地 Stdio)"

end

subgraph "云端"

ServerB"MCP Server B (远程 SSE)"

ServerC"MCP Server C (远程 SSE)"

end

Agent --> Host

Host --> Client

Client -- "stdio" --> ServerA

Client -- "SSE" --> ServerB

Client -- "SSE" --> ServerC

```

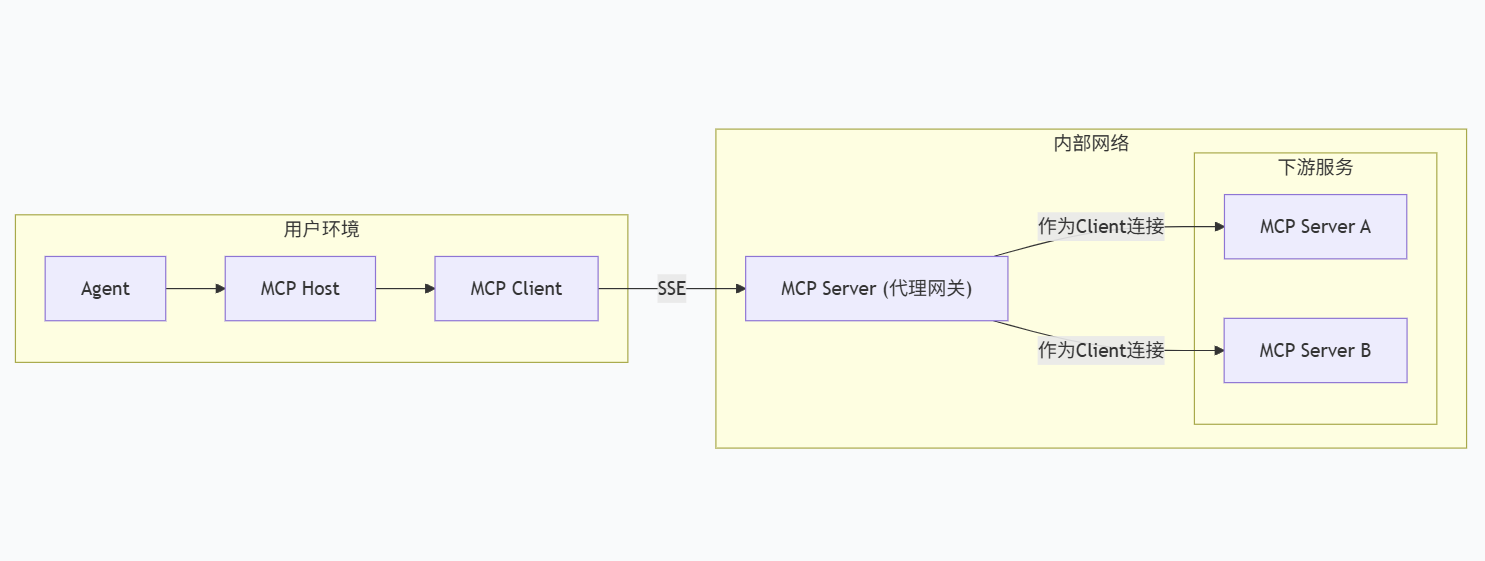

4. 链式代理模式

MCP Server 本身也实现 Client 功能,可充当代理网关,将请求转发给下游的其他 Server。

**特点**:实现路由、鉴权、协议转换的集中控制,适合微服务架构。

**适用场景**:企业内部统一暴露多个后端 MCP 服务,或需要动态路由的场景。

```mermaid

flowchart LR

subgraph "用户环境"

Host"MCP Host"

Agent"Agent"

Client"MCP Client"

end

subgraph "内部网络"

Gateway"MCP Server (代理网关)"

subgraph "下游服务"

ServerA"MCP Server A"

ServerB"MCP Server B"

end

end

Agent --> Host

Host --> Client

Client -- "SSE" --> Gateway

Gateway -- "作为Client连接" --> ServerA

Gateway -- "作为Client连接" --> ServerB

```

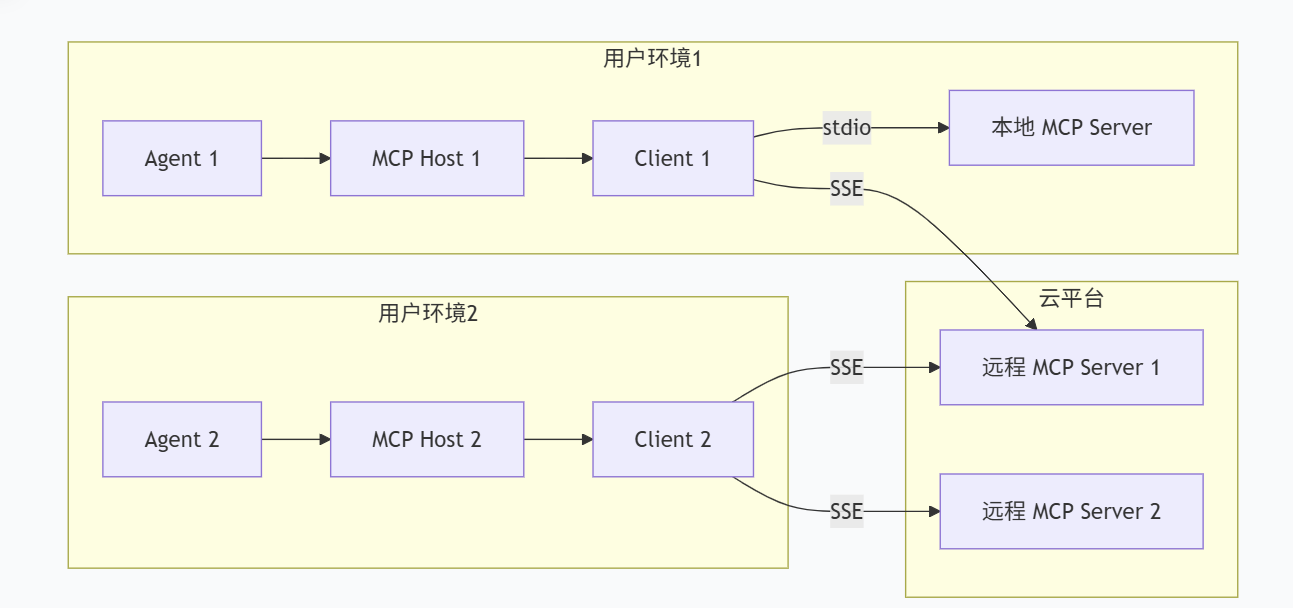

5. 混合部署模式

多个用户环境共存,各自拥有本地 Server,同时共享部分远程 Server,形成复杂拓扑。

**特点**:去中心化,灵活扩展,适合多团队协作或跨地域部署。

**适用场景**:多个开发人员共享测试环境的远程工具,同时保留本地私有工具。

```mermaid

flowchart LR

subgraph "用户环境1"

Host1"MCP Host 1"

Agent1"Agent 1"

Client1"Client 1"

LocalServer"本地 MCP Server"

end

subgraph "用户环境2"

Host2"MCP Host 2"

Agent2"Agent 2"

Client2"Client 2"

end

subgraph "云平台"

RemoteServer1"远程 MCP Server 1"

RemoteServer2"远程 MCP Server 2"

end

Agent1 --> Host1

Host1 --> Client1

Client1 -- "stdio" --> LocalServer

Client1 -- "SSE" --> RemoteServer1

Agent2 --> Host2

Host2 --> Client2

Client2 -- "SSE" --> RemoteServer1

Client2 -- "SSE" --> RemoteServer2

```

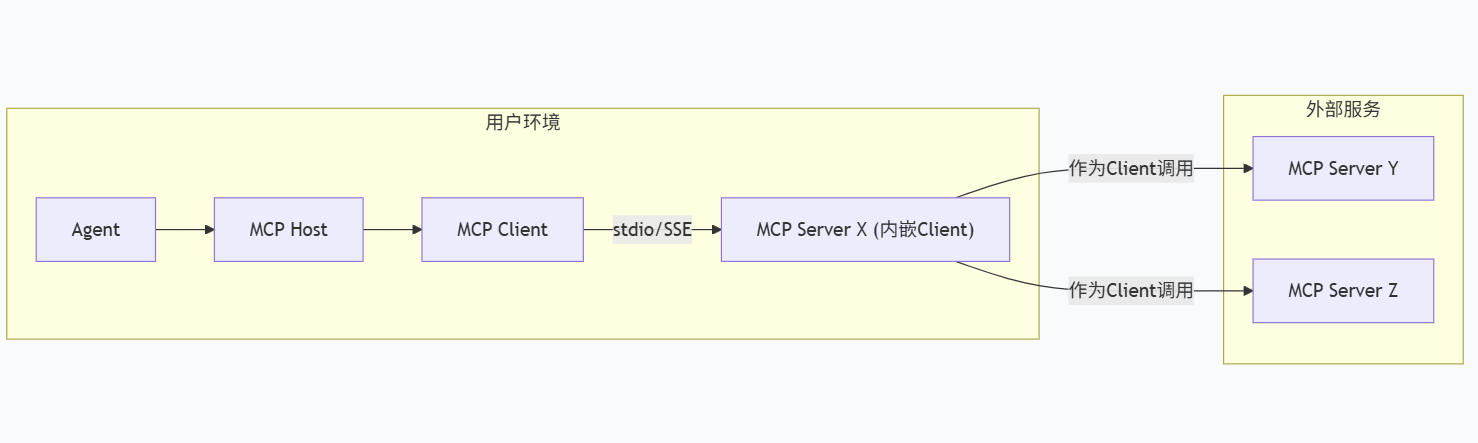

6. Server 内嵌 Client 模式(递归调用)

MCP Server 内部实现 Client 功能,在处理请求时可以主动调用其他 Server,组合结果后返回。

**特点**:支持构建复合工具和工作流编排,Server 之间可形成调用链。

**适用场景**:需要将多个基础工具组合成高级功能(如"查询订单并发送邮件")。

```mermaid

flowchart LR

subgraph "用户环境"

Host"MCP Host"

Agent"Agent"

Client"MCP Client"

ServerX"MCP Server X (内嵌Client)"

end

subgraph "外部服务"

ServerY"MCP Server Y"

ServerZ"MCP Server Z"

end

Agent --> Host

Host --> Client

Client -- "stdio/SSE" --> ServerX

ServerX -- "作为Client调用" --> ServerY

ServerX -- "作为Client调用" --> ServerZ

```

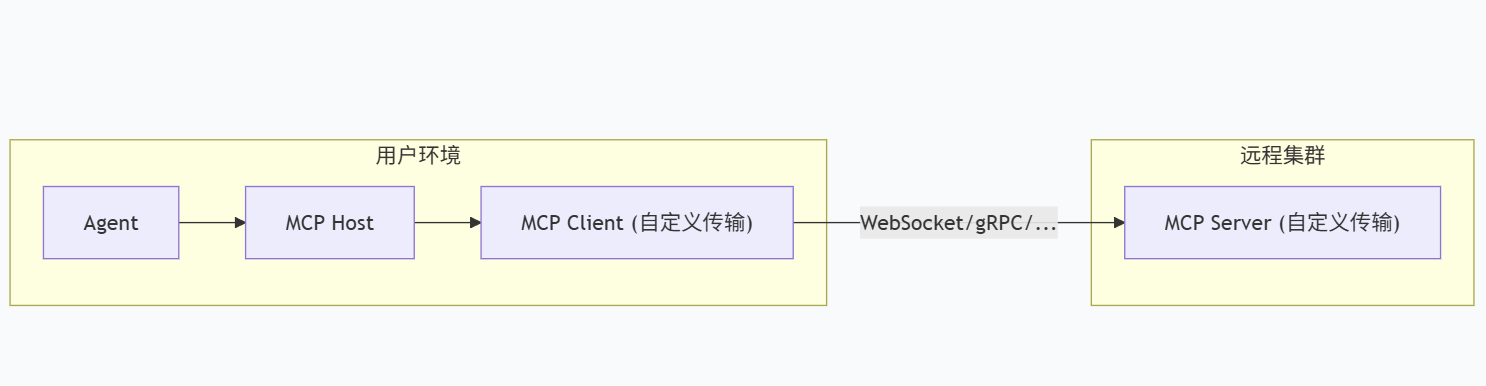

7. 自定义传输协议

MCP 支持通过插件化传输层使用自定义协议(如 WebSocket、gRPC、消息队列等),扩展通信能力。

**特点**:满足低延迟、双向流、与现有基础设施集成的特殊需求。

**适用场景**:游戏服务端的实时通信、基于 Kafka 的事件驱动架构等。

```mermaid

flowchart LR

subgraph "用户环境"

Host"MCP Host"

Agent"Agent"

Client"MCP Client (自定义传输)"

end

subgraph "远程集群"

Server"MCP Server (自定义传输)"

end

Agent --> Host

Host --> Client

Client -- "WebSocket/gRPC/..." --> Server

```


三、总结

MCP 的架构设计极具灵活性,基础模式(Stdio 和 SSE/HTTP)为本地和远程通信提供了标准方案,而上述多种变体则进一步拓展了其应用边界。在实际项目中,你可以根据需求组合使用这些模式:例如,一个 Agent 可以通过聚合模式同时调用本地文件 Server 和云端数据库 Server;企业内部可以部署代理网关统一管理多个后端服务;甚至可以让 Server 之间相互调用,构建复杂的工作流。

MCP 的核心在于保持 Client 与 Server 之间的协议一致性,无论拓扑如何变化,交互方式始终统一。这种设计使得 AI 生态的工具集成变得前所未有的简单和可扩展。希望本文能帮助你更好地理解和应用 MCP 架构,为你的智能体应用带来更多可能性。


*欢迎在评论区交流你的 MCP 实践心得!*
