抓包理解LVS中的DR模式

设备名 主机MAC IP
Client 00:0c:29:d5:7f:43 CIP:172.25.254.101
Router eth0: 00:0c:29:c1:d3:ac VIP:172.25.254.101
Router eth1: 00:0c:29:c1:d3:b6 DIP:192.168.0.100
VSNode 00:0c:29:a0:15:38 DIP:192.168.0.50 ;VIP:192.168.0.50
RS1 00:0c:29:99:91:03 RIP:192.168.0.20
RS2 00:0c:29:64:c4:7b RIP:192.168.0.30

流量流向:

  1. Client访问192.168.0.200,没直连,找网关172.25.254.100。

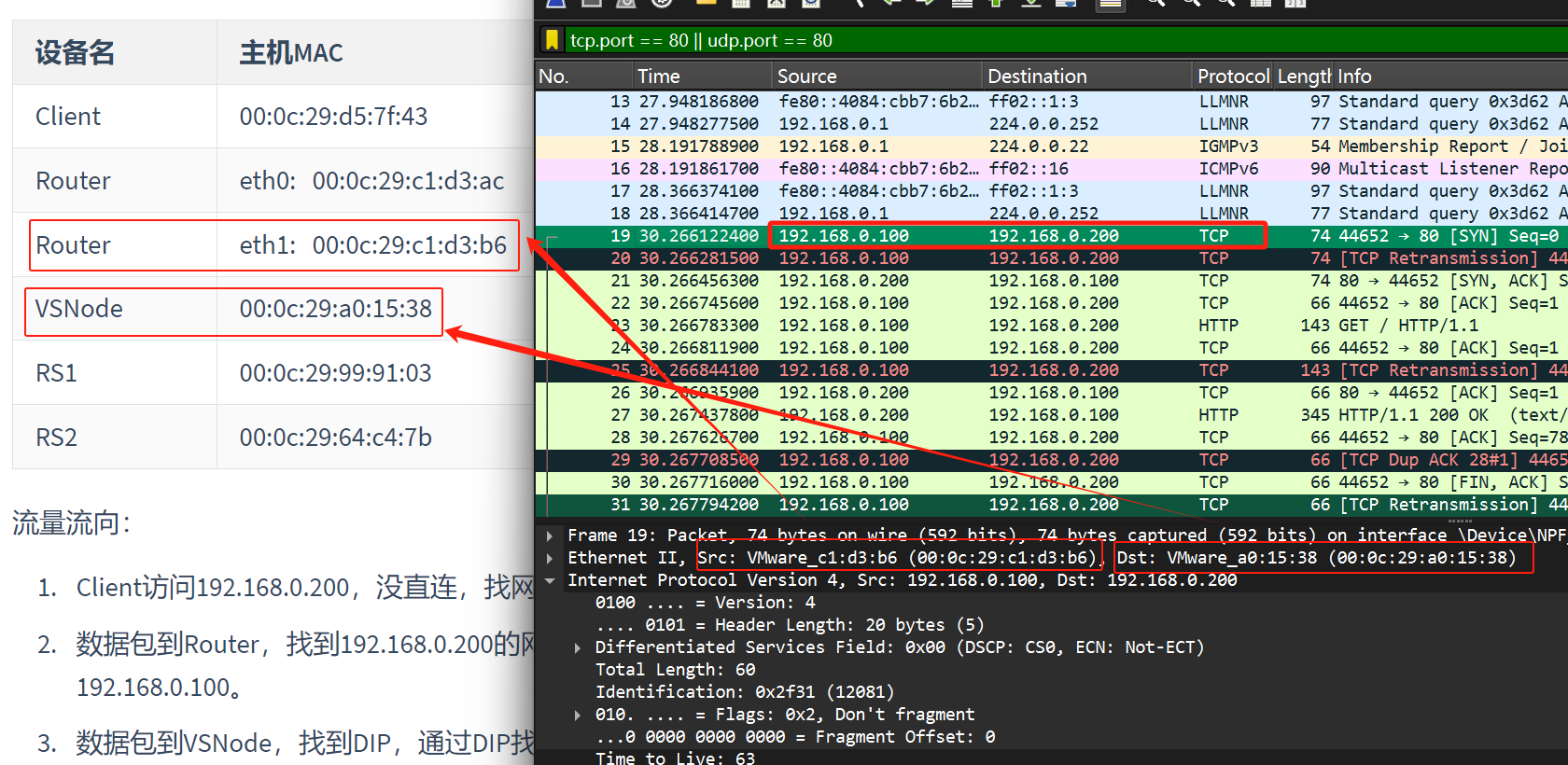

  2. 数据包到Router,找到192.168.0.200的网关192.168.0.100,进行LVS中的DR模式,所以在wireshark中看到的是192.168.0.100。

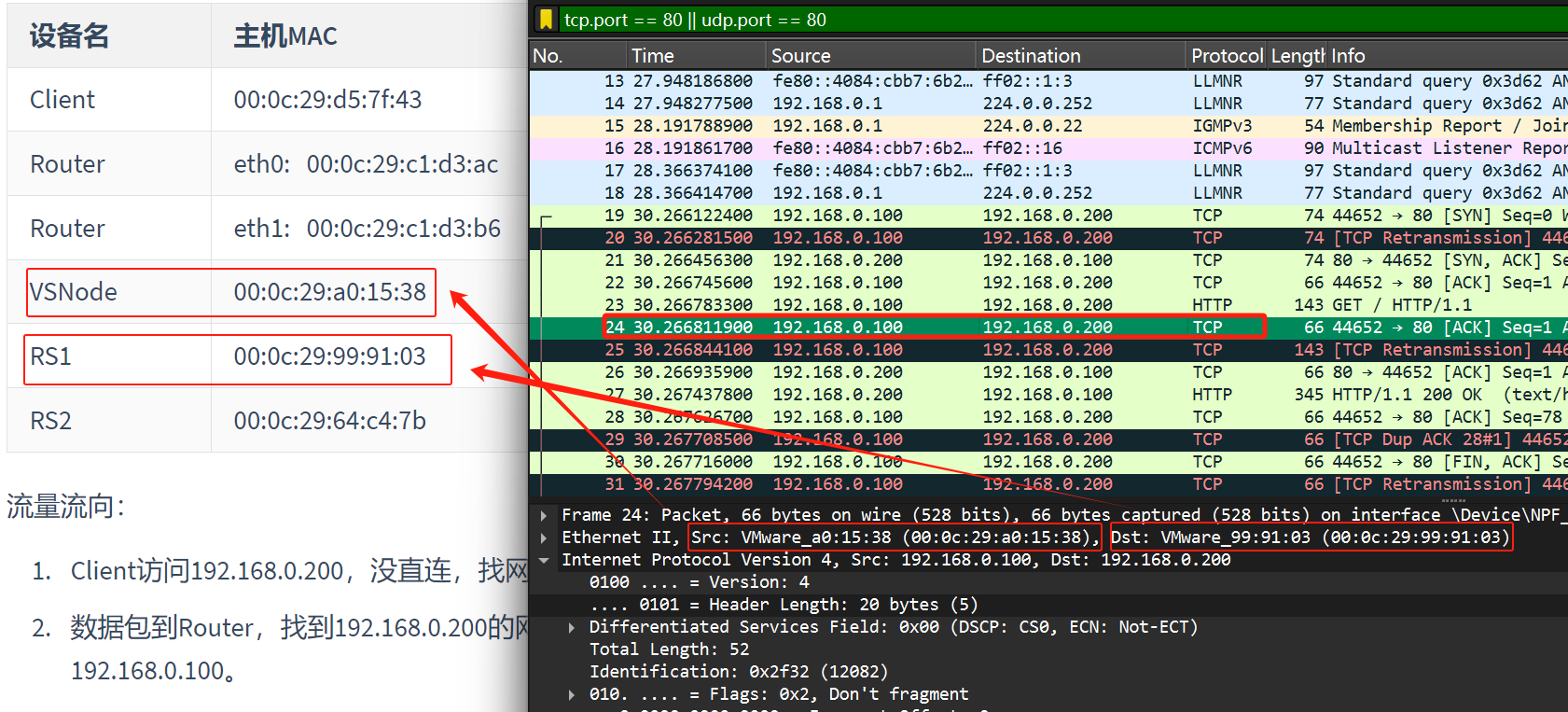

  3. 数据包到VSNode,找到DIP,通过DIP找到RIP。

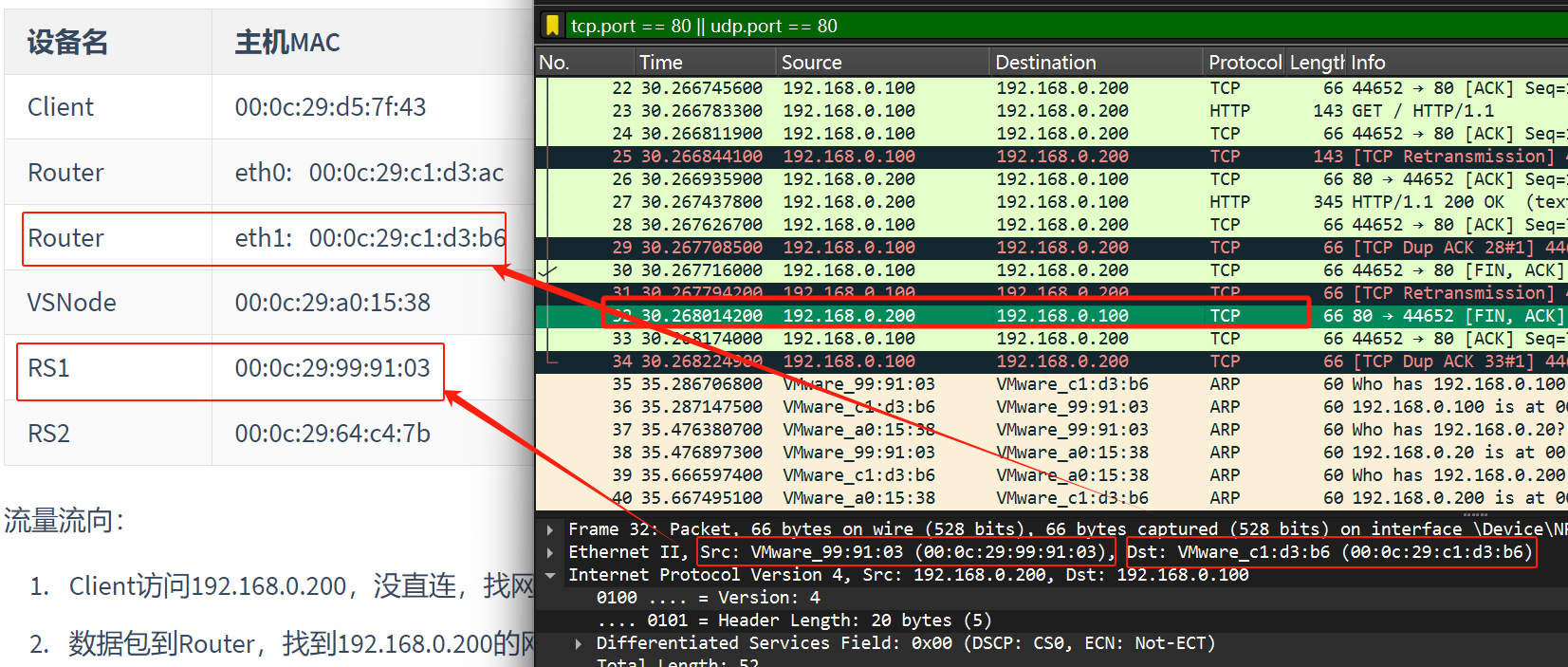

  4. 数据包到RS,通过路由表中的网关回到Router中。

  5. 通过Router回到Client

复制代码
 [root@RS1 ~]# arp
 Address                  HWtype  HWaddress           Flags Mask            Iface
 192.168.0.50             ether   00:0c:29:a0:15:38   C                     eth0
 _gateway                 ether   00:0c:29:c1:d3:b6   C                     eth0
 192.168.0.1              ether   00:50:56:c0:00:01   C                     eth0
