署名 浙江 方位

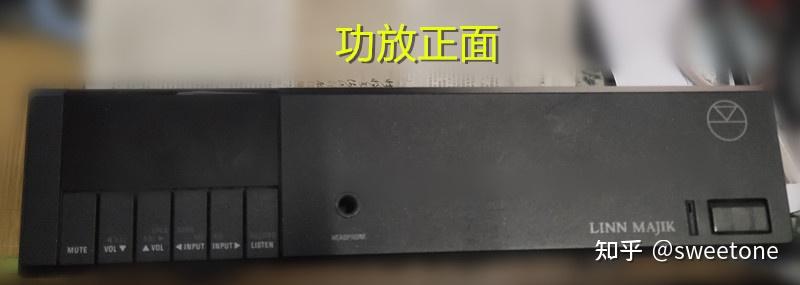

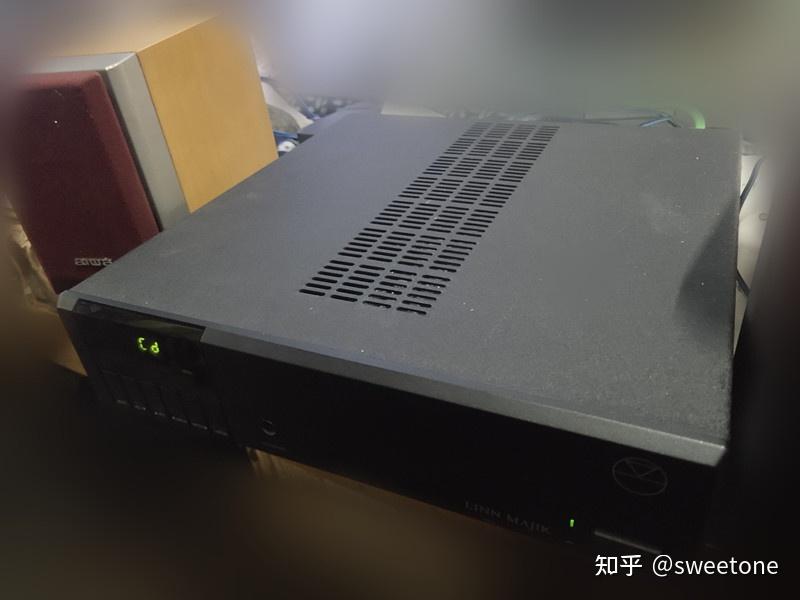

机主的一台LINN（莲）MAJIK功放，由于一个声道的嗡嗡交流噪音较大，让笔者帮助检查一下。
初步试听
不输入信号，调音量使得屏幕显示30（总共60）以下时，两个声道的嗡嗡噪音一样较低，而当调音量使得屏幕显示大于30时，左声道的嗡嗡噪音变得较大。机器背板有前级信号输出插座和后级信号输入插座。该机作为合并机使用时，前级信号输出插座和后级信号输入插座之间用连接器接通。试着将连接器拔下，调大音量，两个声道均无嗡嗡噪音。初步判断噪音应该来自前级电路。
从故障现象：右声道基本没有嗡嗡噪音，而左声道的嗡嗡噪音较大的情况看，似乎前级共用的稳压供电电路没有故障。查看左声道电路及信号插座的接地也没有问题。
查看电路图

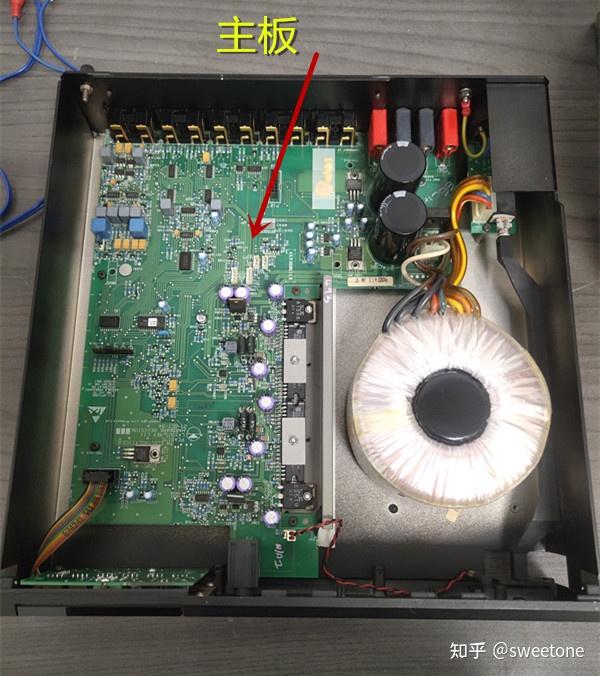

查看MAJIK（PCAS175 L11）功放板电路图，可知道该机的前级和后级功放都是稳压电源供电。
整流桥输出的+36V，经过U301(LM317AT)控制Q301（2SA1386）稳压输出+26V，供给功放芯片U601,U602,U701,U702（TDA1514A）。
+26V经过U305（LM317T）稳压输出+5V供应U5 CPU（PIC16C57）及U7 音量控制芯片（AD7528）及数字电路。
+26V经过U303（LM317T）稳压输出+15V。+15V经过Q11电子滤波后，供给PHONO放大电路及U101运放芯片（LM837）；+15V经过Q1电子滤波后，供给U1,U2,U3,U4信号选择芯片(DG508)及U9运放芯片（LM837）。
整流桥输出的---36V，经过U302(LM337AT)控制Q302（2SC3519）稳压输出---25V，供给功放芯片U601,U602,U701,U702（TDA1514A）。
---25V经过U304（LM337T）稳压输出---15V。---15V经过Q12电子滤波后，供给PHONO放大电路及U101运放芯片（LM837）；---15V经过Q2电子滤波后，供给U1,U2,U3,U4信号选择芯片(DG508)及U9运放芯片（LM837）。
检测维修

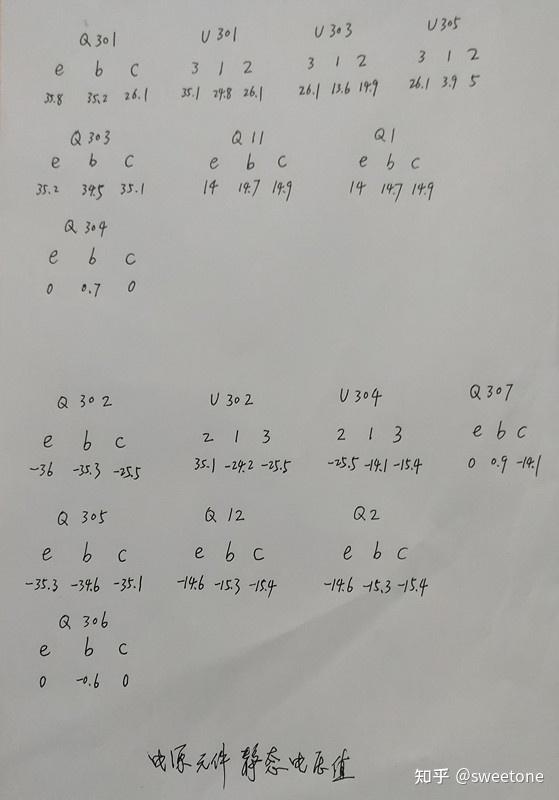

实测+26V稳压电路的稳压管Q301(2SA1386)的E极36.3V，C极输出25.9V；---25V稳压电路的稳压管Q302（2SC3519）的E极---36.9V，C极输出---20.9V。+15V稳压电路U303（LM317T）2脚输出14.9V；---15V稳压电路U304（LM337T）3脚输出---8.9V。

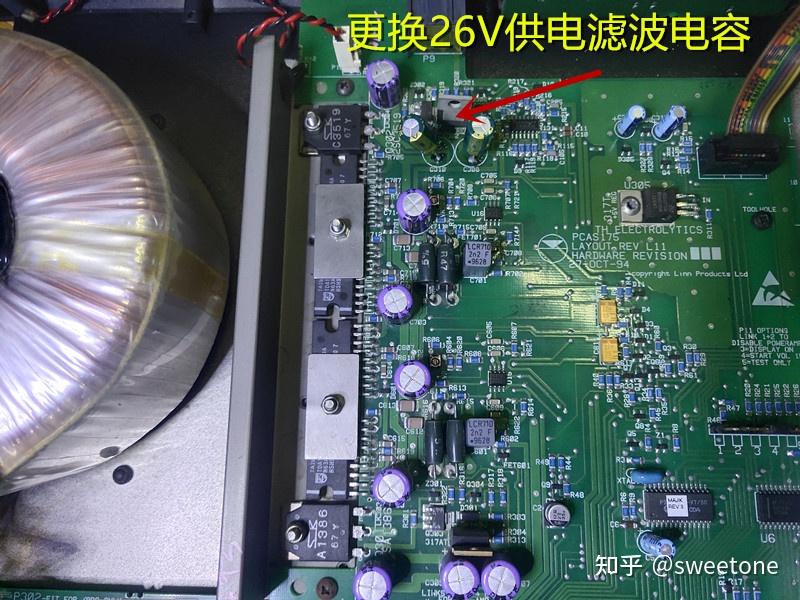

可见---25V稳压电路和---15V稳压电路输出电压均偏低。由于整流桥输出---36V电压基本正常，估计C306滤波电容基本正常。在路测试---25V稳压电路的Q302,Q305,Q306,U302基本正常，电路相关电阻，二极管也基本正常。怀疑滤波电容C308,C310(100UF)漏电，拉低了---25V电压，将这两个电容换为220UF/35V电容后，---25V端电压不变，仍为---20.9V。
为了判断---25V端电压偏低，是后级功放电路引起，还是前级电路引起？尝试给+26V稳压电路，---25V稳压电路断开负载试验:
将+26V稳压电路的负载U303（LM317T）的3脚，U305（LM317T）的3脚与+26V端之间断开；将---25V稳压电路的负载U304（LM337T）的2脚与---25V端之间断开。通电再测，+26V端电压和---25V端电压均恢复正常，可见---25V端电压变为---20.9V是U304（LM337T）及其负载引起的。
再将+26V端的负载U303（LM317T）的3脚，将---25V端的负载U304（LM337T）的2脚均接回电路。

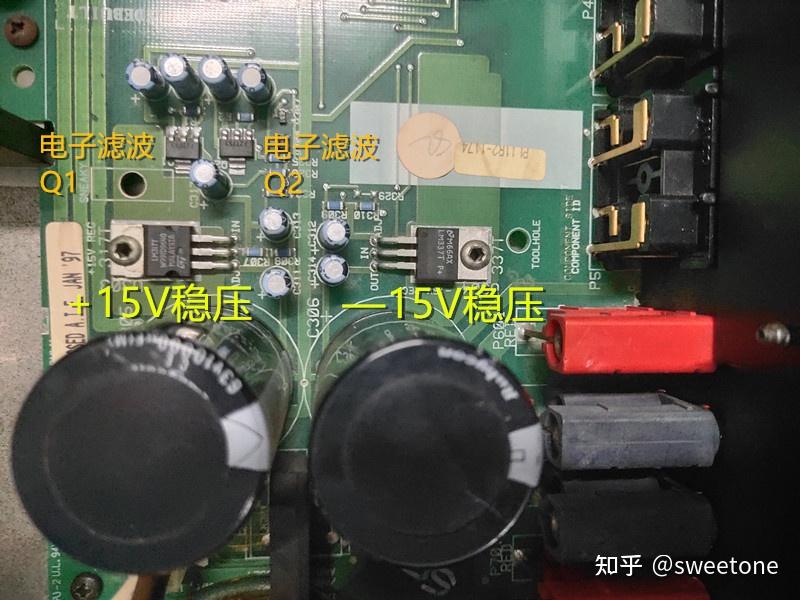

断开+15V端的负载：电子滤波电路Q1的E极与后面负载的连接。断开---15V的负载：电子滤波电路Q2的E极与后面负载的连接。
断开+15V端的负载：电子滤波电路Q11的E极与后面负载的连接。断开---15V的负载：电子滤波电路Q12的E极与后面负载的连接。
通电再测，+26V端，+15V端电压均正常；---25V端，---15V端电压均正常。估计U304（LM337T）基本正常。
将电子滤波电路Q11的E极与后面负载连通，电子滤波电路Q12的E极与后面负载连通。通电再测，+26V端，+15V端电压均正常；---25V端，---15V端电压均正常。估计U304（LM337T）基本正常，电子滤波电路Q12与后面负载基本正常。
将电子滤波电路Q1的E极与后面负载连通，电子滤波电路Q2的E极与后面负载连通。通电再测，+26V端，+15V端电压正常；而---25V端，---15V端电压又不正常了，仍为---20.9V及---8.9V。怀疑电子滤波电路Q2与后面负载不正常。断电测试Q2输出端的负载对地阻值基本正常，无短路情况。是否这些负载电路：U1,U2,U3,U4信号选择芯片(DG508)及U9运放芯片（LM837）输出异常电压给功放后级电路，造成---25V端，---15V端电压不正常。
通电测量前级信号输出插座输出直流电压为0V，将前级信号输出插座与后级功放输入插座之间的连接器拔下。在功放电路无信号输入的情况下，---25V端，---15V端电压仍不正常。
怀疑Q2的负载：U1,U2,U3,U4信号选择芯片(DG508)及U9运放芯片（LM837）有问题。在淘宝上寻找这些芯片，不过不少卖家告知春节放假，要年后发货了。近期买不到元件，反而使得故障原因被提前查出。
由于没有芯片可换，就暂时不管这些芯片是否好坏。前面断开Q2与后面负载的连接时，U304输出---15V电压正常，不过切断的地方是Q2的E极与滤波电容C4之间。也就是C4不连接Q2时，U304输出---15V电压正常。电子滤波电路Q2的C3,C4电容起的是滤波作用，也许这两个电容劣化了。将这两个电容拆掉，在新电容未换上时通电测试，---25V端，---15V端电压又正常了。
玄学吗？

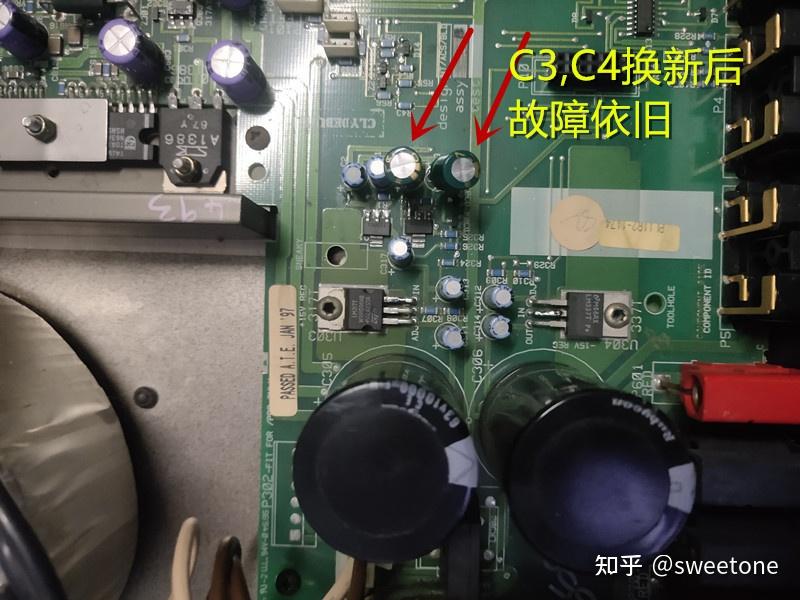

以为故障原因是这两个电容老化，原电路的C3,C4用的是22UF电容，为了更好的滤波效果，将C3,C4用47UF电容代换。想不到装上新电容后，---25V端，---15V端电压重新不正常了，仍为---20.9V及---8.9V。难道电容一定要用原电路设计值，只好将C3,C4用22UF电容代换，但是换上后，故障依旧。
在测试时还发现，只要拆除Q2的B极滤波电容C3，电路的---25V端电压，---15V端电压就会正常。试着将C3用大于22UF，小于22UF的多个电容试验，只要在电路装上该电容，电路的---25V端电压，---15V端电压就会不正常。甚至C3只用上1000PF这么小的电容，---25V端电压，---15V端电压也会不正常。

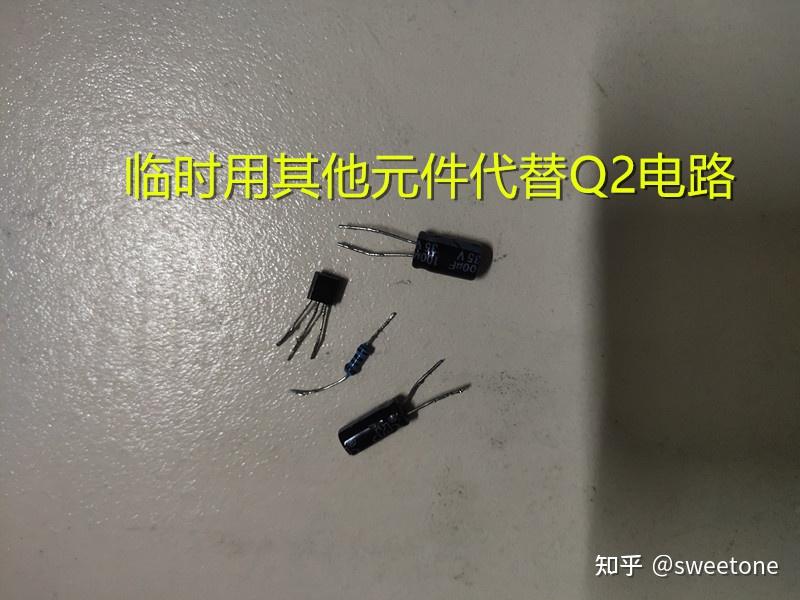

怀疑Q2劣化。于是将Q2，R2, C 3, C4 拆下，另外用一个S8550三极管，2个22UF电容，一个1K电阻临时搭了个电路代替原器件接入电路。但是，故障仍不变，---25V端电压，---15V端电压依旧不正常。临时电路的元器件都是好的，电路输出电压依旧不正常。
这使得笔者想起了有的发烧友谈的音响玄学：非原装器件不用。但是笔者还是比较相信电路原理的，仔细查看线路板Q2外围位置，并未发现漏电的地方。用电子清洁剂清洗线路板，但是故障不变。

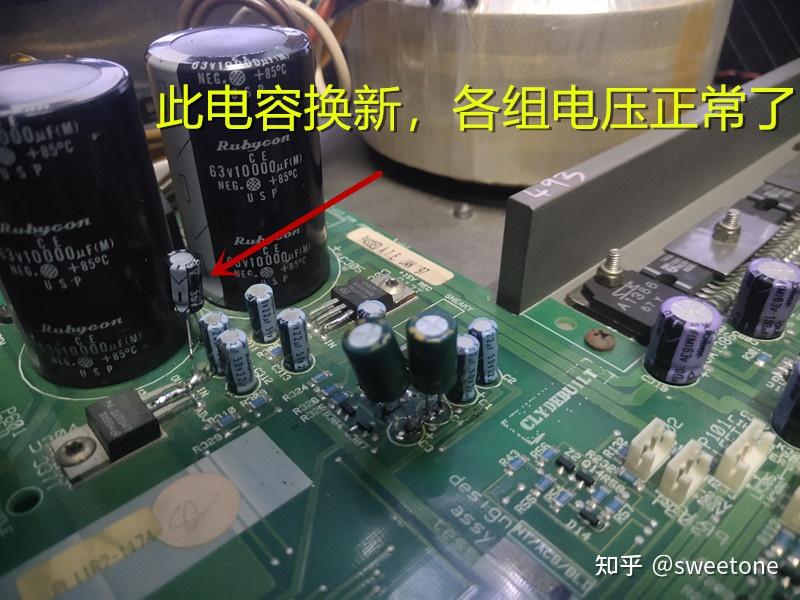

想到---25V稳压电路的滤波电容C308,C310换过，电子滤波电路Q2的滤波电容C3,C4换过，而---15V稳压电路U304的滤波电容C312,C314没换过，于是将C314用100UF/35V电容代换，想不到电路立即恢复正常。---25V端电压，---15V端电压正常稳定。
拆除临时电路，将Q2原管子装回电路，电路---25V端电压，---15V端电压也正常稳定。将Q2接的C3,C4由22UF换为更大的47UF电容，电路---25V端电压，---15V端电压还是正常稳定。

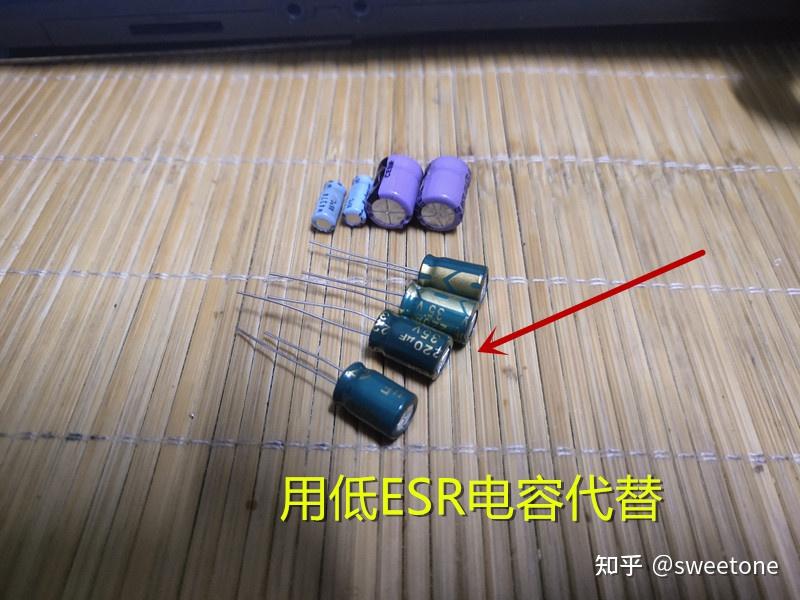

将机器断开的地方接通，将临时试验的电容用低ESR的优质电容代换。
试听功放，左声道不再有嗡嗡交流噪音。将音量调到最大，嗡嗡交流噪音和电路本底沙沙噪音一样低了。而试听音频信号，两个音箱输出的声音也完全正常。
小结：
---15V稳压电路U304 LM337T的输出端滤波电容C314容量变小及老化，使得U304 LM337T输出交流内阻过大，电压纹波变大。Q2的B极不接滤波电容C3时，电路只是个射极跟随器，C极15V输入，E极15V输出。而Q2的B极接滤波电容C3时，Q2与交流内阻过大的U304 LM337T的分布参数及Q2的负载电路的分布参数组成电容三点式振荡，造成电路---25V端电压，---15V端电压异常。
将---15V稳压电路U304 LM337T的输出端滤波电容C314换新后，U304 LM337T输出交流内阻变低，电路不再振荡。而Q2也恢复为电子滤波器作用。
所以，故障时Q2的B极滤波电容会使得电路发生振荡，造成---25V端电压，---15V端电压异常，根本不是音响玄学，而是U304 LM337T的输出端滤波电容C314容量变小及老化引起的。
而电路自激振荡的作用也较大，不但使得功放一个声道有嗡嗡交流声，还造成电路---25V端电压，---15V端电压异常，变为---20.9V及---8.9V。
