ros-day5

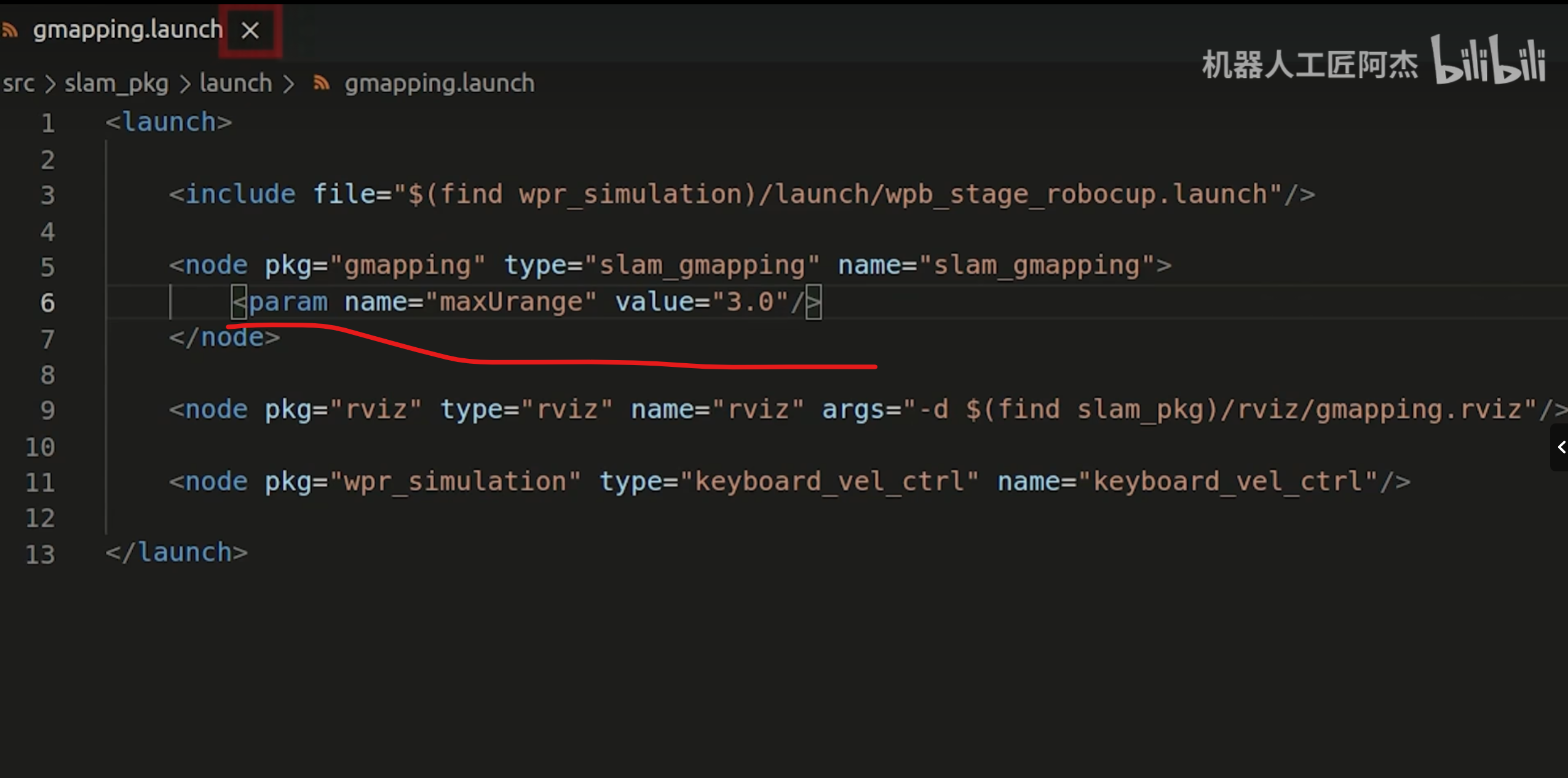

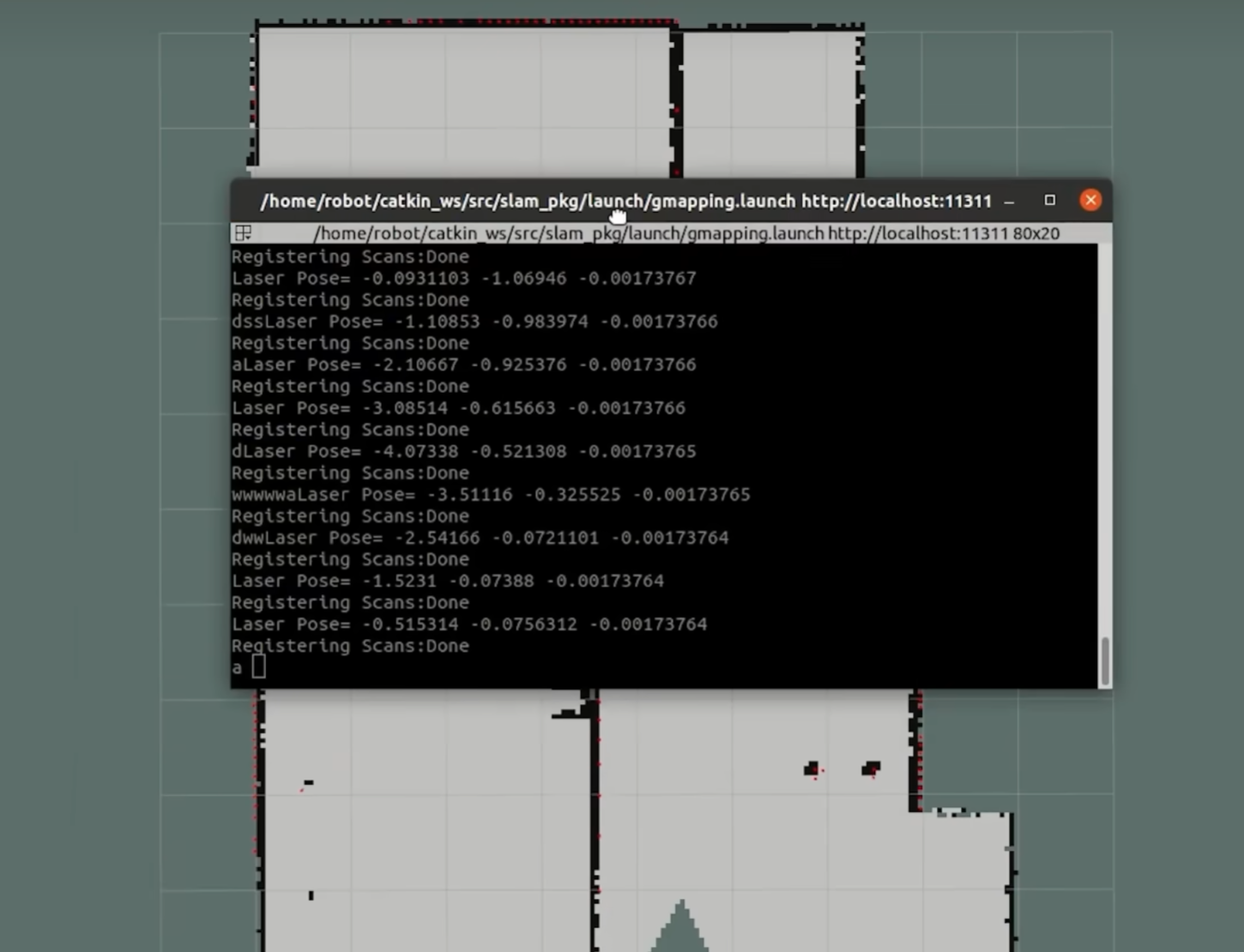

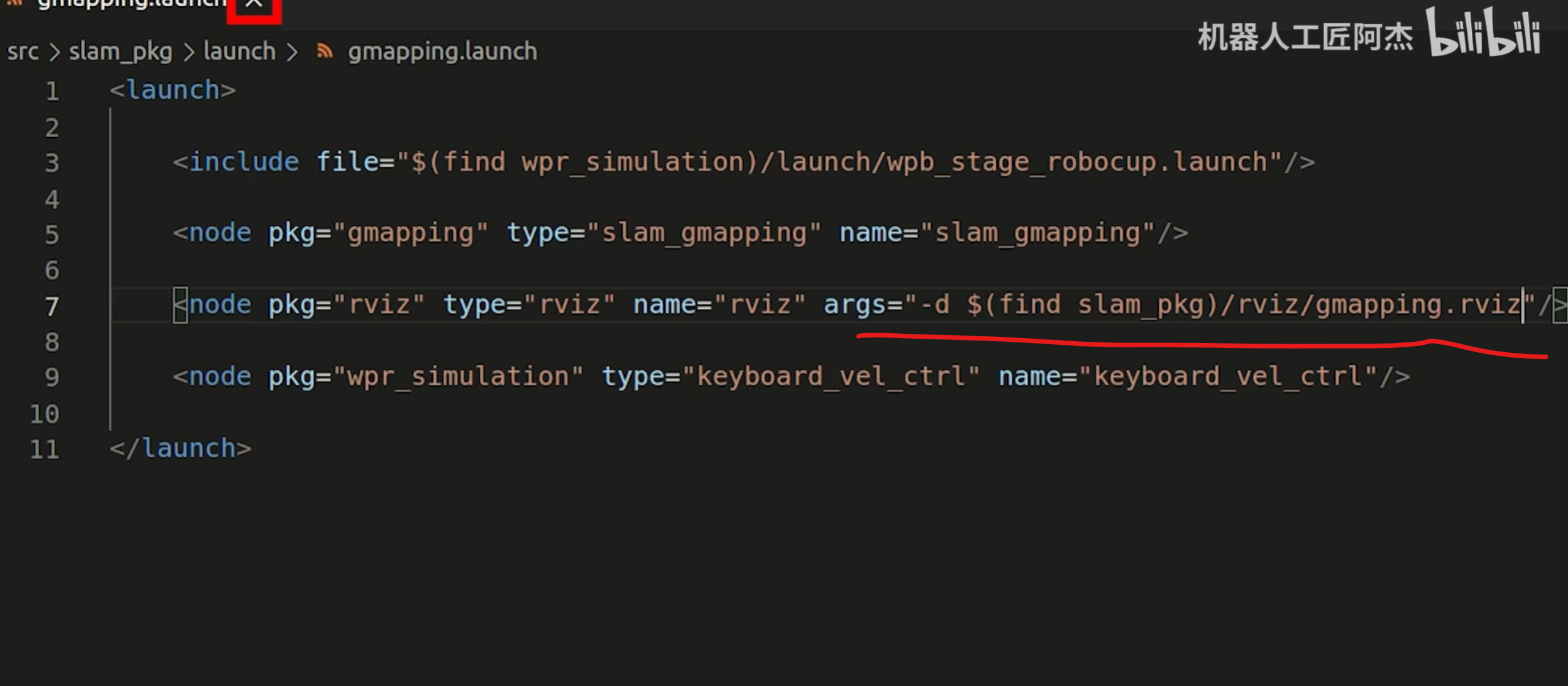

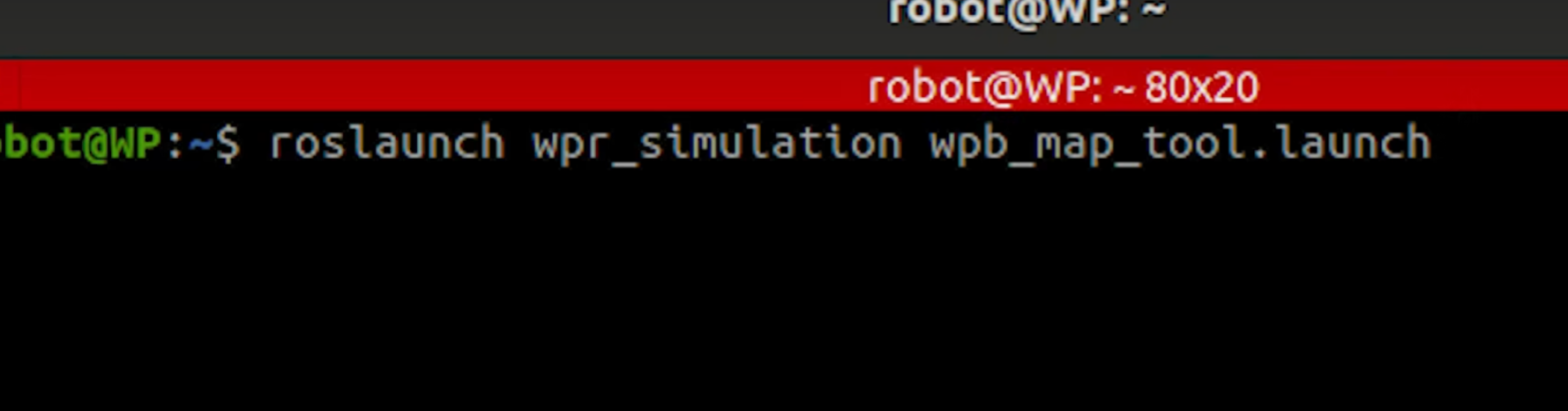

1 launch启动Gamapping建图

创包

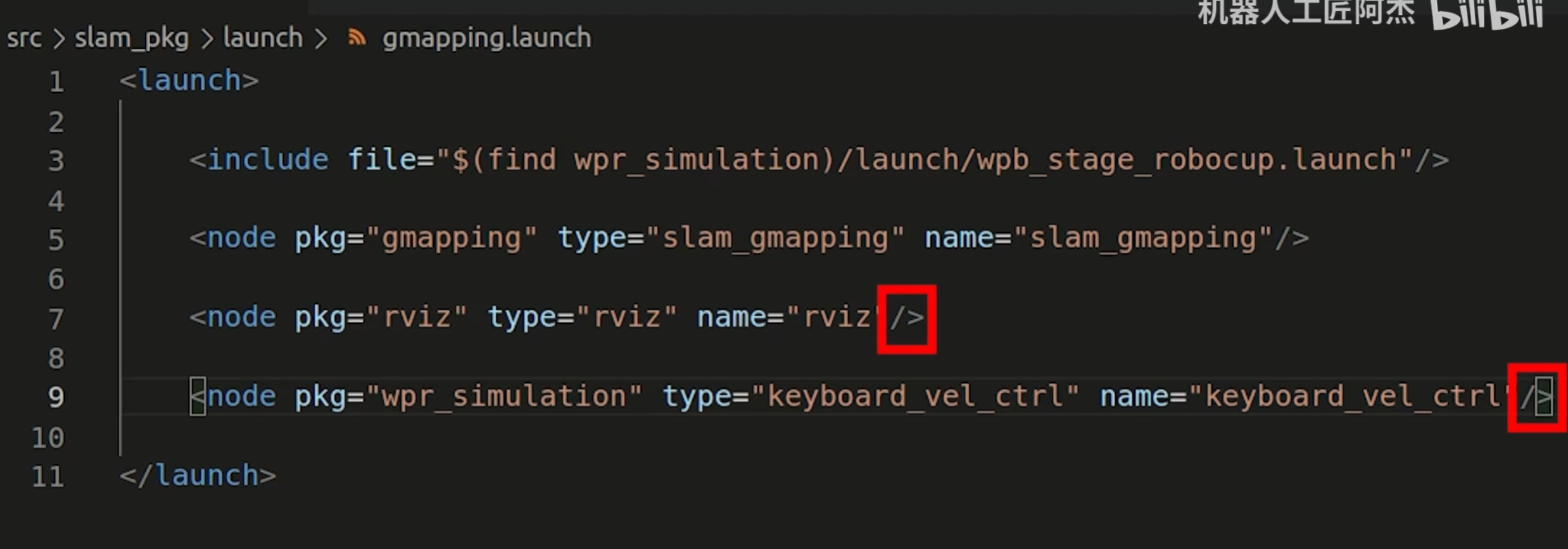

写代码

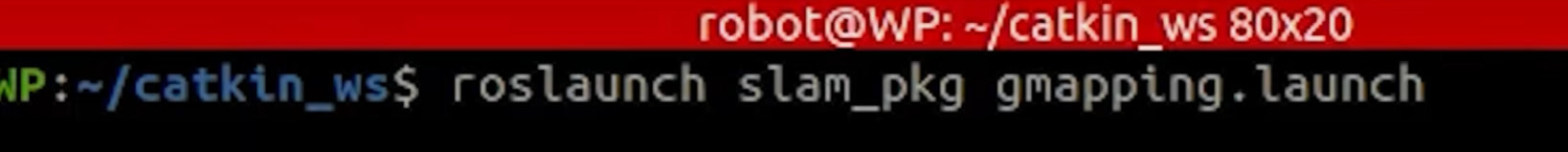

编译运行

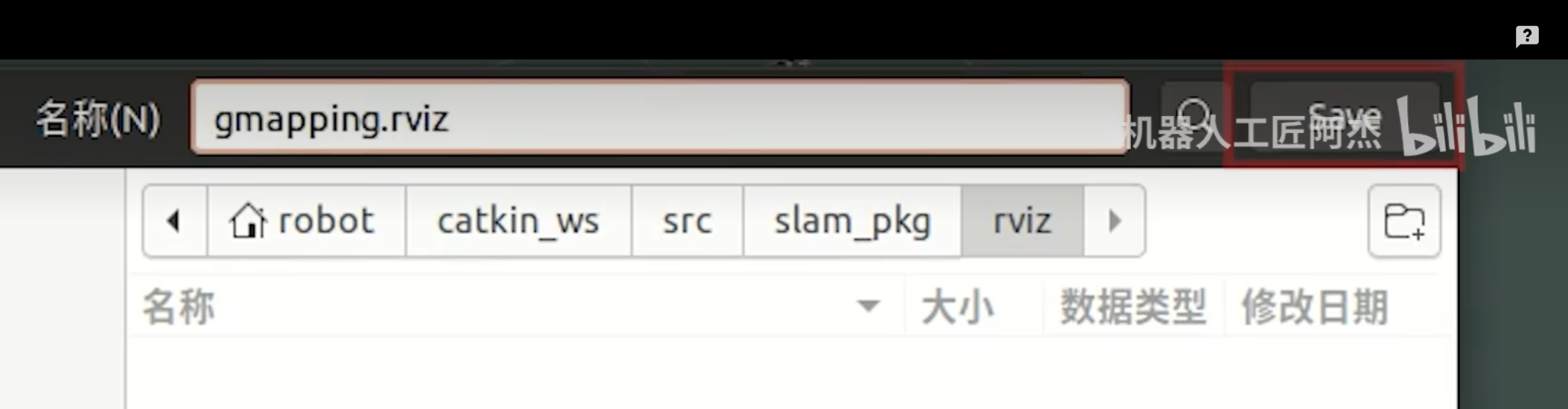

保存地图

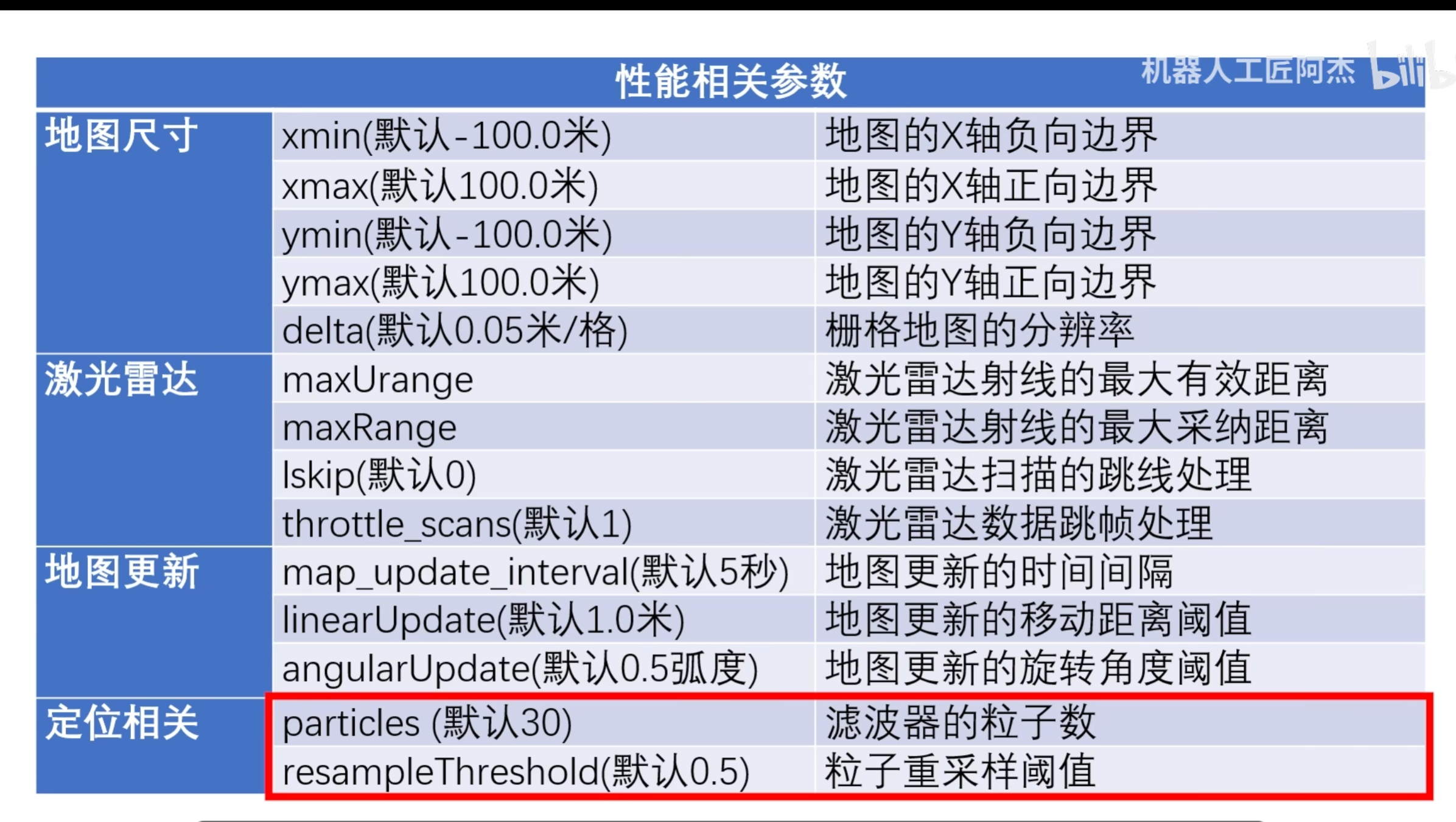

2 Gmapping建图参数

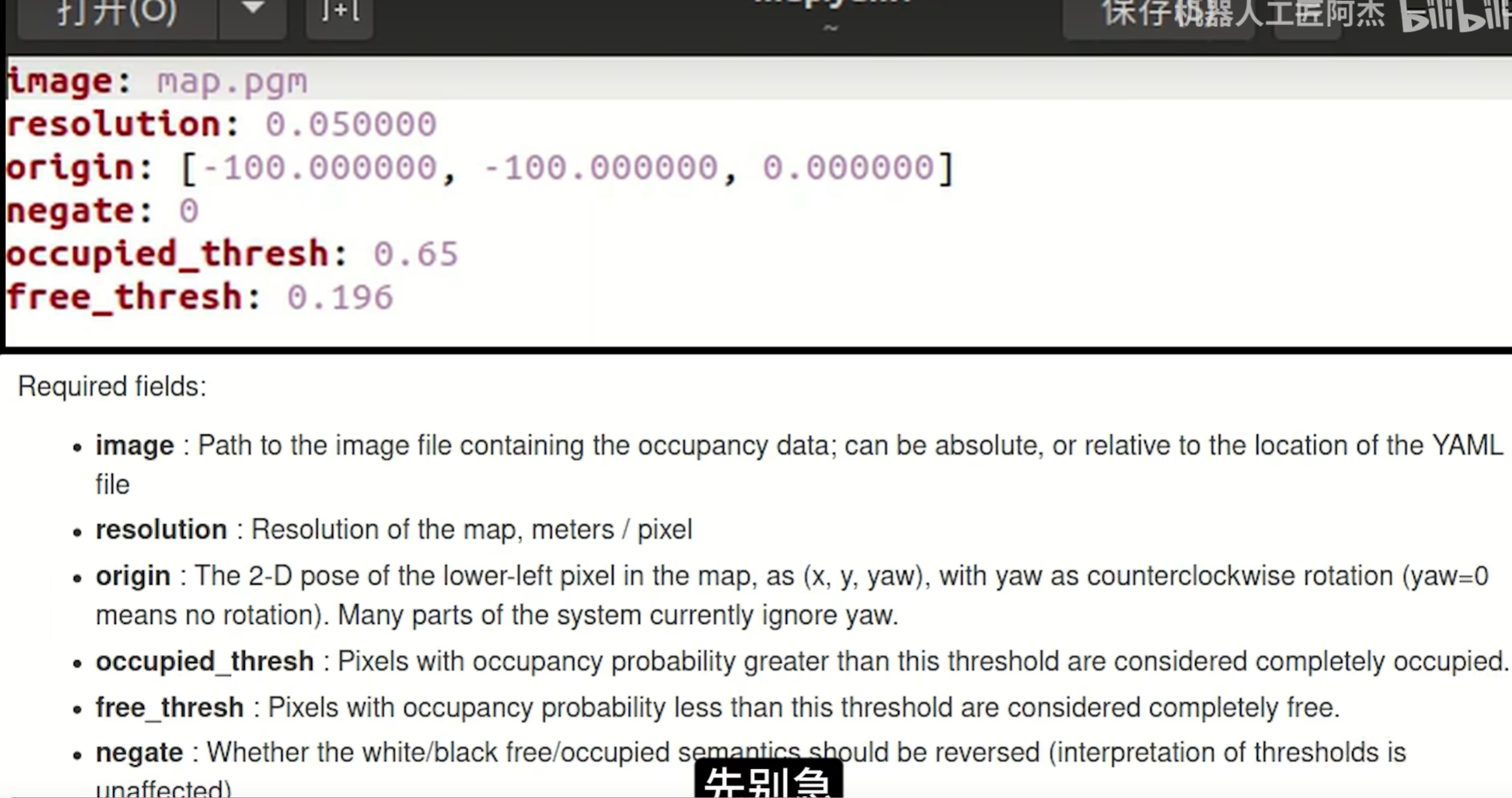

3 地图的保存和加载

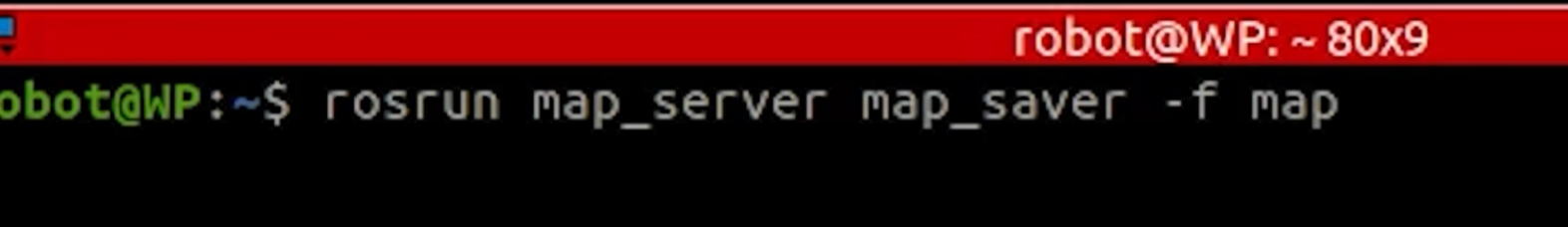

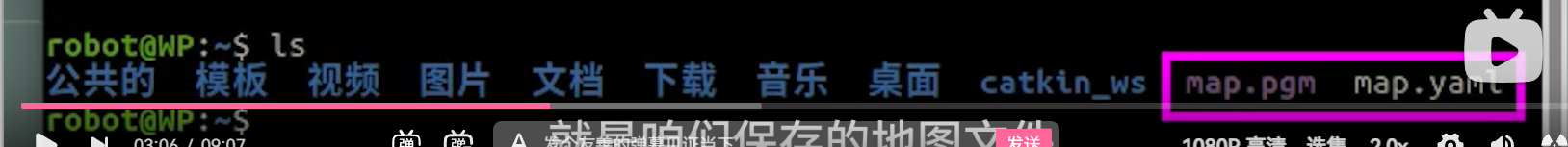

保存

保持运行

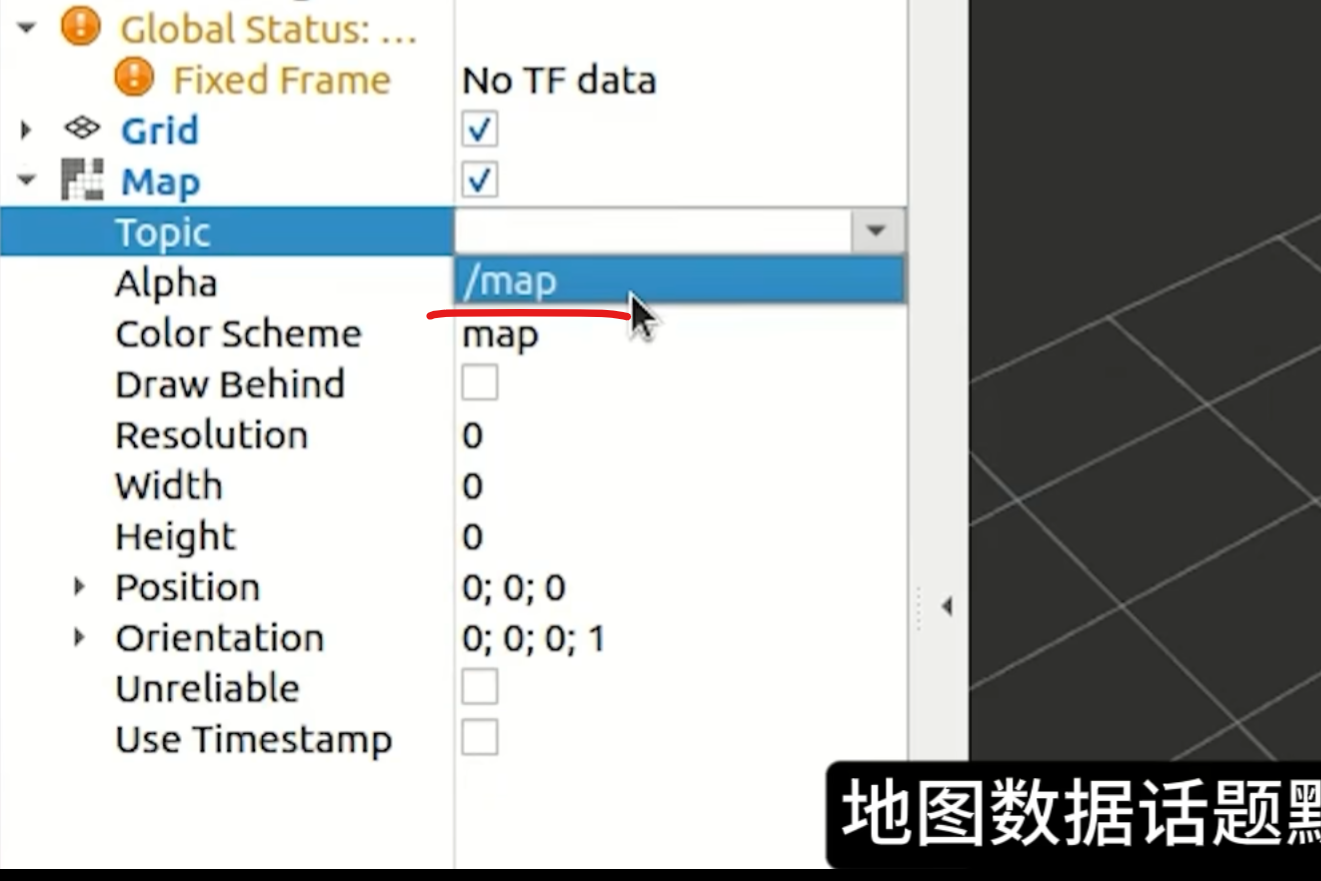

查看

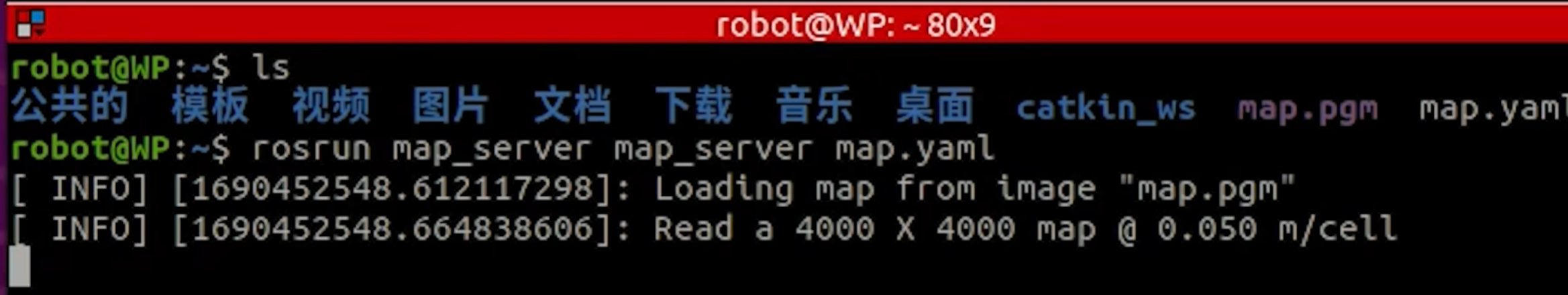

加载

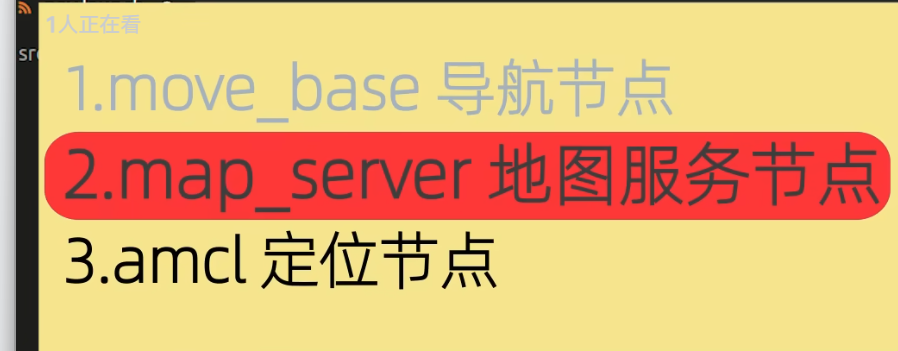

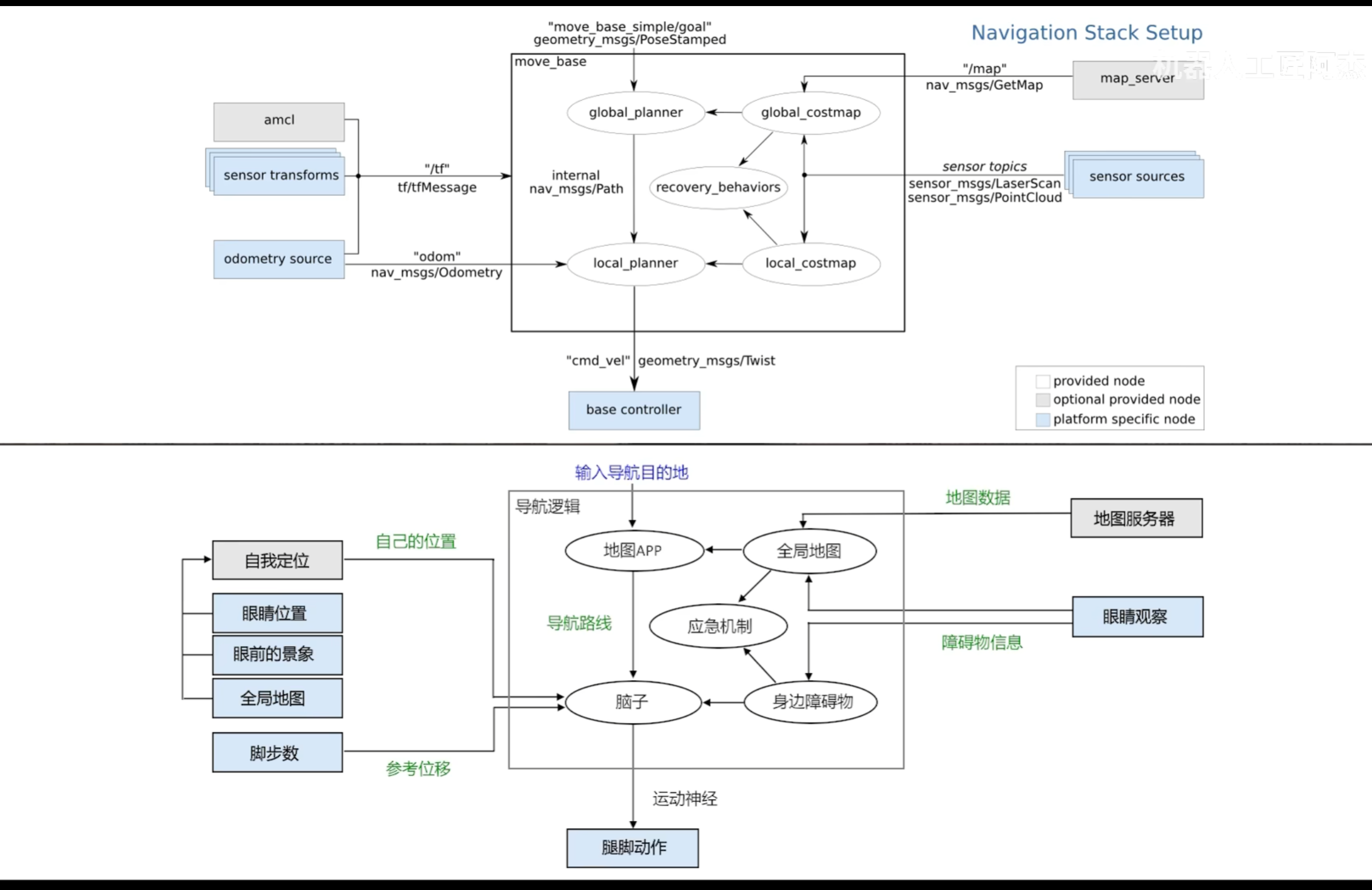

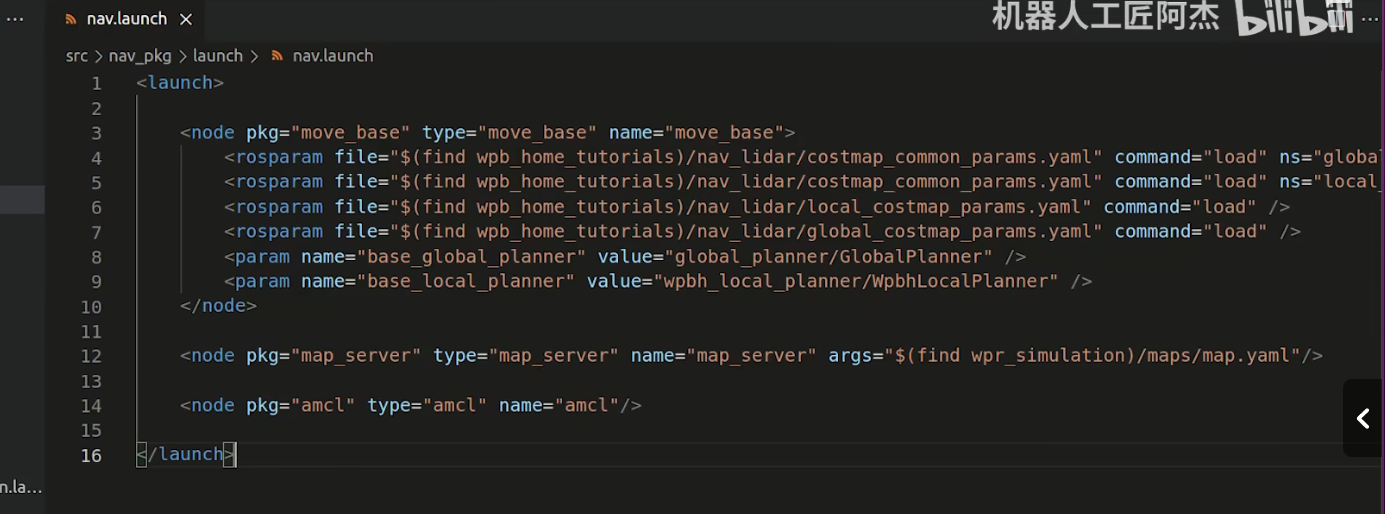

5 move_base导航

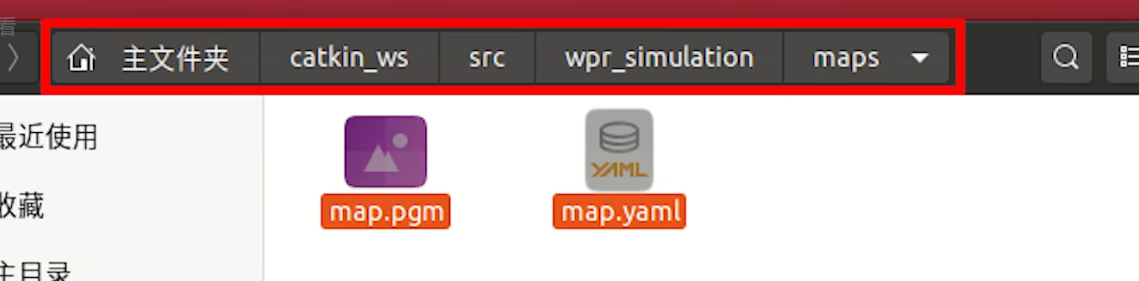

将图像放在

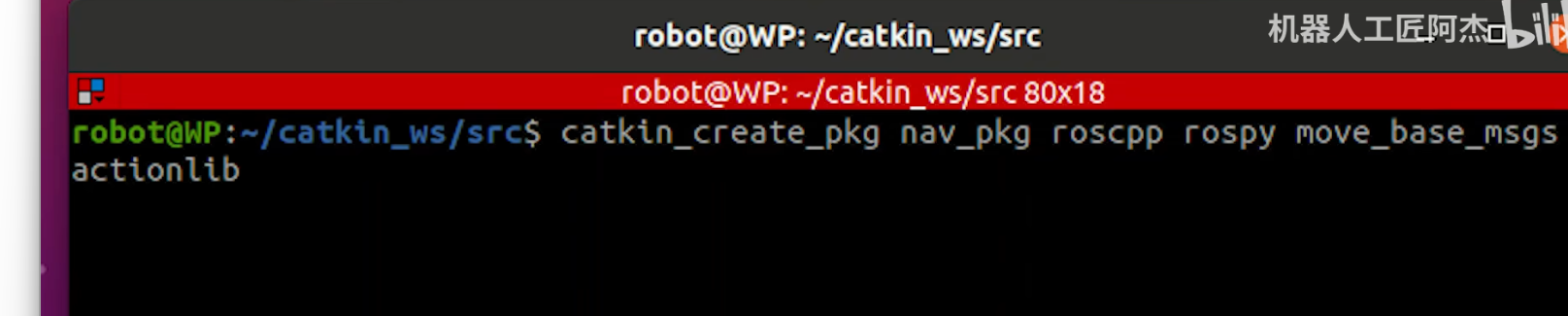

创包

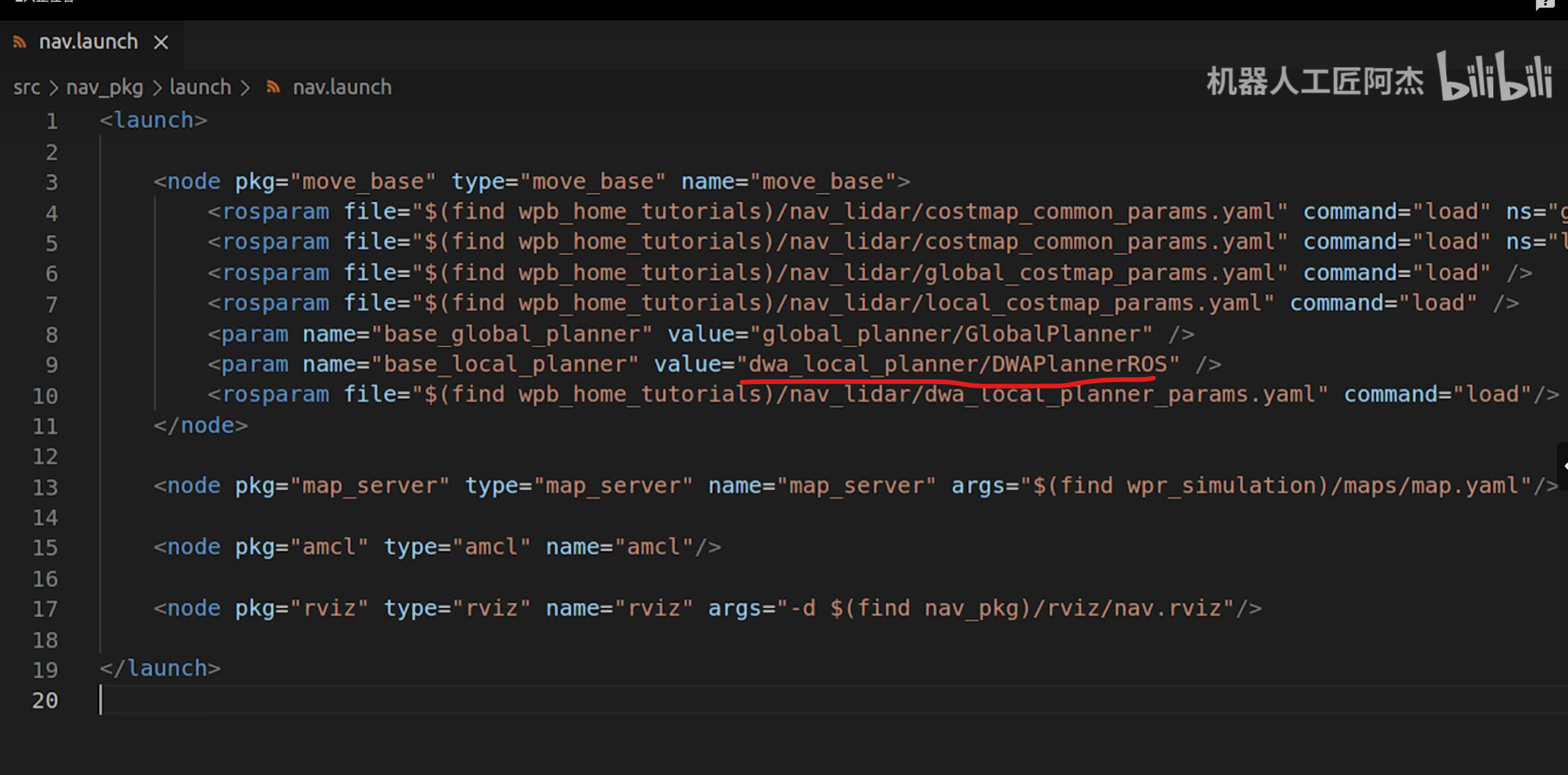

代码

运行

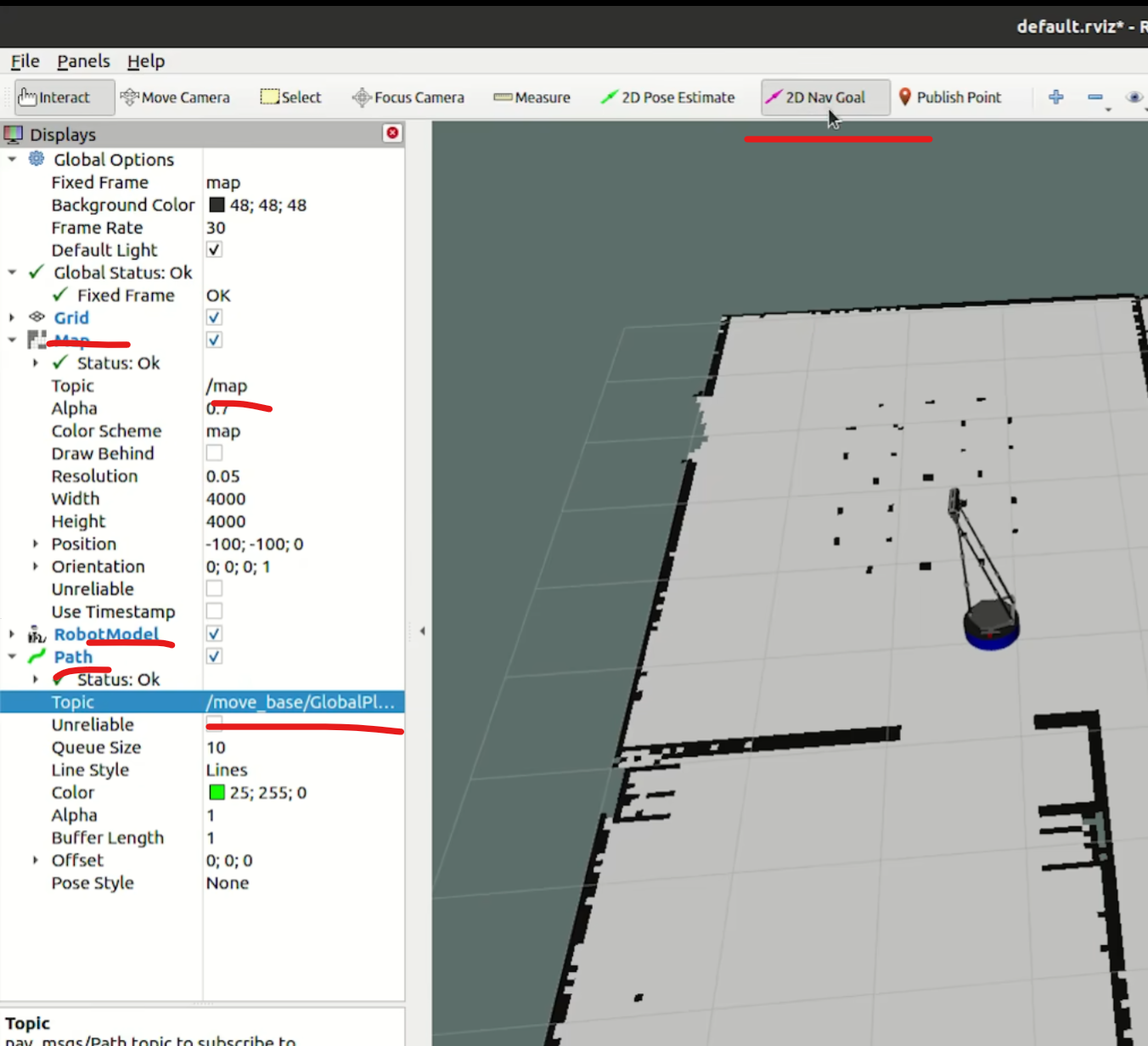

启动rviz 发送目标点

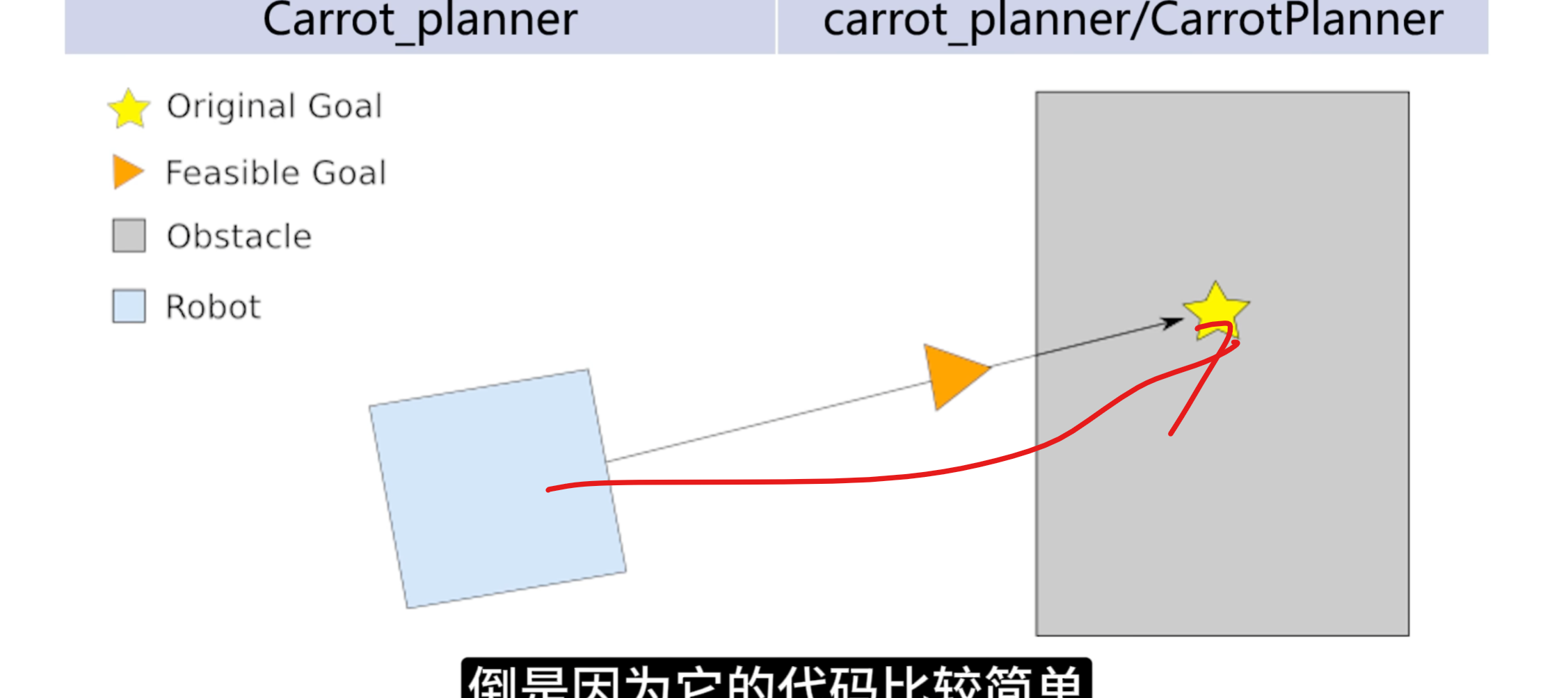

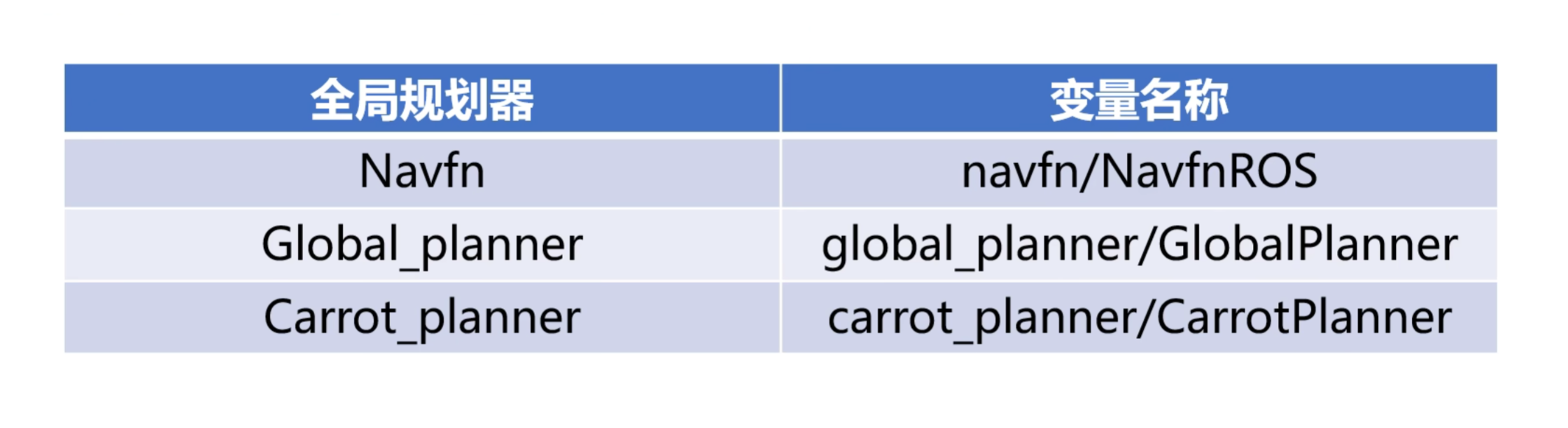

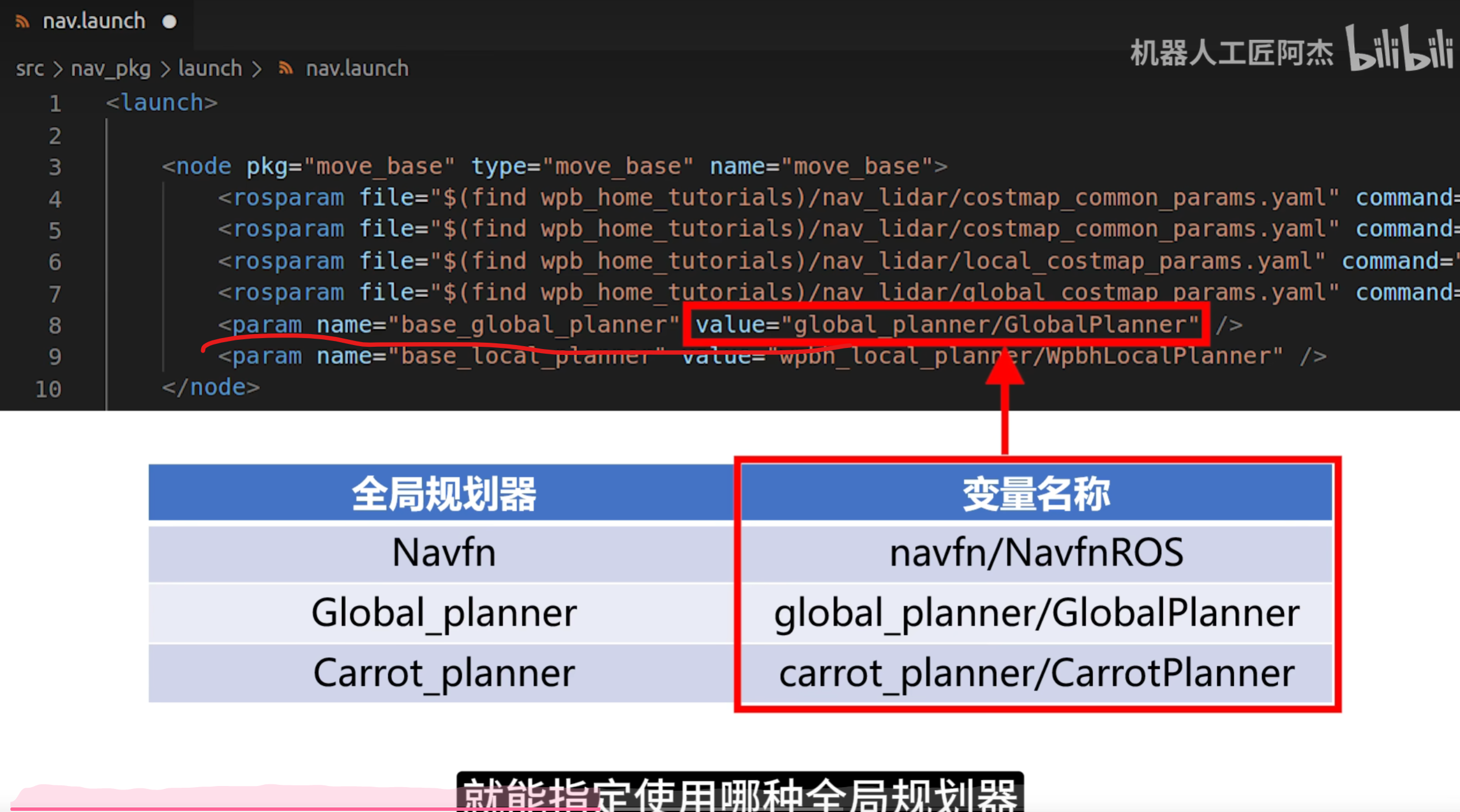

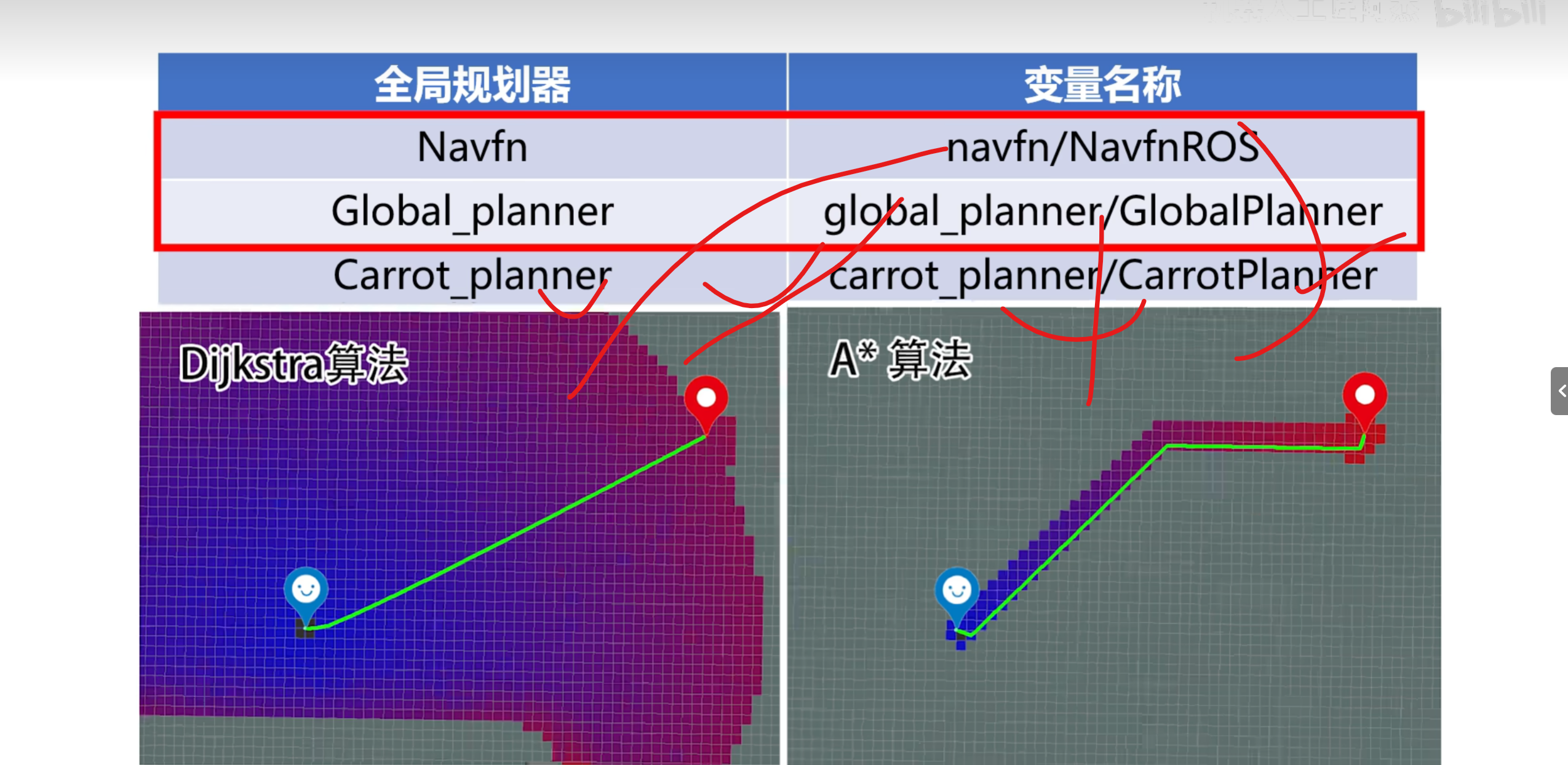

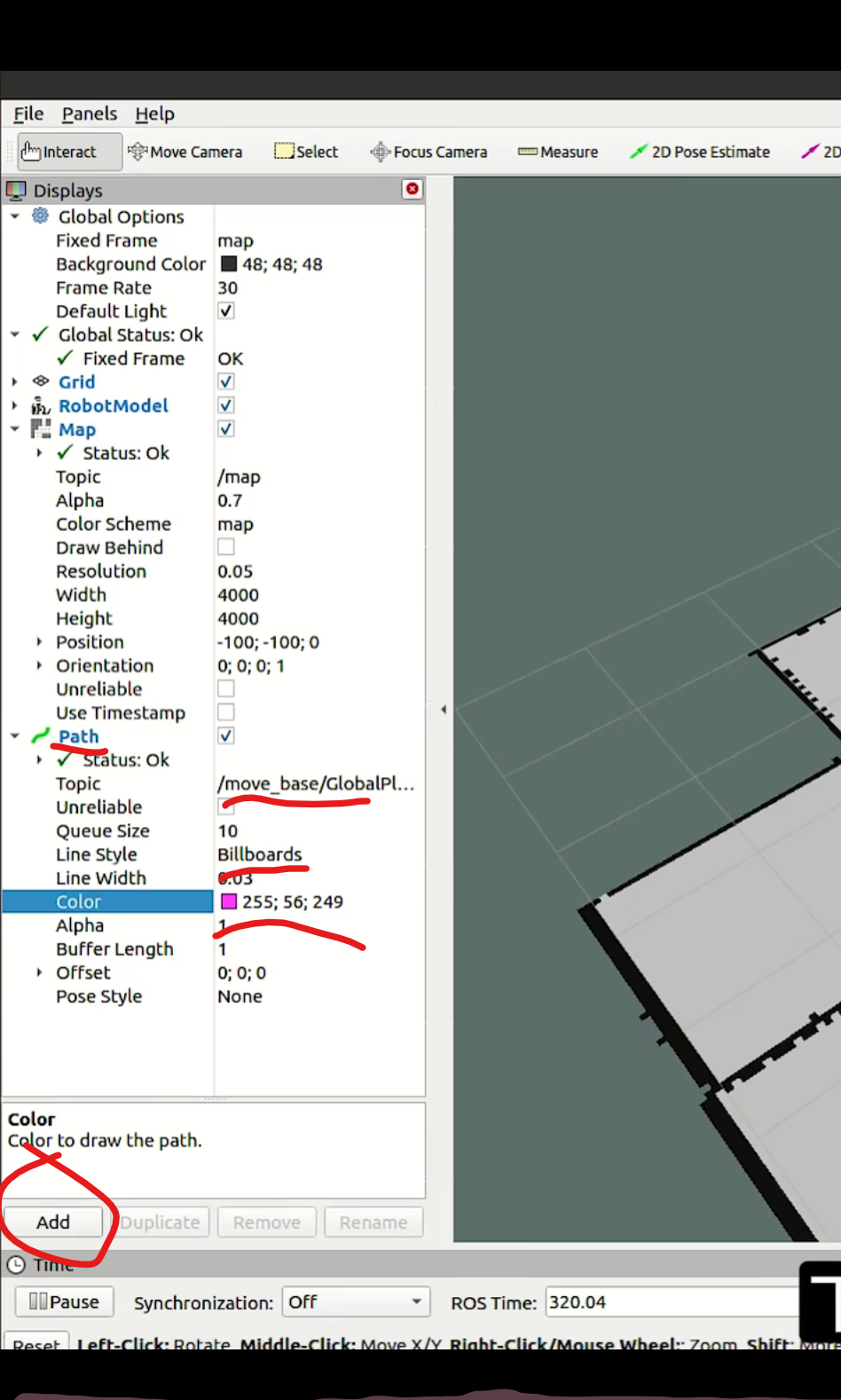

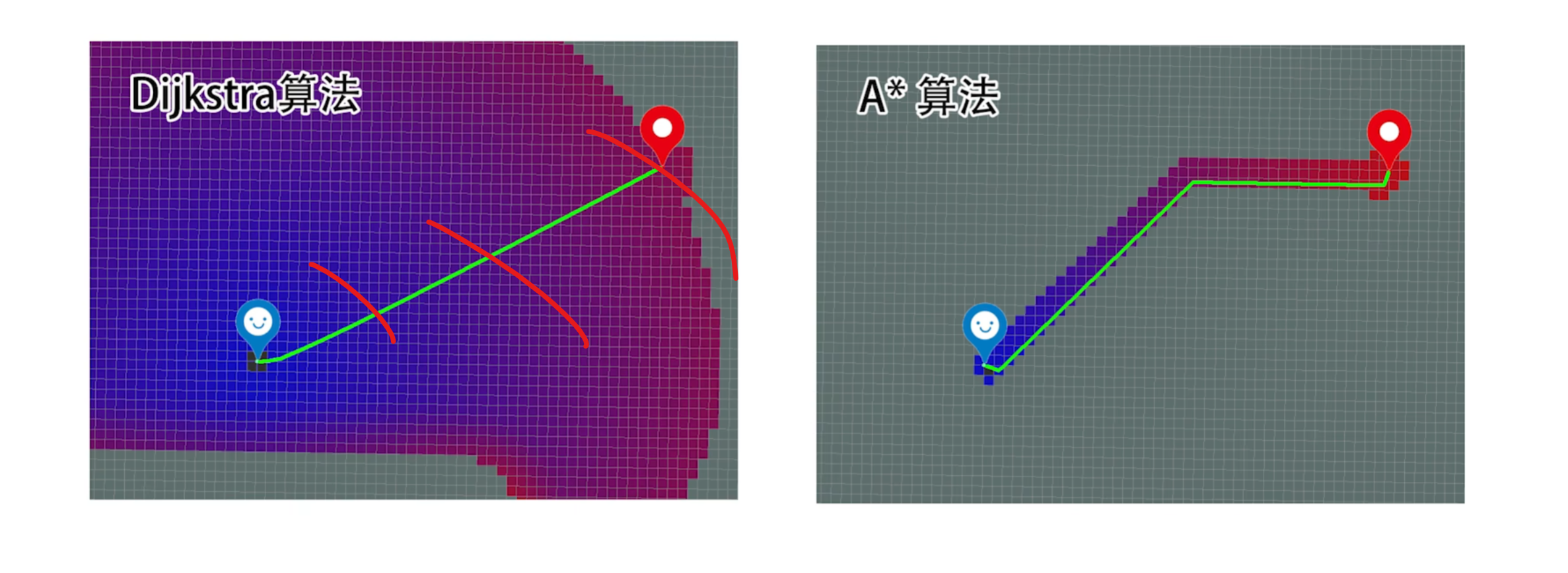

6 全局规划器

navfn默认用dijk算法后可用A*（有bug）

global则也可都用没bug

向目标生成路线有障碍物停止

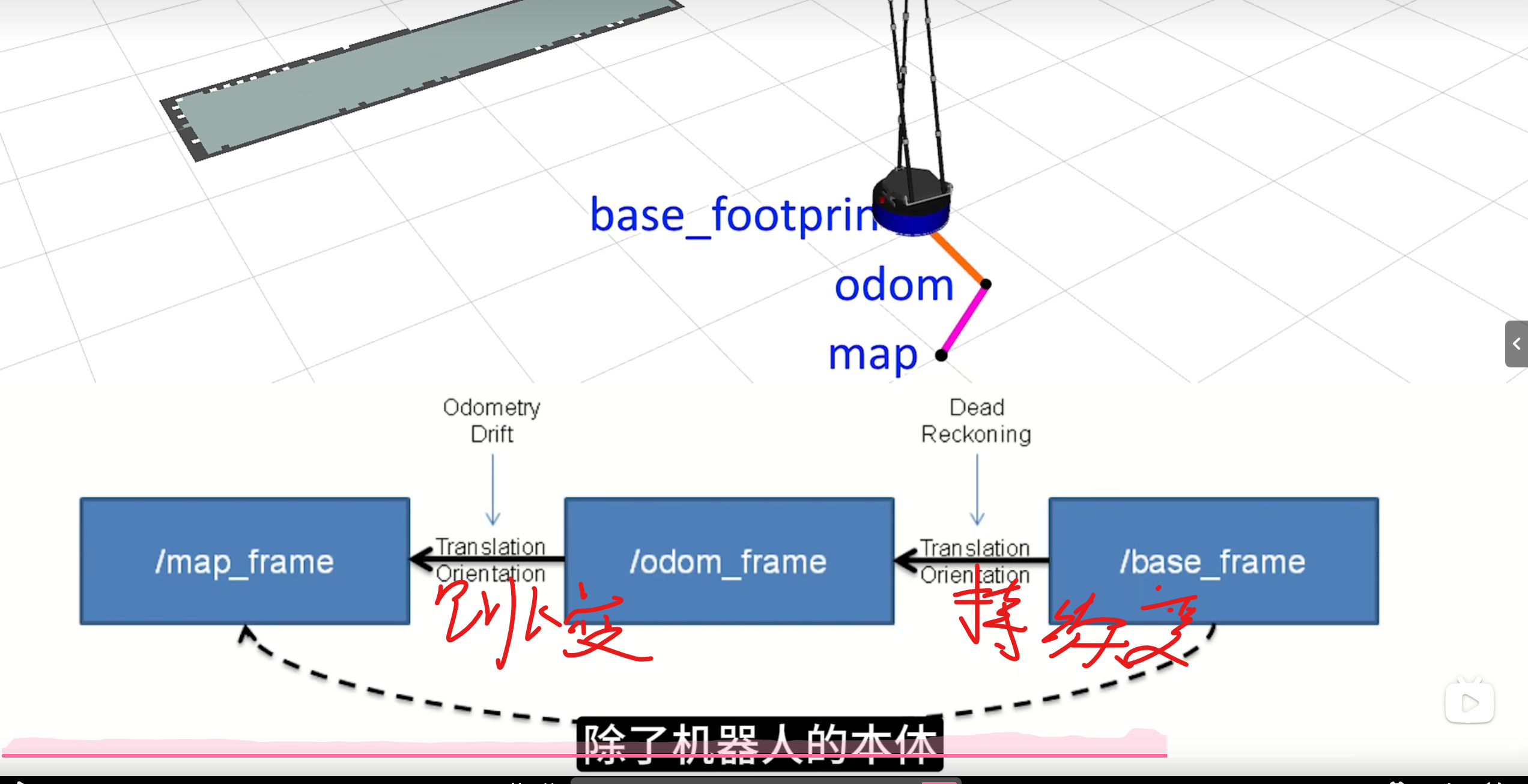

7 AMCL定位算法

定位机器人的位置

通过分身进行预判机器人位置-应对里程计误差

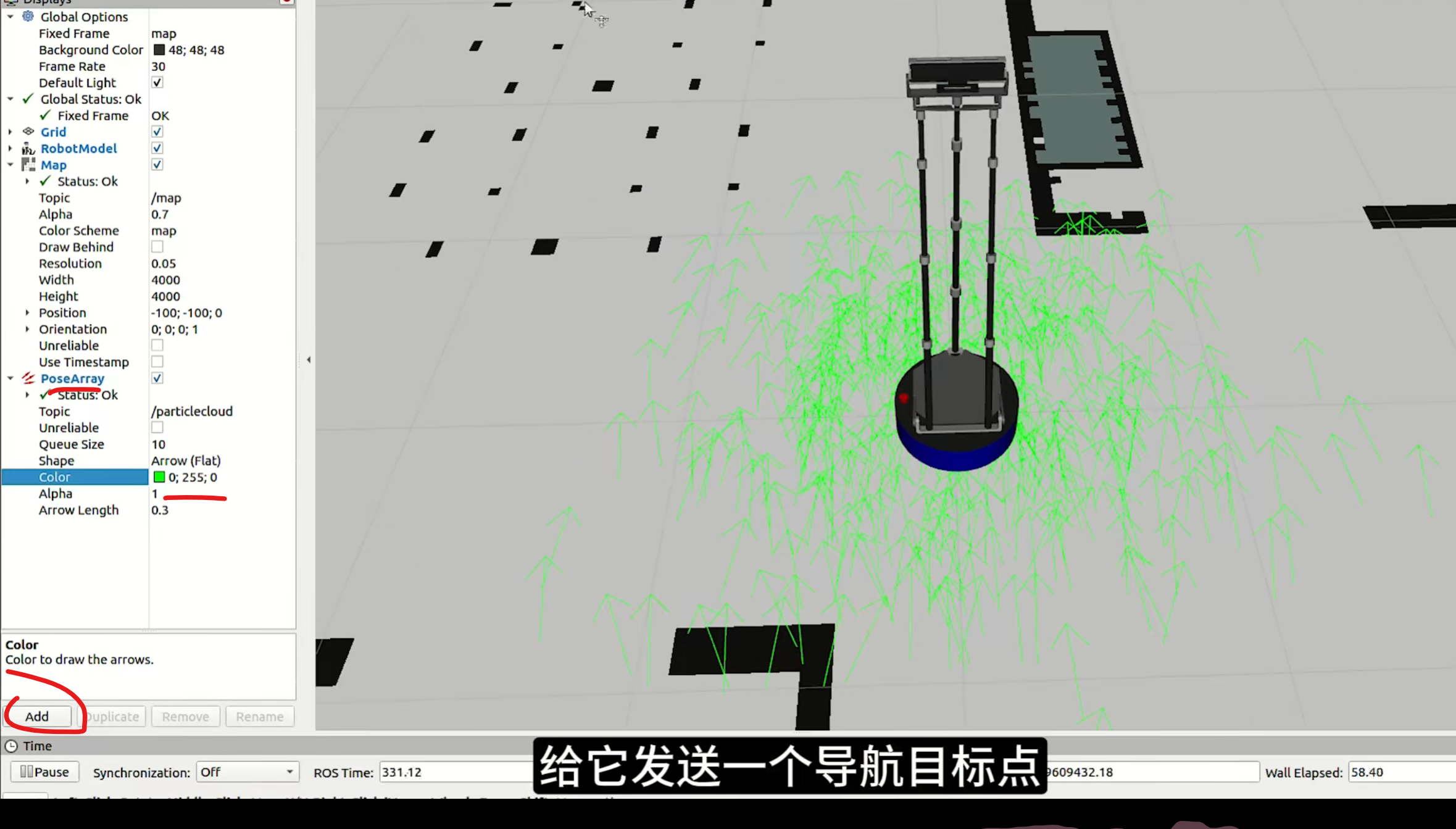

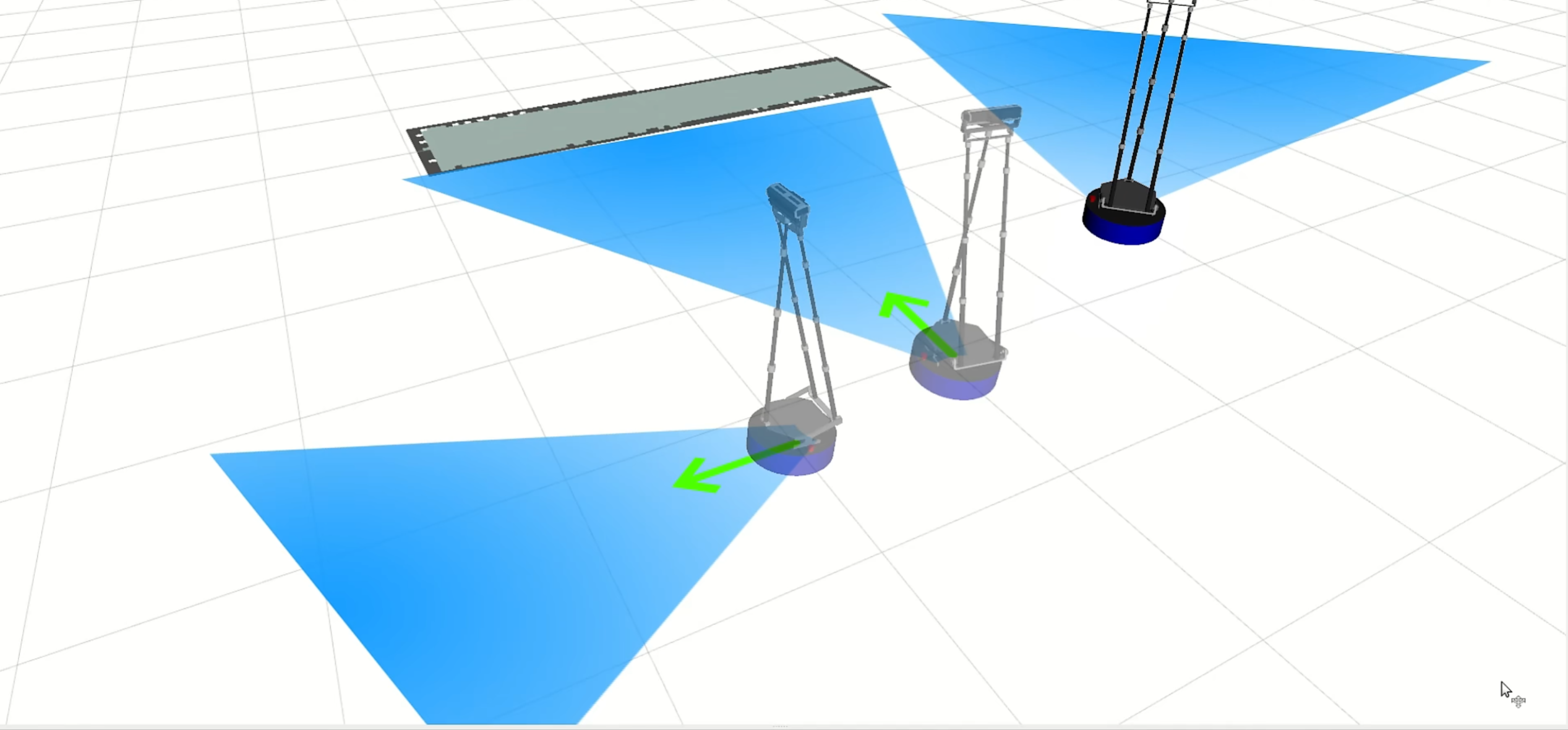

查看分身

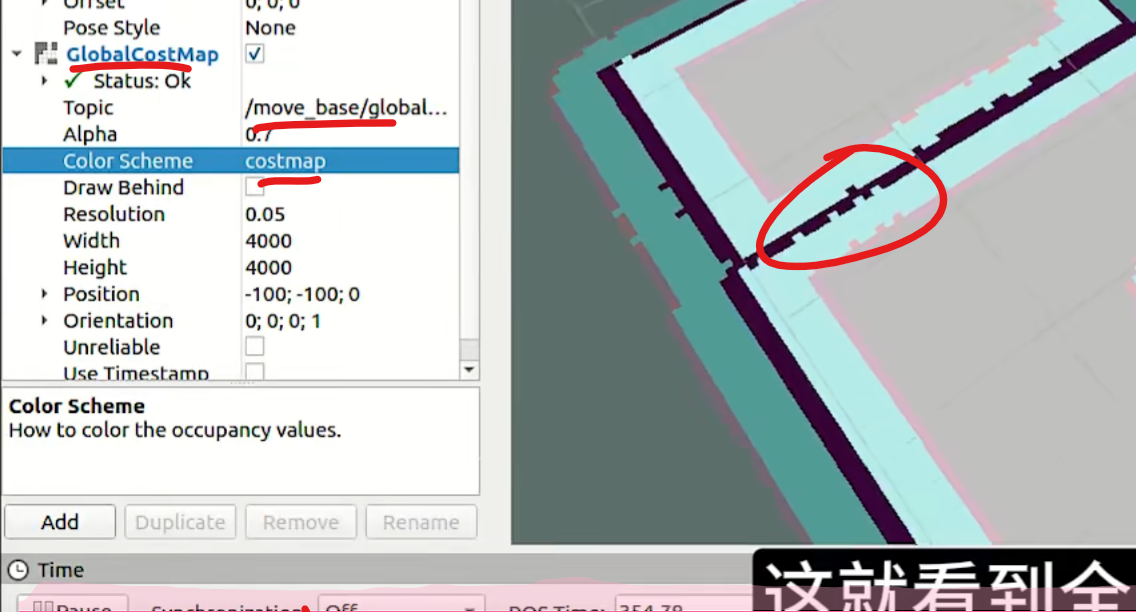

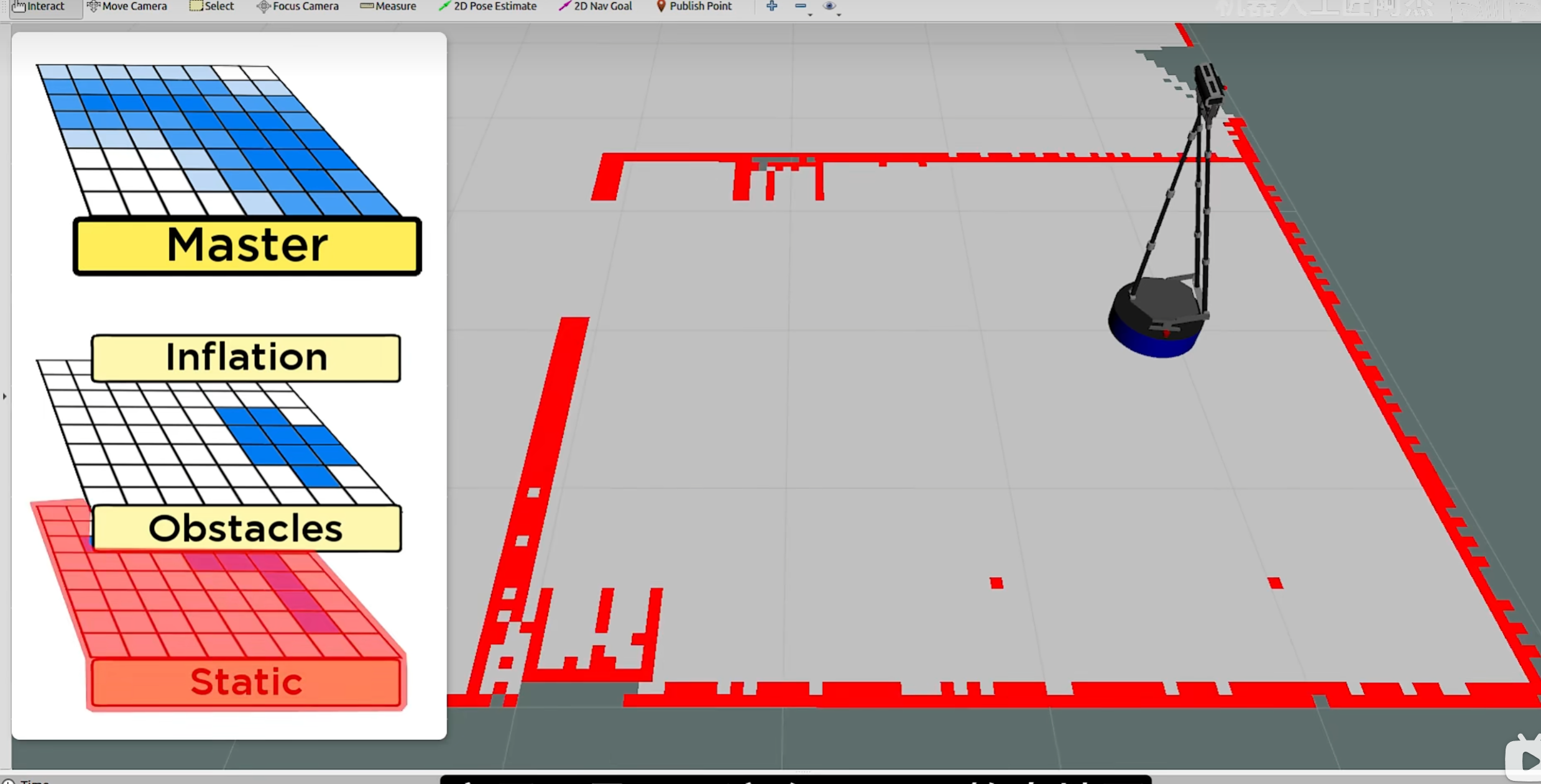

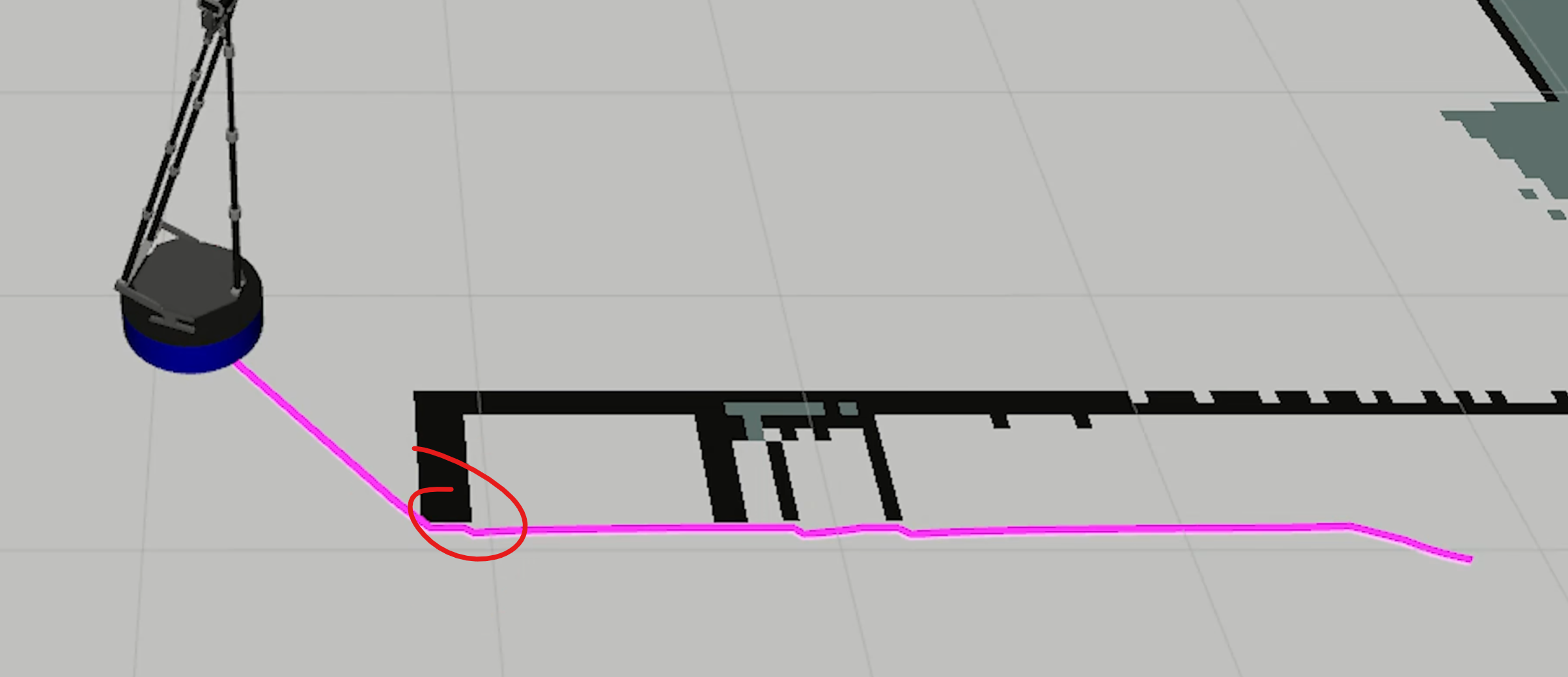

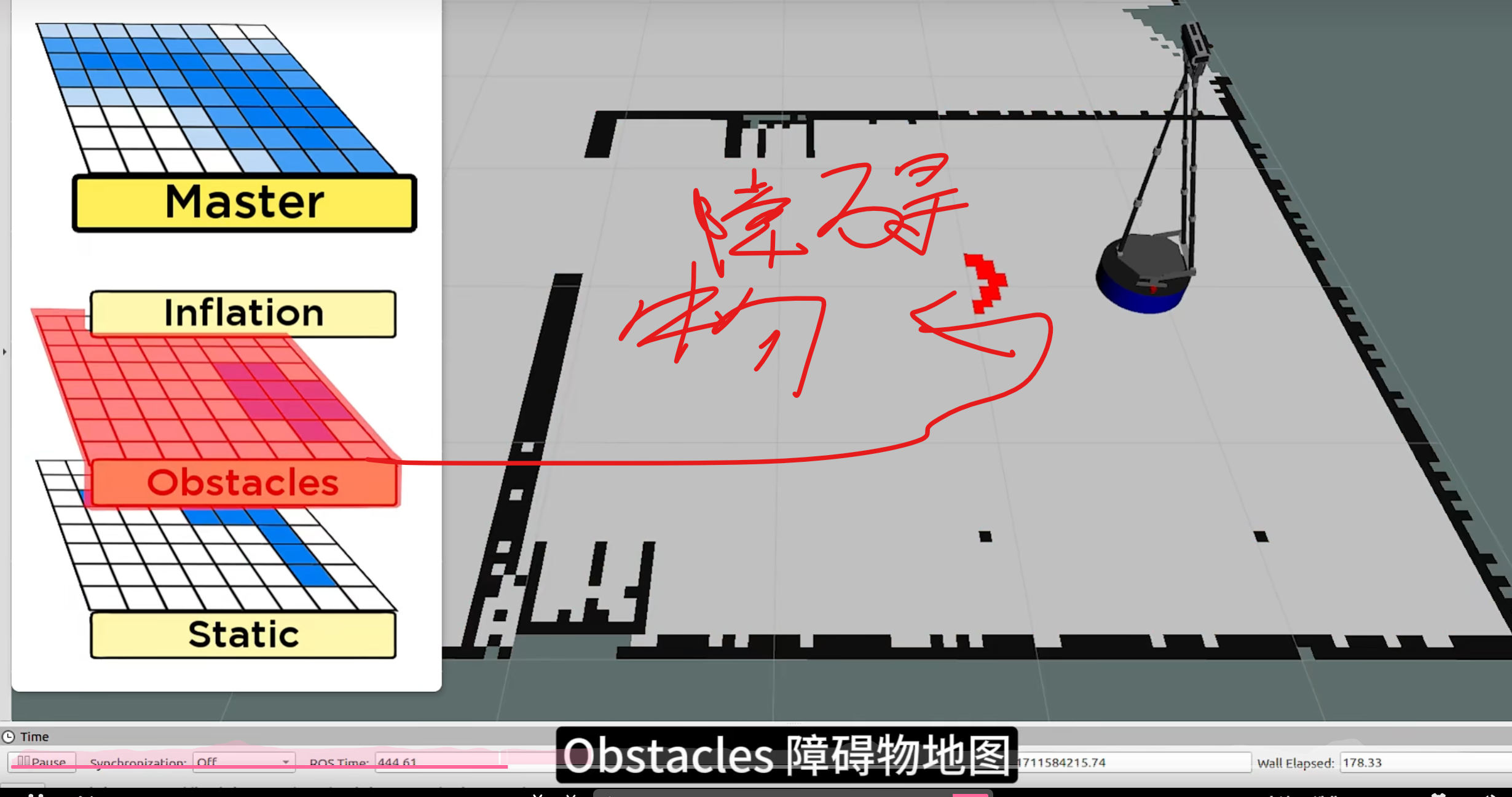

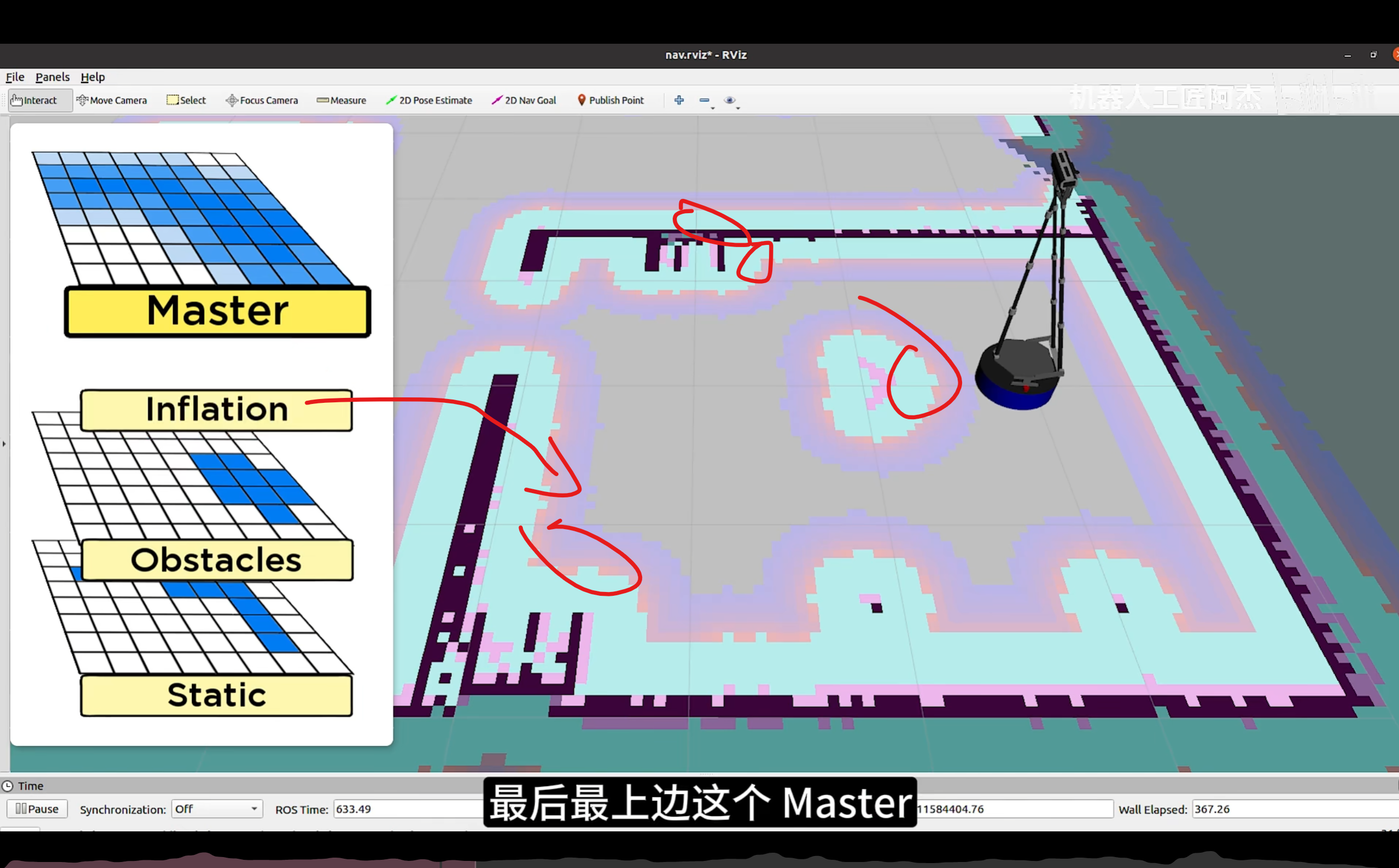

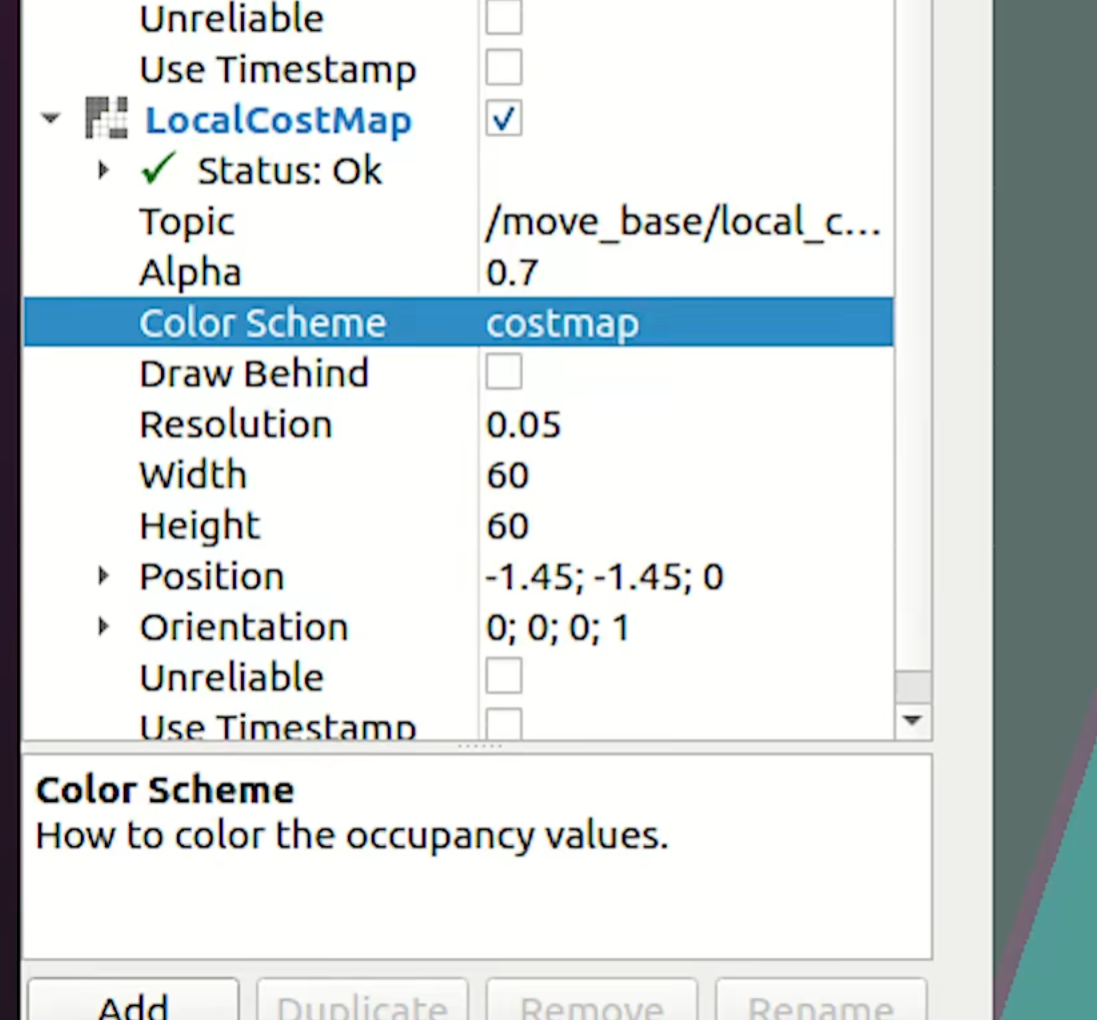

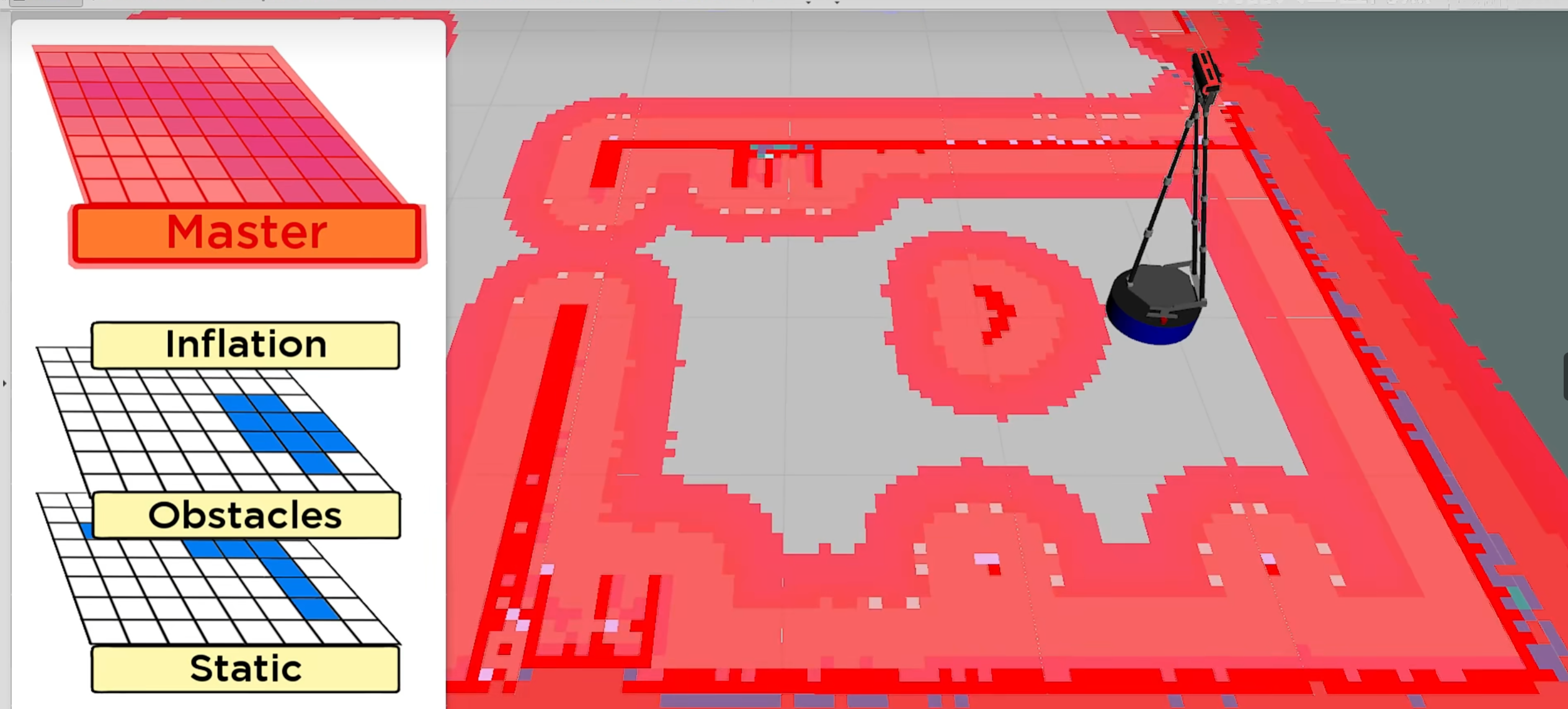

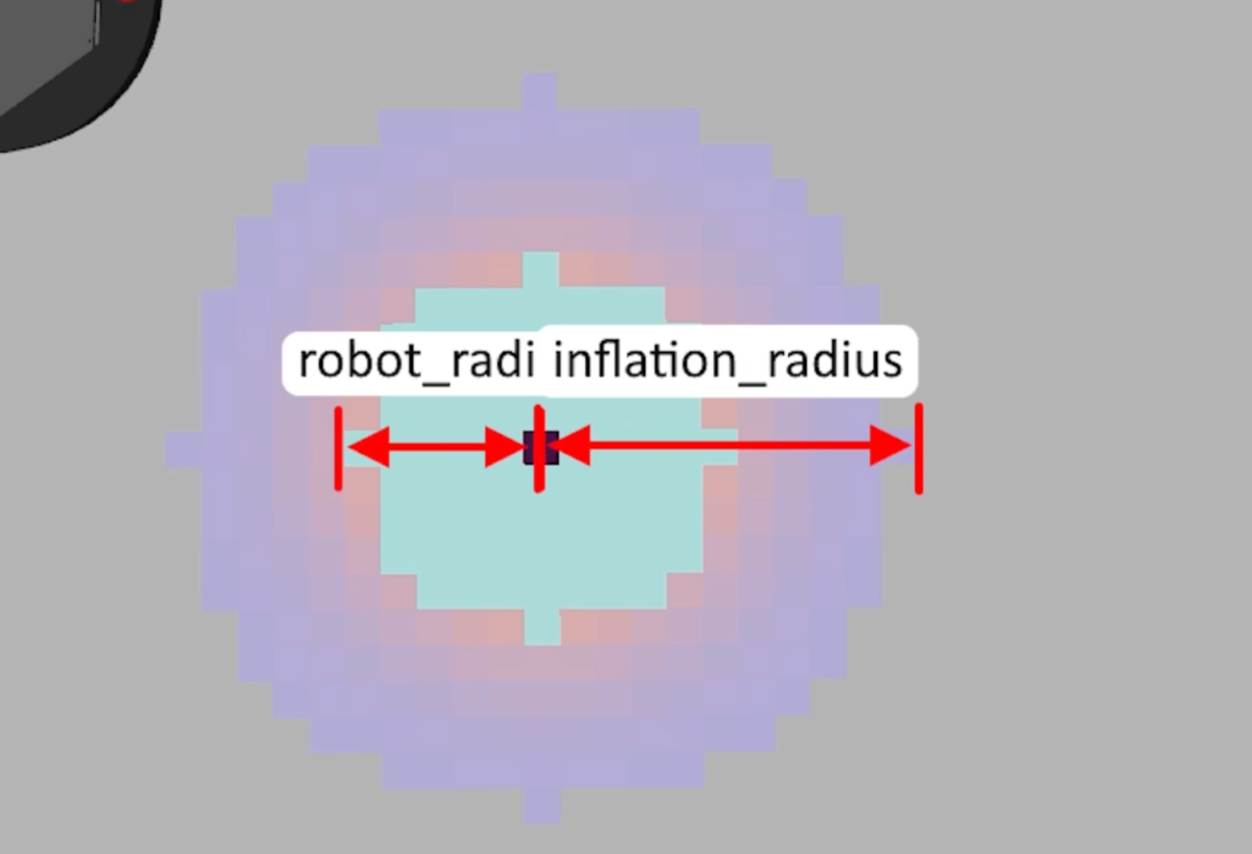

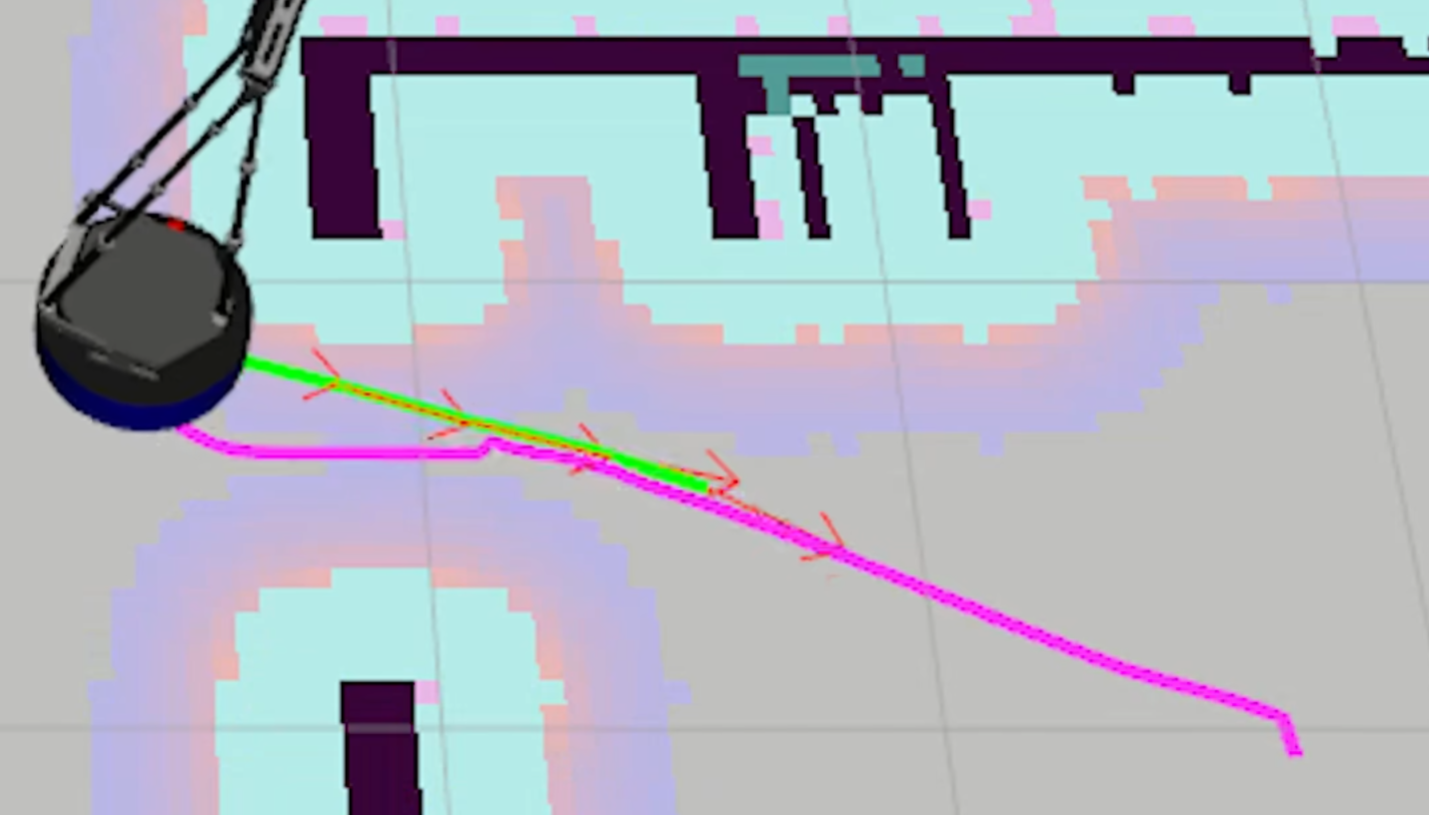

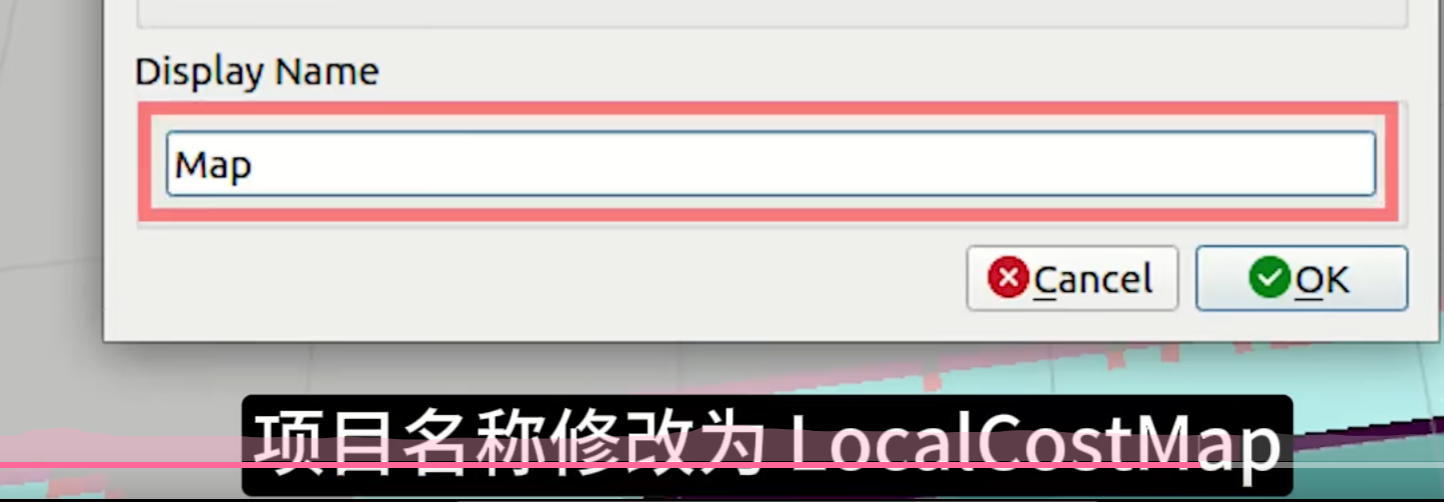

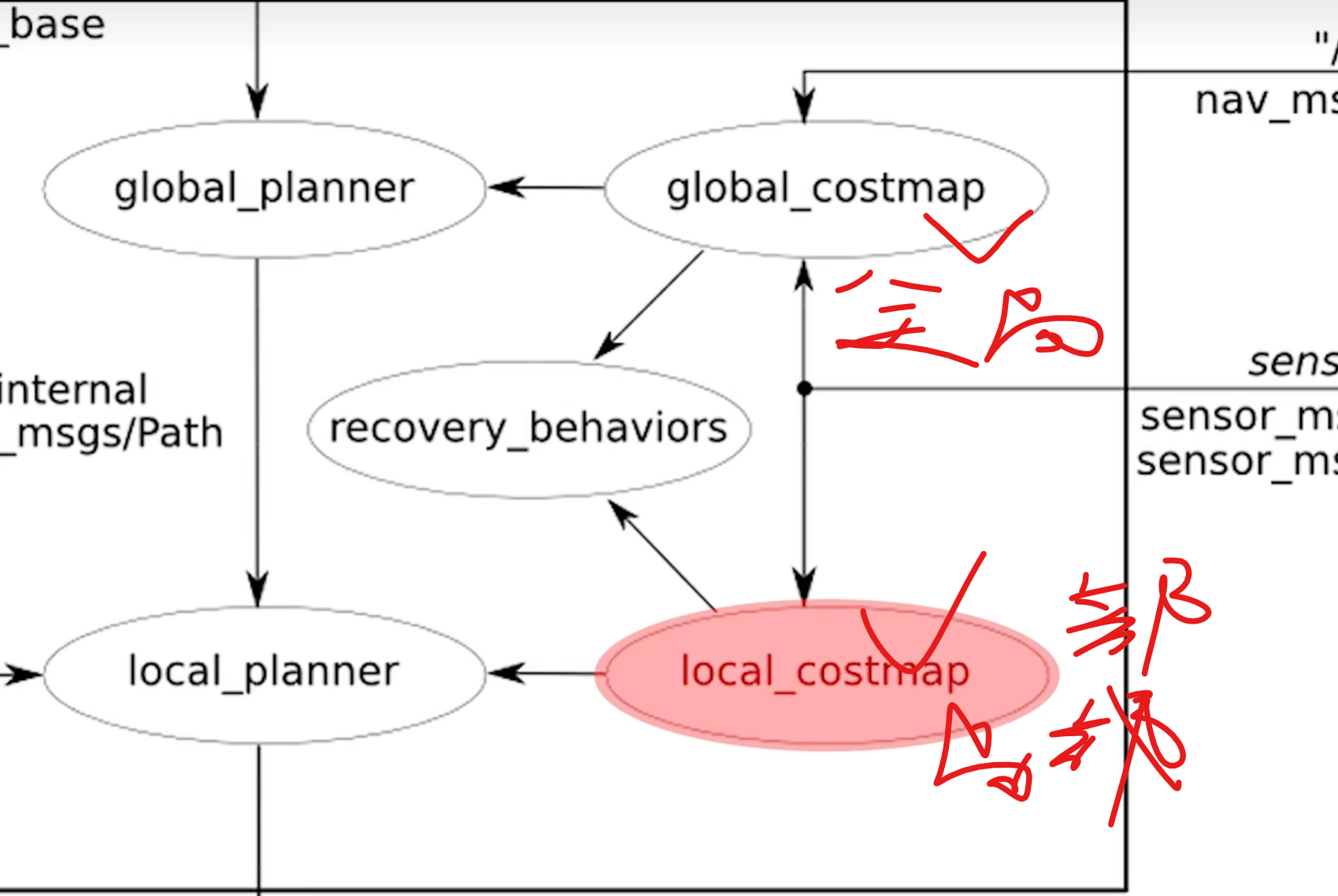

8 代价地图Costmap

全局规划器生成的路线不考虑机器大小

那么生成代价地图-让机器人不靠近

全局的只最开始计算一次局部的随时进行

路线

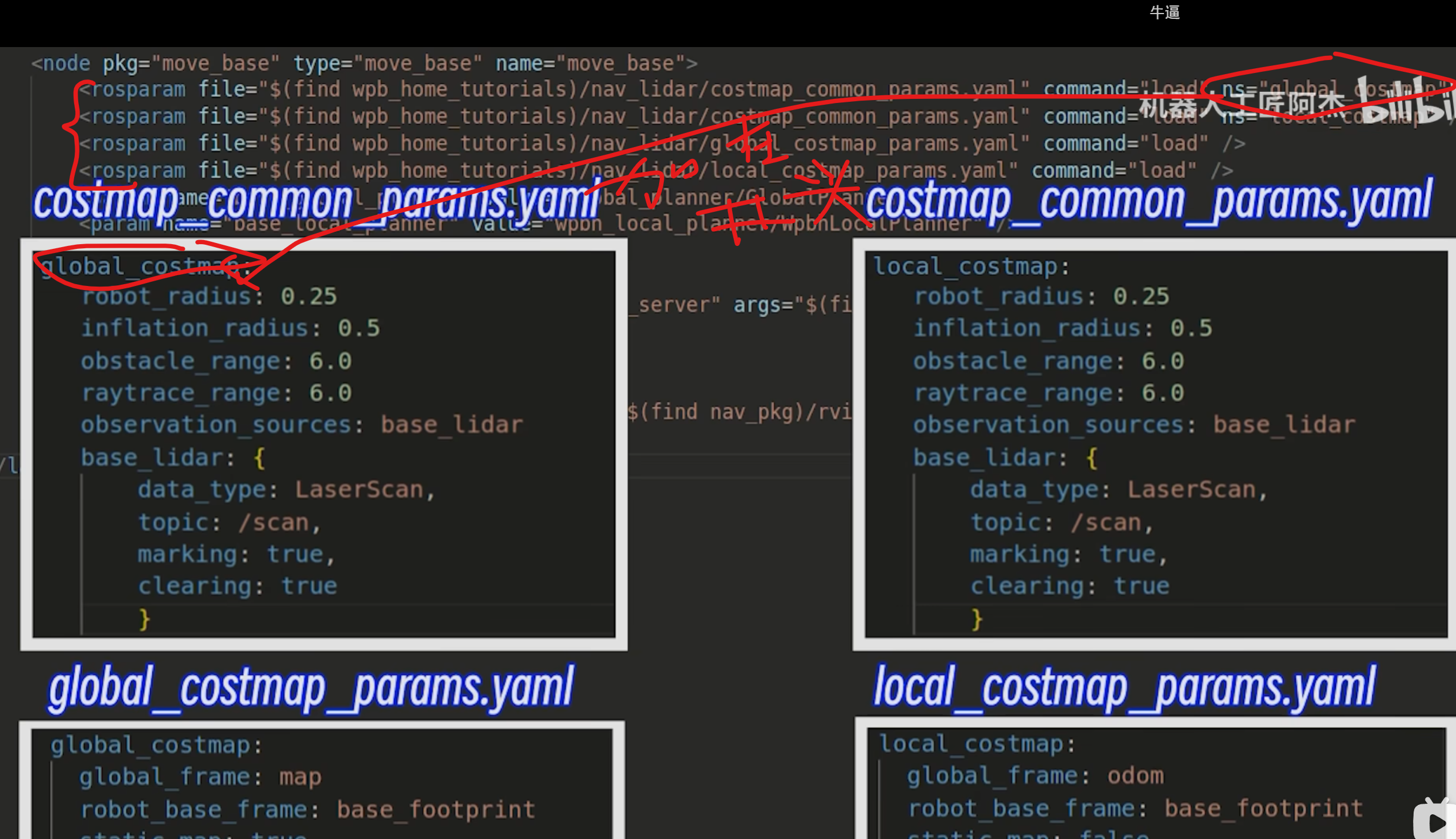

9 代价地图的参数

将ns里面的内容加在文件的开头

python 复制代码

obstacle_range: 6.0
含义：传感器能检测到障碍物的最大距离（米）。
用途：只有距离 ≤ 6.0 米的障碍物才会被加入代价地图。更远的障碍物忽略
（视为不影响当前导航）。
raytrace_range: 6.0
含义：传感器用于清空区域的最大距离。
用途：如果之前某位置标记为障碍物，但当前扫描在此方向上6米内没有检测到物体，
就将该位置"清空"为自由空间。
这是动态更新地图的关键：移除已消失的障碍物。

python 复制代码

observation_sources: base_lidar
含义：声明一个观测源，命名为 base_lidar。可配置多个传感器（如 laser1 laser2）。
base_lidar: { ... }（子参数）
data_type: LaserScan
数据类型为激光扫描消息（ROS 标准消息类型 sensor_msgs/LaserScan）。
topic: /scan
订阅的激光雷达话题名称。雷达数据通过此话题发布。
marking: true
是否用此传感器数据标记障碍物（即添加新障碍物到地图）。
clearing: true
是否用此传感器数据清空自由区域（即移除不存在的障碍物）。

python 复制代码

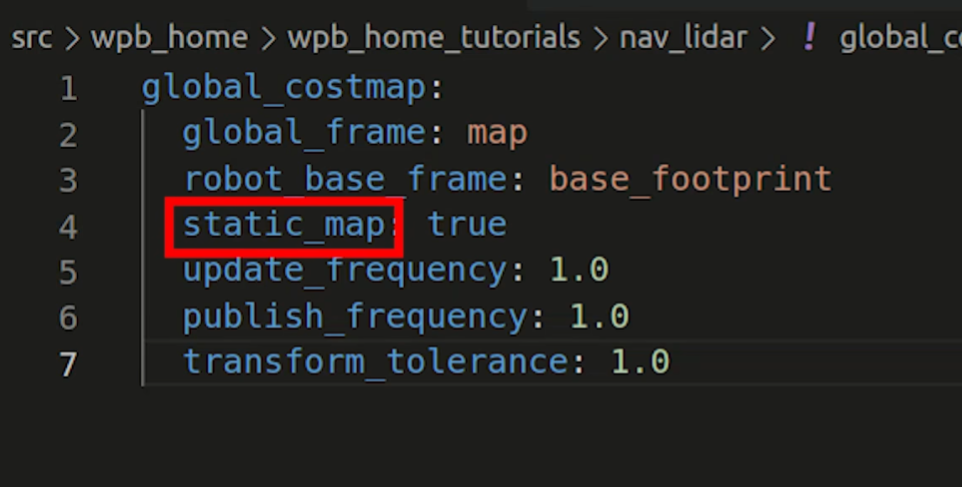

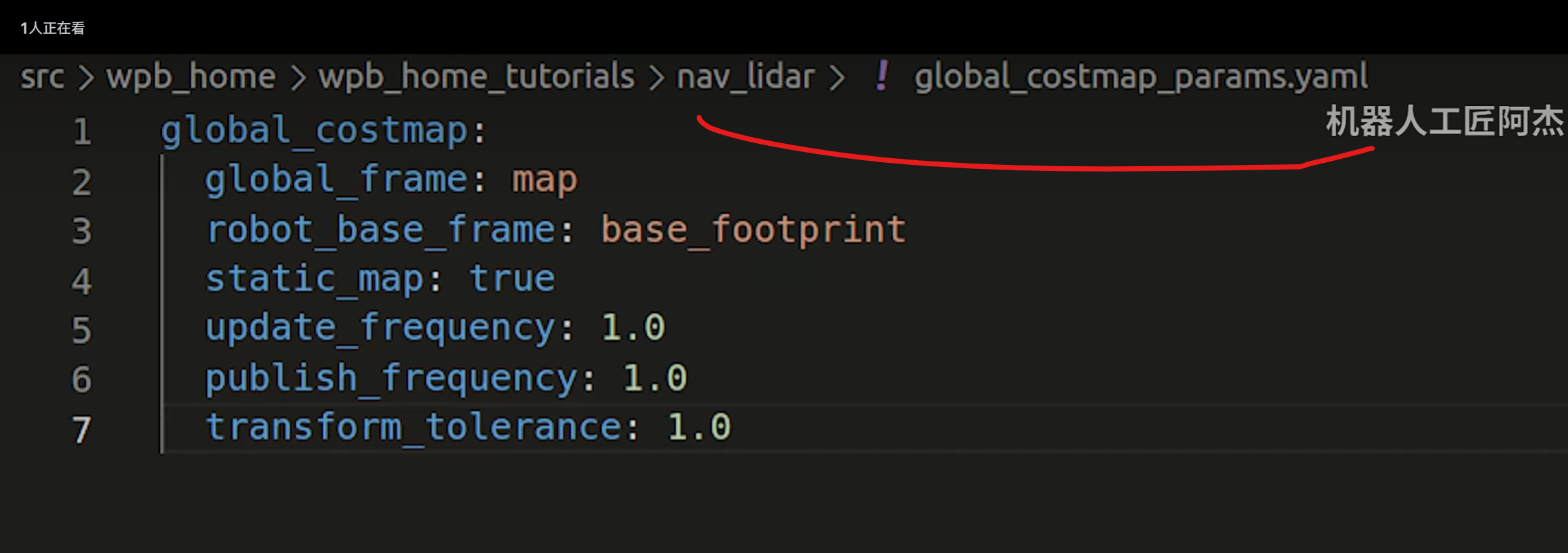

tatic_map: true ⬅️ 红框标注的核心参数
含义：是否从静态地图加载全局代价地图。
作用：
true：从地图服务器（map_server）加载预先构建好的静态地图（如 map.yaml）
作为全局代价地图的基础。
false：初始时为空，完全通过传感器动态构建（适用于无先验地图的场景）。

update_frequency: 1.0
含义：全局代价地图的更新频率为 1.0 Hz（每秒更新1次）。
说明：即使地图是静态的，机器人位置变化或新增障碍物（如新标记的禁区）
也需要更新代价地图中的信息。
publish_frequency: 1.0
含义：将代价地图发布为 ROS 话题（如 /global_costmap/costmap）的频率也是 1.0 Hz。
用途：供 RViz 等可视化工具订阅显示，或供其他模块使用。

transform_tolerance: 1.0
含义：坐标变换的最大容忍延迟为 1.0 秒。

用odom 因为map会跳变

python 复制代码

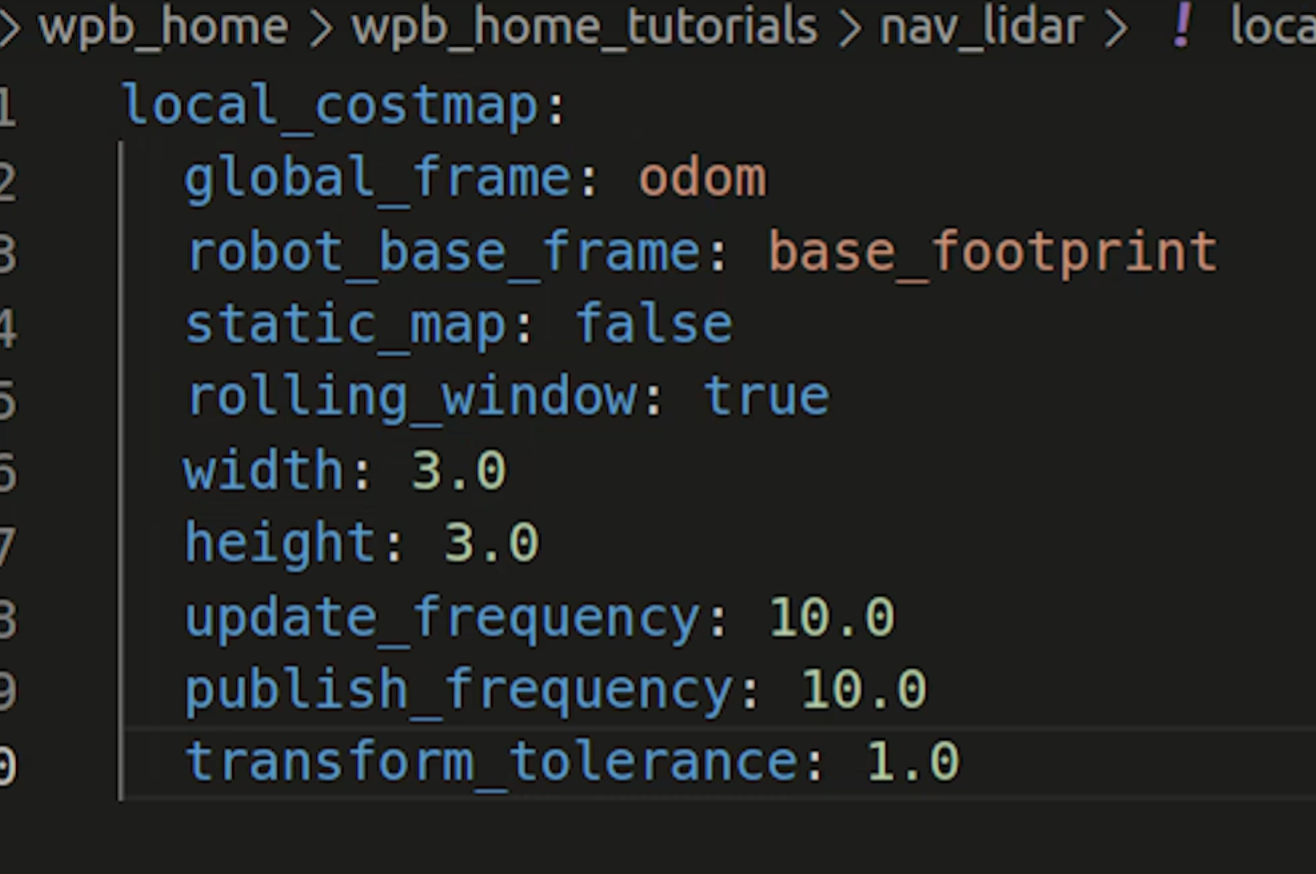

static_map: false
含义：不加载静态地图作为初始地图。
作用：局部代价地图完全由传感器实时构建，只包含机器人周围当前检测到的障碍物

rolling_window: true ⬅️ 红框标注的核心机制
含义：启用滚动窗口模式。
工作原理：
代价地图是一个固定大小（图中 width: 3.0, height: 3.0）的窗口。
窗口中心始终跟随机器人移动（锁定在 robot_base_frame）。
当机器人移动时，窗口"滚动"------旧区域移出窗口，新区域进入窗口。

width: 3.0和 height: 3.0
含义：滚动窗口的宽度和高度都是3.0米。

python 复制代码

update_frequency: 10.0
含义：局部代价地图更新频率为10 Hz（每秒10次）。
对比：全局地图更新频率1.0 Hz，局部地图更新频率高10倍。
原因：局部避障需要快速响应环境变化。
publish_frequency: 10.0
含义：发布到ROS话题的频率也是10 Hz，供实时显示和监控。
4. 容错参数
transform_tolerance: 1.0
含义：坐标变换最大容忍延迟1.0秒（与全局配置相同）。

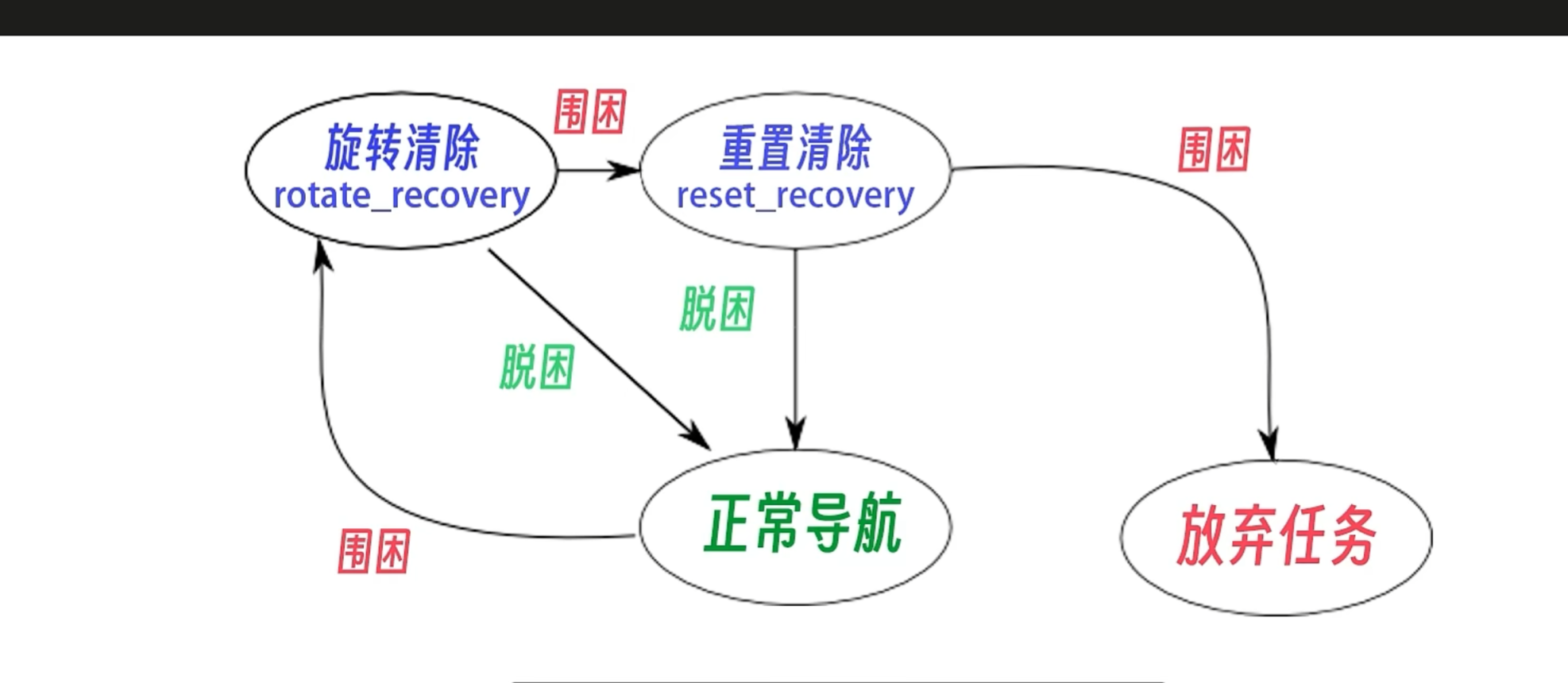

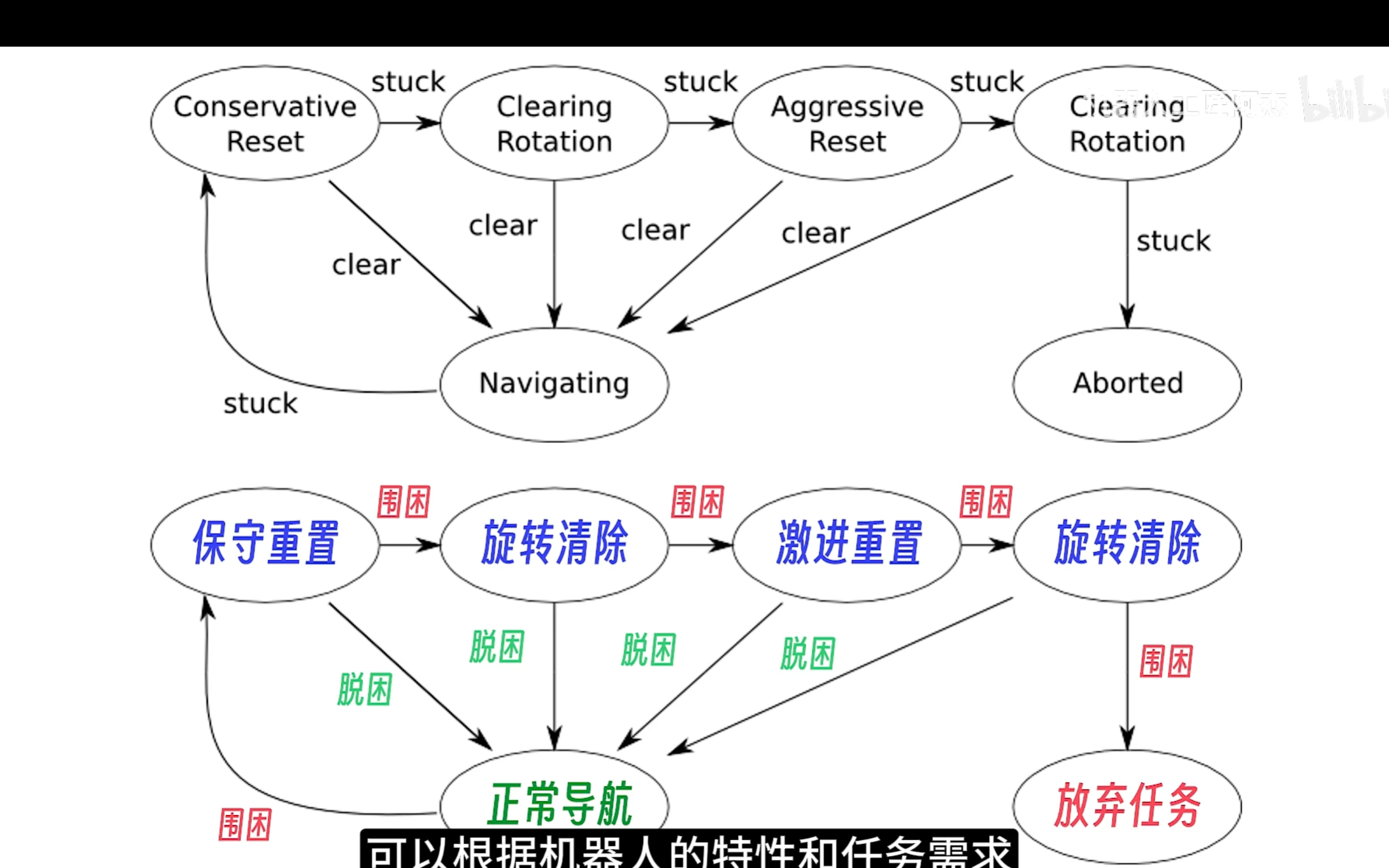

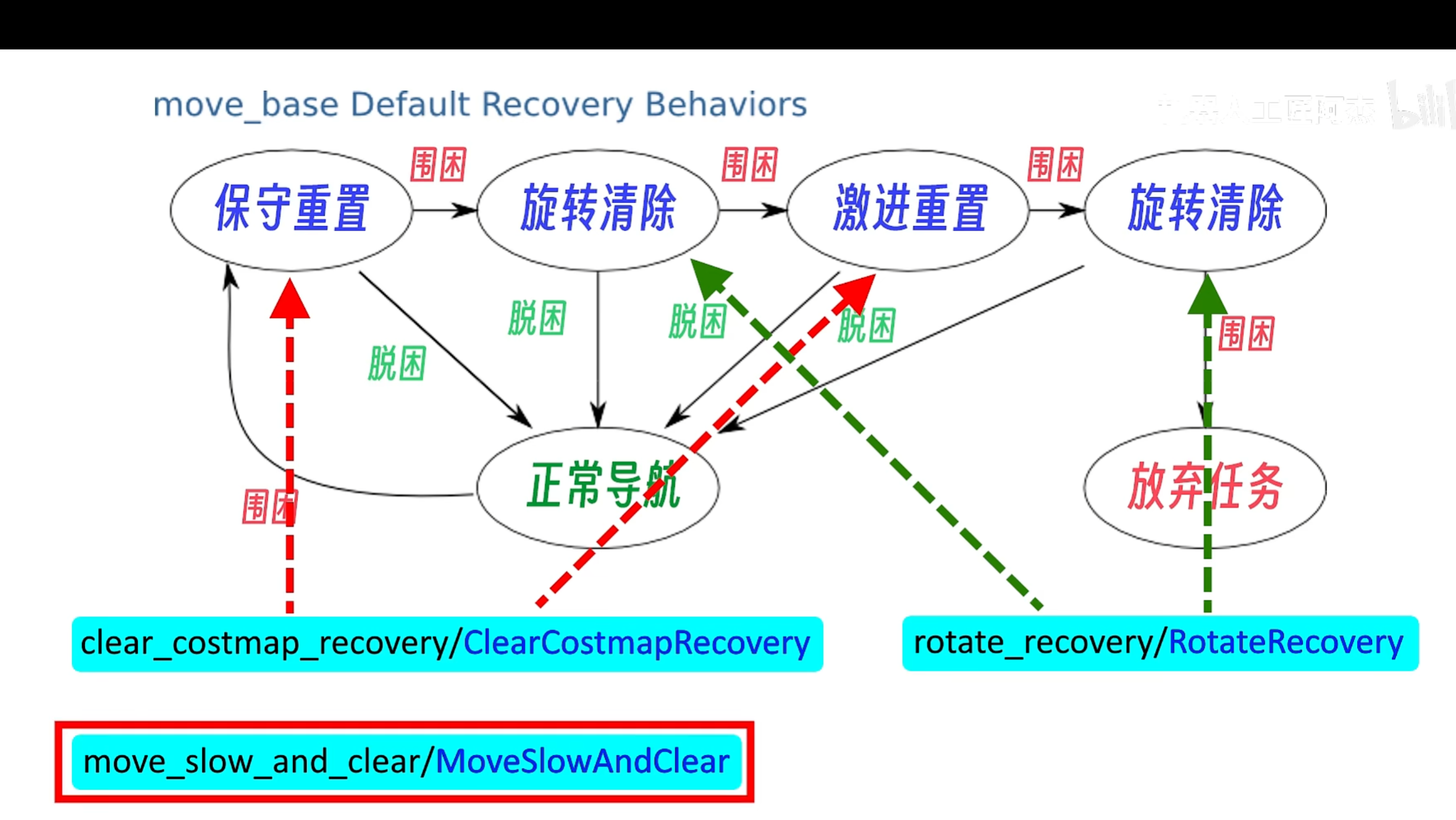

10导航系统|恢复行为|Recovery Behaviors

当有障碍物的时候重新绘画路线

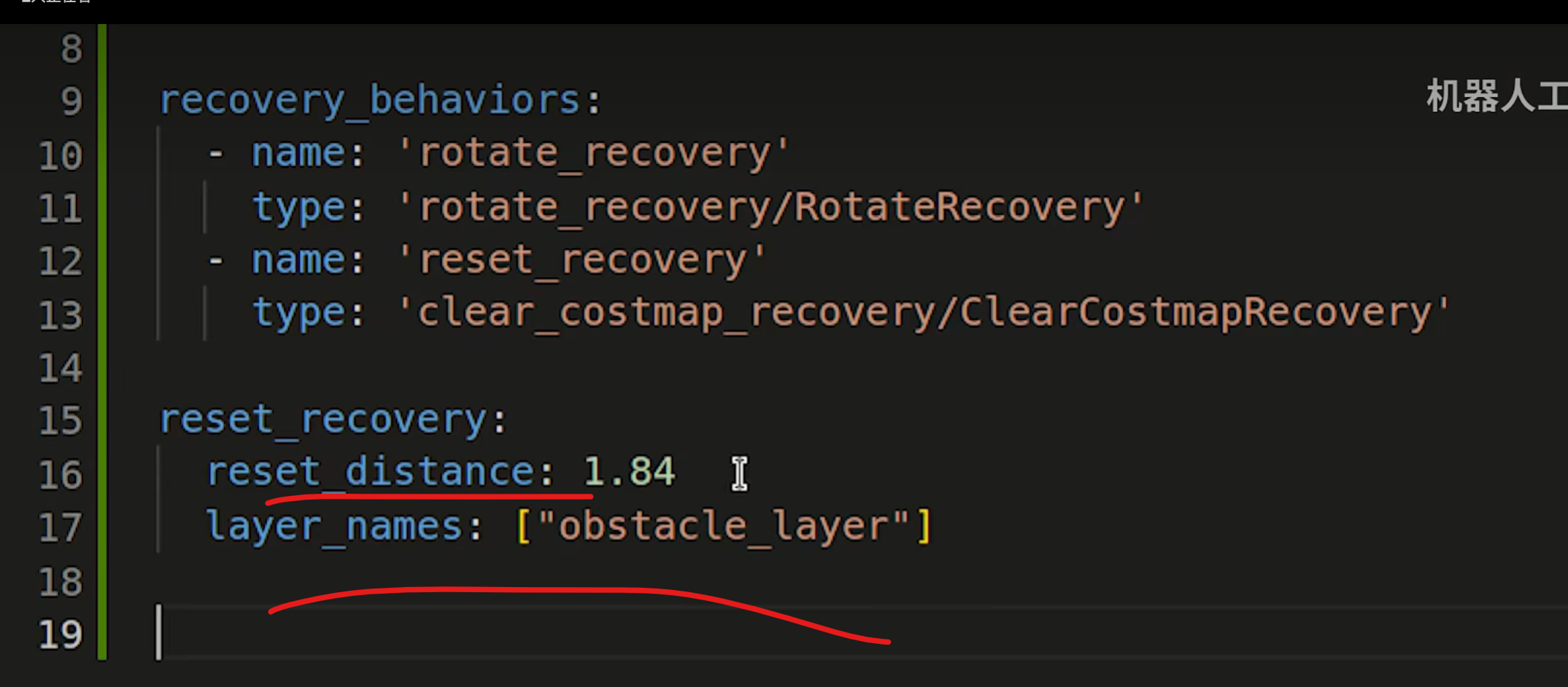

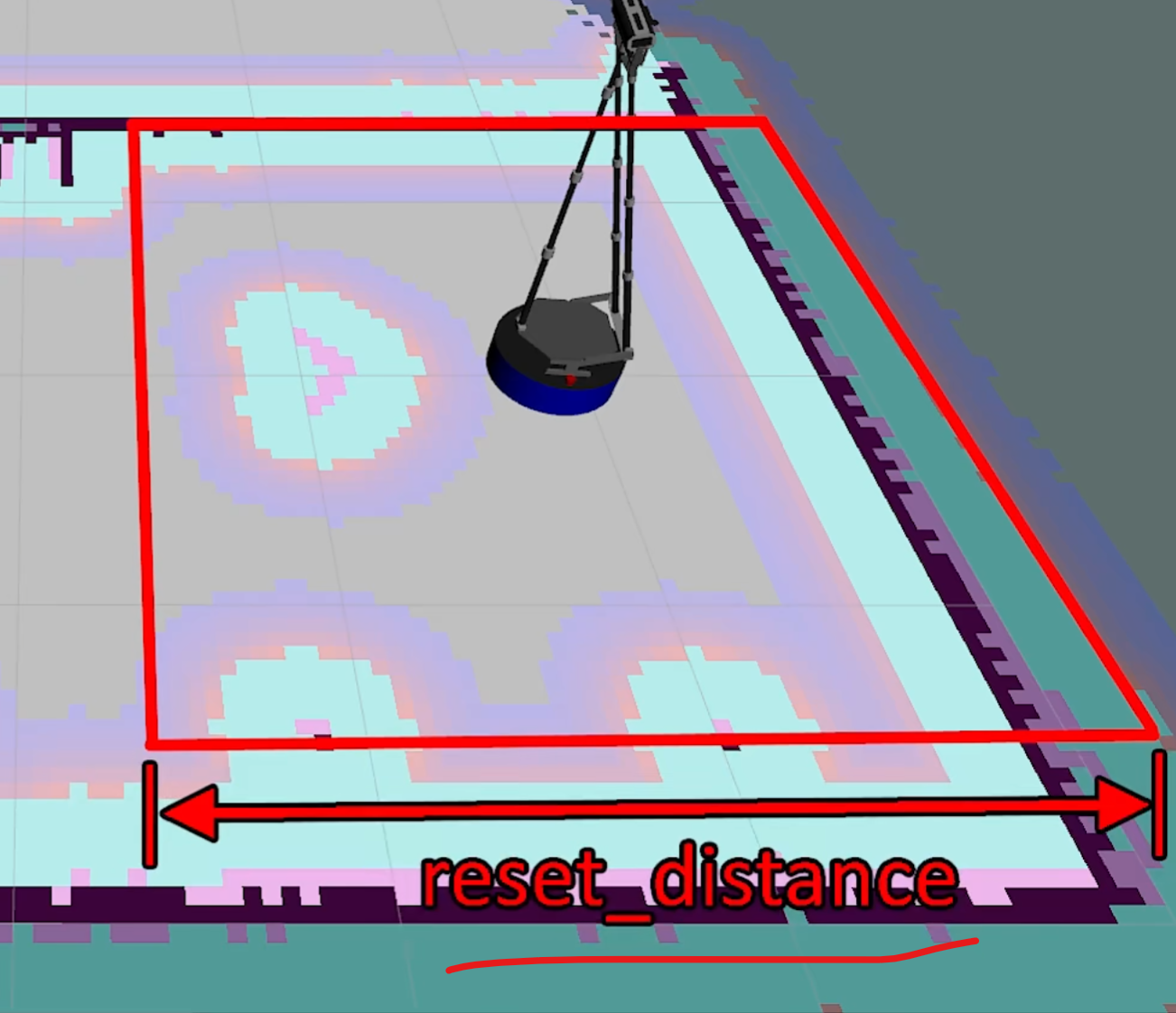

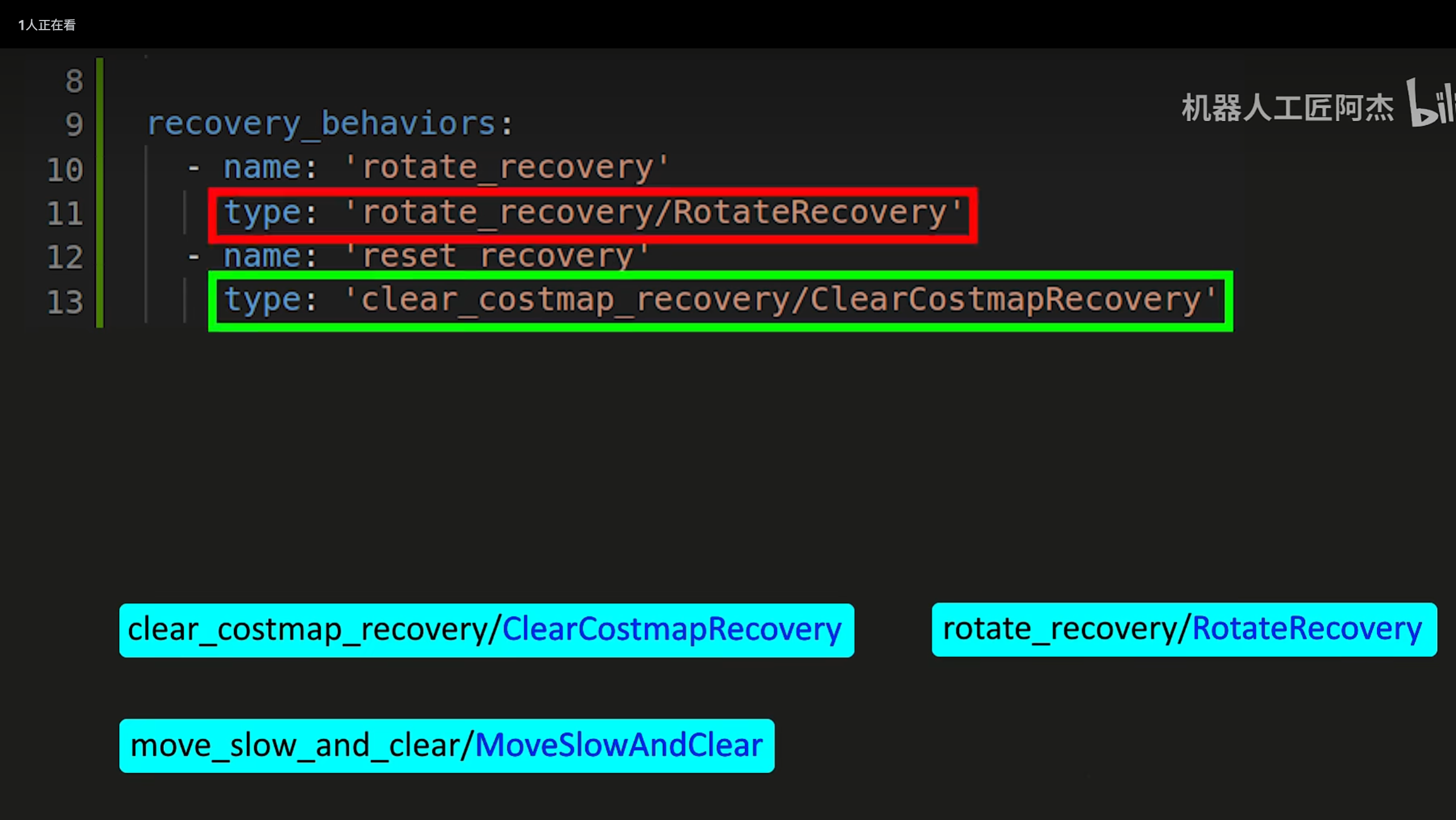

11 恢复行为的参数设置

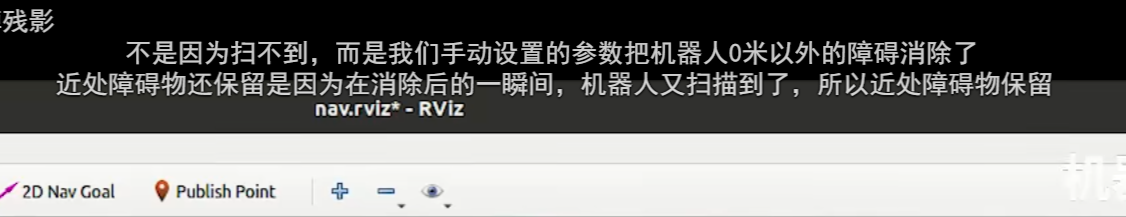

清楚1.84以外的障碍物内容

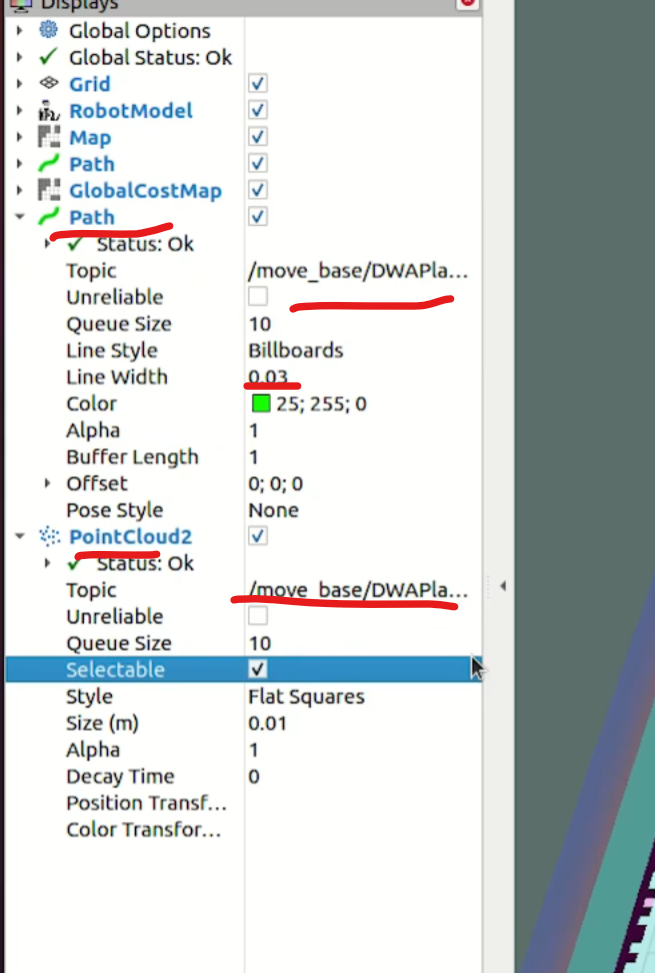

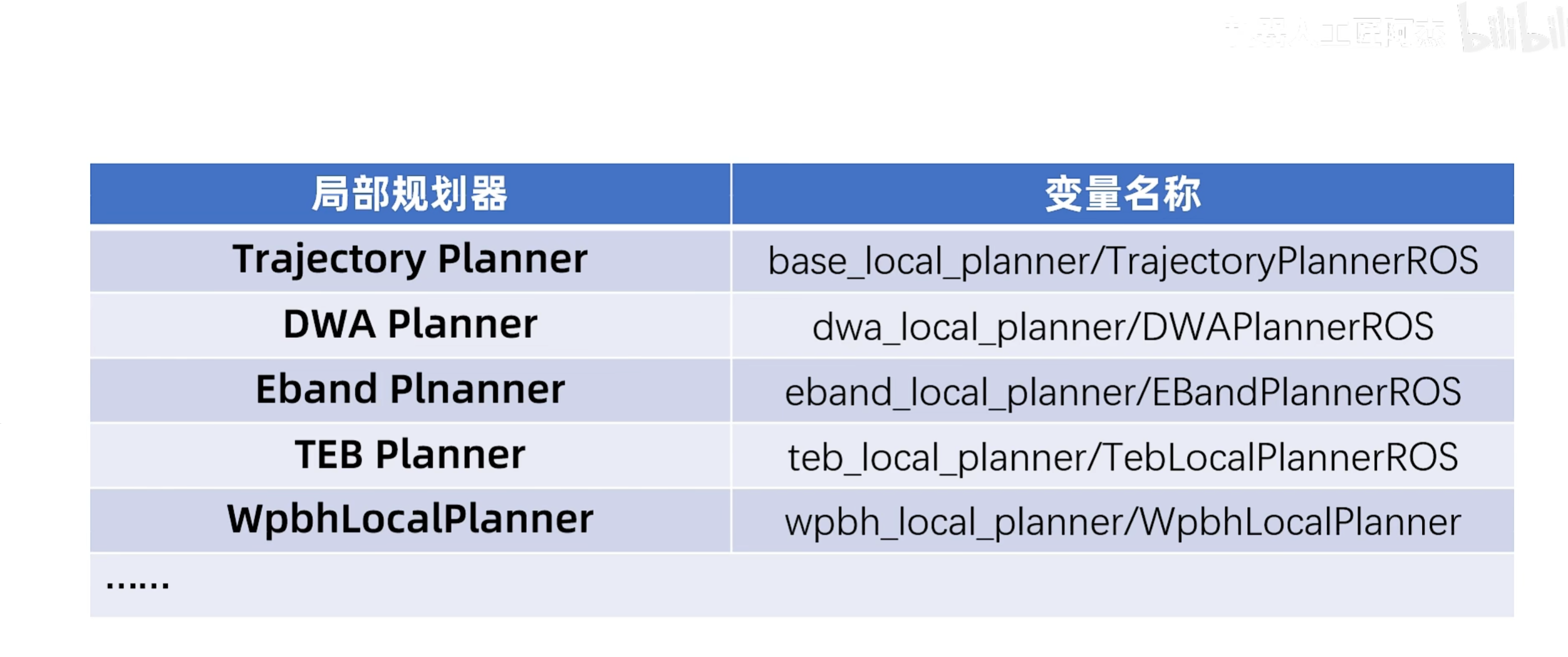

12 局部规划器

DWA规划器

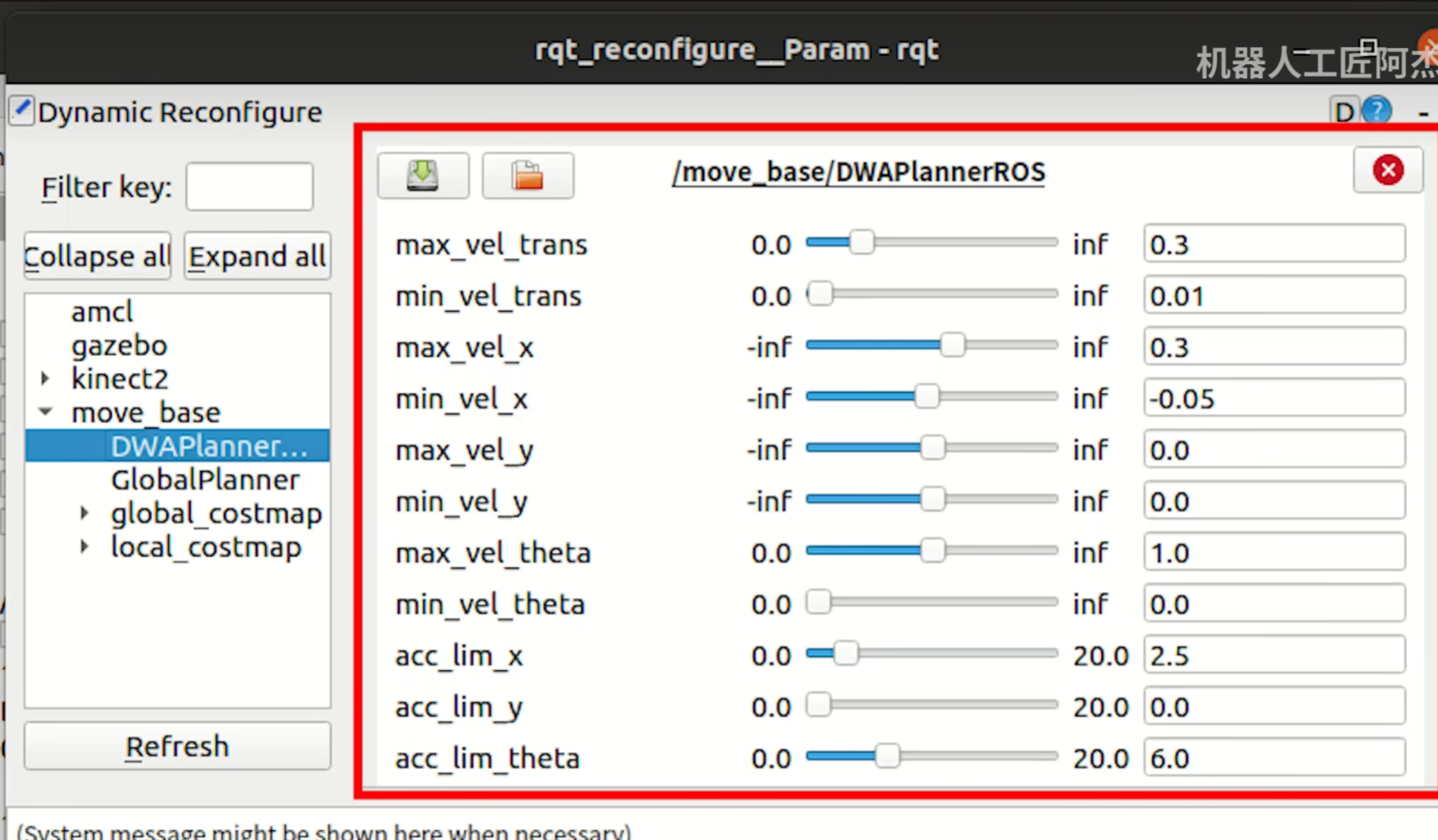

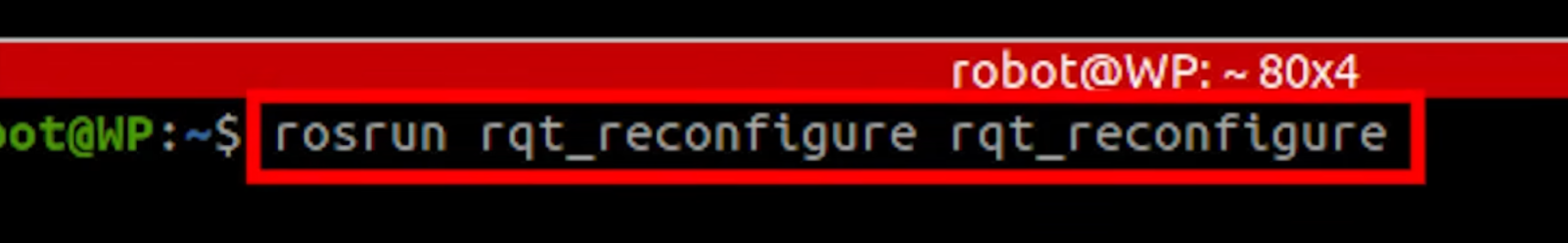

调节参数

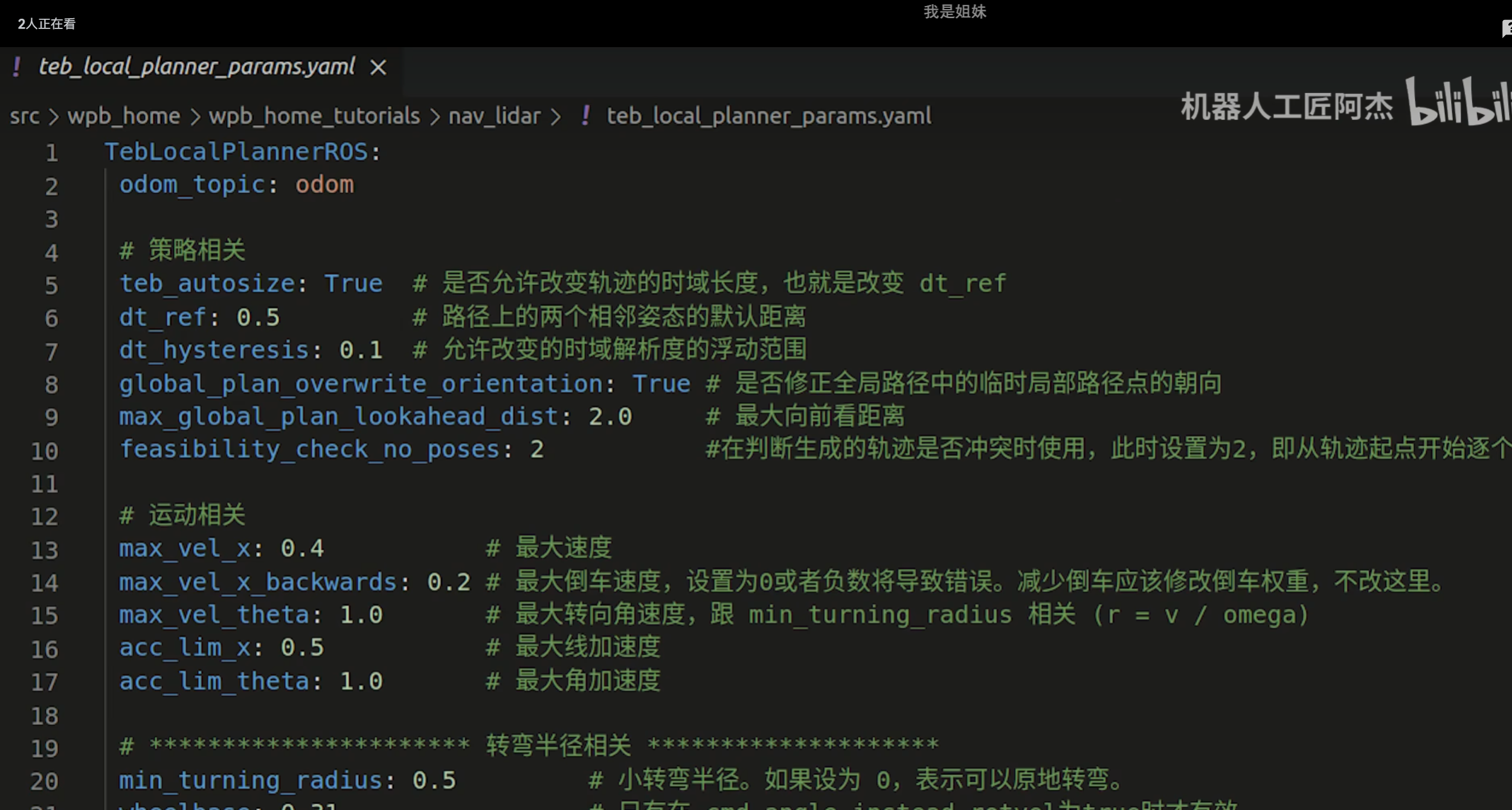

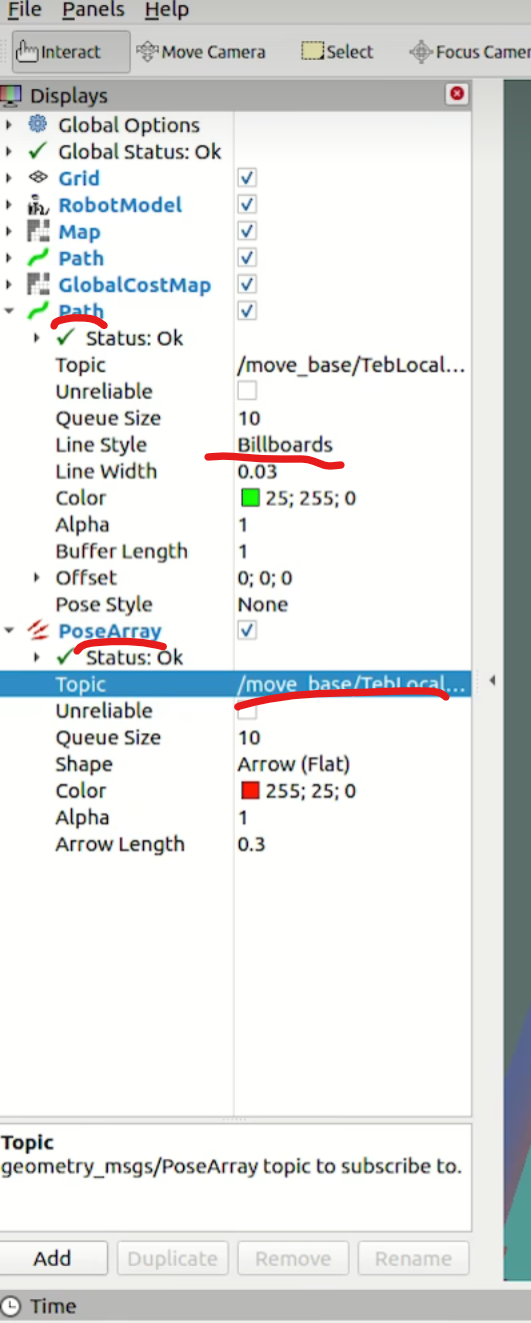

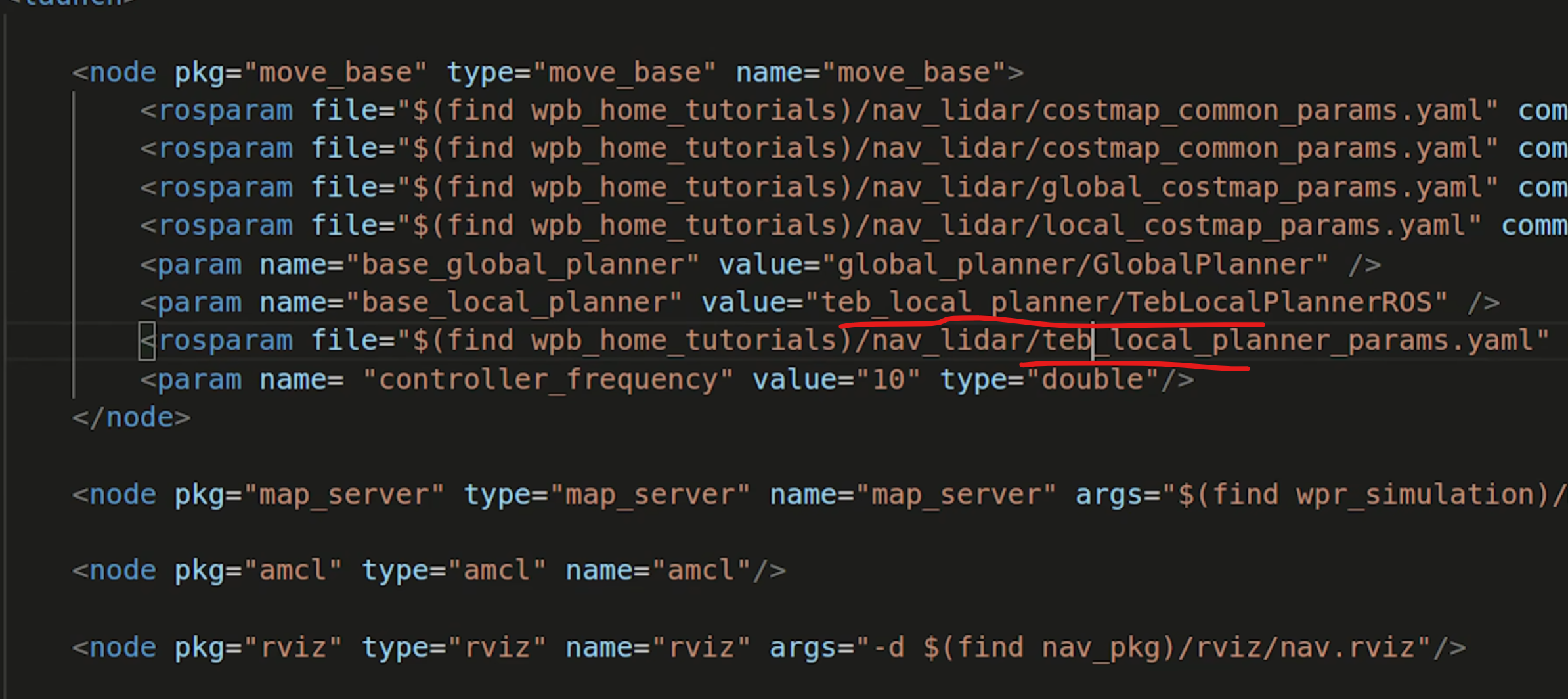

TEB规划器

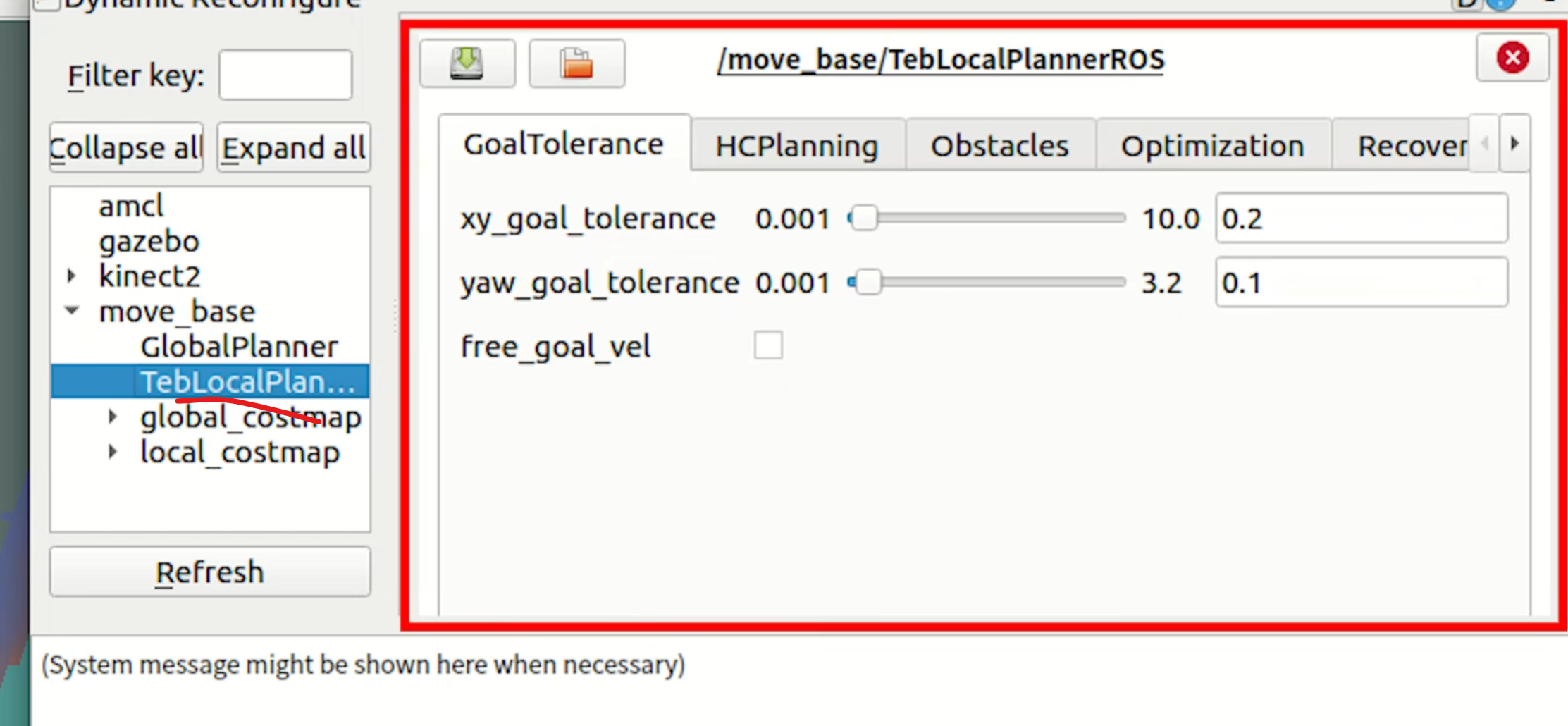

调节参数

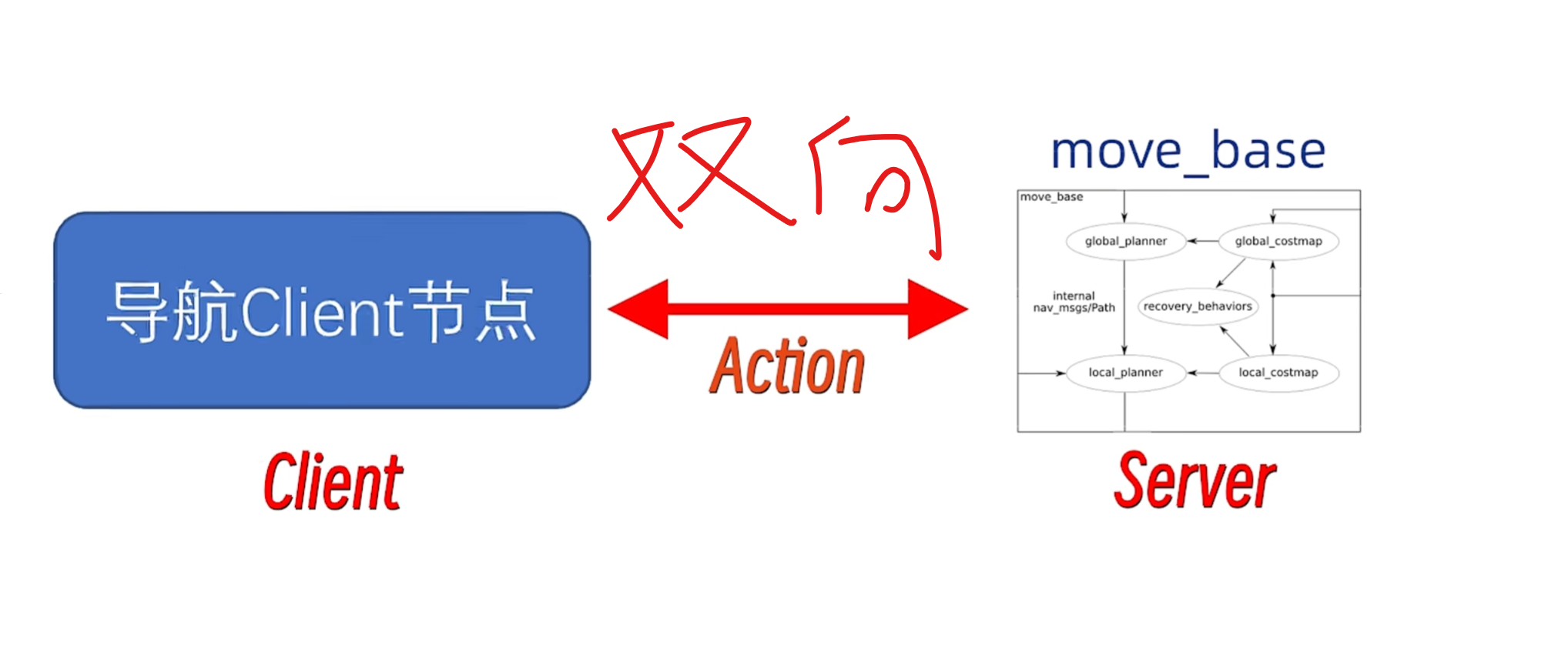

13 action编程接口

导航会给client返回完成的情况

编写节点文件

python 复制代码

主程序入口，初始化ROS节点，节点名为nav_client。

创建一个动作客户端（SimpleActionClient），连接到名为move_base
的动作服务器（负责路径规划与执行），并指定动作类型为MoveBaseAction。

ac.wait_for_server()阻塞直到move_base服务器就绪，确保连接成功后再发送目标。

创建一个MoveBaseGoal对象（目标点消息），后续需要为其设置目标位姿
（如坐标和朝向），再通过ac.send_goal(goal)发送给服务器。
图中代码仅展示了初始化，未包含完整的位姿设置和发送逻辑。

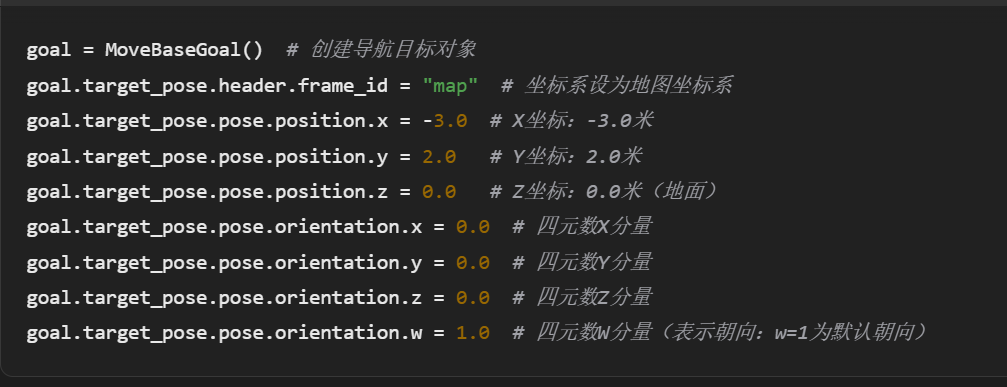

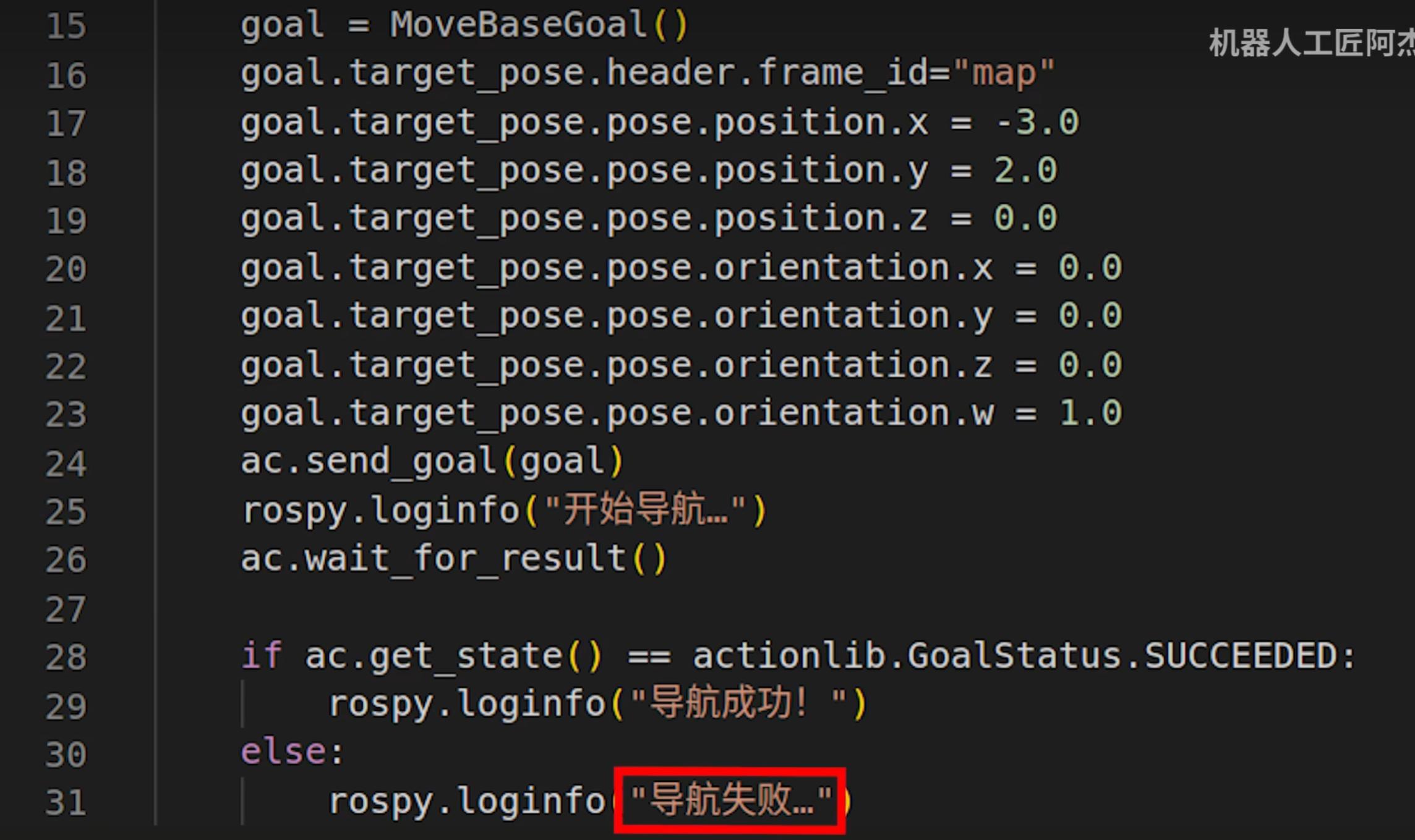

设置了机器人的目标位置在(-3.0, 2.0, 0.0)
朝向使用四元数表示，(0,0,0,1)表示无旋转（默认朝向）

python 复制代码

ac.send_goal(goal)  # 发送导航目标到move_base服务器
日志提示（第25行）：
rospy.loginfo("开始导航...")  # 输出开始导航信息
等待结果（第26行）：
ac.wait_for_result()  # 阻塞等待导航完成（成功或失败）

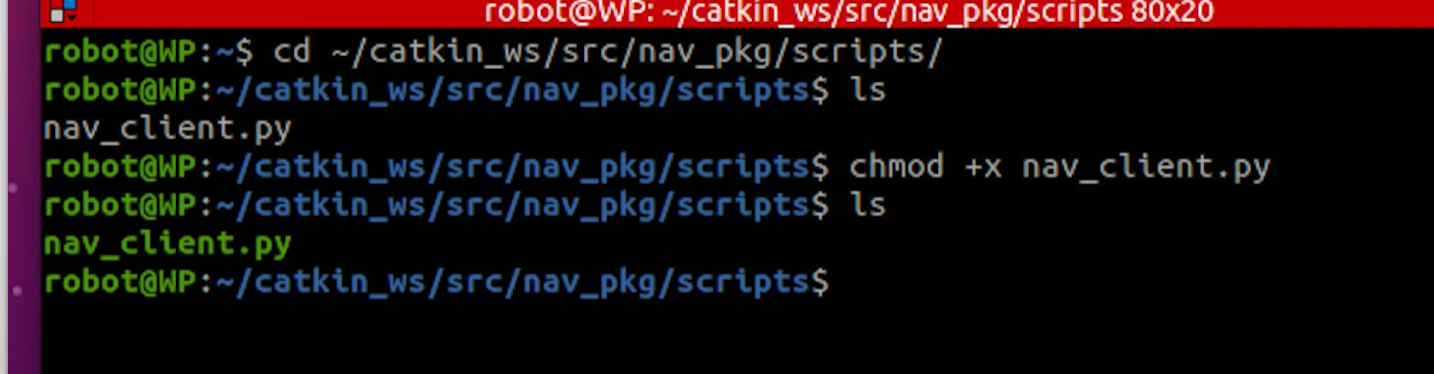

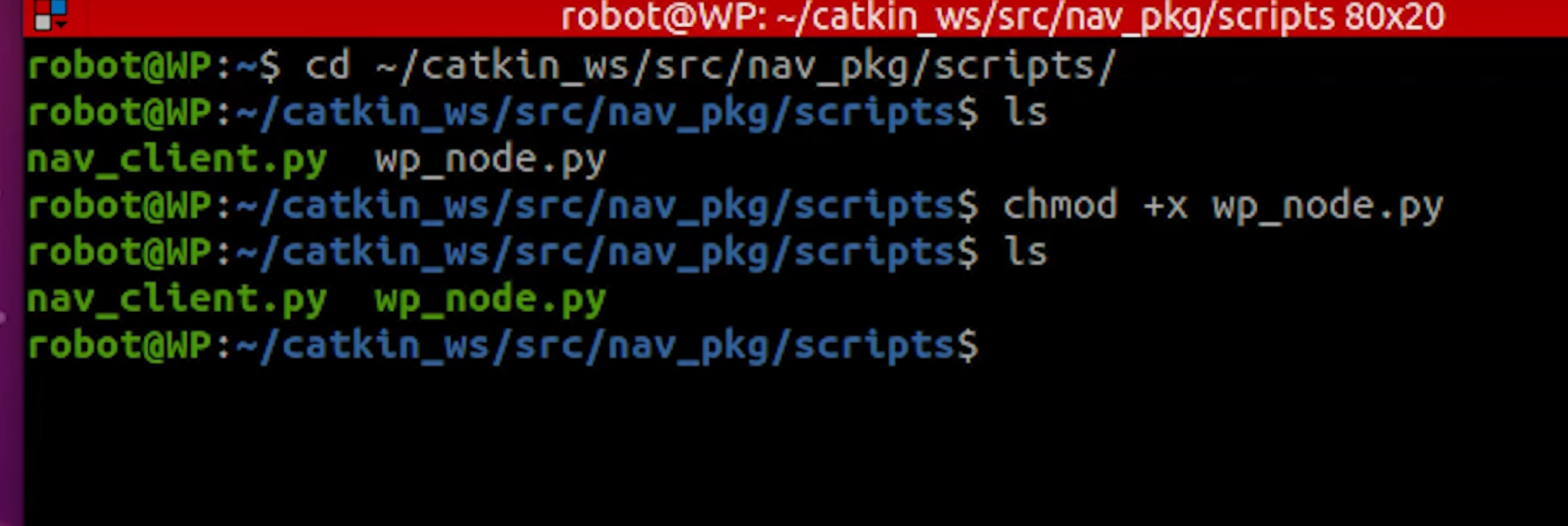

添加可执行权限

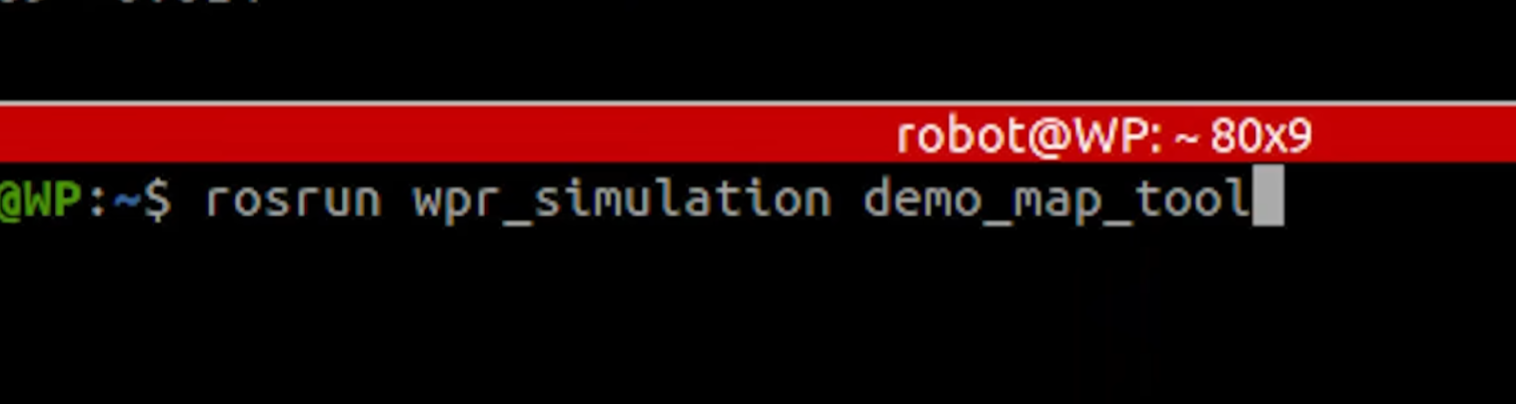

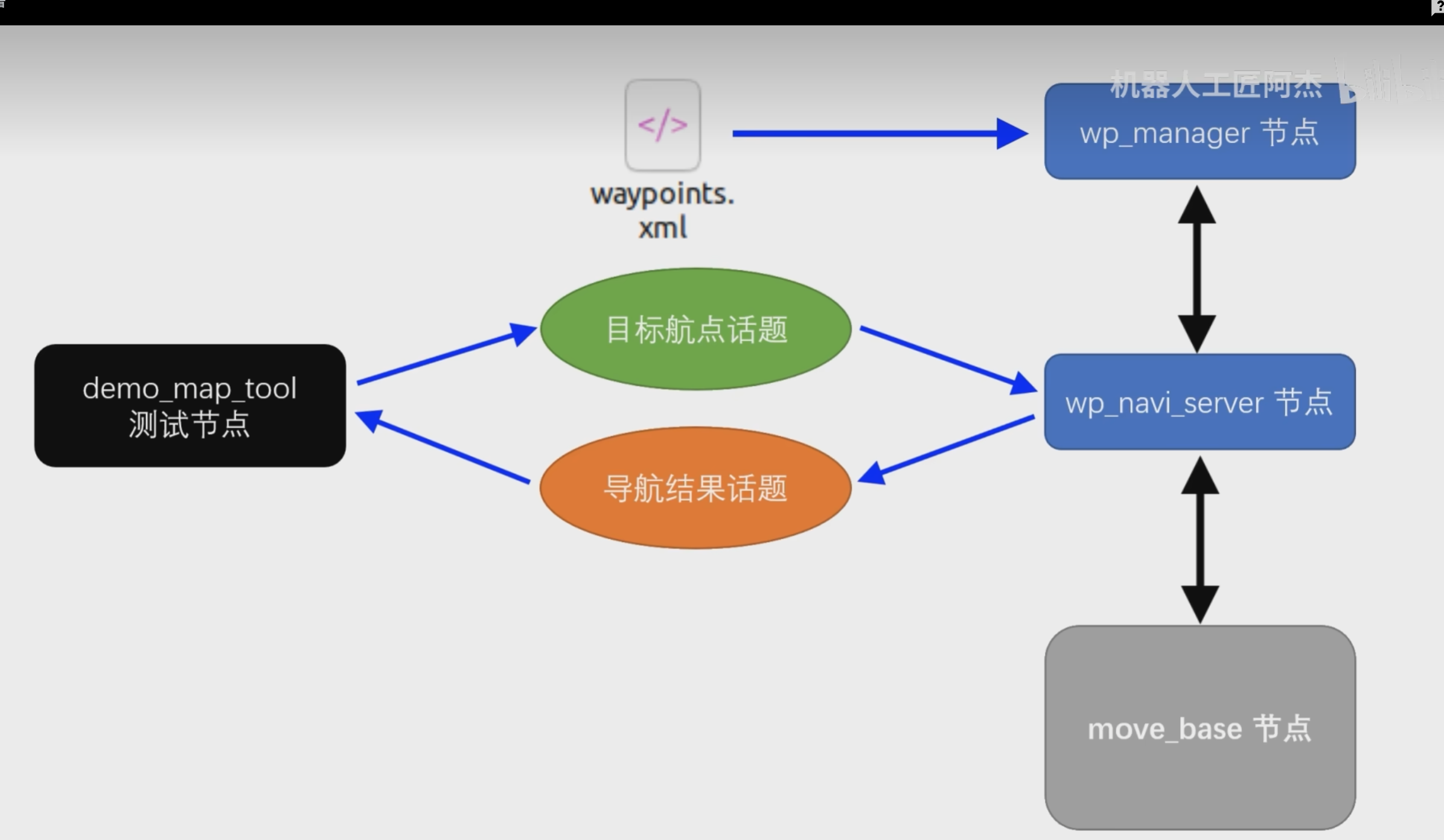

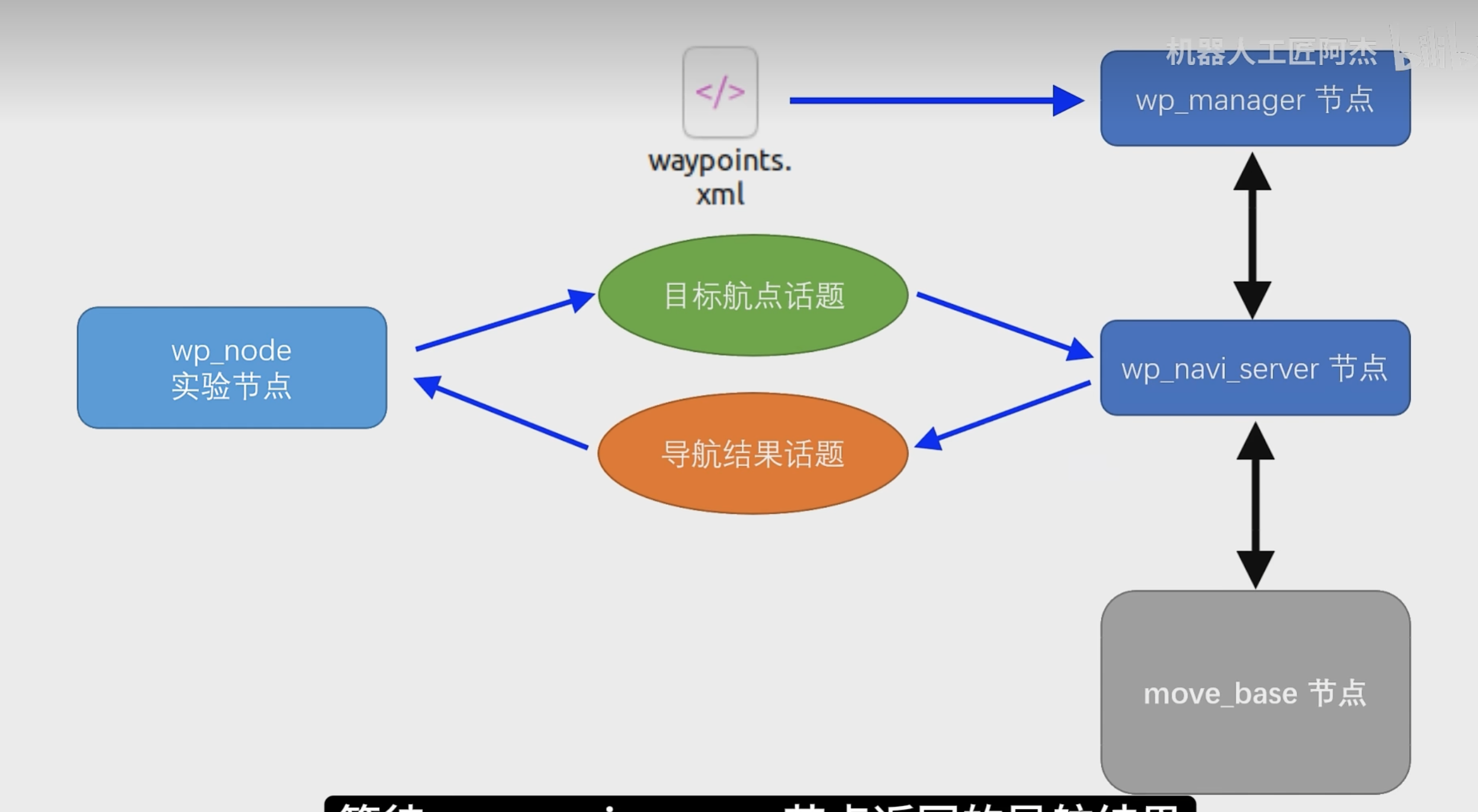

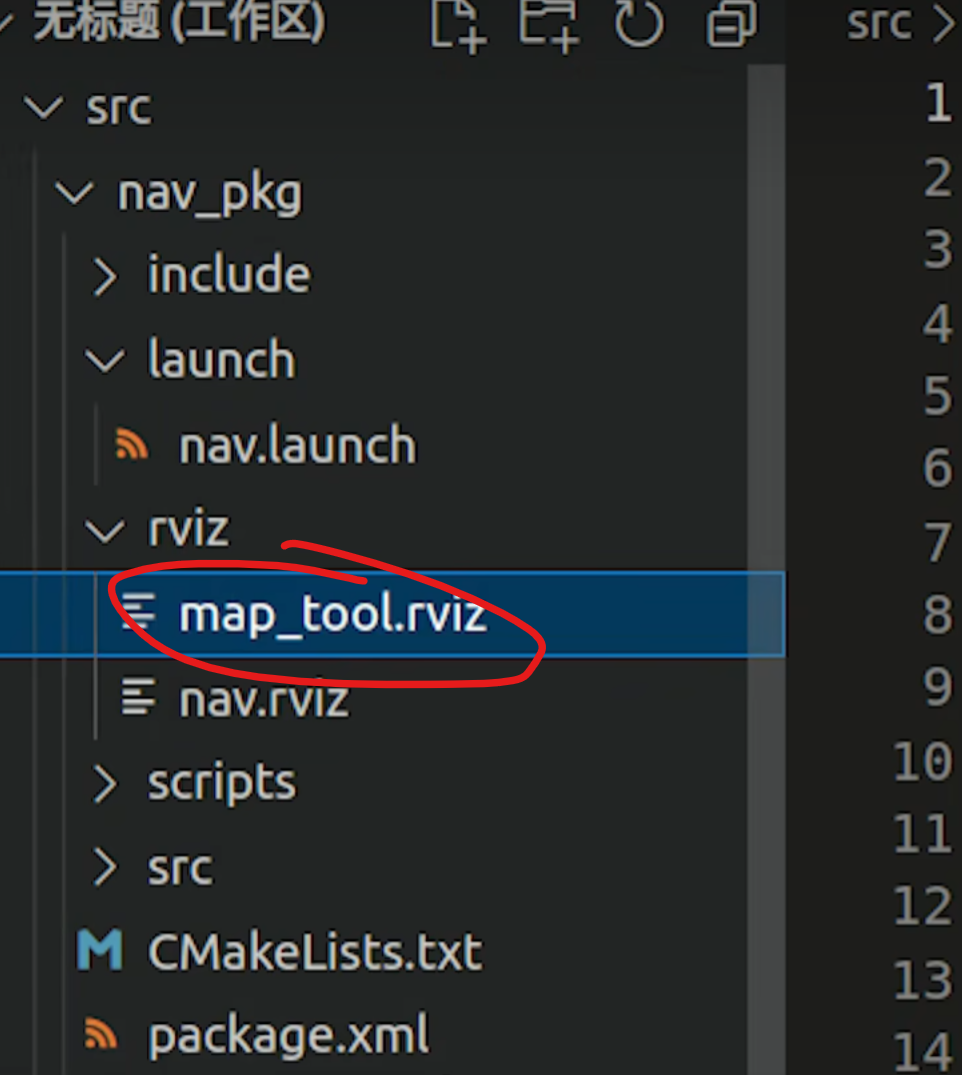

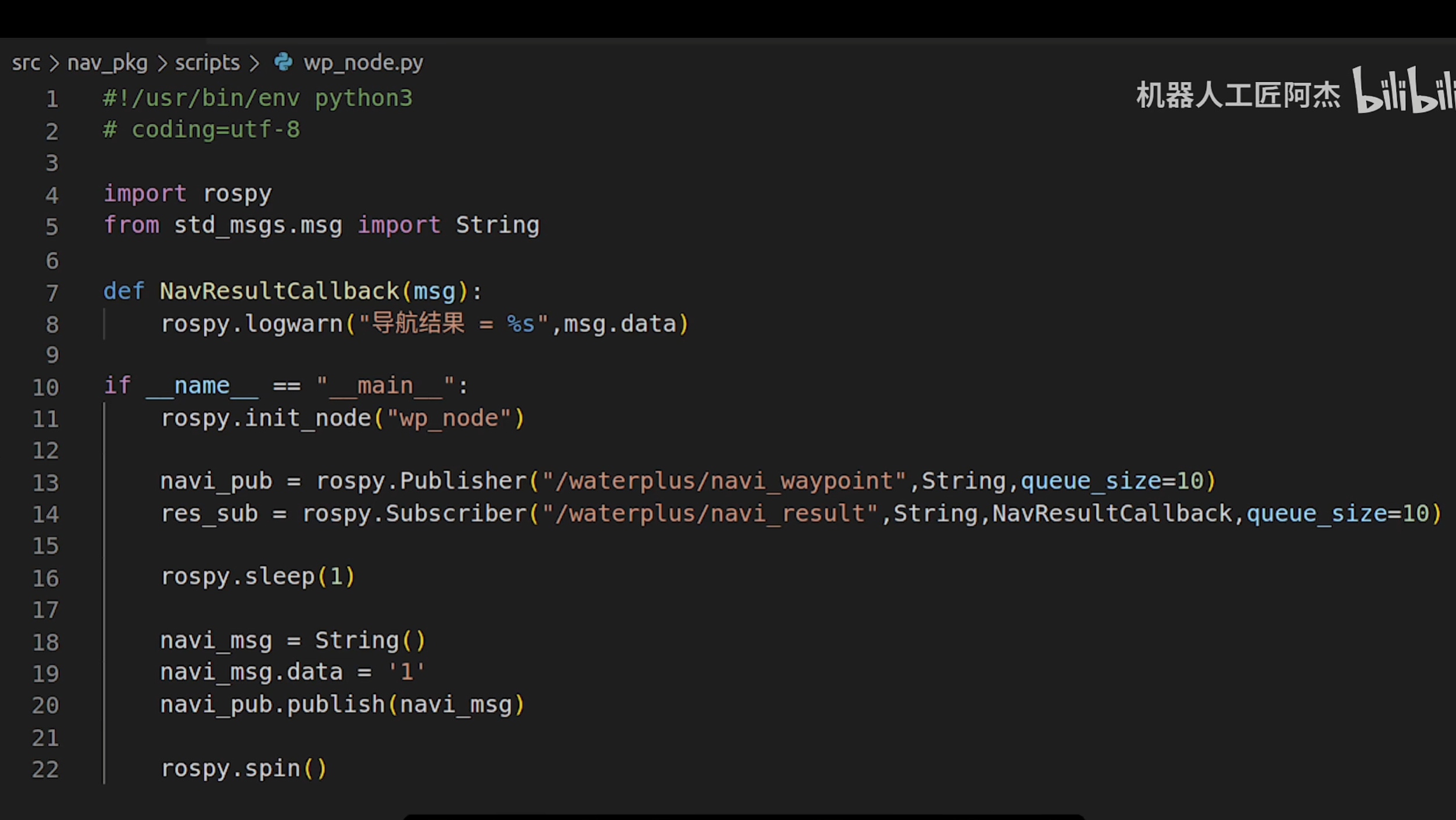

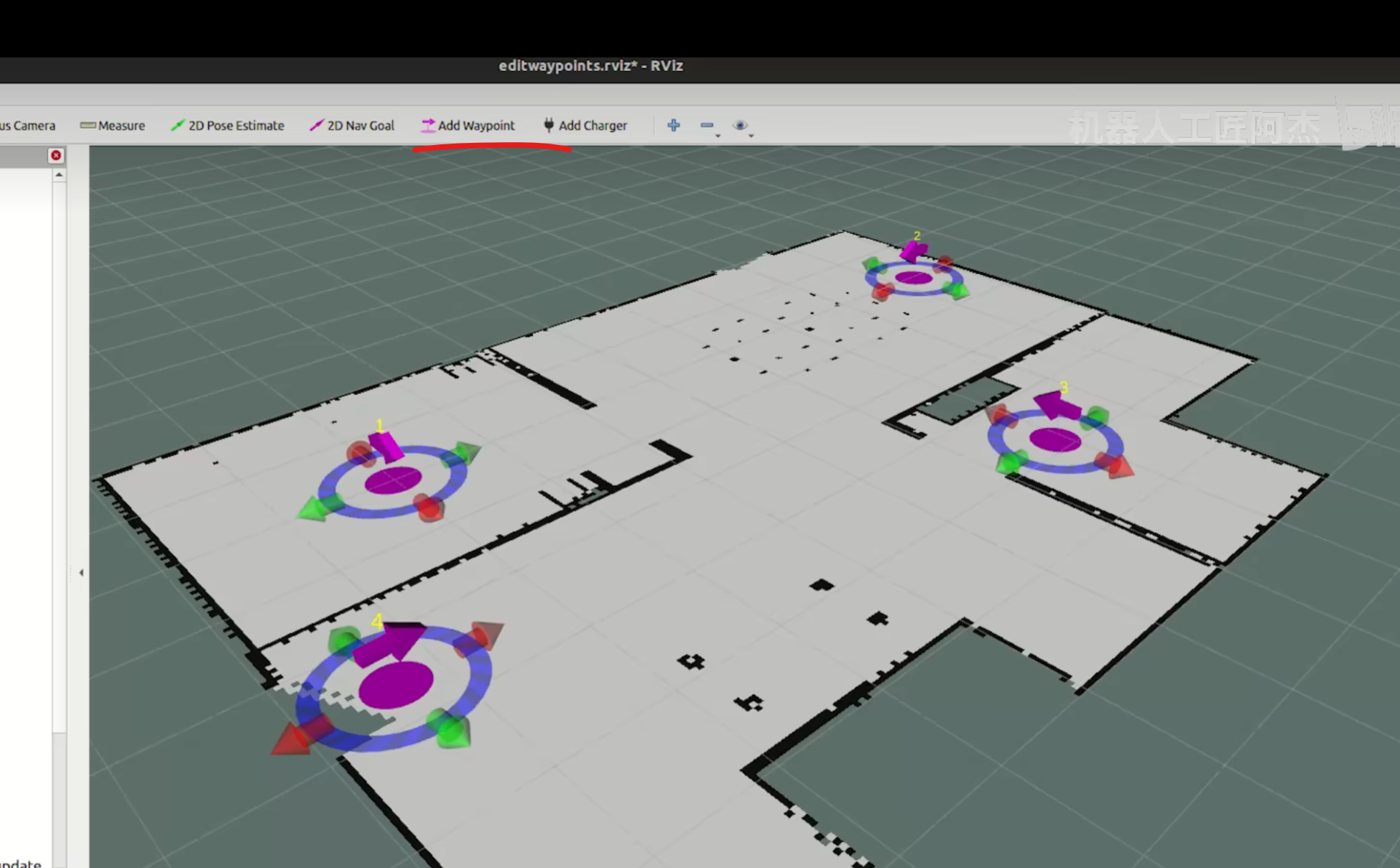

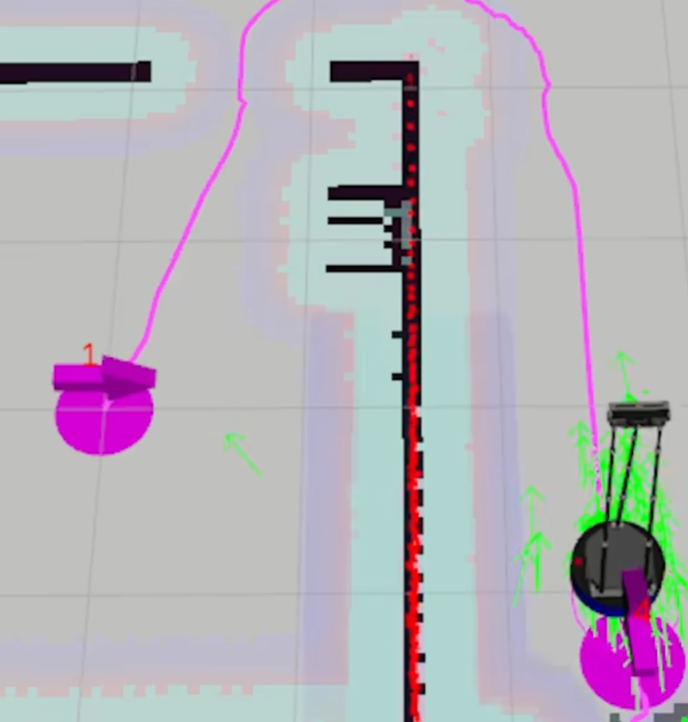

14 ros航点导航插件

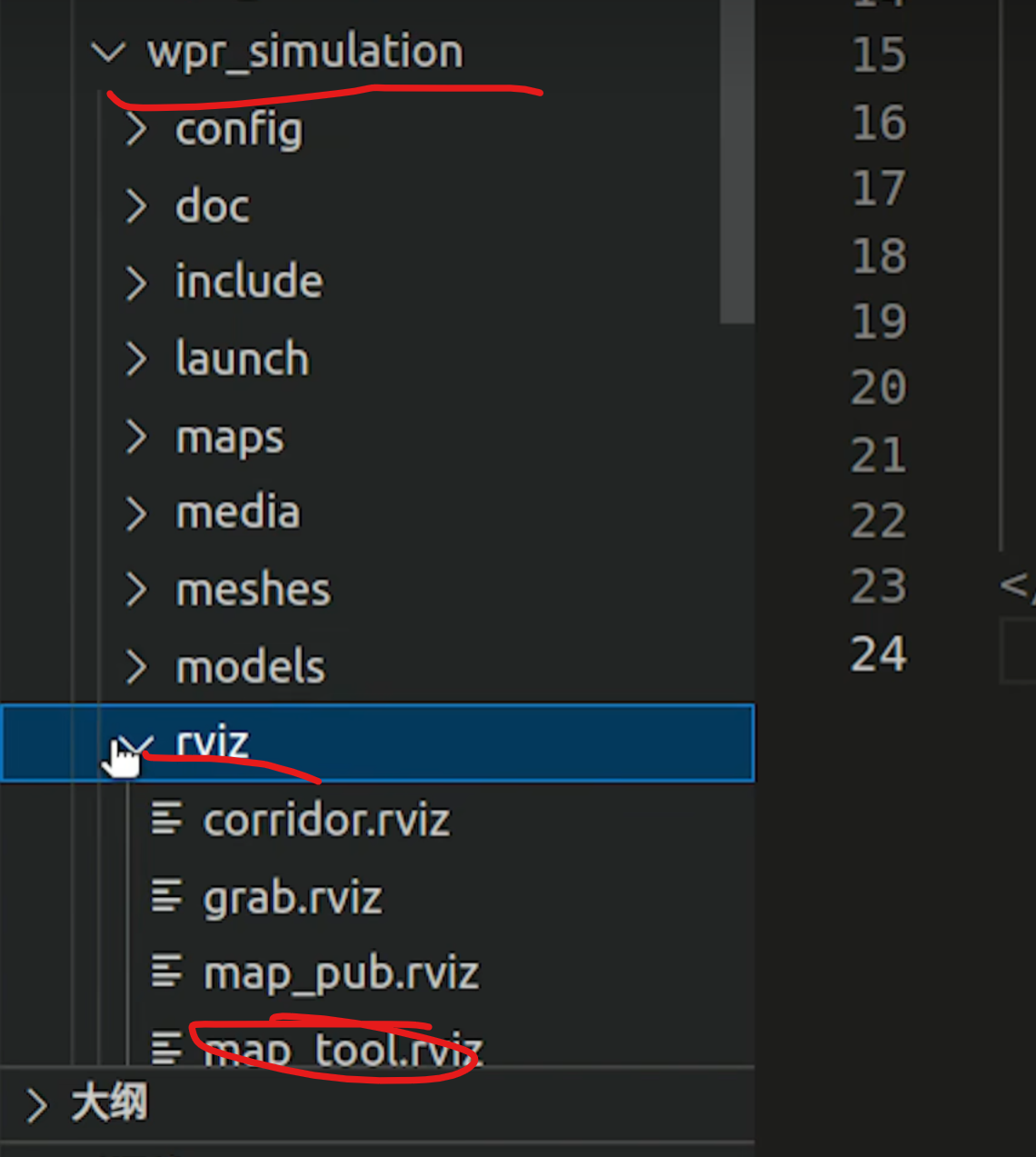

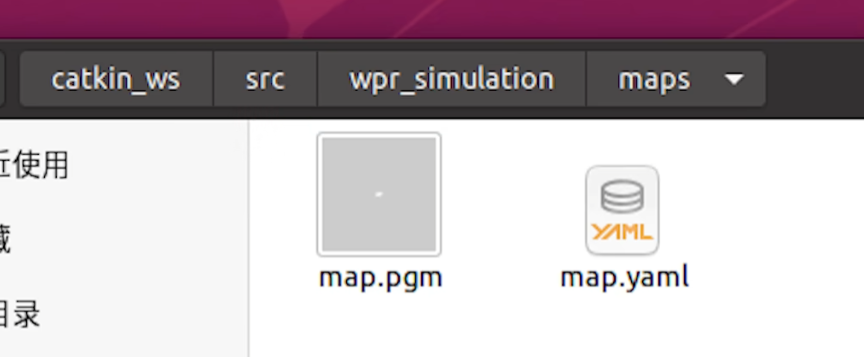

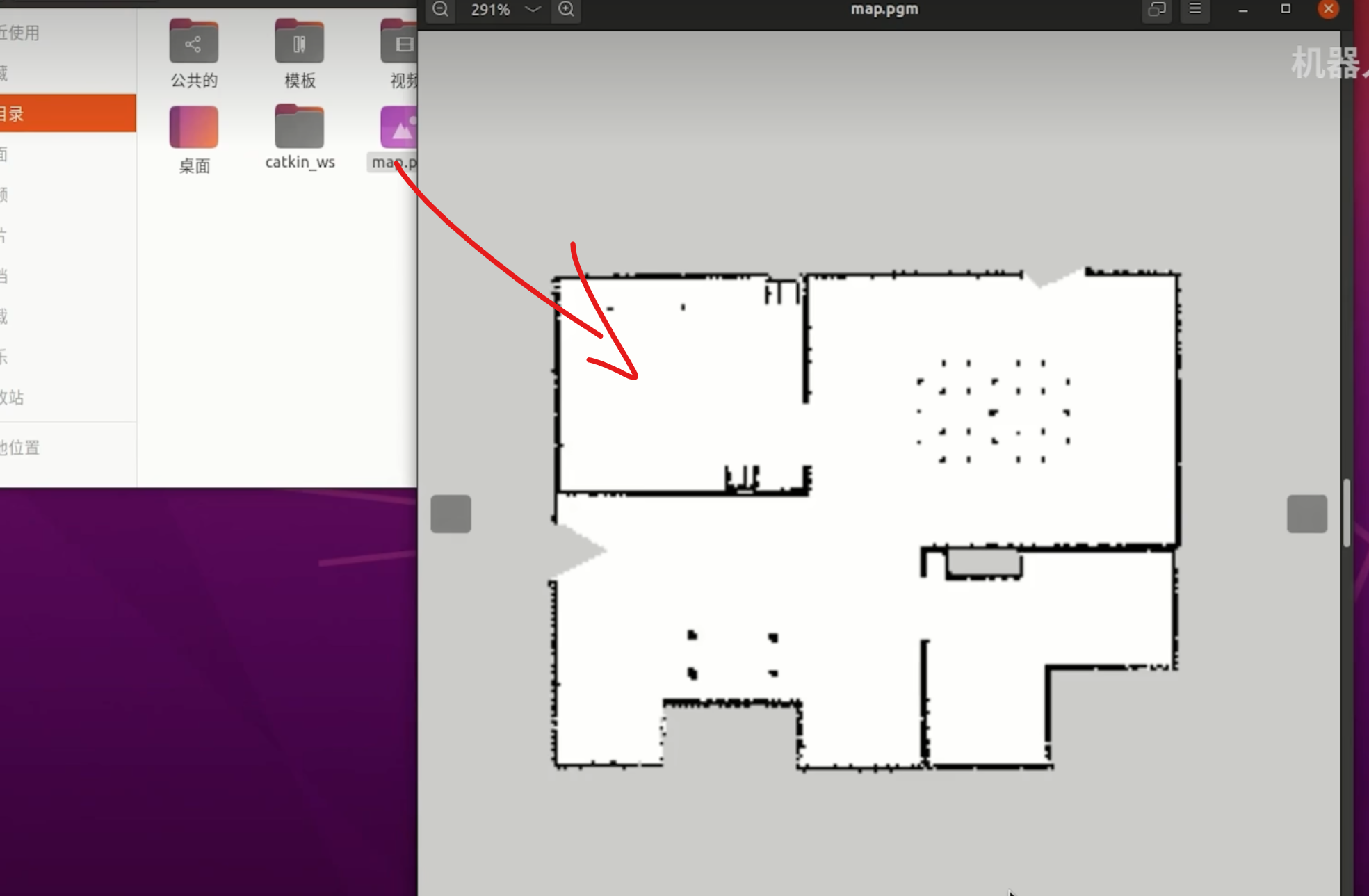

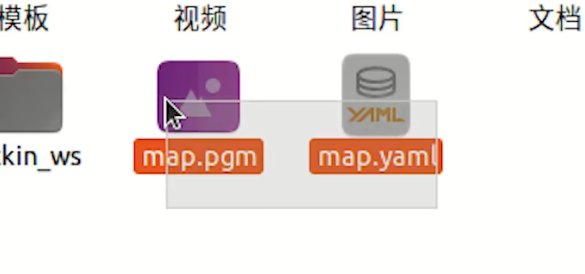

将建完的地图放到文件夹里面

加载导航的位置

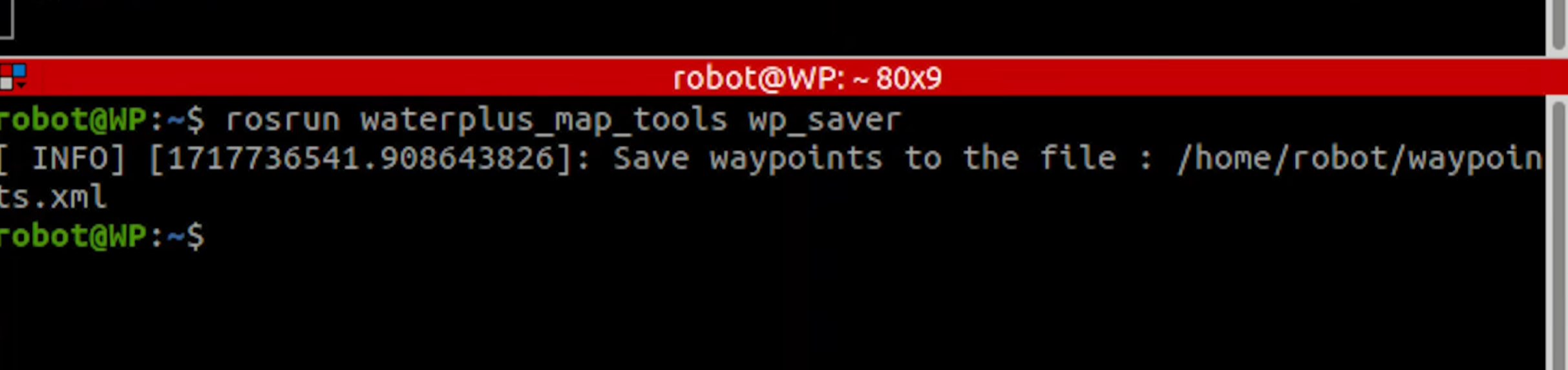

进行导航的保存

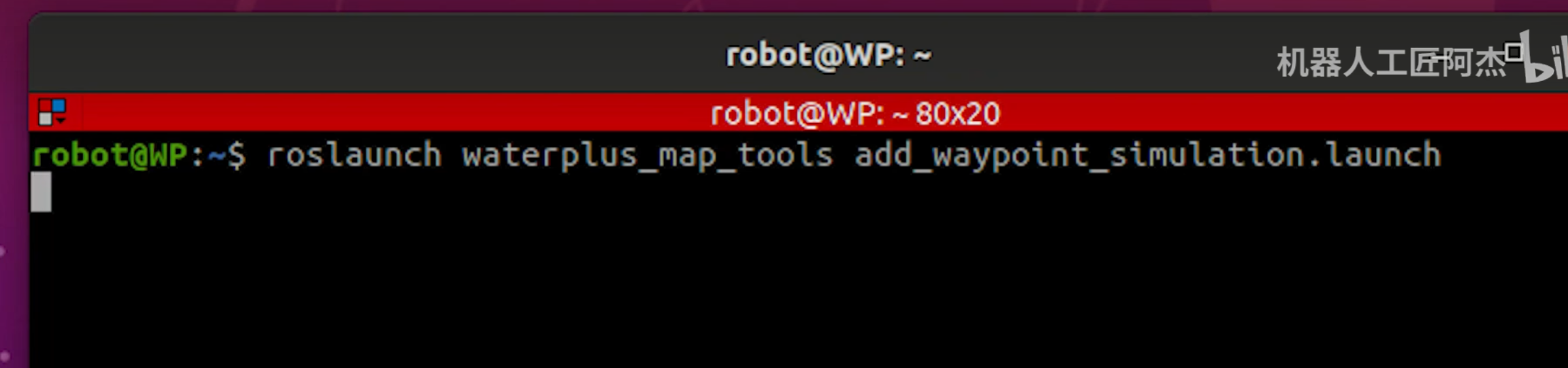

进行运行

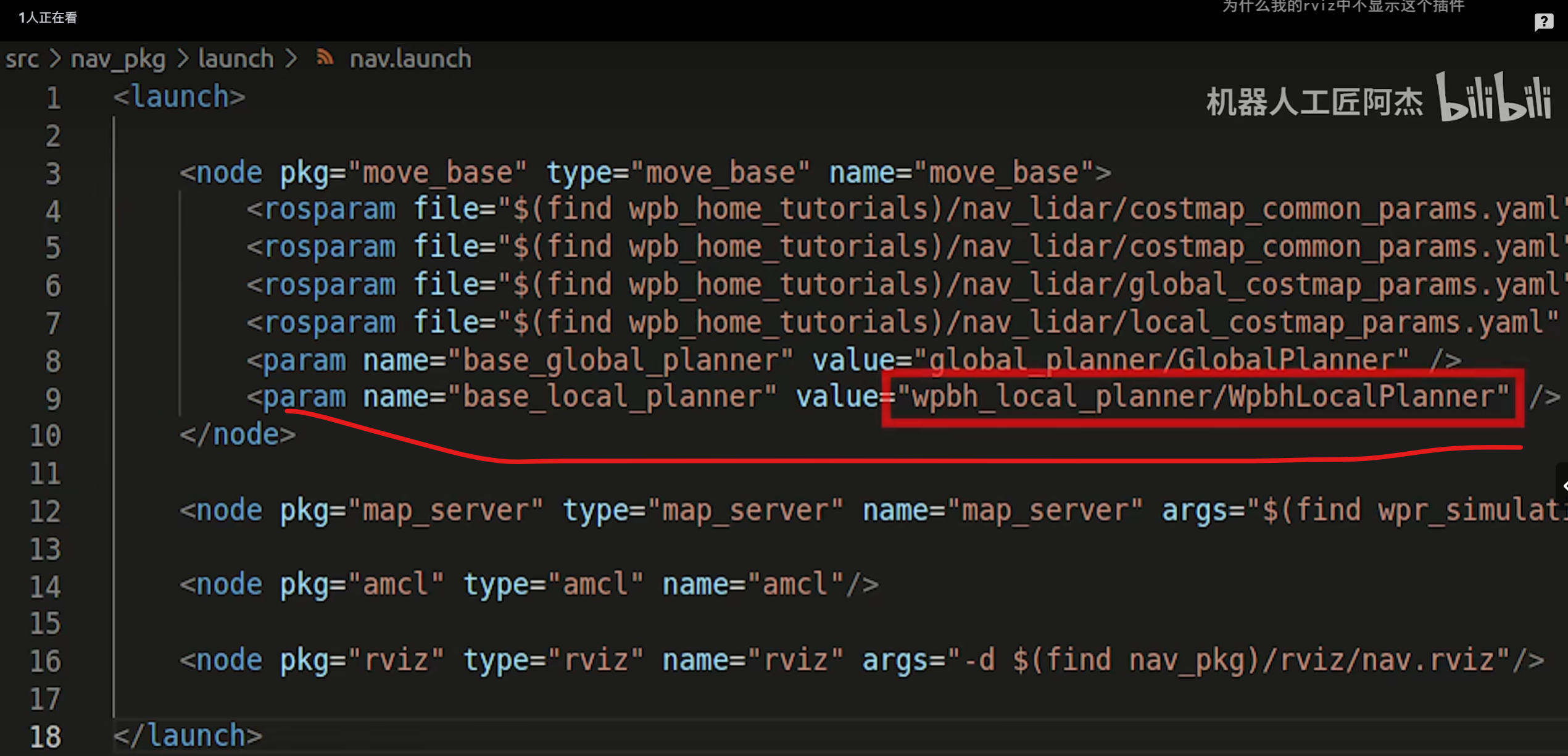

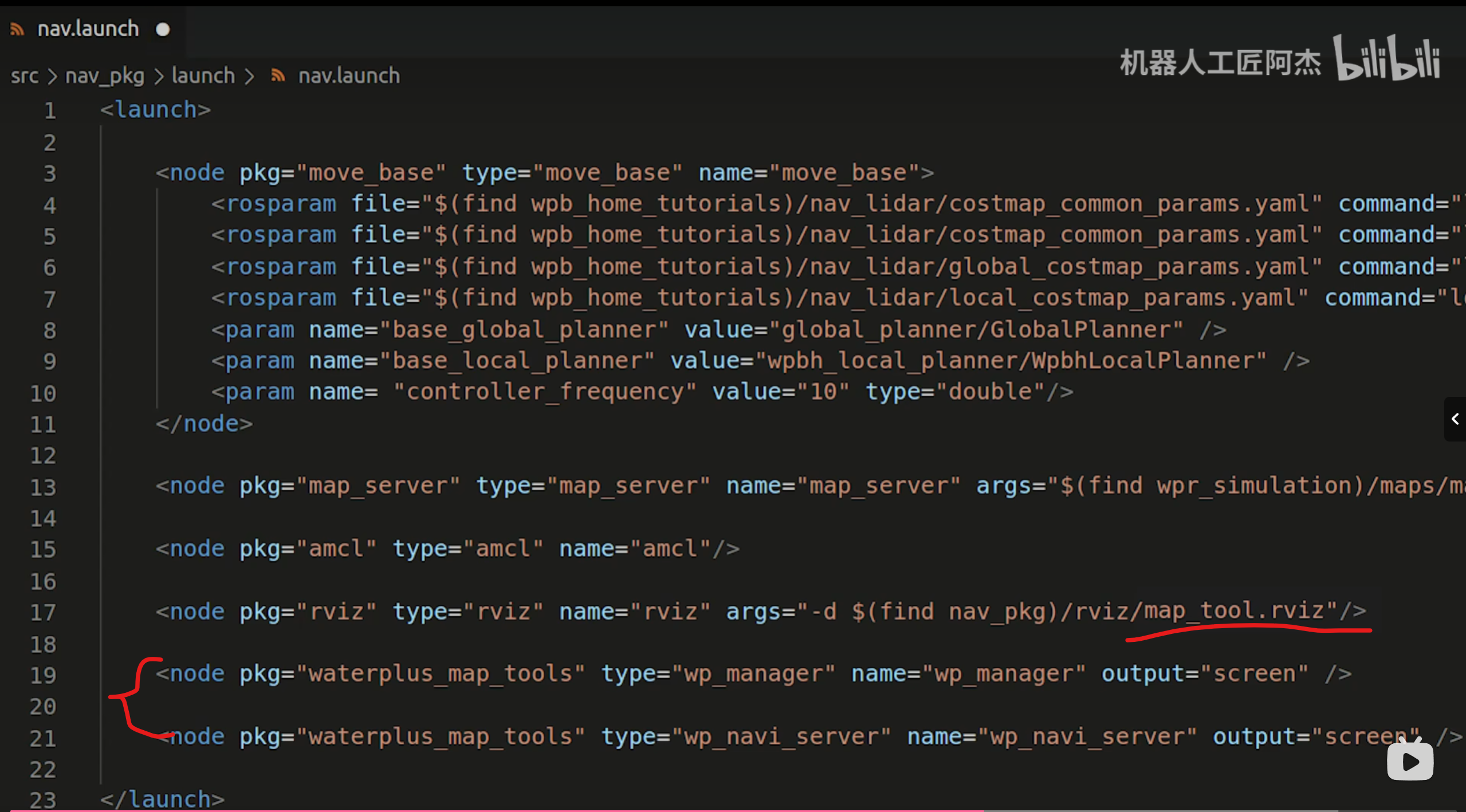

在导航系统里面启动插件

粘贴文件

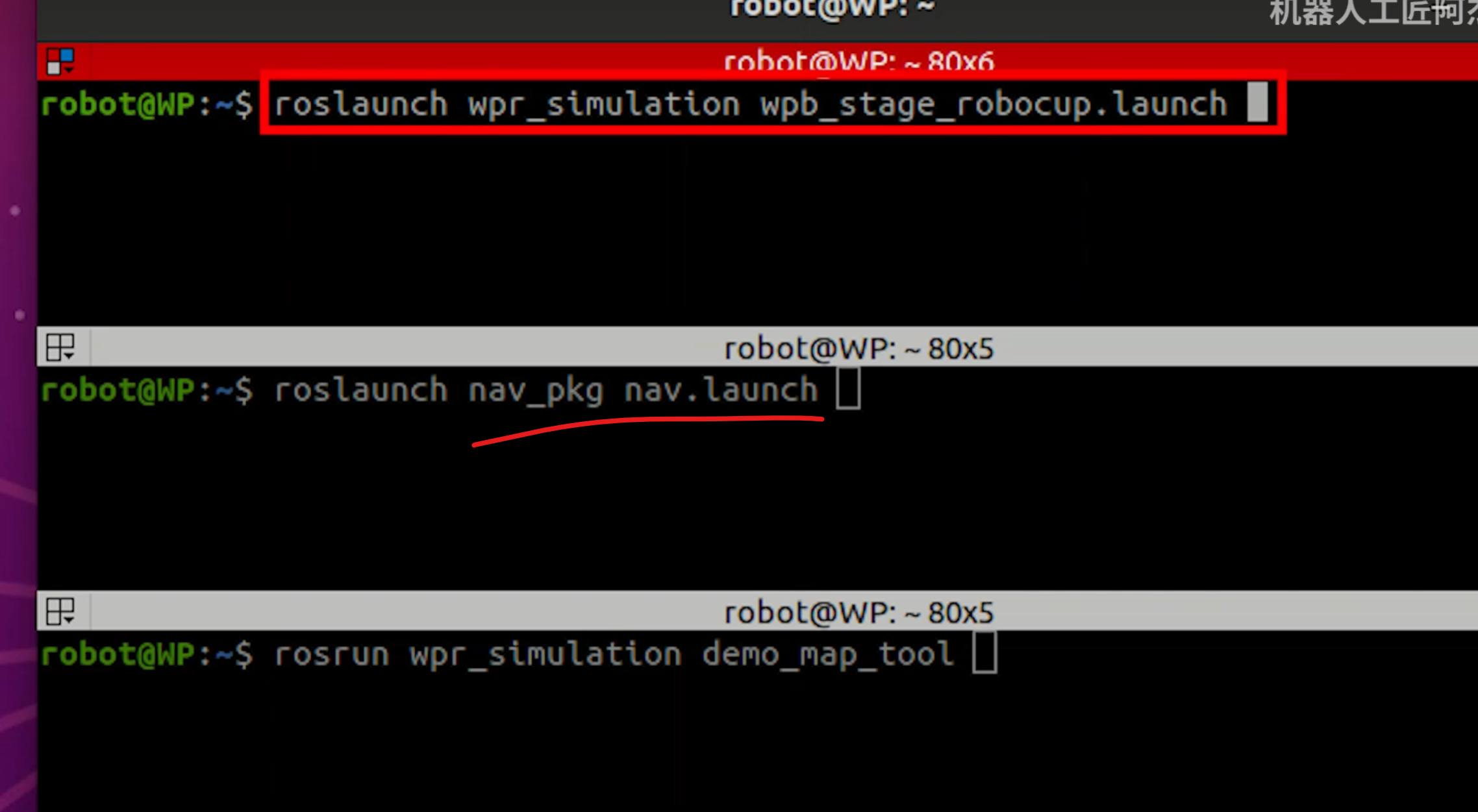

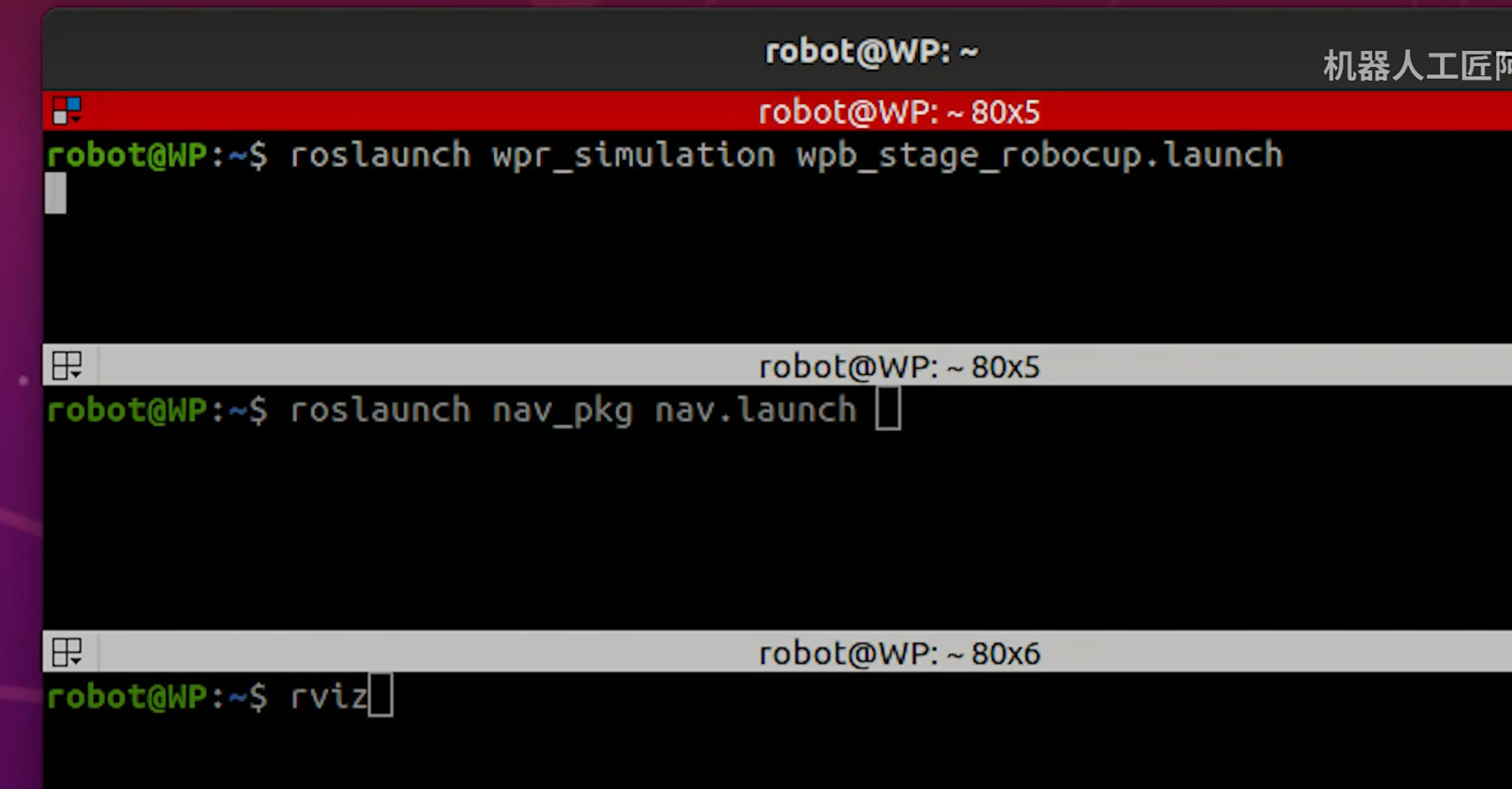

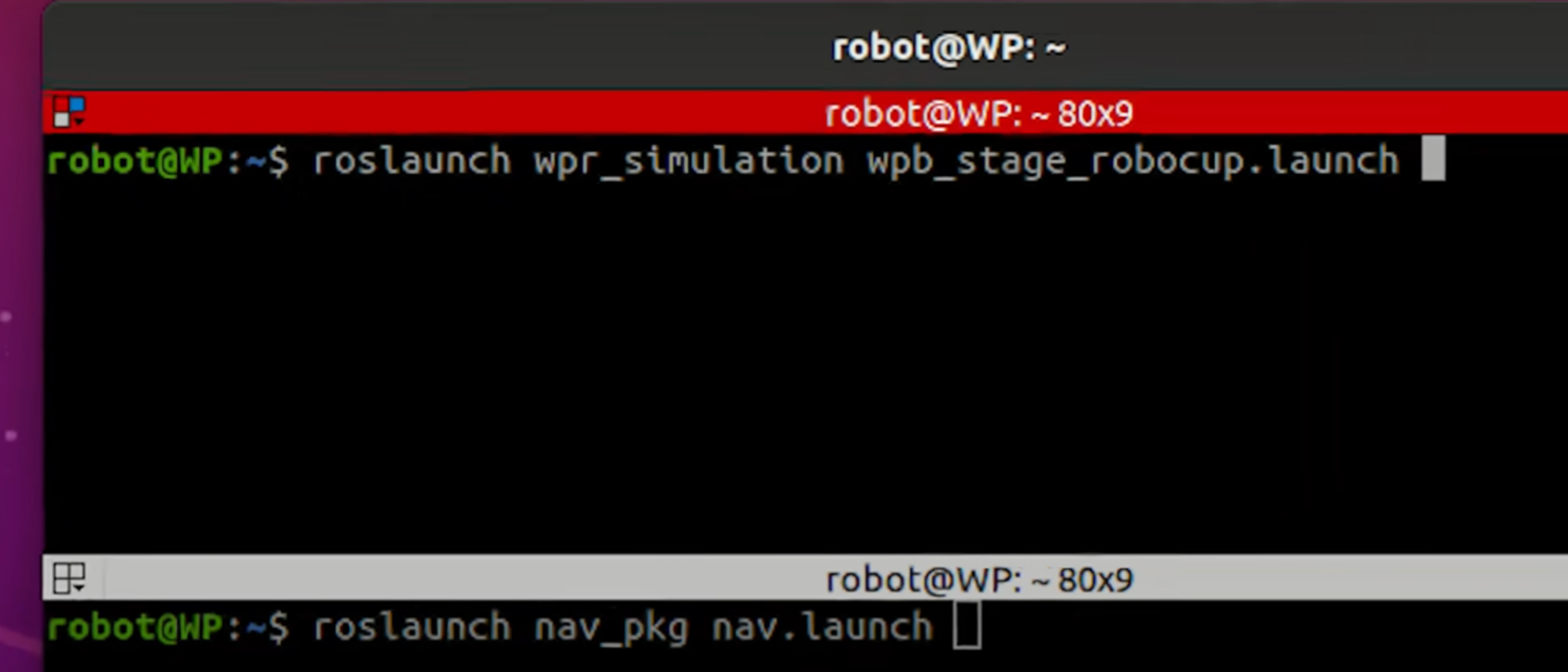

启动

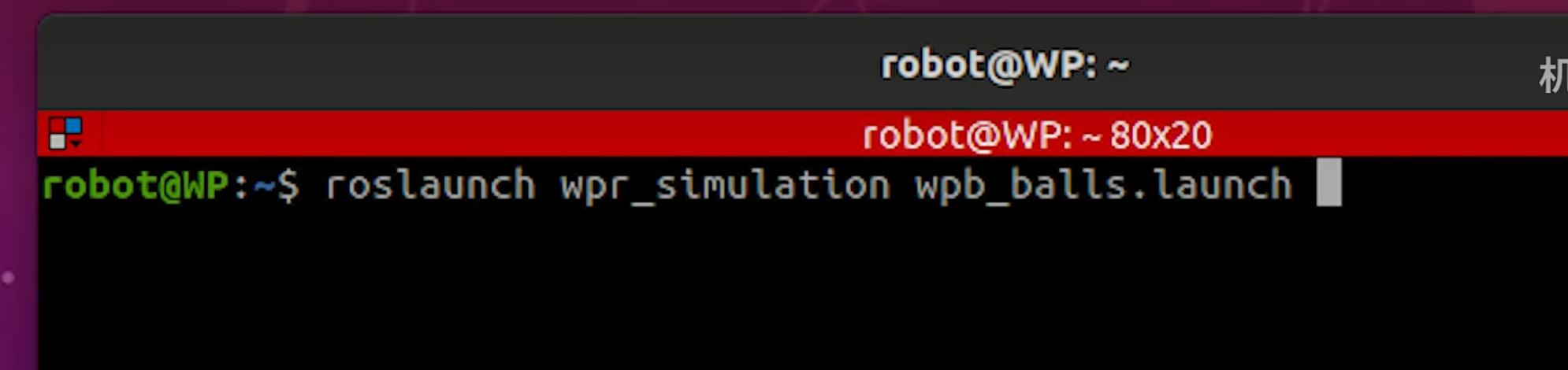

仿真环境

导航系统

进行导航

python

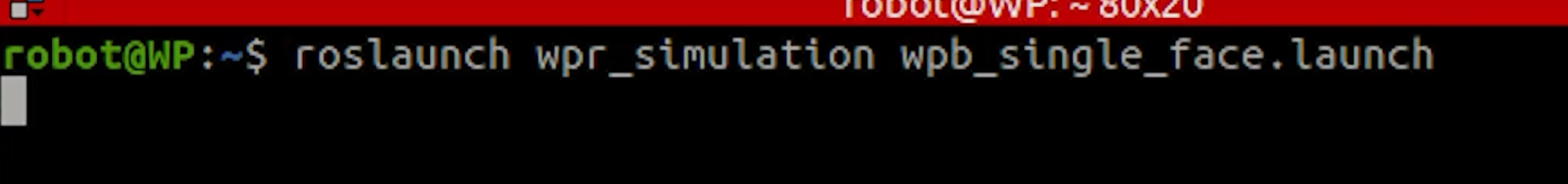

15 ros的相机

彩色图像

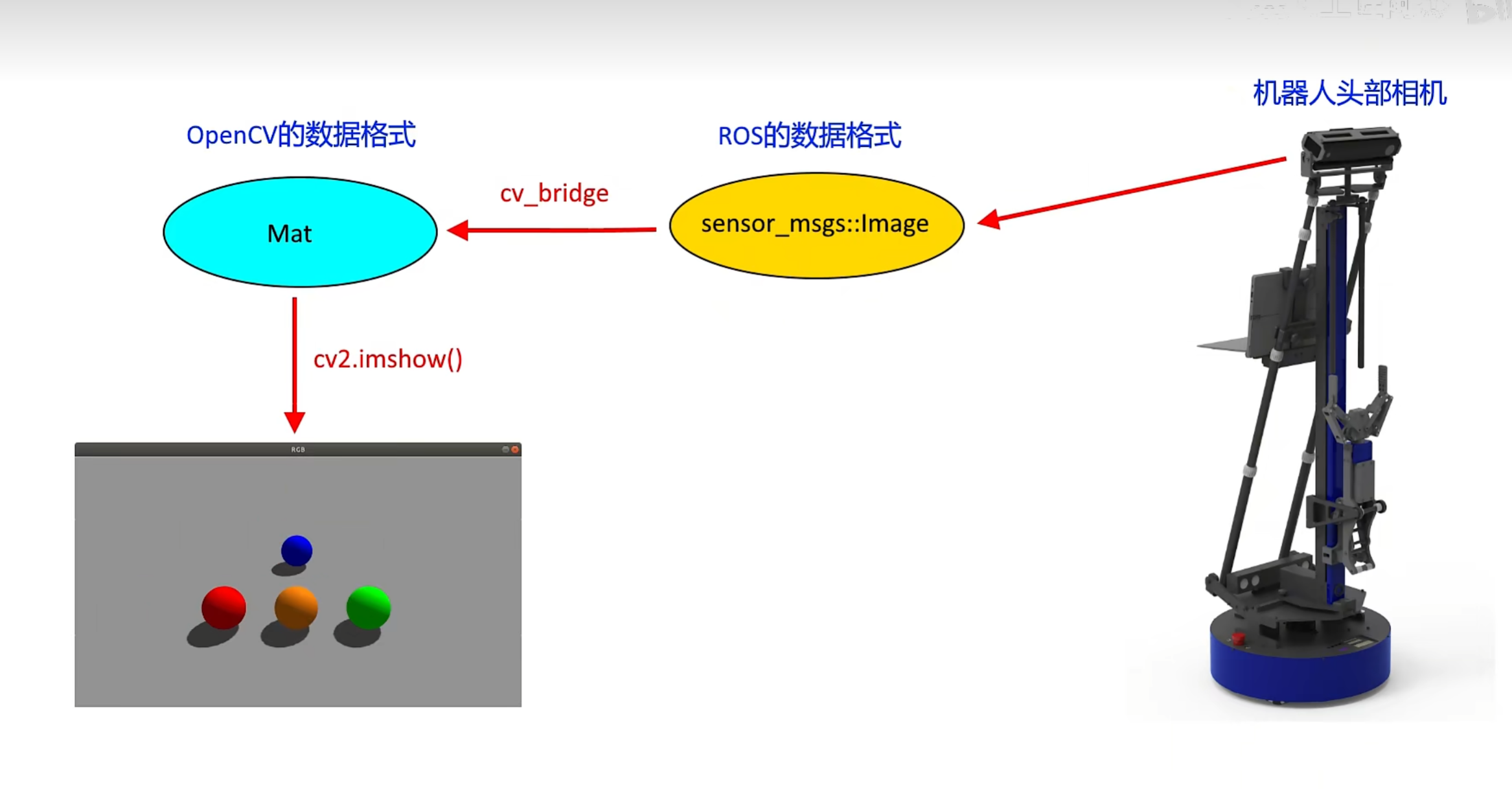

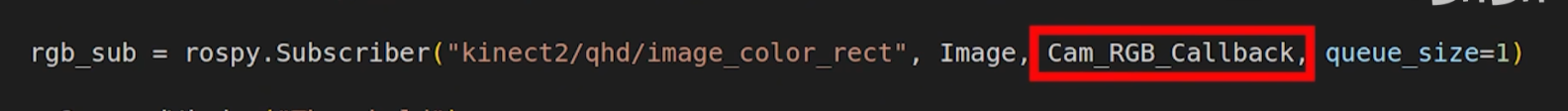

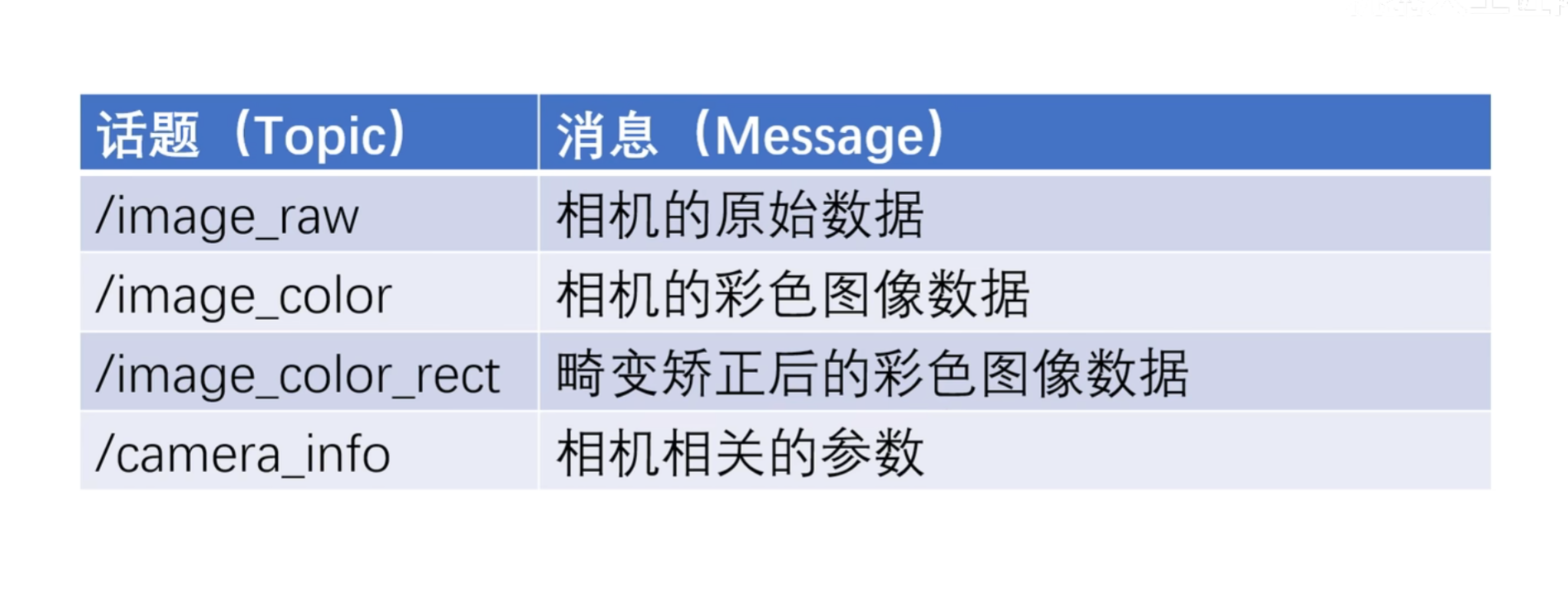

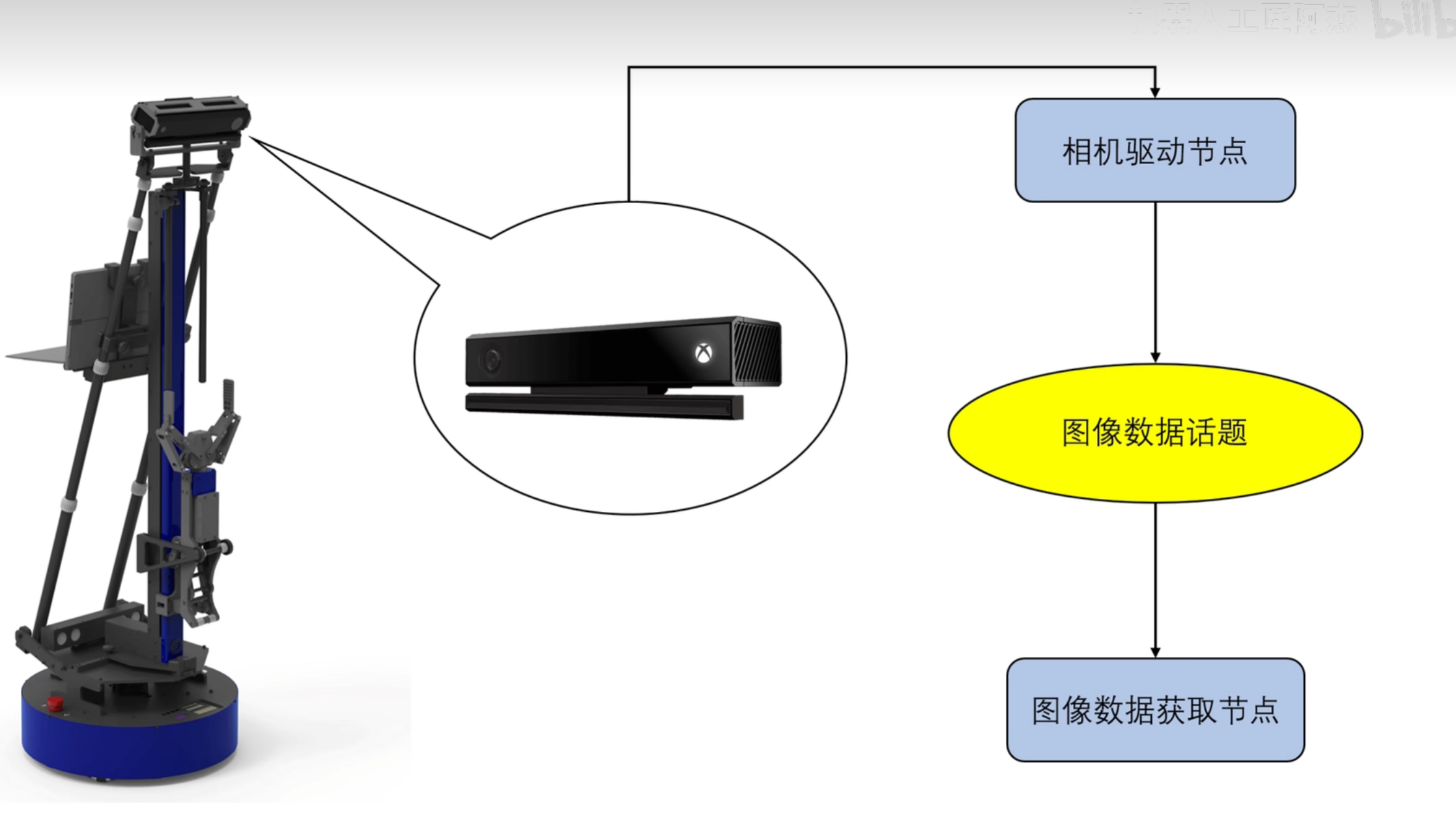

ros相机图像的获取

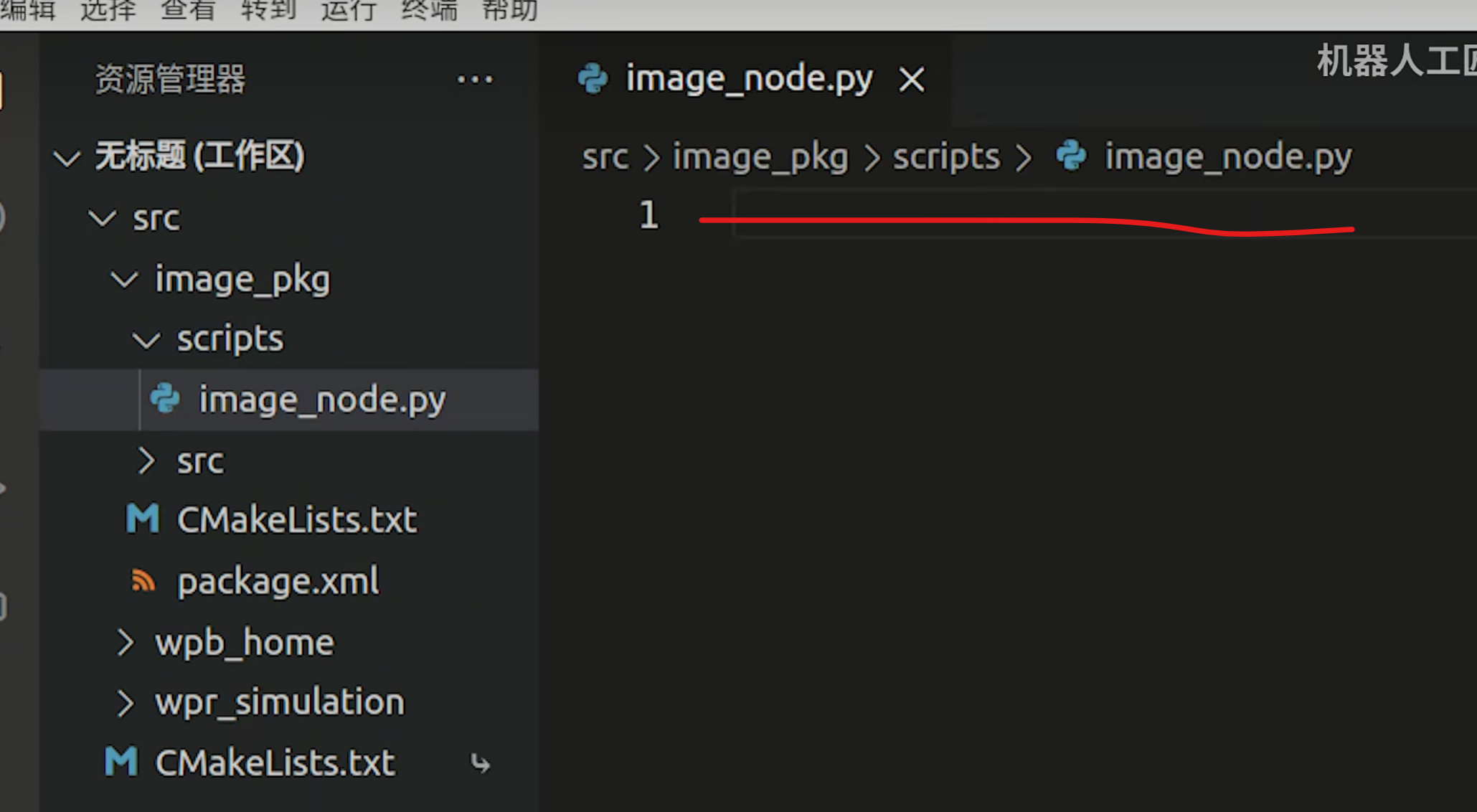

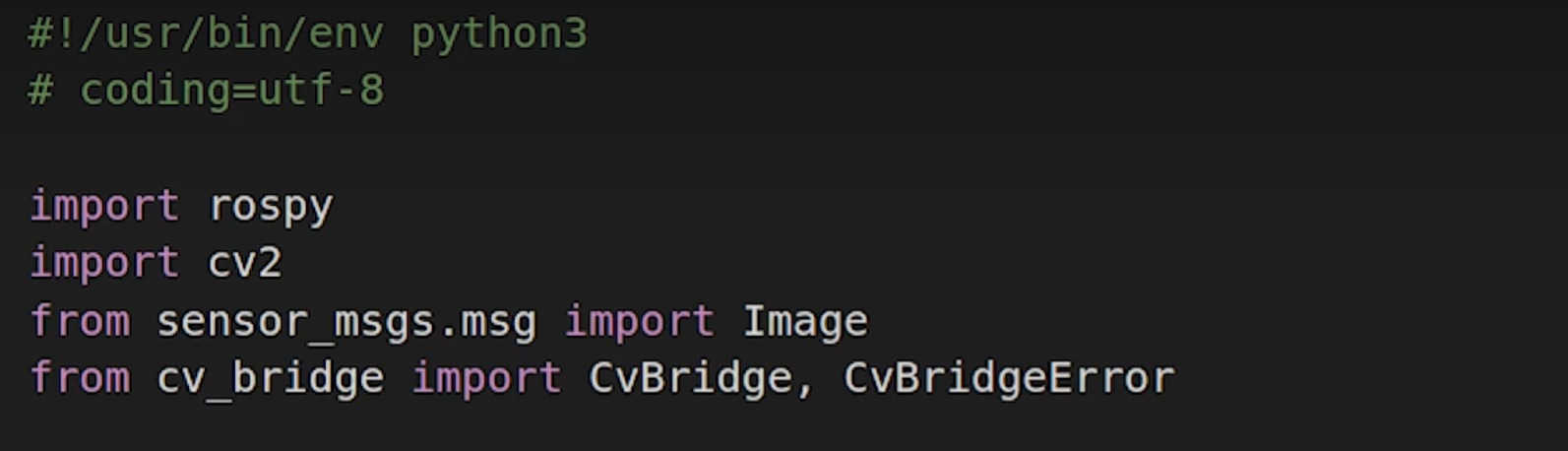

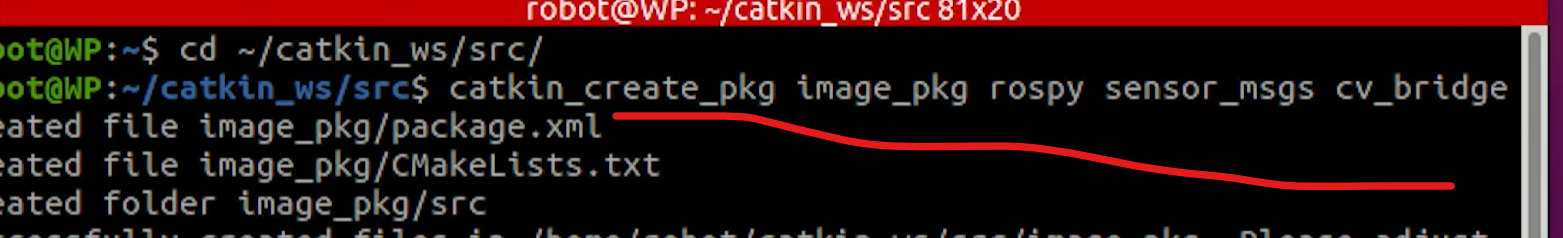

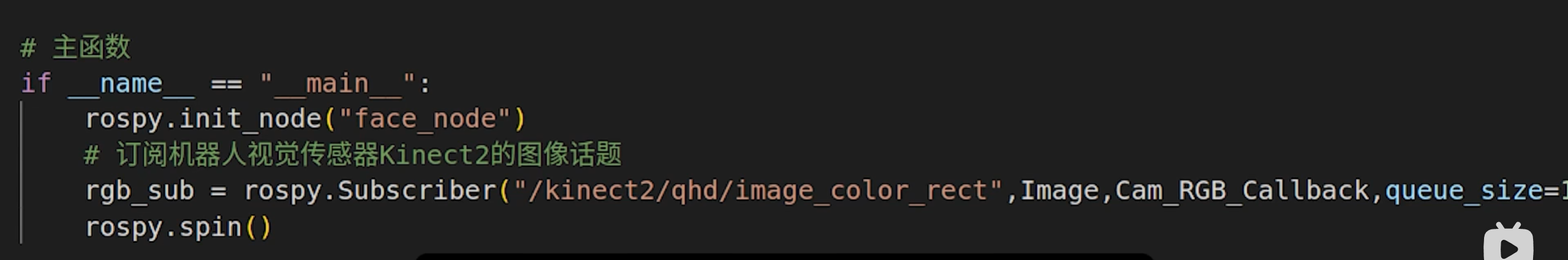

创建包

python 复制代码

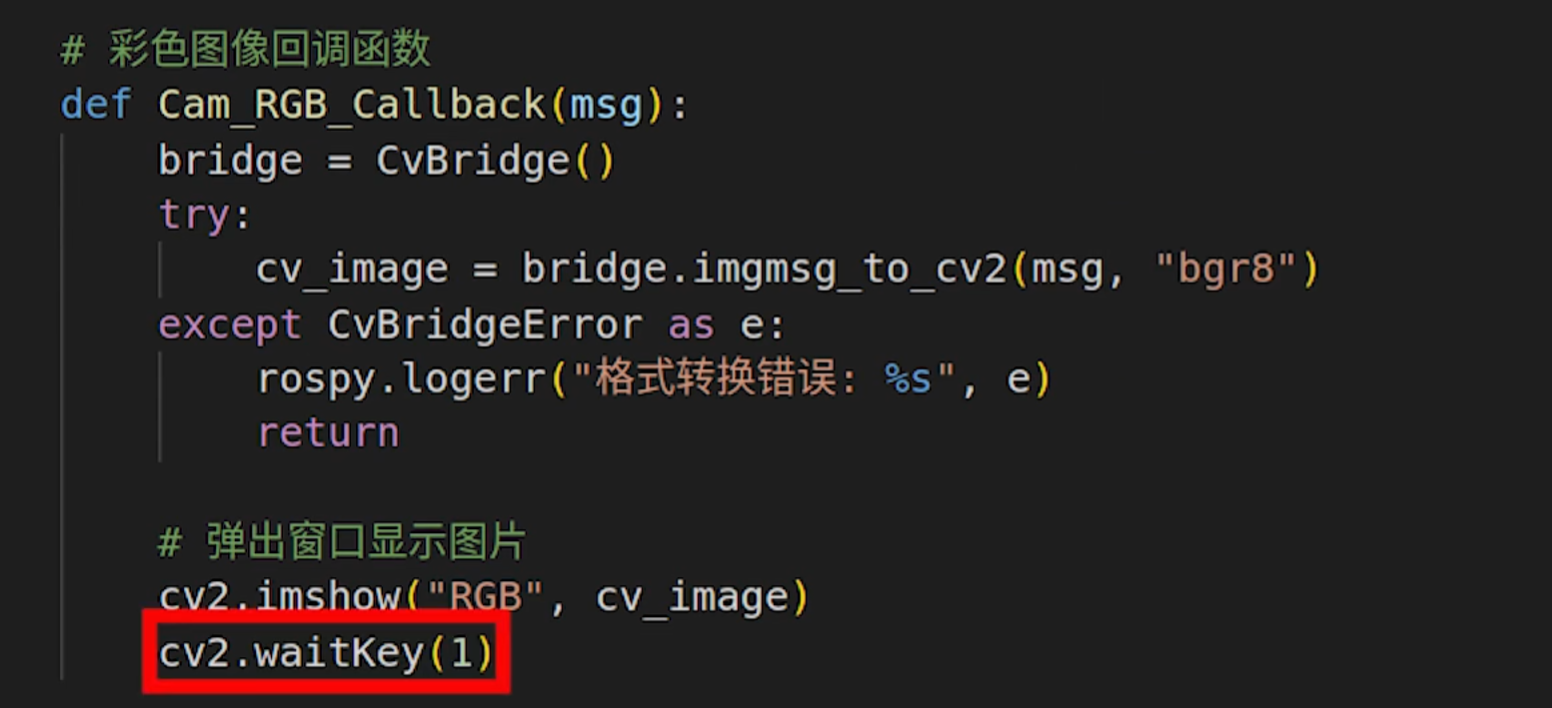

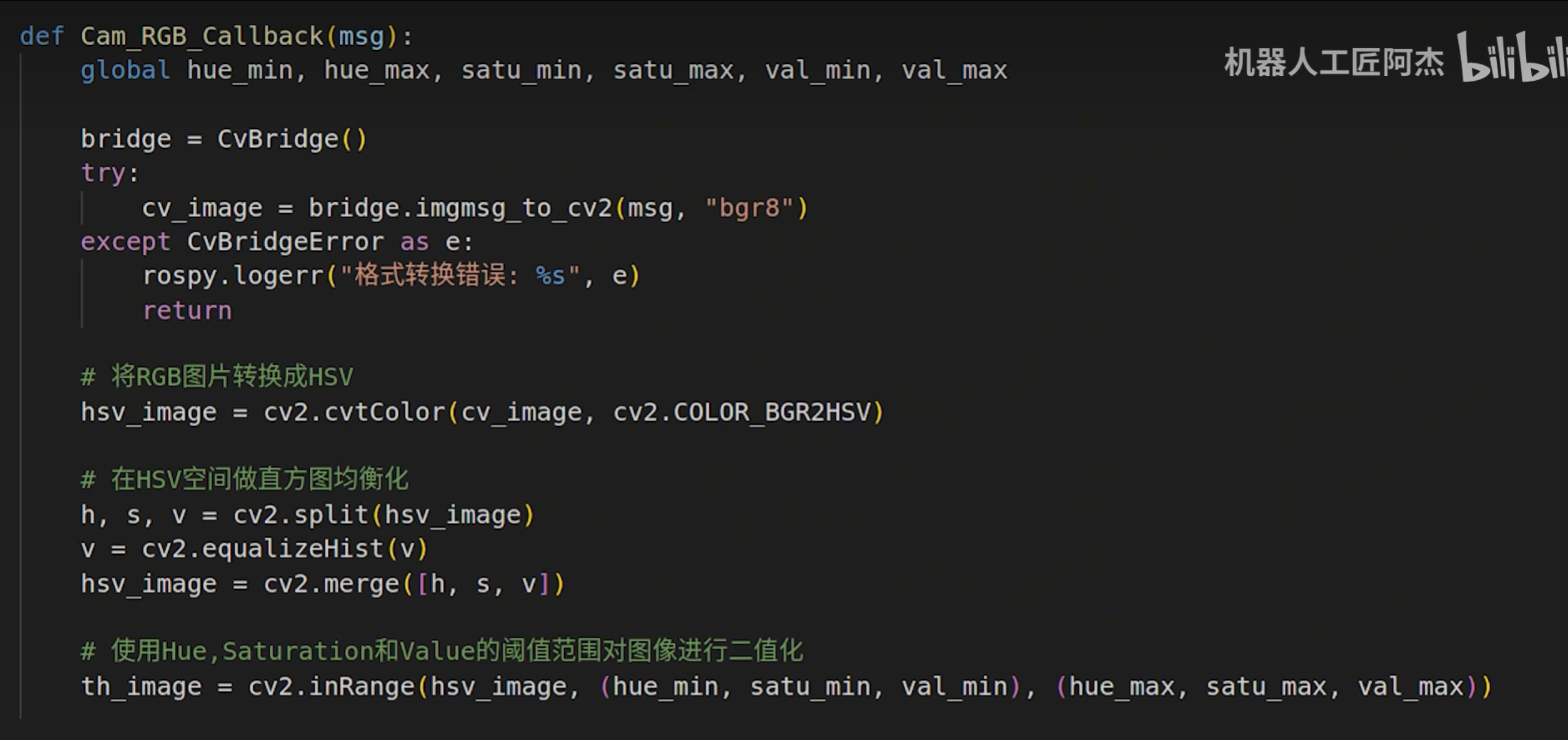

bridge = CvBridge()

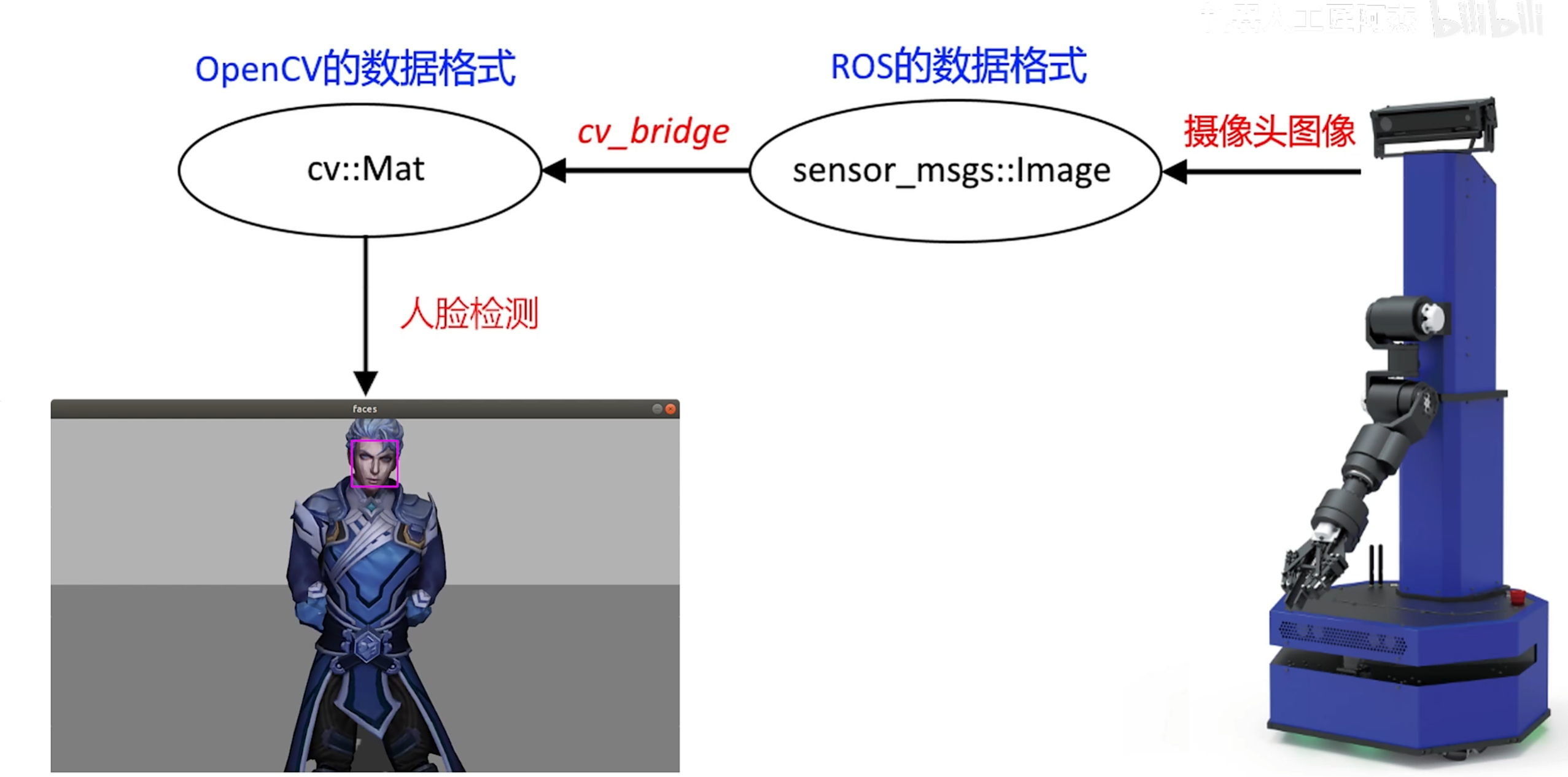

创建一个CvBridge类的实例。CvBridge是ROS与OpenCV之间的"桥梁"，
专门用于实现ROS图像消息（sensor_msgs/Image）与OpenCV图像格式
（numpy数组）之间的相互转换

cv_image = bridge.imgmsg_to_cv2(msg, "bgr8")
在try块中，使用bridge.imgmsg_to_cv2()方法将ROS图像消息转换为OpenCV图像。
msg：待转换的ROS图像消息。
"bgr8"：指定转换后的图像编码格式为BGR三通道8位，
这是OpenCV处理彩色图像的常用格式。

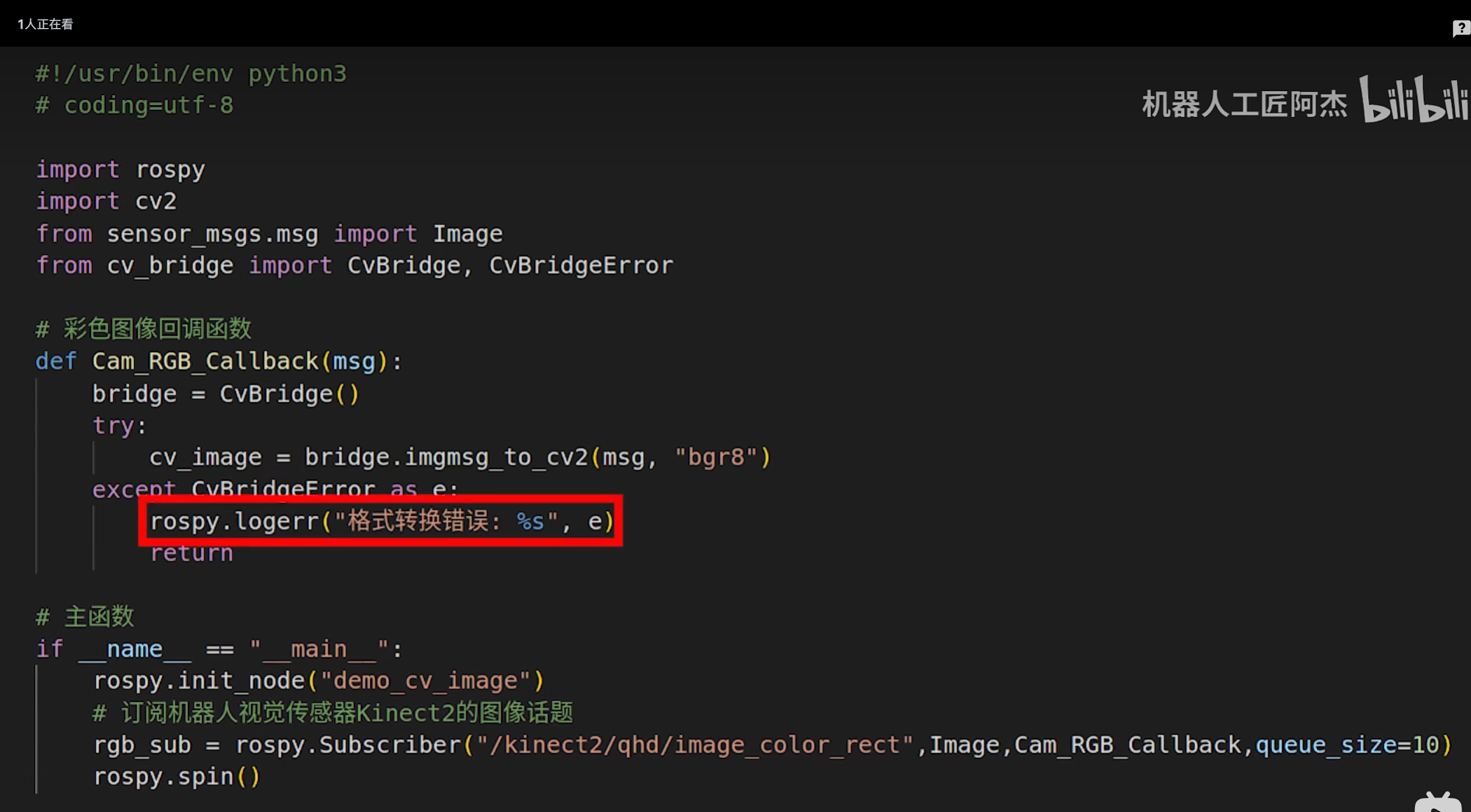

python 复制代码

except CvBridgeError as e:
当try代码块中的代码（即bridge.imgmsg_to_cv2(msg, "bgr8")）执行失败，
并抛出CvBridgeError类型的异常时，程序会跳转到这里执行。
CvBridgeError是cv_bridge模块专门定义的错误类型，通常发生在ROS图像消息
与OpenCV格式不匹配、编码不支持或数据损坏时。
as e表示将捕获到的异常对象赋值给变量e，以便后续使用（例如打印错误信息）。
rospy.logerr("格式转换错误：%s", e)
这是ROS提供的日志记录函数，用于输出错误级别的日志。
它会将错误信息输出到ROS的日志系统（可以通过rosout查看），并在终端显示为红色错误信息。
"格式转换错误：%s"是格式化字符串，%s会被变量e（即具体的错误描述）替换。

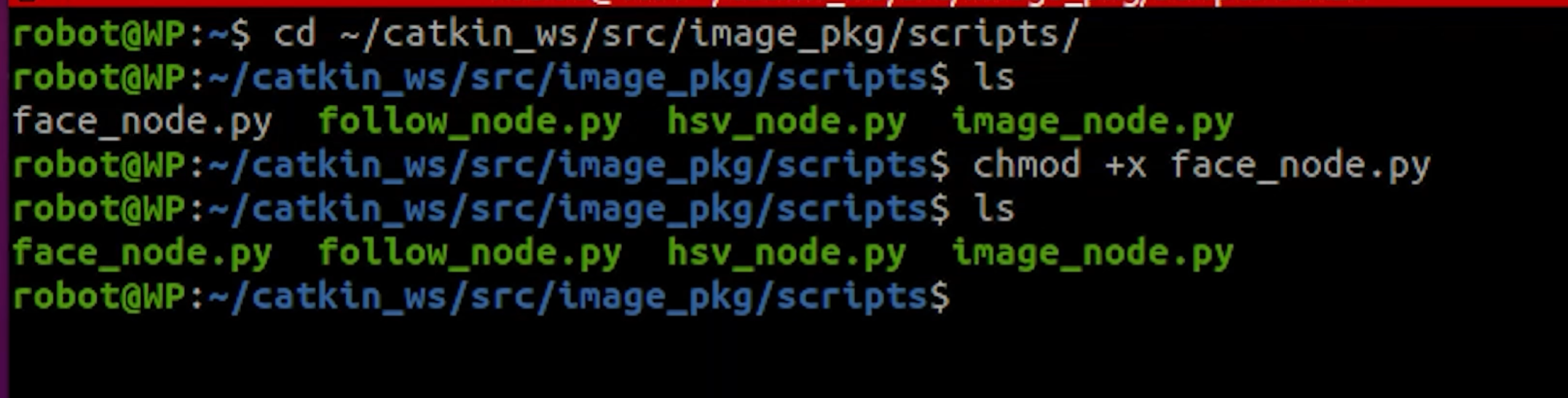

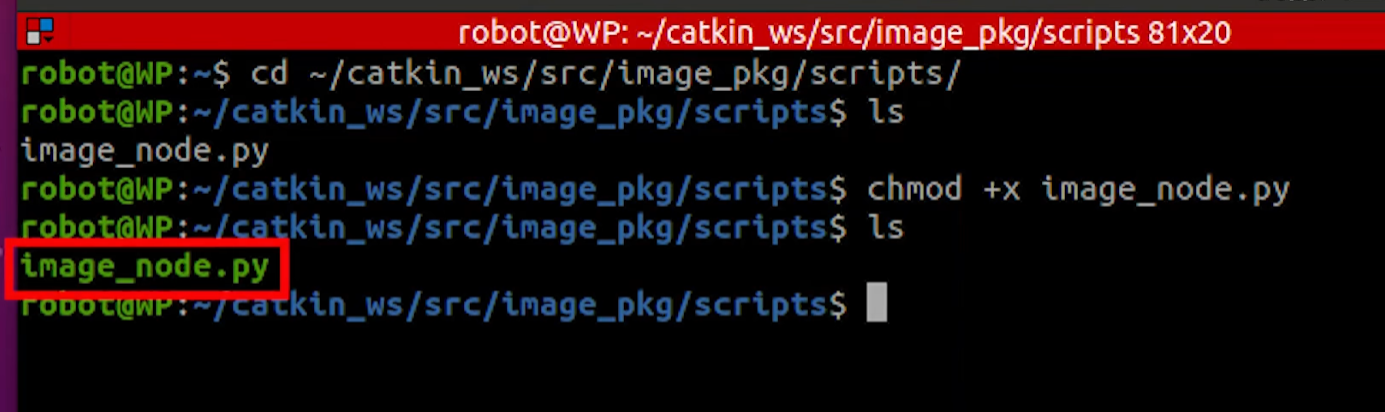

添加可执行权限

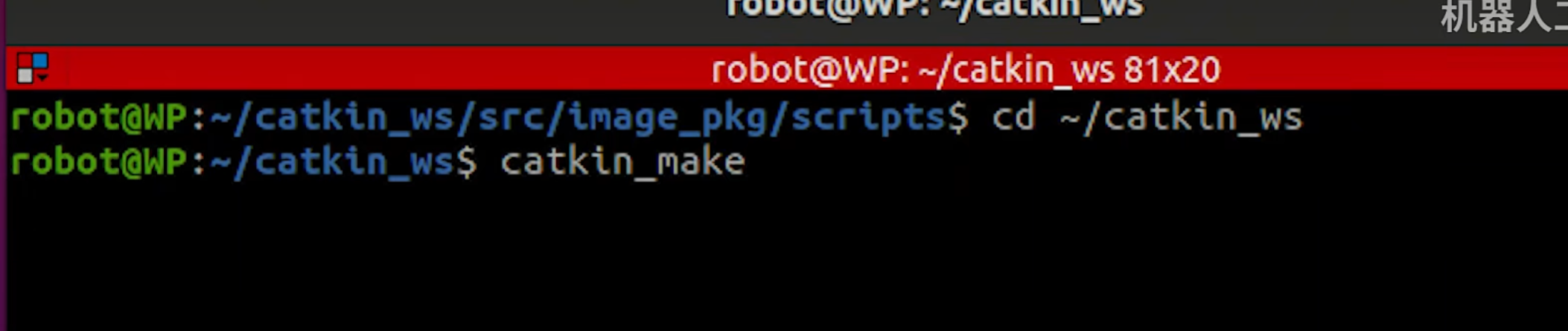

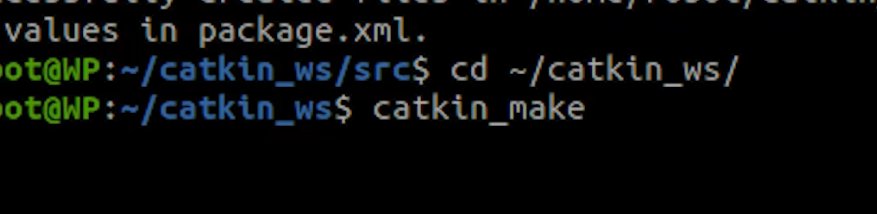

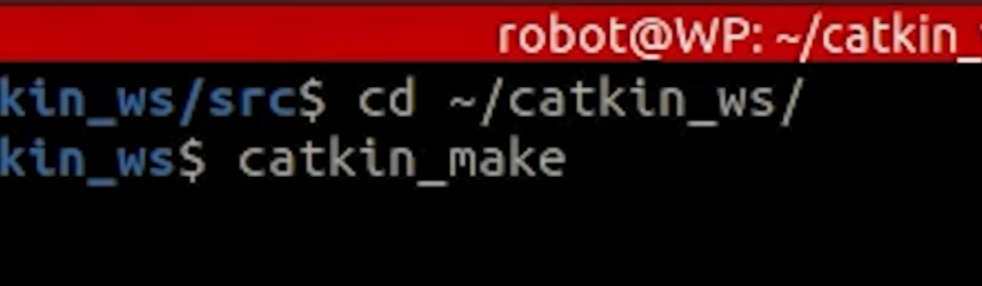

编译

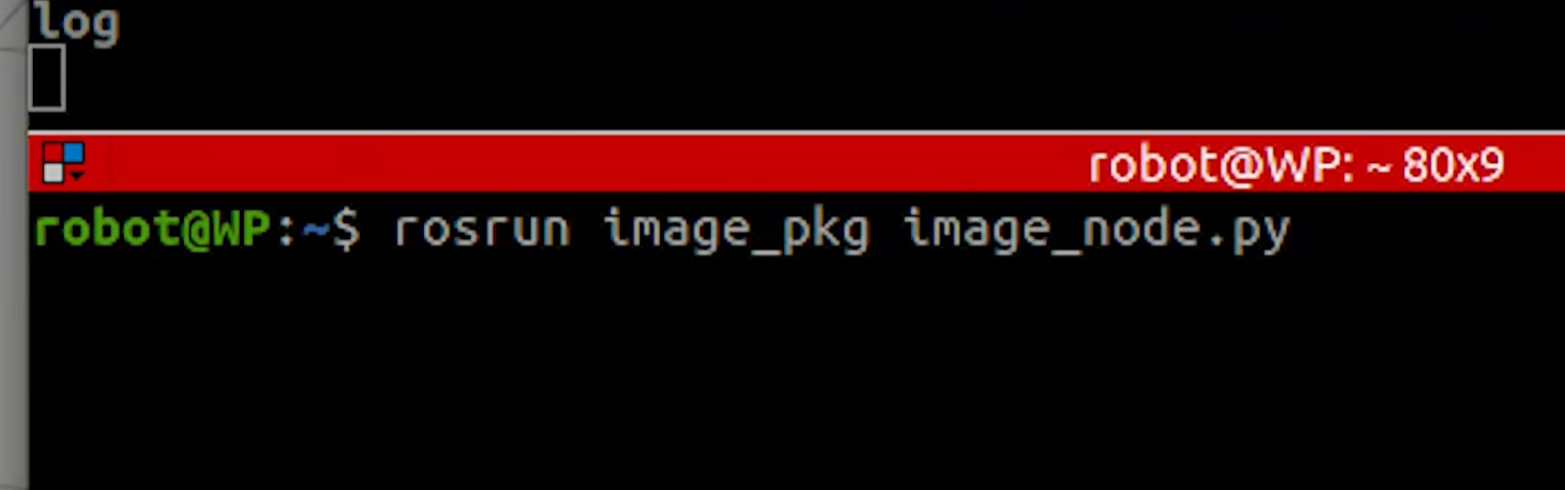

启动

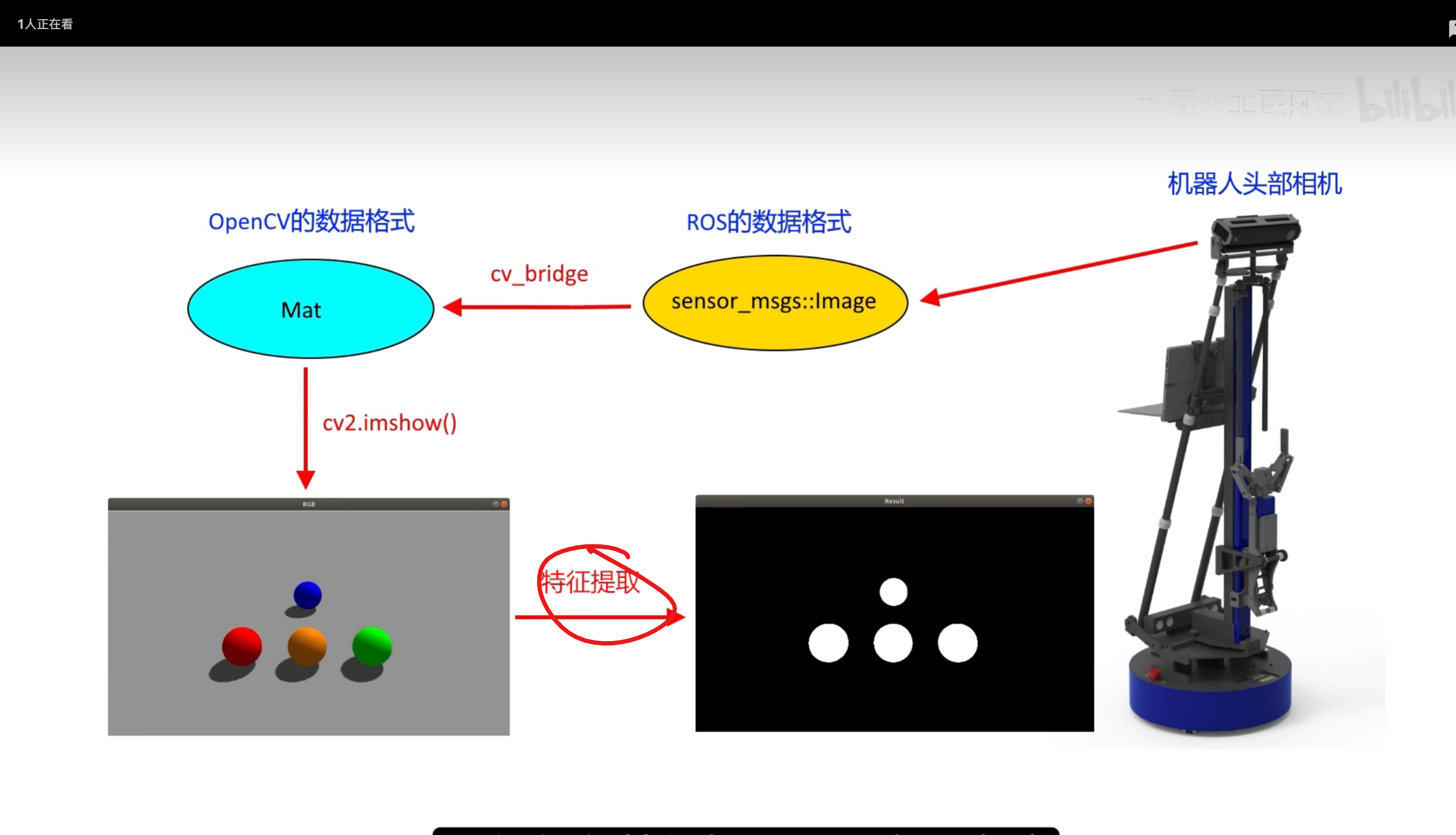

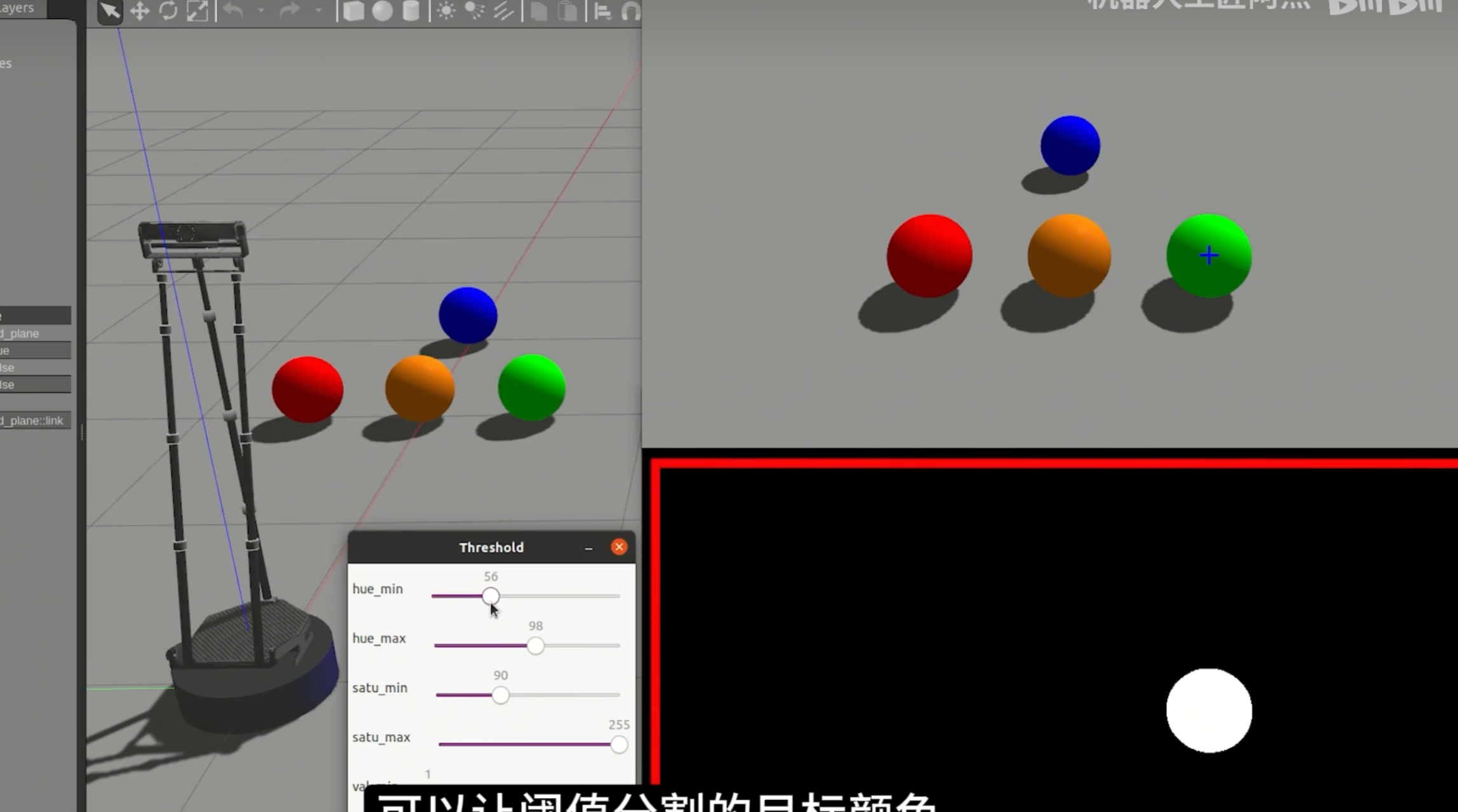

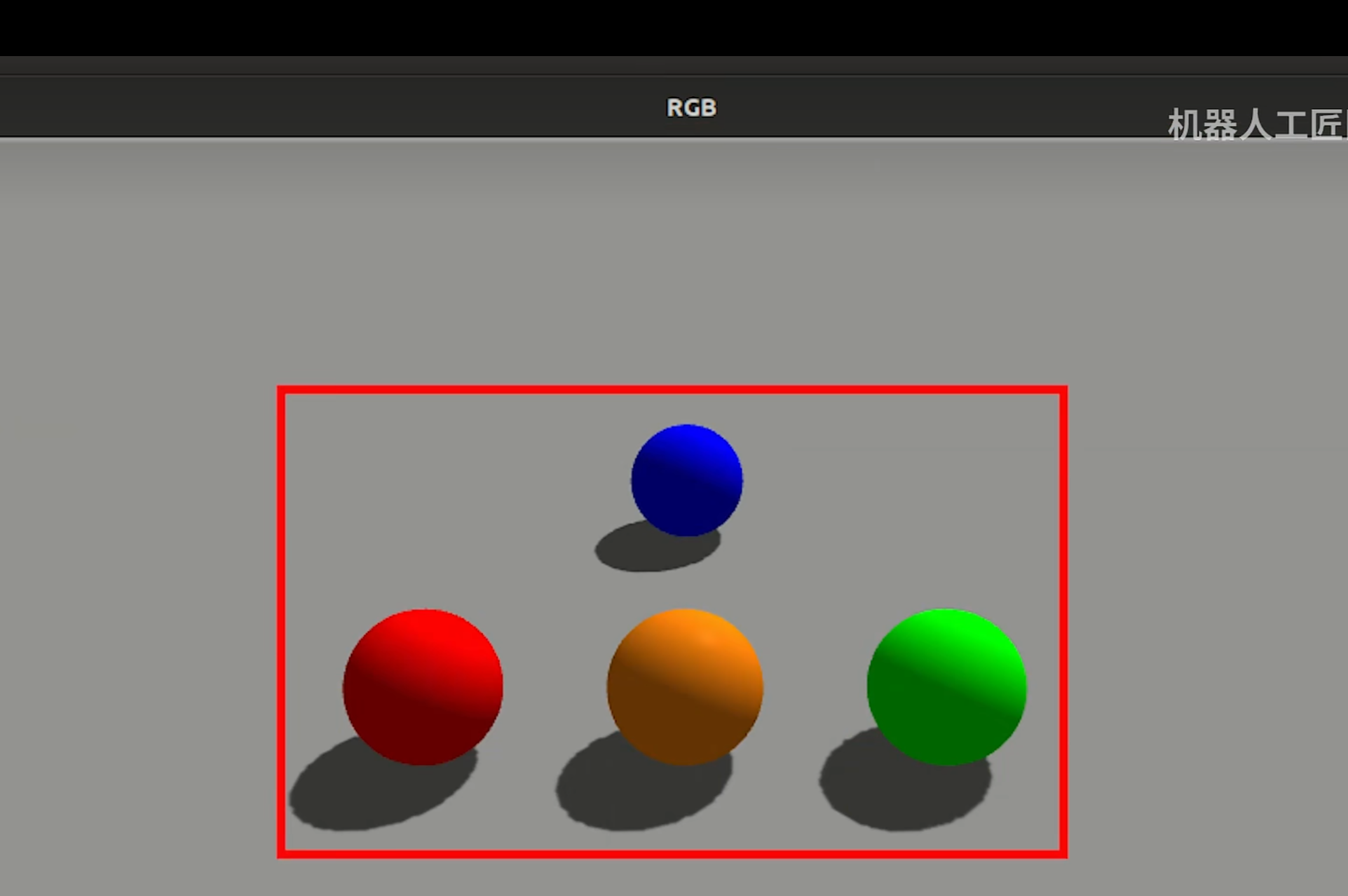

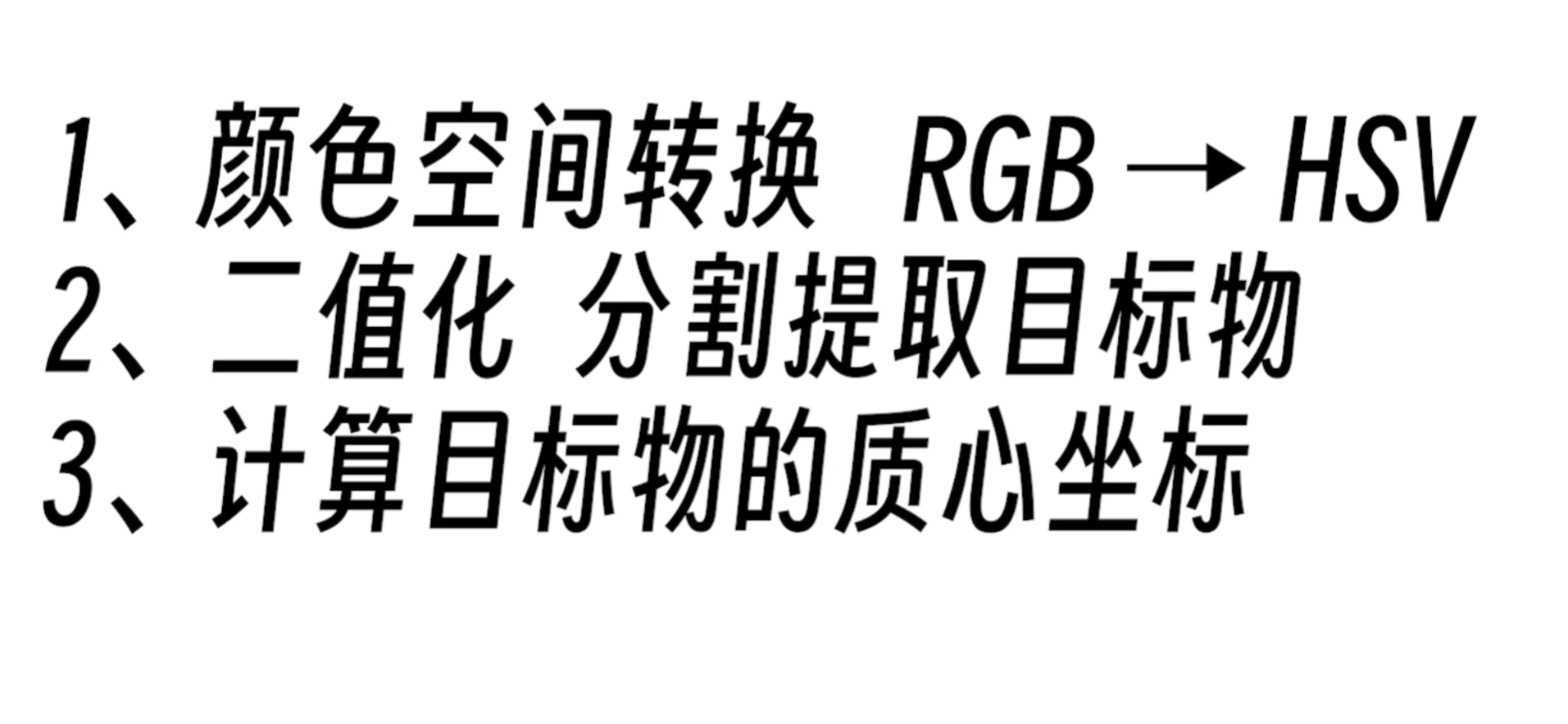

颜色目标识别与定位

防止RBG受光照对饱和度和亮度的影响

设置阈值可以提取特定的颜色

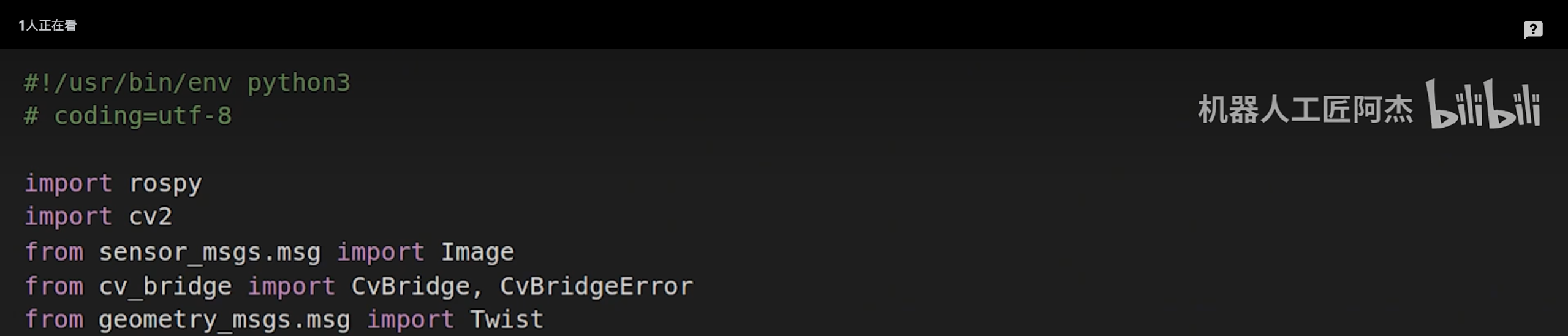

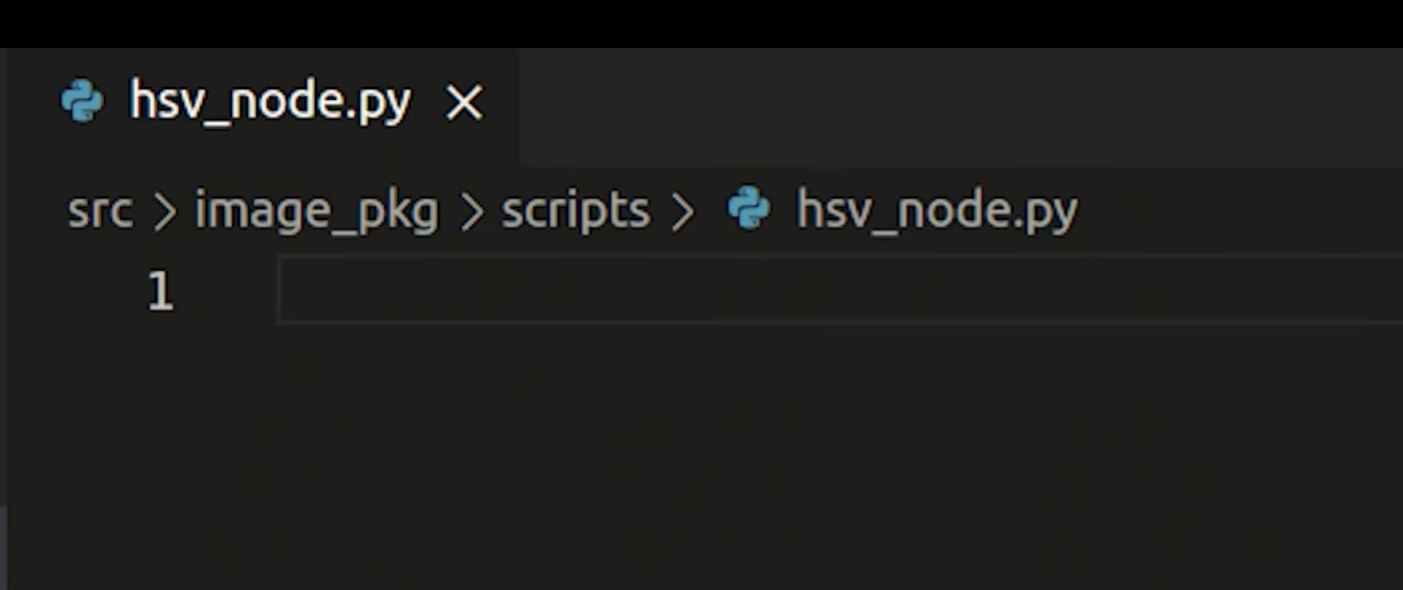

编写

python 复制代码

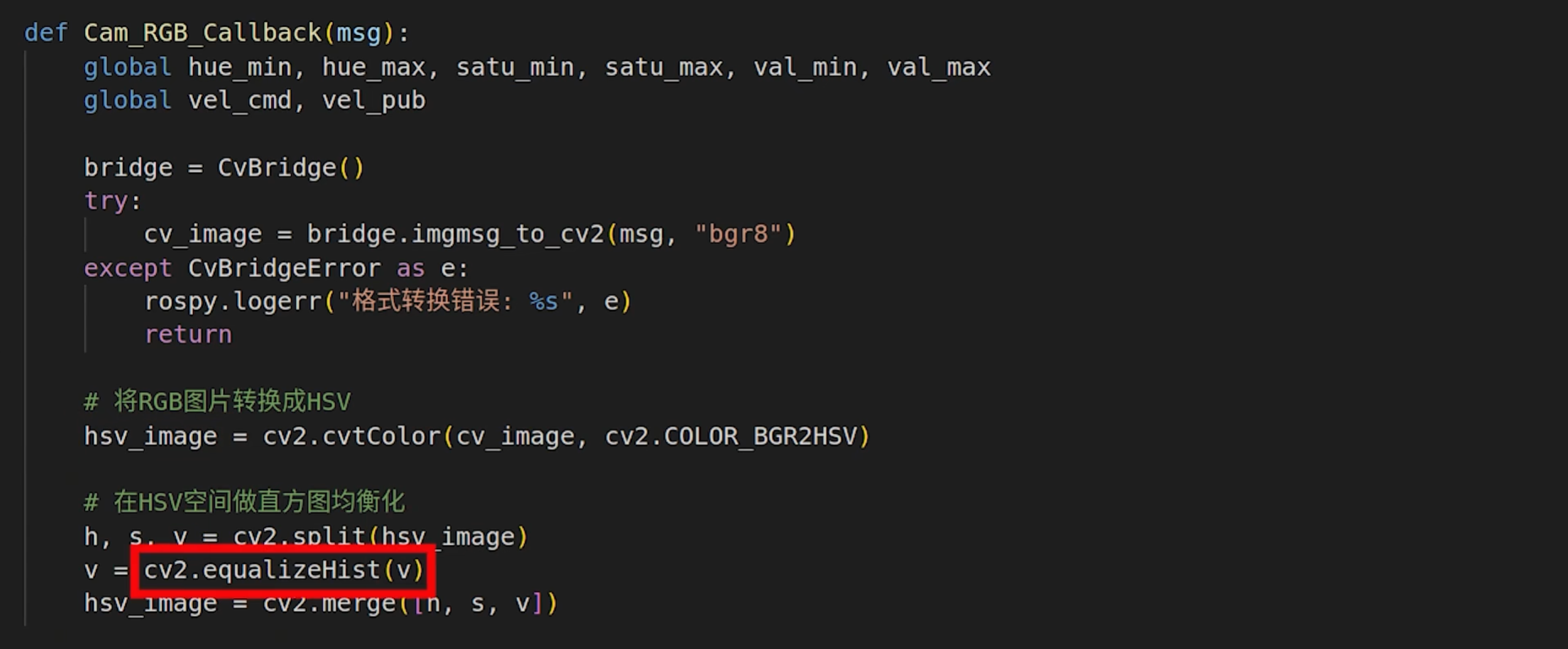

cv2.equalizeHist(v)：仅对明度（Value）通道进行直方图均衡化
cv2.merge()：将处理后的三个通道重新合并

python 复制代码

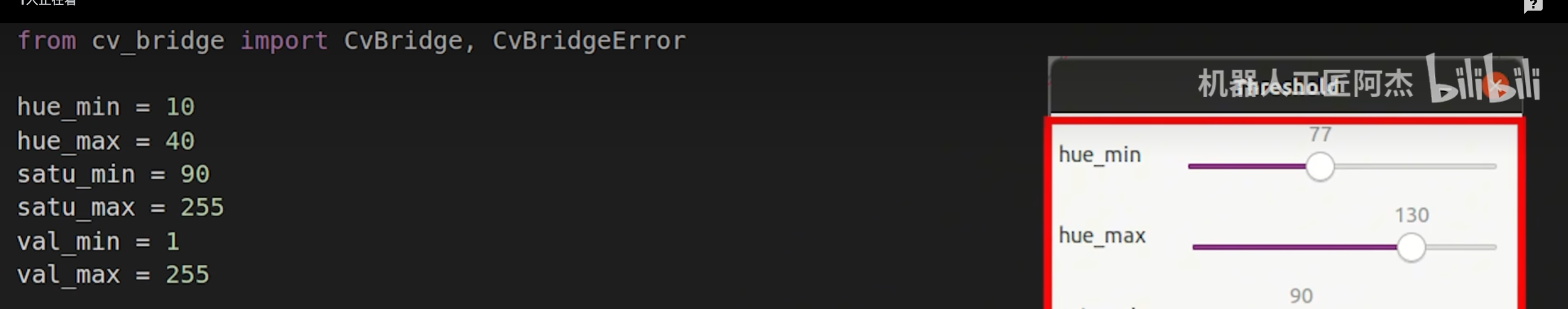

cv2.createTrackbar(..., hue_min, ...)
作用：滑动条创建时的初始位置
类型：整数变量
实际显示：图中显示滑块初始在77的位置

cv2.createTrackbar(..., 179, ...)
作用：滑动条的取值范围上限
范围：0-179（对于HSV色彩空间的Hue通道，最大179°）
实际限制：滑块最右端对应179

cv2.createTrackbar(..., nothing)
作用：滑动条值变化时自动调用的函数
示例：通常定义为def nothing(x): pass
功能：可以在回调函数中实时处理滑动条值的变化

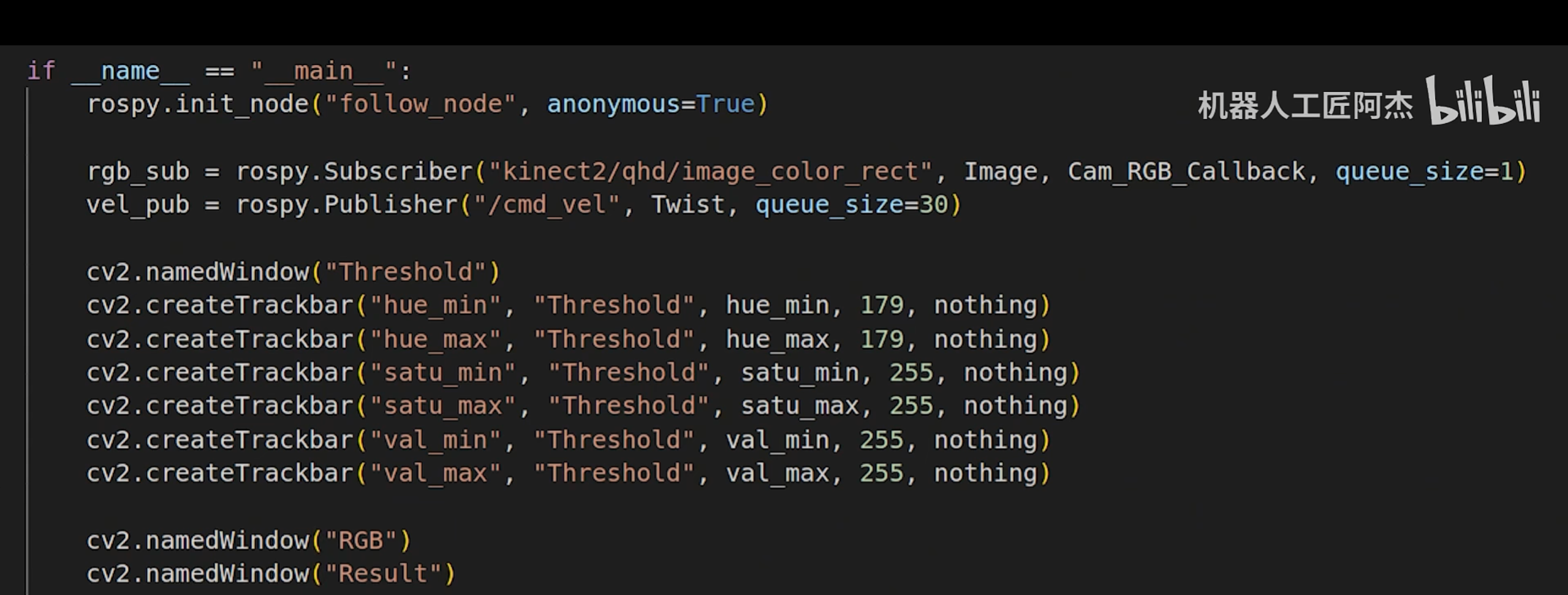

python 复制代码

v2.createTrackbar("hue_min", "Threshold", hue_min, 179, nothing)
 # 最小色相值，范围0-179
cv2.createTrackbar("hue_max", "Threshold", hue_max, 179, nothing)
 # 最大色相值，范围0-179

python 复制代码

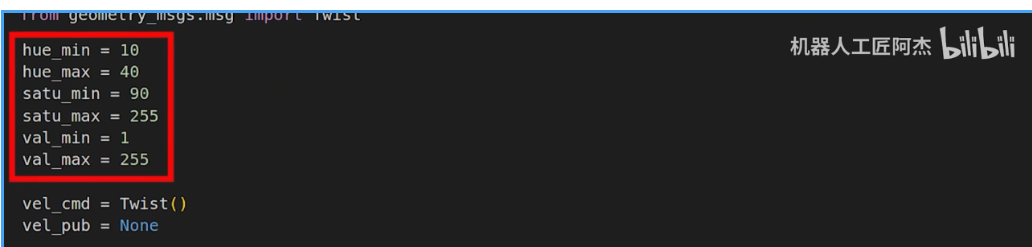

hue_min = cv2.getTrackbarPos("hue_min", "Threshold")
hue_max = cv2.getTrackbarPos("hue_max", "Threshold")
satu_min = cv2.getTrackbarPos("satu_min", "Threshold")
satu_max = cv2.getTrackbarPos("satu_max", "Threshold")
val_min = cv2.getTrackbarPos("val_min", "Threshold")
val_max = cv2.getTrackbarPos("val_max", "Threshold")
从名为"Threshold"的窗口中读取6个滑动条的当前位置值

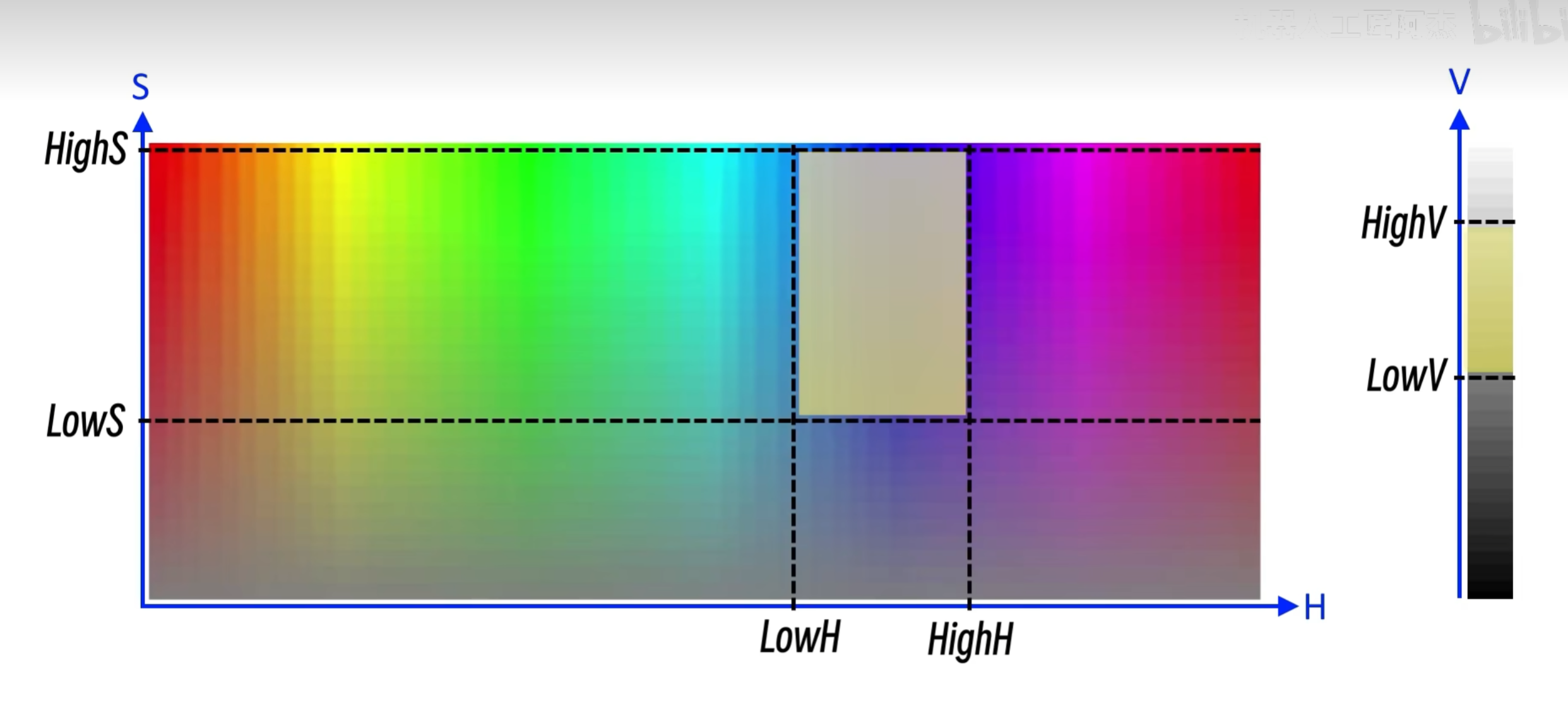

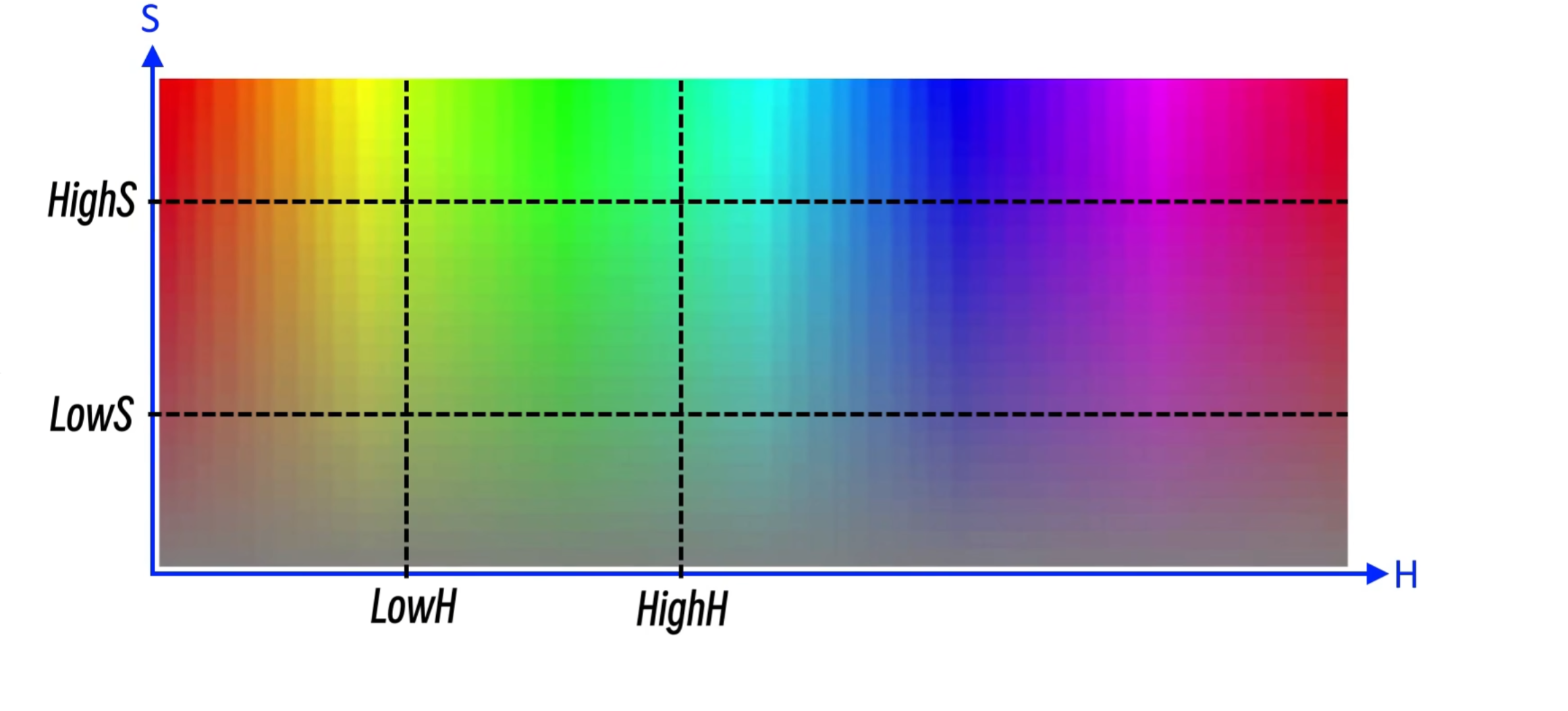

HSV三通道阈值获取：
色调（Hue）：hue_min~ hue_max（范围0-179）
饱和度（Saturation）：satu_min~ satu_max（范围0-255）
明度（Value）：val_min~ val_max（范围0-255）

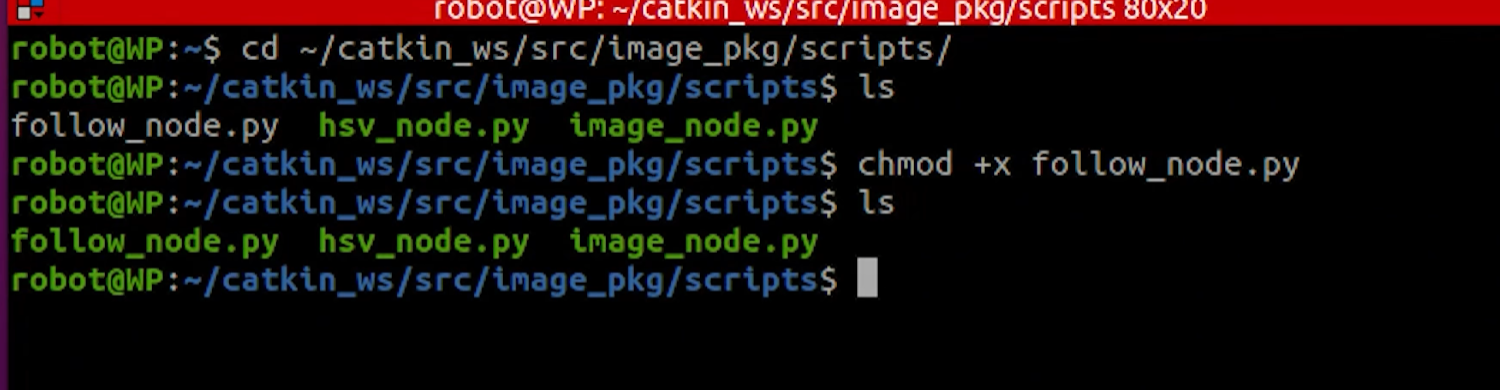

权限

启动

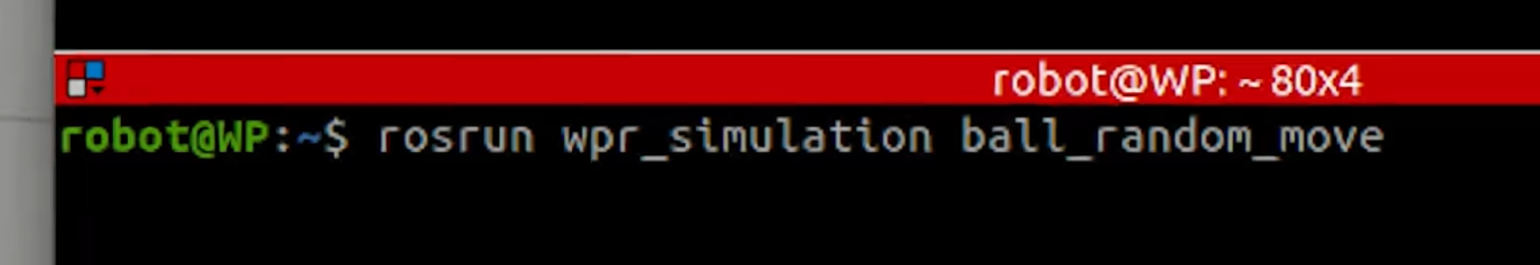

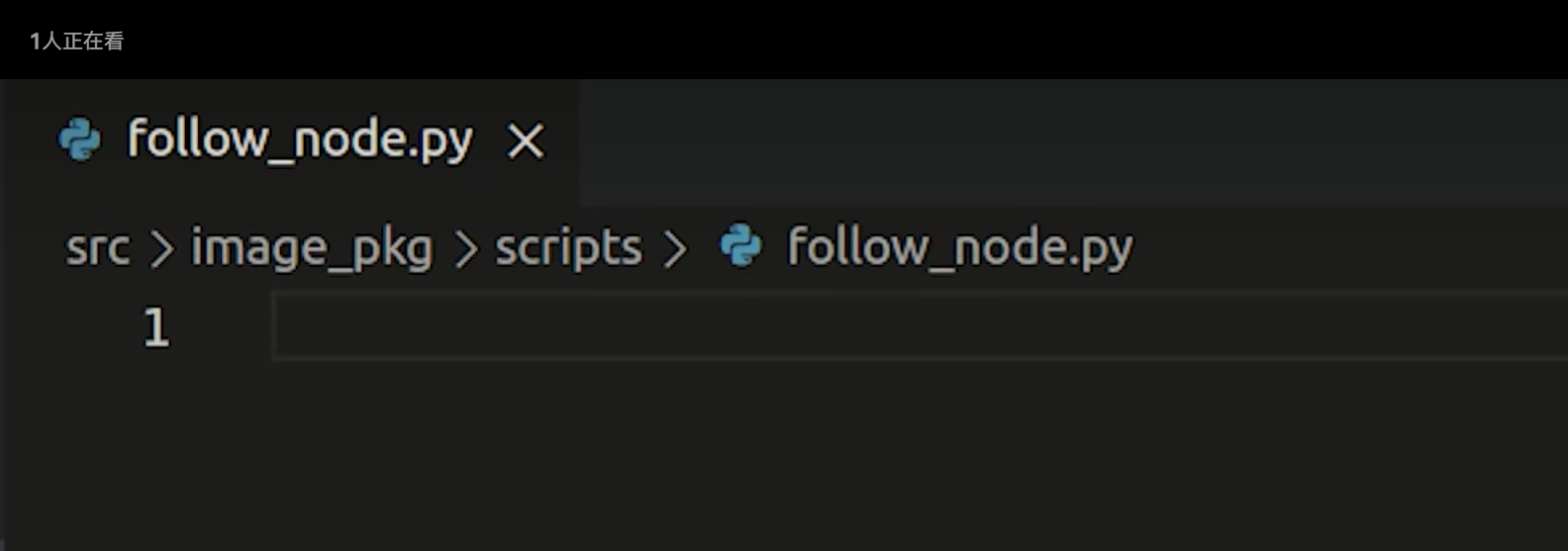

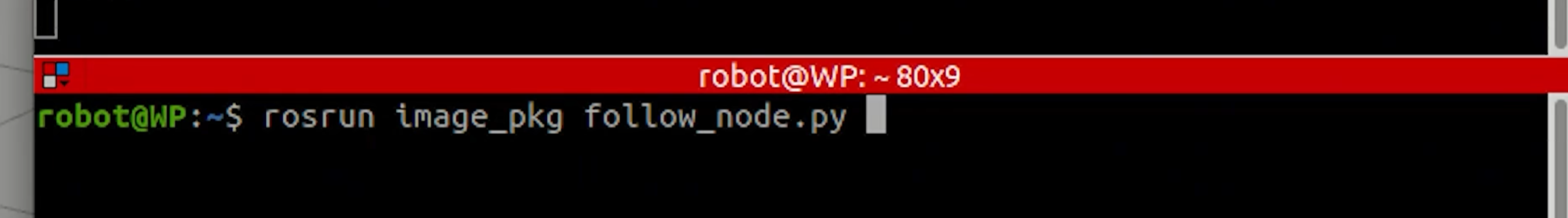

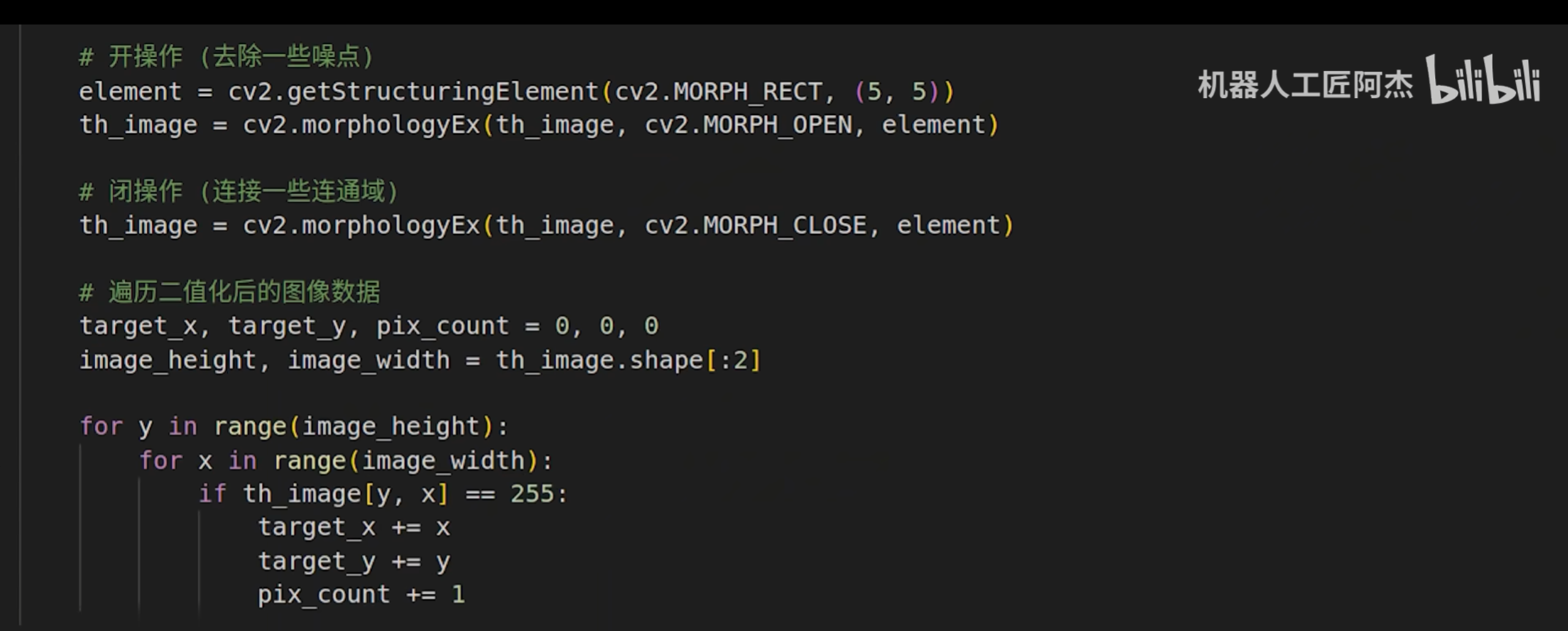

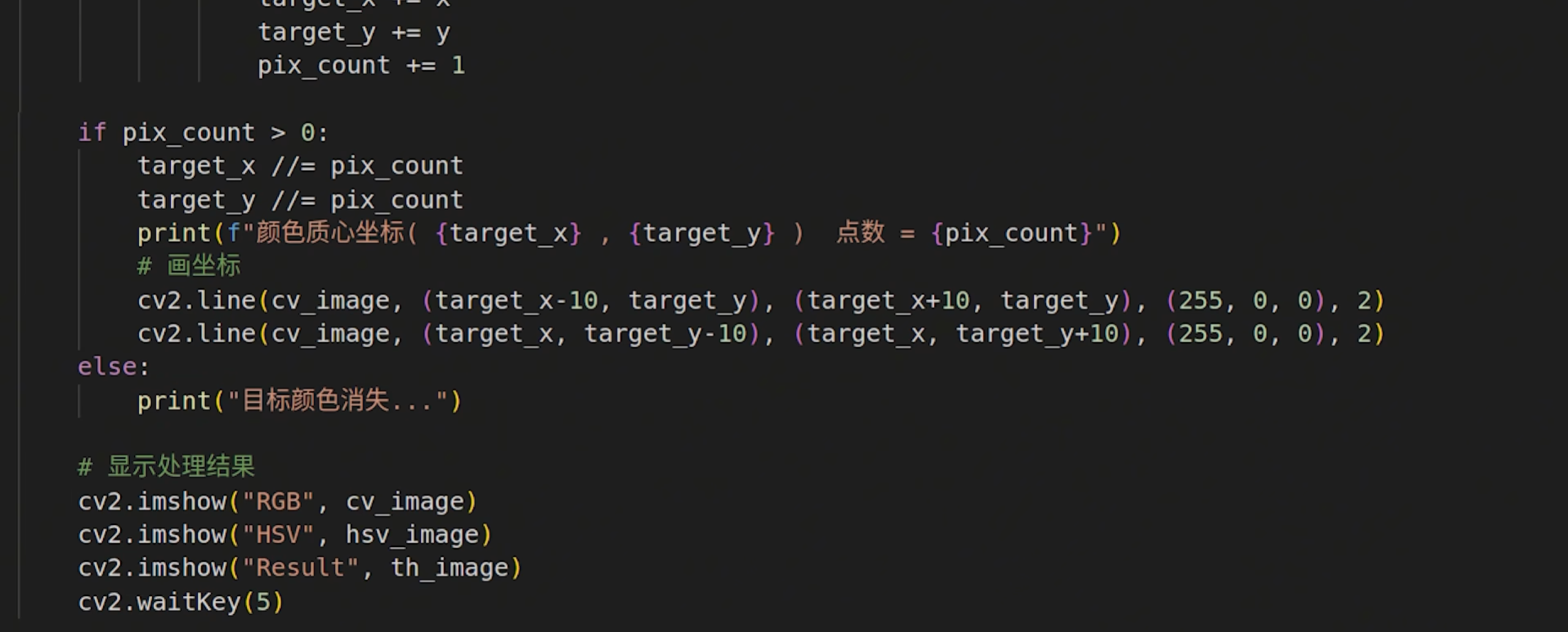

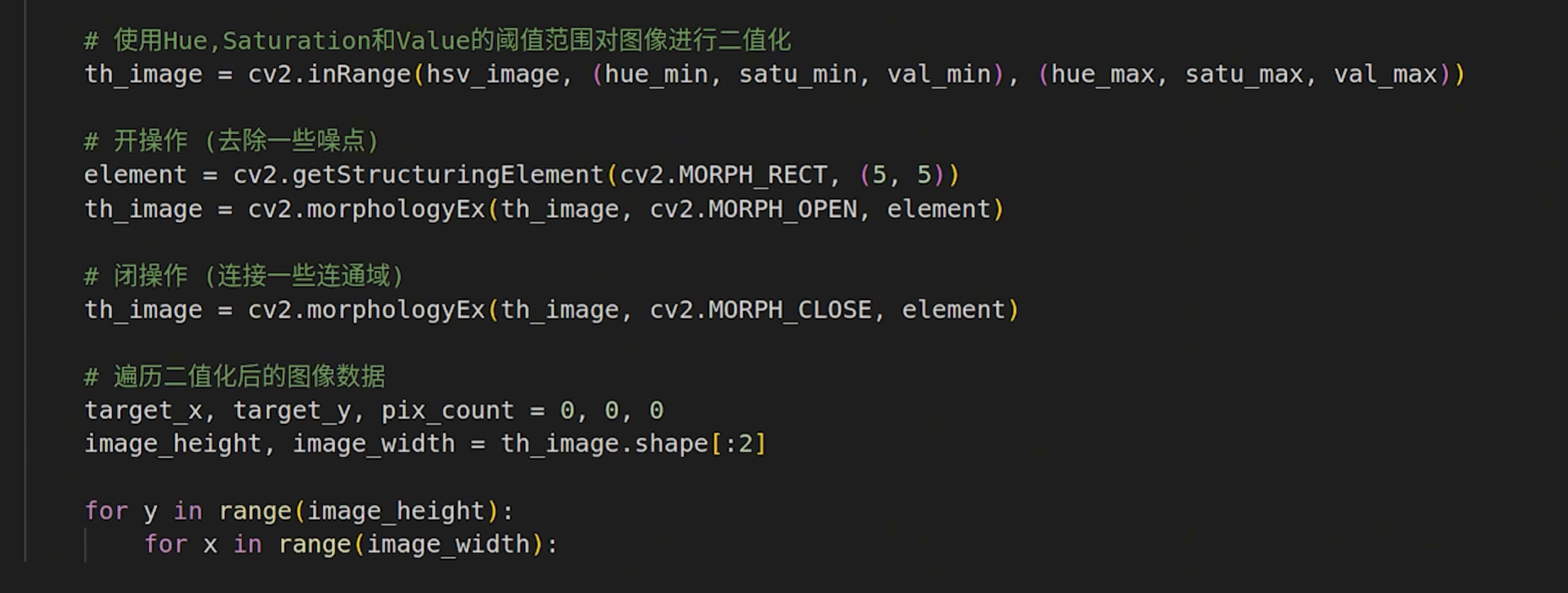

ros颜色目标跟随

python 复制代码

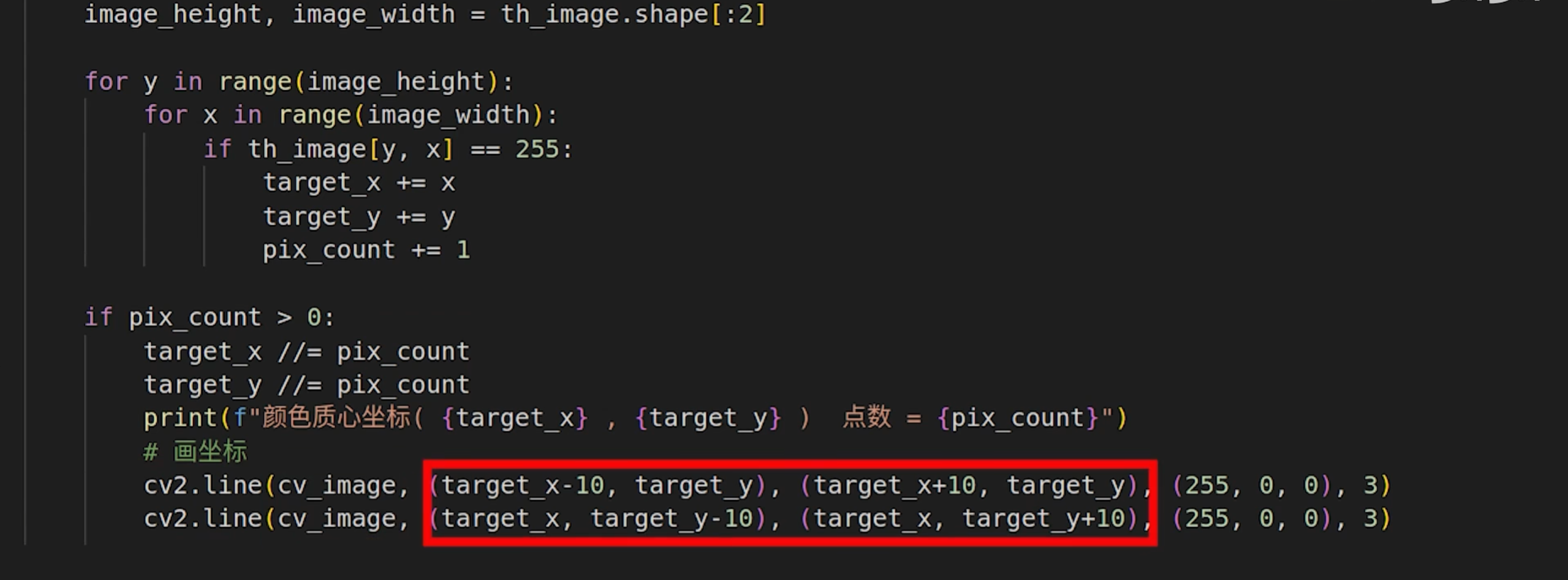

假设有 N 个白色像素，每个像素的坐标为 (x₁, y₁), (x₂, y₂), ..., (xₙ, yₙ)。
则质心坐标 (Cx, Cy) 的计算公式为：
Cx = (x₁ + x₂ + ... + xₙ) / N
Cy = (y₁ + y₂ + ... + yₙ) / N

target_x、target_y：目标在图像中的质心坐标（像素单位）。
image_width、image_height：图像的宽度和高度（像素）。
