Matlab Simulink 实现事件触发控制仿真并达稳定

Matlab Simulink 对事件触发控制进行仿真并使其最终结果达到稳定

在控制系统的研究中，事件触发控制因其能够有效减少数据传输和计算资源消耗而备受关注。借助 Matlab Simulink，我们可以轻松对事件触发控制进行仿真，并确保最终结果达到稳定状态。

一、事件触发控制原理简介

事件触发控制与传统的时间触发控制不同，它并非按照固定的时间间隔进行采样和控制，而是当系统状态满足特定的"事件"条件时才进行控制动作。比如，当系统的输出与参考值之间的误差超过某个预先设定的阈值时，触发控制动作，这样可以避免在系统状态相对稳定时不必要的控制计算。

二、Matlab Simulink 搭建仿真模型

创建基础模型
打开 Matlab，进入 Simulink 界面。首先搭建一个简单的被控对象模型，例如一个二阶系统。在 Simulink 库中找到"Transfer Fcn"模块，将其拖入模型窗口。双击该模块，设置"Numerator"为 [1]，"Denominator"为 [1 2 1]，这就构建了一个传递函数为 1/(s^2 + 2s + 1) 的二阶系统。
添加事件触发模块
为了实现事件触发控制，我们需要自定义一个事件触发模块。在 Simulink 中，可以通过编写 S - Function 来实现。以下是一个简单的基于误差阈值的事件触发 S - Function 的 Matlab 代码示例：

matlab 复制代码

function [sys,x0,str,ts,simStateCompliance] = event_trigger(t,x,u,flag,threshold)
% 初始化
if flag == 0
    sys = [0 0 1 0 0 0]; % 状态数、输出数、离散状态数、直接馈通、采样时间数、保留
    x0 = []; % 初始状态
    str = [];
    ts = [-1 0]; % 采样时间，-1表示继承父模块采样时间
    simStateCompliance = 'UnknownSimState';
% 计算下一个事件时间
elseif flag == 2
    error = u(1)-u(2); % u(1)为系统输出，u(2)为参考值
    if abs(error)>threshold
        sys = 1; % 触发事件
    else
        sys = 0; % 不触发事件
    end
% 输出
elseif flag == 3
    sys = [];
else
    sys = [];
end

在 Simulink 中，将这个 S - Function 模块添加到模型中。设置其参数 threshold 为一个合适的阈值，比如 0.1。这个模块会根据系统输出与参考值的误差来决定是否触发事件。

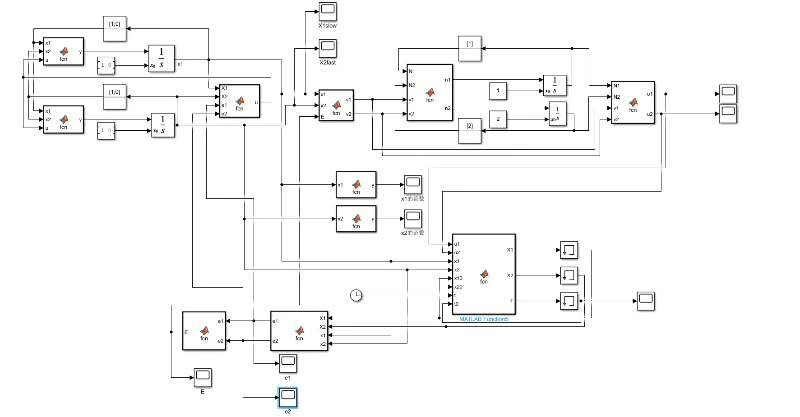

构建控制回路
添加一个"Gain"模块作为控制器，设置增益值，例如 10。将事件触发模块的输出连接到"Gain"模块的使能端口，这样只有当事件触发时，控制器才会起作用。将"Gain"模块的输出连接到二阶系统的输入，同时将二阶系统的输出连接到事件触发模块的输入端口，构成完整的反馈控制回路。另外，添加一个"Step"模块作为参考输入，设置合适的阶跃时间和幅值，比如幅值为 1，阶跃时间为 0。

三、仿真与结果分析

设置仿真参数
在 Simulink 模型窗口中，点击"Simulation"菜单，选择"Configuration Parameters"。设置仿真时间，例如 10 秒，选择合适的求解器，这里我们选择"ode45（Runge - Kutta）"，这是一种常用的求解器，适用于大多数非刚性系统。
运行仿真

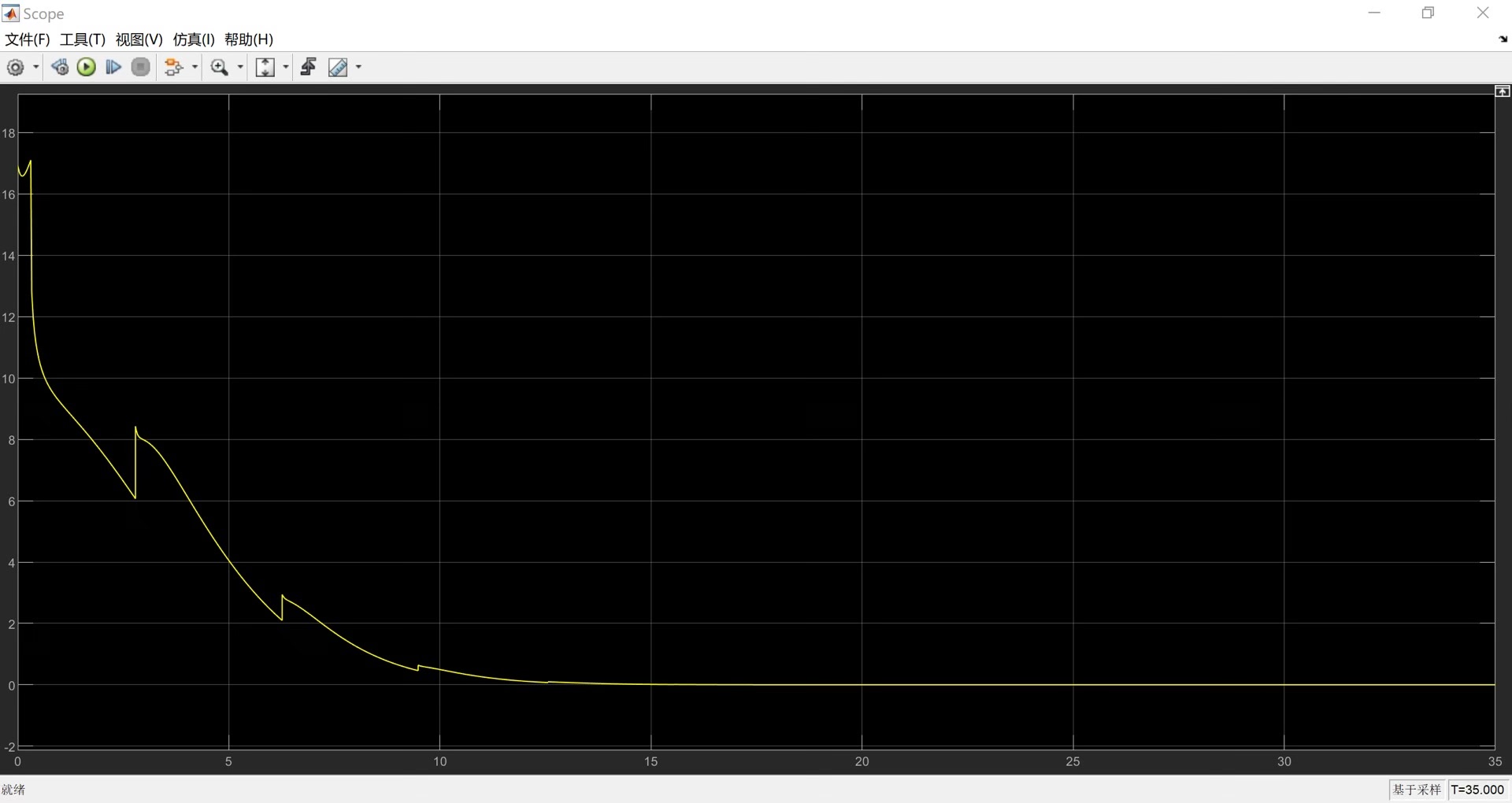

点击"Run"按钮开始仿真。仿真结束后，可以通过"Scope"模块观察系统的输出响应。
结果分析

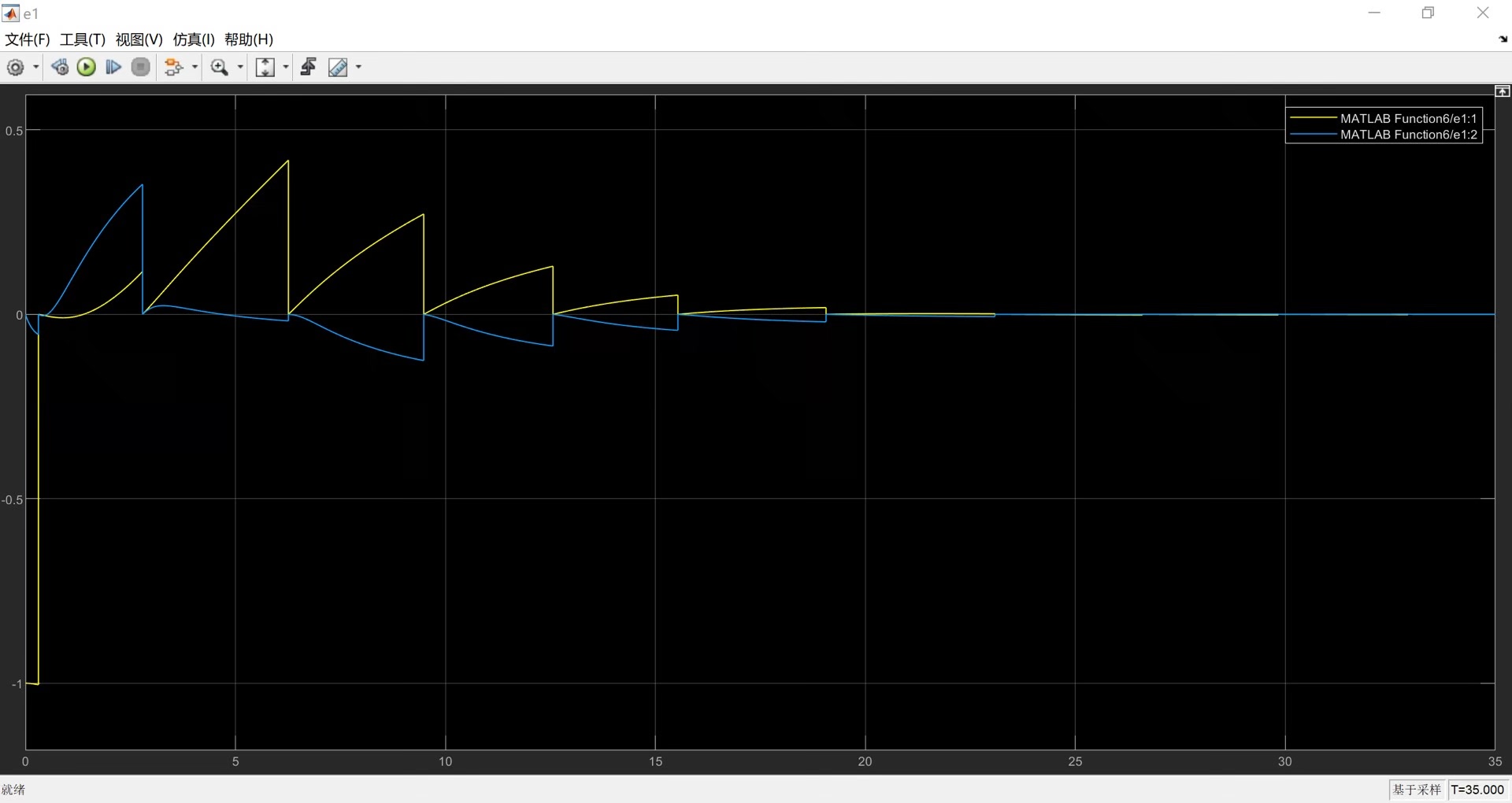

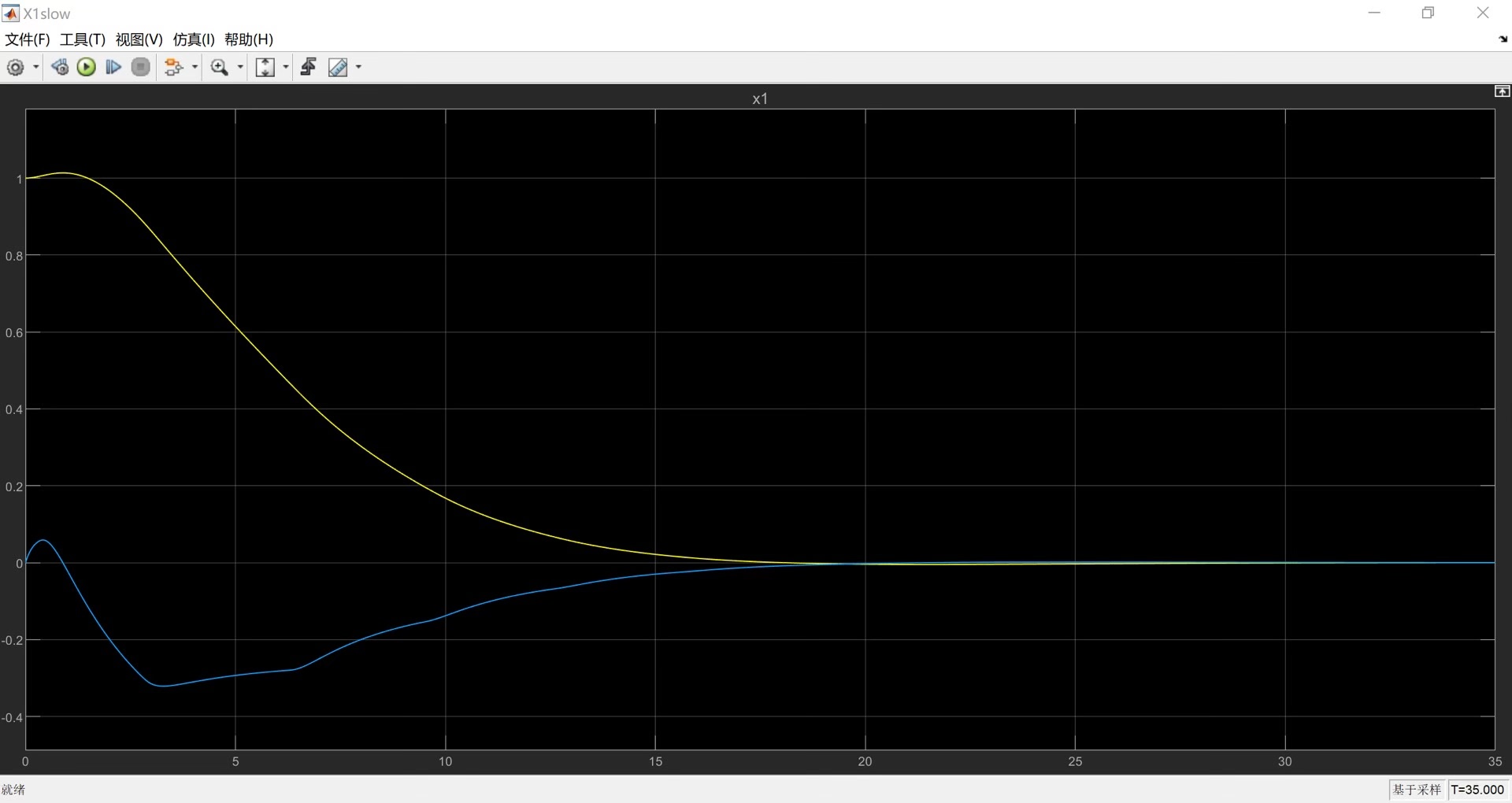

从仿真结果可以看到，在初始阶段，由于系统输出与参考值之间的误差较大，事件频繁触发，控制器不断调整输出，使系统输出逐渐向参考值靠近。随着误差逐渐减小，当误差小于设定的阈值 0.1 时，事件触发频率降低，系统输出在参考值附近稳定波动，最终达到稳定状态。这表明通过我们搭建的事件触发控制仿真模型，成功实现了系统的稳定控制，并且在系统状态相对稳定时减少了控制动作，达到了事件触发控制的目的。

通过 Matlab Simulink 的强大功能，我们能够快速有效地对事件触发控制进行仿真，并深入理解其工作原理和性能，为实际控制系统的设计和优化提供有力支持。
