一、项目概述
本项目设计一套基于 STM32F103C8T6 单片机的汽车温度监测系统，用于实时采集车内环境温度，具备温度显示、阈值设置、多档位声光报警、串口数据上传等功能。使用 Proteus 完成电路仿真，可用于嵌入式课程设计、毕设入门练习。
应用场景：汽车机舱 / 车厢温度监测，当温度超出设定上下限，触发灯光 + 蜂鸣器报警，提醒驾驶员高温风险。
二、硬件电路方案（Proteus 原理图说明）
主控芯片：STM32F103C8T6
- 温度采集模块 DS18B20 单总线数字温度传感器，PB15 引脚通信，无需 AD 转换，直接输出数字温度，精度 0.5℃，适合环境测温。
- OLED12864 显示屏 屏幕实时显示当前温度、温度上下限阈值；图中示例：上限 40℃，下限 30℃。
- 按键模块（3 个独立按键）
- K8：切换设置模式
- K6：阈值减
- K5：阈值加 用户可自由修改温度报警阈值。
- 状态指示灯
- D1 绿色：正常温度区间
- D2 红色：超上限高温报警
- D3 黄色：低于下限低温提示
- 蜂鸣器报警电路 PB0 驱动三极管 8050，控制蜂鸣器，温度超限后蜂鸣器鸣叫。
- 串口通信模块（Virtual Terminal 虚拟终端） PA9 (TX)、PA10 (RX)，实时把温度数据打印到串口终端，可在上位机查看温度日志。
三、系统工作逻辑
- 系统上电，DS18B20 采集当前温度；
- OLED 刷新当前温度与预设报警阈值；
- 温度判断逻辑：
- 温度在【下限～上限】：绿灯常亮，蜂鸣器关闭；
- 温度＞上限：红灯点亮，蜂鸣器报警；
- 温度＜下限：黄灯点亮；
- 按键可以进入阈值设置，增减上下限；
- 每一次温度采集，串口同步输出温度信息到虚拟终端；
四、仿真效果

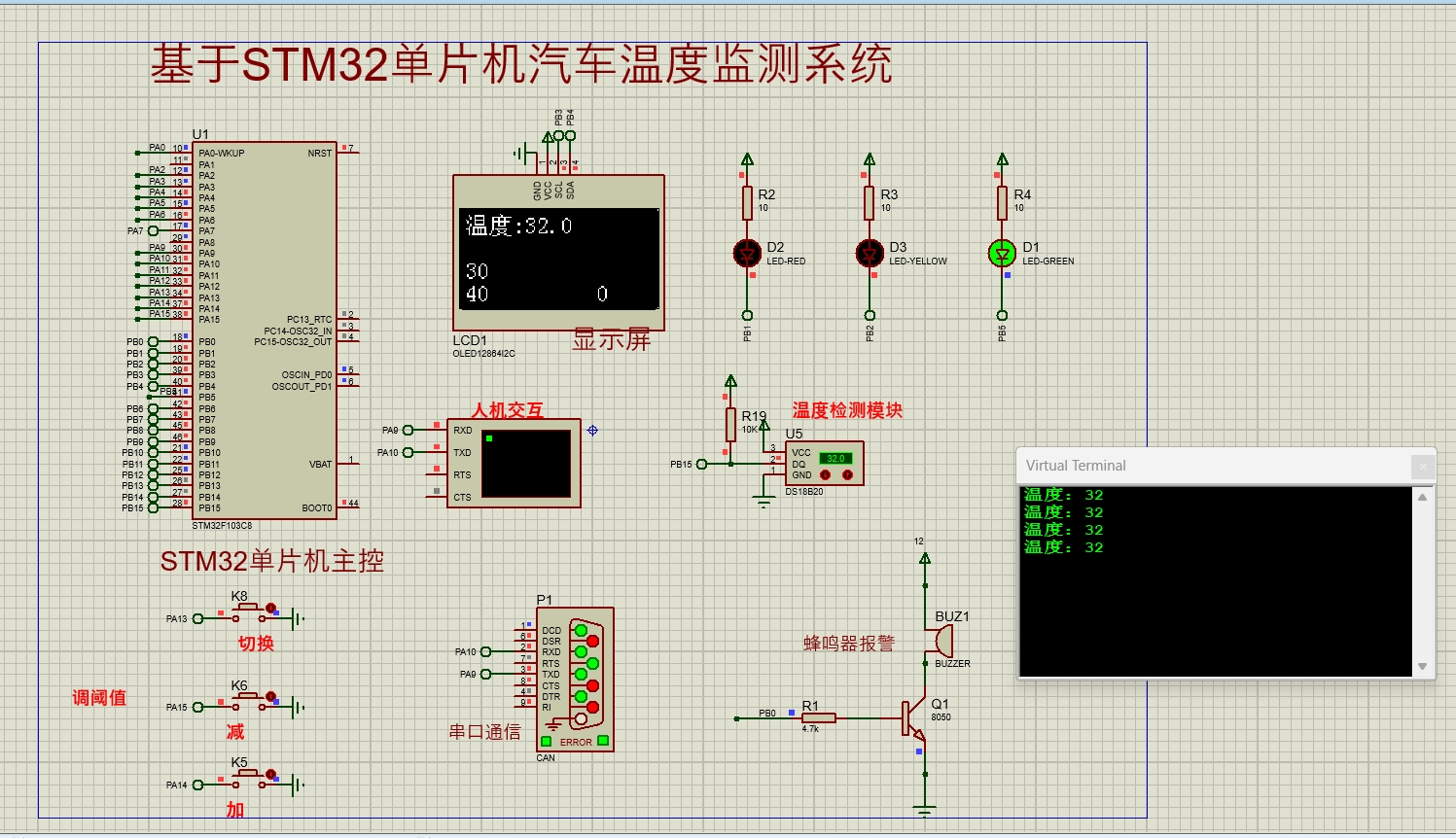

Proteus 仿真运行截图如上图： DS18B20 采集温度 32.0℃，在 30~40℃区间，绿色指示灯点亮；OLED 屏幕清晰展示当前温度、高低阈值；右侧虚拟终端持续打印温度：32； 修改 DS18B20 温度数值，会自动切换指示灯，超温时蜂鸣器响起。
五、核心功能清单
✅ DS18B20 单总线温度采集 ✅ OLED12864 实时显示温度 + 报警阈值 ✅ 3 按键可调报警上下限 ✅ 三色 LED 状态指示 ✅ 蜂鸣器超温声光报警 ✅ 串口实时上传温度数据（虚拟终端） ✅ Proteus 完整电路仿真，可直接跑仿真
六、项目总结
该系统以 STM32 为主控，DS18B20 数字测温，搭配 OLED、按键、声光报警，是一套完整的嵌入式采集监测项目。硬件电路简洁，代码量适中，适合 STM32 入门学习，也可作为课程设计、毕业设计基础方案。 可拓展方向：增加多个 DS18B20 多点测温、蓝牙 / WiFi 上传手机 APP、增加 EEPROM 保存阈值断电不丢失。
通过网盘分享的文件：仿真文件获取.zip
链接: https://pan.baidu.com/s/1V5zzxbpHc_fRqfGIzSdLfg?pwd=6666 提取码: 6666
