COMSOL激光淬火相变模拟

comsol激光淬火相变模拟

激光淬火这玩意儿在工业界算是个狠角色，金属表面硬化的效率能甩传统热处理几条街。但实际操作中总得靠经验参数调试，烧坏工件的情况没少发生。这时候用COMSOL搞数值模拟，相当于给老师傅配了个透视眼，能直接看到材料内部相变过程。

先说说模型的核心------高斯移动热源。在COMSOL里用PDE模式手动敲代码比直接用内置多物理场耦合更灵活，比如这样定义激光热流密度：

java 复制代码

double q = (P_laser*eta)/(pi*r_beam^2) * exp(-((X-x0)^2 + (Y-y0)^2)/r_beam^2);

这里P_laser是激光功率，eta是吸收率，X/Y是当前坐标，x0/y0随着时间变化控制激光移动路径。有意思的是指数项里的平方运算，这直接决定了热影响区的陡峭程度，玩过图像处理的朋友应该能联想到这和高斯模糊核异曲同工。

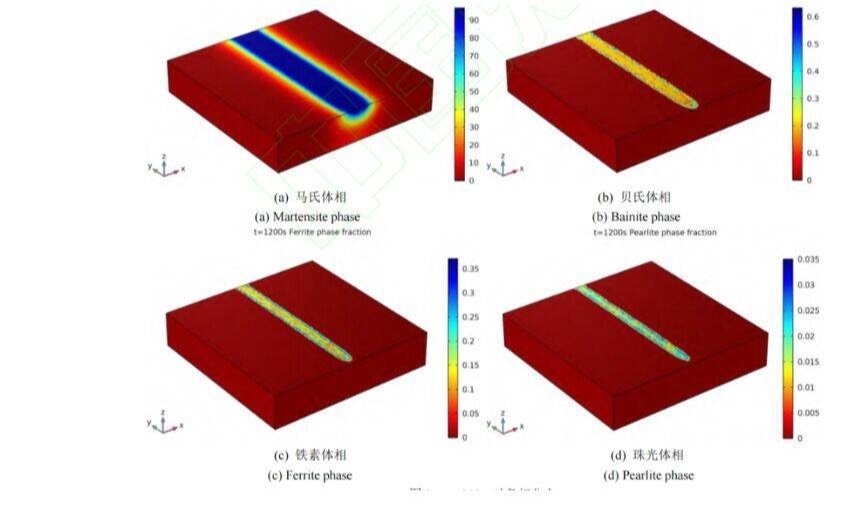

相变动力学模型才是重头戏。马氏体转变率用K-M方程描述时得注意温度变化率的方向性：

matlab 复制代码

if dTdt < -1e6  //冷却速率阈值
   dM/dt = (1-M)*A*exp(-B/(T-T_ms))*(dTdt)^n;
else
   dM/dt = 0;
end

这个条件判断很容易被新手忽略，导致升温阶段出现鬼畜的相变。参数n的取值直接影响硬化层深度，建议用田口法做参数敏感度分析，比手动调参效率高十倍。

comsol激光淬火相变模拟

材料非线性问题最头疼。我在定义弹性模量时用了分段函数：

cpp 复制代码

if T < 200
   E = 210e9*(1 - 0.002*(T-20));
else
   E = 210e9*(0.98 - 0.005*(T-200));

温度跃升时刚度突变会导致计算发散，这时候得祭出连续化处理的绝招------用tanh函数做平滑过渡。别小看这个技巧，收敛速度能提升三倍不止。

后处理阶段有个骚操作：在数据集里添加派生表达式sqrt(stress.sx^2 + stress.sy^2)，这比直接看等效应力更能捕捉边缘处的应力集中。遇到过某案例显示淬火后表面出现鱼鳞状纹路，就是靠这个参数定位到了扫描路径重叠率的问题。

最后说个血泪教训：千万别在默认网格设置下跑模型！激光作用区域至少要做五层边界层网格，Y+值控制在1左右。见过有人用自由四面体网格，结果温度场出现马赛克状的震荡，活像打了低清材质包。记住，好的网格划分比选什么求解器重要得多。
