0.个人感悟

  • 外观模式旨在承上启下，对客户端提供一个统一接口，只定义需要关注的操作，对下统筹各个子系统的操作
  • 外观模式很能体现出解耦的一个手段:分层
  • 外观模式有利于理解迪米特法则(最小知道原则)
  • 外观(门面)可以类比web编程中controller，都是对外提供统一的接口，对内整合自己的业务

1. 概念

英文定义 (《设计模式：可复用面向对象软件的基础》)

Provide a unified interface to a set of interfaces in a subsystem. Facade defines a higher-level interface that makes the subsystem easier to use.

中文翻译

为子系统中的一组接口提供一个统一的接口。外观模式定义了一个高层接口，使得子系统更容易使用。

理解

  • 外观模式是一种结构型设计模式，它为复杂的子系统提供一个简单易用的接口
  • 通过引入一个外观类 （Facade），将客户端与子系统的复杂交互封装起来
  • 外观模式不改变子系统功能，只是提供了一个更易于访问的入口点
  • 实现了客户端与子系统之间的解耦，使子系统更容易维护和扩展
  • 外观模式符合迪米特法则（最少知识原则），客户端只需要与外观类交互

2. 适配场景

2.1 适合的场景

  1. 需要简化复杂子系统接口时，为子系统提供一个统一的入口
  2. 客户端与多个子系统之间存在大量依赖关系，希望降低耦合度
  3. 需要将子系统分层，为每一层提供统一的接口
  4. 系统需要逐步重构，可以先引入外观模式，然后逐步迁移到新系统

2.2 常见场景举例

  • 电脑启动过程：用户只需按下电源键，无需了解BIOS、CPU、内存等组件的复杂交互
  • 数据库连接：JDBC驱动管理器封装了不同数据库的连接细节
  • Web服务接口：REST API网关整合多个微服务的调用
  • 日志框架：SLF4J作为Logback、Log4j等日志实现的外观
  • 支付系统：支付网关整合支付宝、微信支付、银联等不同支付渠道

3. 实现方法

3.1 实现思路

  1. 识别复杂子系统：分析系统中的各个组件和它们之间的依赖关系
  2. 定义外观接口：确定需要为客户端提供的简化操作
  3. 实现外观类：创建外观类，封装子系统的复杂调用逻辑
  4. 客户端通过外观类访问：客户端只与外观类交互，不直接调用子系统
  5. 可选：抽象外观：如果需要支持多个子系统变体，可以引入抽象外观类

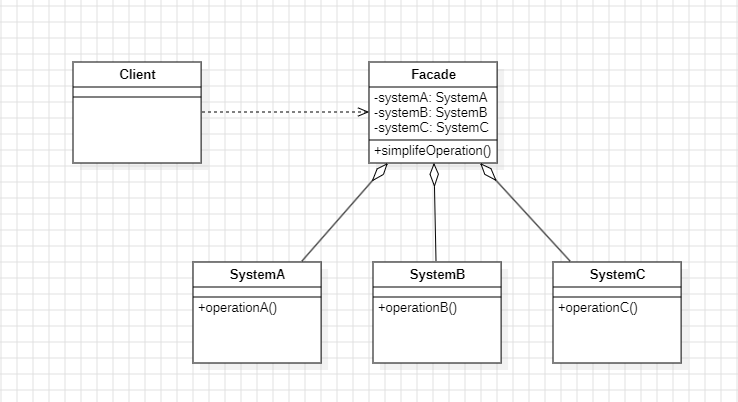

3.2 UML类图

角色说明：

  • Facade（外观）：为子系统提供一个统一的接口，知道哪些子系统负责处理请求
  • Subsystem Classes（子系统类）：实现子系统的功能，处理外观对象指派的任务
  • Client（客户端）：通过外观接口与子系统交互，不需要了解子系统的内部细节

3.3 代码示例

背景:电脑的启动重启过程，涉及到很多子系统的操作，但是机箱其实只提供了开机关机重启按钮，这就是很典型的外观模式。简化掉bios等流程，代码如下:

各个子系统，简化为CPU 内存 硬盘:

java 复制代码
// CPU子系统
public class CPU {
    /**
     * @description 冻结
     * @author bigHao
     * @date 2026/1/12
     **/
     public void freeze() {
        System.out.println("CPU冻结当前任务");
    }

    /**
     * @param position 位置
     * @description 跳转
     * @author bigHao
     * @date 2026/1/12
     **/
    public void jump(long position) {
        System.out.println("CPU跳转到内存位置: " + position);
    }

    /**
     * @description 执行
     * @author bigHao
     * @date 2026/1/12
     **/
     public void execute() {
        System.out.println("CPU开始执行指令");
    }
}

// 内存子系统
public class Memory {
    /**
     * @param position 位置
     * @param data     字节数据
     * @description // TODO
     * @author bigHao
     * @date 2026/1/12
     **/
    public void load(long position, byte[] data) {
        System.out.println("内存加载数据到位置: " + position);
    }

    /**
     * @description 释放
     * @author bigHao
     * @date 2026/1/12
     **/
     public void shutdown() {
        System.out.println("内存释放");
    }
}

// 硬盘子系统
public class HardDrive {
    /**
     * @param lba  扇区
     * @param size 大小
     * @return byte[]
     * @description 读取数据
     * @author bigHao
     * @date 2026/1/12
     **/
     public byte[] read(long lba, int size) {
        System.out.println("硬盘读取扇区 " + lba + "，大小: " + size + " bytes");
        return new byte[size];
    }

    /**
     * @description 释放
     * @author bigHao
     * @date 2026/1/12
     **/
     public void shutdown() {
        System.out.println("硬盘读释放");
    }
}

外观类，类似于机箱，这里也可以先定义接口，再提供实现

java 复制代码
public class ComputerFacade {
    // 启动内存地址常量
    private static final long BOOT_ADDRESS = 0x7C00;
    private static final long BOOT_SECTOR = 0;
    private static final int SECTOR_SIZE = 512;


    private CPU cpu;

    private Memory memory;

    private HardDrive hardDrive;

    public ComputerFacade() {
        cpu = new CPU();
        memory = new Memory();
        hardDrive = new HardDrive();
    }

    /**
     * @description 启动
     * @author bigHao
     * @date 2026/1/12
     **/
     public void start() {
        System.out.println("=== 开始启动计算机 ===\n");
        // 硬盘加载数据
        byte[] bootSector = hardDrive.read(BOOT_SECTOR, SECTOR_SIZE);
        // 加载到内存
        memory.load(BOOT_ADDRESS, bootSector);
        // cpu运行
        cpu.freeze();
        cpu.jump(BOOT_ADDRESS);
        cpu.execute();
    }

    /**
     * @description 关机
     * @author bigHao
     * @date 2026/1/12
     **/
     public void shutdown() {
        System.out.println("=== 开始关闭计算机 ===\n");
        // cpu停止
        cpu.freeze();
        // 内存停止
        memory.shutdown();
        // 硬盘停止
        hardDrive.shutdown();
    }

    /**
     * @description 重启
     * @author bigHao
     * @date 2026/1/12
     **/
     public void restart() {
        System.out.println("=== 开始重启计算机 ===\n");

        start();

        shutdown();
    }
}

测试:

java 复制代码
public class Client {
    static void main() {
        // 只用与门面交互
        ComputerFacade facade = new ComputerFacade();
        facade.start();

        facade.shutdown();

        facade.restart();
    }
}

输出

复制代码
=== 开始启动计算机 ===

硬盘读取扇区 0，大小: 512 bytes
内存加载数据到位置: 31744
CPU冻结当前任务
CPU跳转到内存位置: 31744
CPU开始执行指令
=== 开始关闭计算机 ===

CPU冻结当前任务
内存释放
硬盘读释放
=== 开始重启计算机 ===

=== 开始启动计算机 ===

硬盘读取扇区 0，大小: 512 bytes
内存加载数据到位置: 31744
CPU冻结当前任务
CPU跳转到内存位置: 31744
CPU开始执行指令
=== 开始关闭计算机 ===

CPU冻结当前任务
内存释放
硬盘读释放

4. 优缺点

4.1 优点

符合高内聚低耦合原则：

  • 降低耦合度：将客户端与复杂的子系统解耦，客户端只依赖外观类
  • 提高内聚性 ：外观类将相关的子系统操作封装在一起
    提高复用性：
  • 外观类可以被多个客户端复用，避免重复编写复杂的子系统调用代码
    增强可维护性：
  • 子系统内部变化不会影响客户端，只需要修改外观类
  • 便于分层和模块化管理
    提高可读性：
  • 简化了客户端代码，使其更加清晰易懂
  • 提供了清晰的系统边界和接口
    符合开闭原则：
  • 可以扩展外观类来添加新功能，而不需要修改现有代码

4.2 缺点

可能违反单一职责原则：

  • 如果外观类过于庞大，可能承担了太多职责
    性能开销：
  • 额外的调用层可能带来轻微的性能损失
    灵活性受限：
  • 对于需要访问子系统特定功能的客户端，可能需要绕过外观类

5. 源码分析（MyBatis Configuration为例）

MyBatis中的Configuration类是外观模式的典型应用，它封装了MyBatis框架的复杂配置和初始化过程。

MyBatis Configuration类结构

java 复制代码
// Configuration类充当了MyBatis的外观类
public class Configuration {
    // 存储各种配置信息
    protected Environment environment;
    protected TypeAliasRegistry typeAliasRegistry;
    protected TypeHandlerRegistry typeHandlerRegistry;
    protected MapperRegistry mapperRegistry;
    protected Map<String, MappedStatement> mappedStatements;
    protected Map<String, Cache> caches;

    // 各种配置方法 - 对外提供简单接口
    public void addMappers(String packageName) {
        mapperRegistry.addMappers(packageName);
    }

    public <T> void addMapper(Class<T> type) {
        mapperRegistry.addMapper(type);
    }

    public void addMappedStatement(MappedStatement ms) {
        mappedStatements.put(ms.getId(), ms);
    }

    public MappedStatement getMappedStatement(String id) {
        return mappedStatements.get(id);
    }

    // 类型处理器相关方法
    public void registerTypeHandler(TypeHandler<?> typeHandler) {
        typeHandlerRegistry.register(typeHandler);
    }

    public TypeHandler<?> getTypeHandler(Class<?> javaType) {
        return typeHandlerRegistry.getTypeHandler(javaType);
    }
}

外观模式分析 :
外观角色 ：Configuration类

  • 封装了MyBatis的所有配置信息
  • 提供了统一的方法来访问各个组件
    子系统角色：
  • XMLConfigBuilder：解析XML配置文件
  • MapperRegistry：管理Mapper接口
  • TypeHandlerRegistry：管理类型处理器
  • MappedStatement：管理SQL映射语句
    客户端 ：SqlSessionFactoryBuilder、DefaultSqlSessionFactory等

设计优势：

  1. 简化使用 ：用户只需要配置Configuration，不需要了解内部复杂的解析和初始化过程
  2. 解耦 ：SqlSessionFactory只依赖Configuration外观类，不直接依赖各个子系统
  3. 可维护性 ：配置逻辑的变化被封装在Configuration和相关子系统中
  4. 灵活性 ：可以通过扩展Configuration来支持不同的配置方式
    这种多层外观设计使得MyBatis具有很好的层次结构和模块化，每个层次都封装了特定的复杂性，为上层提供简单的接口。

参考：
