现代智能汽车中的无线技术101——mmWave（3）

智能汽车中的"隐形卫士"：车身电子雷达技术解析

车身电子雷达作为智能汽车的"近场感知专家"，专注于车门避障和脚踢尾门等细节场景。智能门雷达采用宽波束天线和自适应增益控制技术，解决10cm近场盲区问题，防止自动门碰撞低矮障碍物；同时延伸侧向开门预警功能，通过雷达协同避免"开门杀"。脚踢尾门雷达则从电容式升级为毫米波方案，利用多普勒特征识别精准判断踢腿动作，并通过毫瓦级低功耗设计实现车辆熄火状态下的长效待机。这些技术虽不显眼，却在用户体验和安全性上发挥着关键作用，体现了"小而美"的汽车电子创新。

在智能汽车的传感器大军中，有一类雷达常常被忽视。它们不负责几百米的自动驾驶，也不负责复杂的舱内交互，它们只是默默地守在车门和保险杠里，只为了让你开门时不撞到石墩，或者在抱满快递时能优雅地踢开后备箱。

这就是车身电子雷达。它们的关键词是：近场、低成本、抗干扰。

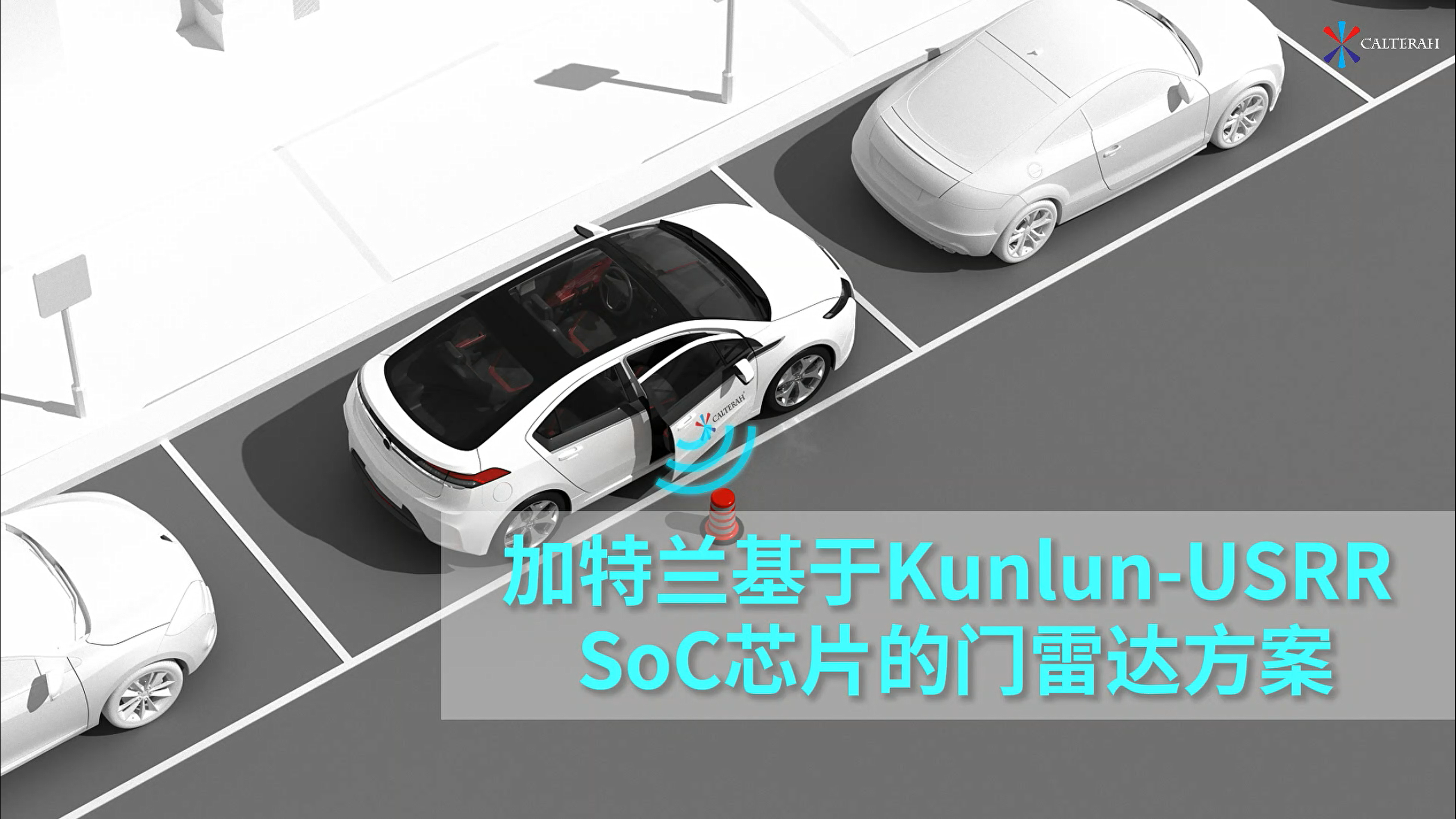

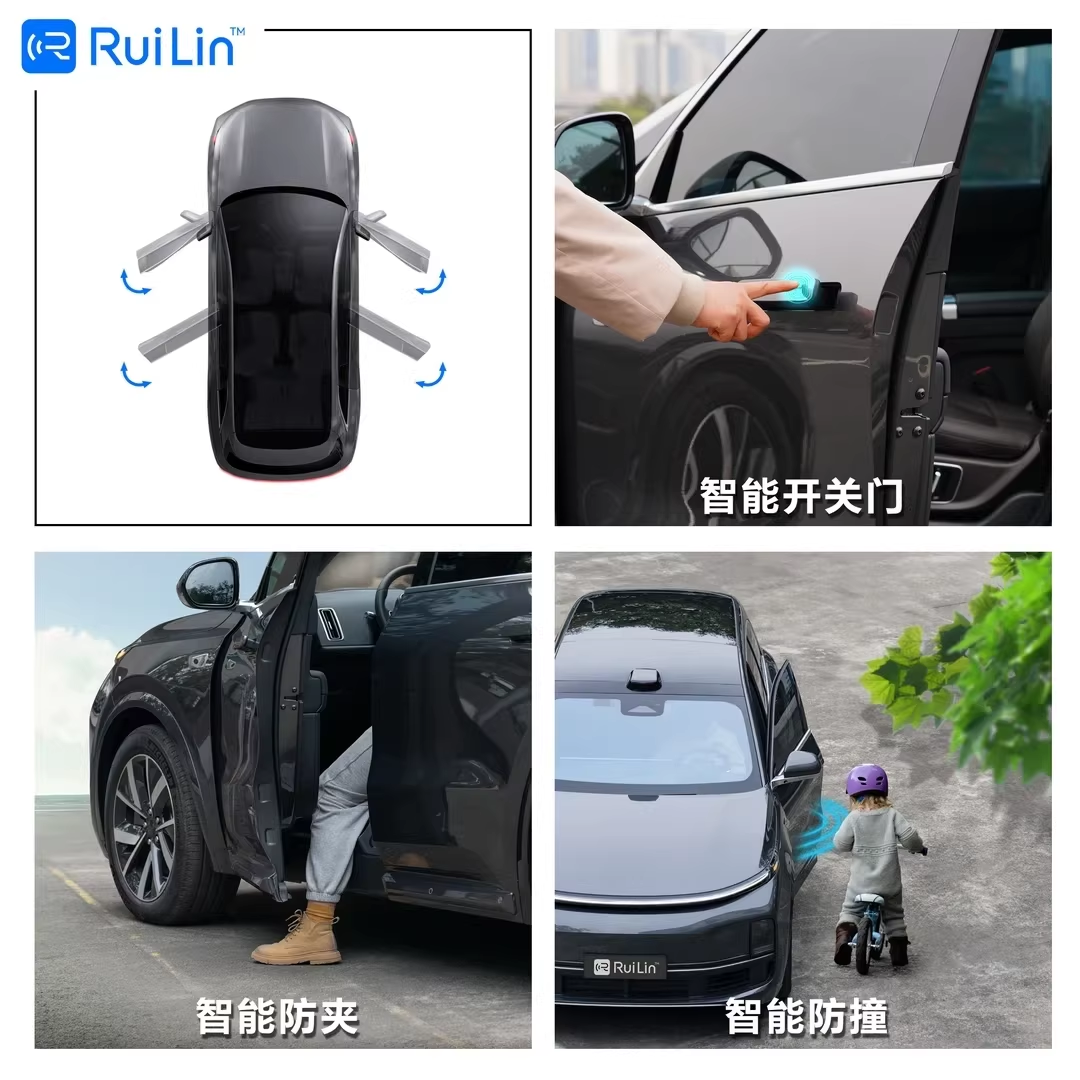

智能门雷达 (Smart Door Radar)

随着电动侧滑门（MPV）和电动吸合门（豪华轿车）的普及，如何防止自动门"撞墙"成了刚需。

6.1 自动门的避障挑战：10cm 的生死线

传统的超声波雷达在 <20cm 的距离往往有盲区，且很难探测到细杆（如消防栓、护栏立柱）。而毫米波门雷达必须解决这个近场盲区 (Blind Zone) 问题。

场景痛点：
低矮障碍物：马路牙子（路沿石）。如果探测不到，车门下沿会直接刮蹭。
突起物：旁边的消防栓。
技术难点：
饱和问题：当物体离雷达太近（<10cm）时，回波能量极强，容易导致接收机（LNA/ADC）饱和，使得雷达"致盲"。
近场耦合：发射天线和接收天线靠得太近，直接泄露的信号（Tx leakage）会淹没目标信号。
解决方案：
宽波束天线：设计大角度（比如 120∘×80∘120∘×80∘）的天线，确保车门全行程覆盖。
自适应增益控制：检测到回波过强时，迅速降低 LNA 增益，防止饱和。
高通滤波设计：调整 IF 滤波器截止频率，专门优化极近距离的信号解析。

6.2 侧向开门预警 (DOW)：防止"开门杀"

这其实是门雷达功能的延伸，或者是复用了后角的 BSD 雷达。

功能逻辑：
当车辆静止，乘客手触碰门把手（或准备拉机械手柄）时，系统激活。
雷达扫描侧后方 50 米区域。
目标筛选：重点识别速度较快且TTC (碰撞时间) < 2秒的物体（如电动车、自行车）。
动作：如果检测到危险，门内的氛围灯变红，且电子锁扣 (E-Latch) 暂时锁死，物理上禁止乘客推门 1-2 秒，直到危险通过。
雷达协同：
通常 DOW 功能由后保险杠里的角雷达 (SRR) 负责（因为它看得远）。
而车门内的门雷达负责确认车门旋转路径上有没有障碍物。两者配合，构成了完整的智能门控系统。

脚踢尾门雷达 (Kick Sensor)

这是典型的"体验型"配置。以前用电容，现在高端车都在换雷达。

7.1 从电容式到雷达式：不仅是升级，是换代

传统电容式 (Capacitive)：
原理：两条电容线（一条测腿，一条测地）。检测电容值的变化。
痛点：误触发率极高。下雨天积水、猫狗钻车底、甚至排气管的热浪都可能引起电容变化，导致后备箱意外打开（如果在洗车时打开就更灾难了）。
雷达式 (Radar-based)：
原理：利用 24GHz 或 60GHz 毫米波。
核心优势：多普勒特征识别。
雷达不只看"有没有东西"，而是看"动作对不对"。
标准动作：一个物体快速靠近（正多普勒），短暂停留，然后快速离开（负多普勒）。这种 V字形的速度-时间曲线，是猫狗或雨水模仿不出来的。
抗干扰：由于是动态识别，静态的积水、冰雪覆盖完全不影响其工作。

7.2 低功耗设计：毫瓦级的抠门艺术

脚踢雷达有一个特殊性：它是在车辆熄火 (Key OFF) 状态下工作的。这意味着它直接消耗蓄电池的电量。如果功耗太大，停个把礼拜车就没电了。

功耗指标：通常要求平均电流 < 100uA @ 12V (即 < 1.2mW)。而普通雷达工作时电流高达几百 mA。
Duty Cycling (占空比) 策略：
雷达不能一直开着。它必须处于 "睡 200ms ------> 醒 1ms (发一个 Chirp) ------> 睡 200ms" 的循环中。
分级唤醒：

低功耗扫描模式：每秒只发几次波，只检测"有没有动静"。
高精度确认模式：一旦发现疑似动静，瞬间唤醒到全速模式，连续采样几十帧，用算法确认是不是"踢腿动作"。
确认完毕后，输出信号给 BCM 开锁，然后立即回去睡觉。

小结

门雷达和脚踢雷达虽然技术指标不如自动驾驶雷达那么"炸裂"，但它们对鲁棒性 (Robustness) 和成本 (Cost) 的要求极高。

门雷达必须在 5cm 的距离上不致盲。
脚踢雷达必须在车辆停放数周后依然能省电且灵敏。
