/************* 本程序功能说明 **************
读ADC测量外部电压，使用外部TL431基准计算电压.
用STC的MCU的IO方式控制74HC595驱动8位数码管。
用户可以修改宏来选择时钟频率.
用户可以在"用户定义宏"中选择共阴或共阳. 推荐尽量使用共阴数码管.
使用Timer0的16位自动重装来产生1ms节拍,程序运行于这个节拍下, 用户修改MCU主时钟频率时,自动定时于1ms.
右边4位数码管显示测量的电压值值.
外部电压从板上测温电阻两端输入, 输入电压0~VDD, 不要超过VDD或低于0V.
实际项目使用请串一个1K的电阻到ADC输入口, ADC输入口再并一个电容到地.
******************************************/
#include "config.H"
#include "adc.h"
#define P1n_pure_input(bitn) P1M1 |= (bitn), P1M0 &= ~(bitn)
/****************************** 用户定义宏 ***********************************/
#define Cal_MODE 0 //每次测量只读1次ADC. 分辨率0.01V
// #define Cal_MODE 1 //每次测量连续读16次ADC 再平均计算. 分辨率0.01V
#define LED_TYPE 0x00 //定义LED类型, 0x00--共阴, 0xff--共阳
#define Timer0_Reload (65536UL -(MAIN_Fosc / 1000)) //Timer 0 中断频率, 1000次/秒
/*****************************************************************************/
/************* 本地常量声明 **************/
u8 code t_display[]={ //标准字库
// 0 1 2 3 4 5 6 7 8 9 A B C D E F
0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black - H J K L N o P U t G Q r M y
0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46}; //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1
u8 code T_COM[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; //位码
/************* IO口定义 **************/
sbit P_HC595_SER = P4^0; //pin 14 SER data input
sbit P_HC595_RCLK = P5^4; //pin 12 RCLk store (latch) clock
sbit P_HC595_SRCLK = P4^3; //pin 11 SRCLK Shift data clock
/************* 本地变量声明 **************/
u8 LED8[8]; //显示缓冲
u8 display_index; //显示位索引
bit B_1ms; //1ms标志
u16 msecond;
u16 Bandgap;
/************* 本地函数声明 **************/
u16 get_temperature(u16 adc);
/**************** 外部函数声明和外部变量声明 *****************/
/********************** ADC配置函数 ************************/
void ADC_config(void)
{
ADC_InitTypeDef ADC_InitStructure; //结构定义
ADC_InitStructure.ADC_Px = ADC_P12 | ADC_P13; //设置要做ADC的IO, ADC_P10 ~ ADC_P17(或操作),ADC_P1_All
ADC_InitStructure.ADC_Speed = ADC_90T; //ADC速度 ADC_90T,ADC_180T,ADC_360T,ADC_540T
ADC_InitStructure.ADC_Power = ENABLE; //ADC功率允许/关闭 ENABLE,DISABLE
ADC_InitStructure.ADC_AdjResult = ADC_RES_H8L2; //ADC结果调整, ADC_RES_H2L8,ADC_RES_H8L2
ADC_InitStructure.ADC_Polity = PolityLow; //优先级设置 PolityHigh,PolityLow
ADC_InitStructure.ADC_Interrupt = DISABLE; //中断允许 ENABLE,DISABLE
ADC_Inilize(&ADC_InitStructure); //初始化
ADC_PowerControl(ENABLE); //单独的ADC电源操作函数, ENABLE或DISABLE
P1n_pure_input((1<<2) || (1<<3)); //把ADC口设置为高阻输入
}
/**********************************************/
void main(void)
{
u8 i;
u16 j;
display_index = 0;
ADC_config();
Timer0_1T();
Timer0_AsTimer();
Timer0_16bitAutoReload();
Timer0_Load(Timer0_Reload);
Timer0_InterruptEnable();
Timer0_Run();
EA = 1; //打开总中断
for(i=0; i<8; i++) LED8[i] = 0x10; //上电消隐
while(1)
{
if(B_1ms) //1ms到
{
B_1ms = 0;
if(++msecond >= 300) //300ms到
{
msecond = 0;
#if (Cal_MODE == 0)
//=================== 只读1次ADC, 10bit ADC. 分辨率0.01V ===============================
Get_ADC10bitResult(2); //通道改变, 先读一次并丢弃结果, 让内部的采样电容的电压等于输入值.
Bandgap = Get_ADC10bitResult(2); //读外部基准TL431对应的ADC
Get_ADC10bitResult(3); //通道改变, 先读一次并丢弃结果, 让内部的采样电容的电压等于输入值.
j = Get_ADC10bitResult(3); //读外部电压ADC
j = (u16)((u32)j * 250 / Bandgap); //计算外部电压, TL431电压为2.50V, 测电压分辨率0.01V
#endif
//==========================================================================
//===== 连续读16次ADC 再平均计算. 分辨率0.01V =========
#if (Cal_MODE == 1)
Get_ADC10bitResult(2); //通道改变, 先读一次并丢弃结果, 让内部的采样电容的电压等于输入值.
for(j=0, i=0; i<16; i++)
{
j += Get_ADC10bitResult(2); //读外部基准TL431对应的ADC
}
Bandgap = j >> 4; //16次平均
Get_ADC10bitResult(3); //通道改变, 先读一次并丢弃结果, 让内部的采样电容的电压等于输入值.
for(j=0, i=0; i<16; i++)
{
j += Get_ADC10bitResult(3); //读外部电压ADC
}
j = j >> 4; //16次平均
j = (u16)((u32)j * 250 / Bandgap); //计算外部电压, TL431电压为2.50V, 测电压分辨率0.01V
#endif
//==========================================================================
LED8[5] = j / 100 + DIS_DOT; //显示外部电压值
LED8[6] = (j % 100) / 10;
LED8[7] = j % 10;
// j = Bandgap;
// LED8[0] = j / 1000; //显示Bandgap ADC值
// LED8[1] = (j % 1000) / 100;
// LED8[2] = (j % 100) / 10;
// LED8[3] = j % 10;
}
}
}
}
/**********************************************/
/**************** 向HC595发送一个字节函数 ******************/
void Send_595(u8 dat)
{
u8 i;
for(i=0; i<8; i++)
{
dat <<= 1;
P_HC595_SER = CY;
P_HC595_SRCLK = 1;
P_HC595_SRCLK = 0;
}
}
/********************** 显示扫描函数 ************************/
void DisplayScan(void)
{
Send_595(~LED_TYPE ^ T_COM[display_index]); //输出位码
Send_595( LED_TYPE ^ t_display[LED8[display_index]]); //输出段码
P_HC595_RCLK = 1;
P_HC595_RCLK = 0; //锁存输出数据
if(++display_index >= 8) display_index = 0; //8位结束回0
}
/********************** Timer0 1ms中断函数 ************************/
void timer0 (void) interrupt TIMER0_VECTOR
{
DisplayScan(); //1ms扫描显示一位
B_1ms = 1; //1ms标志
}
////////////////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////
////////////////////////////////////////////////////////////////////
#include "adc.h"
//========================================================================
// 函数: void ADC_Inilize(ADC_InitTypeDef *ADCx)
// 描述: ADC初始化程序.
// 参数: ADCx: 结构参数,请参考adc.h里的定义.
// 返回: none.
// 版本: V1.0, 2012-10-22
//========================================================================
void ADC_Inilize(ADC_InitTypeDef *ADCx)
{
P1ASF = ADCx->ADC_Px;
ADC_CONTR = (ADC_CONTR & ~ADC_90T) | ADCx->ADC_Speed;
if(ADCx->ADC_Power == ENABLE) ADC_CONTR |= 0x80;
else ADC_CONTR &= 0x7F;
if(ADCx->ADC_AdjResult == ADC_RES_H2L8) PCON2 |= (1<<5); //10位AD结果的高2位放ADC_RES的低2位，低8位在ADC_RESL。
else PCON2 &= ~(1<<5); //10位AD结果的高8位放ADC_RES，低2位在ADC_RESL的低2位。
if(ADCx->ADC_Interrupt == ENABLE) EADC = 1; //中断允许 ENABLE,DISABLE
else EADC = 0;
if(ADCx->ADC_Polity == PolityHigh) PADC = 1; //优先级设置 PolityHigh,PolityLow
else PADC = 0;
}
//========================================================================
// 函数: void ADC_PowerControl(u8 pwr)
// 描述: ADC电源控制程序.
// 参数: pwr: 电源控制,ENABLE或DISABLE.
// 返回: none.
// 版本: V1.0, 2012-10-22
//========================================================================
void ADC_PowerControl(u8 pwr)
{
if(pwr == ENABLE) ADC_CONTR |= 0x80;
else ADC_CONTR &= 0x7f;
}
/***2024 测试直流电机正反转past***/
/***2024 11 21板2024 12 14 *L1287CODE5861**/
#include <REG52.H>
#include <intrins.h>
#include <string.h>
#include "stdio.h"
#include <stdlib.h>
#define uint unsigned int
#define uchar unsigned char
sbit OLED_SCL=P1^1; //
sbit OLED_SDA=P1^0; //

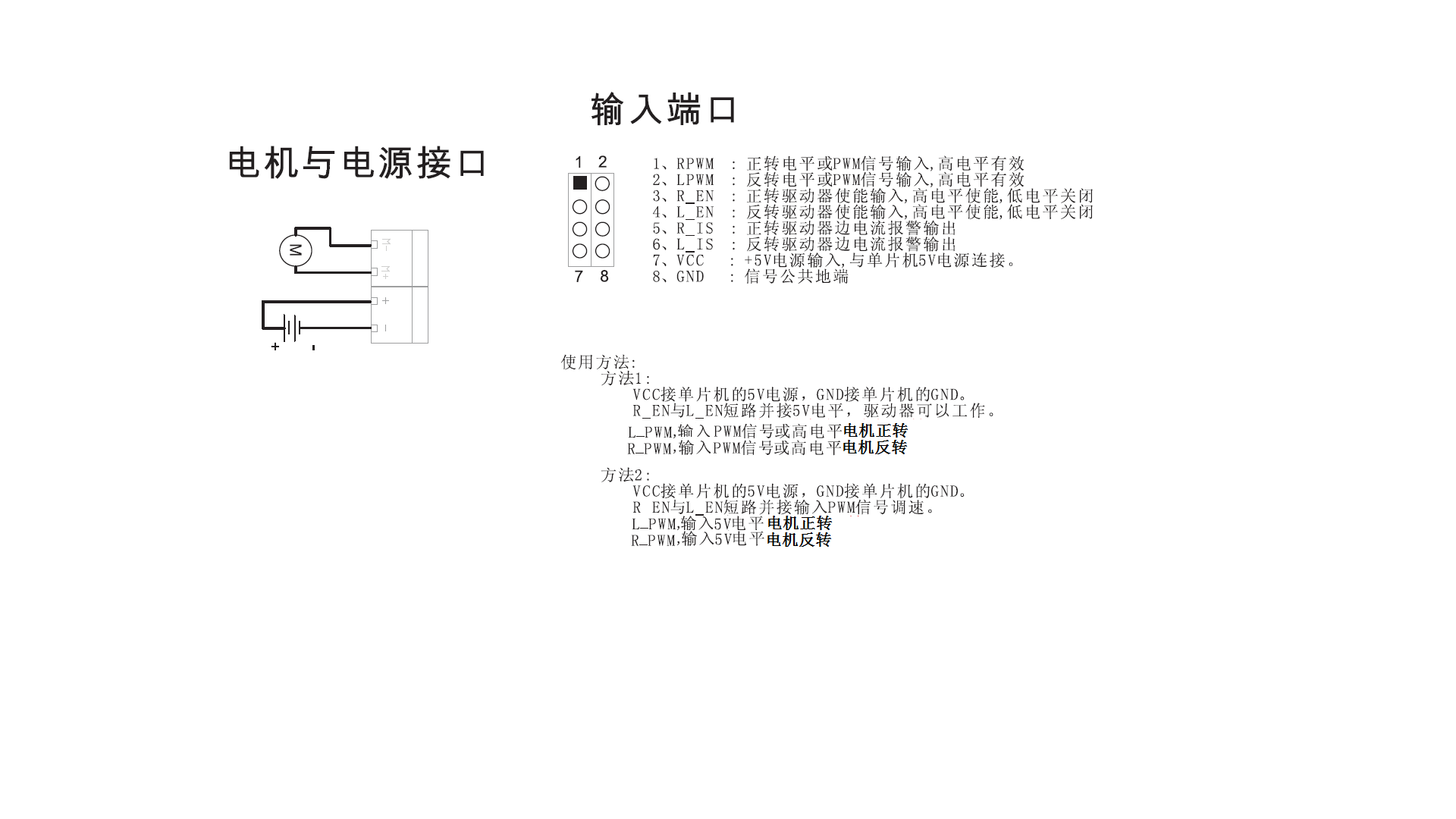

sbit INTPUT1=P1^2; //电机A左行
sbit INTPUT2=P1^3; //电机A右行
sbit INTPUT3=P1^4; //电机B左行
sbit INTPUT4=P1^5; //电机B右行
sbit D1_ADD=P5^4; //
sbit D1_DEC=P1^6; //
sbit D2_ADD=P5^5; //
sbit D2_DEC=P1^7; //
sbit L1_PWM=P3^5; //
sbit L1_EN=P3^4; // 高电平使能 低电平关闭
sbit R1_PWM=P3^6; //
sbit R1_EN=P3^7; //
sbit L2_PWM=P3^2; //
sbit L2_EN=P3^0; //
sbit R2_PWM=P3^1; //
sbit R2_EN=P3^3; //
bit MOTORARUN_L; //电机A左行启动标志 0关闭 1启动
bit MOTORARUN_R; //电机A右行启动标志 0关闭 1启动
bit MOTORBRUN_L; //电机B左行启动标志 0关闭 1启动
bit MOTORBRUN_R; //电机B右行启动标志 0关闭 1启动
uchar count = 0;
uchar aa;
uchar kcounter,kstatus; //按键计数标志 按键状态标志
uchar time1,time2; //电机占空比
uchar timeA,timeB; //
#define high 1
#define low 0
#define uint unsigned int //
#define uchar unsigned char //
#define CMD_IDLE 0 //空闲模式
#define CMD_READ 1 //IAP字节读命令
#define CMD_PROGRAM 2 //IAP字节编程命令
#define CMD_ERASE 3 //IAP扇区擦除命令
#define ENABLE_IAP 0x82 //if SYSCLK<20MHz
#define IAP_ADDRESS 0x0000 //时间 EEPROM首地址
#define IAP_ADDRESS1 0x0200 //时间 EEPROM首地址
typedef unsigned char BYTE; //Catch_Up接上Catch_Dwon接下
typedef unsigned int WORD;
uchar code show1[]=
{
0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00,/*"0",0*/
0x00,0x10,0x10,0xF8,0x00,0x00,0x00,0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,0x00,/*"1",1*/
0x00,0x70,0x08,0x08,0x08,0x88,0x70,0x00,0x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00,/*"2",2*/
0x00,0x30,0x08,0x88,0x88,0x48,0x30,0x00,0x00,0x18,0x20,0x20,0x20,0x11,0x0E,0x00,/*"3",3*/
0x00,0x00,0xC0,0x20,0x10,0xF8,0x00,0x00,0x00,0x07,0x04,0x24,0x24,0x3F,0x24,0x00,/*"4",4*/
0x00,0xF8,0x08,0x88,0x88,0x08,0x08,0x00,0x00,0x19,0x21,0x20,0x20,0x11,0x0E,0x00,/*"5",5*/
0x00,0xE0,0x10,0x88,0x88,0x18,0x00,0x00,0x00,0x0F,0x11,0x20,0x20,0x11,0x0E,0x00,/*"6",6*/
0x00,0x38,0x08,0x08,0xC8,0x38,0x08,0x00,0x00,0x00,0x00,0x3F,0x00,0x00,0x00,0x00,/*"7",7*/
0x00,0x70,0x88,0x08,0x08,0x88,0x70,0x00,0x00,0x1C,0x22,0x21,0x21,0x22,0x1C,0x00,/*"8",8*/
0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x00,0x31,0x22,0x22,0x11,0x0F,0x00,/*"9",9*/
0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,0x00,0x1F,0x01,0x01,0x01,0x01,0x1F,0x00,/*"A",10*/
0x08,0xF8,0x08,0x08,0x08,0x10,0xE0,0x00,0x20,0x3F,0x20,0x20,0x20,0x10,0x0F,0x00,/*"D",11*/
0x08,0xF8,0x00,0xF8,0x00,0xF8,0x08,0x00,0x00,0x03,0x3E,0x01,0x3E,0x03,0x00,0x00,/*"W",12*/
0xE0,0x10,0x08,0x08,0x08,0x10,0xE0,0x00,0x0F,0x10,0x20,0x20,0x20,0x10,0x0F,0x00,/*"O",13*/
0x08,0xF8,0x30,0xC0,0x00,0x08,0xF8,0x08,0x20,0x3F,0x20,0x00,0x07,0x18,0x3F,0x00,/*"N",14*/
};
uchar code show2[]=
{
0x08,0x08,0x08,0x08,0x88,0x78,0x0F,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x00,
0x20,0x10,0x48,0x46,0x41,0x41,0x41,0x41,0x7F,0x41,0x41,0x41,0x41,0x40,0x40,0x00,/*"左",0*/
0x08,0x08,0x08,0x08,0xC8,0x38,0x0F,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x08,0x00,
0x08,0x04,0x02,0x01,0xFF,0x41,0x41,0x41,0x41,0x41,0x41,0x41,0xFF,0x00,0x00,0x00,/*"右",1*/
0x80,0x60,0xF8,0x07,0x00,0x04,0x74,0x54,0x55,0x56,0x54,0x54,0x74,0x04,0x00,0x00,
0x00,0x00,0xFF,0x00,0x03,0x01,0x05,0x45,0x85,0x7D,0x05,0x05,0x05,0x01,0x03,0x00,/*"停",2*/
0x00,0x00,0x00,0xF0,0x00,0x00,0x00,0xFF,0x40,0x40,0x40,0x40,0x40,0x00,0x00,0x00,
0x40,0x40,0x40,0x7F,0x40,0x40,0x40,0x7F,0x40,0x40,0x40,0x40,0x40,0x40,0x40,0x00,/*"止",3*/
0x00,0x00,0x00,0xFC,0x44,0x44,0x44,0x45,0x46,0x44,0x44,0x44,0x44,0x7C,0x00,0x00,
0x40,0x20,0x18,0x07,0x00,0xFC,0x44,0x44,0x44,0x44,0x44,0x44,0x44,0xFC,0x00,0x00,/*"启",4*/
0x40,0x44,0xC4,0x44,0x44,0x44,0x40,0x10,0x10,0xFF,0x10,0x10,0x10,0xF0,0x00,0x00,
0x10,0x3C,0x13,0x10,0x14,0xB8,0x40,0x30,0x0E,0x01,0x40,0x80,0x40,0x3F,0x00,0x00,/*"动",5*/
0x00,0x04,0x84,0x84,0x94,0xE4,0x85,0x86,0x84,0xC4,0xB4,0x84,0x84,0x84,0x80,0x00,
0x80,0x60,0x1F,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*"产",6*/
0x20,0x20,0x20,0xBE,0xAA,0xAA,0xAA,0xAA,0xAA,0xAA,0xAA,0xBE,0x20,0x20,0x20,0x00,
0x00,0x80,0x80,0xAF,0xAA,0xAA,0xAA,0xFF,0xAA,0xAA,0xAA,0xAF,0x80,0x80,0x00,0x00,/*"量",7*/
0x40,0x40,0x42,0xCC,0x00,0x80,0x88,0x88,0xFF,0x88,0x88,0xFF,0x88,0x88,0x80,0x00,
0x00,0x40,0x20,0x1F,0x20,0x40,0x50,0x4C,0x43,0x40,0x40,0x5F,0x40,0x40,0x40,0x00,/*"进",8*/
0x40,0x40,0x42,0xCC,0x00,0x00,0xFF,0x49,0x49,0xC9,0x49,0x49,0x7F,0x80,0x00,0x00,
0x00,0x40,0x20,0x1F,0x20,0x40,0x5F,0x48,0x44,0x40,0x41,0x42,0x45,0x58,0x40,0x00,/*"退",9*/
0x00,0x00,0x04,0x04,0x04,0x04,0xFC,0x04,0x04,0x04,0x04,0x04,0xFC,0x00,0x00,0x00,
0x00,0x80,0x40,0x20,0x18,0x06,0x01,0x00,0x00,0x40,0x80,0x40,0x3F,0x00,0x00,0x00,/*"刀",10*/
0x00,0x10,0x88,0xC4,0x33,0x40,0x48,0x48,0x48,0x7F,0x48,0xC8,0x48,0x48,0x40,0x00,
0x02,0x01,0x00,0xFF,0x00,0x02,0x0A,0x32,0x02,0x42,0x82,0x7F,0x02,0x02,0x02,0x00,/*"待",11*/
0x10,0x10,0xD0,0xFF,0x90,0x10,0x00,0xFE,0x02,0x02,0x02,0xFE,0x00,0x00,0x00,0x00,
0x04,0x03,0x00,0xFF,0x00,0x83,0x60,0x1F,0x00,0x00,0x00,0x3F,0x40,0x40,0x78,0x00,/*"机",12*/
};
/*************Pin Define***************/
void Initial_LY096BG30();
void Delay_50ms(uint Del_50ms);
void fill_picture(uchar fill_Data);
void IIC_Start();
void IIC_Stop();
void Write_IIC_Command(uchar IIC_Command);
void Write_IIC_Data(uchar IIC_Data);
bit Write_IIC_Byte(uchar IIC_Byte);
void dis_Value(uchar s);
/*---------------延时子程序----------------*/
void delay (uint ms)
{
uint i,j;
for(i=0;i<ms;i++)
for(j=0;j<2;j++)
;
}
/**************Delay*******************************/
void Delay_50ms(uint Del_50ms) //
{
uint m;
for(;Del_50ms>0;Del_50ms--)
for(m=62450;m>0;m--);
}
/*************关所有输出*******************************/
void reset_io()
{
L1_PWM=1; //
L1_EN=1; //
R1_PWM=1; //
R1_EN=1; //
L2_PWM=1; //
L2_EN=1; //
R2_PWM=1; //
R2_EN=1; //
}
/*----关闭IAP----------------------------*/
void IapIdle()
{
IAP_CONTR = 0; //关闭IAP功能
IAP_CMD = 0; //清除命令寄存器
IAP_TRIG = 0; //清除触发寄存器
IAP_ADDRH = 0x80; //将地址设置到非IAP区域
IAP_ADDRL = 0;
}
/*-从ISP/IAP/EEPROM区域读取一字节-*/
BYTE IapReadByte(WORD addr)
{
BYTE dat; //数据缓冲区
IAP_CONTR = ENABLE_IAP; //使能IAP
IAP_CMD = CMD_READ; //设置IAP命令
IAP_ADDRL = addr; //设置IAP低地址
IAP_ADDRH = addr >> 8; //设置IAP高地址
IAP_TRIG = 0x5a; //写触发命令(0x5a)
IAP_TRIG = 0xa5; //写触发命令(0xa5)
nop(); //等待ISP/IAP/EEPROM操作完成
dat = IAP_DATA; //读ISP/IAP/EEPROM数据
IapIdle(); //关闭IAP功能
return dat; //返回
}
/*-写一字节数据到ISP/IAP/EEPROM区域-*/
void IapProgramByte(WORD addr, BYTE dat)
{
IAP_CONTR = ENABLE_IAP; //使能IAP
IAP_CMD = CMD_PROGRAM; //设置IAP命令
IAP_ADDRL = addr; //设置IAP低地址
IAP_ADDRH = addr >> 8; //设置IAP高地址
IAP_DATA = dat; //写ISP/IAP/EEPROM数据
IAP_TRIG = 0x5a; //写触发命令(0x5a)
IAP_TRIG = 0xa5; //写触发命令(0xa5)
nop(); //等待ISP/IAP/EEPROM操作完成
IapIdle();
}
/*---扇区擦除---------------*/
void IapEraseSector(WORD addr)
{
IAP_CONTR = ENABLE_IAP; //使能IAP val=IapReadByte(IAP_ADDRESS+1);
IAP_CMD = CMD_ERASE; //设置IAP命令
IAP_ADDRL = addr; //设置IAP低地址
IAP_ADDRH = addr >> 8; //设置IAP高地址
IAP_TRIG = 0x5a; //写触发命令(0x5a)
IAP_TRIG = 0xa5; //写触发命令(0xa5)
nop(); //等待ISP/IAP/EEPROM操作完成
IapIdle();
}
/****************按键计数器状态寄存器归零*************/
void RstKey()
{
kcounter=0; //按键计数器归零
kstatus=0; //状态寄存器归零
}
/*****************按键低电平检测函数*****************/
void LowVoltKey(void) //按键计数器状态标志加一
{
kcounter++;
kstatus++;
delay(5); //延时
}
/*****************按键高电平检测函数*****************/
void HighVoltKey(void) //按键计数器加一 状态标志归零
{
kcounter++; //按键计数器加一
kstatus=0; //按键状态标志归零
delay(5); //延时
}
/*******************IIC Start******************/
void IIC_Start()
{
OLED_SCL=high;
OLED_SDA=high;
nop();
OLED_SDA=low;
nop();nop();
OLED_SCL=low;
}
/*************IIC Stop*************************/
void IIC_Stop()
{
OLED_SDA=low;
nop();
OLED_SCL=high;
nop();nop();
OLED_SDA=high;
}
/*****************IIC Write byte***************/
bit Write_IIC_Byte(unsigned char IIC_Byte)
{
unsigned char i;
bit Ack_Bit; //应答信号
for(i=0;i<8;i++)
{
if(IIC_Byte & 0x80) //1?0?
OLED_SDA=high;
else
OLED_SDA=low;
OLED_SCL=high;
nop();nop();
OLED_SCL=low;
IIC_Byte<<=1; //loop
}
OLED_SDA=high; //释放IIC SDA总线为主器件接收从器件产生应答信号
nop();nop();
OLED_SCL=high; //第9个时钟周期
nop();nop();
Ack_Bit=OLED_SDA; //读取应答信号
OLED_SCL=low;
return Ack_Bit;
}
/*************IIC Write Command*****************/
void Write_IIC_Command(unsigned char IIC_Command)
{
IIC_Start();
Write_IIC_Byte(0x78); //Slave address,SA0=0
Write_IIC_Byte(0x00); //write command
Write_IIC_Byte(IIC_Command);
IIC_Stop();
}
/****************IIC Write Data*****************/
void Write_IIC_Data(uchar IIC_Data)
{
IIC_Start();
Write_IIC_Byte(0x78);
Write_IIC_Byte(0x40); //write data
Write_IIC_Byte(IIC_Data);
IIC_Stop();
}
/***************设置参数显示******************/
void dis_Val1(uchar s)
{
uchar x,y;
uint i=0;
uchar A1,A2,A3;
A1=s/100;
A2=(s-A1*100)/10;
A3=s-A1*100-A2*10;
for(y=0;y<2;y++) //百位显示
{
Write_IIC_Command(0XB4+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X10); //横向第四个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A1*16]); //0--A字符表
}
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A2*16]);
}
}
for(y=0;y<2;y++) //十位显示
{
Write_IIC_Command(0XB4+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X11); //横向第五个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A3*16]);
}
}
}
/***************设置参数显示******************/
void dis_Val2(uchar s)
{
uchar x,y;
uint i=0;
uchar A1,A2,A3;
A1=s/100;
A2=(s-A1*100)/10;
A3=s-A1*100-A2*10;
for(y=0;y<2;y++) //百位显示
{
Write_IIC_Command(0XB4+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X14); //横向第四个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A1*16]); //0--A字符表
}
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A2*16]);
}
}
for(y=0;y<2;y++) //十位显示
{
Write_IIC_Command(0XB4+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X115); //横向第五个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A3*16]);
}
}
}
/***************定时器参数显示******************/
void dis_Val(uchar s)
{
uchar x,y;
uint i=0;
uchar A1,A2,A3;
A1=s/100;
A2=(s-A1*100)/10;
A3=s-A1*100-A2*10;
for(y=0;y<2;y++) //百位显示
{
Write_IIC_Command(0XB6+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X12); //横向第四个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A1*16]); //0--A字符表
}
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A2*16]);
}
}
for(y=0;y<2;y++) //十位显示
{
Write_IIC_Command(0XB6+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X13); //横向第五个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A3*16]);
}
}
}
/***************设置参数显示******************/
void dis_Val4(uchar s)
{
uchar x,y;
uint i=0;
uchar A1,A2,A3;
A1=s/100;
A2=(s-A1*100)/10;
A3=s-A1*100-A2*10;
for(y=0;y<2;y++) //百位显示
{
Write_IIC_Command(0XB6+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X15); //横向第四个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A1*16]); //0--A字符表
}
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A2*16]);
}
}
for(y=0;y<2;y++) //十位显示
{
Write_IIC_Command(0XB6+y); //纵向页
Write_IIC_Command(00); //横向离左部边缘开始的距离
Write_IIC_Command(0X16); //横向第五个字
for(x=0;x<8;x++) //横向像素
{
Write_IIC_Data(show1[x+y*8+A3*16]);
}
}
}
/********************picture**********************/
void cleardisp()
{
uchar x,y;
for(y=0;y<8;y++)
{
Write_IIC_Command(0xb0+y);
Write_IIC_Command(0x00);
Write_IIC_Command(0x10);
for(x=0;x<128;x++) //横向像素
{
Write_IIC_Data(0X00);
}
}
}
/***********************Initial code*********************/
void Initial_LY096BG30()
{
Write_IIC_Command(0xAE); //display off
Write_IIC_Command(0x20); //Set Memory Addressing Mode
Write_IIC_Command(0x10); //00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
Write_IIC_Command(0xb0); //Set Page Start Address for Page Addressing Mode,0-7
Write_IIC_Command(0xc8); //Set COM Output Scan Direction
Write_IIC_Command(0x00); //---set low column address
Write_IIC_Command(0x10); //---set high column address
Write_IIC_Command(0x40); //--set start line address
Write_IIC_Command(0x81); //--set contrast control register
Write_IIC_Command(0x7f);
Write_IIC_Command(0xa1); //--set segment re-map 0 to 127
Write_IIC_Command(0xa6); //--set normal display
Write_IIC_Command(0xa8); //--set multiplex ratio(1 to 64)
Write_IIC_Command(0x3F); //
Write_IIC_Command(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
Write_IIC_Command(0xd3); //-set display offset
Write_IIC_Command(0x00); //-not offset
Write_IIC_Command(0xd5); //--set display clock divide ratio/oscillator frequency
Write_IIC_Command(0xf0); //--set divide ratio
Write_IIC_Command(0xd9); //--set pre-charge period
Write_IIC_Command(0x22); //
Write_IIC_Command(0xda); //--set com pins hardware configuration
Write_IIC_Command(0x12);
Write_IIC_Command(0xdb); //--set vcomh
Write_IIC_Command(0x20); //0x20,0.77xVcc
Write_IIC_Command(0x8d); //--set DC-DC enable
Write_IIC_Command(0x14); //
Write_IIC_Command(0xaf); //--turn on oled panel
}
/*-----------------------------------------*/
void red_eeprom(void)
{
time1=IapReadByte(IAP_ADDRESS); //十位
time2=IapReadByte(IAP_ADDRESS+1);
}
/***************************************/
void write_eeprom( )
{
IapEraseSector(IAP_ADDRESS); //扇区擦除
IapProgramByte(IAP_ADDRESS,time1); /**/
IapProgramByte(IAP_ADDRESS+1,time2);
}
/********************显示待机**********************/
void Diswait()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb6+y); //竖向第一行 待
Write_IIC_Command(0x00);
Write_IIC_Command(0x10); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*11]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb6+y); //竖向第一行 机
Write_IIC_Command(0x00);
Write_IIC_Command(0x11); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*12]); //字符表第8个字
}
}
}
/************电机一前进*****/
void LEFT_FORWARD()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x10); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 启
Write_IIC_Command(0x00);
Write_IIC_Command(0x11); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*8]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 动
Write_IIC_Command(0x00);
Write_IIC_Command(0x12); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*4]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 进
Write_IIC_Command(0x00);
Write_IIC_Command(0x13); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*5]); //字符表第8个字
}
}
}
/*************电机一后退****/
void LEFT_BACK()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x14); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 启
Write_IIC_Command(0x00);
Write_IIC_Command(0x15); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*9]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 动
Write_IIC_Command(0x00);
Write_IIC_Command(0x16); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*4]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 进
Write_IIC_Command(0x00);
Write_IIC_Command(0x17); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*5]); //字符表第8个字
}
}
}
/**************电机一左进停止***/
void Left_ForStop()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x10); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 进
Write_IIC_Command(0x00);
Write_IIC_Command(0x11); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*8]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 停
Write_IIC_Command(0x00);
Write_IIC_Command(0x12); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*2]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 止
Write_IIC_Command(0x00);
Write_IIC_Command(0x13); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*3]); //字符表第8个字
}
}
}
/**************电机一左退停止***/
void Left_BackStop()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x14); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 退
Write_IIC_Command(0x00);
Write_IIC_Command(0x15); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*9]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 停
Write_IIC_Command(0x00);
Write_IIC_Command(0x16); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*2]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb0+y); //竖向第一行 止
Write_IIC_Command(0x00);
Write_IIC_Command(0x17); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*3]); //字符表第8个字
}
}
}
/************电机二前进*****/
void RIGHT_FORWARD()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x10); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 启
Write_IIC_Command(0x00);
Write_IIC_Command(0x11); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*8]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 动
Write_IIC_Command(0x00);
Write_IIC_Command(0x12); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*4]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 进
Write_IIC_Command(0x00);
Write_IIC_Command(0x13); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*5]); //字符表第8个字
}
}
}
/*************电机二后退****/
void RIGHT_BACK()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x14); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 启
Write_IIC_Command(0x00);
Write_IIC_Command(0x15); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*9]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 动
Write_IIC_Command(0x00);
Write_IIC_Command(0x16); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*4]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 进
Write_IIC_Command(0x00);
Write_IIC_Command(0x17); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*5]); //字符表第8个字
}
}
}
/**************电机二左进停止***/
void RIGHT_ForStop()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x10); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 进
Write_IIC_Command(0x00);
Write_IIC_Command(0x11); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*8]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 停
Write_IIC_Command(0x00);
Write_IIC_Command(0x12); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*2]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 止
Write_IIC_Command(0x00);
Write_IIC_Command(0x13); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*3]); //字符表第8个字
}
}
}
/**************电机二左退停止***/
void RIGHT_BackStop()
{
uchar x,y;
uint Cnt=32;
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 左
Write_IIC_Command(0x00);
Write_IIC_Command(0x14); //横向第一个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*0]); //字符表第7个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 退
Write_IIC_Command(0x00);
Write_IIC_Command(0x15); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*9]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 停
Write_IIC_Command(0x00);
Write_IIC_Command(0x16); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*2]); //字符表第8个字
}
}
//
for(y=0;y<2;y++)
{
Write_IIC_Command(0xb2+y); //竖向第一行 止
Write_IIC_Command(0x00);
Write_IIC_Command(0x17); //横向第二个字
for(x=0;x<16;x++) //横向像素
{
Write_IIC_Data(show2[x+y*16+Cnt*3]); //字符表第8个字
}
}
}
// MOTORRUN_L;=0; //
// MOTORRUN_R;=0; //
/**************定时中断*************************/
void timer0() interrupt 1
{
aa++;
if(aa>=30) //指示灯计数30取反
{
// OUT=~OUT;
aa=0;
}
if(MOTORARUN_L==1)
{
timeA++; //计数加
if(timeA<time1) //小于设置值
{
L1_PWM=0; //输出低电平
}
else if(timeA>time1&&timeA<99) //大于设置值小于MAX 99
{
L1_PWM=1; //输出高电平
timeA=0; //计数值归零
}
else if(timeA>99)
{
timeA=0; //计数值归零
}
}
else if(MOTORARUN_L==0)
{
L1_PWM=1;
L1_EN=1;
}
if(MOTORARUN_R==1)
{
timeA++; //计数加
if(timeA<time1) //time=20
{
R1_PWM=0;
}
else if(timeA>time1&&timeA<99)
{
R1_PWM=1;
timeA=0;
}
else if(timeA>99)
{
R1_PWM=0;
timeA=0;
}
}
else if(MOTORARUN_R==0)
{
R1_PWM=1;
R1_EN=1;
}
//电机一动作
if(MOTORBRUN_L==1)
{
timeB++; //计数加
if(timeB<time2) //小于设置值
{
L2_PWM=0; //输出低电平
}
else if(timeB>time2&&timeB<99) //大于设置值小于MAX 99
{
L2_PWM=1; //输出高电平
timeB=0; //计数值归零
}
else if(timeB>99)
{
timeB=0; //计数值归零
}
}
else if(MOTORBRUN_L==0)
{
L2_PWM=1;
L2_EN=1;
}
if(MOTORBRUN_R==1)
{
timeB++; //计数加
if(timeB<time2) //time=20
{
R2_PWM=0;
}
else if(timeB>time2&&timeB<99)
{
R2_PWM=1;
timeB=0;
}
else if(timeB>99)
{
R2_PWM=0;
timeB=0;
}
}
else if(MOTORBRUN_R==0)
{
R2_PWM=1;
R2_EN=1;
}
//电机二动作
}
/**************TMOD***********************************/
/**| 定时器1 | | 定时器0 |**/
/***GATE C/T M1 M0 GATE C/T M1 M0 ***/
//M1 M0 00 13位定时器/计数器，兼容8048定时模式,TL1使用低五位,TH1使用全部八位
//M1 M0 01 16位定时器/计数器
//M1 M0 10 8位自动重载定时器,当溢出时将TH1的值自动载入TL1
//M1 M0 11 定时器1无效
//M1 M0 11 定时器0作为双八位定时器/计数器,TL0作为八位定时器/计数器,通过标准定时器0
//的控制位控制,TH0仅作为一个八位定时器,由定时器1 的控制位控制
/*************************************************/
void main( ) /*主程序开始*/
{
TMOD&=0xF0; //设置定时器模式
TL0=0x00; //设置定时初始值
TH0=0x28; //设置定时初始值
ET0=1;
TF0=1; //清除TF0标志
TR0=1; //定时器0开始计时
EA=1; //
P3M0=0XFF; //强推挽
P3M1=0X00;
MOTORARUN_L=0; //电机A左使能关闭
MOTORARUN_R=0; //电机A右使能关闭
MOTORBRUN_L=0; //电机B左使能关闭
MOTORBRUN_R=0; //电机B右使能关闭
reset_io(); //
Initial_LY096BG30(); //初始化显示屏
Delay_50ms(2);
cleardisp(); //清除显示
Diswait(); //显示待机
Left_ForStop();
Left_BackStop(); //RIGHT
RIGHT_ForStop();
RIGHT_BackStop(); //RIGHT
red_eeprom(); //
dis_Val1(time1); //
dis_Val2(time1); //
while(1)
{
/***************电机一延时参数加*************/
dis_Val(aa);
dis_Val4(count);
RstKey(); //按键复位
for(;kcounter<5;) //按键循环5次
{
if(!D1_ADD) //按键低电平
{
LowVoltKey();
}
else if(~!D1_ADD) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
time1++;
if(time1>99)
time1=0;
write_eeprom();
dis_Val1(time1);
}
/***************电机一延时参数减*************/
RstKey(); //按键复位
for(;kcounter<5;) //按键循环5次
{
if(!D1_DEC) //按键低电平
{
LowVoltKey();
}
else if(~!D1_DEC) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
time1--;
if(time1<1)
time1=99;
write_eeprom();
dis_Val1(time1);
}
/***************电机二延时参数加*************/
RstKey(); //按键复位
for(;kcounter<5;) //按键循环5次
{
if(!D2_ADD) //按键低电平
{
LowVoltKey();
}
else if(~!D2_ADD) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
time2++;
if(time2>99)
time2=0;
write_eeprom();
dis_Val2(time2);
}
/***************电机二延时参数减*************/
RstKey(); //按键复位
for(;kcounter<5;) //按键循环5次
{
if(!D2_DEC) //按键低电平
{
LowVoltKey();
}
else if(~!D2_DEC) //按键高电平
{
HighVoltKey();
}
}
if(kstatus>=4) /*按键状态标志大于等于3为有效值*/
{ /*循环检测 */
time2--;
if(time2<1)
time2=99;
write_eeprom();
dis_Val2(time2);
}
////////////////////////////////
//电机一左进 开左使能 关右使能 0关 1开
RstKey();
if(MOTORARUN_L==0) //如果电机左进关闭状态
{
for(;kcounter<5;) //按键循环5次
{
if(!INTPUT1) //按键低电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(~!INTPUT1) //按键高电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORARUN_L=1; //电机左运行标志
MOTORARUN_R=0; //电机右运行标志
L1_EN=0; //
LEFT_FORWARD(); //显示电机左进
}
}
//电机一左进停止 关左近使能 0关 1开
RstKey(); //高电平关电机左进
if(MOTORARUN_L==1) //如果电机左进开启状态
{
for(;kcounter<5;) //按键循环5次
{
if(~!INTPUT1) //按键高电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(!INTPUT1) //按键低电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORARUN_L=0;
Left_ForStop(); //显示左进停止
}
}
//电机一左退 开右使能 关左使能 0关 1开
RstKey();
if(MOTORARUN_R==0) //如果电机左退关闭状态
{
for(;kcounter<5;) //按键循环5次
{
if(!INTPUT2) //按键低电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(~!INTPUT2) //按键高电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORARUN_R=1; //电机右运行标志
MOTORARUN_L=0; //电机左运行标志
R1_EN=0;
LEFT_BACK(); //显示电机左退
}
}
//电机一左退停止 关右使能 0关 1开
RstKey(); //高电平关电机左退
if(MOTORARUN_R==1) //如果电机左退开启状态
{
for(;kcounter<5;) //按键循环5次
{
if(~!INTPUT2) //按键高电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(!INTPUT2) //按键低电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORARUN_R=0;
Left_BackStop(); //显示左退停止
}
}
//电机二左进 开左使能 关右使能 0关 1开
RstKey();
if(MOTORBRUN_L==0) //电机二左进关闭状态
{
for(;kcounter<5;) //按键循环5次
{
if(!INTPUT3) //按键低电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(~!INTPUT3) //按键高电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORBRUN_L=1; //电机左运行标志
MOTORBRUN_R=0; //电机右运行标志
L2_EN=0; //
RIGHT_FORWARD(); //显示电机左进
}
}
//电机二左进停止 关左使能 0关 1开
RstKey(); //高电平关电机左进
if(MOTORBRUN_L==1) //电机二左进开启状态
{
for(;kcounter<5;) //按键循环5次
{
if(~!INTPUT3) //按键高电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(!INTPUT3) //按键低电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORBRUN_L=0;
RIGHT_ForStop(); //显示左进停止
}
}
//电机二左退 开右使能 关左使能 0关 1开
RstKey();
if(MOTORBRUN_R==0) //电机二左退关闭状态
{
for(;kcounter<5;) //按键循环5次
{
if(!INTPUT4) //按键低电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(~!INTPUT4) //按键高电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORBRUN_R=1; //电机右运行标志
MOTORBRUN_L=0; //电机左运行标志
R2_EN=0;
RIGHT_BACK(); //显示电机左退
}
}
//电机二左退停止 关右使能
RstKey(); //高电平关电机左退
if(MOTORBRUN_R==1) //电机二左退开启状态
{
for(;kcounter<5;) //按键循环5次
{
if(~!INTPUT4) //按键高电平
{
LowVoltKey(); //按键低电平 计数器加一状态标志加一
}
else if(!INTPUT4) //按键低电平
{
HighVoltKey(); //按键计数器加一 状态标志归零
}
}
if(kstatus>=3) /*按键状态标志大于等于3为有效值*/
{
MOTORBRUN_R=0;
RIGHT_BackStop(); //显示左退停止
}
}
}
} //L1287CODE5861 12 14
1K的电阻到ADC输入口, ADC输入口再并一个电容到地
