LVS（Linux virual server）介绍与实验

LVS 全称 Linux Virtual Server，是 Linux 内核层实现的高性能、高可用的负载均衡集群技术，由章文嵩博士开发，目前是 Linux 内核的标准模块之一。它的核心作用是将前端的请求流量分发到后端多台真实服务器（Real Server）上，从而提升服务的并发处理能力和可用性。

一.NAT模式

Ivs-nat: 本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和 PORT实现转发 RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP 请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈支持端口映射，可修改请求报文的目标PORT VS必须是Linux系统，RS可以是任意OS系统。

1.Director 服务器采用双网卡，一个是桥接网卡连接外网，一个是仅主机网卡与后端Web服务器相连

2.Web服务器采用仅主机网卡与director相连

3.Web服务器网关指向192.168.0.100

4.后端web服务器不需要连接外网

环境准备：

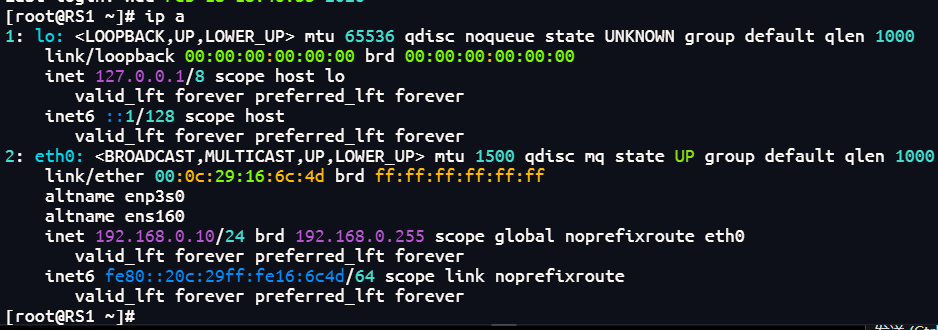

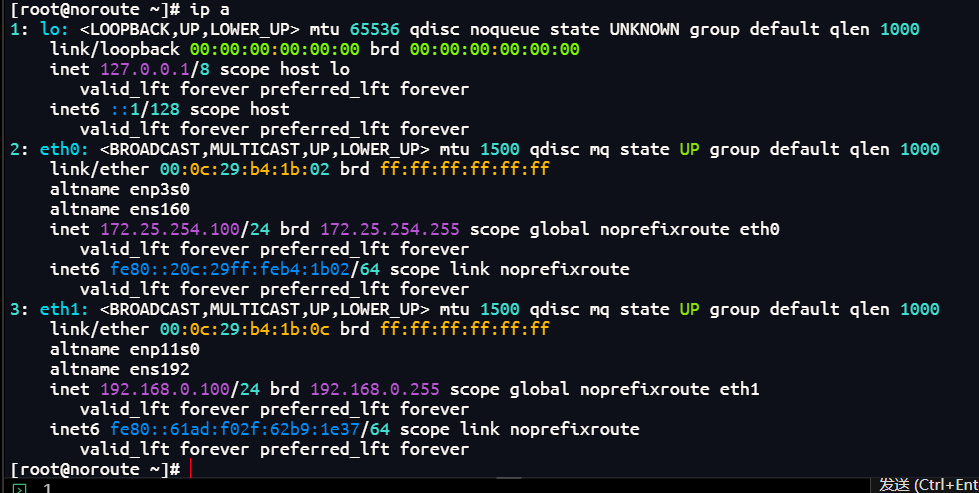

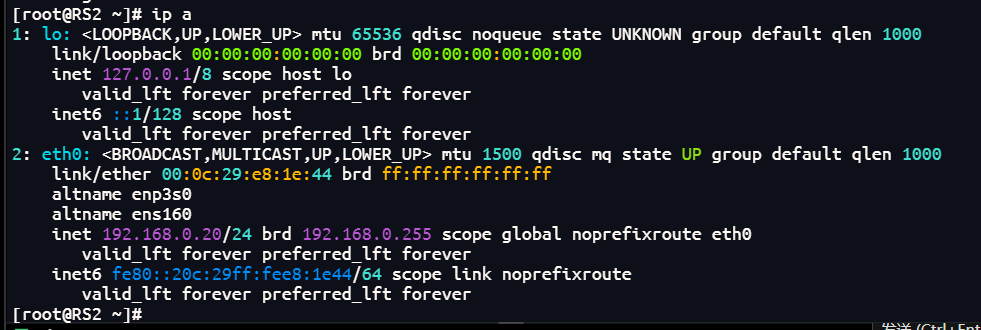

修改VS,RS1,RS2的网卡模式和ip地址

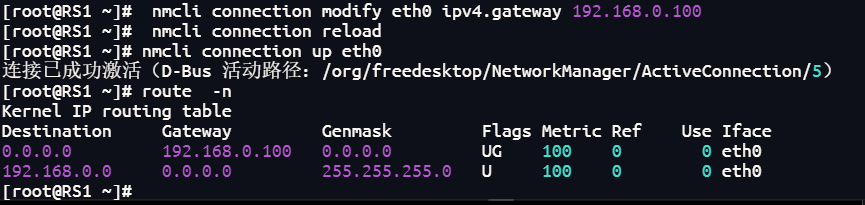

RS1指定网关：

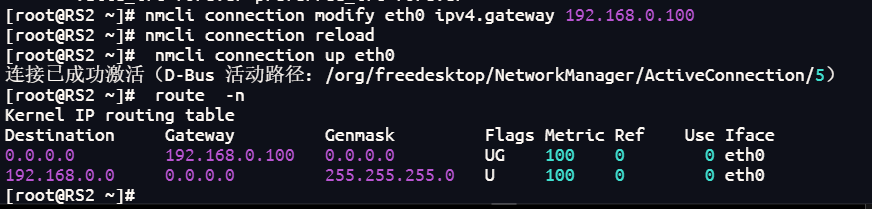

RS2指定网关：

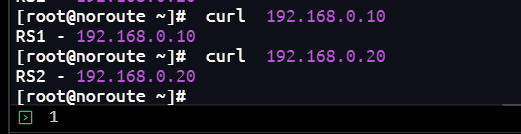

测试是否联通：

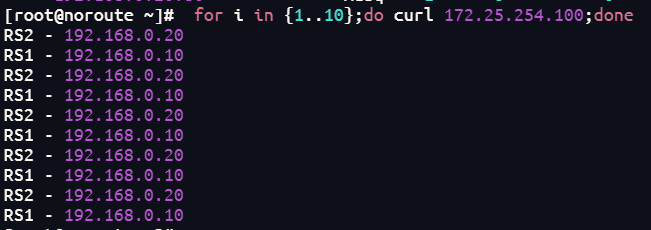

nat测试：

在vs上安装ipvsadm：

开启内核路由功能：

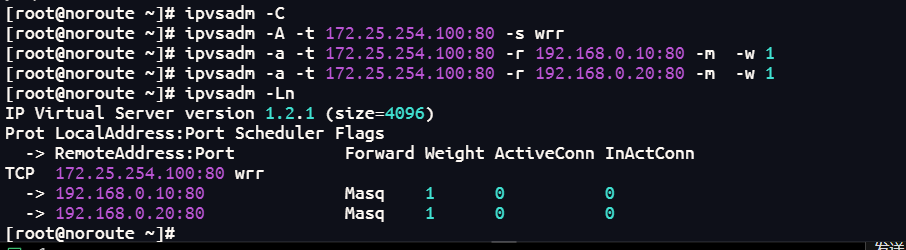

编写策略：

bash 复制代码

ipvsadm -C
清空当前所有的 IPVS 规则和配置
ipvsadm -A -t 172.25.254.100:80 -s wrr
-A：添加一个新的虚拟服务；
-t：TCP 协议
-s wrr：指定调度算法为加权轮询，即根据后端服务器的权重分配请求。
ipvsadm -a -t 172.25.254.100:80 -r 192.168.0.10:80 -m  -w 1
-a：向已有的虚拟服务中添加一个真实服务器
-t：TCP 协议
-r：指定真实服务器的地址和端口。
-m：使用NAT模式进行数据包转发。
-w 1：设置该真实服务器的权重为 1。

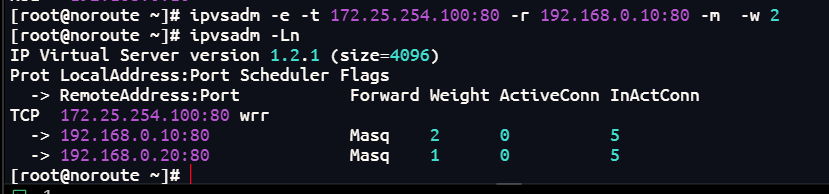

更改权重：

bash 复制代码

ipvsadm -e -t 172.25.254.100:80 -r 192.168.0.10:80 -m -w 2
-e：编辑（Edit）已存在的真实服务器配置。
-t：指定虚拟服务为 TCP 协议，地址为 172.25.254.100:80。
-r：指定要修改的真实服务器地址 192.168.0.10:80。
-m：保持NAT转发模式。
-w 2：将该真实服务器的权重从 1 修改为 2。

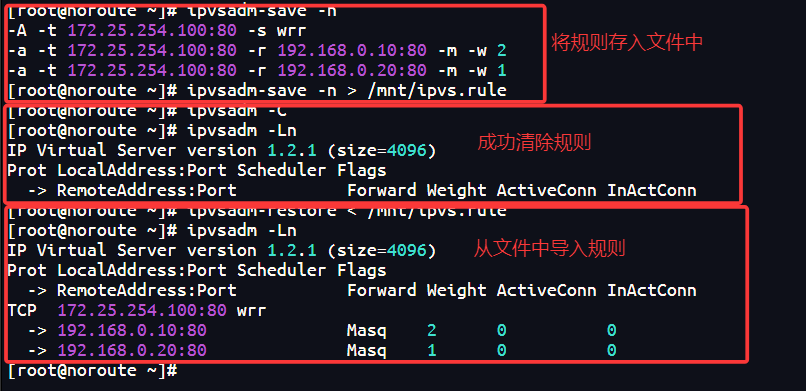

规则持久化:

利用自定义文件进行持久化:

bash 复制代码

ipvsadm-save -n > /mnt/ipvs.rule
ipvsadm-restore < /mnt/ipvs.rule

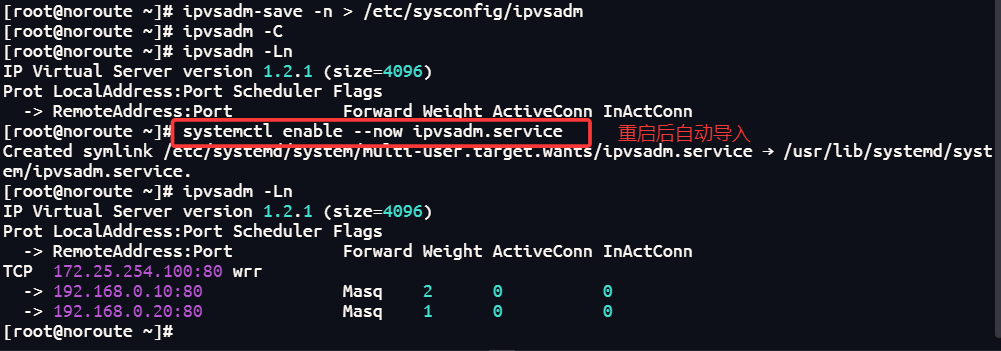

利用守护进程进行规则持久化:

二.DR模式

DR：Direct Routing，直接路由，LVS默认模式,应用最广泛,通过为请求报文重新封装一个MAC首部进行转发，源MAC是DIP所在的接口的MAC，目标MAC是某挑选出的RS的RIP所在接口的MAC地址；源 IP/PORT，以及目标IP/PORT均保持不变

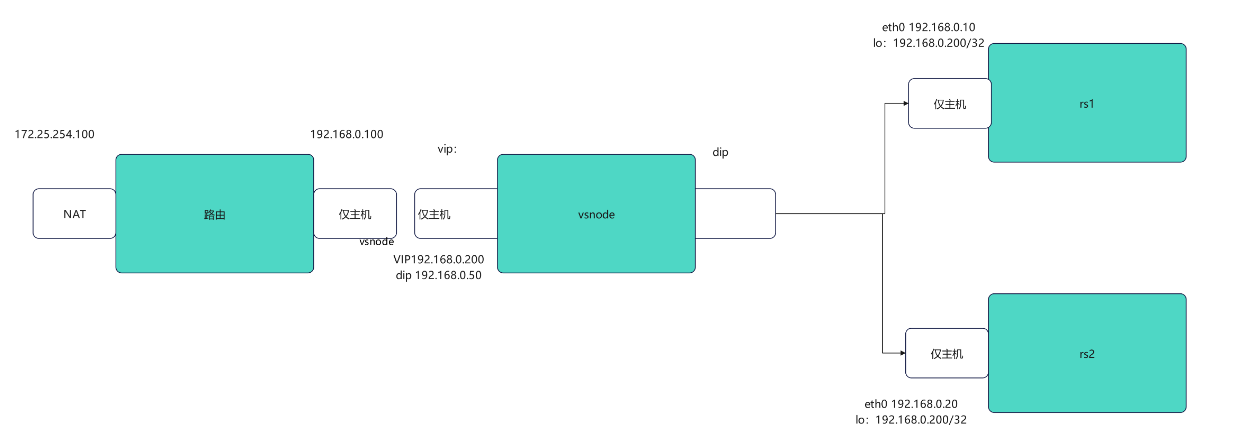

环境准备：

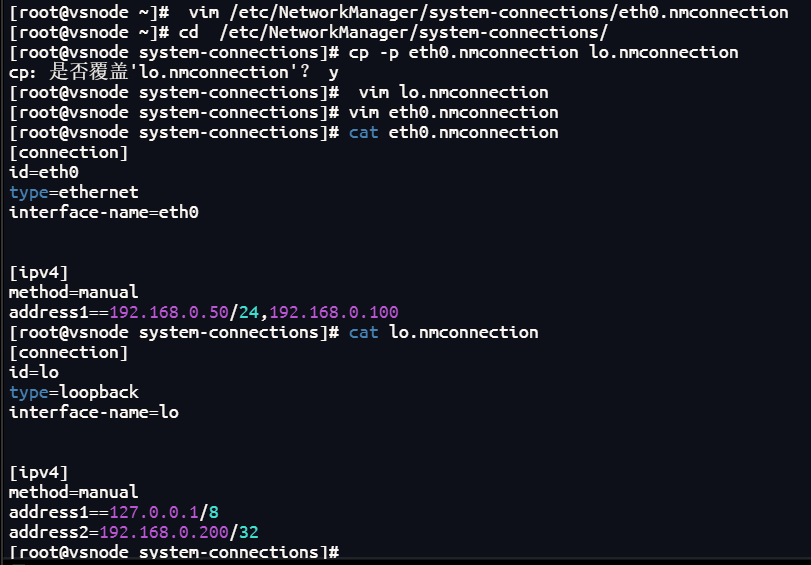

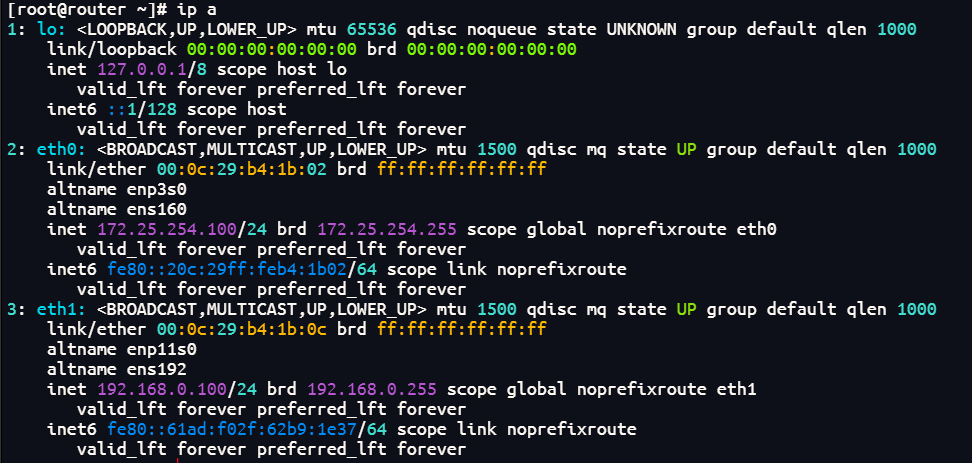

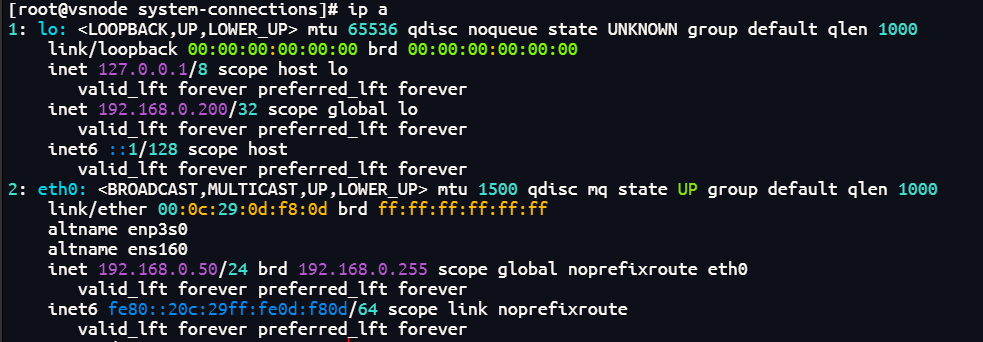

RS1和RS2可以用net实验中的来平替；修改router和vsnode 调度器ip地址

设定内核路由

设置转发策略：

bash 复制代码

iptables -t nat -A POSTROUTING -o eth1 -j SNAT --to-source 192.168.0.100
-t nat：操作nat表，用于地址转换。
-A POSTROUTING：在 POSTROUTING 链中追加一条规则（数据包即将离开本机时处理）。
-o eth1：规则仅对从 eth1 网卡发出的数据包生效。
-j SNAT：执行源地址转换（Source NAT）。
--to-source 192.168.0.100：将数据包的源 IP 地址修改为 192.168.0.100。

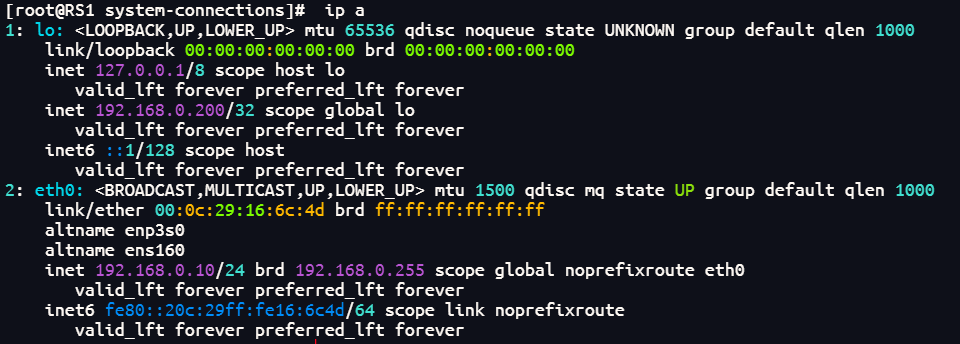

RS1在lo上设定vip：

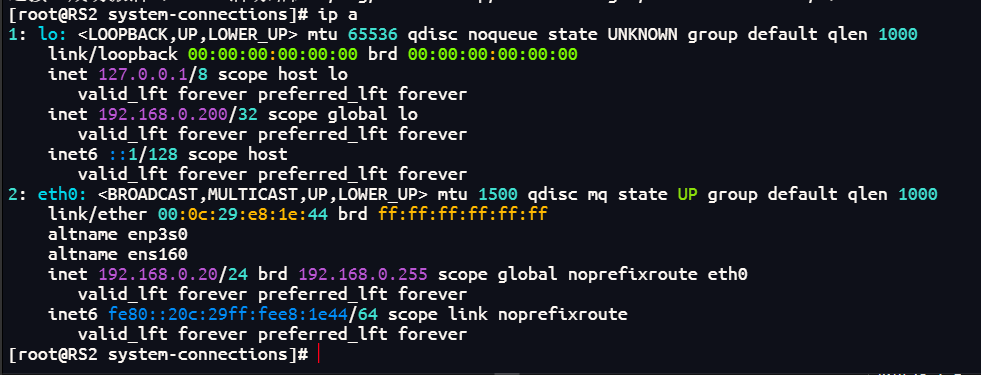

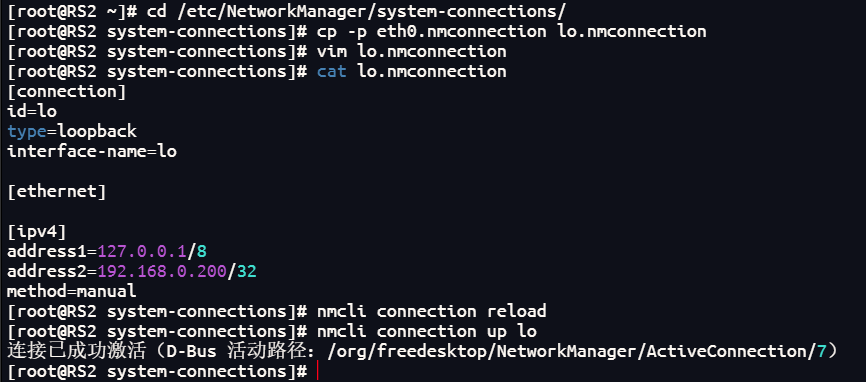

RS2在lo上设定vip：

RS1和RS2arp禁止响应:

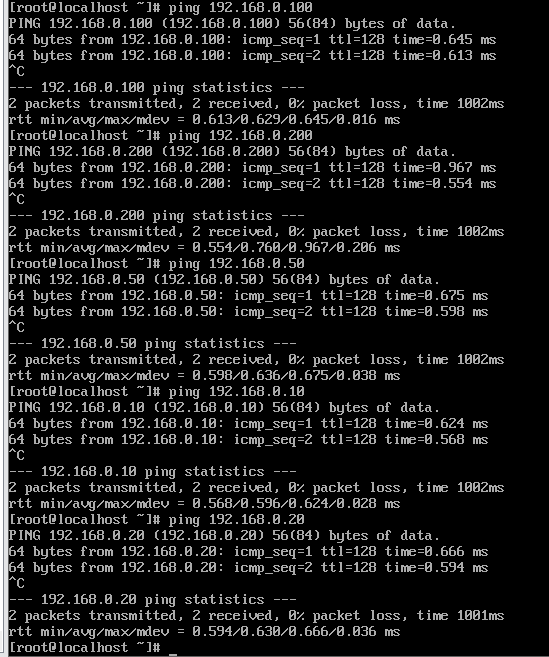

测试全网可达：

三.防火墙标签解决轮询错误

bash 复制代码

#在RS1和RS2中开启https
[root@RS1+RS2 ~] dnf install mod_ssl -y
[root@RS1+RS2 ~] systemctl restart httpd
[root@RS1+RS2 ~] systemctl restart httpd

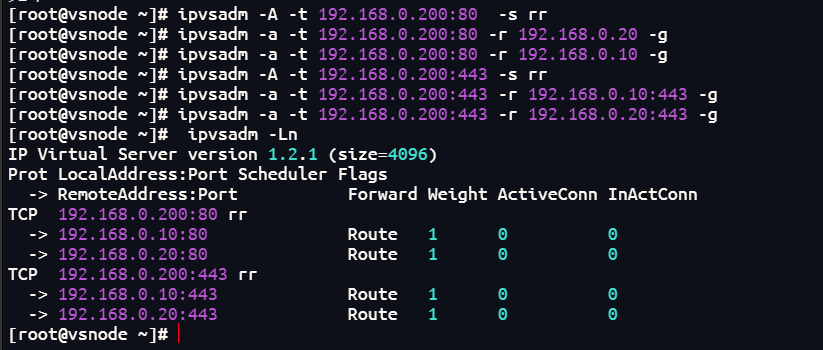

在vsnode中添加https的轮询策略：

bash 复制代码

ipvsadm -A -t 192.168.0.200:80  -s rr
-A：添加虚拟服务。
-t：TCP 协议，虚拟 IP 为 192.168.0.200:80。
-s rr：调度算法为 轮询（Round Robin）。
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.20 -g
-a：添加真实服务器。
-r 192.168.0.20：后端服务器地址。
-g：使用 DR（Gateway/Direct Routing）模式。
ipvsadm -a -t 192.168.0.200:80 -r 192.168.0.10 -g
ipvsadm -A -t 192.168.0.200:443 -s rr
ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.10:443 -g
ipvsadm -a -t 192.168.0.200:443 -r 192.168.0.20:443 -g

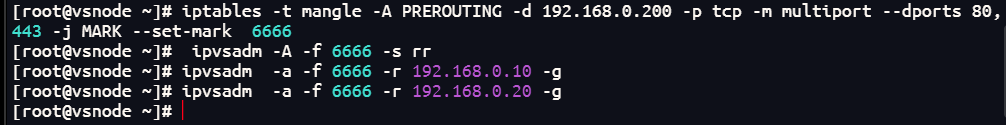

为了防止轮询错误，使用火墙标记访问vip的80和443的所有数据包，设定标记为6666，然后对此标记进行负载

在ip为172.25.254.99的客户端上测试;
