背景

在 Gitee 上新建了个仓库，用来同步 Github Nuttx 源仓库，然后分析了栈溢出检测中的 Stack Monitor 原理，并分析了其中可能会漏掉的栈溢出场景，最后准备开始分析 Per function Call

还是 Per function Call 这里

除了保留一个 CPU 寄存器（R10），编译器（GCC）还可以通过 -finstrument-functions 选项，在每个函数的入口和出口自动插入检查代码

OK，然后是入口的检查逻辑，在每次函数被调用时，先执行检查如下的伪代码

c 复制代码

if ( (current SP - 安全边距) < rBS ) {
    触发 Hard Fault（硬件故障）
}

这里的安全边距 = 64 字节 + （如果启用 FPU）136 字节 = 最多约 200 字节，其检查过程大致如下

栈底存入 R10 寄存器
发生函数调用时，对 SP 指针进行运算，并和 R10 寄存器进行比较

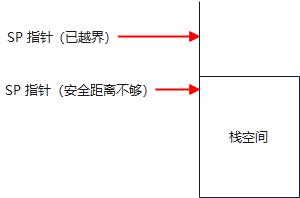

有两种可能，一种是（SP - 安全距离）< R10 寄存器，意味着 SP 指针的使用已经不在栈空间之内，此时检查函数 __cyg_profile_func_enter 需要上报 Hard Fault 硬件故障通知栈溢出
另一种可能就是（SP - 安全距离）> R10 寄存器，这时候 SP 指针就还算使用安全，有足够的安全余量

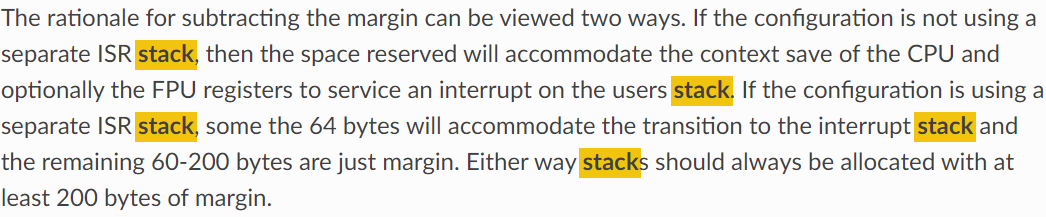

OK，接下来这段话解释了为什么每次函数调用进行栈检查时，要从当前栈指针 SP 减去一个安全距离，再去和栈底 rBS 比较

这里的核心内容是，即使任务栈看起来还没用完，也要预留至少 200 字节的应急空间，以防中断突然发生导致栈溢出

这里需要分成两种系统配置场景来考虑：没有独立的 ISR 中断栈，和有独立的 ISR 中断栈

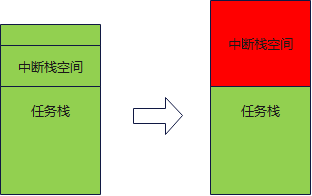

没有独立中断栈时 ：在这种配置下，当中断发生时，CPU 会直接把上下文（比如寄存器信息等）压入当前任务的栈中 ，这里需要保存的内容包括基础寄存器（R0-R3，R12，LR，PC，xPSR），大概 32 字节，如果启用了浮点单元 FPU，则还要额外保存 16 个浮点寄存器（S0-S15），大概 64 字节，然后可能还有对齐，嵌套中断等额外开销，可能总计需要 100 ~ 200 字节（这里取了个整数 200 字节）

所以，如果此时任务栈已经用到了离栈底只剩 50 字节，这时候来个中断，就会直接溢出并破坏内存

这时候，在检查栈是否安全时，得提前扣除这 200 字节，也就是说，只要（SP - 200）< rBS，就算危险！

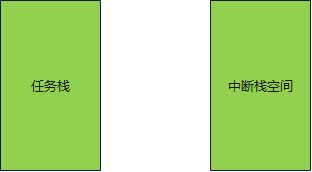

有独立的中断栈时 ：在这种情况下，中断发生时，CPU 就会切换到专用的中断栈，不再使用任务栈，但切换过程本身还是会需要一点任务栈空间 ，比如保存部分寄存器，跳转到中断处理程序前的准备代码，这部分内容通常只需要几十字节，剩下的 100+ 字节就是额外的安全余量，可以应对如编译器优化导致的栈使用波动，未来代码修改增加局部变量，测量误差或对齐填充等

所以即使有独立中断栈，这里也建议预留 200 字节，因为多一点安全余量总比溢出强

最后总结下：

OK，本篇先到这里，如有疑问，欢迎评论区留言讨论，祝各位功力大涨，技术更上一层楼！！！更多内容见下篇 blog
