[开源] 缓解摄像头抖动问题：单目视觉下的植物生长监测算法实现

项目背景：

笔者最近尝试使用单目相机检测和deeplabv3的语义分割模型对帐篷内盆栽植物生长的速度进行检测，主要粗略测量植物整体的面积投影，但是经过长时间的测量发现，由于植物叶片面积的生长速度应以星期计算，在此期间，任何对相机造成抖动、位移变化都会造成显著的透视失真，所以就产生了本项目，运用张正友标定法和PnP算法，以一种低成本的方法去缓解相机抖动产生的透视失真；

GitHub：github.com/llljllj/mon...

项目适用场景：

本项目主要适用于低成本、长时序、无人值守的植物生长监测任务，特别是在无法部署深度传感器的环境下。本项目适用于：

低成本智慧农业与家庭园艺监测
场景描述：在家庭阳台、小型温室或帐篷内，使用普通USB摄像头或树莓派摄像头对植物进行连续数周的生长记录。
优化问题：缓解因支架松动、人为触碰、风吹震动或清洁维护导致的摄像头位姿微小偏移。无需每次移动后重新严格标定，算法可自动校正由视角变化引起的面积计算波动，保证生长曲线的平滑性。

注：本项目不适用于对叶片绝对表面积有严格计量要求的场景（如需要计算精确的光合作用有效面积），也不适用于叶片高度差极大或遮挡极严重的立体植株。

流程介绍：

早期方法：首先采用 YOLOv8m 模型对植物目标进行检测与锚定，在此基础上使用 DeepLabv3 对植物区域进行精细分割，并计算植物的像素面积。
后续方法：在后续的实验过程中发现，这套方法基本上已经被Meta 在去年年底出的 SAM3 模型干翻了，后者在分割精度和泛化能力上具有显著优势，因此后续工作更推荐直接使用 SAM3 进行目标分割，代码已更新至SAM3模型直接进行语义分割，亦可自己训练所需的植物模型进行分割。
使用张氏标定法对相机进行内参与畸变参数标定，并结合9x6 棋盘格 + PnP算法对相机位姿进行估计，并在解算过程中纳入畸变参数以修正透视误差。该步骤为后续基于几何关系的面积还原提供可靠的相机模型基础。
在完成标定后，对摄像头进行人为控制的位移，分别在不同高度、距离和拍摄角度下采集图像。采集过程中需保证棋盘格始终清晰可识别，通过 PnP 算法获取每一次相机移动对应的平移向量与旋转向量，用于描述相机位姿变化。
针对相机位移与角度变化导致的植物像素面积变化，设计并对比了三种面积还原方法：参照组方法：直接根据棋盘格角点在图像中的变化关系，计算缩放因子，对植物像素面积进行线性还原。 PnP 位姿方法：利用 PnP 算法获得的旋转向量和平移向量，结合相机几何模型计算缩放因子，对面积进行还原。角度补偿方法：在检测到相机视角变化较大（旋转角度超过 15°）时，引入额外的角度补偿机制，以提高在大角度变化场景下的还原精度。
在高度、距离、角度轻微变化的情况下，还原算法的准确度较高

算法原理：

1. 相机标定原理（张氏标定法）

张氏标定法通过多张不同视角的棋盘格图像，联合估计相机的内参矩阵与畸变参数。

2.1 相机模型

相机内参矩阵：

其中 fx,fy 为焦距（像素单位），cx,cy 为主点坐标。

2.2 重投影误差

棋盘格第 i 个角点的重投影误差定义为：

其中：

Xi：角点世界坐标（棋盘格平面，Z=0）
ui：检测到的像素坐标
π(⋅)：针孔投影模型 + 畸变修正
r,t：相机姿态

整体标定目标为最小化均方根重投影误差（RMSE）：

RMSE 越小，标定精度越高。

2. 像素间距缩放法

原理

利用棋盘格相邻角点在图像中的平均像素间距作为尺度参考，通过与参考图像对比计算缩放因子。

数学表达

没有什么必要解释，只是单纯的作为参照组，实现原理较为简单，可直接参考代码。

3. 基于 PnP 的姿态投影法

原理

在已知相机内参的前提下，利用 PnP 算法根据棋盘格 3D--2D 对应关系估计相机姿态，并将棋盘格世界坐标投影回图像，消除部分透视影响。

PnP 模型

通过最小化投影误差求解旋转矩阵 R 和平移向量 t。

投影尺度计算

将棋盘格世界坐标重新投影，计算相邻投影点的平均像素间距，得到尺度：

面积还原：

4. PnP + 俯仰角补偿法

原理

当相机发生明显俯仰（梯形畸变）时，引入基于俯仰角余弦的透视补偿因子。

俯仰角 θ 由旋转矩阵 R 提取：

角度补偿因子

最终缩放因子：

面积还原：

误差来源：

棋盘格在图像中占比过小导致角点检测精度下降，进而放大PnP估计噪声
俯仰角补偿的cos项在大角度（>30°）时基本无法补偿
叶片非严格共面（翘起、重叠、高低差），单一尺度因子无法同时适用于所有区域
分割模型边缘误差
镜头残余畸变及光照条件
2D图像无法恢复被遮挡的叶片面积，这是单目视觉的物理极限。

使用方法：

1. 环境搭建：

bash 复制代码

 git clone https://github.com/llljllj/monocular-plant-area.git cd monocular-plant-area pip install -r requirements.txt

2. 相机标定

准备一张打印好的棋盘格（建议贴在硬纸板上保证平整），在不同角度和距离下拍摄不少于 20 张图片放入输入文件夹。运行标定脚本时，需输入棋盘格的内角点个数（例如9行6列的交点数，非格子数）以及现实世界中每个格子的实际边长（单位：毫米）。脚本将自动计算并输出相机的内参矩阵和畸变系数并生成npz文件。

css 复制代码

 python calibrate.py --rows 9 --cols 6 --size 20 # 生成 calibration.npz

3. 运行主程序：

确保待测图片中包含完整的植物和清晰的棋盘格（用于实时位姿估计），且第一张图片（命名为 1.jpg）作为参考基准。运行主程序脚本，程序将自动执行以下步骤：

植物分割：调用 SAM3 模型自动分割植物区域。
位姿解算：识别棋盘格并计算相机相对于参考图片的位姿变化（距离、高度、角度）。
面积补偿：基于位姿变化计算补偿因子，将当前视角的植物像素面积还原为参考视角下的近似物理面积。

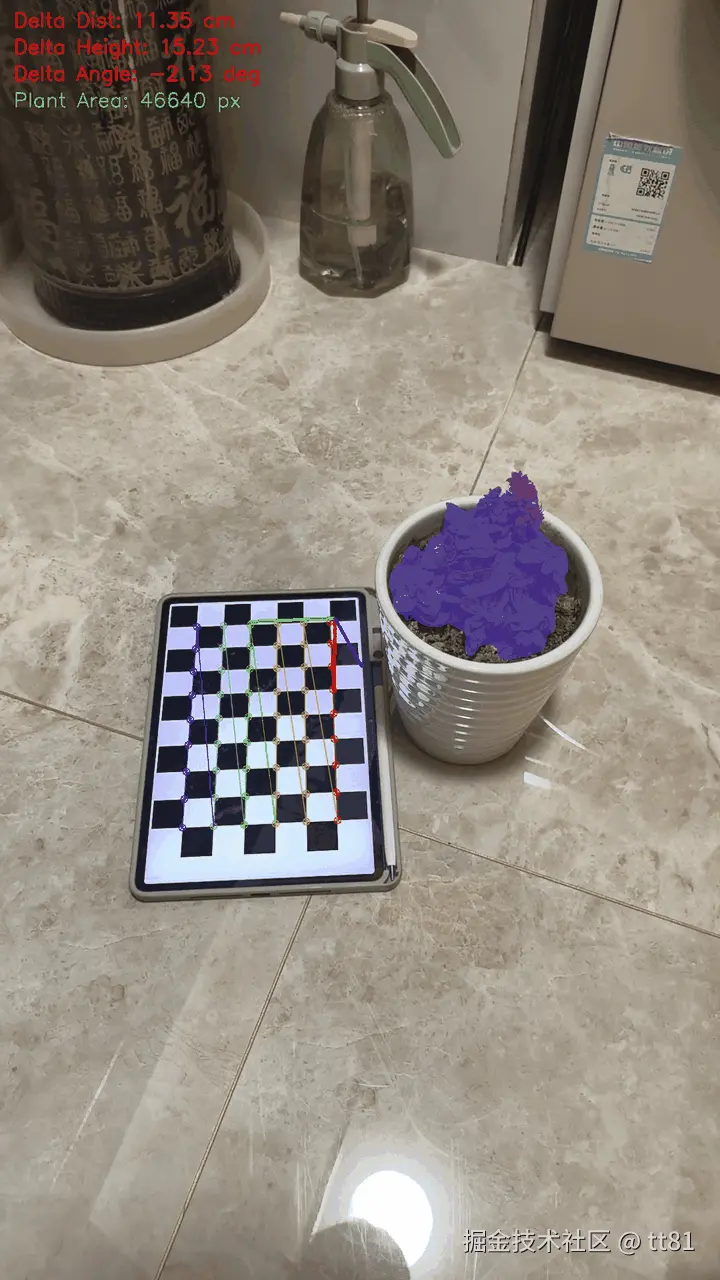

结果输出：生成带有测量数据和可视化标注的图片，并输出详细的数据对比报表（CSV文件）。

css 复制代码

 python sam3_area_calculation.py --folder "Sample" --mode h

后续优化：

笔者认为，对于无人监控产生透视失真进行判断时，不仅要从空间上、从棋盘格上去考虑，也从时序性上考虑，需要同时加入一些时序算法以减小还原面积的误差，例如某段时间植物面积异常增大需要警告等，或者引入卡尔曼滤波提高生长曲线的平滑度；

叠甲：

需要说明的是，本文结论仅基于在有限条件下，对不同角度、距离及高度进行的数十次实验与观测所得。受限于二维图像在空间信息还原方面的天然不足，其结果在精度与完整性上可能与实际情况存在偏差。

同时，由上述公式可以推导出，当高度、角度或距离任意参数发生较大偏移时，相关误差可能呈现指数级放大趋势。

求轻喷
