智云稳定器按键及参数设置说明

一、左侧按键操作（PF/L模式切换键）

• PF模式：左右跟随/半跟随，上下不动
• L模式：鸡头模式，全锁定当前方向

二、正前方扳机键操作

• 单击：F模式，保持水平的全跟随
• 双击：机位回正

三、POV按键操作

• 单击：POV模式切换
• 双击：V模式切换
• 长按：睡眠模式切换

补充模式说明

• POV模式：无限制全跟随但比Go模式慢，第一人称模式
• V模式：提壶态的POV

四、左侧Fn按键操作

• GO模式：更快速的F模式

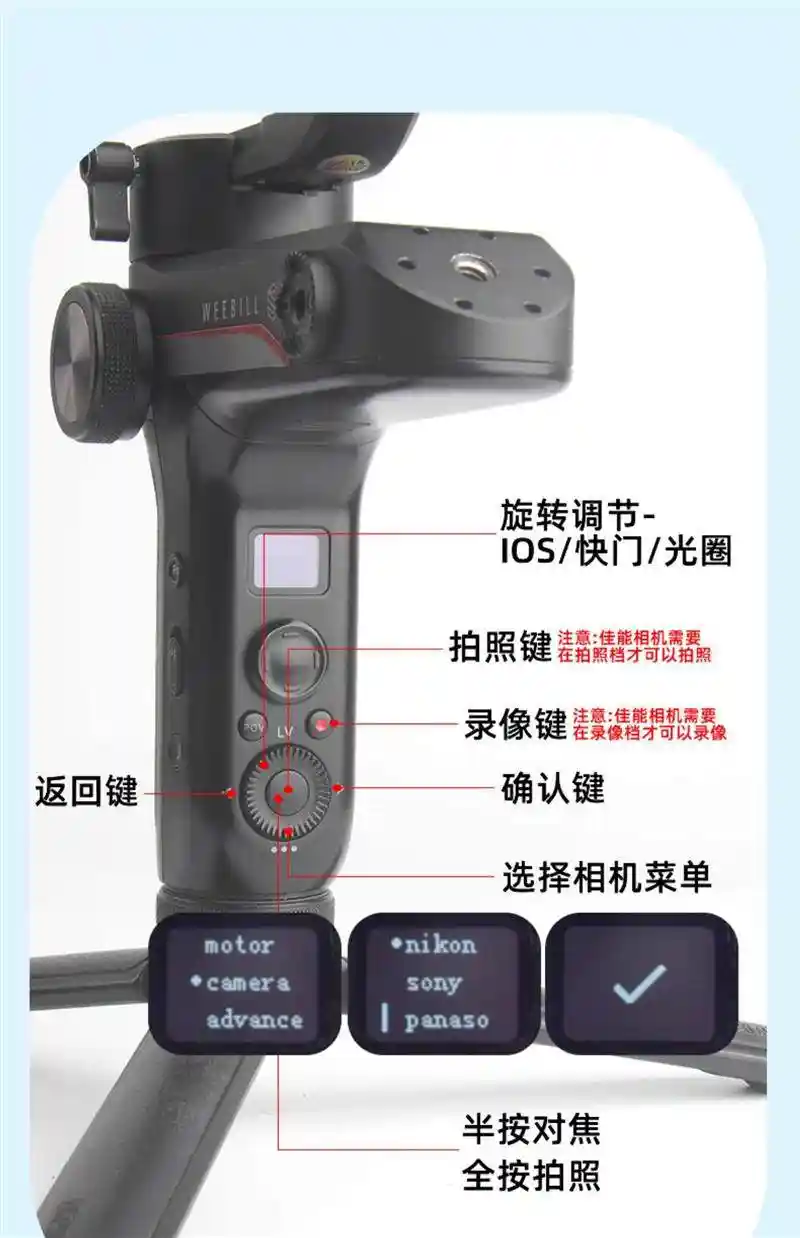

五、五维键操作

• 下键：进入菜单项

六、参数设置（menu内选项）

1. motor（力矩）

• auto：自动调整，每次调平后要跑一下
• level：根据相机重量设置电机力矩大小
• custom：自定义，Tilt俯仰，Roll横滚，Pan航向

2. camera（控制数据端口类型）

• close：关闭端口
• sony：off和on是供电
• panaso：松下设备适配
• ccs：拓展端口

3. advanced（高级设置）

• speed：
  • control：摇杆速率，默认25 25 45/25
  • follow：电机跟随速率，默认80 80 60/100
• smooth：平滑度，默认三个100
• deadband：控制死区，默认2 5 5
• default：恢复默认设置

4. trajectory（轨迹摄影）

• 建议用APP设置

5. Vortex（盗梦空间模式）

• 触发方式：V模式下三击POV键
• direction：加减符号分别代表自动旋转的方向
• speed：转动速率
• custom：圈数
• unlimited：1代表无限旋转

6. tracking（跟踪模式）

• 镜头焦距设置

7. focus（智云跟焦器配置）

• 跟焦器相关参数调节

8. wheel（左侧跟焦滚轮配置）

• 跟焦滚轮功能自定义

9. joystick（四维摇杆配置）

• 可修改摇杆控制方向

10. calibration（六面校准）

• 建议用APP校准

11. angle（电机角度微调）

• pitch：俯仰轴微调
• roll：横滚轴微调

12. key（自定义按键触发方式）

• hold：长按触发
• click：单击触发
• 可自定义按键：trigger（扳机键）、Fn（Fn键）

七、固件更新

• 通过 智云zy play APP 完成固件更新
