现代智能汽车中的无线技术107——ETC（1）

中国ETC系统采用5.8GHz专用频段（5.790-5.840GHz），通过DSRC技术实现高速通信。系统采用左旋圆极化天线设计，有效解决车辆颠簸带来的信号衰减问题。路侧天线使用相控阵技术精准覆盖交易区，车载OBU采用低功耗唤醒机制。通信协议遵循GB/T 20851国家标准，采用TDMA机制处理多车并发，确保交易安全可靠。整个系统在毫秒级完成唤醒-握手-验证-扣款流程，兼顾低功耗、高速度和高可靠性，是智能交通领域的成功实践。

频率 (Frequency)：5.8 GHz 的选择中国的ETC系统工作在微波频段，这是一个特定的、国家强制的标准。

载波频率： 5.8 GHz (准确地说是 5.790 GHz - 5.840 GHz)。
注：全球各地的ETC标准不同。北美常用915 MHz，日本和欧洲部分地区也用5.8 GHz，但具体频点有细微差异。中国选5.8 GHz是为了避开拥挤的2.4 GHz（Wi-Fi/蓝牙）和GSM频段。
频段划分：属于 DSRC (Dedicated Short Range Communication，专用短程通信) 频段。
信道带宽：通常为 10 MHz。分为上行（OBU发给RSU）和下行（RSU发给OBU）两个不同的子频段，以避免干扰。
下行频率（路侧发）： 5.830 GHz / 5.840 GHz。
上行频率（车载发）： 5.790 GHz / 5.800 GHz。
数据速率：
下行（读）： 512 kbps (FM0编码)。
上行（写）： 256 kbps (FM0编码)。
这个速率对于传输几十字节的交易数据来说已经非常快了，足以支持高速过车。

天线 (Antenna)：定向与唤醒 ETC对天线的设计要求极高，因为它必须在车辆快速移动中完成精准的"点对点"射击，不能串台（比如A车道扣了B车的钱）。 A. 极化方式：左旋圆极化 (LHCP) 这是核心考点。

为什么不用线极化？车辆行驶中会有颠簸，OBU的角度也会随挡风玻璃倾角变化。如果是线极化，角度一偏信号就衰减没了。
圆极化优势：无论OBU怎么倾斜旋转，圆极化波都能被稳定接收。规定使用左旋圆极化也是为了隔离对面车道或反射波的干扰（反射一次变右旋，就被过滤掉了）。

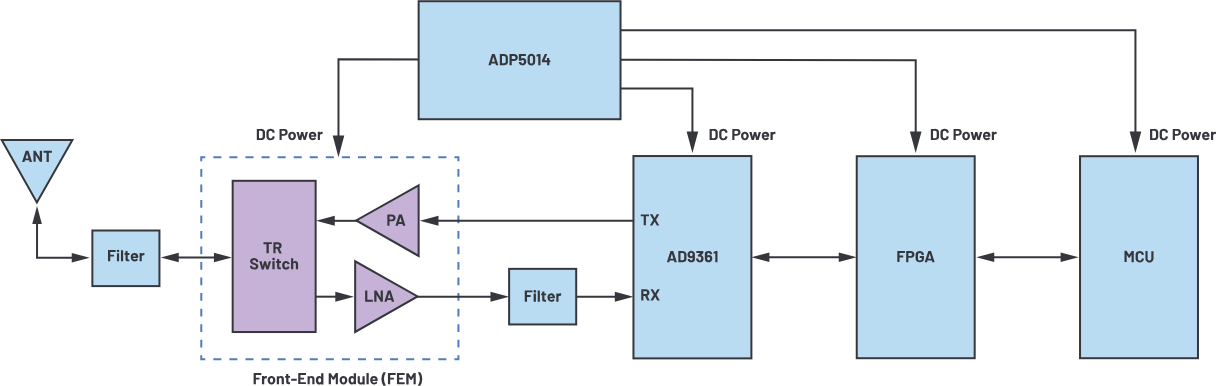

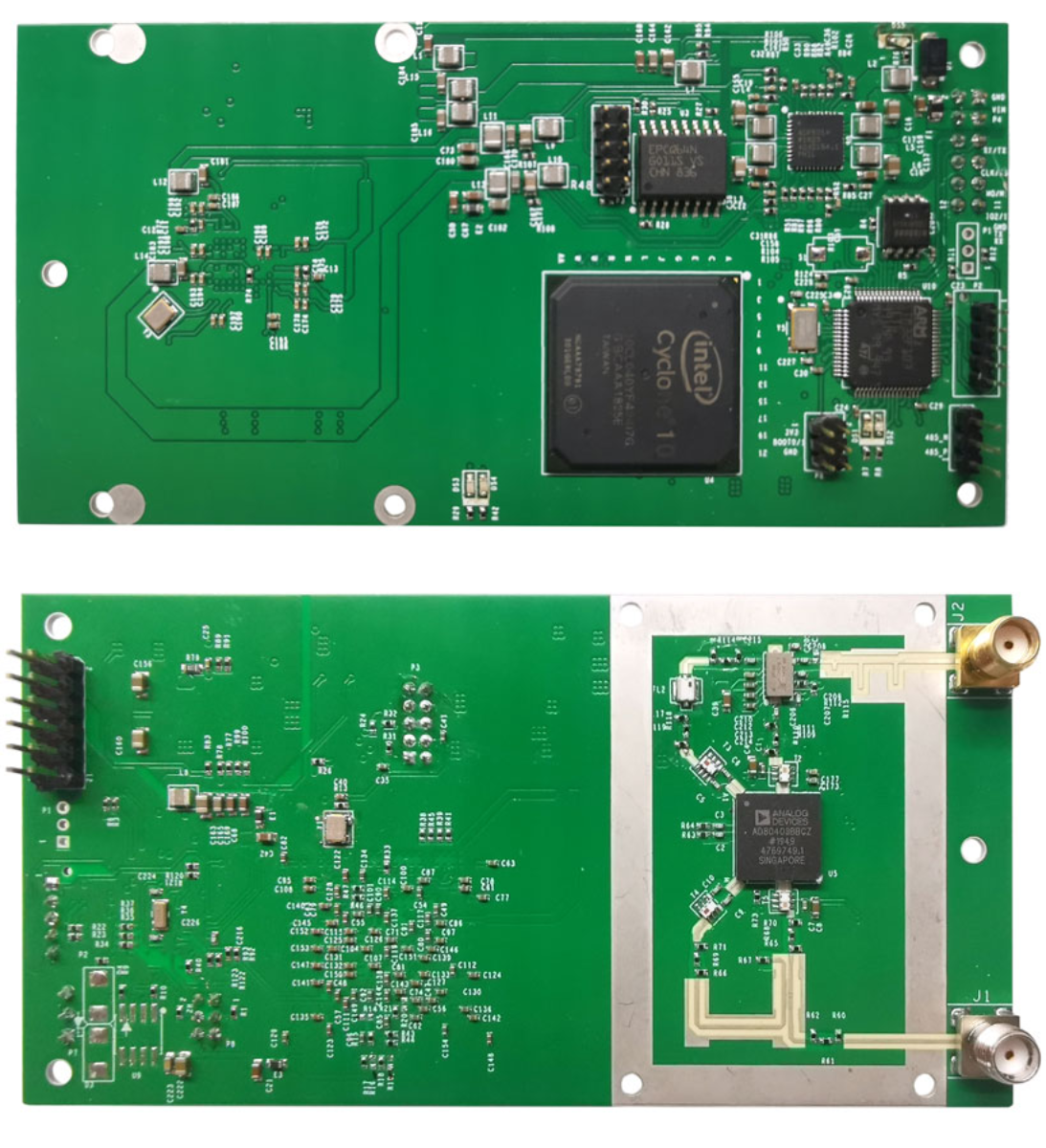

B. RSU天线（路侧）：相控阵/波束成形

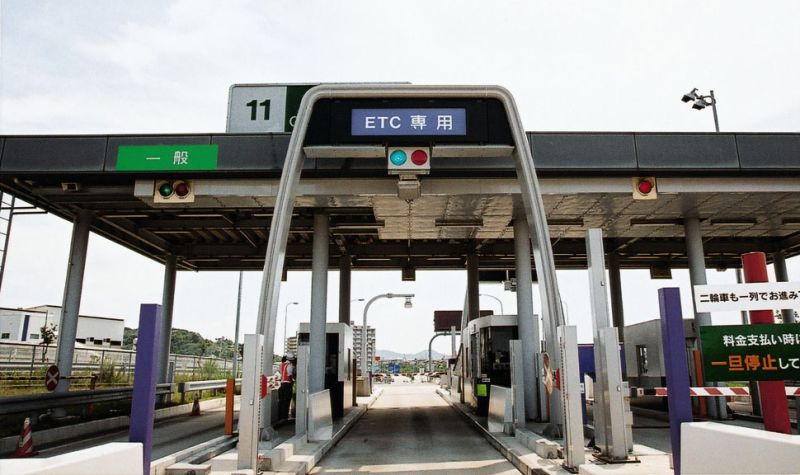

收费站龙门架上的天线通常具有极其狭窄的波束宽度（Spot Beam）。它只覆盖车道前方的一个特定矩形区域（交易区）。
这防止了"邻道干扰"和"跟车干扰"（防止跟在后面的车帮前面的车交了钱）。

C. OBU天线（车载）：唤醒机制

平时状态： OBU为了省电（用好几年不换电池），99.9%的时间都在深度休眠。
两级天线设计：

唤醒电路（14 kHz或5.8 GHz低功耗侦测）：这是一个极其省电的无源或低功耗电路。当它感应到收费站的特定唤醒信号时，才会通电激活主CPU。
主通信天线：唤醒后，主微波天线开始工作，进行高功率的数据收发。

协议 (Protocol)：GB/T 20851 中国的ETC系统遵循一套严格的国家标准：GB/T 20851《电子收费专用短程通信》系列标准。这套标准定义了从物理层到应用层的所有规则。它在架构上参考了 OSI 七层模型，但简化为三层： A. 物理层 (Physical Layer)

定义了5.8 GHz频率、FM0编码方式、ASK（幅移键控）调制方式。
规定了唤醒信号的特征。

B. 数据链路层 (Data Link Layer)

MAC控制：解决了"多车并发"的问题。如果两辆车同时进入感应区，RSU如何不弄混？
采用 TDMA (时分多址) 机制。RSU是大佬，它给每个OBU分配时间片："你先说，说完他再说。"
帧结构：规定了数据包怎么打包，包括帧头、长度、控制域、数据域、CRC校验码（防止数据传错）。

C. 应用层 (Application Layer) 这是交易逻辑发生的地方。

BST (Beacon Service Table)： RSU不停地广播信标："我是收费站，谁在范围内？"
VST (Vehicle Service Table)： OBU回应："我是车牌xxxx，我有卡。"
基本交易流程：

EVENT_REPORT： OBU上报车辆信息。
INITIALISATION： RSU进行初始化，验证卡片合法性（SAM卡认证）。
CREDIT/DEBIT：最关键的指令。RSU发送扣款指令，OBU里的ESAM模块解密并修改余额或写入记录。
RELEASE：交易结束，断开连接。

总结：技术画像一个典型的车载ETC通信过程是这样的：

频率： 5.8 GHz 微波。
天线：左旋圆极化，定向波束。
协议： GB/T 20851 标准。
核心动作：唤醒 -> 握手 -> 验证(加密) -> 扣款(写卡) -> 抬杆。

这套系统设计得非常精妙，兼顾了低功耗（车载端省电）、高速度（毫秒级交易）和高可靠性（防干扰、防串台），是智能交通领域最成功的工程实践之一。
