ModBus 218

#region 粘包/分包
 {
     Socket server=new Socket(AddressFamily.InterNetwork, SocketType.Stream, ProtocolType.Tcp);
     server.Bind(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 9000));
     server.Listen();
     Task.Run(() =>
     {
         Socket c = server.Accept();
         List<byte> respBytes = new List<byte>();
         while (true)
         {
             byte[] data = new byte[1];
             c.Receive(data);
             respBytes.Add(data[0]);
             if (respBytes.Count >= 5)
                 respBytes.Clear();

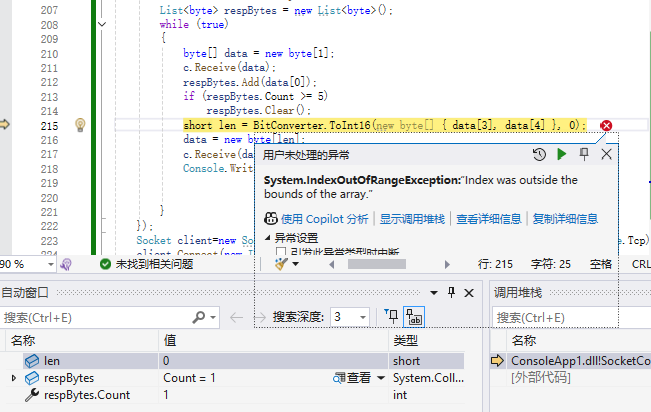

             short len = BitConverter.ToInt16(new byte[] { data[3], data[4] }, 0);
             data = new byte[len];
             c.Receive(data);
             Console.WriteLine(Encoding.UTF8.GetString(data));


         }
     });
     Socket client=new Socket(AddressFamily.InterNetwork,SocketType.Stream, ProtocolType.Tcp);
     client.Connect(new IPEndPoint(IPAddress.Parse("127.0.0.1"), 9000));
 for(int i = 0;i<10; i++)
     {
         string msg = "hello";
         byte[] data=Encoding.UTF8.GetBytes(msg);
         List<byte> bytes = new List<byte>();
         bytes.Add((byte)i);
         bytes.AddRange(Encoding.UTF8.GetBytes("zx"));
         short len = (short)data.Length;
         bytes.AddRange(BitConverter.GetBytes(len));
         bytes.AddRange(data);
         client.Send(bytes.ToArray());
     }
     Console.WriteLine("发送完成");
 }
 #endregion  一句话解释：代码在干嘛，为什么报错

这段代码创建了两个UDP Socket：第一个绑定9001端口接收数据，第二个向9000端口发送广播数据，但由于端口不匹配（9000≠9001），接收方无法收到这个广播消息。

一句话解释：socket ，socket tcp，socket udp ,tcp ,udp

好的，作为一名初学者，我用一个"通信工具箱"的比喻，帮你一句话理清这些概念：

1. Socket（套接字）：编程世界里用来网络通信的"万能插座"或"对讲机"。它本身不是具体的通信方式，而是一个标准的编程接口（工具），让你能用代码通过网线或无线进行数据收发。你在代码中写的 new Socket(...) 就是在创建这个工具。

2. Socket TCP：使用"打电话"模式的Socket。当你创建Socket时指定了 ProtocolType.Tcp，就意味着你准备用这个Socket工具，按照可靠、有连接的"打电话"规则来通信。使用前需要先 Connect 拨号建立连接，确保对方在线并能按顺序、不丢包地对话。

3. Socket UDP：使用"发短信/广播"模式的Socket。当你创建Socket时指定了 ProtocolType.Udp，就意味着你准备用这个Socket工具，按照快速、无连接的"发短信"规则来通信。无需提前连接，直接 SendTo 把数据包发出去，但不保证对方一定能收到，也不保证按发送顺序到达。

4. TCP（传输控制协议）："打电话"的通信规则本身。它规定了如何先"三次握手"建立可靠连接、如何保证数据不丢失不乱序、如何"四次挥手"礼貌挂断。Socket TCP 是具体实现这套规则的工具。

5. UDP（用户数据报协议）："发短信/广播"的通信规则本身。它规定了数据被打包成一个一个独立的"数据报"直接发送，不管对方在不在线、收没收到。Socket UDP 就是实现这套规则的工具。

简单来说：TCP和UDP是通信规则（怎么传），而 Socket 是使用这些规则的编程工具。Socket TCP 和 Socket UDP 就是你手里分别用来"打电话"和"发短信"的那个具体的工具。

tcplistener

TcpListener 是 .NET 框架中专门用来创建并启动一个 TCP 服务端的对象，它像一个固定的接待员，监听指定端口，等待客户端连接，并通过 Accept 方法接收具体的连接对象（如 TcpClient 或 Socket）来进行后续通信。

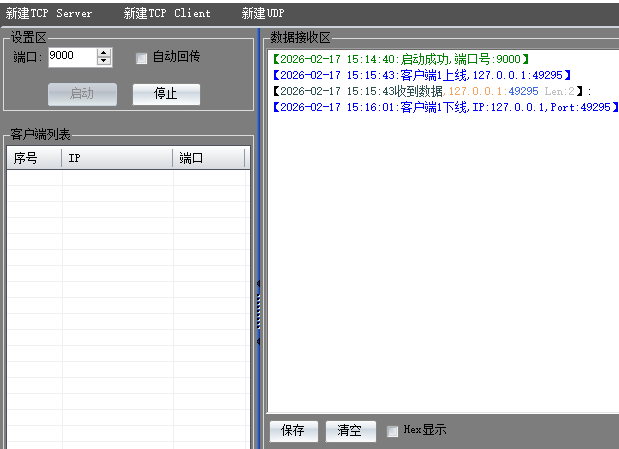

这段被注释的代码演示了如何用 TcpListener 创建一个 TCP 服务端程序，就像一个固定的服务台：它在 9009 号端口"竖起耳朵"开始监听 (Start())，然后等待并接受 (AcceptTcpClient 或 AcceptSocket) 客户端的连接请求。

一句话解释：#region tcp client

{

TcpClient tcpClient = new TcpClient();

tcpClient.Connect("127.0.0.1", 9000);

NetworkStream stream = tcpClient.GetStream();

stream.Write(new byte[] { 0x01, 0x02 }, 0, 2);

byte[] buffer = new byte[2];

int count = stream.Read(buffer, 0, 2);

}

#endregion

这段代码创建了一个 TCP 客户端，就像使用一部专用的"网络电话"：它先拨号连接到本机（127.0.0.1）的 9000 号端口，然后通过这条建立好的"通话线路"（NetworkStream）发送两个字节的数据（0x01, 0x02），并立即尝试从同一线路中读取两个字节的回复。

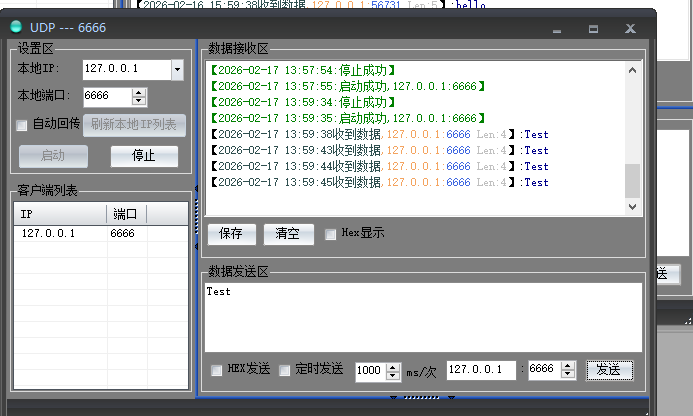

udp

这段代码创建了一个UDP接收端，就像一个调频到9000频道的对讲机守听着：它随时准备接收该频道上任意呼叫者发来的消息，并在收到数据时记录下呼叫者的地址信息。

modbus

Modbus协议基础：

起源与地位：

Modbus协议由莫迪康（现施耐德）公司于1979年开发，是全球第一个真正用于现场的总线协议，作为一种通用语言，实现控制器之间或控制器与设备的通信。

核心特点：

开放免费：协议标准公开，无版权和许可费用。

接口灵活：支持多种电气接口（如RS232/485、以太网）和传输介质。

简单易用：格式简洁紧凑，易于理解和实施。

Modbus通信方式与数据存储模型：

通信分类：

主要分为基于串口（如RS485）的 Modbus ASCII​ 和 Modbus RTU，以及基于以太网的 Modbus TCP/UDP。

数据存储模型（核心概念）：

协议将设备的数据存储区划分为4个不同的区域，类似于数据库的表，每个区域有特定的访问属性和地址范围：

线圈状态 (Coils)：

地址 0XXXX，可读写的位（Bit），代表布尔量（如开关状态）。

输入离散量 (Discrete Inputs)：地址 1XXXX，只读的位（Bit），通常来自传感器等输入设备。

输入寄存器 (Input Registers)：地址 3XXXX，只读的16位字（Word），用于存储模拟量输入等。

保持寄存器 (Holding Registers)：地址 4XXXX，可读写的16位字（Word），是最常用的数据区，可存储整型、浮点数等。

功能码（Function Codes）：功能码是Modbus报文中的核心指令，用于指定操作类型。文档列出了详细的功能码表，其中最常用的包括：

01 (0x01)：读线圈状态

03 (0x03)：读多个保持寄存器

04 (0x04)：读输入寄存器

05 (0x05)：写单个线圈

06 (0x06)：写单个保持寄存器

10 (0x10)：写多个保持寄存器

仿真测试与开发工具：

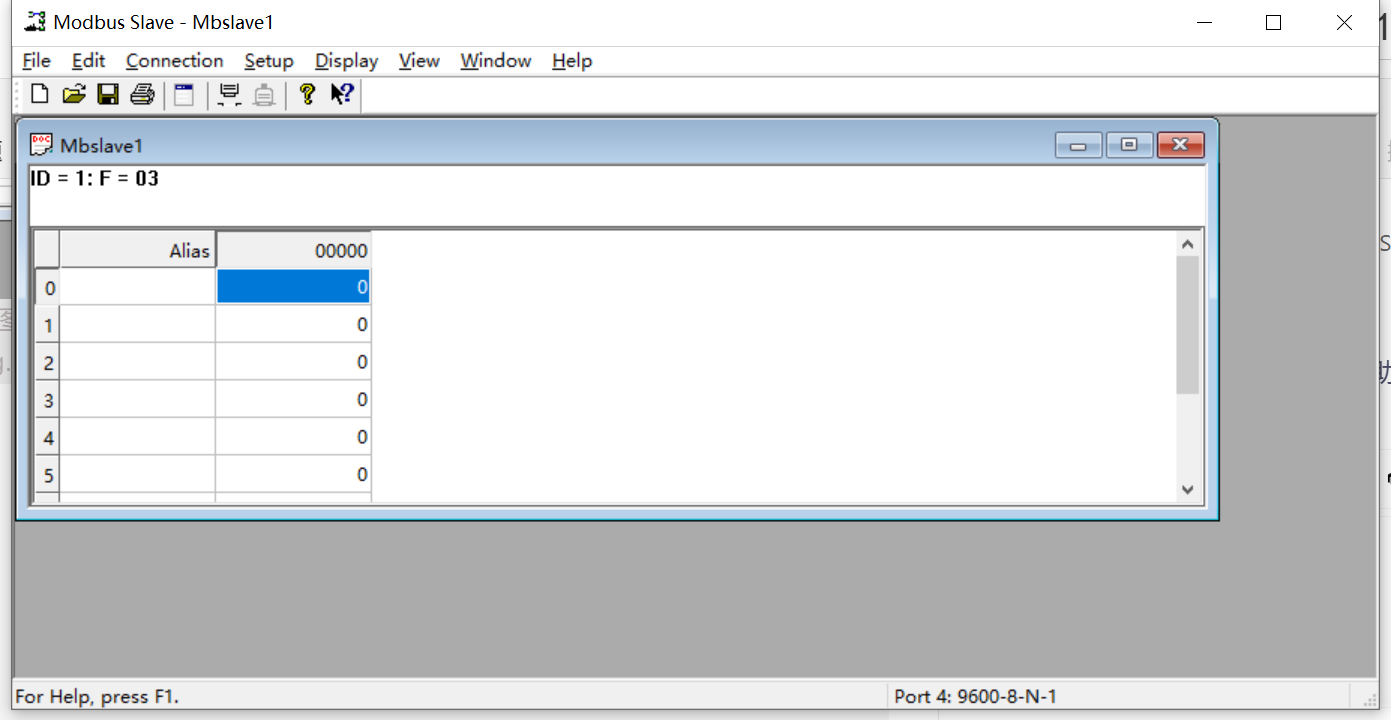

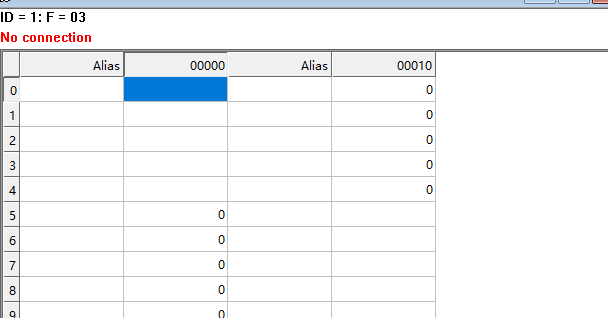

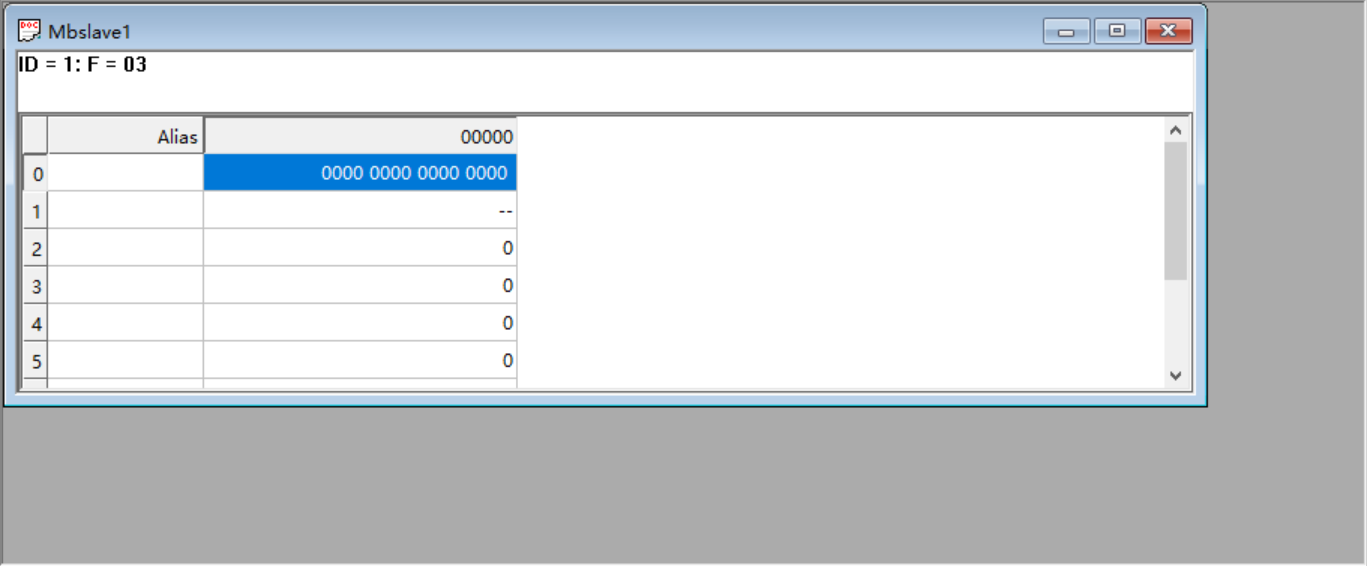

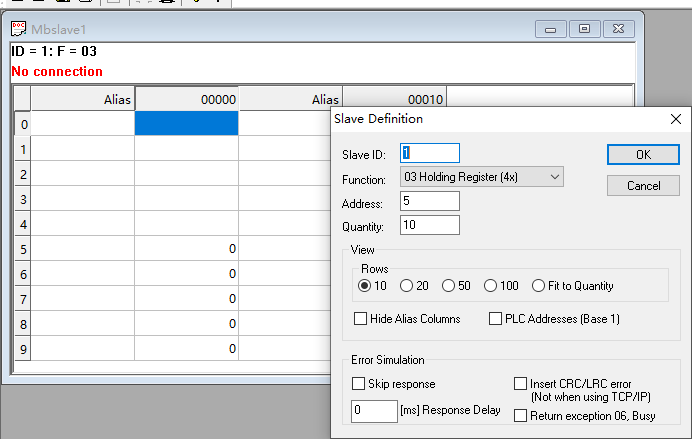

仿真工具：推荐使用 Modbus Slave（模拟从站设备）、Modbus Poll（模拟主站/上位机）以及虚拟串口工具进行协议测试和调试。

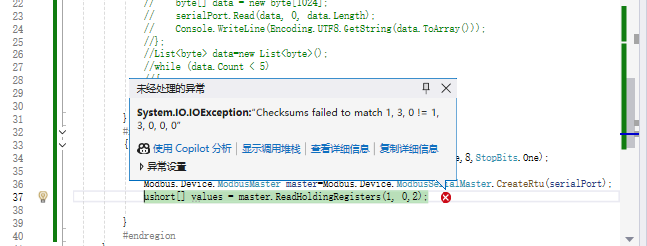

开发库：在.NET中，可以使用 NModbus​ 或 NModbus4​ 等开源库（通过NuGet获取）来简化Modbus通信程序的开发。

协议报文格式（关键差异）：

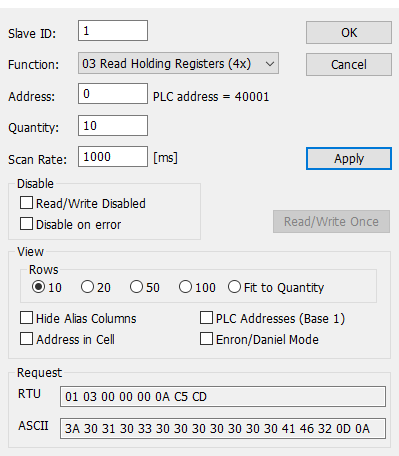

Modbus RTU：采用二进制格式，报文紧凑，以CRC校验结尾。文档给出了读寄存器（03）、写单寄存器（06）、写多寄存器（10）等功能的请求与响应报文帧结构示例。

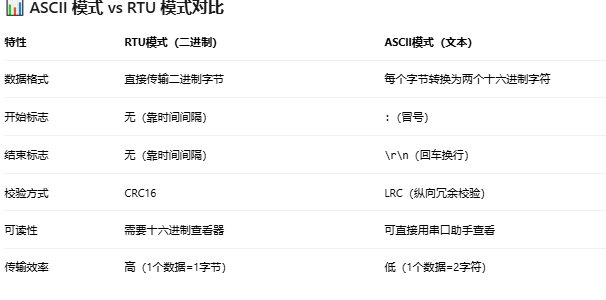

Modbus ASCII：将RTU报文的每个字节转换为两个ASCII字符进行传输，以":"（0x3A）开始，以回车换行（0x0D 0x0A）结束，使用LRC校验。

Modbus TCP：在RTU的PDU（协议数据单元）前添加了MBAP报文头（包含事务标识符、协议标识、长度和单元标识符），去除了CRC校验，依赖TCP/IP协议保证可靠性。

协议细节与异常处理：

数据异常：需要注意大小端（字节序）​ 问题，即数据在内存中的存储顺序。

异常响应：从站处理异常时，会将响应报文中的功能码最高位置1（即原功能码+0x80），并在数据区返回异常代码。

通信时序：RTU模式对报文间隔有时间要求（如3.5个字符时间）。

一句话解释：什么是大端，什么是小端

大端模式就像我们写数字"1234"时从左到右先写千位"1"（高位），小端模式则像倒着写从右到左先写个位"4"（低位）。

简单说：大端是"高位在前"，小端是"低位在前"，这是计算机存储多字节数据（如整数、浮点数）时的两种不同顺序。

一句话解释： 如果设备方是小端处理

ushort transValue = BitConverter.ToUInt16(bs);
byte[] bytes = BitConverter.GetBytes(transValue);
// 向设备请求时候   C#类型-》Byte[]
// 从设备响应进行数据解析   byte[]->C#类型

这段代码就像一个"数据翻译官"：当设备使用小端模式存储数据时，它负责把从设备收到的字节数组（byte[]）翻译成C#能理解的数字（如ushort），或者在发送请求前，把C#的数字翻译成设备能理解的字节数组，确保双方"说同一种语言"。

一句话解释：双字操作

双字操作就是处理一个由4个字节（32位）拼成的"数据块"，比如用来表示整数、无符号整数或单精度浮点数，在编程中需要特别注意这些字节的排列顺序（大端或小端）来进行正确的读写转换。

这段注释是在说明：一个4字节的"数据块"就像一个可以装不同"货物"的集装箱，它既能表示整数（如int），也能表示浮点数（如float），但在与设备通信时，必须搞清楚这些字节在集装箱里的摆放顺序（大端或小端），否则解析出的数据会完全错误，同时也要注意某些"货物"（如浮点数）本身就有特殊的装箱规则（IEEE754标准）和可能的"损耗"（精度丢失）。

按位与

假设我们从设备读回一个字节（8个位）的数据 statusByte = 0b10110110（二进制表示，相当于十进制的182）。

这8个位可能代表设备的8个不同状态，比如：

位0： 电机故障

位1： 温度过高

位2： 门已关闭

......

位3： 报警状态​ ← 我们现在只关心这个

我们的目标：判断第3位（从第0位开始数）是不是1（即是否报警）。

步骤就像您看开关面板：

制作一个"窥视镜"：我们创建一个字节，只有第3位是 1，其他位全是 0。

二进制就是 00001000。

如何得到它？1 << 3。意思是把数字1（00000001）向左移动3位，变成 00001000。这个操作叫"左移"。

用"窥视镜"去看状态字节：

进行 按位与​ 操作：statusByte & (1 << 3)

设备状态(statusByte):  1 0 1 1 0 1 1 0
  我们的窥视镜(1<<3):    0 0 0 0 1 0 0 0
  -------------------------------  【按位与】
  结果：                0 0 0 0 0 0 0 0

slave bus

通信方式与分类：

分析了两种主要的Modbus通信方式：

串口通信（RS485）：一主多从架构，支持Modbus ASCII和Modbus RTU报文格式

以太网通信：点对点模式，包括Modbus TCP和Modbus UDP，采用RTU over TCP方式传输

Modbus通信方式

第一，串口通信，通常基于RS485电气接口，采用一主多从的总线型网络拓扑。

第二，在该方式下，主要使用Modbus RTU和Modbus ASCII两种报文格式，它们定义了数据在串行链路上的封装规则。

第三，Modbus ASCII格式将每个字节转换为两个可打印的ASCII字符进行传输，易于调试但效率较低；而Modbus RTU格式则直接传输二进制数据，更为紧凑高效。

第四，以太网通信，基于TCP/IP协议栈，实现了设备间的点对点通信，其标准协议为Modbus TCP，有时也采用Modbus UDP。

第五，Modbus TCP本质上采用了RTU over TCP的方式，即在TCP数据帧中承载与RTU格式相同的协议数据单元（PDU），从而在继承串口协议功能的同时适应了网络环境。

协议报文格式：

详细描述了各种Modbus功能码（0x01、0x02、0x03、0x04）的用途，以及RTU、ASCII和TCP三种报文格式的特点和处理方式。

协议报文格式部分的核心要点可总结如下：

第一，功能码定义了操作类型，例如0x01和0x02用于读取线圈（位）状态，0x03和0x04用于读取寄存器（字）数据。

第二，Modbus RTU格式采用紧凑的二进制字节流直接传输，通信效率高，是常用的格式。

第三，Modbus ASCII格式将RTU报文的每个字节转换为两个ASCII字符进行传输，增加了可读性但降低了效率，并使用LRC校验。

第四，Modbus TCP格式则在RTU报文的基础上，添加了MBAP报文头（包含事务标识、协议标识和长度字段），以便在以太网上传输。

第五，这三种格式的PDU（协议数据单元）核心实质相同，主要差异在于帧头、帧尾的封装方式以及适用的物理链路层。

一句话解释

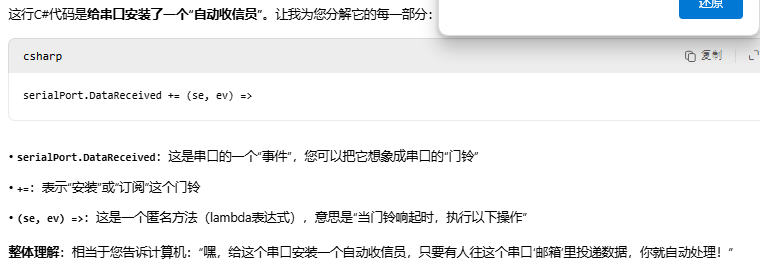

serialPort.DataReceived += (se, ev) =>
                //{
                //    byte[] data = new byte[1024];
                //    serialPort.Read(data, 0, data.Length);
                //    Console.WriteLine(Encoding.UTF8.GetString(data.ToArray()));
                //};

这行代码就像给串口这个"邮筒"安装了一个自动感应铃：一旦有数据送达（DataReceived事件触发），就立即执行括号里的操作------读取数据并打印出来，全程无需你手动轮询检查。

poll

一句话

 static List<byte> CRC16(List<byte> value, ushort poly = 0xA001, ushort crcInit = 0xFFFF)
 {
     //throw new NotImplementedException();
     if (value == null || !value.Any())

         throw new ArgumentException("");

     ushort crc = crcInit;
     for (int i = 0; i < value.Count; i++) {
         crc = (ushort)(crc ^ (value[i]));
     for(int j = 0; j < 8; j++)
         {
             crc = (crc & 1) != 0 ? (ushort)((crc >> 1) ^ poly) : (ushort)(crc >> 1);
         }
     }
     byte hi = (byte)((crc & 0xFF00) >> 8);
     byte lo = (byte)(crc & 0x00FF);

     List<byte> buffer=new List<byte>();
     buffer.AddRange(value);
     buffer.Add(lo);
     buffer.Add(hi);
     return buffer;
 }

简单来说，这个函数的作用就是：​ 确保你的数据在传输过程中，如果出现任何意外错误（比如电磁干扰导致某个比特位翻转了），接收方用同样的算法再算一次"指纹"，就会发现对不上，从而知道数据有误，要求重发。这是工业通信协议中保证数据可靠性的一个非常关键的环节。

一句话解释

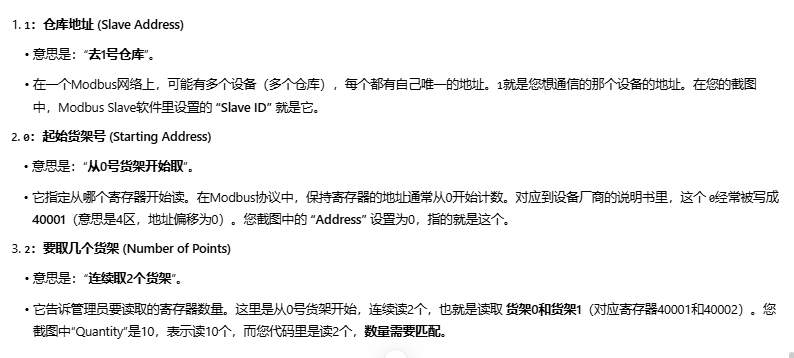

这就像您亲自动手，一步步地写一封格式非常严格的"询问信"发给一台设备。具体内容是：

"喂，地址是 1号 的设备（地址1），我要用 '读保持寄存器' 这个指令（功能码03），从你内部的 第4号存储位置 开始（保持寄存器地址4），连续读2个位置（读取2个寄存器）的数据给我。"

整个过程可以这样想象：

1. 确定收信人：先在纸上写下"1"（设备地址）。
2. 写明意图：接着写下"03"（代表"读保持寄存器"这个动作）。
3. 说明从哪里开始读：然后写下"00 04"（这是数字4用两个字节的表示，告诉设备起始位置）。
4. 说明读多少：再写下"00 02"（这是数字2用两个字节的表示，告诉设备读两个单位）。
5. 加上防伪码：最后根据前面所有内容计算一个"校验码"（CRC）附在最后，防止信息在传输中出错。

把这几个部分按顺序拼接起来，就得到了一个完整的、设备能听懂的指令（报文）：01 03 00 04 00 02 [CRC码]。将这个指令通过串口发送出去，就是一次"手动组装的Modbus RTU读指令"操作。

    serialPort.Write(bytes.ToArray(), 0, bytes.Count);

在这段代码执行前，您已经像写一封详细的"操作指令信"一样，把设备地址、功能码、寄存器地址、要读取的数量等信息，按照Modbus协议规定的格式，一个一个字节地写进了 bytes这个列表里，并计算好了CRC校验码。这行代码就是最终把这封"信"（字节数组）通过串口（COM2）投递出去的临门一脚。

简单总结：

serialPort.Write(bytes.ToArray(), 0, bytes.Count);= "把 bytes里从开头到结尾的所有数据，通过串口完整地发送出去。"​ 这是上位机与设备进行通信时，将指令从软件"送达"硬件的关键一步。

一句话解释：

 byte[] data = new byte[len * 2 + 5];

根据要读取的寄存器数量，计算并准备好一个大小刚好的"回信箱"（字节数组），用来完整接收设备返回的Modbus RTU响应数据。其中 len * 2是预期的有效数据长度（每个寄存器值占2字节），+5是响应报文固定附加的字节数（设备地址1字节 + 功能码1字节 + 字节数1字节 + CRC校验码2字节）。

    serialPort.Read(data, 0, data.Length);
    for (int i = 3; i < data.Length - 2; i += 4)
    {
        byte[] vb = new byte[4]
        {
            data[i+2],
                data[i+3],
                data[i],
                data[i+1]
        };
        float v = BitConverter.ToSingle(vb);
        Console.WriteLine(v);
    }
}

提取并重组数据：接下来的 for循环负责从原始数据中提取出有效的数值部分。

从哪开始？​ i = 3表示我们跳过了回复数据的前3个字节。这就像看一封信时跳过"收信人、发信人、日期"等固定格式的开头，直接看正文。在Modbus协议中，前3个字节通常是设备地址、功能码和后续数据的长度。

怎么提取？​ i += 4表示我们每4个字节作为一组来处理。这是因为在您之前的请求中，您要求读取2个寄存器，而每个寄存器是2个字节，合起来正好4个字节，可以表示一个浮点数（如温度、压力值）。

为什么重组？​ byte[] vb = new byte[4] { data[i+2], data[i+3], data[i], data[i+1] };这行是最关键的一步，它调整了字节的顺序。设备发送数据的习惯（比如顺序是 A, B, C, D）可能和计算机处理浮点数的习惯（需要 D, C, B, A或 C, D, A, B等）不同。这里采用的 { data[i+2], data[i+3], data[i], data[i+1] }是一种常见的调整方式，相当于把前两个字节和后两个字节交换了位置。这样重组后，字节顺序才能被正确解读。

一句话解释：可读写的开关量

一句话解释：协议报文格式

协议报文格式就像是通信双方约定好的一张"快递单模板"，它严格规定了数据包中每个部分的位置、顺序和含义，确保发送方能把信息准确打包，接收方能按同样的规则正确拆解。

以您学过的Modbus为例：

• Modbus RTU格式就像一张简洁的国内快递单，主要包含：收件人（从站地址）+ 物品类型（功能码）+ 具体内容（数据）+ 防伪码（CRC校验）。

• Modbus TCP格式则像一张国际快递单，在RTU的"物品信息"前，还加上了运单号（事务标识）+ 快递公司（协议标识）+ 包裹总长度等网络传输所需的额外信息。

无论哪种格式，核心目的都是让通信双方（上位机和设备）能毫无歧义地理解："谁发的、要干什么、数据是什么、数据有没有传错"。

一句话解释 modbus功能码

Modbus功能码就是告诉设备"要干什么活"的指令编号，比如用 03 表示"读保持寄存器"，用 06 表示"写单个保持寄存器"，主站通过它来指挥从站进行具体的读写操作。

多写保持型寄存器

List<byte> datas = new List<byte>();
 // 创建一个空的字节列表
datas.Add(0x01);  // 设备地址
datas.Add(0x10);  // 功能码：写多个寄存器
ushort addr = 16;  // 起始寄存器地址
datas.Add((byte)(addr / 256));  // 地址高字节
datas.Add((byte)(addr % 256));  // 地址低字节
// 写入寄存器数量
datas.Add((byte)(values.Count / 256));  // 数量高字节：4/256 = 0
datas.Add((byte)(values.Count % 256));  // 数量低字节：4%256 = 4
// 结果是：0x00, 0x04（表示写4个寄存器）

// 需要写入的数据字节数
datas.Add((byte)(values.Count * 2));  // 字节数：4×2=8，即0x08
// 注：因为每个寄存器是16位（2字节），所以总字节数=寄存器数×2

for (int i = 0; i < values.Count; i++)
{
    // 大端模式：先高字节，后低字节
    datas.Add(BitConverter.GetBytes(values[i])[1]); // 高字节
    datas.Add(BitConverter.GetBytes(values[i])[0]); // 低字节
}

List<float> values = new List<float>();
values.Add(1.2f);
values.Add(2.3f);
values.Add(4.5f);

// 寄存器数量：每个浮点数占2个寄存器，所以是 values.Count * 2
ushort registerCount = (ushort)(values.Count * 2);
datas.Add((byte)(registerCount / 256));  // 数量高字节
datas.Add((byte)(registerCount % 256));  // 数量低字节

// 数据字节数：每个浮点数4字节，所以是 values.Count * 4
byte byteCount = (byte)(values.Count * 4);
datas.Add(byteCount);

// 写入每个浮点数
for (int i = 0; i < values.Count; i++)
{
    // 获取浮点数的字节表示
    byte[] floatBytes = BitConverter.GetBytes(values[i]);

    // 关键：按照设备要求的字节顺序添加
    // 你的注释是DCBA（完全反向），但不一定正确
    // 需要查阅设备手册确定字节顺序
    datas.Add(floatBytes[3]); // D - 最高字节
    datas.Add(floatBytes[2]); // C
    datas.Add(floatBytes[1]); // B
    datas.Add(floatBytes[0]); // A - 最低字节
}

// 1. 使用具体类型，而不是dynamic
List<object> values2 = new List<object>();
values2.Add((ushort)123);  // 明确类型
values2.Add(36.5f);        // float类型

List<byte> temp = new List<byte>();
int totalRegisters = 0;

for (int i = 0; i < values2.Count; i++)
{
    if (values2[i] is ushort ushortValue)
    {
        // ushort: 大端字节序
        temp.Add((byte)(ushortValue >> 8));
        temp.Add((byte)(ushortValue & 0xFF));
        totalRegisters += 1;
    }
    else if (values2[i] is float floatValue)
    {
        // float: 根据设备要求选择字节顺序
        // 这里假设使用ABCD顺序
        byte[] floatBytes = BitConverter.GetBytes(floatValue);
        temp.Add(floatBytes[3]);  // A
        temp.Add(floatBytes[2]);  // B
        temp.Add(floatBytes[1]);  // C
        temp.Add(floatBytes[0]);  // D
        totalRegisters += 2;
    }
    else
    {
        throw new InvalidOperationException($"不支持的类型: {values2[i].GetType()}");
    }
}

// 2. 正确的寄存器数量计算
datas.Add((byte)(totalRegisters >> 8));    // 高字节
datas.Add((byte)(totalRegisters & 0xFF));  // 低字节

// 3. 正确的字节数
datas.Add((byte)temp.Count);  // 直接使用temp的字节数

// 4. 拼接数据
datas.AddRange(temp);

List datas = new List(); // 创建一个空的字节列表

在Modbus RTU中的作用

在Modbus RTU通信中，所有信息都必须转换为字节序列进行传输。这个datas列表就像一个"容器"或"组装线"，用来逐步构建完整的Modbus命令帧：

[设备地址][功能码][起始地址高][起始地址低][寄存器数量高][寄存器数量低][字节数][数据...][CRC低][CRC高]
 1字节    1字节     1字节       1字节        1字节        1字节       1字节   N字节    1字节   1字节

一句话解释：什么是ModBUSRTU

ModBUSRTU是工业设备之间通过串口（如RS485）进行通信的一种二进制协议，它采用简洁的主从问答模式，并使用CRC校验来确保数据在嘈杂工业环境中的可靠传输。

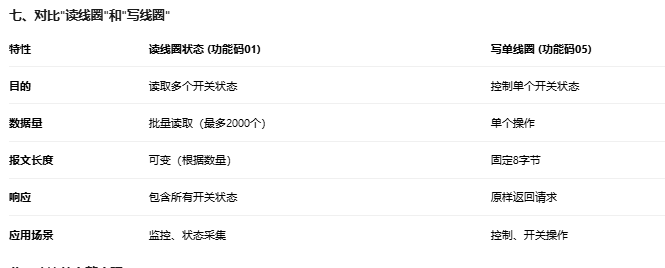

什么是ModbusRTU和读线圈状态？

ModbusRTU是一种工业通信协议，常用于PLC、传感器等设备通过串口（如COM口）交换数据。简单来说，就像一套固定的"对话规则"，让不同设备能互相听懂。

读线圈状态是Modbus的一种功能------线圈可以理解为开关（比如继电器），状态只有开（1）或关（0）。这个功能就是向设备询问一批开关的当前状态。

            #region ModbusRTU 读线圈状态报文处理
            if (flag == 4)
            {
                List<byte> datas = new List<byte>();
                datas.Add(0x01);//设备地址设为1（0x01是十六进制，等于十进制1）。这就像收件人姓名，告诉设备"这条消息是发给你的"。
                datas.Add(0x01);//功能码设为0x01，代表"读线圈状态"这个操作。
                ushort addr = 0;
                datas.Add(0x00);
                datas.Add(0x00);//起始地址设为0。意思是"从第0号开关开始读"。注意：地址用两个字节表示（高字节在前），所以添加了两次0x00。
                ushort len = 10;
                datas.Add(0x00);
                datas.Add(0x04);//代码中len=10表示想读10个开关，但添加到报文的却是0x00和0x04（十六进制0x0004，等于十进制4）。这会导致设备只返回前4个开关的状态，而不是10个

                datas = CRC16(datas);//计算CRC校验码并添加到报文末尾。
                                     //CRC是一种错误检查机制，就像快递单上的校验码，确保数据在传输中没出错。ModbusRTU要求报文以CRC结束。
                SerialPort serialPort = new SerialPort("COM2", 9600, Parity.None, 8, StopBits.One);
                //代码打开串口COM2（波特率9600等参数是串口常见设置），然后发送组装好的报文。
                serialPort.Open();//代码打开串口COM2（波特率9600等参数是串口常见设置），然后发送组装好的报文。
                serialPort.Write(datas.ToArray(), 0, datas.Count);//将组装好的请求报文通过串口发送给设备。。
                byte[] data = new byte[(int)(Math.Ceiling(len * 1.0 / 8) + 5)];
                //创建一个字节数组来接收设备的响应。
                //代码预先计算了响应长度并读取：
                // 响应长度公式(Math.Ceiling(len * 1.0 / 8) + 5)是基于ModbusRTU响应格式算的。
                // 对于读线圈，响应包括：设备地址（1字节）+功能码（1字节）+字节计数（1字节）+数据区（每字节存8个开关状态，所以10个开关需要2字节）+CRC（2字节），总共7字节。公式中len = 10，10 / 8 = 1.25向上取整得2字节数据，加5得7字节，计算正确。
                serialPort.Read(data, 0, data.Length);
                //从串口读取设备返回的数据，存到data数组中。这是个阻塞调用------程序会一直等待，直到收到指定长度的数据。
                List<byte> respBytes = new List<byte>();
                for (int i = 3; i < data.Length && respBytes.Count < Math.Ceiling(len * 1.0 / 8); i++)
                {
                    respBytes.Add(data[i]);//跳过响应报文的头部，只提取真正的线圈数据：
                }
                int count = 0;
                for (int i = 0; i < respBytes.Count; i++)
                {
                    for (int k = 0; k < 8; k++)
                    {
                        byte temp = (byte)(1 << k);
                        Console.WriteLine((respBytes[i] & temp) != 0);
                        count++;
                        if (count == len)
                            break;
                    }
                    //但每个开关的状态是一个二进制位（0或1），所以需要逐位解析：
                   // for (int i = 3; ...)：从响应数据的第4个字节（索引3）开始提取，因为前3字节是头部信息（地址、功能码、字节计数）。
//内层循环遍历每个字节的8个位：(respBytes[i] & (1 << k)) != 0是位运算，检查第k位是否为1。如果是1，输出True（开）；否则False（关）。
//count变量控制只输出len个状态（这里是10个），避免多读
                }
                #endregion
            }

写单线圈

一、什么是"写单线圈"？

ModbusRTU 写单线圈功能的实现

写单线圈是Modbus协议中的一个重要功能，用于控制单个开关/继电器的状态。比如：

打开某个指示灯

启动某个电机

关闭某个阀门

List<byte> datas = new List<byte>();
// 创建一个空的字节列表
datas.Add(0x01);     // 设备地址：1号设备
datas.Add(0x05);     // 功能码：05代表"写单线圈"
ushort addr = 11;    // 要控制的线圈地址：第11号线圈
datas.Add((byte)(addr/256));   // 地址高字节：11/256=0
datas.Add((byte)(addr%256));   // 地址低字节：11%256=11
//addr = 11：表示要控制第11号线圈（Modbus地址从0开始，实际设备可能从1开始编址）
//地址拆分：Modbus要求用两个字节表示地址
//addr/256= 0（高字节）
//addr%256= 11（低字节）
//最终地址字节：0x00 0x0B（十六进制）
datas.Add(0x00);     // 状态值高字节
datas.Add(0x00);     // 状态值低字节：0x0000表示OFF（关闭）
//关键点：写单线圈的状态值必须是以下两种格式之一：
//关闭线圈：0x0000（所有位都是0）
//打开线圈：0xFF00（高字节FF，低字节00）
datas = CRC16(datas);  // 计算并添加CRC校验码
SerialPort serialPort = new SerialPort("COM2",9600,Parity.None,8,StopBits.One);
serialPort.Open();
serialPort.Write(datas.ToArray(),0, datas.Count);  // 发送请求

示例

01 05 00 0B 00 00 CRC

写多线圈

#region 写多线圈
if (flag == 6)
{//它在通过串口，用Modbus RTU协议向地址为1的设备发送一条命令："请从第10号线圈开始，连续设置10个线圈的状态。具体状态是：只有第1个（10号）打开，
 //后面的9个（11-19号）全部关闭。"
    List<byte> datas=new List<byte>();
    datas.Add(0x01);//收件人地址​ (0x01): 告诉串口，这条命令是发给1号设备的。
    datas.Add(0x0F);//要做的事​ (0x0F): 功能码 0x0F就是"写多个线圈"的指令代码
    ushort addr = 10;
    datas.Add((byte)(addr/256));
    datas.Add((byte)(addr % 256));
    //你要从第10号线圈（开关）开始写。代码里 addr/256和 addr%256是把10这个数拆成高位和低位两个字节，是Modbus的标准格式。
    List<bool> status = new List<bool>()
    {
        true,false, false, false, false, false,false,false,false,false
    };
    datas.Add((byte)(status.Count / 256));
    datas.Add((byte)(status.Count % 256));
    //要操作几个开关​ (status.Count = 10): 你要一口气设置10个线圈的状态。
    //同样，把数字10拆成两个字节。
    List<byte> vbs=new List<byte>();
     // 准备一个空盒子，用来装打包好的字节
    int index = 0;
     // 当前正在操作的字节在盒子里的位置
    for (int i = 0; i < status.Count; i++) {
        //2. 循环处理每个开关
        if (i % 8 == 0)
            //每8个开关开一个新字节
            vbs.Add(0x00);
        // 就往盒子里放一个新的空字节（初始全是0）
        index = vbs.Count - 1;
        //当前操作的是盒子里最后一个字节
        if (status[i])//如果开关要打开，就在对应位置写1
        {
            byte temp=(byte)(1<<(i%8));
            //// 计算要写在哪一位
            //把1左移这么多位
            vbs[index] |= temp;
            //按位或运算，只把指定的位改成1，不影响其他位
        }
        else
        {

        }

    }
    //因为一个字节有8位，所以每8个开关状态被"压缩"成1个字节（8位二进制数）
    //。你的10个开关，需要2个字节来装。
    datas.Add((byte)vbs.Count);
    //告诉设备压缩包有多大​ ((byte)vbs.Count): 告诉设备，
    //后面紧跟的"状态压缩包"有 2个字节。
    datas.AddRange(vbs);
    datas = CRC16(datas);
    SerialPort serialPort= new SerialPort("COM2",9600,Parity.None,8,StopBits.One);
    serialPort.Open();
    serialPort.Write(datas.ToArray(),0,datas.Count);
}
#endregion

异常响应

"这是一个Modbus RTU主站的监控程序，它像雷达一样不停扫描设备，专门捕捉设备报错时的异常信号。"

List<byte> bytes = new List<byte>();
bytes.Add(1);           // 设备地址：1号设备
bytes.Add(0x03);        // 功能码：0x03 = 读保持寄存器
ushort addr = 5;        // 从第5号寄存器开始读
bytes.Add((byte)(addr/256));    // 地址高字节
bytes.Add((byte)(addr % 256));  // 地址低字节
ushort len = 4;         // 要读4个寄存器（每个寄存器2字节）
bytes.Add((byte)(len/256));     // 数量高字节
bytes.Add((byte)(len%256));     // 数量低字节
bytes = CRC16(bytes);   // 加上校验码
//翻译成白话："嘿，1号设备！我想从你的第5号寄存器开始，连续读取4个寄存器的值。"
while (true) {
    Thread.Sleep(50);  // 每次请求间隔50毫秒
    serialPort.DiscardOutBuffer();  // 清空输出缓存
    serialPort.Write(bytes.ToArray(),0,bytes.Count);  // 发送请求
    //这是主站在主动询问：每隔50ms就问一次设备："你那4个寄存器的值是多少？"
    List<byte> respBytes = new List<byte>();

// 等待完整响应：正常响应应该是 5 + 4×2 = 13 字节
while (respBytes.Count < len * 2 + 5)  // len=4, 4×2+5=13
{
    respBytes.Add((byte)serialPort.ReadByte());  // 一个字节一个字节地读

    // 🔴 异常检测关键代码！
    if(respBytes.Count == 5 && respBytes[1] > 0x80)
    {
        break;  // 发现异常响应，立即停止读取
    }
    Console.WriteLine(respBytes.Count);  // 打印当前已接收字节数
}

0x83= 0x03+ 0x80（功能码加0x80表示异常）

异常码示例：

0x01：非法功能码（设备不支持此功能）

0x02：非法数据地址（寄存器5不存在）

0x03：非法数据值（请求的数据数量不对）

开始循环
    ↓
等待50ms
    ↓
清空输出缓冲区
    ↓
发送读取请求（13字节）
    ↓
开始接收响应
    ↓
收到第5个字节时检查是否为异常响应
    ├── 如果是异常（0x83等）→ 立即停止接收
    └── 如果是正常（0x03）→ 继续收到13字节
    ↓
打印接收到的字节数
    ↓
清空输入缓冲区
    ↓
回到循环开始

Modbus ASCII

二进制数据 → ASCII字符串 → 发送 → 接收 → ASCII字符串 → 二进制数据 → 解析值

//这段代码使用 Modbus ASCII 协议通过串口向 1 号设备发送读取命令，要求从第 5 号寄存器开始连续读取 4 个寄存器的值，接收响应后将每个寄存器的 16 位数据解析为十进制数输出到控制台。
bytes.Add(0x01);        // 设备地址
bytes.Add(0x03);        // 功能码（读保持寄存器）
 ushort addr = 5;
bytes.Add((byte)(addr / 256));  // 地址高字节
bytes.Add((byte)(addr % 256));  // 地址低字节
ushort len = 4;
bytes.Add((byte)(len/256));     // 数量高字节
bytes.Add((byte)(len%256));     // 数量低字节
//此时的二进制数据：[0x01, 0x03, 0x00, 0x05, 0x00, 0x04]
// 将每个字节转换为两个十六进制字符
var bytesStrArray = bytes.Select(b => b.ToString("x2")).ToList();
// 结果为：["01", "03", "00", "05", "00", "04", "f3"]
//原始字节: [0x01, 0x03, 0x00, 0x05, 0x00, 0x04, 0xF3]
//转换为:   ["01", "03", "00", "05", "00", "04", "f3"]

// 拼接成完整的ASCII帧格式
string bytesStr = ":" + string.Join("", bytesStrArray) + "\r\n";
// 结果为：";010300050004f3\r\n"
//:     01   03  00      05    00    04   f3  \r\n
//↑     ↑    ↑   ↑       ↑     ↑      ↑   ↑
//开始 地址 功能 地址高 地址低 数量高 数量低 LRC 结束
//符    码                  校验   符
// 将字符串转换为ASCII编码的字节
byte[] asciiBytes = Encoding.ASCII.GetBytes(bytesStr);
serialPort.Write(asciiBytes.ToArray(), 0, asciiBytes.Length);
//字符: ':'  '0'  '1'  '0'  '3'  ...  '\r' '\n'
//ASCII: 0x3A 0x30 0x31 0x30 0x33 ... 0x0D 0x0A

// 接收响应：提前计算好响应长度
byte[] data = new byte[len * 4 + 11];
serialPort.Read(data, 0, data.Length);
//每个寄存器值：2字节 → 4个ASCII字符 = 4×4=16
//固定开销：地址(2)+功能码(2)+字节数(2)+LRC(2)+起始符(1)+结束符(2) = 11
string asciiStr = Encoding.ASCII.GetString(data, 0, data.Length);
// 假设接收的字节数组 data 包含：0x3A 0x30 0x31 0x30 0x33 ...
// 转换为字符串：":010308000A0014001E0028F2\r\n"
List<byte> dataBytes = new List<byte>();
//🔄 ASCII字符串转二进制数据
for (int i = 1; i < asciiStr.Length - 2; i += 2)
{//// i = 1：跳过 ':'（索引0）
// asciiStr.Length - 2：跳过 \r\n（最后两个字符）
    string temp = asciiStr[i].ToString() + asciiStr[i + 1].ToString();
    dataBytes.Add(Convert.ToByte(temp, 16));
    //两字符组合转换为字节：
    // 第一次循环：i=1
// temp = asciiStr[1] + asciiStr[2] = '0' + '1' = "01"
// Convert.ToByte("01", 16) → 0x01

// 第二次循环：i=3
// temp = asciiStr[3] + asciiStr[4] = '0' + '3' = "03"
// Convert.ToByte("03", 16) → 0x03
 for(int i = 3; i < dataBytes.Count-2; i += 2)
 {
     byte[] vb = new byte[2] { dataBytes[i + 1], dataBytes[i] };
     //2. 字节交换与合并
     //为什么交换？​ Modbus使用大端序（高位在前），而C#的BitConverter默认使用小端序（低位在前），交换后兼容C#处理
     ushort v = BitConverter.ToUInt16(vb);
     //将2字节数组转换为16位无符号整数
     Console.WriteLine(v);
     //打印每个寄存器的十进制值
 }

}

static List<byte> LRC(List<byte> value)
{//2. 计算LRC校验（不同于RTU的CRC）
    int sum = 0;
    for (int i = 0; i < value.Count; i++)
    {
        sum += value[i];  // 将所有字节相加
    }
    sum = sum % 256;      // 取模256
    sum = 256 - sum;      // 用256减去这个值
    value.Add((byte)sum); // 添加为校验码
    return value;
}

代码执行流程

构建请求帧：

向地址为 1的设备发送 0x03（读保持寄存器）命令

从寄存器地址 5开始，读取 4个寄存器的值

计算LRC校验码并添加到数据末尾

转换为ASCII格式：

将二进制数据转换为十六进制字符串（例如 0x01→ "01"）

添加起始符 :和结束符 \r\n，形成完整ASCII帧

发送请求：

打开COM2串口（波特率9600，无校验，8数据位，1停止位）

将ASCII字符串编码为字节并发送

接收响应：

预计算响应长度：4个寄存器 × 4字符 + 11固定字符 = 27字节

读取完整响应并转换为ASCII字符串

解析响应：

跳过起始符 :，忽略结束符 \r\n

每两个字符转换为一个字节（例如 "01"→ 0x01）

从第4个字节开始，每2字节为一个寄存器值

交换字节顺序（Modbus大端序 → C#小端序）并转换为十进制数输出

Modbus Tcp

这段代码试图通过 TCP/IP 协议​ 与 Modbus TCP 设备通信，发送读取寄存器请求。

List<byte> dataBytes = new List<byte>();
dataBytes.Add(0x01);  // 单元标识符（类似串口模式中的设备地址）
dataBytes.Add(0x03);  // 功能码：读保持寄存器
dataBytes.Add((byte)(addr / 256));  // 起始地址高字节
dataBytes.Add((byte)(addr % 256));  // 起始地址低字节
dataBytes.Add((byte)(len / 256));   // 寄存器数量高字节
dataBytes.Add((byte)(len % 256));   // 寄存器数量低字节
Socket socket = new Socket(AddressFamily.InterNetwork, SocketType.Stream, ProtocolType.Tcp);
socket.Connect("127.0.0.1", 502);  // 连接本地的Modbus TCP服务器（端口502）

//构建 Modbus TCP MBAP 头（
while (true)
{
    tid++;
    headerBytes.Add((byte)(tid / 256));
    headerBytes.Add((byte)(tid % 256));  //
    headerBytes.Add(0x00);
    headerBytes.Add(0x00);  // 协议标识符：0=Modbus协议
    headerBytes.Add((byte)(dataBytes.Count / 256));
    headerBytes.Add((byte)(dataBytes.Count % 256));  // 长度：后续字节数
    headerBytes.AddRange(dataBytes);  // 添加PDU数据
    socket.Send(headerBytes.ToArray());
}

正确的 Modbus TCP 通信流程：

构建PDU（包含单元标识符、功能码、地址、数量）

构建MBAP头（事务标识符、协议标识符、长度）

发送完整的请求帧

接收响应

解析MBAP头和PDU数据

处理寄存器值或异常响应

是泛型类型参数，它表示这个类可以处理任意类型的数据，使用时用实际类型（如int、string等）替换T，使该类具有类型安全和代码复用的特性。

属性是对外暴露的数据接口，通过get/set访问器封装对私有字段的安全访问，可以添加逻辑控制。

构造方法是在使用 new 关键字创建对象时自动调用的专属初始化方法，其方法名必须与类名完全相同，用于设置对象的初始状态。

对象的初始状态指的是对象在内存中被创建后、执行任何自定义初始化代码前，其属性根据类型自动获得的默认值（如数字为0、布尔为false、引用为null），或是通过构造方法、初始化块显式赋予的初始值。

构造方法的核心作用是在使用 new 关键字创建对象时，自动执行，为这个新对象进行初始化工作，确保对象在诞生时就拥有一个确定的、合理的初始状态。

基方法是基类中定义的、供子类直接调用的通用实现；虚方法则是基类中声明但允许子类按需重写的、具有默认行为的方法；重写就是子类用override关键字覆盖基类虚方法的实现，以提供特定于子类的行为。
