Unity3d实时读取Modbus RTU数据

1.首先要了解Modbus RTU是什么？

Modbus 是一种通信协议，用于在电子设备之间传输数据，最早由 Modicon（现为施耐德电气的一部分） 在1979年提出。它非常简单、开放，并且广泛用于工业自动化系统。

RTU 是 Modbus 的一种传输模式，全称是 Remote Terminal Unit（远程终端单元）模式。

• 它使用 二进制形式（而非 ASCII 字符）传输数据。

• 数据包紧凑，传输效率高。

• 常用于串口通信（RS-232、RS-485）。

所以，Modbus RTU 就是 Modbus 协议的一种实现方式，通常用于工业设备之间通过串口进行高效通信。

大白话就是：工业版的普通话，各个工业设备想要交流要使用的一种语言。

2.Modbus RTU 功能码

一个标准的 Modbus RTU 数据帧包括以下部分：

部分	长度	说明
地址（Slave Address）	1 字节	指定从设备编号（1~247）
功能码（Function Code）	1 字节	表示操作类型（读/写寄存器/线圈）
数据（Data）	N 字节	要读写的寄存器地址、数量及实际值
CRC 校验（CRC Check）	2 字节	错误检测，保证通信可靠性

例如：01 03 02 01 00 01 D5 CA

• 01：设备地址 1

• 03：功能码 3（读取保持寄存器）

• 02 01：寄存器起始地址

• 00 01：读取数量

• D5 CA：CRC 校验

3.通信特点

主从模式：一个主机（Master）控制一个或多个从设备（Slave）。

半双工通信（RS-485）：只能一端发送，另一端接收。

效率高：RTU 数据压缩，不像 ASCII 模式每个字节用两倍空间传输。

距离远：在 RS-485 上，可靠传输可达 1200 米左右。

说白了就是你需要主动发送数据请求，它才会回应数据，它不会主动回应给你数据的，比如你说现在温度是多少（发送：：01 03 02 01 00 01 D4 72），它回答现在23℃（读取到数据：：01 03 02 01 F0 B9 90即：（0x01F0，496）

它不会自己跑出来告诉你"我现在是 25.3℃"，除非你问它。

如果你需要实时获取温度或者距离，你就要不停的发送，不停的读取。

一般频率是0.02s-2s看具体手册和个人需求。

4.Unity3d获取数据：

Player Settings -> Api Compatibility Level -> .NET Standard 2.0 或 .NET Framework

启用 Allow 'unsafe' Code（部分串口库需要）

仅支持 Windows Standalone（Android/iOS 需原生插件，WebGL 不支持）

完整脚本如下：根据自己的文档适当调整发送数据

using UnityEngine;
using UnityEngine.UI;
using System.IO.Ports;
using System;
using System.Text;
using System.Threading;

public class TestModbusRTU : MonoBehaviour
{
    // ========== INSPECTOR 配置区（关键参数全暴露）==========
    [Header("🔌 串口配置")]
    [Tooltip("设备管理器中查看的COM端口")]
    public string portName = "COM3";
    [Tooltip("波特率：9600/19200/38400/115200")]
    public int baudRate = 9600;
    [Tooltip("校验位：与设备说明书严格一致！")]
    public Parity parity = Parity.None;
    [Tooltip("停止位")]
    public StopBits stopBits = StopBits.One;
    [Tooltip("读取超时(毫秒)，建议≥2000")]
    public int readTimeout = 3000;
    [Tooltip("RS485设备必开：控制收发方向")]
    public bool enableRTS = false;
    [Tooltip("部分设备需开启")]
    public bool enableDTR = true;

    [Header("🤖 Modbus 参数")]
    [Tooltip("从站地址(十进制)")]
    public byte slaveAddress = 1;
    [Tooltip("寄存器地址(十进制)，示例：513=0x0201")]
    public ushort registerAddress = 513;
    [Tooltip("固定读1个寄存器（返回2字节）")]
    public ushort registerCount = 1;

    [Header("🖥️ UI 绑定")]
    public Text statusText;      // 状态提示
    public Text valueText;       // 数据显示
    public Text debugLogText;    // 诊断日志（可选）
    public Button readButton;    // 读取按钮

    // ========== 内部状态 ==========
    private SerialPort serialPort;
    private bool isReading = false;
    private StringBuilder logBuffer = new StringBuilder();
    private const int RESPONSE_LENGTH = 7; // 1+1+1+2+2

    // ========== UNITY LIFECYCLE ==========
    void Start()
    {
        InitializeUI();
        InitializeSerialPort();

        if (readButton != null)
            readButton.onClick.AddListener(OnReadButtonClicked);
        else
            Debug.LogWarning("⚠️ ReadButton 未绑定，需手动调用 StartRead()");
    }

    void OnDestroy()
    {
        CloseSerialPort();
    }

    // ========== 初始化 ==========
    void InitializeUI()
    {
        if (statusText != null) statusText.text = "⏳ 初始化中...";
        if (valueText != null) valueText.text = "N/A";
        if (debugLogText != null) debugLogText.text = "诊断日志:\n";
        AppendLog($"[SYS] 脚本启动 | 目标设备: {slaveAddress} | 寄存器: {registerAddress}");
    }

    void InitializeSerialPort()
    {
        try
        {
            // 关闭旧端口（避免重复打开）
            if (serialPort != null && serialPort.IsOpen) CloseSerialPort();

            serialPort = new SerialPort(
                portName,
                baudRate,
                parity,
                8, // 数据位固定为8（Modbus RTU标准）
                stopBits
            )
            {
                ReadTimeout = readTimeout,
                WriteTimeout = 2000,
                DtrEnable = enableDTR,
                RtsEnable = enableRTS,
                Handshake = Handshake.None
            };

            serialPort.Open();
            Thread.Sleep(100); // 等待驱动稳定

            // 清空缓冲区
            if (serialPort.IsOpen)
            {
                serialPort.DiscardInBuffer();
                serialPort.DiscardOutBuffer();
            }

            string configStr = $"波特率:{baudRate} | {parity} | 8数据位 | {stopBits} | DTR:{enableDTR} | RTS:{enableRTS}";
            UpdateStatus($"✅ 串口 {portName} 已打开\n{configStr}", Color.green);
            AppendLog($"[串口] {portName} 打开成功 | {configStr}");
            AppendLog($"[诊断] 初始缓冲区: In={serialPort.BytesToRead} Out={serialPort.BytesToWrite}");
        }
        catch (Exception e)
        {
            string errorMsg = $"❌ 串口打开失败: {e.Message}\n请检查:\n1. 端口是否被占用\n2. 驱动是否安装\n3. 以管理员身份运行Unity";
            UpdateStatus(errorMsg, Color.red);
            AppendLog($"[错误] {errorMsg}");
            Debug.LogError($"[串口初始化] {e}");
        }
    }

    void CloseSerialPort()
    {
        if (serialPort != null)
        {
            if (serialPort.IsOpen) serialPort.Close();
            serialPort.Dispose();
            serialPort = null;
            AppendLog("[串口] 已安全关闭");
        }
    }

    // ========== 外部触发 ==========
    public void OnReadButtonClicked()
    {
        if (isReading)
        {
            AppendLog("[警告] 读取中，请稍后再试");
            return;
        }

        if (serialPort == null || !serialPort.IsOpen)
        {
            UpdateStatus("⚠️ 串口未打开！点击重试或检查配置", Color.yellow);
            InitializeSerialPort(); // 尝试重连
            return;
        }

        StartCoroutine(ReadModbusData());
    }

    // ========== 核心通信流程（含超时修复）==========
    System.Collections.IEnumerator ReadModbusData()
    {
        isReading = true;
        UpdateStatus("📡 构建请求帧...", Color.cyan);
        AppendLog($"\n[请求] 地址:{slaveAddress} | 寄存器:{registerAddress} | 计数:{registerCount}");

        // 1. 清空缓冲区 + 帧间隔等待（Modbus RTU关键！）
        serialPort.DiscardInBuffer();
        serialPort.DiscardOutBuffer();
        yield return new WaitForSecondsRealtime(0.05f); // ≥3.5字符时间（9600波特率≈4ms）

        // 2. 构建请求帧
        byte[] requestFrame = BuildRequestFrame();
        if (requestFrame == null)
        {
            UpdateStatus("❌ 帧构建失败", Color.red);
            isReading = false;
            yield break;
        }
        LogFrame("📤 发送帧", requestFrame);

        // 3. 发送数据
        try
        {
            serialPort.Write(requestFrame, 0, requestFrame.Length);
            AppendLog($"[发送] 已写入 {requestFrame.Length} 字节");
        }
        catch (Exception e)
        {
            UpdateStatus($"❌ 发送失败: {e.Message}", Color.red);
            AppendLog($"[错误] 发送异常: {e.Message}");
            isReading = false;
            yield break;
        }

        // 4. ⚠️ 关键：等待设备响应时间（RTU要求）
        yield return new WaitForSecondsRealtime(0.15f); // 根据波特率调整：9600≈150ms

        // 5. 读取响应
        byte[] response = new byte[RESPONSE_LENGTH];
        int totalRead = 0;
        DateTime startTime = DateTime.Now;
        AppendLog($"[接收] 开始读取 (超时:{readTimeout}ms)");

        try
        {
            while (totalRead < RESPONSE_LENGTH &&
                   (DateTime.Now - startTime).TotalMilliseconds < readTimeout)
            {
                if (serialPort.BytesToRead > 0)
                {
                    int bytesRead = serialPort.Read(response, totalRead, RESPONSE_LENGTH - totalRead);
                    totalRead += bytesRead;
                    AppendLog($"[接收] 累计读取 {totalRead}/{RESPONSE_LENGTH} 字节");
                }
                //yield return null; // 释放主线程
            }

            if (totalRead != RESPONSE_LENGTH)
            {
                // 尝试读取残余数据用于诊断
                int remaining = serialPort.BytesToRead;
                if (remaining > 0)
                {
                    byte[] partial = new byte[remaining];
                    serialPort.Read(partial, 0, remaining);
                    LogFrame($"⚠️ 响应不完整! 仅收到 {totalRead}+{remaining} 字节", partial);
                }
                throw new TimeoutException($"期望{RESPONSE_LENGTH}字节，实际{totalRead}");
            }

            LogFrame("📥 完整响应", response);
        }
        catch (TimeoutException te)
        {
            string msg = $"⏱️ 读取超时! (收到 {totalRead}/{RESPONSE_LENGTH} 字节)";
            UpdateStatus(msg, Color.red);
            AppendLog($"[超时] {te.Message} | 缓冲区剩余: {serialPort.BytesToRead} 字节");
            AppendLog("[诊断建议]\n1. 检查设备地址/波特率/校验位\n2. 用Modbus Poll测试硬件\n3. RS485确认A/B线接反?");
            isReading = false;
            yield break;
        }
        catch (Exception e)
        {
            UpdateStatus($"❌ 读取异常: {e.Message}", Color.red);
            AppendLog($"[异常] {e.GetType().Name}: {e.Message}");
            isReading = false;
            yield break;
        }

        // 6. 验证响应
        if (!ValidateResponse(response))
        {
            isReading = false;
            yield break;
        }

        // 7. 解析数据（大端序）
        ushort value = (ushort)((response[3] << 8) | response[4]);
        valueText.text = $"{value} (0x{value:X4})";
        UpdateStatus($"✅ 读取成功 | 值: {value}", Color.green);
        AppendLog($"[解析] 寄存器[{registerAddress}] = {value} (十进制) | 0x{value:X4} (十六进制)");

        isReading = false;
    }

    // ========== 帧构建与验证 ==========
    byte[] BuildRequestFrame()
    {
        try
        {
            byte[] baseFrame = new byte[]
            {
                slaveAddress,
                0x03, // 功能码：读保持寄存器
                (byte)(registerAddress >> 8),
                (byte)(registerAddress & 0xFF),
                (byte)(registerCount >> 8),
                (byte)(registerCount & 0xFF)
            };

            ushort crc = CalcCRC16(baseFrame, baseFrame.Length);
            byte[] fullFrame = new byte[baseFrame.Length + 2];
            Buffer.BlockCopy(baseFrame, 0, fullFrame, 0, baseFrame.Length);
            fullFrame[baseFrame.Length] = (byte)(crc & 0xFF);   // 低字节
            fullFrame[baseFrame.Length + 1] = (byte)(crc >> 8); // 高字节
            return fullFrame;
        }
        catch (Exception e)
        {
            AppendLog($"[帧构建] 错误: {e.Message}");
            return null;
        }
    }

    bool ValidateResponse(byte[] resp)
    {
        // 检查长度
        if (resp.Length < RESPONSE_LENGTH)
        {
            AppendLog($"[验证] 响应长度错误: {resp.Length} < {RESPONSE_LENGTH}");
            return false;
        }

        // 检查从站地址
        if (resp[0] != slaveAddress)
        {
            AppendLog($"[验证] 从站地址不匹配! 期望:{slaveAddress:X2}, 实际:{resp[0]:X2}");
            return false;
        }

        // 检查功能码（异常响应：0x83）
        if (resp[1] == 0x83)
        {
            AppendLog($"[验证] 设备返回异常! 错误码: 0x{resp[2]:X2} (参考Modbus异常码)");
            return false;
        }
        if (resp[1] != 0x03)
        {
            AppendLog($"[验证] 功能码错误! 期望:03, 实际:{resp[1]:X2}");
            return false;
        }

        // 检查字节数
        if (resp[2] != registerCount * 2)
        {
            AppendLog($"[验证] 数据长度错误! 期望:{registerCount * 2}, 实际:{resp[2]}");
            return false;
        }

        // CRC校验
        if (!ValidateCRC(resp, RESPONSE_LENGTH))
        {
            AppendLog("[验证] CRC校验失败!");
            return false;
        }

        AppendLog("[验证] 响应帧校验通过 ✓");
        return true;
    }

    // ========== CRC16 (Modbus标准) ==========
    ushort CalcCRC16(byte[] data, int length)
    {
        ushort crc = 0xFFFF;
        for (int i = 0; i < length; i++)
        {
            crc ^= data[i];
            for (int j = 0; j < 8; j++)
            {
                if ((crc & 1) == 1)
                    crc = (ushort)((crc >> 1) ^ 0xA001);
                else
                    crc >>= 1;
            }
        }
        return crc;
    }

    bool ValidateCRC(byte[] data, int length)
    {
        if (length < 2) return false;
        ushort calc = CalcCRC16(data, length - 2);
        ushort recv = (ushort)((data[length - 1] << 8) | data[length - 2]);
        bool valid = calc == recv;
        if (!valid) AppendLog($"[CRC] 计算:0x{calc:X4} | 接收:0x{recv:X4}");
        return valid;
    }

    // ========== UI 与日志辅助 ==========
    void UpdateStatus(string message, Color color)
    {
        if (statusText != null)
        {
            statusText.text = message;
            // 如需动态改色，需确保Text组件支持（使用Outline或自定义Shader）
        }
    }

    void LogFrame(string prefix, byte[] data)
    {
        if (data == null || data.Length == 0) return;
        string hex = BitConverter.ToString(data).Replace("-", " ");
        string log = $"{prefix}: {hex}";
        AppendLog(log);
        Debug.Log($"[Modbus] {log}");
    }

    void AppendLog(string message)
    {
        logBuffer.AppendLine(message);
        if (debugLogText != null)
        {
            // 限制日志长度（防内存溢出）
            if (logBuffer.Length > 2000)
                logBuffer.Remove(0, logBuffer.Length - 2000);
            debugLogText.text = logBuffer.ToString();
        }
    }
}

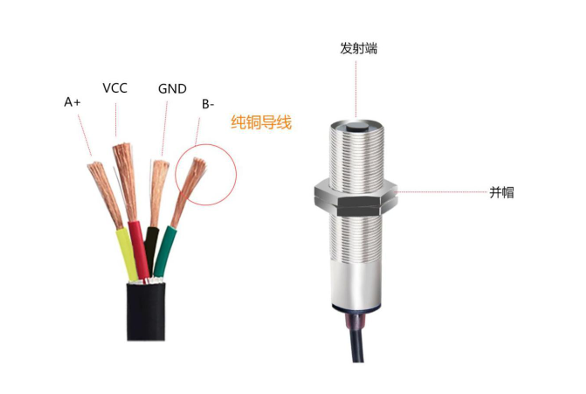

5.这是本人使用的距离传感器获取数据经验，有需要的可以随时交流讨论
