基于DMRS的波束赋形
在基于DMRS的波束赋形方法中，O-DU按slot为每个用户组向O-RU提供DMRS配置信息。O-RU使用该信息从上行链路接收数据中提取DMRS数据，然后基于提取的DMRS数据，计算波束赋形权重，或计算采用均衡的波束赋形权重，并将这些权重应用于相关的上行链路PUSCH数据。
与基于SRS权重的波束赋形相比，基于DMRS权重的波束赋形可以提升PUSCH的性能，这是因为权重是基于与PUSCH数据和可选DMRS数据所经历的完全相同的干扰环境，并反映在DMRS数据中的。
同时，可以预期上行链路的前传吞吐量会降低，因为在上行前传中传输用户数据层，而非空间流，数据层通常比空间流更少。此外，省略从O-DU到O-RU的上行链路波束赋形权重传输，也可以降低下行链路的前传吞吐量。
关于基于DMRS的波束赋形的更详细描述，参考基于DMRS的波束赋形（DMRS-BF）章节中的介绍。
SINR报告
当使用DMRS-BF-EQ（基于DMRS的采用均衡的波束赋形），并且未启用向O-DU发送DMRS symbol时，对于O-DU，后均衡SINR（信号与干扰加噪声比）是非常有用的。如果O-RU的RX端点被配置为DMRS-BF-EQ，并且未启用发送DMRS symbol，或O-RU支持同时发送DMRS symbol和SINR数据，则O-DU可以启用SINR报告。
如果启用SINR报告，O-DU应遵循O-RU通过M平面在supported-sinr-resolutions列表中报告的每个RX端点类型的能力，设置一对M平面参数，来配置频率和时间上的SINR报告分辨率：
- sinr-per-prb，每个PRB的SINR值数量。
- sinr-slot-mask，以整数表示的位掩码。在每个slot的SINR报告中，每个bit指示对应symbol是否启用SINR报告。
如果O-RU支持由O-RU控制SINR报告的时间分辨率（参见M平面YANG功能ORU-CONTROL-SINR-TIME-RESOLUTION），并且O-DU配置为使用它（O-DU应同时启用SINR报告和O-RU控制SINR报告的时间分辨率，分别通过设置sinr-reporting-enabled为true来启用SINR报告，通过设置oru-control-sinr-time-resolution-enabled为true来启用O-RU控制SINR报告的时间分辨率），则O-DU应该配置O-RU可以动态使用的sinr-slot-mask值的列表（通过M平面参数sinr-slot-masks）。
O-RU将从配置的列表中为每个SINR报告选择并使用其中一个sinr-slot-mask值。使用的sinr-slot-mask值在每个ST9消息的common报头中指示，并应用于ST9消息的所有section中的SINR报告。使用不同sinr-slot-mask值的SINR报告应在不同的ST9消息中发送。
如果使用配置的sinr-slot-mask值列表，应遵循O-RU通过M平面在supported-sinr-resolutions列表中报告的每个RX端点类型的能力。配置列表中的任何sinr-slot-mask值都应该是supported-sinr-resolutions列表中列出的值之一。
如果O-RU支持由O-DU控制SINR报告的频率分辨率，并且O-DU配置为使用它，则O-DU可以通过SE28向O-RU配置SINR报告在频率中的分辨率，并且O-RU应该使用在SE28中收到的numSinrPerPrb值，作为SINR报告的频率分辨率。使用的numSinrPerPrb值在每个ST9消息的common报头中指示，并应用于ST9消息的所有section中的SINR报告。使用不同numSinrPerPrb值的SINR报告应在不同的ST9消息中发送。
当任何用户组中调度的数据层数量不超过sinr-max-data-layers中报告的最大值时，M平面列表supported-sinr-resolutions中的条目传递了O-RU支持的sinr-per-prb和sinr-slot-mask值的组合。supported-sinr-resolutions列表中的条目包括：
- 一个sinr-per-prb值的列表
- 一个O-RU支持的sinr-slot-mask值的列表，sinr-slot-mask值的列表为空指示支持每一种mask
- 一个sinr-max-data-layers，指示supported-sinr-resolutions中的条目适用的最大数据层数
sinr-per-prb的值应该是12的整数除数，即，1,2,3,4,6或12。
sinr-slot-mask的值应该是以整数表示的bitmask，表示bit m，m=0,1,2,...,13，其中最低有效位
表示symbol 0，即空口中一个slot内最早到达的symbol。如果
=1，指示在symbol m中报告SINR。否则，如果
=0，指示在symbol m中不报告SINR。
一个支持DMRS-BF-EQ的端点，对于任何支持的数据层数量，应支持至少"每个slot每个PRB一个SINR值"的SINR分辨率，即sinr-per-prb = 1，sinr-slot-mask = 1。
配置SINR报告后，O-RU应为请求DMRS-BF-EQ接收的每一层，每个PRB和每个slot，向O-DU报告SINR。后续会说明SINR报告的时间和频率分辨率的更多细节。O-RU应使用特定于该层的eAxC，在ST9 C平面消息中向O-DU发送该层特定的SINR数据。本文后续的描述考虑了一个eAxC（一层），相同的描述应该适用于每个具有DMRS-BF-EQ接收请求的eAxC。
ST9中传输的SINR数据与均衡后的IQ数据一起用于解调和解码。ST9中的SINR数据与U平面中的IQ数据有很多共同属性：
- SINR数据报告遵循U平面/C平面定时中为上行链路U平面定义的时间约束，这是为了避免影响解调时延
- SINR数据格式遵循U平面的格式，以允许数据section应用层分段和低延迟处理
- C平面和U平面耦合的方法适用于SINR数据，就像ST9承载上行链路U平面数据一样。虽然ST9 section报头包括参数startPrbu和numPrbu，以使C平面和U平面耦合方法应用于ST9，但参数的值不需要与U平面消息中的值相同，例如，当应用层分段用于U平面或ST9时。
与DMRS-BF相关的U平面symbol重排中定义的每个窗口的symbol重排和每个section的tx窗口重新分配，是改变上行链路U平面消息中symbol数据顺序的方法，该方法也适用于传输SINR数据的消息，与U平面消息具有相同的方式。更多细节参考U平面/C平面定时，以及SE25中的说明。携带SINR数据的C平面消息应由O-RU在U平面/C平面定时中定义的发送窗内传输，以下限制仅适用于SINR数据报告中使用的每个窗口的symbol重排：
- 当O-RU端点支持DMRS-BF-EQ，每个窗口的symbol重排，以及DMRS symbol和SINR数据同时发送，并且该端点配置了DMRS-BF-EQ，并启用DMRS symbol发送时，允许同时启用每个窗口的symbol重排和SINR数据报告。
- 当O-RU端点支持DMRS-BF-EQ和不发送DMRS symbol时每个窗口的symbol重排，并且该端点配置了DMRS-BF-EQ，但没有启用DMRS symbol发送时，允许同时启用每个窗口的symbol重排和SINR数据报告。
注：上述对于每个窗口symbol重排所定义的限制不适用于每个section的tx窗口重新分配。
除非另有说明，否则后续描述和示例假定不使用每个窗口的symbol重排和每个section的tx窗口重新分配。
ST9消息的数据section中传输的SINR数据与C平面消息中DMRS-BF-EQ接收的指令是耦合的。SINR数据与U平面中传输的IQ数据有很多相同的属性，因此，SINR报告使用C平面和U平面耦合中描述的耦合方法之一，并且在应用耦合方法时，ST9 C平面消息应被视为U平面消息。因此，请求使用DMRS-BF-EQ进行UL接收的C平面消息和传输所请求的UL PRB的SINR数据的ST9 C平面消息是耦合的。
ST9消息的数据section报头中的参数sectionId，rb，symInc，startPrbu，numPrbu按U平面消息数据section报头中相应的参数处理。如果C平面消息请求非连续PRB范围的DMRS-BF接收，则应在单独的ST9 section中传输每个连续PRB范围的SINR数据。这不限制通过频率和时间耦合中定义的优化，当使用适当的耦合方法时，优化适用于ST9，这种情况下，频率和时间耦合中为U平面消息定义的规则适用于ST9消息。
根据M平面参数sinr-slot-mask中配置的SINR时间分辨率，或者如果O-RU支持由O-RU控制SINR报告的时间分辨率，并由O-DU启用，则由O-RU决定并在ST9消息中指示SINR时间分辨率，SINR数据在每个slot被报告一次或多次。当O-RU支持由O-RU控制SINR报告的时间分辨率并由O-DU启用时，O-RU应对一个slot中相同UE的层的所有PRB和symbol使用相同的时间分辨率，无论UE是在一个用户组，还是在多个用户组中调度。
当 = 1时，O-RU应在ST9消息中报告symbol S + m的SINR数据，这里m = 0,...,M - S，其中S和M分别是分配给UE请求DMRS-BF-EQ接收的第一个和最后一个symbol。
为symbol S + m报告的SINR数据适用于：
- 当m = M - S（分配的最后一个symbol）或
= 1（为接下来的symbol配置了SINR数据报告）时，仅适用于symbol S + m。可以理解为，当前是分配的最后一个symbol，或下一个symbol也配置了SINR数据报告时，当前的SINR数据报告仅适用于当前的symbol。
- 当symbol S + m + 1，S + m + 2，...都没有配置SINR数据报告时，即
如果sinr-slot-mask值中相应的bit =1，并且为symbol S + m报告的SINR适用于任何包含PUSCH数据的symbol，则O-RU应报告symbol S + m的SINR。如果sinr-slot-mask值中相应的bit
=0，或为symbol S + m报告的SINR适用的所有symbol都不包含PUSCH数据，则O-RU不应报告symbol S + m的SINR。
无论SINR报告粒度如何，SINR计算的实现是O-RU的选择。例如，当SINR报告的粒度是每两个RE和每两个symbol时，SINR的计算可以使用报告的RE范围和symbol范围之内的RE和symbol，也可以使用报告的RE范围和symbol范围之外的RE和symbol。
示例1：在sinr-slot-mask = 0x0001 (00 0000 0000 0001b)，以及整个slot请求DMRS-BF-EQ接收的情况下，为PRB报告的SINR值适用于整个slot（slot内所有symbol），并在symbolId = 0的消息中发送。

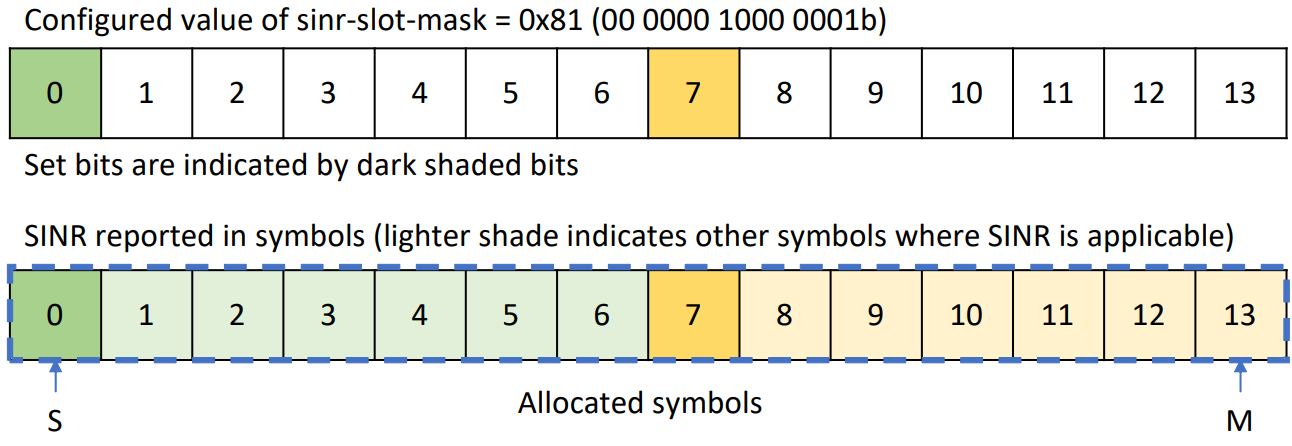

示例2：在sinr-slot-mask = 0x0081 (00 0000 1000 0001b)，以及整个slot请求DMRS-BF-EQ接收的情况下，为PRB报告的SINR值分别适用于半个slot，即，在symbolId = 0的消息中发送的SINR报告适用于前半个slot中的symbol，在symbolId = 7的消息中发送的SINR报告适用于后半个slot中的symbol。
示例3：在sinr-slot-mask = 0x3FFF (11 1111 1111 1111b)，以及整个slot请求DMRS-BF-EQ接收的情况下，为PRB报告的SINR值仅适用于各自的symbol，如果PUSCH与DMRS在symbol中复用，则SINR报告在symbolId 0到13中分别发送。对于PUSCH未与DMRS复用的symbol，则不需要为DMRS symbol发送SINR报告。
示例4：在sinr-slot-mask = 0x3FFF (11 1111 1111 1111b)，以及symbol 7到13请求DMRS-BF-EQ接收的情况下，为PRB报告的SINR值仅适用于各自的symbol，如果PUSCH与DMRS在symbol中复用，则SINR报告在symbolId 7到13中分别发送。对于PUSCH未与DMRS复用的symbol，则不需要为DMRS symbol发送SINR报告。

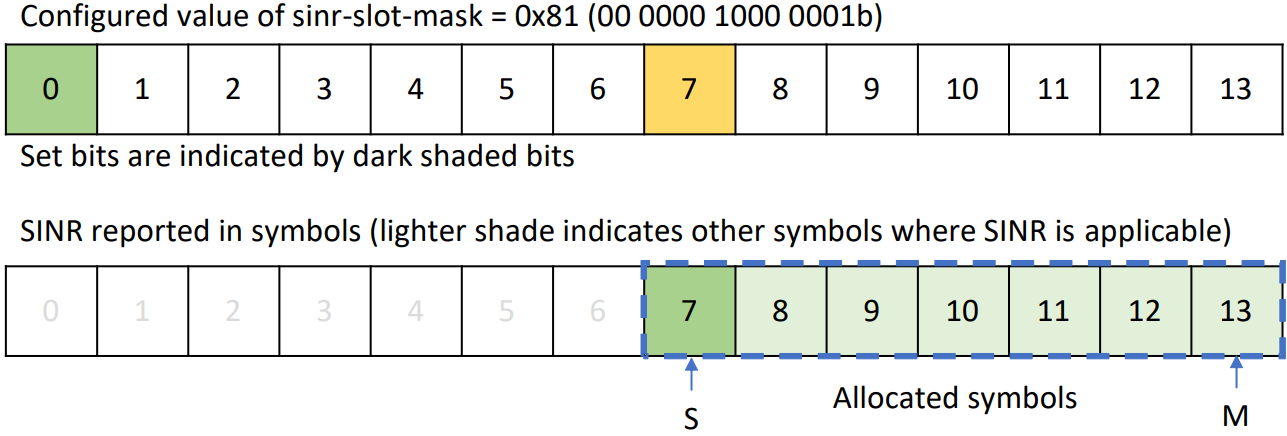

示例5：在sinr-slot-mask = 0x0081 (00 0000 1000 0001b)，以及symbol 7到13请求DMRS-BF-EQ接收的情况下，为PRB报告的SINR值仅适用于symbol 7到13，并且在symbolId = 7的消息中发送。需要注意的是，sinr-slot-mask中的最低bit对应请求DMRS-BF-EQ接收的最低symbol编号，即=1发送的SINR报告在symbolId = 7的消息中发送。

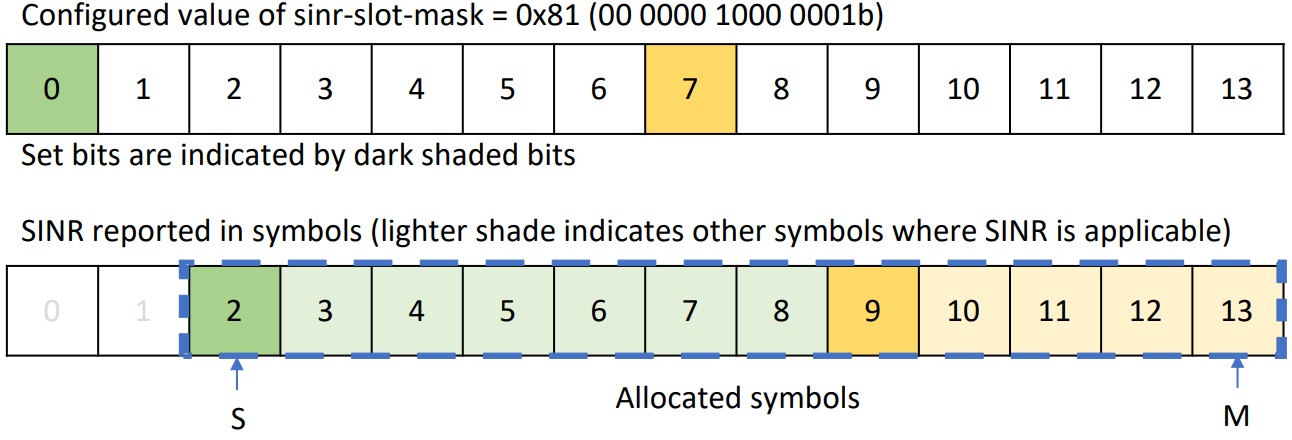

示例6：在sinr-slot-mask = 0x0081 (00 0000 1000 0001b)，以及symbol 2到13请求DMRS-BF-EQ接收的情况下，为PRB报告的SINR值仅适用于symbol 2到13，并且在symbolId = 2和symbolId = 9的消息中发送。即，在symbolId = 2的消息中发送的SINR报告适用于symbol 2到8，在symbolId = 9的消息中发送的SINR报告适用于symbol 9到13。
示例7：在sinr-slot-mask = 0x0891 (00 1000 1001 0001b)，以及symbol 3到13请求DMRS-BF-EQ接收的情况下，为PRB报告的SINR值仅适用于symbol 3到13，并且在symbolId = 3，symbolId = 7和symbolId = 10的消息中发送。在symbolId = 3的消息中发送的SINR报告适用于symbol 3到6，在symbolId = 7的消息中发送的SINR报告适用于symbol 7到9，在symbolId = 10的消息中发送的SINR报告适用于symbol 10到13。
根据配置的SINR频率分辨率，每个PRB报告sinr-per-prb个SINR值。每个报告的SINR值适用于将PRB（12个子载波）划分为sinr-per-prb个子载波块后得到的子载波范围。划分后的子载波块包含相同数量的连续子载波，即每个子载波块由12/sinr-per-prb个子载波组成。
按照SINR值的存在顺序，将SINR值应用于子载波块，即，处于最低频率的子载波块应用PRB中的第一个SINR值。O-RU应使用配置的频率分辨率报告SINR，与DMRS配置以及子载波块是否包含PUSCH无关。
示例8：在sinr-per-prb = 1的情况下，每个PRB报告一个SINR值。为PRB报告的SINR值应用于整个PRB（12个子载波）。
示例9：在sinr-per-prb = 2的情况下，每个PRB报告两个SINR值。为PRB报告的SINR值分别应用于半个PRB（6个子载波的子载波块）。即，第一个SINR值应用于子载波0到5，第二个SINR值应用于子载波6到11。
示例10：在sinr-per-prb = 12的情况下，每个PRB报告12个SINR值。为PRB报告的SINR值分别应用于PRB中的每个子载波。即，第一个SINR值应用于子载波0，第二个SINR值应用于子载波1，第三个SINR值应用于子载波2，以此类推。
SINR数据的格式是静态的，即，通过M平面作为载波创建的一部分进行配置。SINR数据格式的配置独立于上行链路U平面IQ数据的配置。O-RU应该通过在M平面参数中列出支持的参数组合，来报告支持的SINR数据格式。参数组合中包括：
- sinr-compression-method：压缩方法，块浮点或非压缩。
- sinr-bitwidth：位宽。
- sinr-block-size：可选的数据块大小。
省略数据块大小表示SINR数据格式没有零填充，即，没有将每个PRB的值数量与数据块大小对齐。
O-RU应支持没有数据块大小的块浮点，即，为每个PRB报告sinr-per-prb个SINR值，不做零填充，不需要将每个PRB的值数量与大于sinr-per-prb的数据块大小对齐。O-RU可以支持具有数据块大小的非压缩和块浮点格式。
O-DU通过M平面，使用M平面参数sinr-compression-method，sinr-bitwidth和sinr-block-size配置SINR数据的格式，以选择支持的压缩方法，位宽和可选的数据块大小的组合。如果O-DU配置了数据块大小，则O-DU应确保配置的数据块大小足够传输配置的SINR值的数量，即，确保sinr-block-size ≥ sinr-per-prb。
O-RU应使用M平面参数sinr-reference-level-min和sinr-reference-level-max报告支持的SINR参考基准范围。O-DU应通过M平面参数sinr-reference-level-config（单位dB）配置SINR参考基准。O-RU在只读的M平面参数sinr-reference-level-used中报告使用的SINR参考基准（sinr-reference-level-config的最佳近似值）。
对于一个slot中的每个SINR报告，以及请求DMRS-BF-EQ接收的每个PRB，后均衡SINR值按照以下过程打包到ST9消息的PRB字段中。
为了应用块浮点压缩过程，SINR值（实数）被映射到压缩过程中期望的复数fPRB。
For k = 0 to 11:
if 2k < N
Re(fPRB(k+1)) =
else
Re(fPRB(k+1)) = 0
if 2k+1 < N
Im(fPRB(k+1)) =
else
Im(fPRB(k+1)) = 0
即，按照实部，虚部，实部，虚部交替的方式映射SINR值。
其中，
- N是通过M平面参数sinr-per-prb配置的每个PRB的SINR值的数量。
- fPRB(k)，k = 1,2,...,12，是压缩算法的复数输入值。
- Re(x)和Im(x)分别是复数x的实部和虚部。
通过M平面配置的SINR数据的格式参数，块浮点压缩中为U平面定义的IQ压缩应用于fPRB。压缩后输出的cPRB（12个复数值）被映射到ST9中的参数。
For k = 0 to floor((Z-1)/2):
if 2k < Z
if 2k+1 < Z
即，按照压缩后的实部，虚部，实部，虚部交替的方式，映射回SINR值。
其中，
- 如果未配置sinr-block-size，Z是通过M平面参数sinr-per-prb配置的每个PRB的SINR值的数量；如果配置了sinr-block-size，Z是通过M平面参数sinr-block-size配置的SINR数据块的大小。
- floor(x)是小于或等于x的最大整数，即下取整。
- cPRB(k)，k = 1,...,12，是压缩后的复数，即块浮点压缩算法的输出。
- Re(x)和Im(x)分别是复数x的实部和虚部。
对于每个PRB，有一个sinrCompParam和N个SINR值 ，z = 0,...,N-1。当配置sinr-block-size时，如果Z > N，则将Z - N个0值添加到
，z = N,...,Z-1。如果需要为下一个PRB对齐字节边界，则在每个PRB的最后一个
之后添加0 bit，以补足字节。

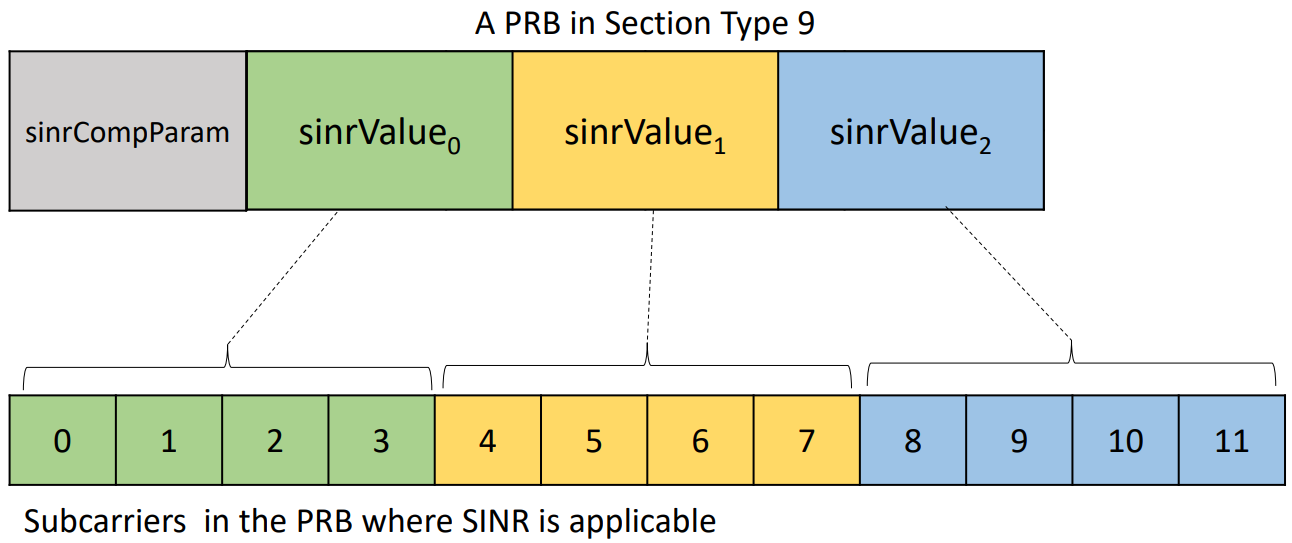

示例11：如果sinr-per-prb = 3且未配置sinr-block-size，则ST9 section中的一个PRB将包括sinrCompParam，第一个SINR值 ，第二个SINR值
和第三个SINR值
。每个SINR值应用于4个子载波。DMRS配置对每个PRB如何报告SINR数据没有影响。当O-RU发送PRB的SINR数据时，O-RU总是发送M平面配置的每个PRB的指定数量的SINR值，这里没有排除O-RU因为SINR不适用于任何PUSCH数据而不发送的情况。下图说明了sinr-per-prb = 3时，SINR值与
值的映射示例，以及SINR值应用于子载波的情况。

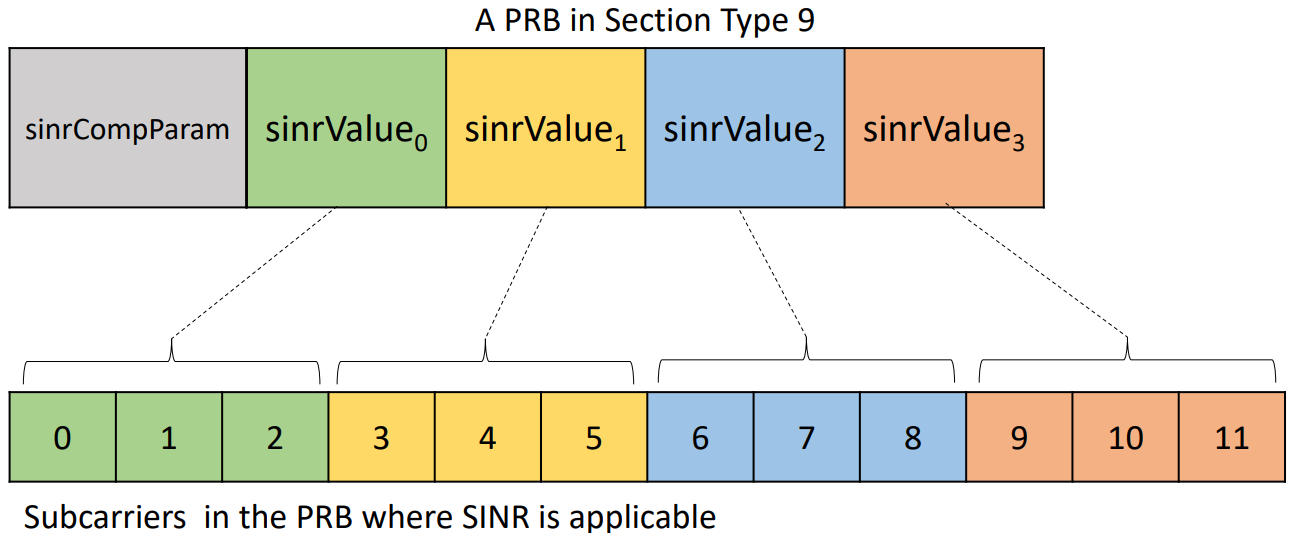

示例12：如果sinr-per-prb = 4且未配置sinr-block-size，则ST9 section中的一个PRB将包括sinrCompParam，第一个SINR值 ，第二个SINR值
，第三个SINR值
和第四个SINR值
。每个SINR值应用于3个子载波。DMRS配置对如何报告SINR数据没有影响。下图说明了sinr-per-prb = 4时，SINR值与
值的映射示例，以及SINR值应用于子载波的情况。
为了应用非压缩格式的SINR值（实数）映射到ST9中的参数。
For z = 0 to Z-1:
if z < N
else
其中，
- N是通过M平面参数sinr-per-prb配置的每个PRB的SINR值的数量。
- 如果未配置sinr-block-size，Z是通过M平面参数sinr-per-prb配置的每个PRB的SINR值的数量；如果配置了sinr-block-size，Z是通过M平面参数sinr-block-size配置的SINR数据块的大小。
对于每个PRB，N个SINR值在参数 ，z = 0,...,N-1中表示。当配置sinr-block-size时，如果Z > N，则将Z - N个0值添加到
，z = N,...,Z-1。如果需要为下一个PRB对齐字节边界，则在每个PRB的最后一个
之后添加0 bit，以补足字节。
参考 《O-RAN.WG4.TS.CUS.0-R004-v19.00.pdf》
