数据之美：用Highcharts打造专业级弧线图

Highcharts.js2026-02-22 17:06

Arc-diagram chart（弧线图）是一种可视化关系和节点之间强度的图表类型。它通过将节点沿一条线排列，并使用半圆或光滑曲线表示节点之间的连接，直观地展示了数据之间的关系。

应用场景：

社交网络分析：用于展示用户之间的连接和互动频率。

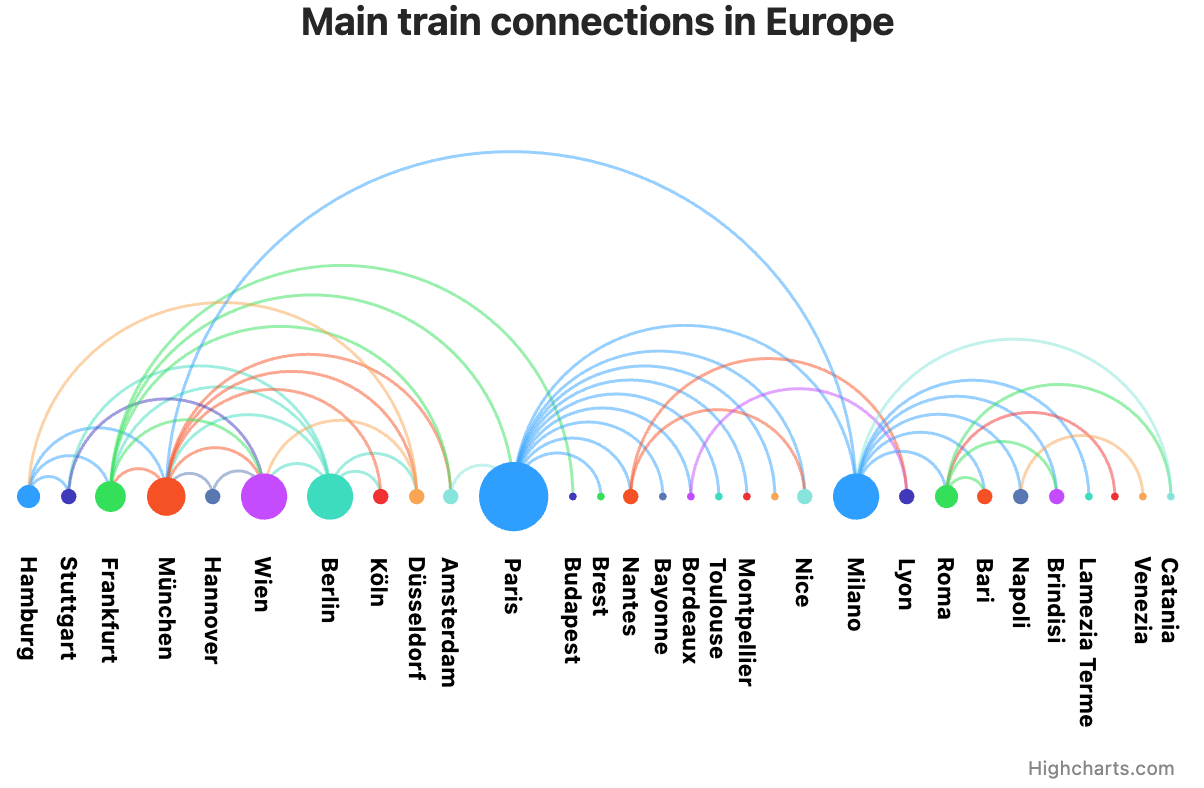

交通流量可视化：展示不同地点之间的交通流量或连接强度，例如航班或公交线路。

数据关系分析：帮助分析数据集中不同元素之间的关系和相互影响。

生物信息学：展示基因或蛋白质之间的相互作用和关系。

设计要素

节点排列：可以按字母顺序、数值大小或自定义顺序排列

弧线设计：

可以添加箭头表示方向性

使用不同颜色区分连接类型

通过粗细表示连接强度

交互功能：

悬停显示详细信息

点击高亮特定连接

缩放和过滤功能

Highcharts创建弧线图指南与数据结构

Arc diagram 弧形图

要创建或使用弧线图表它，你需要在highcharts中加载modules/arc-diagram.js模块。

数据结构

请注意连接节点的键特征keys 的结构，它使用关键词from和to，以及weight来表示连接的强度：keys: $'from', 'to', 'weight'$ 。弧线图特定的选项，例如连接权重linkWeight和居中连接centeredLinks ，也在此片段中显示：

js 复制代码

series: [{
    keys: ['from', 'to', 'weight'],
    type: 'arcdiagram',
    name: 'Flights',
    linkWeight: 1,
    centeredLinks: true,
    data: [
        ['Bergen', 'Cracow', 1],
        ['Cracow', 'Frankfurt', 2],
        ['Bergen', 'Frankfurt', 1],
        ['Cracow', 'Chicago', 1]
    ]
}]

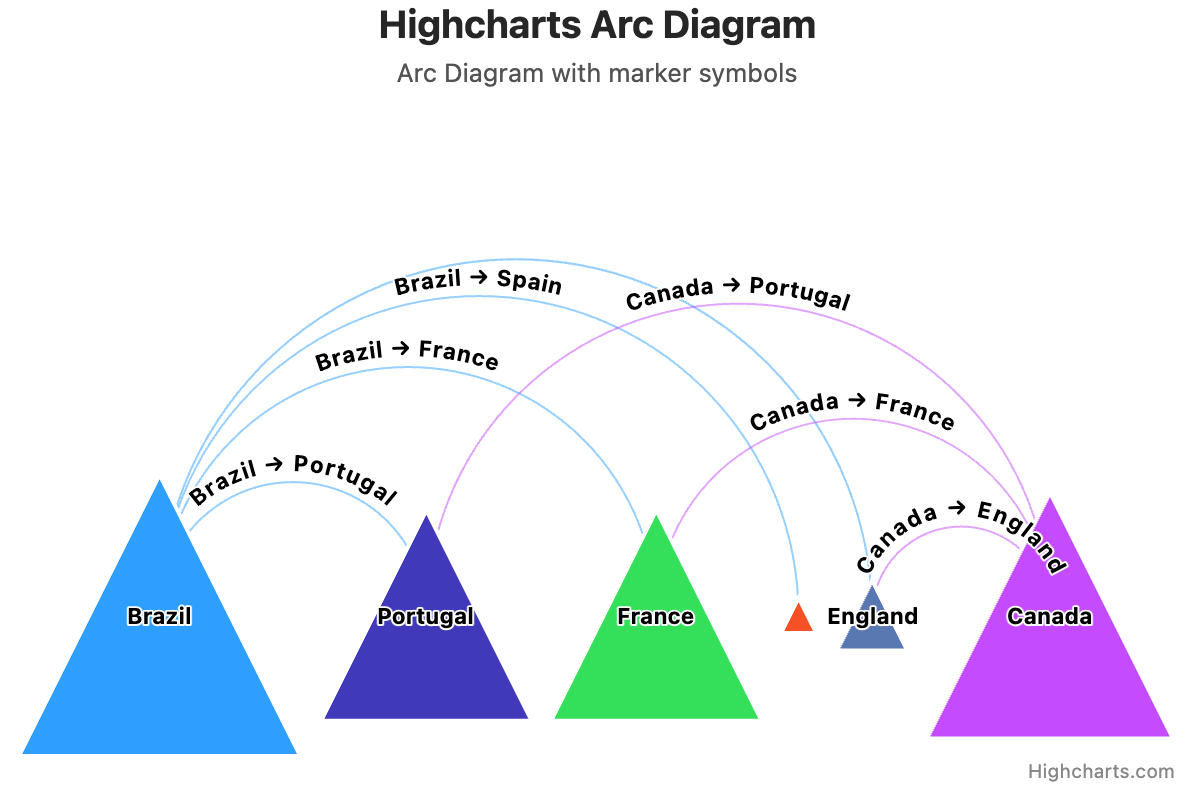

使用标记选项 marker ，我们可以调整数据节点的symbol外观。下面的演示中可以找到一个包含必要选项的示例配置：

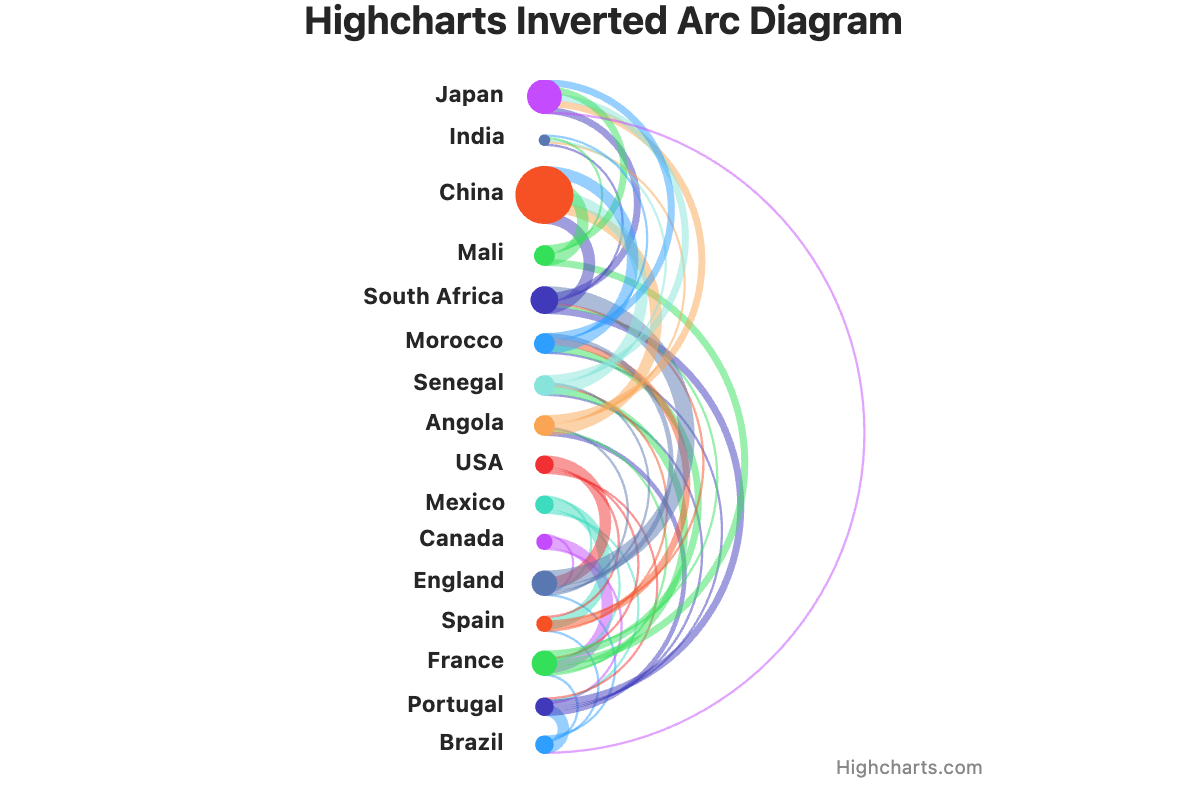

另一个重要功能是可以通过inverted和reversed选项旋转图表：

想了解Highcharts更详细的示例和文档，请查看 API reference.
