汇编之数据处理指令

文章目录

• 为什么要学汇编编程
• ARM汇编的本质和特点
• ARM汇编指令
• • 数据处理指令
  • • 数据传输指令
    • 移位操作指令
    • 算数运算指令
    • 位运算指令
    • 比较测试指令

为什么要学汇编编程

- C语言是操作不到ARM核的
- <font style="color:rgb(51,51,51);">C语言是无法精准实现一条指令实现跳转的</font>
- <font style="color:rgb(51,51,51);">从实际工作情况看，汇编有着以下使用场景</font>
    * <font style="color:rgb(51,51,51);">嵌入式系统需要初始化和中断服务程序中所有的系统都需要调试，可能汇编指令级调试，深层次的BUG需要汇编级的调试</font>
    * <font style="color:rgb(51,51,51);">可以通过汇编语言编程来提升系统性能（优化）</font>
    * <font style="color:rgb(51,51,51);">有些指令编译器无法产生，只能通过汇编完成</font>

.text
.global _start @将_start声明为全局的
_start:
  mov r0, #100 @r0=100
  mov r1, #200 @r1=200
  add r2, r0, r1 @r2=r0+r1

  nop

  b .
.end

• 汇编程序中一般由三部分内容组成： 指令、伪指令、伪操作
• ARM汇编程序中单行注释使用@符号， 多行注释 /* */

ARM汇编的本质和特点

• 汇编程序的本质：助记符语言
  • 助记符语言，类似于人类语言，人容易看懂，相对来说编写、维护方便。
  • 机器语言，CPU能看懂并执行，但人类不容易看懂
  • 汇编工具，用于将汇编语言（人类容易看懂的）， 翻译为机器能看懂的机器语言
• ARM汇编的特点
  • 大多数指令都是单周期指令。像加法运行、减法运算、位运算都是单周期指令。而乘法指令则是多周期指令
  • 大多数指令都是可以条件执行的

if (r0 == 0)
{
    r1 = r1 + 1;
} else {
    r2 = r2 + 1;
}

@无条件执行 5条指令解决问题
CMP r0, #0
BNE else
ADD r1, r1, #1
B end
else:
ADD r2, r2, #1
end:

@条件执行 3条汇编指令解决问题
CMP r0, #0
ADDEQ r1, r1, #1
ADDNE r2, r2, #1

ARM汇编指令

数据处理指令

数据传输指令

• 直接赋值

mov{cond}{s} <Rd>, <shifter_operand>
实例,
    mov r0, #1 @r0=1

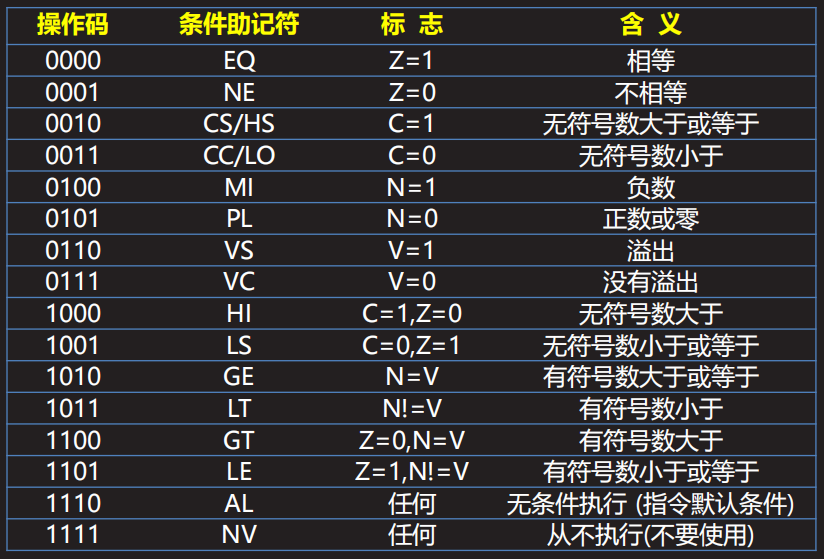

cond, 条件码
    moveq r0, #1 @if(Z==1) mov r10, #1
s, 操作结果影响NZCV的取值
    movs r0, #0 @ s, 操作结果影响CPSR NZ
        @ r0 = 0
        @ cpsr.N = r0[31]
        @ if r0==0 CPSR.Z=1 else CPSR.Z=0
Rd， 通用寄存器
shifter_operand， 第二个操作数 有三种表现形式
  立即数, mov r3, #1
  寄存器， mov r3, r4
  寄存器移位之后的值， mov r3, r4, lsl #2 @r3 = r4 * 4

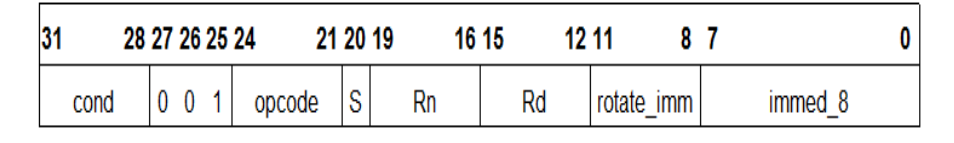

  注意，使用立即数时要关注立即数的合法性问题
  如果给定的立即数可以通过一个8bit的数据循环右移偶数位得到，那么该累计数就合法

组成部分	含义与用法	可选 / 必选	核心规则
mov	指令助记符，固定表示 "数据传送"	必选	无
{cond}	条件码后缀，指定指令执行的条件	可选	1. 共 16 种（如 eq/ne/gt/lt/al 等），默认 al（无条件执行）2. 仅当 CPSR 中条件标志位满足时，指令才执行
{s}	状态位影响后缀，指定是否修改 CPSR 的条件标志位（N/Z/C/V）	可选	1. 加 s：执行后更新 CPSR（仅对 Rd=R15或移位操作数影响标志位时生效）2. 不加 s：不修改 CPSR（默认）
<Rd>	目标寄存器，接收数据的寄存器（如 R0~R15）	必选	1. R15 是 PC（程序计数器），向 PC 传值等价跳转2. 不能同时指定 {s}且 Rd=R15ARMv4 及以上）
<shifter_operand>	移位操作数（ARM 特有的灵活操作数），有 2 种形式	必选	见"移位操作数详细规则"

• 取反后赋值

mvn{cond}{s} <Rd>, <shifter_operand> @第二个操作数取反后赋值
实例： mvn r0, #0xff @r0=0xffffff00

• 只要该立即数可以通过一个8bit的立即数循环右移偶数位得到，那这个立即数就是合法的

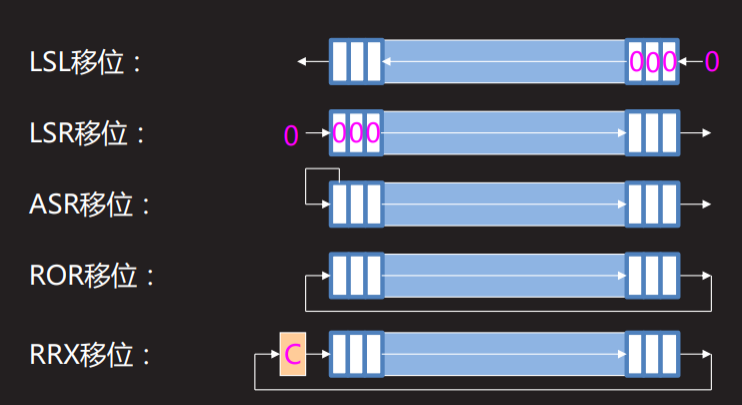

移位操作指令

lsl{cond}{S} <Rd>, <Rm>, 立即数/寄存器 #逻辑左移 logical shift left
lsr{cond}{S} <Rd>, <Rm>, 立即数/寄存器 #逻辑右移 logical shift right
asr{cond}{S} <Rd>, <Rm>, 立即数/寄存器 #算术右移 arithmetic shift right
ror{cond}{S} <Rd>, <Rm>, 立即数/寄存器 #循环右移 Rotate right
rrx{cond}{S} <Rd>, <Rm> #带扩展位的循环右移

mov r0, #1
lsl r1, r0, #1
lsl r2, r0, r1
mov r5, #0x8f000000
lsr r6, r5, #1
asr r7, r5, #1
ror r8, r5, #1
lsr r6, r0
asr r7, r0
ror r8, r0
mov r9, #0xff
ror r9, #1
rrx r9, r0

mov r0, r1, lsl #3 @ r0 = r1 * 8
mov r0, r2, lsr #1 @ r0 = r2 >>1

算数运算指令

add{cond}{s} <Rd>, <Rn>, <shifter_operand>
  Rd,通用寄存器
  Rn,通用寄存器
  shifter_operand, 三种形式： 立即数 寄存器 寄存器移位之后的值
  s, 操作结果影响 NZCV
    N = Rd[31]
    Z	if Rd ==0 then Z=1 else Z=0
    C 最高位有进位 C=1 反之 C=0
    V 有符号算术操作是否发生了溢出。溢出V=1, 反之V=0
      两个最高位为0的数据（正整数）运算结果最高位为1,则溢出 V=1
      两个最高位为1的数据（负整数）运算结果最高位为0,则溢出 V=1

adc{cond}{s} <Rd>, <Rn>, <shifter_operand>
  adc r0, r1, r2 @r0 = r1 + r2 + C
sub/sbc/rsb/rsc{cond}{s} <Rd>, <Rn>, <shifter_operand>
  C, 够减无借位 C= 1 反之 C=0
  sbc r0, r1, r2 @r0=r1-r2-NOT(C)
  rsb r0, r1, r2 @r0=r2 - r1
  rsc r0, r1, r2 @r0=r2 - r1 - NOT(C)
mul{cond}{s} <Rd>, <Rn>, <Rs> @32位乘法指令
@div 除法指令， arm-v7架构不支持除法指令，arm-v8之后的架构支持除法指令

add r0, r1, r2 @ r0 = r1 + r2
add r0, r1, #3 @ r0 = r1 + 3
add r0, r1, r2, lsl #3 @ r0 = r1 + r2 *8
adds r0, r1, #0xff000000
addeq r0, r1, r2 @if Z==1 add r0, r1, r2
sub r0, r1, r2 @ r0=r1-r2
sub r0, r1, #8 @ r0 = r1 -8
sub r0, r1, r2, lsl #1 @ r0=r1-r2*2
sbc r0, r1, r2 @ r0 = r1 -r2 - NOT (C)
rsb r0, r1, r2 @ r0 = r2 - r1
rsc r0, r1, r2 @ r0 = r2 - r1 - NOT (C)
mul r0, r1, r2 @ r0 = r1 * r2

• 练习：64位加法运算
  • 被加数高32bit存储在r1, 低32bit存储在r0
  • 加数高32bit存储在r3, 低32bit存储在r2
  • 和高位存储到r5, 低位存储到r4

ADDS R4, R0, R2 @ R0+R2 最高位有进位 会体现位C=1 无进位C=0
ADC R5, R1, R3

• 练习：64位减法运算
  • 被减数高32bit存储在r1, 低32bit存储在r0
  • 减数高32bit存储在r3, 低32bit存储在r2
  • 差高位存储到r5, 低位存储到r4

SUBS R4, R0, R2 @如果r0>r2够减C=1 反之 C=0
SBC R5, R1, R3 @R5=R1-R3-NOT(C)

位运算指令

and{cond}{s} <Rd>, <Rn>, <shifter_operand> @ 按位与 &
orr{cond}{s} <Rd>, <Rn>, <shifter_operand> @ 按位或 |
eor{cond}{s} <Rd>, <Rn>, <shifter_operand> @ 按位异或 ^
bic{cond}{s} <Rd>, <Rn>, <shifter_operand> @ 按位清0
  s, 操作结果影响 NZC
    N = Rd[31]
    if Rd ==0 then Z=1 else Z=0
  cond， 可以条件执行

and r0, r1, #0xff @ r0 = r1 & 0xff
and r0, r1, r2 @ r0 = r1 & r2
and r0, r1, r2, lsl #3 @r0 = r1 & (r2*8)
orr r0, r1, r2 @r0 = r1 | r2
eor r0, r1, #0x80 @ r0 = r1 ^ 0x80
bic r0, r0, #0x08 @ 将r0的bit3清0

比较测试指令

cmp{cond} <Rn>, <shifter_operand> @比较大小 按照减法运算结果影响NZCV
tst{cond} <Rn>, <shifter_operand> @位测试指令 按照与运算结果影响NZ
teq{cond} <Rn>, <shifter_operand> @测试是否相等 按照异或运算影响NZ

• 不用+s 默认就影响NZCV的取值，操作结果不保存

cmp r0, r1
addeq r2, r2, #1
subeq r3, r5, #6
tst r0, #0x01 @测试r0的bit0是否为0
addeq r2, r2, #1
teq r2, r3
addeq r5, r6, r7

• 练习：将r0寄存器的bit3清0

mov r1, #1
mov r2, r1, lsl #3
mvn r3, r2
and r0, r0, r3

@或

mov r0, #0xff
mov r1, #1
mov r2, r1, lsl #3
bic r0, r0, r2

• 练习：将r0寄存器的bit3置1

mov r0, #0x00
mov r1, #1
orr r0, r0, r1, lsl #3

• 练习：将r0寄存器的bit3取反

mov r0, #0xff
mov r1, #1
eor r0, r0, r1, lsl #3
