Armv8-A virtualization 笔记（二）

参考：《Learn the architecture - Generic Interrupt Controller v3 and v4, Virtualization》

阅读本文前，建议先阅读：ARM GICv3 学习笔记（一）

本文以 GICv3 架构为例，讨论 ARMv8-A 虚拟化场景下的中断处理机制。默认读者已具备 ARM GICv3 基础知识。

1、ARMv8 异常模型概述

ARMv8 的异常分为两大类：

同步异常（Synchronous）

由指令执行直接产生，可预测且精确。异常返回地址指向触发该异常的指令。典型场景：

未定义指令、指令/数据中止、对齐错误
系统调用（SVC / HVC / SMC）
断点/观察点（BKPT）

异步异常（Asynchronous）

不由当前指令流直接产生，不可预测。异常返回地址不保证指向触发源。典型场景：

IRQ（普通中断）
FIQ（快速中断）
SError（系统错误：总线错误、奇偶校验错误等）

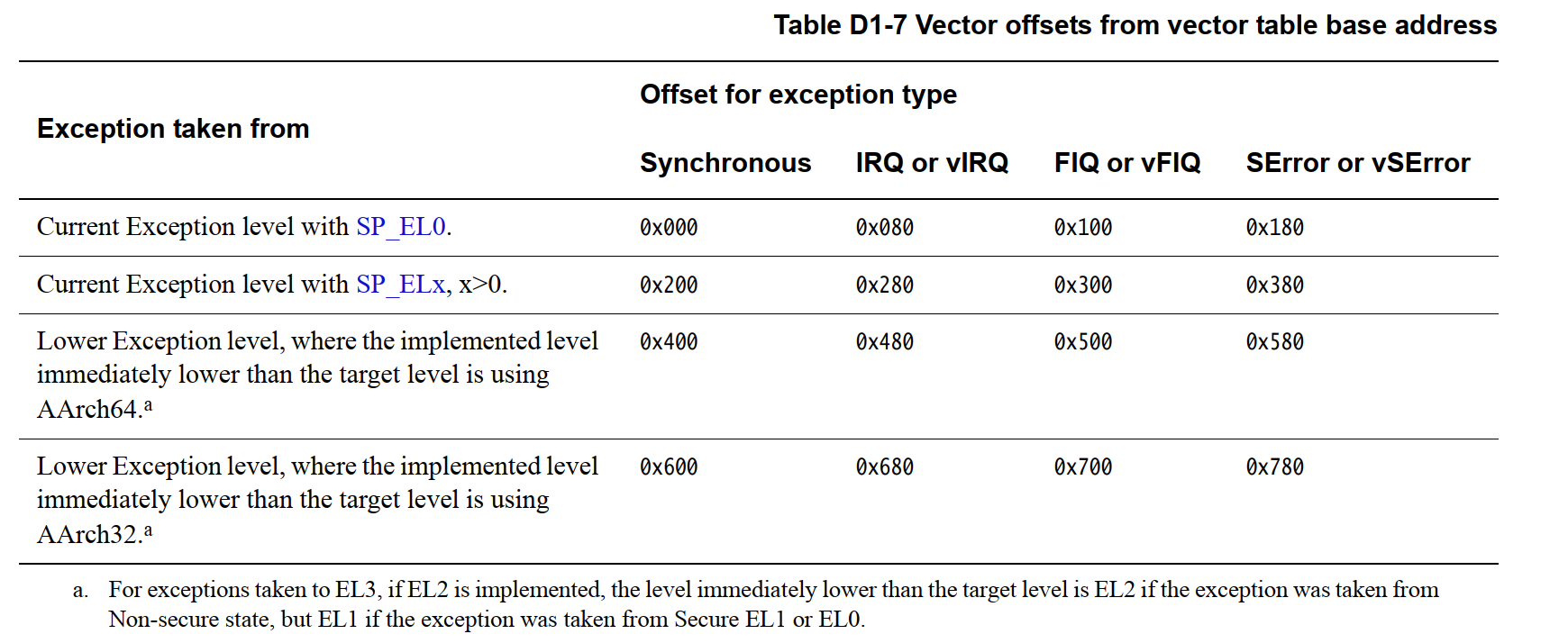

1.1 异常向量表

ARMv8 的异常向量表按以下维度组织：异常来源（当前级别同栈 / 当前级别独立栈 / 低级别 AArch64 / 低级别 AArch32）× 异常类型（Sync/IRQ/FIQ/SError），共 16 个表项。每个表项 128 字节，基址由 VBAR_ELx 寄存器指定。

四种异常来源的含义：

Current Exception level with SP_EL0：异常处理程序运行在 EL1/2/3，但栈指针借用了 EL0 的 SP（不常见）
Current Exception level with SP_ELx：异常处理程序运行在 EL1/2/3，且栈指针使用自己级别的 SP_ELx
Lower Exception level, where the implemented level immediately lower than the target level is using AArch64：异常来自更低的异常级别，且那个更低的级别运行在 AArch64（64位）状态下
Lower Exception level, where the implemented level immediately lower than the target level is using AArch32：异常来自更低的异常级别，且那个更低的级别运行在 AArch32（32位）状态下

Linux 内核的向量表实现在 arch/arm64/kernel/entry.S：

c 复制代码

SYM_CODE_START(vectors)
	kernel_ventry	1, sync_invalid			// Synchronous EL1t
	kernel_ventry	1, irq_invalid			// IRQ EL1t
	kernel_ventry	1, fiq_invalid			// FIQ EL1t
	kernel_ventry	1, error_invalid		// Error EL1t

	kernel_ventry	1, sync				// Synchronous EL1h
	kernel_ventry	1, irq				// IRQ EL1h
	kernel_ventry	1, fiq_invalid			// FIQ EL1h
	kernel_ventry	1, error			// Error EL1h

	kernel_ventry	0, sync				// Synchronous 64-bit EL0
	kernel_ventry	0, irq				// IRQ 64-bit EL0
	kernel_ventry	0, fiq_invalid			// FIQ 64-bit EL0
	kernel_ventry	0, error			// Error 64-bit EL0

#ifdef CONFIG_COMPAT
	kernel_ventry	0, sync_compat, 32		// Synchronous 32-bit EL0
	kernel_ventry	0, irq_compat, 32		// IRQ 32-bit EL0
	kernel_ventry	0, fiq_invalid_compat, 32	// FIQ 32-bit EL0
	kernel_ventry	0, error_compat, 32		// Error 32-bit EL0
#else
	kernel_ventry	0, sync_invalid, 32		// Synchronous 32-bit EL0
	kernel_ventry	0, irq_invalid, 32		// IRQ 32-bit EL0
	kernel_ventry	0, fiq_invalid, 32		// FIQ 32-bit EL0
	kernel_ventry	0, error_invalid, 32		// Error 32-bit EL0
#endif
SYM_CODE_END(vectors)

1.2 向量基址寄存器 VBAR

每个异常级别有独立的向量基址寄存器：

VBAR_EL1 --- EL1 向量表基址
VBAR_EL2 --- EL2 向量表基址
VBAR_EL3 --- EL3 向量表基址

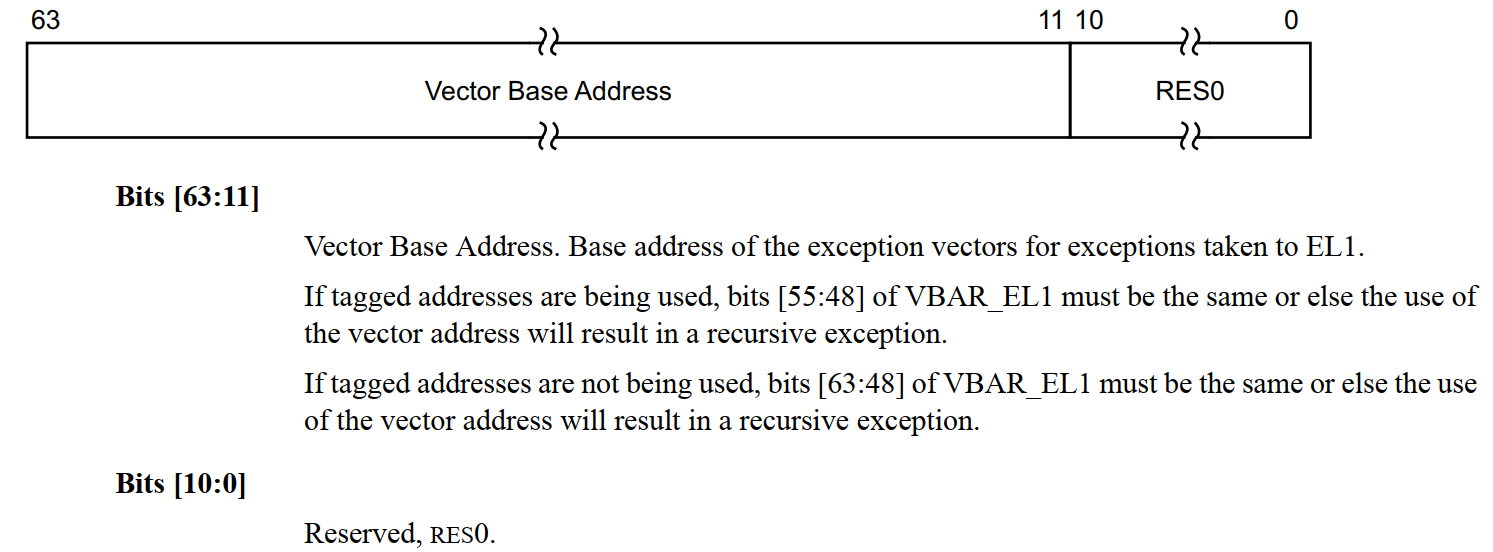

以 VBAR_EL1 为例，其低 11 位固定为 0（保证 2KB 对齐），高位存储向量表物理基址。异常发生时，处理器根据异常来源和类型计算偏移，跳转到对应表项：

PC = VBAR_ELx + (2^11 × 向量表索引)

2、GICv3 CPU Interface 的三组寄存器

在虚拟化场景下，GICv3 的 CPU Interface 寄存器被划分为三组：

寄存器组	命名格式	用途
ICC (Physical)	`ICC_*_ELx`	处理物理中断的物理 CPU 接口寄存器
ICH (Hypervisor Control)	`ICH_*_EL2`	Hypervisor 用于控制虚拟化特性的寄存器，仅在 EL2 可访问
ICV (Virtual)	`ICV_*_EL1`	Guest OS 看到的虚拟 CPU 接口寄存器

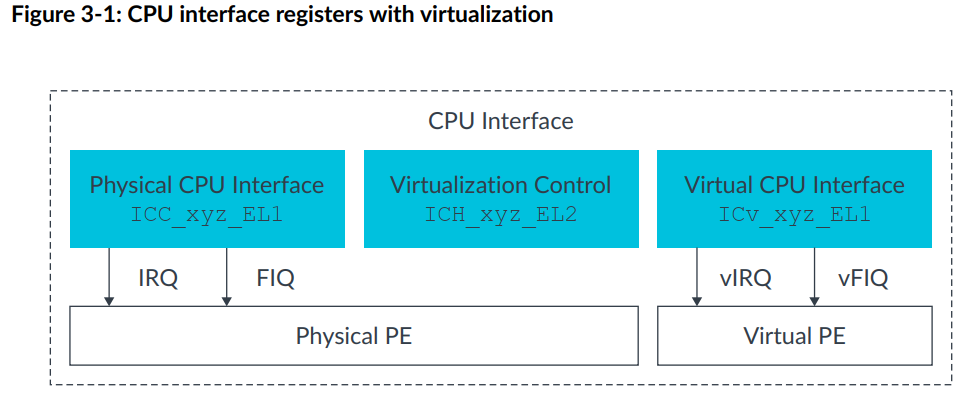

下图展示了三组寄存器与 Physical PE / Virtual PE 的对应关系：

注：Physical PE 和 Virtual PE 在硬件上共享同一个物理核心。IRQ/vIRQ 和 FIQ/vFIQ 并非独立的物理导线，而是通过寄存器状态模拟出的逻辑信号。图中拆分绘图仅为在逻辑上区分"宿主环境"与"虚拟环境"，便于理解。

2.1 ICC 寄存器（Physical CPU Interface）

Hypervisor 在 EL2 使用标准的 ICC_*_ELx 寄存器处理物理中断，与非虚拟化场景无异。在 EL3 访问 ICC 寄存器同样总是访问物理接口。

2.2 ICH 寄存器（Virtualization Control）

Hypervisor 通过 ICH_*_EL2 寄存器控制虚拟化相关特性：

启用/禁用虚拟 CPU Interface
访问虚拟寄存器状态以支持 vPE 上下文切换
配置维护中断（Maintenance Interrupt）
通过 List Register 控制当前 vPE 的虚拟中断

关键约束：这些寄存器控制的是当前物理 PE 上的虚拟化特性，运行在 PE X 上的软件无法访问 PE Y 的状态。

2.3 ICV 寄存器（Virtual CPU Interface）与访问重定向

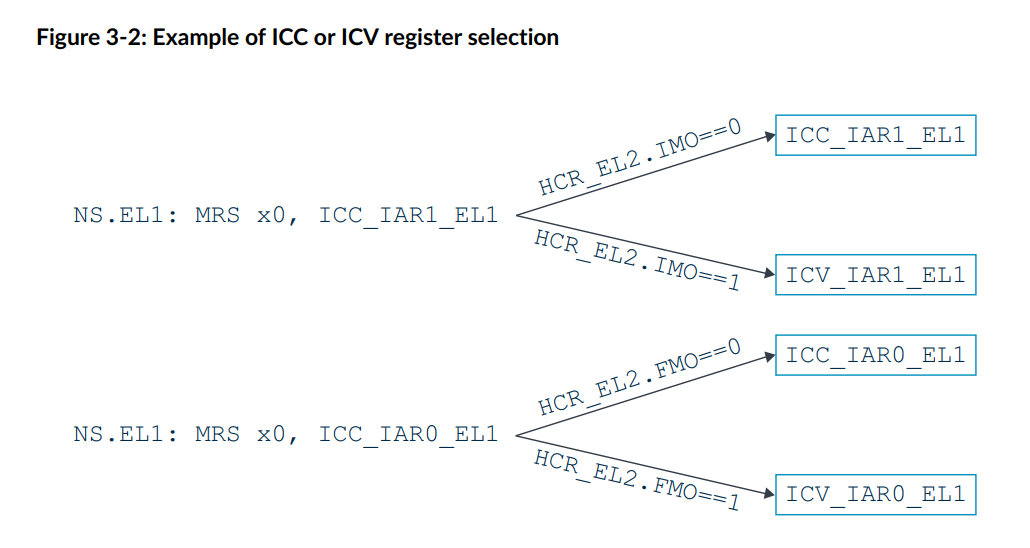

在 Guest OS 看来，它运行在 EL1，使用和裸机相同的 ICC_*_EL1 指令读写中断寄存器。但实际上，当 HCR_EL2 的对应控制位开启后，EL1 对 ICC 寄存器的访问会被硬件自动重定向到 ICV 寄存器：

HCR_EL2.IMO = 1 → EL1 访问 ICC_*_EL1 时被重定向到 ICV_*_EL1
HCR_EL2.FMO = 1 → 同上（针对 Group 0 相关寄存器）
对于 Common 寄存器（如 ICC_DIR_EL1），任意一个为 1 即触发重定向

这一机制使得 Guest OS 无需修改任何代码即可在虚拟化环境中运行------它看到的"GIC CPU Interface"实际上是 Hypervisor 借助硬件虚拟化呈现的虚拟视图。

ICV 寄存器的分组：

分组	示例	重定向条件
Group 0	`ICC_IAR0_EL1` / `ICV_IAR0_EL1`	`HCR_EL2.FMO == 1`
Group 1	`ICC_IAR1_EL1` / `ICV_IAR1_EL1`	`HCR_EL2.IMO == 1`
Common	`ICC_DIR_EL1` / `ICV_DIR_EL1`	`HCR_EL2.IMO == 1` 或 `HCR_EL2.FMO == 1`

3、物理中断路由

3.1 基本路由机制

GICv3 支持三组中断分类：Secure Group 0、Secure Group 1、Non-secure Group 1。

物理 IRQ 和 FIQ 的路由由两级寄存器共同控制：

SCR_EL3.IRQ / SCR_EL3.FIQ：控制是否路由到 EL3（最高优先级）
HCR_EL2.IMO / HCR_EL2.FMO：控制是否路由到 EL2（次优先级）
若以上均不生效，则默认路由到 EL1

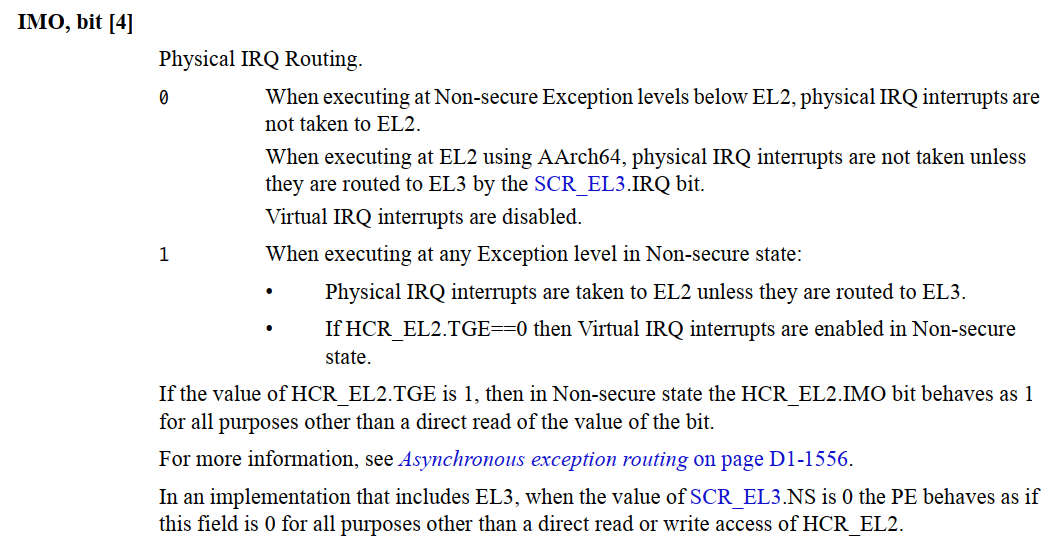

3.2 HCR_EL2.IMO 的路由逻辑

HCR_EL2.IMO 是虚拟化场景下物理 IRQ 路由的核心控制位：

ARM® Architecture Reference Manual ARMv8, for ARMv8-A architecture profile

关键规则总结：

`HCR_EL2.IMO`	效果
0	物理 IRQ 不会路由到 EL2；在 EL2 执行时，除非 `SCR_EL3.IRQ` 将其路由到 EL3，否则物理 IRQ 被屏蔽；Virtual IRQ 被禁用
1	物理 IRQ 路由到 EL2（除非被 `SCR_EL3` 路由到 EL3）；若 `HCR_EL2.TGE == 0`，启用 Virtual IRQ

这意味着典型虚拟化场景（Hypervisor 在 EL2，Guest 在 EL1）下，需要将 HCR_EL2.IMO 设为 1，使所有物理外设中断先到达 Hypervisor，由 Hypervisor 决定是否转发给当前运行的 Guest。

4、虚拟中断

4.1 虚拟中断的控制位

Hypervisor 通过 HCR_EL2 的三个 bit 控制是否向 Guest 投递虚拟异常：

控制位	控制对象	启用条件（`HCR_EL2.{TGE, x}`）
`IMO`	vIRQ	`{0, 1}`
`FMO`	vFIQ	`{0, 1}`
`AMO`	vSError	`{0, 1}`

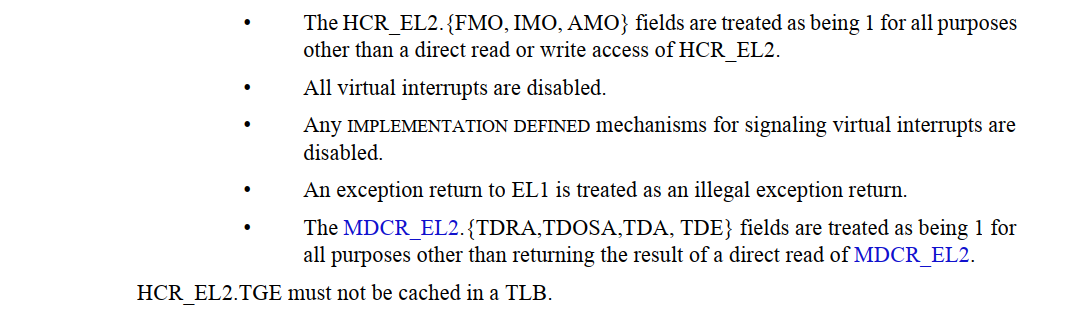

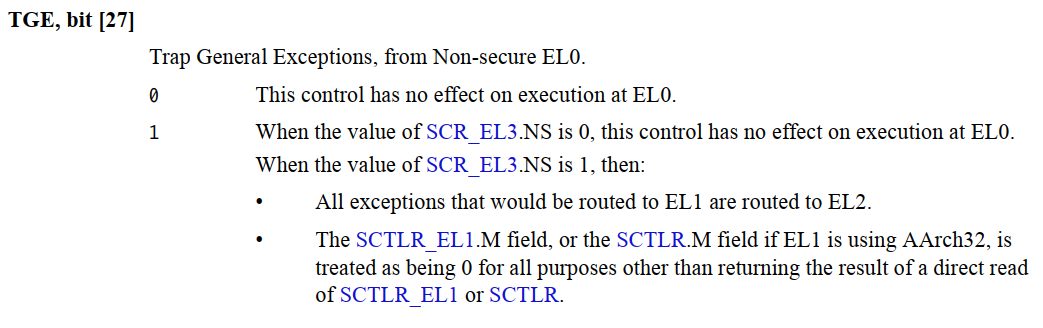

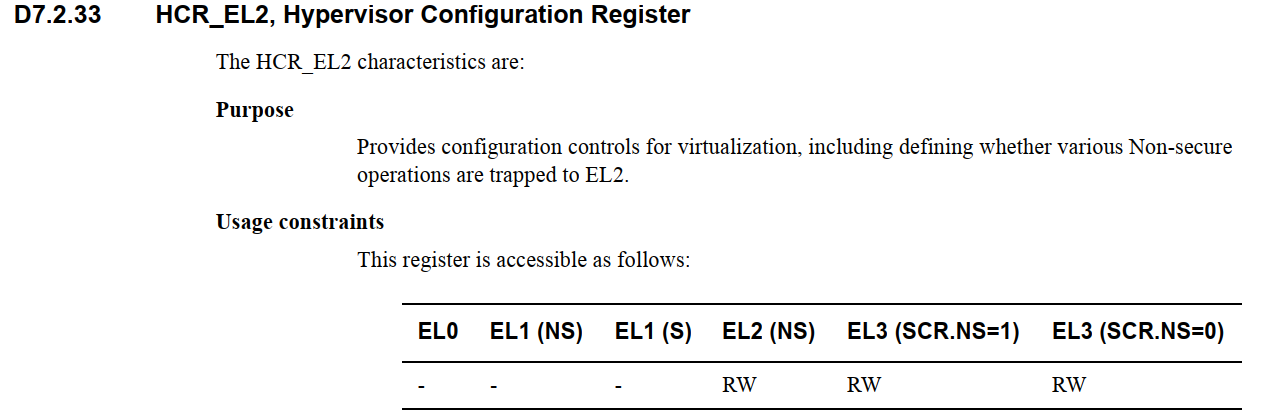

下图展示了 HCR_EL2 中虚拟中断相关位的完整定义：

ARM® Architecture Reference Manual ARMv8, for ARMv8-A architecture profile

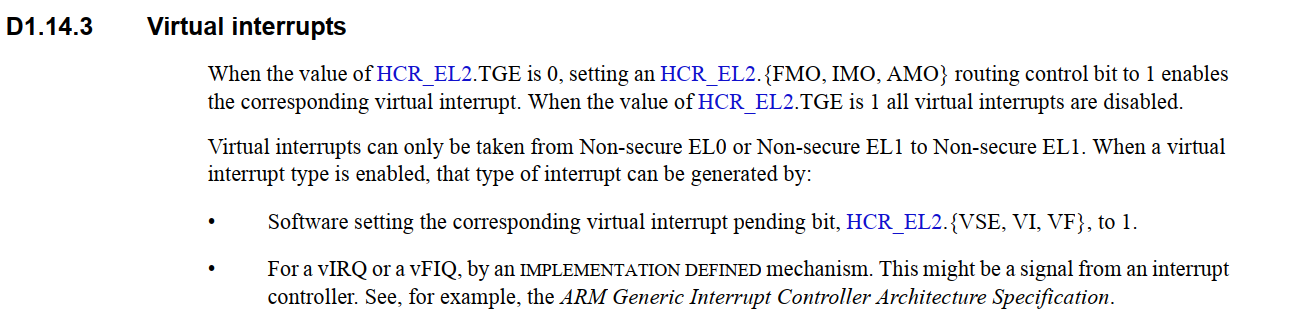

4.2 虚拟中断的路由约束

虚拟中断有一个关键约束：只能投递到 Non-secure EL0 或 Non-secure EL1，且目标永远是 Non-secure EL1。

具体行为：

Guest 用户态（NS-EL0）发生 vIRQ → 陷入 NS-EL1
Guest 内核态（NS-EL1）发生 vIRQ → 保持在 NS-EL1

这意味着：

虚拟中断不能路由到 EL2 或 EL3
当前核若正在 EL3 或 Secure EL1 执行，虚拟中断无法打断，必须等 CPU 返回到 Non-secure EL1 才能被响应

这是合理的------虚拟中断本质上是 Guest OS 的异常，Guest 只能运行在 NS-EL0/1，因此虚拟中断的目标也只能是 NS-EL1。这与物理中断不同，物理 IRQ/FIQ 可以通过 SCR_EL3 和 HCR_EL2 灵活配置路由目标。

4.3 虚拟中断的两种产生方式

方式一：Hypervisor 软件直接置位

Hypervisor 直接写 HCR_EL2 的以下位即可向当前 vPE 注入虚拟异常：

Bit	虚拟异常
`VI`	Virtual IRQ
`VF`	Virtual FIQ
`VSE`	Virtual SError

这种方式简单直接，但只能注入"有中断 pending"这一信号，无法携带中断号等详细信息。

方式二：GIC 硬件虚拟化自动产生

借助 GICv2 的 Virtual CPU Interface 或 GICv3 的 List Register 机制，硬件可以自动向 Guest 注入携带完整信息（中断号、优先级、Group 等）的虚拟中断。这是实际场景中的主要方式，下面详述。

5、GICv3 List Register 与虚拟中断管理

5.1 List Register 的结构

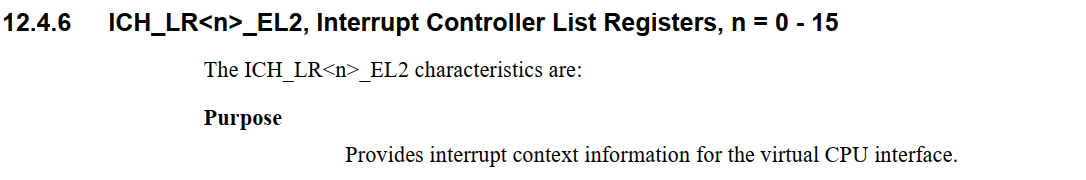

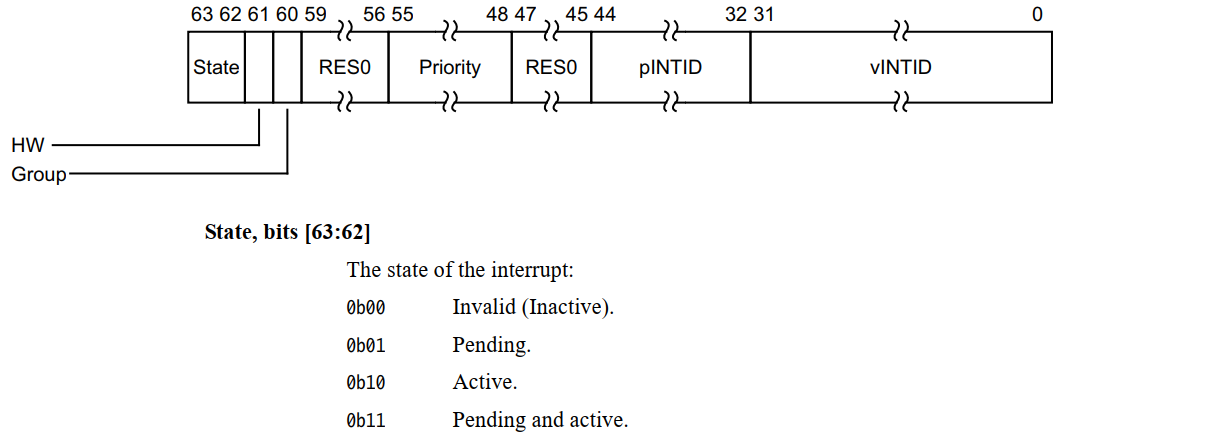

ICH_LR<n>_EL2（n = 0~15）是虚拟中断管理的核心寄存器。每个 LR 描述一个虚拟中断，包含以下字段：

字段	含义
vINTID	虚拟中断 ID，即 Guest OS 看到的中断号
State	虚拟中断状态：Pending / Active / Active and Pending / Inactive
Group	Group 0（以 vFIQ 投递）或 Group 1（以 vIRQ 投递）
Priority	虚拟中断的优先级
pINTID	（可选）关联的物理中断 ID，用于实现中断转发
HW	是否关联物理中断（设置后状态更新会同步到 pINTID）

关键特性：

隐式绑定当前 vPE ：List Register 不记录目标 vPE 字段，它隐式地以当前调度的 vPE 为目标。ICH_LR<n>_EL2 属于 CPU Interface，其中断直接作用于当前 CPU。切换 vPE 时，Hypervisor 负责保存/恢复所有 LR。
状态机自动推进 ：当 Guest 读取 ICV_IARn_EL1 应答中断时，硬件自动将对应 LR 的状态从 Pending 更新为 Active；当 Guest 写入 ICV_EOIRn_EL1 时，硬件自动完成去激活。这一切无须 Hypervisor 介入。

5.2 物理中断到虚拟中断的转发流程

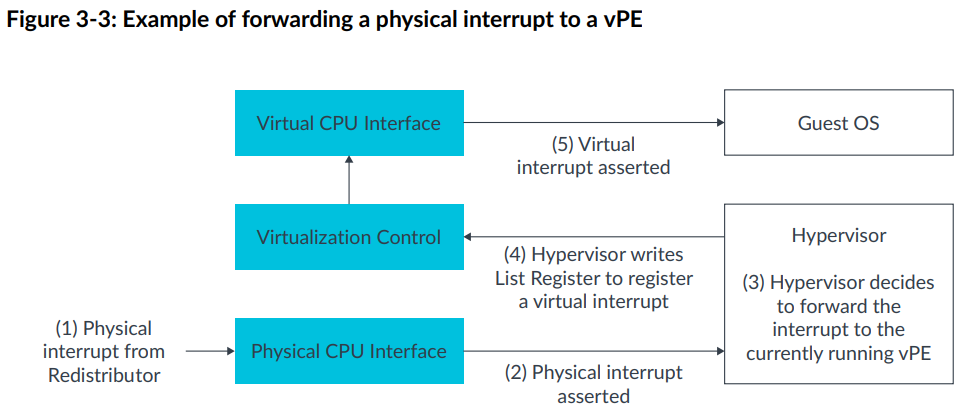

这是虚拟化场景中最关键的路径------物理外设中断如何变成 Guest OS 看到的虚拟中断。以下时序图展示了完整流程：

步骤详解：

物理中断到达：Redistributor 将物理中断转发到 Physical CPU Interface。
物理 CPU Interface 检查：检查优先级、Group 使能等条件。检查通过后，置位物理异常信号。
Hypervisor 处理（EL2）：
- CPU 陷入 EL2，Hypervisor 读取 ICC_IAR1_EL1 获取 pINTID，此时物理中断状态变为 Active
- Hypervisor 判断该中断属于当前运行的 vPE，决定转发
- Hypervisor 写入 ICC_EOIR1_EL1（当 ICC_CTLR_EL1.EOImode == 1 时，此操作仅执行优先级下降，不执行去激活。目的是保持物理中断的 Active 状态，以便后续与虚拟中断联动）
写入 List Register ：Hypervisor 在某个空闲的 ICH_LR<n>_EL2 中填充 vINTID 和 pINTID，设置 HW=1（关联物理中断），状态设为 Pending。注意：中断不会立即触发------只有当 Hypervisor 执行异常返回（ERET）回到 Guest 后，虚拟中断才会被投递。
虚拟 CPU Interface 检查：检查的条件与物理中断相同，但使用的是 ICV 寄存器中的虚拟优先级和虚拟 Group 使能位。
Guest 处理（EL1） ：虚拟异常路由到 NS-EL1。Guest 读取 ICV_IAR1_EL1 获取 vINTID，虚拟中断状态变为 Active。
中断完成 ：Guest 处理完毕，写入 ICV_EOIR1_EL1。由于 List Register 中 HW=1 且记录了 pINTID，硬件同时去激活 vINTID 和 pINTID。Hypervisor 无需额外干预。

优先级下降（Priority Drop）与去激活（Deactivate）分离 是 GICv3 的重要特性。通过 ICC_CTLR_EL1.EOImode 控制：当 EOI mode = 1 时，写 EOIR 只做优先级下降，需要再写 ICC_DIR_EL1 才能完成去激活。这种分离使得 Hypervisor 可以在第 3 步中降低优先级以便后续中断抢占，同时保持中断在 Active 状态以实现与虚拟中断的生命周期联动。

6、维护中断（Maintenance Interrupt）

6.1 什么是维护中断

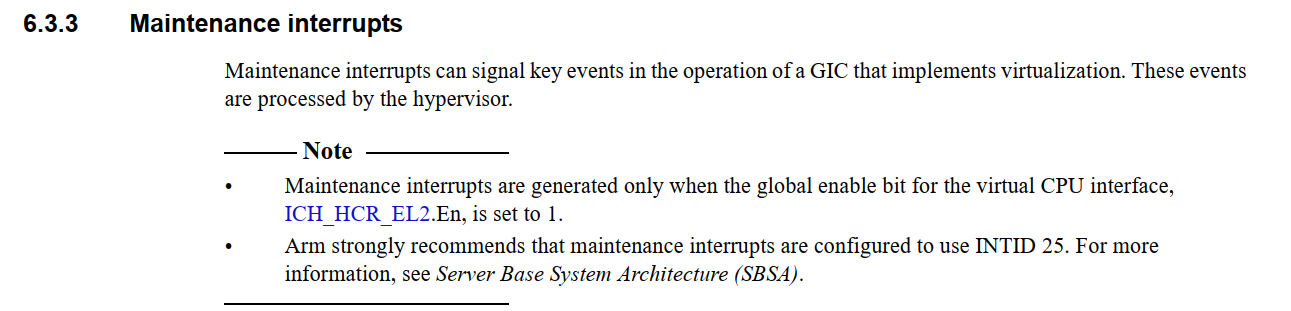

虚拟 CPU Interface 在满足特定条件时，可以自动生成一个物理中断通知 Hypervisor。这类中断称为维护中断 ，使用 PPI INTID 25，通常配置为 Non-secure Group 1，由 EL2 的 Hypervisor 处理。

Arm® Generic Interrupt Controller Architecture Specification GIC architecture version 3 and version 4

6.2 控制与状态寄存器

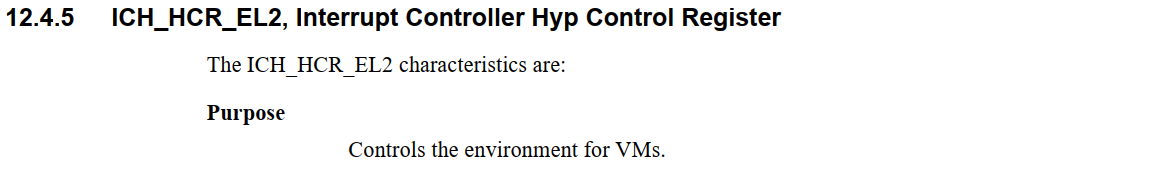

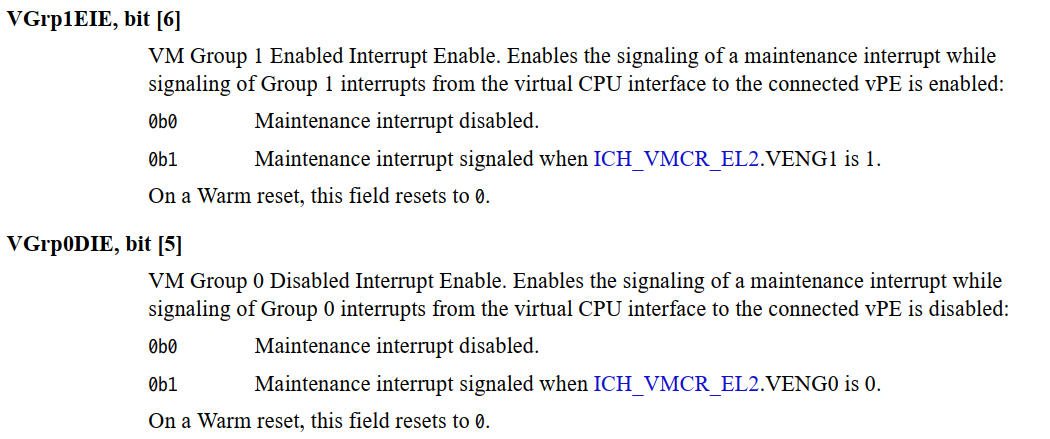

ICH_HCR_EL2（Hypervisor Control Register）：控制哪些条件触发维护中断

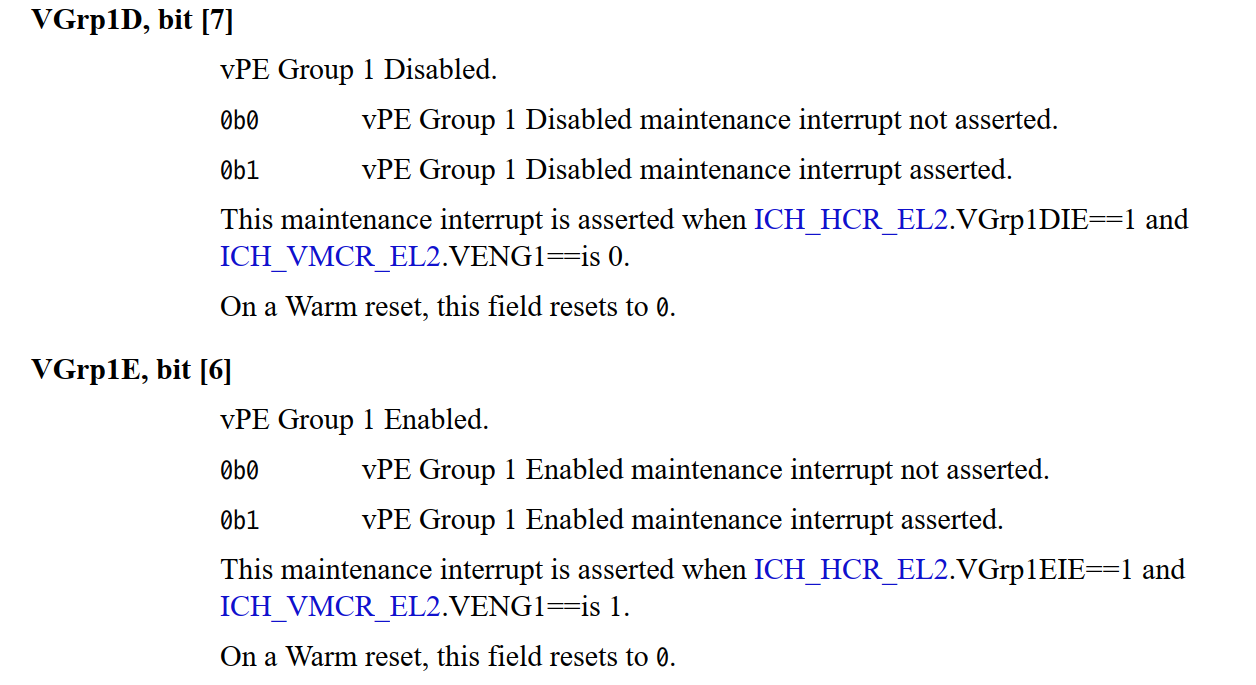

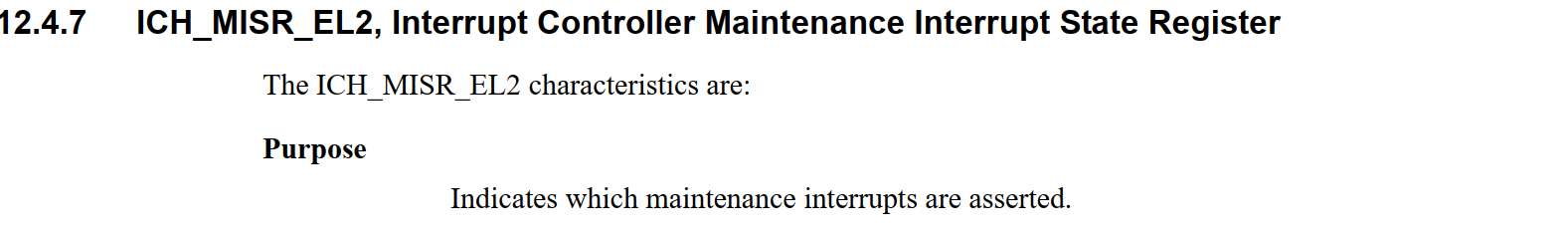

ICH_MISR_EL2（Maintenance Interrupt Status Register）：报告当前触发了哪些维护中断条件

6.3 典型场景

考虑一个例子：Guest OS 禁用了某一 Group 的中断（通过写 ICC_IGRPENx_EL1，被重定向到 ICV_IGRPENx_EL1）。硬件检测到 Group 使能位被清零后，触发维护中断。Hypervisor 收到后，可以扫描 List Register，移除属于该禁用组且处于 Pending 状态的虚拟中断条目，避免这些中断在 Guest 重新开启该组时意外投递。

维护中断的本质是：让硬件自动通知 Hypervisor 那些"Guest 操作导致虚拟中断状态需要修正"的事件，避免 Hypervisor 需要频繁 Trap 并模拟 Guest 的每一次 GIC 访问。

7、vPE 上下文切换

7.1 需要保存/恢复的状态

切换 vPE 时，Hypervisor 需要保存当前 vPE 的虚拟中断状态，并加载目标 vPE 的状态。涉及三个层次：

ICV 寄存器状态（虚拟 CPU Interface 寄存器）
虚拟活动优先级（Active Virtual Priorities）
List Register 中的虚拟中断（Pending / Active / Active and Pending 状态的中断）

7.2 ICV 状态访问

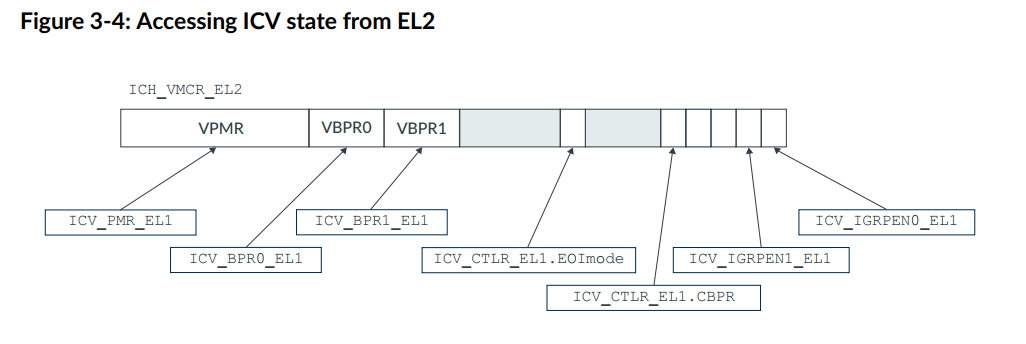

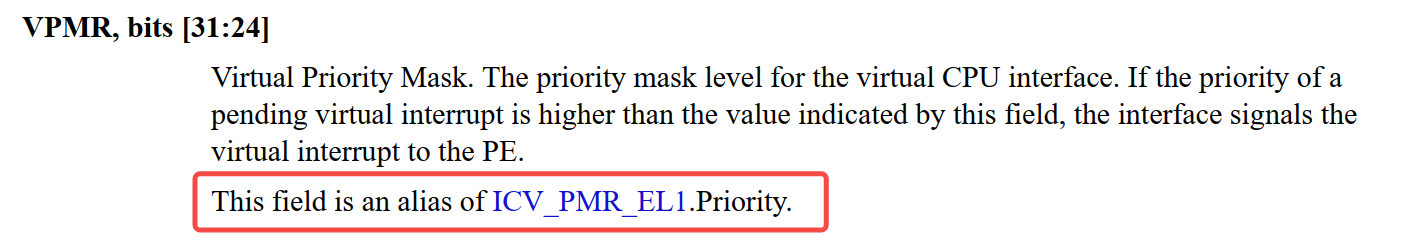

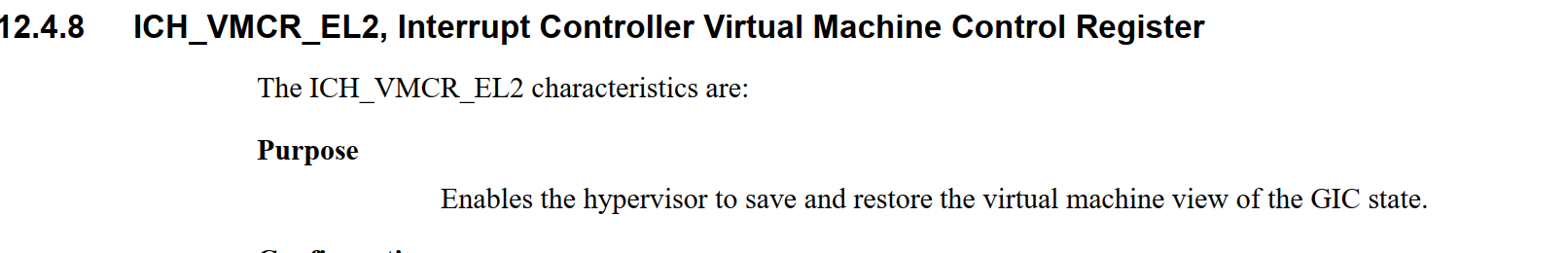

Hypervisor 通过 ICH_*_EL2 寄存器来访存虚拟 CPU Interface 状态。核心寄存器是 ICH_VMCR_EL2（Virtual Machine Control Register），它映射了 ICV 寄存器中的关键控制字段：

ICH_VMCR_EL2 中包含的映射字段：

字段	对应 ICV 寄存器中的状态
`VPMR`	虚拟优先级掩码（Priority Mask）
`VBPR0` / `VBPR1`	虚拟 Binary Point（Group 0 / Group 1）
`VEng0` / `VEng1`	虚拟 Group 使能位（Group 0 / Group 1）
`VCBPR`	虚拟 Common Binary Point
`VEOIM`	虚拟 EOI Mode
`VGrp0E` / `VGrp1E`	虚拟 Group 使能

通过读写 ICH_VMCR_EL2，Hypervisor 即可统一保存和恢复大部分虚拟 CPU Interface 配置。

7.3 活动优先级

当前 vPE 的活动优先级通过 ICH_APxRn_EL2（Active Priority Register）访问。这些寄存器记录了当前 vPE 上所有 Active 状态中断的优先级，必须在上下文切换时保存和恢复，以确保切换回该 vPE 时优先级抢占逻辑正确。

7.4 List Register 上下文切换

List Register 的状态完全属于当前 vPE。切换时：

保存：将当前 vPE 的所有 ICH_LR<n>_EL2 读取并保存到内存
恢复：将目标 vPE 的所有 ICH_LR<n>_EL2 从内存加载到寄存器

典型实现中，Hypervisor（如 KVM）会在 struct kvm_vcpu 中维护 LR 的软件副本，vCPU load 时写回硬件。

8、跨 CPU 虚拟中断注入

8.1 问题分析

ICH_LR<n>_EL2 属于 PE 私有寄存器，写它只能向当前 PE 上运行的 vPE 注入虚拟中断。如果 Hypervisor 需要向运行在其他 CPU 上的 vCPU 注入中断（例如 virtio 设备后端通知前端），该怎么办？

8.2 解决思路

GICv3 中跨核通信的唯一硬件通道是 SGI（Software Generated Interrupt）。流程如下：

Hypervisor（源 CPU）判断目标 vCPU 不在当前核
通过 ICC_SGI1R_EL1 向目标 CPU 发送一个 SGI（通常是一个预留的 IPI）
目标 CPU 收到 SGI 后陷入 EL2，在 SGI 处理函数中写入 ICH_LR<n>_EL2，将中断注入到该 CPU 上运行的 Guest

8.3 补充说明

这种方式构成了 KVM 等 Hypervisor 中跨核中断注入的基础：利用 IPI 机制将注入动作从源 CPU"搬运"到目标 CPU，由目标 CPU 的 Hypervisor 上下文完成实际的 List Register 写入。对于目标 vCPU 正在物理 CPU 上运行的情况（running），可以直接写该 CPU 的 LR；对于 vCPU 不在运行（runnable/preempted）的情况，则在 vCPU 数据结构中记录 pending 中断，在 vCPU 下次被调度时再写入 LR。

9、总结

下图从宏观视角总结了虚拟化中断处理的完整数据流：

物理中断到来 → 路由到 EL2 → Hypervisor 获取 pINTID → 在 List Register 中建立 vINTID 到 pINTID 的映射 → ERET 到 Guest → 虚拟中断投递
Guest 处理中断 → 读写 ICV 寄存器（被硬件重定向）→ List Register 状态自动更新
Guest 操作引发维护条件 → 硬件生成维护中断 → Hypervisor 介入调整 List Register
跨核注入 → SGI → 目标核 Hypervisor → 写 ICH_LR

理解这条路径是理解 KVM/arm64 中断虚拟化实现的基础。
