两层映射+三步配置：Profinet-ModbusTCP网关对接拧紧轴驱动器方案

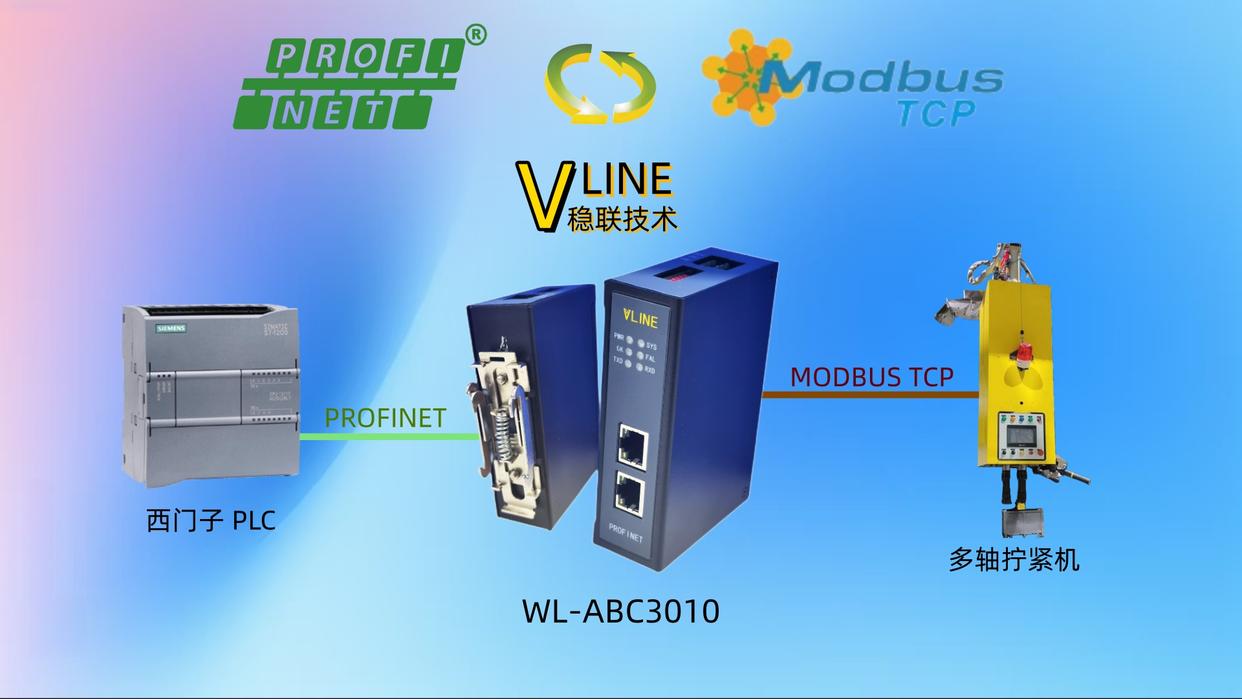

本案例是稳联技术Profinet转ModbusTCP网关连接驱动器的配置案例用到的设备为西门子1200PLC一台，稳联技术Profinet转ModbusTCP网关一个，拧紧轴驱动器一台。
配置方法：

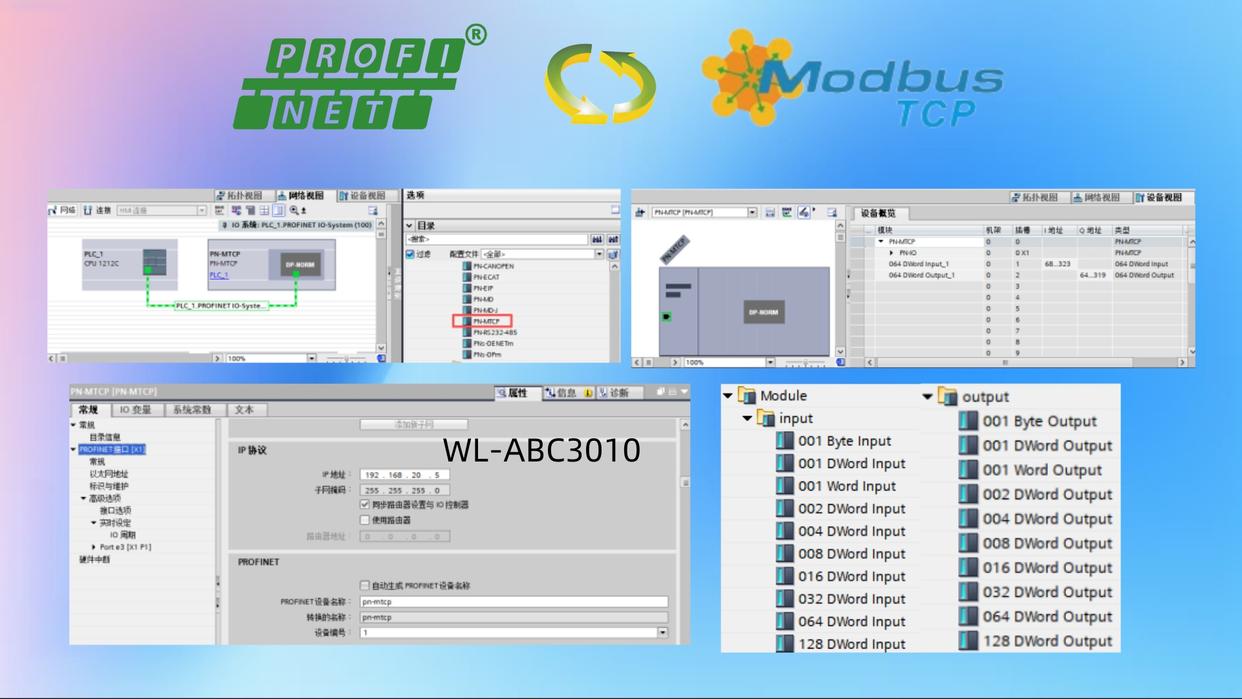

开启博图软件，创建新项目并添加GSD文件；构建Profinet连接，设置Profinet转ModbusTCP网关的IP地址与设备名称，确保IP与网关处于同一网段；进入设备视图，选定输入输出的总数据长度；自右侧硬件目录添加所选长度。

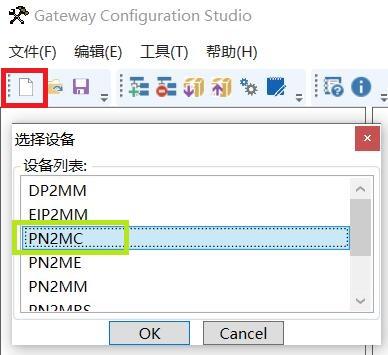

下载配置到PLC，打开Profinet转ModbusTCP网关配置软件进行modbus参数配置，点击红圈中的新建，选择PN2MC；

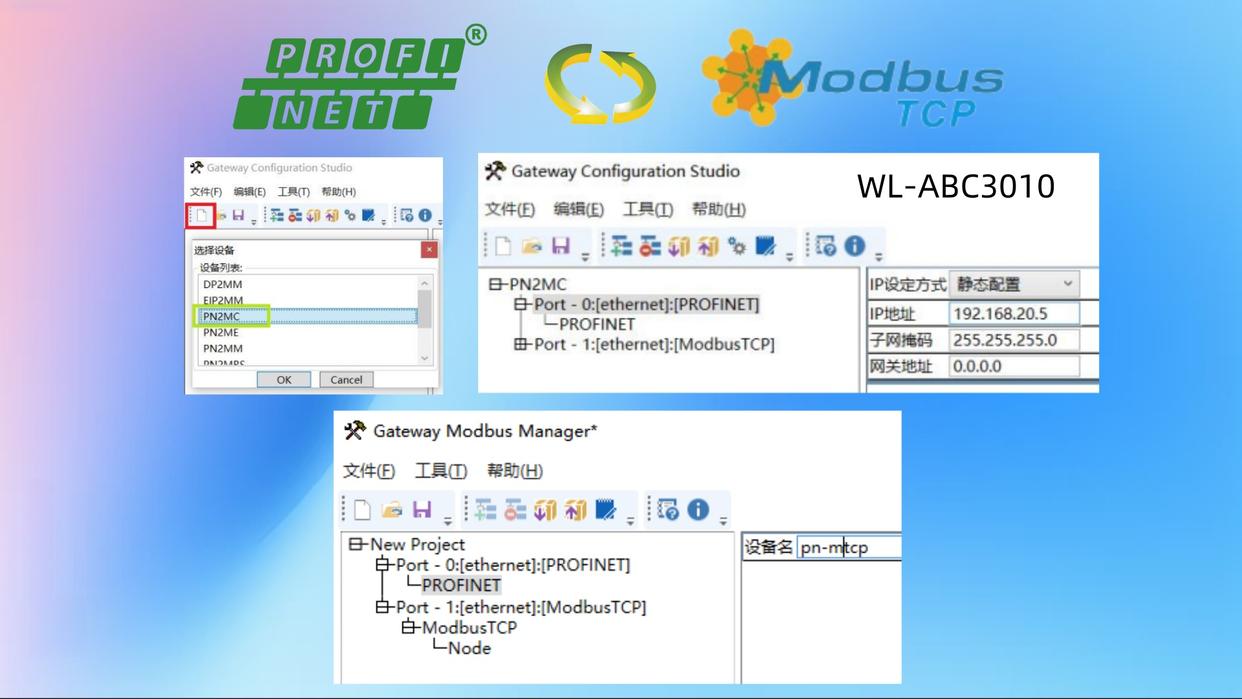

设置Profinet转ModbusTCP网关的IP地址和设备名称，要和PLC组态保持一致；设置Profinet转ModbusTCP网关的TCP参数，填入本客户端的IP,注意要与服务器保持在同一网段；

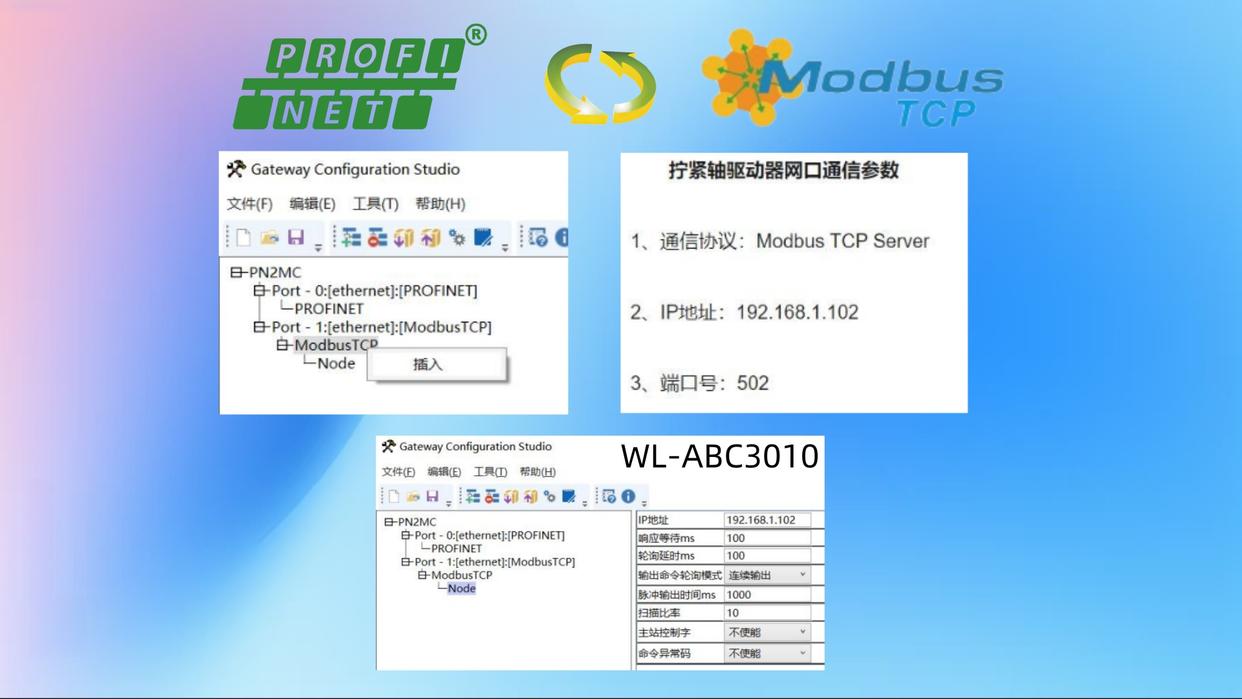

单击右键插入NODE，在NODE中填写服务器IP；根据参数可得知服务器IP为192.168.1.102端口号502；
响应等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将轮询延时调大
继续右键点击插入；根据不同需求选择所需功能；通过从站手册可得知，地址区为4区，用03H和10H功能码进行读写；

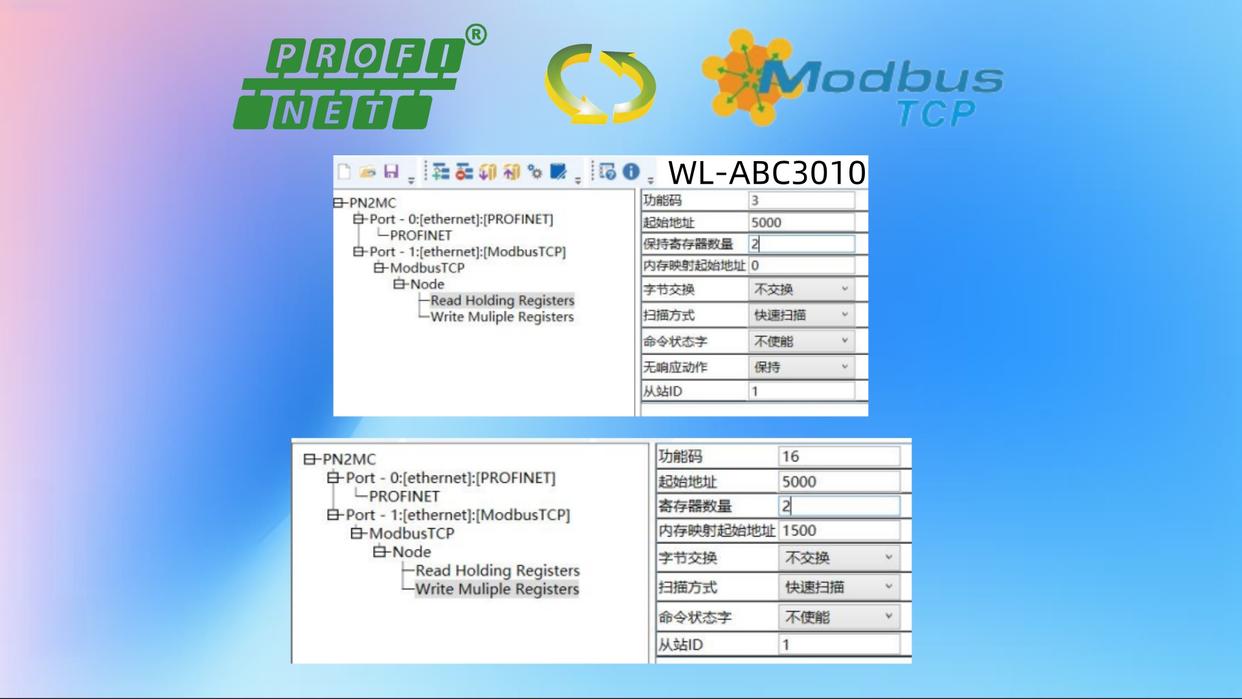

以寄存器地址5000为例，于起始地址处直接填写十进制地址5000。由于32位浮点数对应两个寄存器，因此寄存器数量设定为2。内存映射起始地址为0时，表明该数值将发送至PLC的ID68处。同理，设置写命令时，内存映射地址1500对应PLC的Q区起始地址，即QD64。
本案例通过Profinet转ModbusTCP网关双协议配置，解决跨协议设备通信难题，实现PLC对拧紧轴驱动器的远程控制与数据采集。核心是精准完成网关与驱动器、网关与PLC的两层映射，做好参数确认与测试验证。实践需关注寄存器映射、通信实时性及安全防护，方案通用性强，可按需调整配置细节，为工业产线跨协议互联提供可靠方案。
