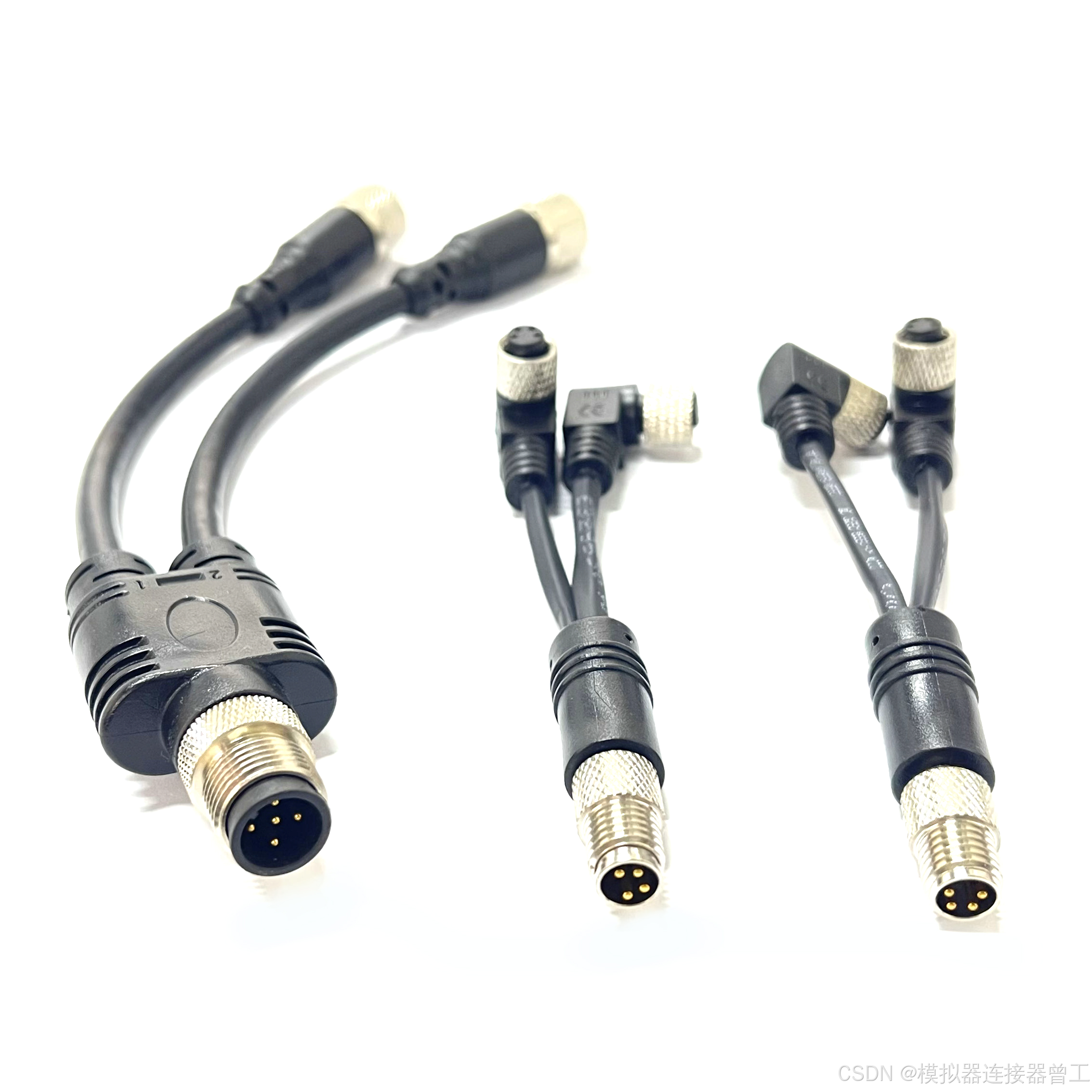

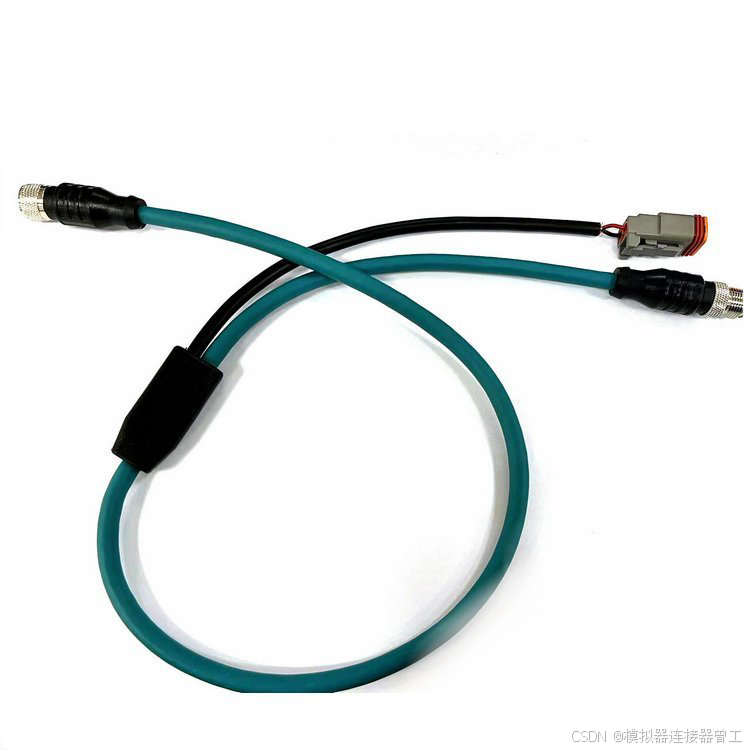

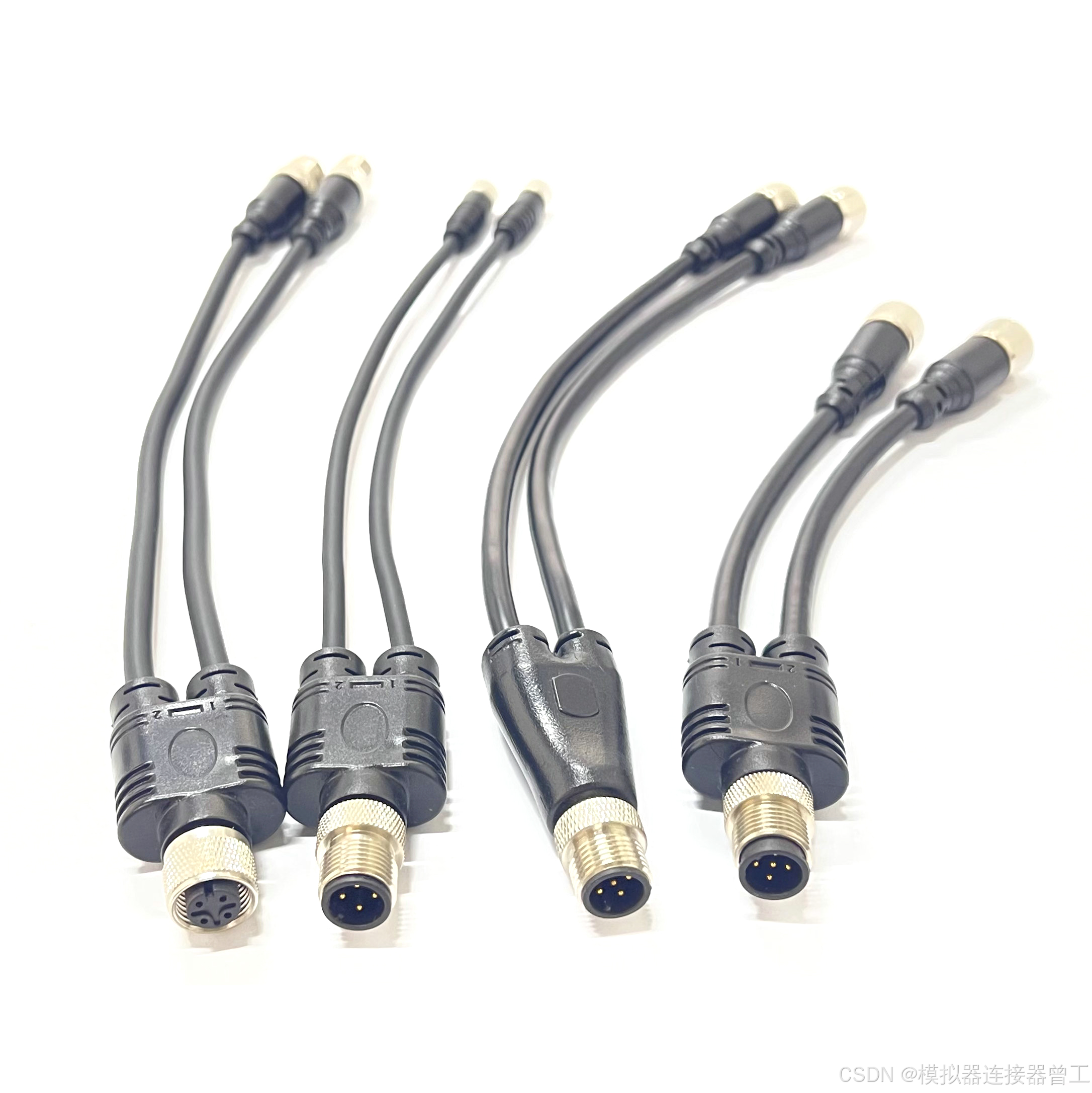

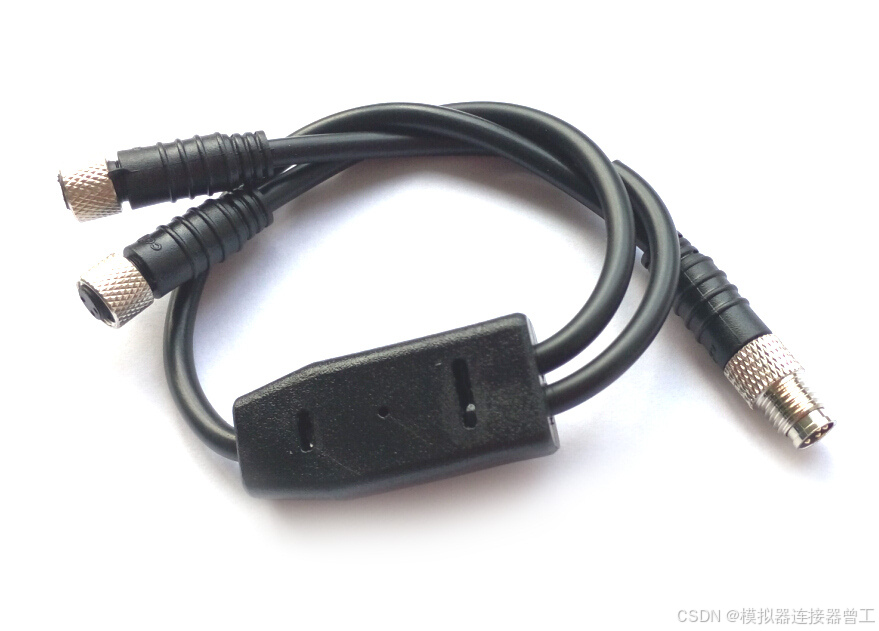

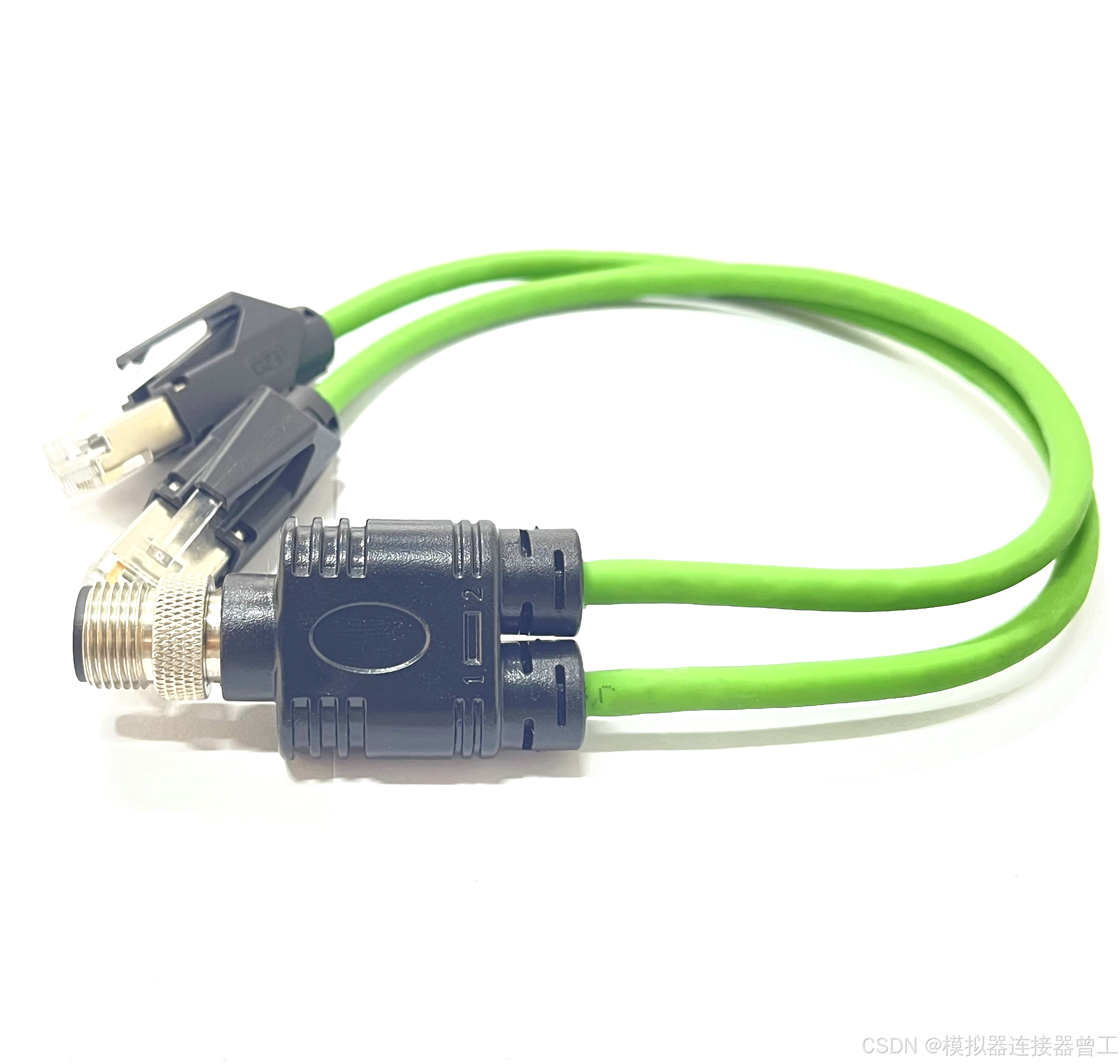

在PROFINET工业以太网布线中，M12 T型转接头 （Tee Connector）常用于从主干线缆分出分支连接现场设备。它看似简单（内部引脚1对1直通），但在高频信号下，分支线（Stub）长度 是决定网络稳定性的关键变量。分支过长会引入信号反射，导致误码率上升、通信中断。本文基于物理层原理和实测数据，系统分析M12 T型转接头在PROFINET网络中的分支长度限制。
一、PROFINET物理层与分支线的基本约束
PROFINET基于100BASE-TX（100Mbps全双工），物理层采用MLT-3编码，差分信号在双绞线中传输。在信号完整性层面，任何没有被终端匹配的线缆分支，都会成为阻抗不连续点，产生信号反射。反射波叠加在原始信号上，可能导致接收端误判信号电平。
在工业以太网标准中，没有"分支线"的概念 ------标准拓扑是星型（通过交换机），而非RS485/DeviceNet类的多分支总线。因此，在PROFINET中用T型转接头引出分支，属于工程上的变通方案，而非标准推荐做法，其可行性严格受限于分支长度。
| 分支长度 | 信号反射程度 | 实测误码率（100Mbps，PRBS-7测试） | 工程判定 |
|---|---|---|---|
| ≤0.3m | 低（反射信号在上升沿内返回） | ＜10⁻¹² | ✅ 稳定可用 |
| 0.3-1.0m | 中等（反射叠加，轻微振铃） | 10⁻¹⁰ ~ 10⁻¹² | ✅ 可用（需关注环境变化） |
| 1.0-3.0m | 明显（振铃影响信号判决） | 10⁻⁶ ~ 10⁻⁹ | ⚠️ 偶发误码，工业应用已有风险 |
| ＞3.0m | 严重（反射干扰显著） | ＞10⁻⁶ | ❌ 不可用 |
二、分支长度对信号完整性的实测影响
测试条件：PROFINET主站→交换机→3米CAT5e屏蔽主干线→M12 T型头→分支线接IO设备。示波器测量差分信号眼图，以太网分析仪统计错误帧。
| 分支长度 | 眼图特征 | 信号幅值（典型，差分） | 上升沿时间（20%-80%） | 通信状态 |
|---|---|---|---|---|
| 无分支（直连） | 眼图清晰张开，过冲/振铃小 | ±2.0V | 4.5ns | 通信正常，无错误帧 |
| 0.3m | 眼图略微收窄，边缘轻微模糊 | ±1.9V | 4.8ns | 通信正常，偶发错误帧（每10⁶帧1次） |
| 1.0m | 眼图可见闭合趋势，过冲明显（约+0.3V） | ±1.7V | 5.5ns | 偶发CRC错误，重传率上升 |
| 3.0m | 眼图明显闭合，抖动显著增加 | ±1.4V | 7.2ns | 频繁重传，通信不稳定 |
| 5.0m | 眼图严重闭合，信号畸变 | ±1.0V | --- | 通信频繁中断 |
三、不同工况下的分支线长度限制
| 工况 | 推荐最大分支长度 | 技术依据 |
|---|---|---|
| 干燥、屏蔽良好、设备不多 | ≤1.0m | 多数工程经验建议的极限值，1米内反射基本可控 |
| 存在变频器/伺服干扰 | ≤0.3m | 干扰环境下信号裕量减小，越短越好 |
| 使用屏蔽双绞线（SFTP） | ≤0.5m | 屏蔽可降低辐射和耦合，但无法消除反射 |
| 高振动/频繁插拔环境 | ≤0.3m | 振动可能影响接触电阻，引入额外阻抗变化，分支越短越安全 |
| 多级T型级联 | 每级分支≤0.3m，总级联≤3级 | 级联时反射叠加，分支必须更短，总级联量受限于信号衰减 |
| 设备为PROFINET IRT（等时同步） | 不建议使用T型分支 | IRT对信号抖动要求极高，任何分支都可能影响同步精度 |
四、为什么工业以太网不能像现场总线那样长分支？
| 对比维度 | PROFINET（工业以太网） | DeviceNet（现场总线） |
|---|---|---|
| 物理层 | 差分点对点（100BASE-TX） | 差分总线（CAN） |
| 拓扑 | 星型（通过交换机） | 总线型（主干-分支） |
| 分支机制 | 标准不支持，T型头是工程变通 | 标准支持，分支≤6米 |
| 信号反射处理 | 无终端电阻，反射直接叠加 | 终端电阻（120Ω）吸收反射 |
| 分支长度限制 | ≤1米（实测建议） | ≤6米（标准允许） |
五、工程实践建议
在PROFINET网络中，若必须使用T型转接头，遵循以下原则可最大限度避免故障：
-
分支线长度控制在0.3米以内。越短越安全，理想情况是设备端插头直接插在T型头上，不使用额外延长线。
-
使用屏蔽双绞线（SFTP）。屏蔽层可抑制辐射发射和外部耦合噪声，但不能解决反射问题。
-
减少级联层数。T型头级联不超过3级，每级分支越短越好。
-
避免在关键链路上使用。PROFINET IRT（等时同步）链路对信号质量要求极高，应避免使用T型分支。
-
关注交换机端口支持。部分交换机端口对分支反射较为敏感，实测中某些交换机在分支超过1米时可能出现端口自动降速或断开的情况，需要确认兼容性。
-
怀疑T型分支问题时优先拆除验证。若PROFINET网络出现偶发性丢站、IO设备闪断，但又没有排查到明确的干扰源，建议先将T型头分支拆除，改为交换机直连，观察故障是否消失------这是最有效的排查方法之一。
六、总结
M12 T型转接头在PROFINET网络中的分支长度限制，本质上是阻抗不连续导致的信号反射问题。实测表明：
-
分支长度≤0.3米：信号质量良好，可正常使用。
-
分支长度0.3-1.0米：偶发误码率可能上升，但在干扰小的环境中尚可运行。
-
分支长度＞1米：存在较高的通信风险，不建议在工业现场使用。
-
分支长度＞3米：通信极易中断。
在工程实践中，0.3米（约1英尺）是可靠的推荐上限。若分支长度需求超过1米，应改为使用交换机端口进行连接，而非继续延长分支线。在设计PROFINET布线方案时，应优先以交换机为核心，而非依赖T型头扩展节点，这是保证网络信号完整性的基础。
