一天一个开源项目（第32篇）：Edit-Banana - 让不可编辑的图表变成可编辑，SAM3+多模态大模型驱动

引言

"把不可编辑的，变成可编辑的。------Make the Uneditable, Editable."

这是「一天一个开源项目」系列的第 32 篇文章。今天介绍的项目是 Edit-Banana （GitHub）。

论文、报告、教材里的流程图、架构图、技术示意图往往是 PNG/JPG 或 PDF 里的「死图」------不能改文字、不能拖形状、不能换模板。Edit-Banana 是北京理工大学数据实验室（BIT-DataLab）开源的通用内容重编辑框架 ：用自研微调的 SAM 3（Segment Anything Model 3） 做图表元素分割，用多模态大模型（Qwen-VL / GPT-4V 等） 做多轮扫描与 OCR，把静态图/PDF 高保真转成 DrawIO（XML）、SVG、PPTX，每个元素都可单独选中、拖拽、改样式，真正「可编辑」。

为什么值得看？

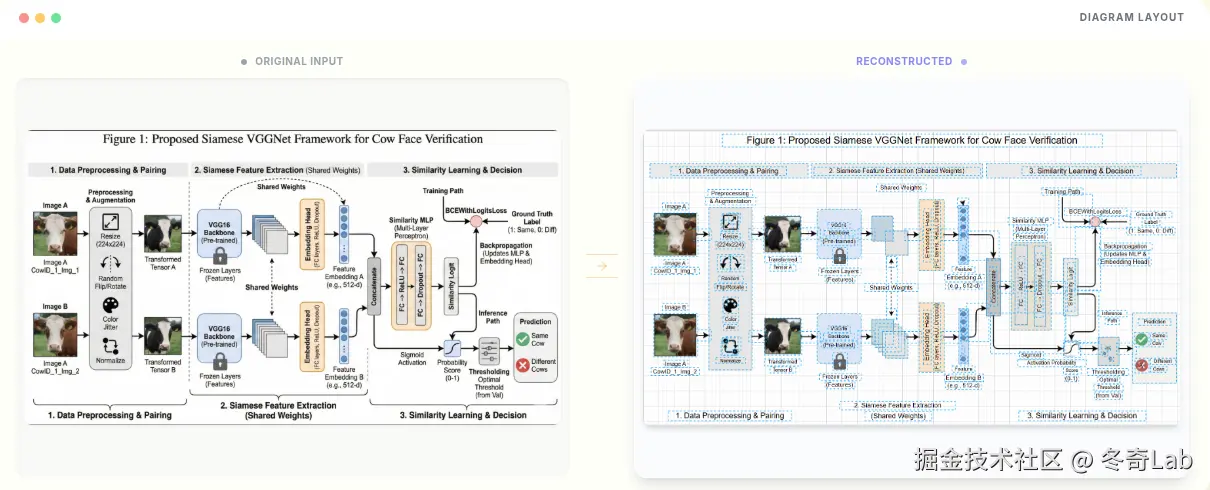

🍌 一图变 DrawIO/PPTX：流程图、架构图、公式图 → 可编辑 XML/SVG/PPTX
🤖 SAM3 + 多模态 VLM：分割 + 多轮 VLM 扫描，保留版式、层级、箭头样式
📐 高保真：布局逻辑、配色、描边/填充、虚线/粗细、文字与公式（含 LaTeX）尽量还原
🌐 即用 Demo ：在线 editbanana.anxin6.cn 上传即用；本地支持 Web（React + FastAPI）与 CLI
📄 PDF → PPTX：支持 PDF 转可编辑幻灯片
🔧 可配置 ：SAM3 阈值、路径、主色等通过 config.yaml 调优

你将学到什么

Edit-Banana 的定位与典型使用场景（图→DrawIO、PDF→PPTX、人机协同修改）
整体流水线：输入 → SAM3 分割 → 文本/公式 OCR（Azure + VLM 回退）→ 合并生成 XML/PPTX
关键技术点：SAM3 微调、多轮 VLM 扫描、Azure OCR、Crop 高分辨率文字/公式识别、LaTeX 输出
项目结构、安装与配置、Web 与 CLI 两种使用方式
与同类「图转可编辑」方案的对比与选型参考
开发路线图（箭头智能连接、模板适配、批量导出、本地 VLM 等）

前置知识

对图像分割、OCR 有基本概念即可
了解 DrawIO（.drawio / XML）或 PPTX 格式会有帮助
本地部署需 Python 3.10+、可选 CUDA GPU；前端为 React + Node

项目背景

项目简介

Edit-Banana 的 Slogan 是 「Universal Content Re-Editor: Make the Uneditable, Editable」 。它要解决的是：静态格式（图片、PDF）中的图表、示意图、公式无法直接编辑 的问题。

通过「SAM 3 分割 + 多模态大模型多轮扫描 + 高质量 OCR（Azure + VLM 回退 + 公式 LaTeX）」的流水线，把：

输入：PNG/JPG 图片，或 PDF
输出：可编辑的 DrawIO（XML）、SVG、PPTX，元素可单独选中、拖拽、改样式

从而保留原图的布局逻辑、颜色、层级、箭头样式，并支持后续在 DrawIO 或 PowerPoint 中继续编辑、换模板。

面向的用户：

需要把论文/报告里的图改成可编辑版本的研究者、写作者
想把现有教材/讲义中的图统一成 DrawIO/PPT 的教师、课程制作者
希望从设计稿/截图快速得到可编辑图的开发者、产品经理
对 SAM、多模态 VLM、OCR 流水线感兴趣的学习者

作者/团队介绍

团队：BIT-DataLab（北京理工大学数据实验室）
代表贡献者 ：Chai Chengliang、Zhang Chi、Deng Qiyan、Rao Sijing 等（见 GitHub Contributors）
联系：README 中提供 WeChat 群二维码，可扫码加入交流；Issues 可提 Bug 与建议

项目数据

⭐ GitHub Stars : 约 1.9k（GitHub）
🍴 Forks: 约 99
📦 仓库状态 : 22 commits，持续迭代；README 注明在线服务优先更新，GitHub 代码可能略滞后于线上能力
📄 License: Apache-2.0（可商用、二次开发，保留版权声明）
🌐 在线 Demo : editbanana.anxin6.cn
💬 社区: GitHub Issues、WeChat 群（见 README）

技术栈：Python（100% 仓库语言）、CUDA、React（前端）、FastAPI（后端）。

主要功能

核心作用

Edit-Banana 的核心作用是：把「不可编辑」的静态图表/PDF 转成「可编辑」的 DrawIO（XML）、SVG、PPTX。

图 → DrawIO / SVG / PPTX：流程图、架构图、技术示意图、公式图等，输出可拖拽、可改样式的元素。
PDF → PPTX：PDF 页面转成可编辑的 PPT 幻灯片。
人机协同：支持在流程中人工介入修改（Human in the Loop）。

转换时尽量做到：

保留布局逻辑、颜色、元素层级；
1:1 还原形状描边/填充、箭头样式（虚线、粗细等）；
文字与公式识别准确，支持后续编辑和 LaTeX 公式。

使用场景

论文/报告插图可编辑化
- 将论文里的流程图、架构图从 PNG 转为 DrawIO，便于改版、复用。
教材/讲义图表统一格式
- 把扫描版或截图中的图批量转为 DrawIO 或 PPTX，统一风格与模板。
设计稿/截图快速成图
- 设计图或界面截图 → 可编辑图，便于在 DrawIO/PPT 中二次设计。
PDF 讲义转 PPT
- 将 PDF 讲义转成可编辑 PPTX，方便修改版式和内容。
技术文档与培训材料
- 技术示意图、系统架构图从静态图变为可维护的 DrawIO/PPTX。

快速开始

在线使用（推荐）

打开 editbanana.anxin6.cn/
上传图片或 PDF，即可得到可编辑的 DrawIO（XML）或 PPTX
新用户注册可获得一定免费额度

本地安装与运行

环境：Python 3.10+、Node.js & npm（前端）、建议带 CUDA 的 GPU。

bash 复制代码

# 1. 克隆
git clone https://github.com/BIT-DataLab/Edit-Banana.git
cd Edit-Banana

# 2. 创建目录
mkdir -p input output sam3_output

# 3. 下载模型（如 SAM3）
# 从 https://modelscope.cn/models/facebook/sam3 下载，放到 models/sam3.pt，并在 config 中配置路径

# 4. 后端依赖
pip install -r requirements.txt

# 5. 配置文件与环境变量
cp config/config.yaml.example config/config.yaml
# 创建 .env，配置 AZURE_ENDPOINT、AZURE_API_KEY 等（见 README）

# 6. 前端
cd frontend && npm install && cd ..

Web 方式：

bash 复制代码

# 后端
python server_pa.py   # 默认 http://localhost:8000

# 前端（另开终端）
cd frontend && npm run dev   # 默认 http://localhost:5173

浏览器访问前端地址，上传图片即可在页面内看到转换结果（如内嵌 DrawIO 编辑器）。

CLI 方式：

bash 复制代码

# 单张图
python main.py -i input/test_diagram.png
# 输出 XML 等在 output/ 目录

核心特性

SAM3 分割
- 使用项目微调的 SAM 3 对图表元素做分割，为后续还原几何与层级打基础。
多轮 VLM 扫描
- 由多模态大模型（如 Qwen-VL、GPT-4V） 引导的固定多轮扫描，提取结构、关系与文本。
高质量 OCR 与公式
- Azure Document Intelligence 做精确文本定位；
- 若 Azure 不可用，自动回退到 VLM 端到端 OCR；
- 使用 Mistral Vision / MLLM 做文本纠错与公式转 LaTeX；
- Crop-Guided：对文字/公式区域做高分辨率裁剪再送 LLM，提高识别质量。
用户与并发
- 用户系统：注册送免费 credits，按量扣费防滥用；
- 多用户并发 ：Global Lock 保证 GPU 线程安全，LRU Cache 缓存图像嵌入，兼顾性能与稳定。
Web 与 CLI
- React 前端 + FastAPI 后端 ，上传即用；同时提供 CLI （main.py）便于脚本化。
配置化
- config/config.yaml 可调：SAM3 分数阈值、NMS、迭代次数、路径、主色提取等。

项目优势

对比项	Edit-Banana	传统截图重绘	通用 OCR 工具
输出格式	DrawIO(XML)/SVG/PPTX 可编辑	多为位图	纯文本/表格
图表结构	保留形状、连线、层级	需人工重画	不保留版式
公式	LaTeX 输出，可编辑	难以复用	部分支持
技术栈	SAM3 + 多模态 VLM + OCR	手工/简单工具	以文本为主
开源与商用	Apache-2.0，可二次开发	视具体工具	视具体产品

为什么选 Edit-Banana？

专门针对「图→可编辑」场景，输出直接可用于 DrawIO/PPT；
分割 + VLM + OCR 组合，在版式、箭头、公式上做了专门设计；
有在线 Demo 和完整本地部署方案，便于试用与集成；
北京理工大学实验室开源，Apache-2.0 友好。

项目详细剖析

架构与流水线

整体是一条顺序 + 并行的流水线：

输入：Image（PNG/JPG）或 PDF。
分割（SAM3）：用微调 SAM3 的 mask 解码器得到图表元素区域。
文本提取（并行） ：
- Azure OCR 得到文本框；
- 对文字/公式区域做高分辨率 crop，送 Mistral/LLM 做识别与 LaTeX 转换。
生成：合并 SAM3 的空间信息与 OCR 文本，生成 XML（DrawIO）/ PPTX。

scss 复制代码

Input (Image/PDF)
    → SAM3 Segmentation
    → Text Extraction (Azure OCR + VLM crop-guided + LaTeX)
    → Merge spatial + text
    → DrawIO (XML) / SVG / PPTX

项目结构（概要）

根据 README，结构大致为：

csharp 复制代码

Edit-Banana/
├── config/              # 配置（如 config.yaml）
├── flowchart_text/      # OCR 与文本提取（Azure、Mistral、对齐等）
├── modules/             # 通用模块
├── prompts/             # 多模态/LLM 提示词
├── sam3/                # SAM3 模型封装
├── sam3_service/        # SAM3 服务化
├── scripts/             # 工具脚本（如 merge_xml.py 合并与编排）
├── static/              # 静态资源与 Demo 图
├── main.py              # CLI 入口（模块化流水线）
├── server_pa.py         # FastAPI 后端（Web 服务）
└── requirements.txt

前端在 frontend/（React），通过后端 API 上传文件并获取生成的 XML/PPTX。

关键技术点

SAM3 微调：针对图表场景微调，提升形状、箭头、框图等分割质量。
多轮 VLM：用多模态大模型做多轮「扫描」，提取结构、关系、文本，而不是单次识别。
Crop-Guided OCR：只对文字/公式区域做高分辨率裁剪再送 LLM，在保证精度的同时控制 token 与成本。
并发与缓存：Global Lock + LRU Cache 使多用户共享 GPU 时既安全又减少重复计算。

配置说明（config.yaml）

README 提到可在 config/config.yaml 中调整：

sam3：score 阈值、NMS 阈值、最大迭代轮数等；
paths：输入/输出目录；
dominant_color：主色提取相关灵敏度。

环境变量（如 .env）需配置 AZURE_ENDPOINT 、AZURE_API_KEY 等，具体以仓库说明为准。

开发路线图（README）

模块/功能	状态	说明
核心转换流水线	✅ 已完成	分割 + 重建 + OCR 全流程
智能箭头连接	⚠️ 开发中	自动将箭头关联到目标形状
DrawIO 模板适配	📍 计划中	支持自定义模板导入
批量导出优化	📍 计划中	批量导出为 .drawio 等
本地 VLM 适配	📍 计划中	支持本地 VLM，不依赖云端 API

项目地址与资源

官方资源

🌟 GitHub : github.com/BIT-DataLab...
🌐 在线 Demo : editbanana.anxin6.cn/
📚 文档: 以 GitHub README 为主，含安装、配置、使用说明
💬 社区: GitHub Issues、README 内 WeChat 群二维码
🐛 Issue Tracker : GitHub Issues

适用人群

需要把论文图、报告图、教材图转成可编辑 DrawIO/PPTX 的研究者、教师、写作者；
想学习 SAM + 多模态 VLM + OCR 组合落地的开发者；
需要图转可编辑能力的产品与项目（可基于 Apache-2.0 二次开发）；
对图表理解、公式识别、文档结构化感兴趣的同学。
