随着 AI 训练、推理及 NVMe-oF 存储等业务的爆发式增长，基于 RoCEv2 的 RDMA 网络已成为现代数据中心的核心基础设施 。然而，性能与运维难度往往成正比。长期以来，RDMA 通信在网络中如同处于一个"黑盒"状态，业务侧工程师难以获悉真实的转发路径 。

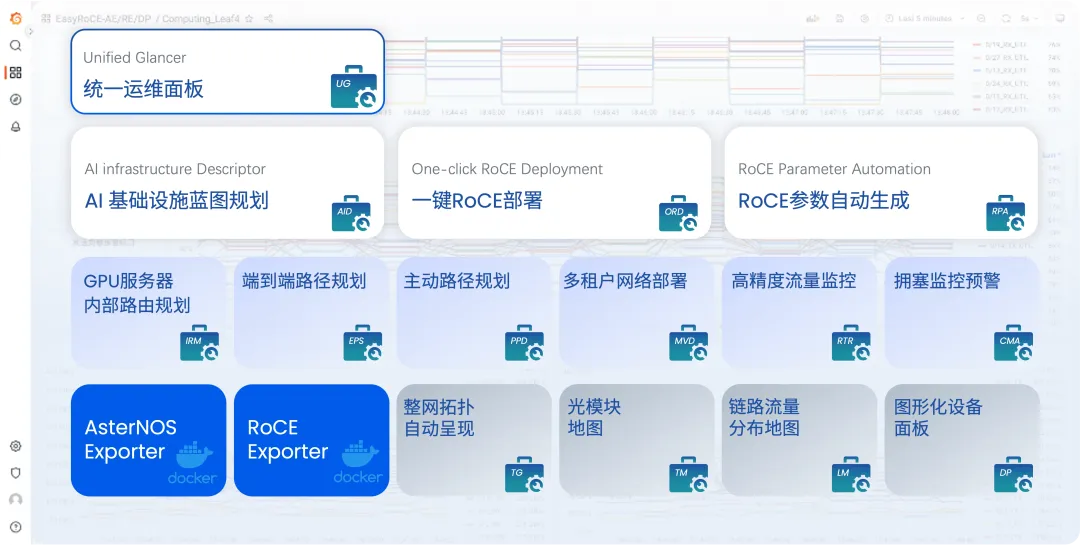

针对这一痛点， EasyRoCE Toolkit 中新增了可视化利器------RST（RDMA Session Tracer），旨在通过轻量且无侵入的方式，实现 RDMA 会话追踪与路径还原 。
现状与挑战：RDMA 运维的"深水区"
在实际运维中，当出现推理速度下降、链路突发拥塞或尾部时延偏高等典型问题时，传统的观测手段往往显得捉襟见肘 ：
端侧工具局限性：仅能看到 IP 地址、QPN 等离散信息，无法感知会话状态或网络真实路径 。
交换机 DEBUG 局限性：端口计数器或 PFC/ECN 统计只能定位到具体的"故障点"，却无法关联到具体的"业务流" 。
传统方案成本高：ERSPAN 镜像抓包分析过于复杂 ；而基于 INT（带内遥测）的方案则对芯片有特殊要求，且涉及现网改造，落地难度大 。
聚焦 CM 协议的生命周期管理

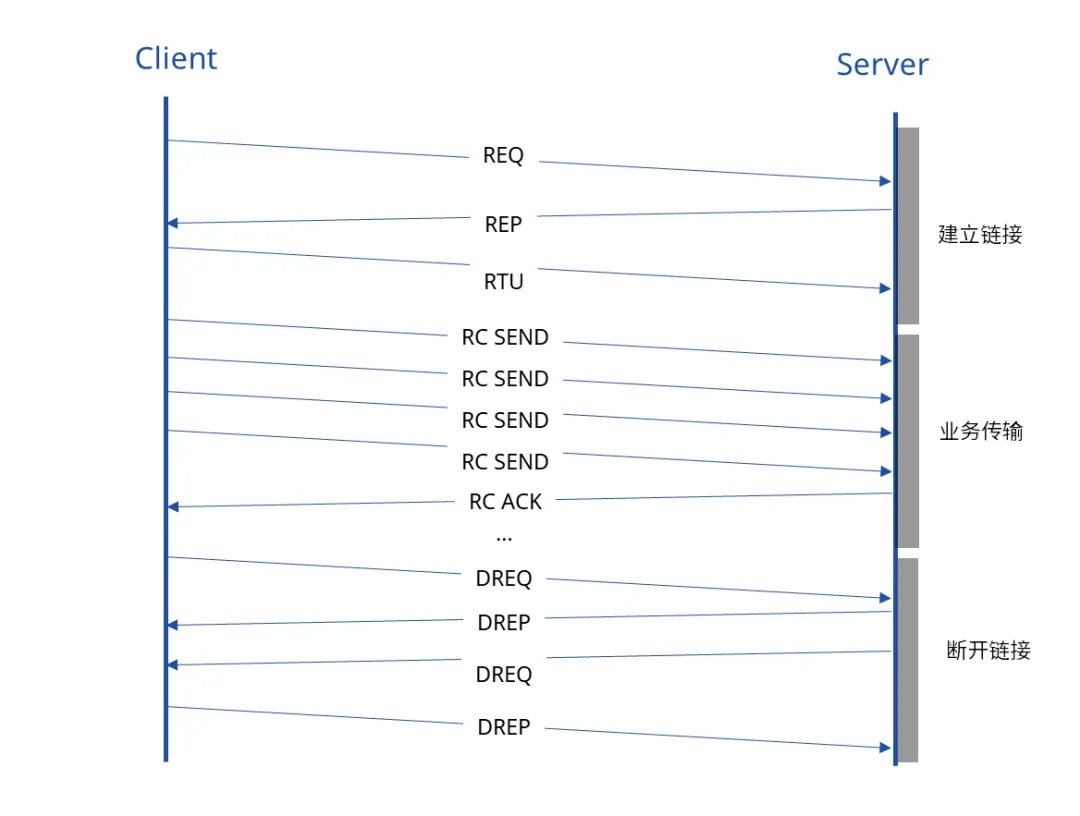

EasyRoCE-RST 1.0 版本选择从 CM（Communication Management）协议切入 。CM 协议类似于 TCP 的握手，负责 RDMA 连接的建立与断开。
RST 通过捕获 CM 报文中的 QPN（Queue Pair Number）和CID（Communication ID）等关键字段 ，解析出 RDMA 会话的完整生命周期（如 Established 或 Closed） 。将这些信息关联到具体的交换机设备和端口，并利用多设备间的 CID 和时间序列关联，最终拼接出完整的端到端通信路径。

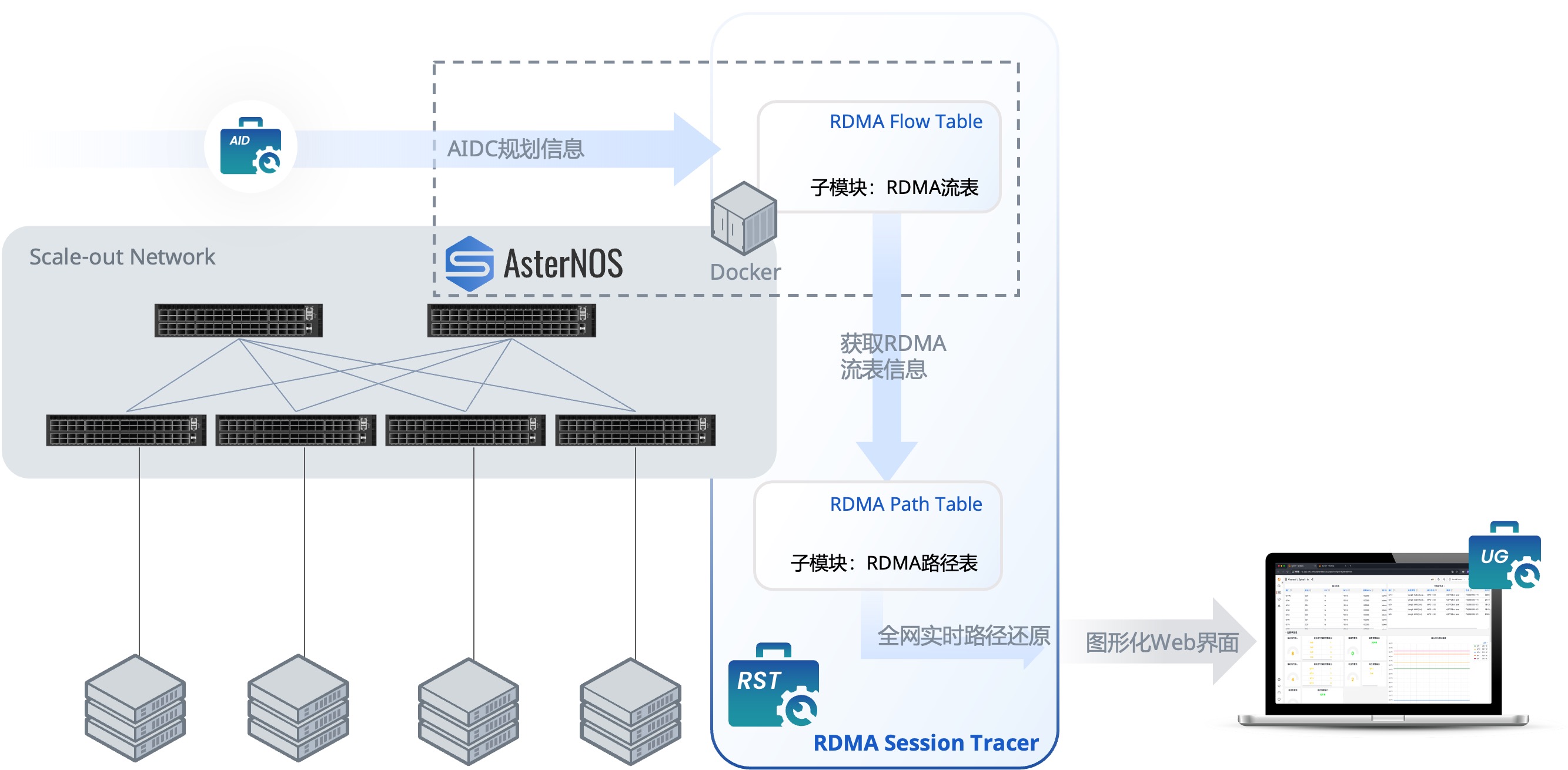

EasyRoCE小工具 RST 系统架构：RFT + RPT 两个子模块
RST 工具链由两个关键子模块组成，实现了从数据采集到图形化呈现的闭环 ：
- RFT (RDMA Flow Table)：以容器形态运行在每台交换机的 AsterNOS 系统上 。它负责匹配、捕获 CM 报文，维护会话状态机，并通过 4791 端口输出流表信息 。
- RPT (RDMA Path Table)：运行在独立控制器上，负责汇总全网设备的流表信息，进行实时路径还原，并一键生成 Grafana 可视化面板 。
极简部署：轻量且无侵入
RST 的部署过程高度自动化，极大降低了使用门槛，分别安装 RST 下的子模块后，登录到刚生成 Grafana 面板即可访问、操作 RST 工具。
- 自动获取信息：从 EasyRoCE-AID 中自动同步交换机的主机名、IP 等信息。
RST 工具首页
**可视化操作：**用户通过 Grafana 面板即可一键开启/关闭各设备的追踪功能，直观查看全网会话路径表。
RST 工具首页可看到当前组网内的所有业务交换机的列表和功能指示开关，直观查看和修改交换机上 RFT 容器的启用和停止状态。
当设备对应的开关处于打开状态，用户可点击后方"查看"按钮，进入 RDMA 流表信息页，查看设备的流表与 RDMA 会话状态追踪。

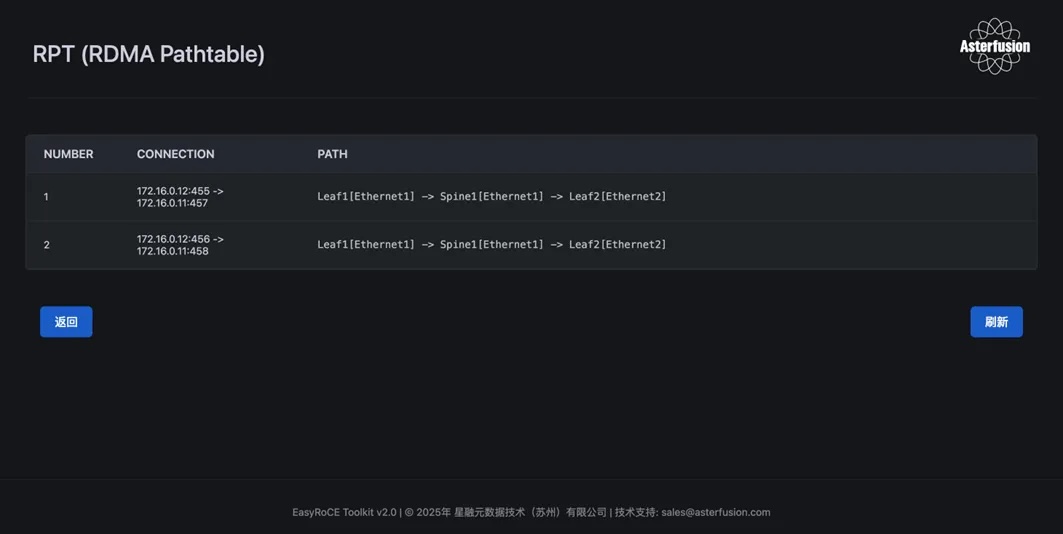

RDMA流量路径表信息页
RDMA流表信息页
当全网设备都开启 RFT 功能，点击 RST 工具首页左上角的流量路径按钮，即可进入 RDMA 流量路径表信息页，由此看到全网的 RMDA 通信会话的转发路径。
Savir，《浅析 RDMA CM 建连流程》，https://zhuanlan.zhihu.com/p/494826608
本文基于星融元技术文档《EasyRoCE - RST 工具介绍》整理撰写，旨在从运维可视化角度解读RDMA网络工具的演进与价值。
