一、7408 TTL
1.1 TTL简介
TTL（全称为Transistor-Transistor Logic，即晶体管 --- 晶体管逻辑），简单来讲就是逻辑门的封装版。
1.2 7408TTL原理

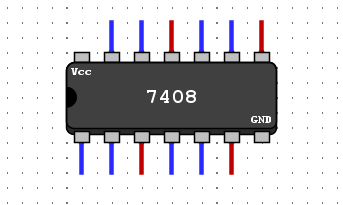

7408TTL元件如下图所示：
共有14个引脚，除Vcc（电源端）和Gnd（接地端）外，分为4组与门。
二、电路图举例

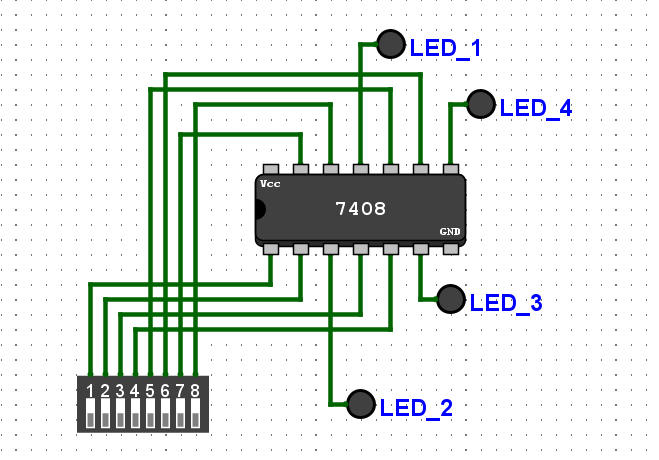

1、2开，LED_2亮起：

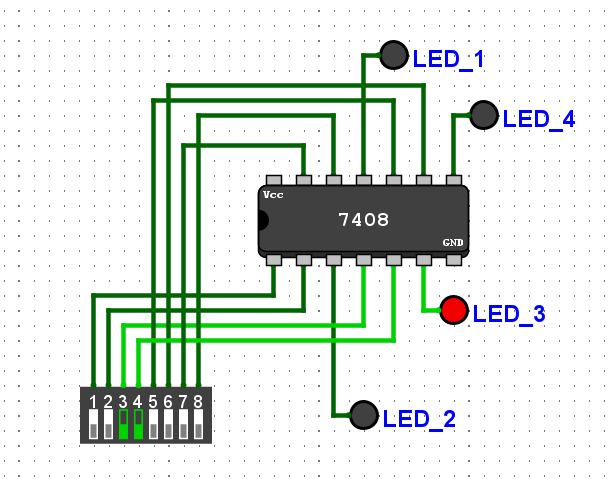

3、4开，LED_3亮起：

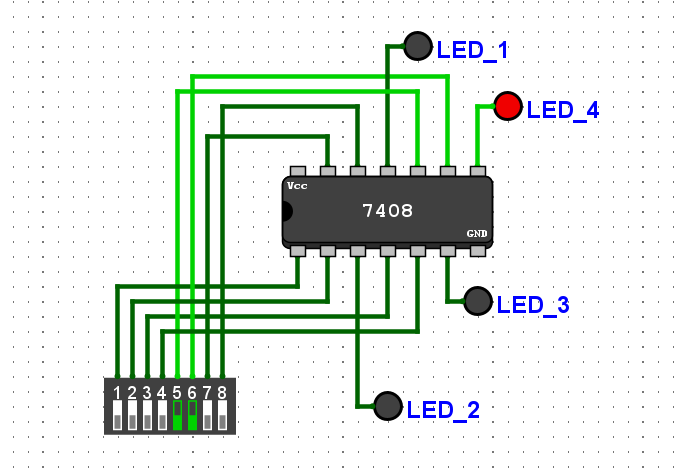

5、6开，LED_4亮起：
7、8开，LED_1亮起：
