图形编辑器开发：文字排版如何实现自动换行？

大家好，我是前端西瓜哥。

之前我们通过字体解析库，拿到了文字的字形路径数据，实现了 手动换行。

但是对于换行，只有手动换行还是不够的。

在文字排版中，我们希望可以给定一个区域宽度，让输入的单行文本超过这个宽度，需要对这行文字进行 "软换行"，将文本拆分成多行。

这个能力就是 "自动换行"。

我的开源图形编辑器项目目前已支持文字自动换行了，欢迎体验。

github.com/F-star/suik...

下面来探究自动换行要如何实现。

排版计算改造

我们之前实现过支持手动换行的文字排版。

《图形编辑器：类 Figma 所见即所得文本编辑（2）》

思路就是基于文本的换行符 \n 将文本拆分成多个单行文本，然后生成它们的 glyph 字形，基于 glyph 的宽度更新排版的 x、y。

现在要自动换行了，所以要再提供一个 maxWidth 表示最大宽度。

在拿到单行文本 glyph 字形的基础上，遍历累加计算总宽度，当宽度超过 maxWidth 的情况下，补上一个 "软换行"，即额外添加 \n 空 glyph 进行占位。

注意这是排版的上 "补充"，并不会修改原文本内容。

ts 复制代码

let x = 0;
const y = 0;
let i = 0;

for (; i < originGlyphs.length; i++) {
const glyph = originGlyphs[i];
let width = glyph.advanceWidth ?? 0;

// 超过最大宽度，添加一个
const isSoftWrapAdd = i > 0 && x + width > maxWidth;
if (isSoftWrapAdd) {
    glyphs.push({
      position: { x, y: y },
      width: 0,
      commands: '',
      logicIndex: i,
    });

    // 到下一行了，更新 glyphLines，重置当前行 glyphs
    x = 0;
    glyphLines.push(glyphs);
    glyphs = [];
  }

// ...

  glyphs.push({
    position: { x: x, y: y },
    width: width,
    commands: glyph.path.toPathData(100),
    logicIndex: i, // 逻辑索引
  });
  x += width;
}

最后得到的 glyphs 不再是一维数组，而是变成二维数组，因为可能会返回多行的信息。

另外，这里额外新增一个 logicIndex 属性，表达 glyph 对应文本的字符串位置。因为现在不再是原来的一一对应关系了。

选区模型方案更换

这里出现了一个问题："软换行" 的额外添加，导致 "逻辑索引"（offset，字符串下标）和 "可视索引"（position，光标位置）无法匹配上。

在自动换行（soft wrap）的场景下，换行点的前后两个视觉位置，在文档模型中对应的是同一个 index。例如：

bash 复制代码

|The quick brown fox jum| <-- 视觉第一行
|ps over the lazy dog  | <-- 视觉第二行

假设 jum 后面的位置是 index 24，那么 "第一行末尾" 和 "第二行开头" 都是 index 24，但视觉上是不同的光标位置。

这对我们更新选区位置信息，或是转换为逻辑索引（字符串索引位置）转换都比较麻烦。

如果我们要继续使用原来的 线性选区模型 （如 { start: 0, end: 24 }），在软换行场景，可能需要再 引入一个 affinity 概念来表达光标是在行末还是行首 ，如{ start: 0, startAffinity: 'downstream' end: 24, endAffinity: 'upstream' } 表达选区选中为第一行行首到行末。

但这种写法个人不是很喜欢，且我调研了下，这种方案在文本编辑中还是比较少。

最后我参考了 Monaco editor 的 selection 表达，使用的 行（line）和列（column）的表达。

ts 复制代码

textEditor.selectionManager.setSelection({
  // 基准位置
  anchorLineNum: 0,
  anchorColumn: 0,
  // 聚焦位置
  focusLineNum: 0,
  focusColumn: 24,
});

选区位置更新

重要的排版计算和选区模型改造完成后，后面就是一些细节的调整了。

举个例子。

插入光标在视觉第二行的开头，此时我们 按下左方向键，对光标进行左移。

在 逻辑索引 上，其实就是将 "m" 字符删除，逻辑索引向左移动 1 个距离。但对于 可视索引，则是要向前移动 2 个距离的（"m" 和软换行符）。

这个就是 "逻辑索引" 和 "可视索引" 无法匹配的问题。

解决方案是，先根据插入光标位置的可视索引，转换为逻辑索引，然后减 1，然后再求对应的可视索引。

ts 复制代码

const { focusColumn, focusLineNum } = this.selection;

// 可视索引 -> 逻辑索引
const offset = textGraphics.paragraph.getOffsetAt({
lineNum: focusLineNum,
column: focusColumn,
});
// 逻辑索引减 1，然后转换为可视索引
const newPosition = textGraphics.paragraph.getPositionAt(offset - 1, 'downstream');
this.setSelection({
anchorColumn: newPosition.column,
anchorLineNum: newPosition.lineNum,
focusColumn: newPosition.column,
focusLineNum: newPosition.lineNum,
});

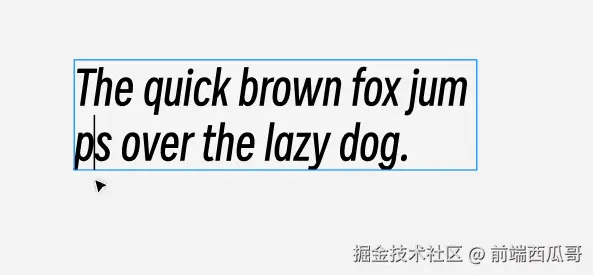

getPositionAt 方法的第二个参数是 affinity，downstream 希望得到靠下的 position。如下图，左移时，光标还在当前行，再左移，就跑到上一行的最后一个字符前方了。光标没有在行末出现。

getOffsetAt 实现：

ts 复制代码

getOffsetAt(pos: IPosition): number {
const glyphs = this.getGlyphs();
const lineNum = Math.min(Math.max(pos.lineNum, 0), glyphs.length - 1);
const line = glyphs[lineNum];

if (line.length === 0) return0;

const column = Math.min(Math.max(pos.column, 0), line.length - 1);
return line[column].logicIndex;
}

getPositionAt 实现：

ts 复制代码

getPositionAt(
  offset: number,
  affinity: 'upstream' | 'downstream' = 'downstream',
): IPosition {
const glyphs = this.getGlyphs();

let isFound = false;
const position: IPosition = { lineNum: 0, column: 0 };
for (let lineNum = 0; lineNum < glyphs.length; lineNum++) {
    const line = glyphs[lineNum];
    for (let column = 0; column < line.length; column++) {
      if (line[column].logicIndex === offset) {
        position.lineNum = lineNum;
        position.column = column;
        isFound = true;
        break;
      }
    }
    if (isFound) break;
  }
// if affinity is 'downstream' and the position is not the last line,
// get the position of the next line
if (affinity === 'downstream' && position.lineNum < glyphs.length - 1) {
    const nextLine = glyphs[position.lineNum + 1];
    if (nextLine.length > 0 && nextLine[0].logicIndex === offset) {
      position.lineNum = position.lineNum + 1;
      position.column = 0;
    }
  }
return position;
}

Figma 文字对象

Figma 的文字对象，同时自适应宽度、固定宽度两种效果。

自适应宽度，表现为文本内容，宽高会自动调整适应文本宽高。固定宽度，则要超出的文本自动换行到下一行。

Figma 的文字对象有一个属性 textAutoResize，表示是否根据文本内容自适应修改宽或高。

它支持的值有：

WIDTH_AND_HEIGHT，属性面板表达为：自动宽度（Auto width），表示宽高都自适应；
HEIGHT，属性面板表达为：自动高度（Auto height），表示宽固定，高自适应；
NONE，属性面板表达为：固定宽高（Fixed Size），表示宽固定，高也固定（文字渲染的实际高度可超出定高）；

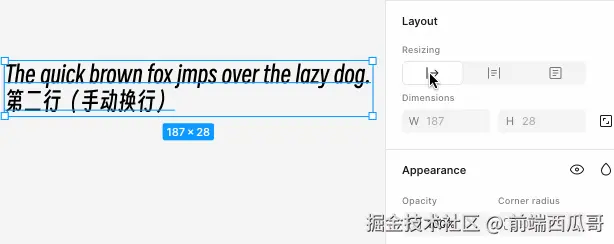

可以通过属性面板的 Resizing 项下直接修改这个属性。

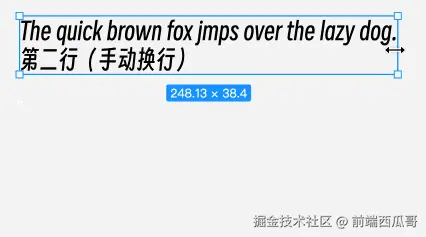

也可以拖拽控制点修改宽高。

如果当前文字是"自动宽度"策略，当用户修改其宽高属性，如果高度发生改变，会变成"固定宽高"策略。如果高度没改变，但宽度发生改变，则会变成 "自动高度策略"。

创建文字的时候，如果拖拽会产生一个矩形区域，释放时会基于该宽高创建一个使用 "固定宽高" 策略的文字对象。

如果没有发生拖拽，则创建 "自动宽度" 的文字对象。

Adobe Illustrator 文字对象

Adobe Illustrator 的文字对象，只支持自动宽高，修改宽高只会在垂直方向拉伸文字，或是改变字体大小。

另外有一个 区域文字对象，支持在特定的路径下填充文本，是一种更灵活更复杂的表达。

容器除了可以是常规的矩形，也可以是复杂的路径。

修改容器图形的宽高，文字会自动换行去自适应容器。

结尾

自动换行的核心原理，是累积当行文本的宽，当超过容器的固定宽度时，在视觉上加上一个 "软换行"。这种做法会导致逻辑位置（offset）和可视位置（position）的不一致，在进行一些文本编辑相关操作时，需要做一些转换处理。

当然这里说的是最基础版本的自动换行，之后可以考虑分词处理，基于多个字符形成的词为一个整体进行换行，或是支持一些特殊的效果，比如超出高度的文字不做显示，或是像 Adobe Illustrator 支持不规则的容器。
