ACE Engine FrameNode 节点

1 概述

FrameNode 是 ArkUI NG 中 "组件构建的 UI 节点，是组件树里的"实体节点"（有布局、有渲染、有事件），继承自：

AceType → Referenced → UINode → FrameNode
同时继承 LayoutWrapper（让它可以直接参与 NG layout pipeline）

可以理解为：

UINode：只管"树结构 + 生命周期"（谁是父、谁是子、挂到哪棵树上）
FrameNode：在此基础上，加上 布局、渲染、事件、可见性、Inspector 等完整 UI 能力
源码位置 ：~/frameworks/core/components_ng/base/frame_node.h
典型实例 ：Text, Button, Column 等组件的节点，最终都落在不同类型的 FrameNode 上

实质上，我们所有的前端目前所有的组件都会反馈在这里，不论是arkui、 cangjieui 或者是腾讯Kuikly（KMP -> CAPI）。

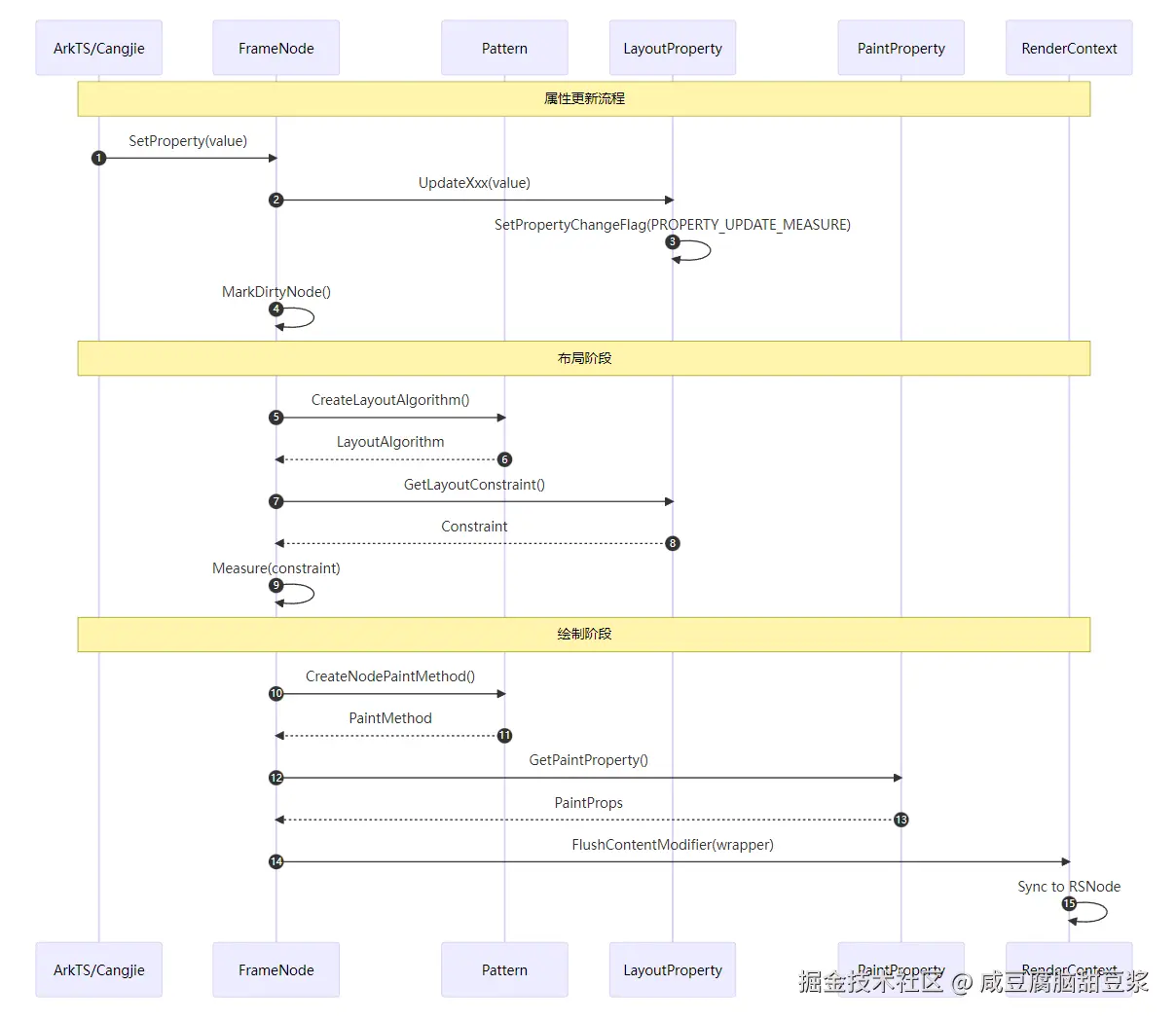

2 类图

3 核心功能

3.1 节点核心行为（Pattern、 GeometryNode、LayoutProperty、 PaintProperty、RenderContext）

scss 复制代码

FrameNode::FrameNode(
    const std::string& tag, int32_t nodeId, const RefPtr<Pattern>& pattern, bool isRoot, bool isLayoutNode)
    : UINode(tag, nodeId, isRoot), LayoutWrapper(WeakClaim(this)), pattern_(pattern)
{
    isLayoutNode_ = isLayoutNode;
    frameProxy_ = std::make_unique<FrameProxy>(this);
    if (IsFree()) {
        renderContext_->SetIsFree(IsFree());
        renderContext_->SetHostNode(WeakClaim(this));
    }
    if (tag == V2::XCOMPONENT_ETS_TAG) {
        renderContext_->InitContext(IsRootNode(), pattern_->GetContextParam(), isLayoutNode);
    } else {
        renderContext_->InitContext(IsRootNode(), pattern_->GetContextParam(), isLayoutNode, this);
    }
    paintProperty_ = pattern->CreatePaintProperty();
    layoutProperty_ = pattern->CreateLayoutProperty();
    // first create make layout property dirty.
    layoutProperty_->UpdatePropertyChangeFlag(PROPERTY_UPDATE_MEASURE);
    layoutProperty_->SetHost(WeakClaim(this));
    layoutSeperately_ = true;
    paintProperty_->SetHost(WeakClaim(this));
    // ...
}

Pattern 是最核心的部分，它决定了 FrameNode 持有什么类型的 LayoutProperty、PaintProperty、EventHub。不同组件（Text、Button、Column）只需要提供不同的 Pattern 子类，重写 CreateLayoutProperty() / CreatePaintProperty() 等工厂方法，就能让同一个 FrameNode 骨架承载不同的组件行为。

3.1.1 Pattern（行为逻辑层）

变量定义 : RefPtr<Pattern> pattern_

职责:

定义组件的行为逻辑：如何响应属性变化、事件、生命周期回调等
创建 LayoutAlgorithm、PaintMethod、EventHub 等
类似 Flutter 的 RenderObject / React 的组件逻辑层

关键方法:

csharp 复制代码

// 从 Pattern 获取各种组件
virtual RefPtr<LayoutProperty> CreateLayoutProperty();
virtual RefPtr<PaintProperty> CreatePaintProperty();
virtual RefPtr<LayoutAlgorithm> CreateLayoutAlgorithm();
virtual RefPtr<NodePaintMethod> CreateNodePaintMethod();
virtual RefPtr<EventHub> CreateEventHub();

// 生命周期回调
virtual void OnModifyDone();
virtual void OnAttachToFrameNode();
virtual void OnDetachFromFrameNode();

使用示例:

ini 复制代码

// 获取 Pattern 指针（带类型检查）
auto* textPattern = frameNode->GetPatternPtr<TextPattern>();

// 获取 Pattern 的 RefPtr
auto textPatternRef = frameNode->GetPattern<TextPattern>();

3.1.2 GeometryNode（几何信息层）

变量定义 : RefPtr<GeometryNode> geometryNode_（通过继承 LayoutWrapper 获得）
职责:
- 存储节点的几何信息：大小、位置、命中区域等
- 提供 frame rect 和 content rect 的访问接口

核心数据:

kotlin 复制代码

class GeometryNode {
private:
    SizeF frameSize_;           // 节点整体大小
    OffsetF frameOffset_;       // 节点在父容器中的位置
    SizeF contentSize_;         // 内容区域大小（去除 padding）
    OffsetF contentOffset_;     // 内容区域相对 frame 的偏移
    RectF hitTestRect_;         // 命中测试区域
};

使用场景:

scss 复制代码

// 获取节点大小
auto size = frameNode->GetGeometryNode()->GetFrameSize();

// 获取节点位置
auto offset = frameNode->GetGeometryNode()->GetFrameOffset();

// 获取内容区域
auto contentRect = frameNode->GetGeometryNode()->GetContentRect();

3.1.3 LayoutProperty（布局属性层）

变量定义 : RefPtr<LayoutProperty> layoutProperty_
职责:
- 管理布局相关属性：margin/padding/flex/align 等
- 提供属性变更标记（PropertyChangeFlag）
- 存储 LayoutConstraint

核心属性:

arduino 复制代码

class LayoutProperty : public Property {
private:
    std::optional<CalcSize> calcSize_;
    std::optional<CalcLength> calcLayoutConstraint_;
    std::optional<PaddingProperty> padding_;
    std::optional<MarginProperty> margin_;
    std::optional<FlexProperty> flexProperty_;
    std::optional<AlignDirection> align_;
    std::optional<VisibleType> visibility_;
    // ... 更多布局属性
};

使用示例:

scss 复制代码

// 更新布局属性
auto layoutProp = frameNode->GetLayoutPropertyPtr<LayoutProperty>();
layoutProp->UpdateMargin(MarginProperty { .left = 10.0f });

// 触发重新测量
frameNode->MarkDirtyNode(PROPERTY_UPDATE_MEASURE);

3.1.4 PaintProperty（绘制属性层）

变量定义 : RefPtr<PaintProperty> paintProperty_
职责:
- 管理绘制相关属性：颜色、边框、阴影、透明度等
- 通过 RenderContext 间接使用

核心属性:

arduino 复制代码

class PaintProperty : public Property {
private:
    std::optional<Color> backgroundColor_;
    std::optional<BorderWidthProperty> borderWidth_;
    std::optional<BorderColorProperty> borderColor_;
    std::optional<BorderRadiusProperty> borderRadius_;
    std::optional<Shadow> shadow_;
    std::optional<float> opacity_;
    // ... 更多绘制属性
};

3.1.5 RenderContext（渲染上下文层）

变量定义 : RefPtr<RenderContext> renderContext_
职责:
- 封装 RSNode（RenderService Node）
- 管理绘制命令和渲染状态
- 控制真正的绘制节点

核心功能:

arduino 复制代码

class RenderContext {
public:
    // 初始化 RSNode
    void InitContext(bool isRoot, std::optional<ContextParam> param);

    // 同步几何属性到 RSNode
    void SyncGeometryProperties(const RectF& rect, const RectF& contentRect);

    // 刷新绘制内容
    void FlushContentModifier(const RefPtr<PaintWrapper>& wrapper);

    // 管理 RSNode 树
    void AddChild(const RefPtr<RenderContext>& child, int32_t slot = -1);
    void RemoveChild(const RefPtr<RenderContext>& child);
};

使用示例:

scss 复制代码

// 获取 RenderContext
auto renderContext = frameNode->GetRenderContext();

// 设置背景色
renderContext->UpdateBackgroundColor(Color::RED);

// 设置透明度
renderContext->UpdateOpacity(0.5f);

3.2 树结构与子节点（UINode进行了扩展）

在 UINode 的 children_ 基础上，FrameNode 额外维护了一套 按 ZIndex 排序的 Frame 子节点集合。

UINode::children_（结构树/逻辑树）：

类型：std::list<RefPtr>

按添加顺序排列

包含所有节点类型：FrameNode、SyntaxNode（ForEach、If 等语法节点）、CustomNode 等

用途：维护 DSL 声明的逻辑结构，做 diff、更新、遍历

FrameNode::frameChildren_（渲染树）：

类型：std::multiset<WeakPtr, ZIndexComparator>

按 ZIndex 排序

只包含 FrameNode（过滤掉了所有语法节点）

用途：渲染绘制、命中测试

这个顺序不同会影响两个核心问题：

渲染顺序

RebuildRenderContextTree 按 frameChildren_ 的顺序重建 RSNode 树

scss 复制代码

void FrameNode::RebuildRenderContextTree()
{
    // This function has a mirror function (XxxMultiThread) and needs to be modified synchronously.
    FREE_NODE_CHECK(this, RebuildRenderContextTree);
    if (!needSyncRenderTree_) {
        return;
    }
    auto pipeline = GetContextRefPtr();
    if (pipeline && !pipeline->CheckThreadSafe()) {
        LOGW("RebuildRenderContextTree doesn't run on UI thread!");
    }
    auto oldFrameChildren = std::move(frameChildren_);
    frameChildren_.clear();
    std::list<RefPtr<FrameNode>> children;
    // generate full children list, including disappear children.
    GenerateOneDepthVisibleFrameWithTransition(children);
    if (overlayNode_) {
        auto property = overlayNode_->GetLayoutProperty();
        if (property && property->GetVisibilityValue(VisibleType::VISIBLE) == VisibleType::VISIBLE) {
            children.push_back(overlayNode_);
        }
    }
    if (accessibilityFocusPaintNode_) {
        children.push_back(accessibilityFocusPaintNode_);
    }
    for (const auto& child : children) {
        frameChildren_.emplace(child);
    }

    // Notify AttachToRenderTree / DetachFromRenderTree.
    ProcessRenderTreeDiff(children, oldFrameChildren);
    oldFrameChildren.clear();

    renderContext_->RebuildFrame(this, children);
}

命中测试顺序

TouchTest 按 frameChildren_ 反向遍历（ZIndex 从高到低），确保上层元素优先响应触摸

less 复制代码

    for (auto iter = frameChildren_.rbegin(); iter != frameChildren_.rend(); ++iter) {
        if (GetHitTestMode() == HitTestMode::HTMBLOCK || GetHitTestMode() == HitTestMode::HTMBLOCK_DESCENDANTS) {
            break;
        }

3.3 标脏

脏标记系统是 FrameNode 驱动 NG Pipeline 的核心机制。当属性发生变化时，FrameNode 通过 MarkDirtyNode 将自身注册到 PipelineContext 的脏节点列表中，Pipeline 在下一帧统一处理这些脏节点，执行布局或渲染。

需要标记的内容

PropertyChangeFlag 是一组位标志，每个 bit 代表一种变更类型。按功能可分为三类：

测量类（影响节点尺寸，需要重新 Measure）：

布局类（不影响尺寸，只影响位置）：

渲染类（不影响布局，只影响绘制）：

特殊标志：延迟标脏

标脏

scss 复制代码

void FrameNode::MarkDirtyNode(PropertyChangeFlag extraFlag)
{
    // 分支1：冻结状态 → 只存 flag，不触发 Pipeline
    if (IsFreeze()) {
        layoutProperty_->UpdatePropertyChangeFlag(extraFlag);
        paintProperty_->UpdatePropertyChangeFlag(extraFlag);
        return;
    }
    // 分支2：PROPERTY_UPDATE_DIFF → 延迟标脏，加入 DirtyPropertyNode 列表
    if (CheckNeedMakePropertyDiff(extraFlag)) {
        if (isPropertyDiffMarked_) return;
        context->AddDirtyPropertyNode(Claim(this));
        isPropertyDiffMarked_ = true;
        return;
    }
    // 分支3：正常标脏 → 进入核心层
    MarkDirtyNode(IsMeasureBoundary(), IsRenderBoundary(), extraFlag);
}

scss 复制代码

// frame_node.cpp:3107
void FrameNode::MarkDirtyNode(bool isMeasureBoundary, bool isRenderBoundary, PropertyChangeFlag extraFlag)
{
    // 1. 将 flag 累积到 layoutProperty_ 和 paintProperty_ 上
    layoutProperty_->UpdatePropertyChangeFlag(extraFlag);
    paintProperty_->UpdatePropertyChangeFlag(extraFlag);

    auto layoutFlag = layoutProperty_->GetPropertyChangeFlag();
    auto paintFlag = paintProperty_->GetPropertyChangeFlag();
    if (CheckNoChanged(layoutFlag | paintFlag)) return;

    // 2. 优先判断是否需要布局（布局优先级 > 渲染）
    if (CheckNeedRequestMeasureAndLayout(layoutFlag)) {
        // 2a. 非边界节点 → 向上传播给父节点
        if (!isMeasureBoundary && IsNeedRequestParentMeasure()) {
            if (RequestParentDirty()) return;  // 父节点接管，自己不入队
        }
        // 2b. 到达边界 或 无父节点 → 自己入队
        if (isLayoutDirtyMarked_) return;  // 防重复
        isLayoutDirtyMarked_ = true;
        context->AddDirtyLayoutNode(Claim(this));
        return;
    }

    // 3. 不需要布局，只需要渲染
    layoutProperty_->CleanDirty();
    MarkNeedRender(isRenderBoundary);
}

什么时候中断：
- Scroll、List 等容器组件天然是测量边界 Scroll、List 等容器组件天然是测量边界
- 拥有独立渲染层的组件
- 是具有固定尺寸的节点------子节点尺寸变化不影响它
