Rokid UXR 的手势追踪虚拟中更真实的手实战开发【含 工程源码 和 最终完成APK】

一、项目介绍

本文将带你基于 Rokid UXR SDK 3.0.3 + 团结引擎

开发一个沉浸式的 AR 空间Demo------虚拟中更真实的手。

在这个Demo中：

• 小人会自动寻路找金币
• 玩家移动整个手掌，即可挡住虚拟小人物体；

这是一个非常适合初学者上手的 Rokid AR 实战案例。

二、环境准备

• 设备：Rokid AR Studio眼镜
• SDK：Rokid UXR SDK 3.0.3
• 引擎：团结引擎 1.6.5

注：全文必须在官方SDK Rokid UXR SDK 3.0.3 已完成 接入指南 后，也就是完成如下章节后才可开始学习 （ custom.rokid.com/prod/rokid_... ）

三、核心功能拆解

步骤 1：创建场景基础

1.1 创建并打开场景

• 在 Assets/Scenes/BoneFollowHand创建好BoneFollowHand这个空场景

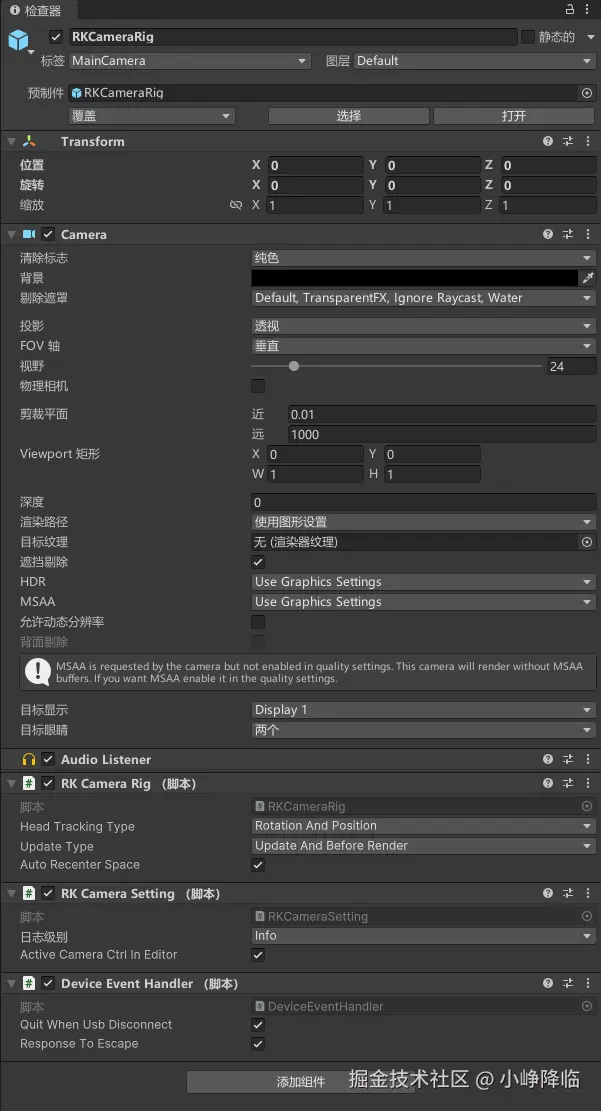

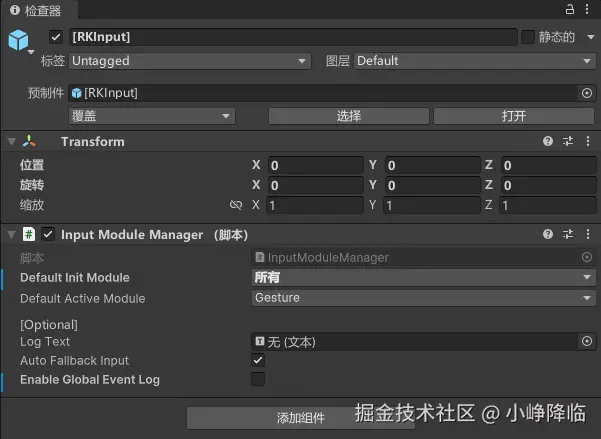

• 拖入RKCameraRig和[RKInput] ，配置如下

1.2 创建地面

1. 在 Hierarchy 中右键 → 3D Object → Cube

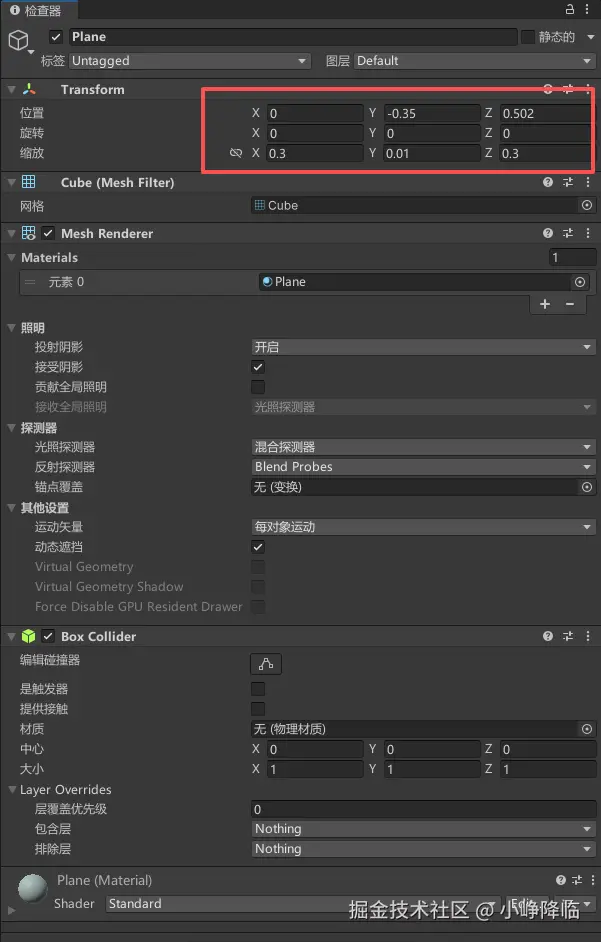

2. 命名为 "Plane"，位置配置如下（因为此处需要考虑手掌和实际大小，故设置为长宽30cm的平面，高1cm）

*Unity中1u=实际1米

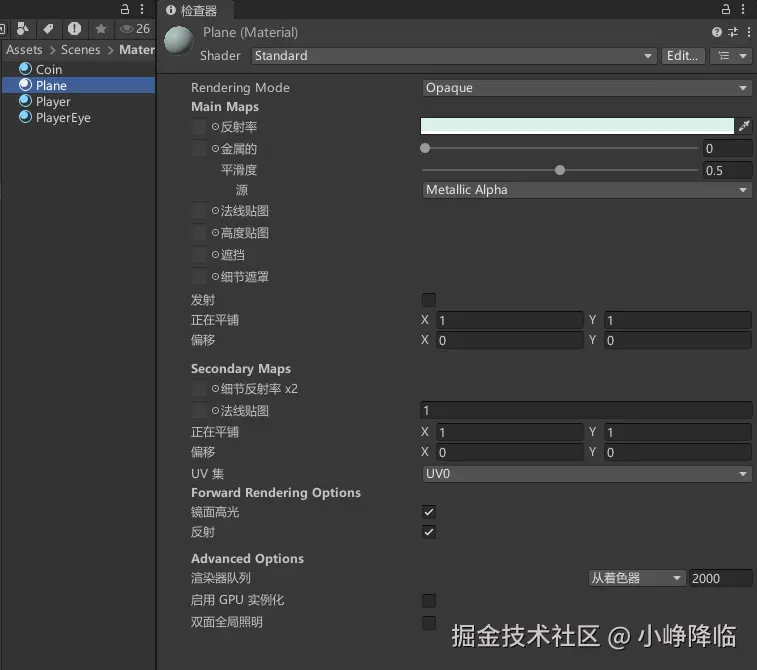

1. 将 Plane.mat 材质拖到 Ground 上

这里创建个材质给个颜色即可

步骤 2：设置手追

2.1 创建手部追踪管理器

1. 在 Hierarchy 中创建空物体：GameObject → Create Empty
2. 命名为 "HandBoneFollower26"
3. 添加 HandBoneFollower26.cs 脚本

如下为脚本

using Rokid.UXR.Interaction;
using Rokid.UXR.Module;
using System.Collections.Generic;
using UnityEngine;

public class HandBoneFollower26 : MonoBehaviour
{
    [Header("默认跟随预制体（Prefab 或 Scene 物体均可）")]
    public GameObject bonePrefab;

    [Header("目标手选择")]
    public HandType handType = HandType.RightHand;

    [Header("偏移设置")]
    public Vector3 offset = Vector3.zero;
    public Vector3 rotationOffsetEuler = Vector3.zero;

    [System.Serializable]
    public class CustomBoneObject
    {
        public SkeletonIndexFlag flag;
        public GameObject customPrefab;        // 既支持Prefab，也支持Scene物体
    }

    public List<CustomBoneObject> customBones = new List<CustomBoneObject>();

    private Dictionary<SkeletonIndexFlag, GameObject> boneFollowers =
        new Dictionary<SkeletonIndexFlag, GameObject>();

    private Dictionary<SkeletonIndexFlag, GameObject> customPrefabMap =
        new Dictionary<SkeletonIndexFlag, GameObject>();

    void Awake()
    {
        foreach (var cb in customBones)
        {
            if (!customPrefabMap.ContainsKey(cb.flag))
                customPrefabMap.Add(cb.flag, cb.customPrefab);
        }
    }

    void Start()
    {
        foreach (SkeletonIndexFlag flag in System.Enum.GetValues(typeof(SkeletonIndexFlag)))
        {
            GameObject targetPrefab = customPrefabMap.ContainsKey(flag)
                ? customPrefabMap[flag]
                : bonePrefab;

            GameObject obj;

            // 支持 Scene 物体（不实例化，直接使用原物体）
            if (targetPrefab.scene.IsValid())
            {
                obj = targetPrefab;   // 直接使用场景物体
                Debug.Log($"[Follower] 使用场景物体作为骨骼节点: {flag}");
            }
            else
            {
                obj = Instantiate(targetPrefab, transform);
                Debug.Log($"[Follower] 实例化 Prefab 用作骨骼节点: {flag}");
            }

            obj.name = "Follower_" + flag;
            obj.SetActive(false);
            boneFollowers.Add(flag, obj);
        }
    }

    void Update()
    {
        if (GesEventInput.Instance == null) return;

        foreach (var pair in boneFollowers)
        {
            var flag = pair.Key;
            var obj = pair.Value;

            Pose pose = GesEventInput.Instance.GetSkeletonPose(flag, handType);
            bool detected = pose.position != Vector3.zero;
            obj.SetActive(detected);
            if (!detected) continue;

            Vector3 worldPos = pose.position + pose.rotation * offset;
            Quaternion worldRot = pose.rotation * Quaternion.Euler(rotationOffsetEuler);

            obj.transform.SetPositionAndRotation(worldPos, worldRot);
        }
    }
}

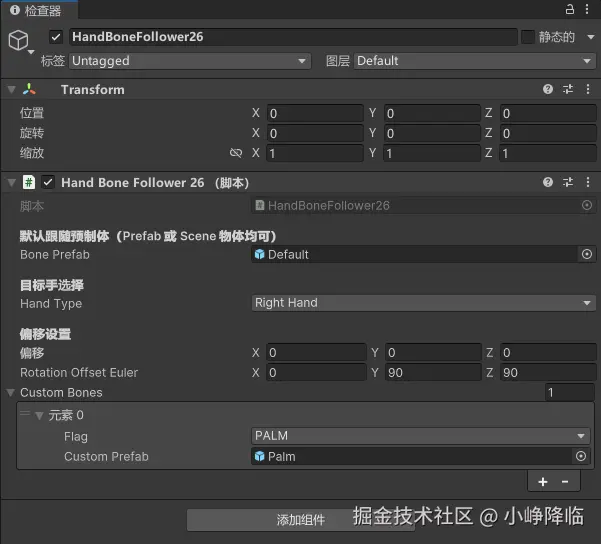

2.2 配置 HandBoneFollower26 脚本

基础设置：

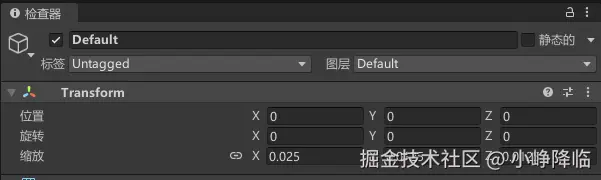

• Bone Prefab : 拖入 Default（默认骨骼显示物体）

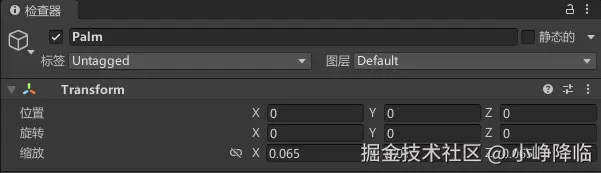

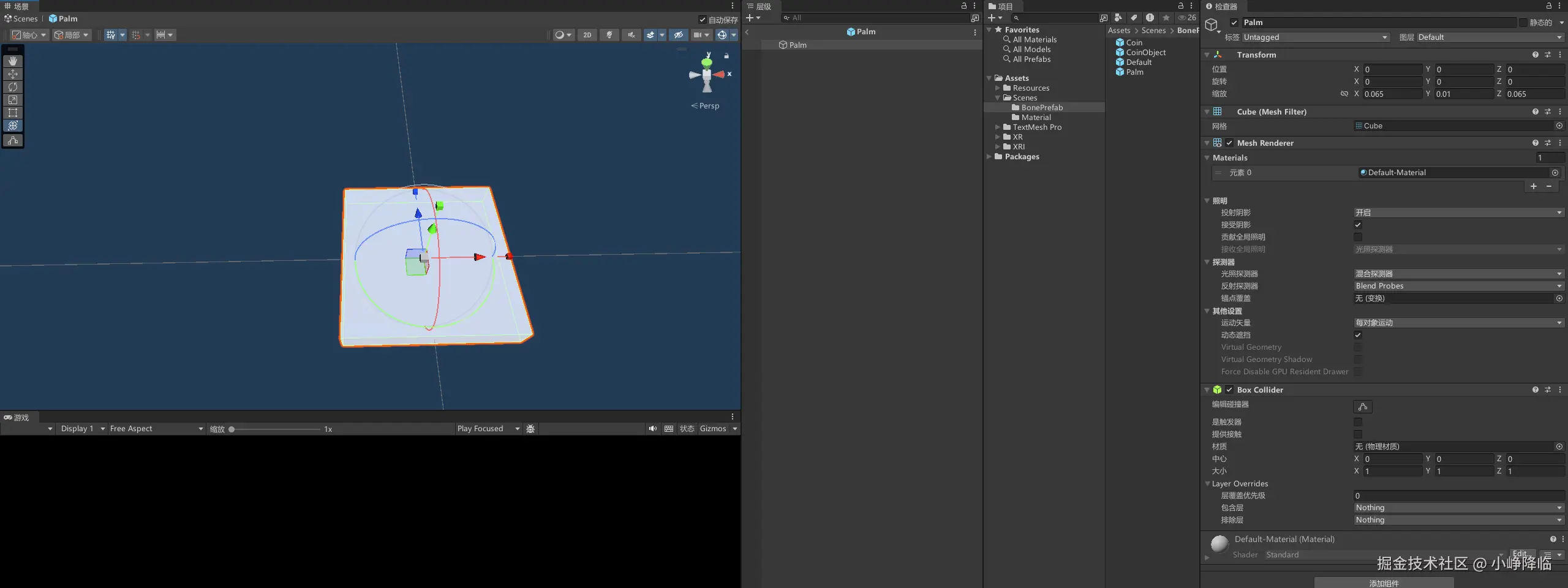

此处由于是自定义手骨，需考虑正常手骨大小，因此修改缩放，下图1是默认手骨，但是掌心骨头是平面型较大，因此需要做个扁方块作为Palm掌心骨，配置如下图

• Hand Type : 选择 RightHand 或 LeftHand

这里由于骨头模型默认是不带偏移和朝向的，因此为了贴合手掌，将脚本设置改为y轴和z轴旋转90度，这样可以不需要管预制体的旋转或偏移

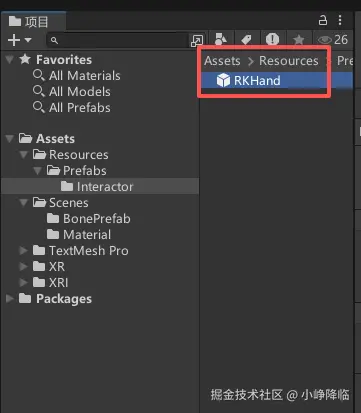

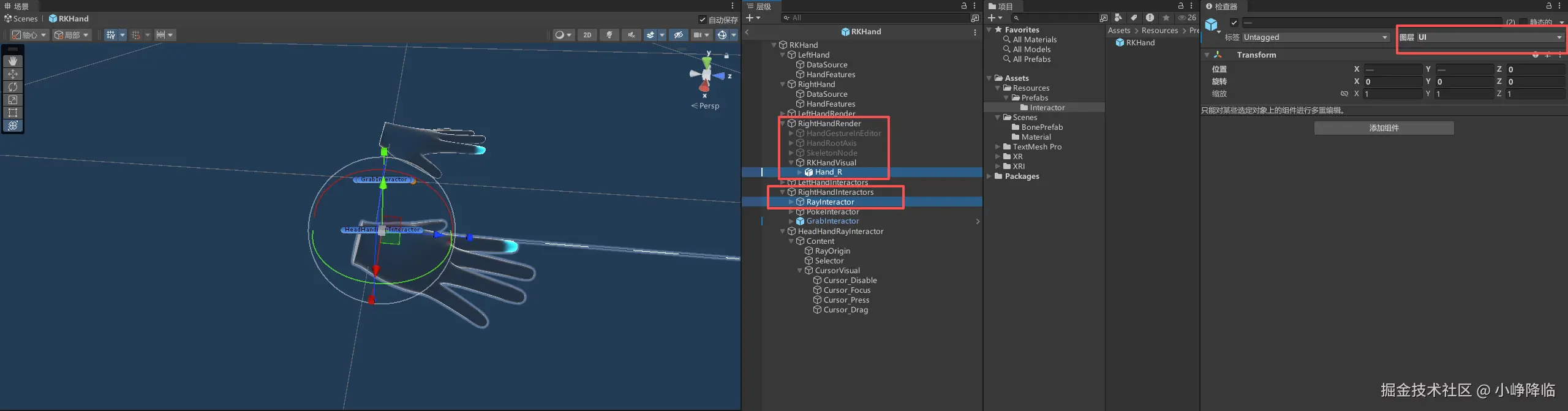

为了完成只显示手骨，不显示原始手模，需按照官方sdk中如下部分内容复制好

custom.rokid.com/prod/rokid_...

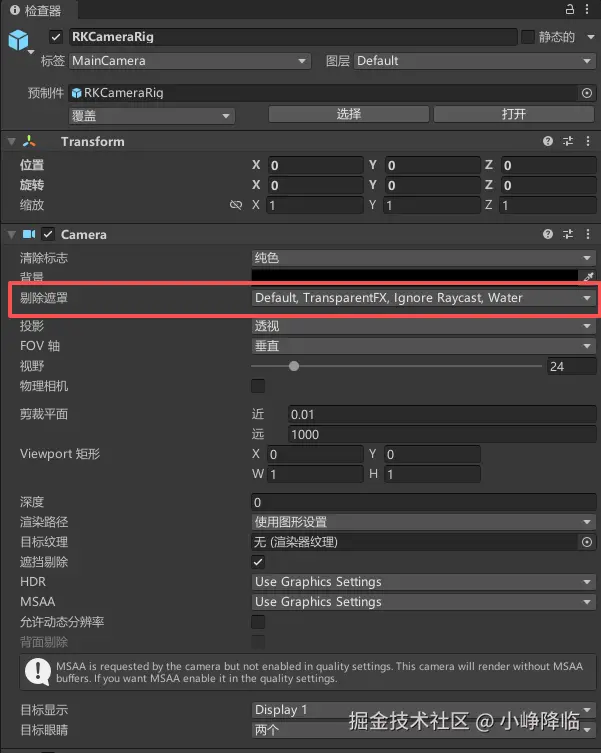

本次要调整的是右手，这里直接把对应渲染器渲染图层设为UI层，即可隐藏渲染，这里放到UI层取决于摄影机设置

步骤 3：创建金币收集游戏

3.1 创建玩家对象

1. 在 Hierarchy 中创建 Capsule：3D Object → Capsule
2. 命名为 "Player"

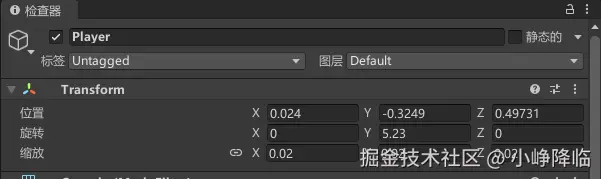

3. 设置 大小和旋转，因为也要考虑大小，因此这里的大小只有几cm

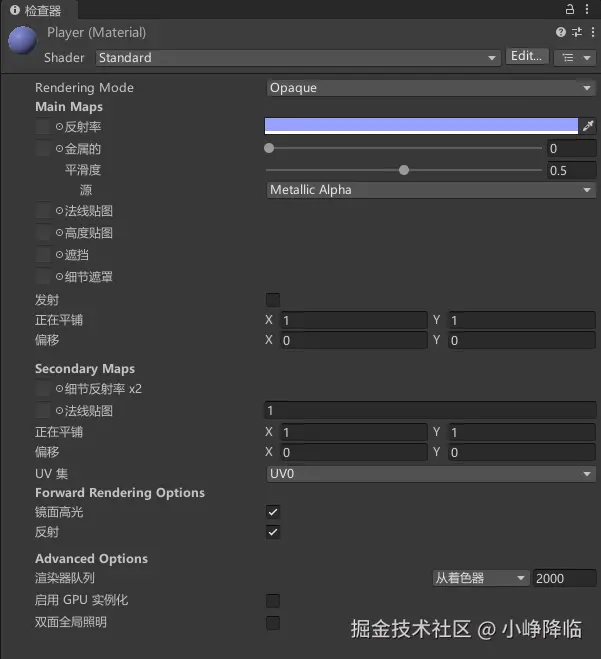

1. 为了好看添加材质 Player.mat

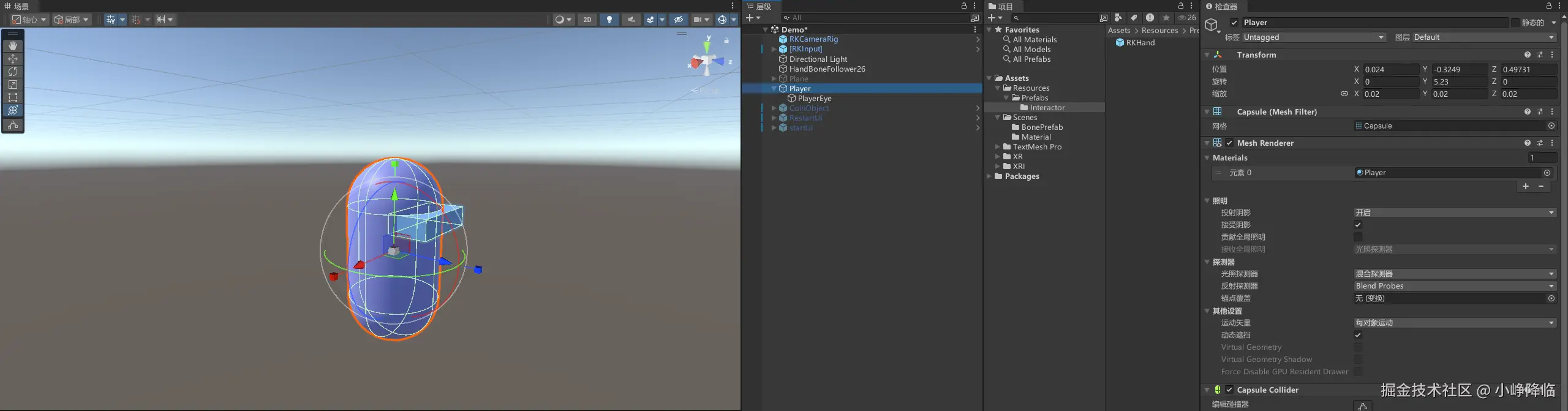

3.2 添加玩家眼睛

1. 创建 Sphere：3D Object → Cube
2. 命名为 "PlayerEye"
3. 设为 Player 的子物体

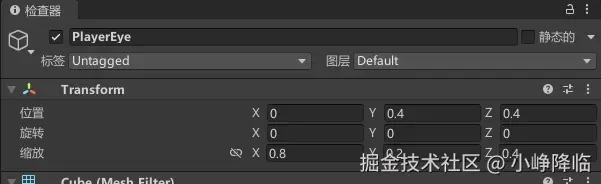

4. 设置 Transform：

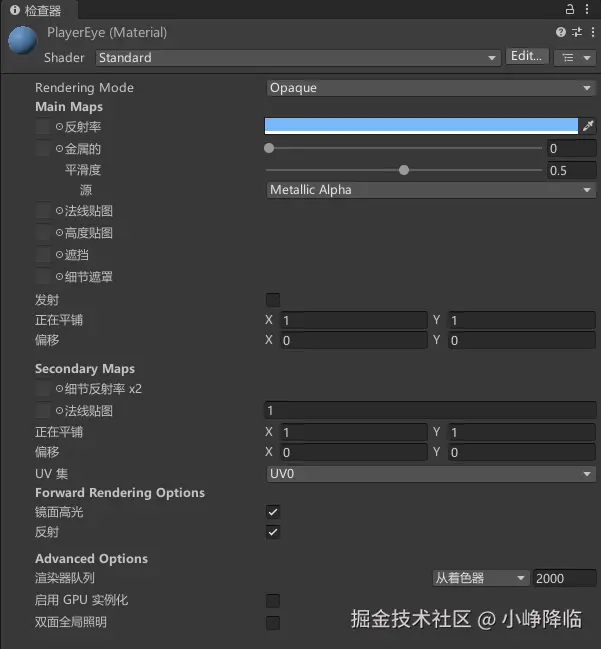

1. 添加材质 PlayerEye.mat

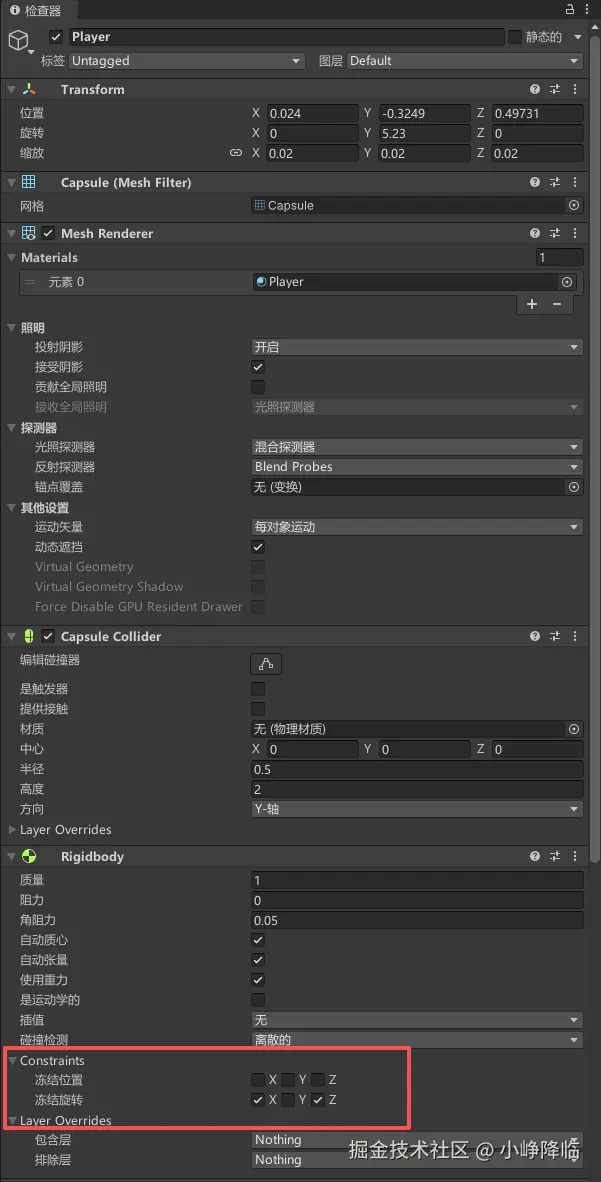

3.3 配置玩家碰撞器

1. 选中 Player 对象
2. 确保有 Capsule Collider 组件
3. 勾选 Is Trigger（重要！）
4. 添加 Rigidbody 组件：
5. • 这里只需要把位置锁，锁上x和z轴旋转即可，这样就不会东倒西歪了，同时还有重力

3.4 添加金币收集脚本

1. 选中 Player 对象
2. 添加 AutoCoinCollector.cs 脚本

using System.Collections.Generic;
using UnityEngine;

public class AutoCoinCollector : MonoBehaviour
{
    public enum GameState
    {
        Start,
        Playing,
        End
    }

    [Header("UI")]
    public GameObject startUI;
    public GameObject endUI;

    [Header("金币父物体")]
    public List<Transform> coinParents = new List<Transform>();

    [Header("金币Prefab")]
    public GameObject coinPrefab;

    [Header("当前金币")]
    public List<Transform> coins = new List<Transform>();

    [Header("移动")]
    public float moveSpeed = 3f;
    public float rotateSpeed = 360f;
    public float arriveDistance = 0.1f;

    [Header("Debug")]
    public bool showDebug = true;

    private Transform currentTarget;
    private GameState state = GameState.Start;

    private List<Vector3> coinPositions = new List<Vector3>();
    private List<Quaternion> coinRotations = new List<Quaternion>();

    void Start()
    {
        RecordCoinData();

        ShowStartUI();
    }

    void Update()
    {
        if (state != GameState.Playing)
            return;

        if (currentTarget == null)
        {
            FindRandomCoin();
            return;
        }

        MoveToTarget();
    }

    // ===== UI 控制 =====

    void ShowStartUI()
    {
        startUI.SetActive(true);
        endUI.SetActive(false);
    }

    void ShowEndUI()
    {
        startUI.SetActive(false);
        endUI.SetActive(true);
    }

    // ===== 按钮事件 =====

    public void StartGame()
    {
        if (showDebug)
            Debug.Log("开始游戏");

        startUI.SetActive(false);
        endUI.SetActive(false);

        state = GameState.Playing;

        FindRandomCoin();
    }

    public void RestartGame()
    {
        if (showDebug)
            Debug.Log("重新开始");

        RegenerateCoins();

        startUI.SetActive(false);
        endUI.SetActive(false);

        state = GameState.Playing;

        FindRandomCoin();
    }

    // ===== 金币数据 =====

    void RecordCoinData()
    {
        coins.Clear();
        coinPositions.Clear();
        coinRotations.Clear();

        foreach (Transform parent in coinParents)
        {
            foreach (Transform child in parent)
            {
                coins.Add(child);

                coinPositions.Add(child.position);
                coinRotations.Add(child.rotation);
            }
        }
    }

    void RegenerateCoins()
    {
        coins.Clear();

        for (int i = 0; i < coinPositions.Count; i++)
        {
            GameObject coin = Instantiate(
                coinPrefab,
                coinPositions[i],
                coinRotations[i]
            );

            coins.Add(coin.transform);
        }
    }

    // ===== AI 移动 =====

    void MoveToTarget()
    {
        Vector3 dir = currentTarget.position - transform.position;
        dir.y = 0;

        float distance = dir.magnitude;

        if (distance <= arriveDistance)
            return;

        Vector3 moveDir = dir.normalized;

        Quaternion targetRot = Quaternion.LookRotation(moveDir);

        transform.rotation = Quaternion.RotateTowards(
            transform.rotation,
            targetRot,
            rotateSpeed * Time.deltaTime
        );

        transform.position += transform.forward * moveSpeed * Time.deltaTime;
    }

    void FindRandomCoin()
    {
        if (coins.Count == 0)
        {
            GameOver();
            return;
        }

        int index = Random.Range(0, coins.Count);
        currentTarget = coins[index];

        if (showDebug)
            Debug.Log("目标金币: " + currentTarget.name);
    }

    void GameOver()
    {
        if (showDebug)
            Debug.Log("所有金币已吃完");

        state = GameState.End;

        ShowEndUI();
    }

    // ===== 吃金币 =====

    private void OnTriggerEnter(Collider other)
    {
        if (coins.Contains(other.transform))
        {
            if (showDebug)
                Debug.Log("吃掉金币: " + other.name);

            coins.Remove(other.transform);

            Destroy(other.gameObject);

            currentTarget = null;
        }
    }

    // ===== 绘制路线 =====

    void OnDrawGizmos()
    {
        if (currentTarget == null) return;

        Gizmos.color = Color.red;
        Gizmos.DrawLine(transform.position, currentTarget.position);
    }
}

步骤 4：创建金币系统

4.1 创建金币父物体

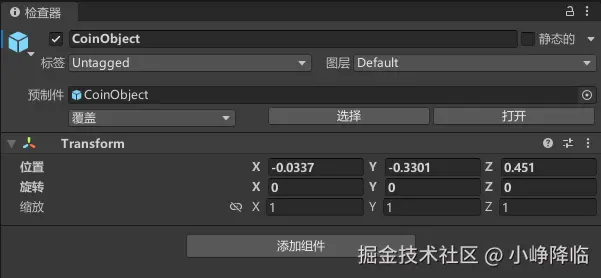

1. 创建空物体：GameObject → Create Empty命名为 "CoinObject"

4.2 创建金币

1. 创建一个圆柱，给压扁就是金币模型

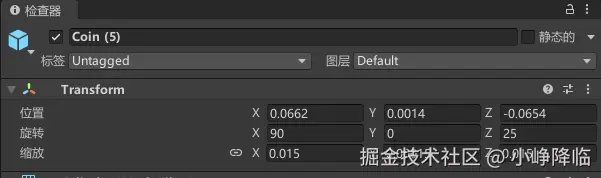

将金币调整大小和位置，适配整体大小，并制作成预制体，如下只需要注意旋转和缩放即可，位置在场景自由拜访

4.3 配置金币

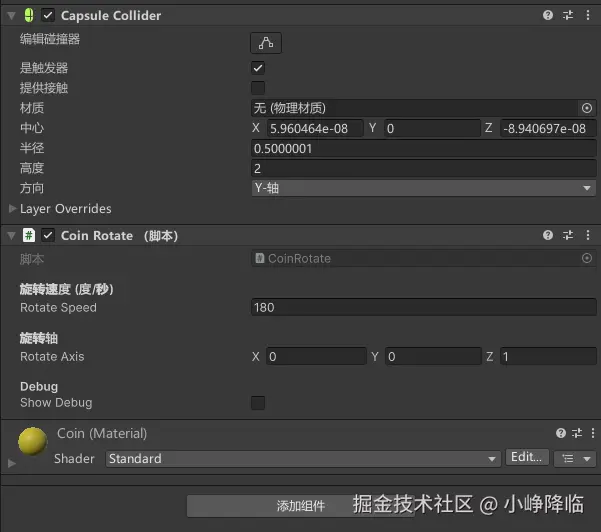

每个金币需要：进行配置，主要是勾选触发器，同时为了美观，增加一个自转脚本，创建个金色的材质Coin.mat，拖入即可

using UnityEngine;

public class CoinRotate : MonoBehaviour
{
    [Header("旋转速度 (度/秒)")]
    public float rotateSpeed = 180f;

    [Header("旋转轴")]
    public Vector3 rotateAxis = Vector3.up;

    [Header("Debug")]
    public bool showDebug = false;

    void Update()
    {
        transform.Rotate(rotateAxis * rotateSpeed * Time.deltaTime);

        if (showDebug)
        {
            Debug.Log($"[CoinRotate] {gameObject.name} 正在旋转 速度:{rotateSpeed}");
        }
    }
}

步骤 5：创建 UI 界面

5.1 创建 Canvas

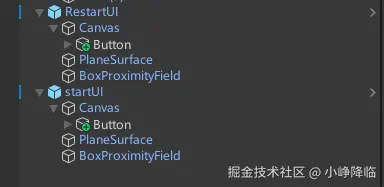

使用官方预制体，拖入两个，一个命名为开始，一个命名为重新开始，在Canvas下各自新建一个按钮，命名为开始和重新开始即可

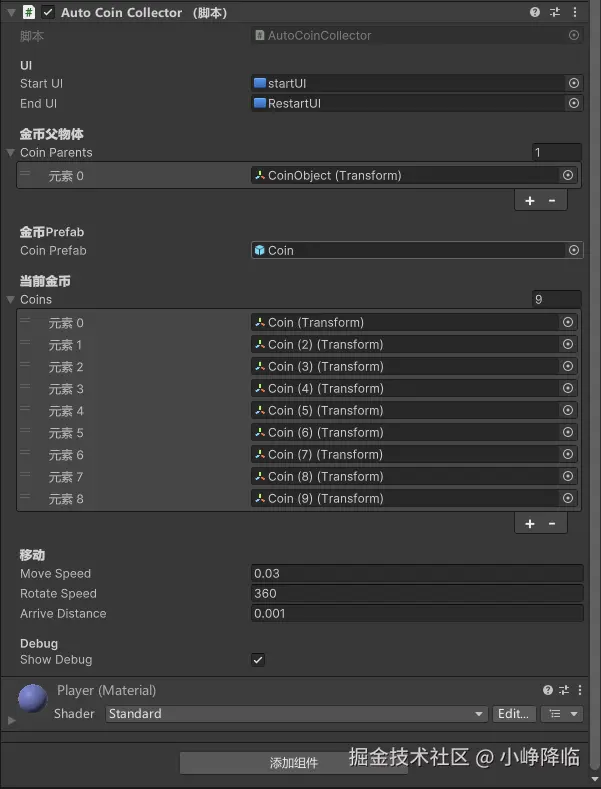

步骤 6：配置 AutoCoinCollector 脚本

选中 Player 对象，将脚本直接拖入进去，在 Inspector 中配置：

6.1 UI 设置

• Start UI: 拖入 StartUI 整个物体
• End UI: 拖入 RestartUI 整个物体

6.2 金币父物体

• 拖入场景中的CoinObject物体

6.3 金币 Prefab

• Coin Prefab : 拖入文件中的预制体 Coin.prefab

6.4 移动参数

这里为了匹配小人，需考虑速度和靠近距离

• Move Speed: 0.03（移动速度）
• Rotate Speed: 360（旋转速度）
• Arrive Distance: 0.001（到达距离）

6.5 调试

• Show Debug: 勾选，会显示小人下一个吃哪个金币

步骤 7：连接 UI 按钮事件

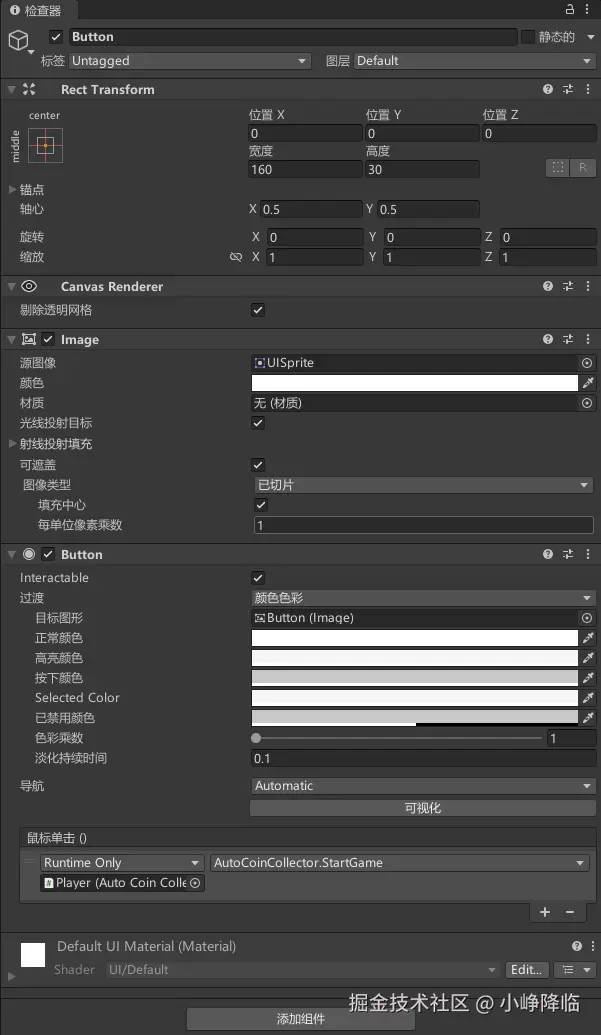

7.1 开始按钮

1. 选中 StartUI 下的 Button
2. 在 Inspector 中找到 Button 组件
3. 在 OnClick() 事件中：
4. • 点击 +
   • 拖入 Player 对象
   • 选择函数：AutoCoinCollector.StartGame()

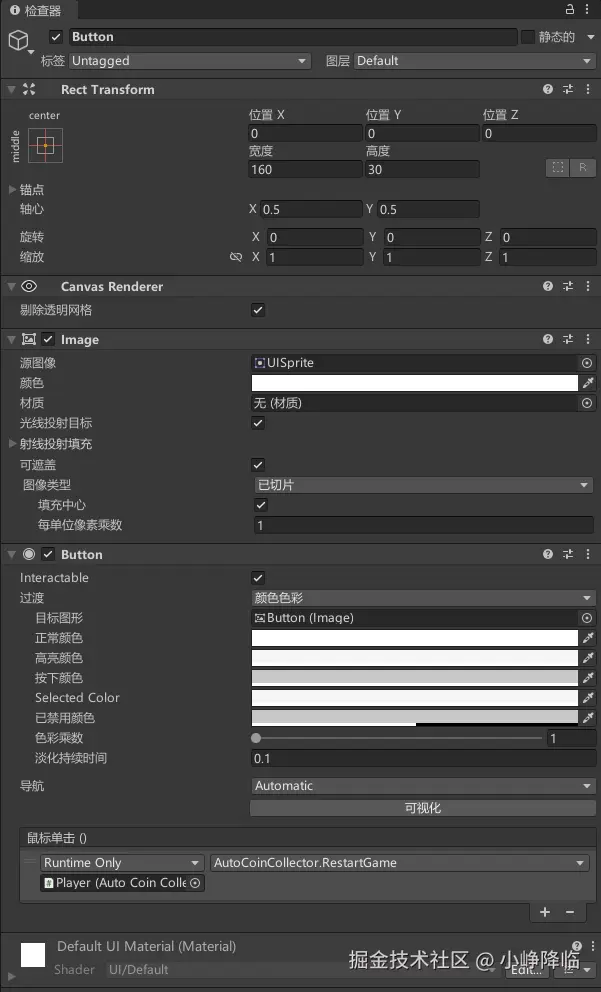

7.2 重新开始按钮

1. 选中 EndUI 下的 Button
2. 在 OnClick() 事件中：
3. • 点击 +
   • 拖入 Player 对象
   • 选择函数：AutoCoinCollector.RestartGame()

完整脚本部分

只用到3个脚本，分别为AutoCoinCollector CoinRotate HandBoneFollower26

用到4个材质，分别为 Coin Plane Player PlayerEye

共3个预制体 Palm Default Coin

四、打包与安装

当我们在编辑器里调试完成后，最后一步就是 打包并安装到 Rokid AR Studio 眼镜上进行真机体验。

五、结束语

到这里，我们已经完成了一个基于 Rokid UXR SDK 3.0.3 + 团结引擎的手追Demo。

这个项目虽然简单，但涵盖了 Rokid AR 开发的核心要点：

• 如何使用 UXR 获取骨架关节数据并驱动场景对象；
• 如何结合团结引擎完成动态物体生成与材质管理；
• 如何构建一个完整的「开始 → 进行 → 结束」游戏流程。

希望通过这篇实战，你可以对手势追踪有个更好的了解

最终完成安装包

001.apk

工程源码

RokidHandDemoo.zip
