缘起：RK3576耳机无声排查

RK3576的原厂Android14，适配 乐晓电子的开发板K7

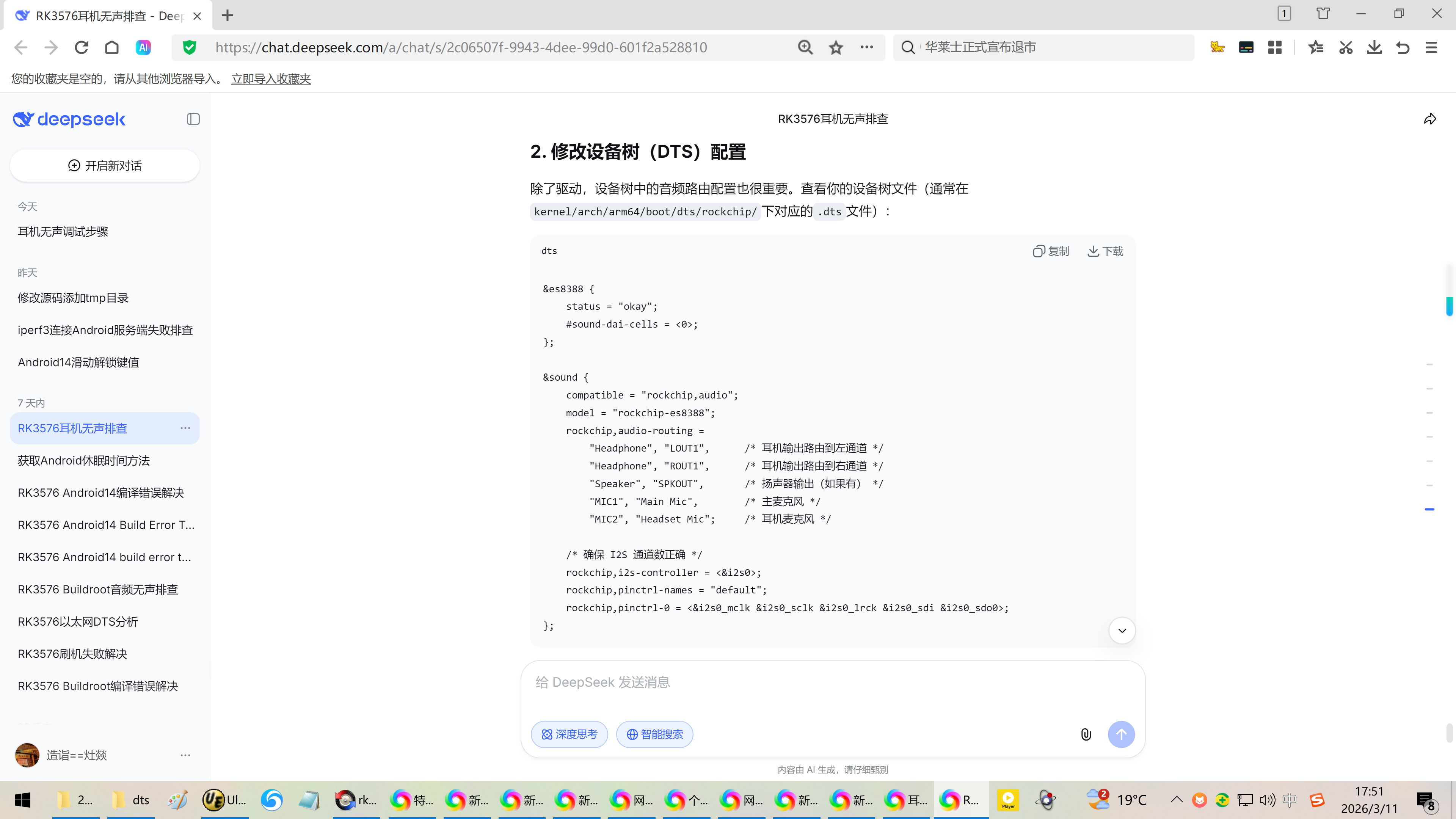

2. 修改设备树（DTS）配置

除了驱动，设备树中的音频路由配置也很重要。查看你的设备树文件（通常在kernel/arch/arm64/boot/dts/rockchip/下对应的.dts文件）：

dts

&es8388 {

status = "okay";

#sound-dai-cells = <0>;

};

&sound {

compatible = "rockchip,audio";

model = "rockchip-es8388";

rockchip,audio-routing =

"Headphone", "LOUT1", /* 耳机输出路由到左通道 */

"Headphone", "ROUT1", /* 耳机输出路由到右通道 */

"Speaker", "SPKOUT", /* 扬声器输出（如果有） */

"MIC1", "Main Mic", /* 主麦克风 */

"MIC2", "Headset Mic"; /* 耳机麦克风 */

/* 确保 I2S 通道数正确 */

rockchip,i2s-controller = <&i2s0>;

rockchip,pinctrl-names = "default";

rockchip,pinctrl-0 = <&i2s0_mclk &i2s0_sclk &i2s0_lrck &i2s0_sdi &i2s0_sdo0>;

};

关键检查点：

rockchip,audio-routing 中必须包含 "Headphone", "LOUT1" 和 "Headphone", "ROUT1"

I2S通道数配置（默认应为1，对应单数据线）

直接将K7的buildroot中的DTS的es8388声卡部分搬过来！

Y:\k7_rk3576-linux_20251021\kernel-6.1\arch\arm64\boot\dts\rockchip\rk3576-kickpi-k7.dtsi

Y:\orig_RK3576+Android14\kernel-6.1\arch\arm64\boot\dts\rockchip\rk3576-evb1.dtsi

// SPDX-License-Identifier: (GPL-2.0+ OR MIT)

/*

* Copyright (c) 2024 Rockchip Electronics Co., Ltd.

*

*/

#include <dt-bindings/usb/pd.h>

#include "rk3576-evb.dtsi"

#include "rk3576-rk806.dtsi"

/ {

es8388_sound: es8388-sound {

status = "okay";

compatible = "rockchip,multicodecs-card";

rockchip,card-name = "rockchip-es8388";
hp-det-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_LOW>;

io-channels = <&saradc 3>;

io-channel-names = "adc-detect";

keyup-threshold-microvolt = <1800000>;

poll-interval = <100>;

spk-con-gpio = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>;
hp-con-gpio = <&gpio3 RK_PD6 GPIO_ACTIVE_HIGH>;

rockchip,pre-power-on-delay-ms = <30>;

rockchip,post-power-down-delay-ms = <40>;

rockchip,format = "i2s";

rockchip,mclk-fs = <256>;

rockchip,cpu = <&sai1>;

rockchip,codec = <&es8388>;

rockchip,audio-routing =

"Headphone", "LOUT1",

"Headphone", "ROUT1",

"Speaker", "LOUT2",

"Speaker", "ROUT2",
"Headphone", "Headphone Power",
"Headphone", "Headphone Power",

"Speaker", "Speaker Power",

"Speaker", "Speaker Power",

"LINPUT1", "Main Mic",

"LINPUT2", "Main Mic",

"RINPUT1", "Headset Mic",

"RINPUT2", "Headset Mic";

pinctrl-names = "default";

pinctrl-0 = <&hp_det>;

play-pause-key {

label = "playpause";

linux,code = <KEY_PLAYPAUSE>;

press-threshold-microvolt = <2000>;

};

};

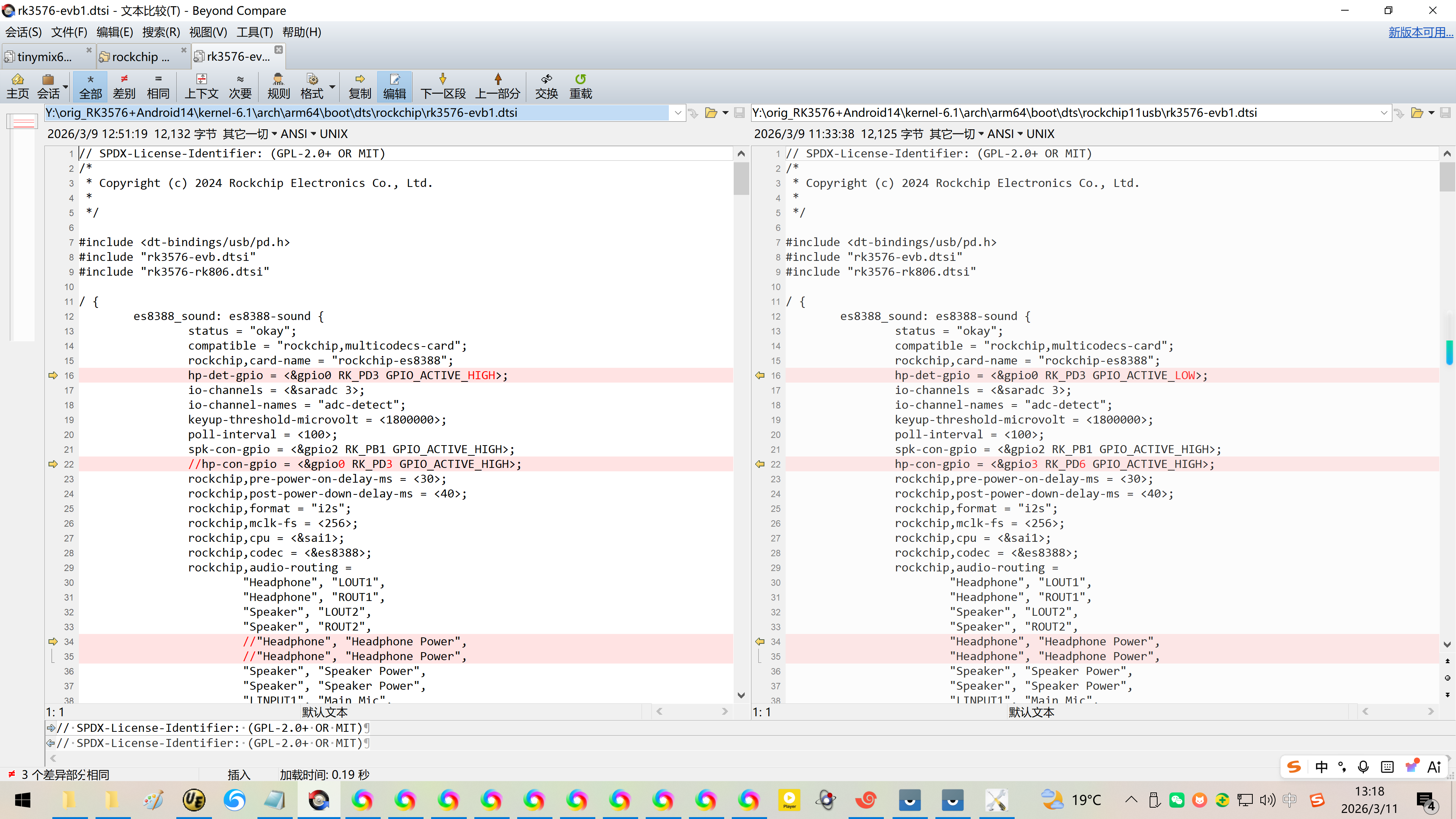

修改为：

// SPDX-License-Identifier: (GPL-2.0+ OR MIT)

/*

* Copyright (c) 2024 Rockchip Electronics Co., Ltd.

*

*/

#include <dt-bindings/usb/pd.h>

#include "rk3576-evb.dtsi"

#include "rk3576-rk806.dtsi"

/ {

es8388_sound: es8388-sound {

status = "okay";

compatible = "rockchip,multicodecs-card";

rockchip,card-name = "rockchip-es8388";
hp-det-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>;

io-channels = <&saradc 3>;

io-channel-names = "adc-detect";

keyup-threshold-microvolt = <1800000>;

poll-interval = <100>;

spk-con-gpio = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>;
//hp-con-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>;

rockchip,pre-power-on-delay-ms = <30>;

rockchip,post-power-down-delay-ms = <40>;

rockchip,format = "i2s";

rockchip,mclk-fs = <256>;

rockchip,cpu = <&sai1>;

rockchip,codec = <&es8388>;

rockchip,audio-routing =

"Headphone", "LOUT1",

"Headphone", "ROUT1",

"Speaker", "LOUT2",

"Speaker", "ROUT2",
//"Headphone", "Headphone Power",
//"Headphone", "Headphone Power",

"Speaker", "Speaker Power",

"Speaker", "Speaker Power",

"LINPUT1", "Main Mic",

"LINPUT2", "Main Mic",

"RINPUT1", "Headset Mic",

"RINPUT2", "Headset Mic";

pinctrl-names = "default";

pinctrl-0 = <&hp_det>;

play-pause-key {

label = "playpause";

linux,code = <KEY_PLAYPAUSE>;

press-threshold-microvolt = <2000>;

};

};

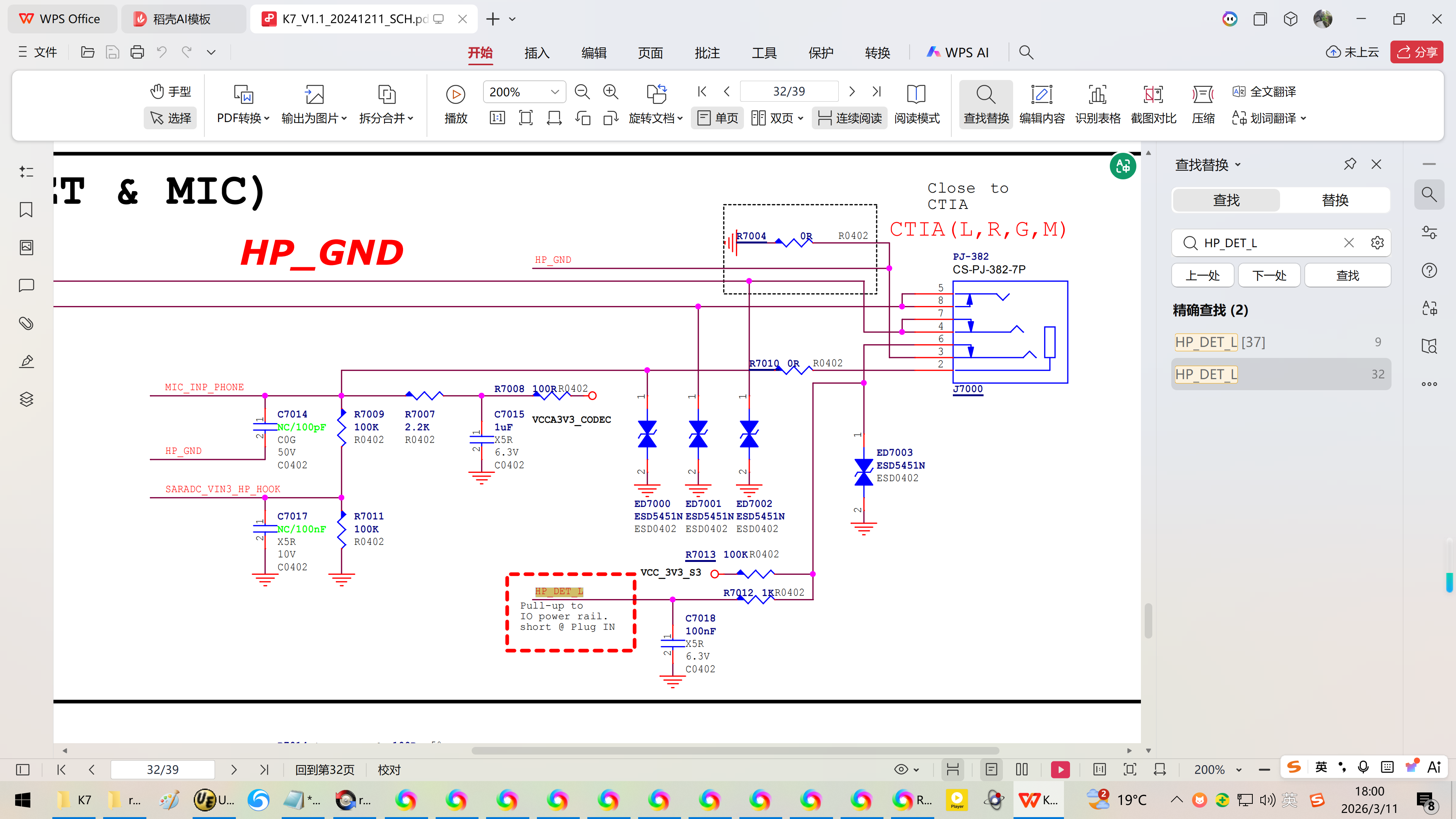

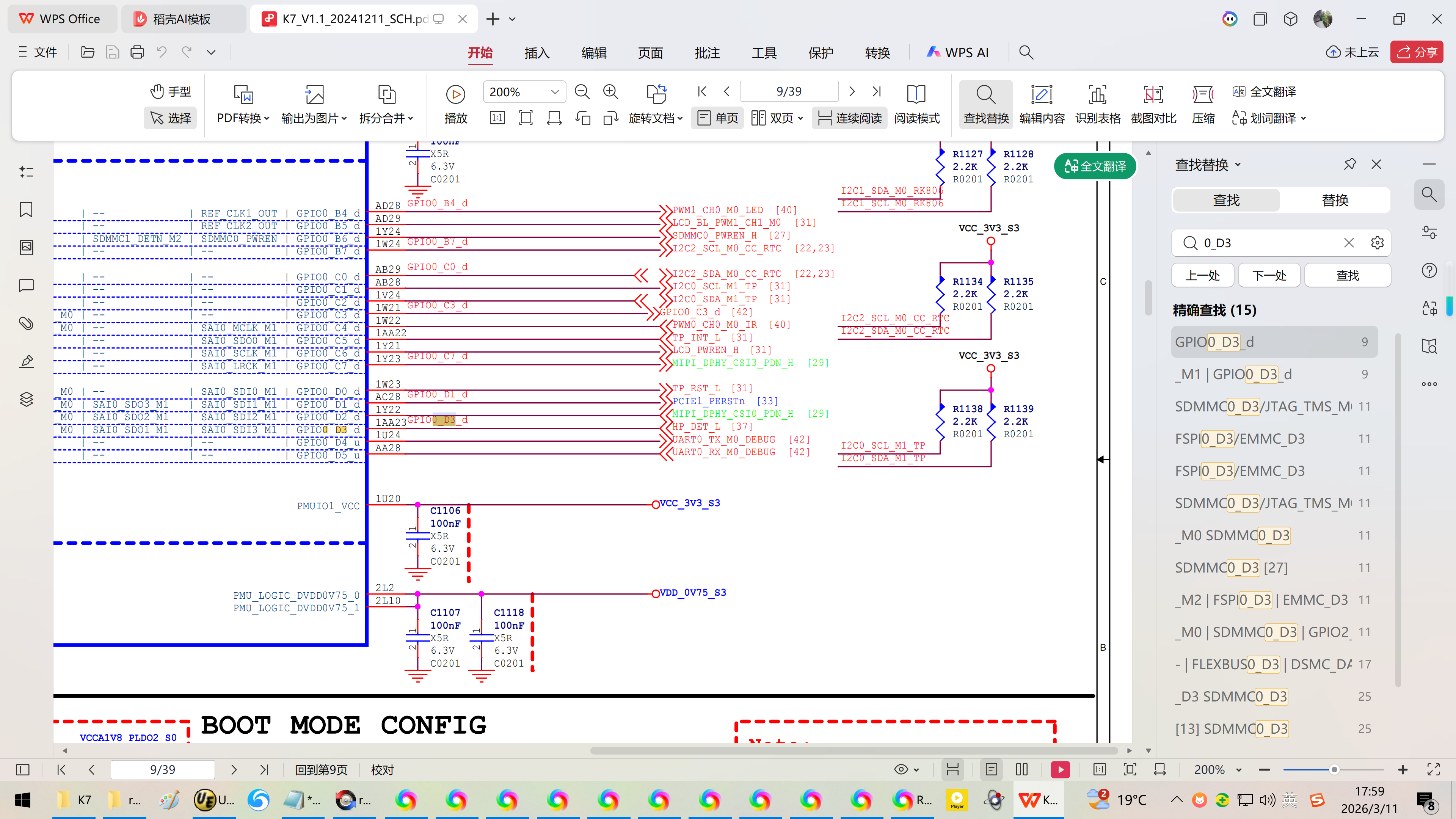

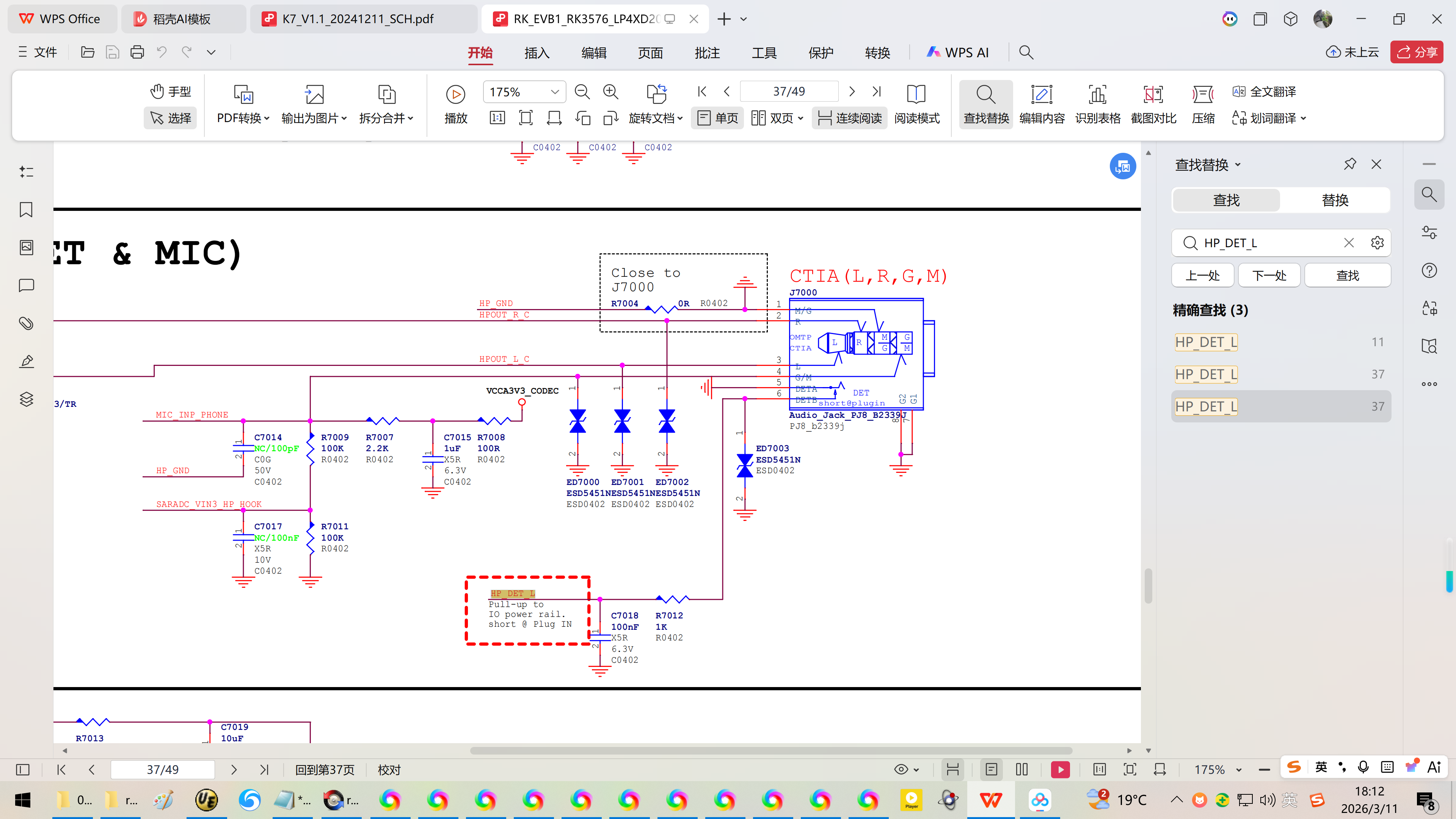

GPIO0_D3_d HP_DET_L [37]

EVB1

解析：

RK3576 Android14 DTS解析

RK3576的Android14的DTS代码块，请 解析一下

/ {

es8388_sound: es8388-sound {

status = "okay";

compatible = "rockchip,multicodecs-card";

rockchip,card-name = "rockchip-es8388";

hp-det-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>;

io-channels = <&saradc 3>;

io-channel-names = "adc-detect";

keyup-threshold-microvolt = <1800000>;

poll-interval = <100>;

spk-con-gpio = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>;

//hp-con-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>;

rockchip,pre-power-on-delay-ms = <30>;

rockchip,post-power-down-delay-ms = <40>;

rockchip,format = "i2s";

rockchip,mclk-fs = <256>;

rockchip,cpu = <&sai1>;

rockchip,codec = <&es8388>;

rockchip,audio-routing =

"Headphone", "LOUT1",

"Headphone", "ROUT1",

"Speaker", "LOUT2",

"Speaker", "ROUT2",

//"Headphone", "Headphone Power",

//"Headphone", "Headphone Power",

"Speaker", "Speaker Power",

"Speaker", "Speaker Power",

"LINPUT1", "Main Mic",

"LINPUT2", "Main Mic",

"RINPUT1", "Headset Mic",

"RINPUT2", "Headset Mic";

pinctrl-names = "default";

pinctrl-0 = <&hp_det>;

play-pause-key {

label = "playpause";

linux,code = <KEY_PLAYPAUSE>;

press-threshold-microvolt = <2000>;

};

};

我们被问到："RK3576的Android14的DTS代码块，请 解析一下"。给出了一个设备树源文件片段，描述了一个名为es8388_sound的节点。需要解析这个DTS代码块。需要解释各个属性，以及它们在音频子系统中的作用。可能还需要说明这是针对Rockchip RK3576平台的，Android 14的音频设备树配置。

我们将以中文回答，逐步解析每个属性和其含义，以及整体的作用。同时注意注释部分和可能的用途。

需要说明：这是描述音频编解码器（ES8388）及其与SoC（通过SAI1）的连接，包括耳机检测、扬声器控制、音频路由、按键处理等。

我们还应提到这些属性如何影响音频驱动行为，以及可能的硬件连接。

注意：有一些被注释掉的行，我们也可以提一下。

解析要清晰、有条理。

该DTS代码块是为Rockchip RK3576平台在Android 14环境下配置音频子系统的设备树节点，具体定义了ES8388音频编解码器（Codec）的绑定信息。下面逐项解析其含义：

节点名称与状态

es8388_sound: es8388-sound：节点标签为es8388_sound，名称是es8388-sound，通常表示一个音频声卡设备。

status = "okay"：启用该设备。

兼容性与基础配置

compatible = "rockchip,multicodecs-card"：指定驱动兼容性，表明这是一个多编解码器声卡（虽然这里只用了ES8388一个Codec），Rockchip平台使用此字符串匹配对应的ASoC（ALSA System on Chip）声卡驱动。

rockchip,card-name = "rockchip-es8388"：定义声卡名称，将在系统中显示，如/proc/asound/cards。

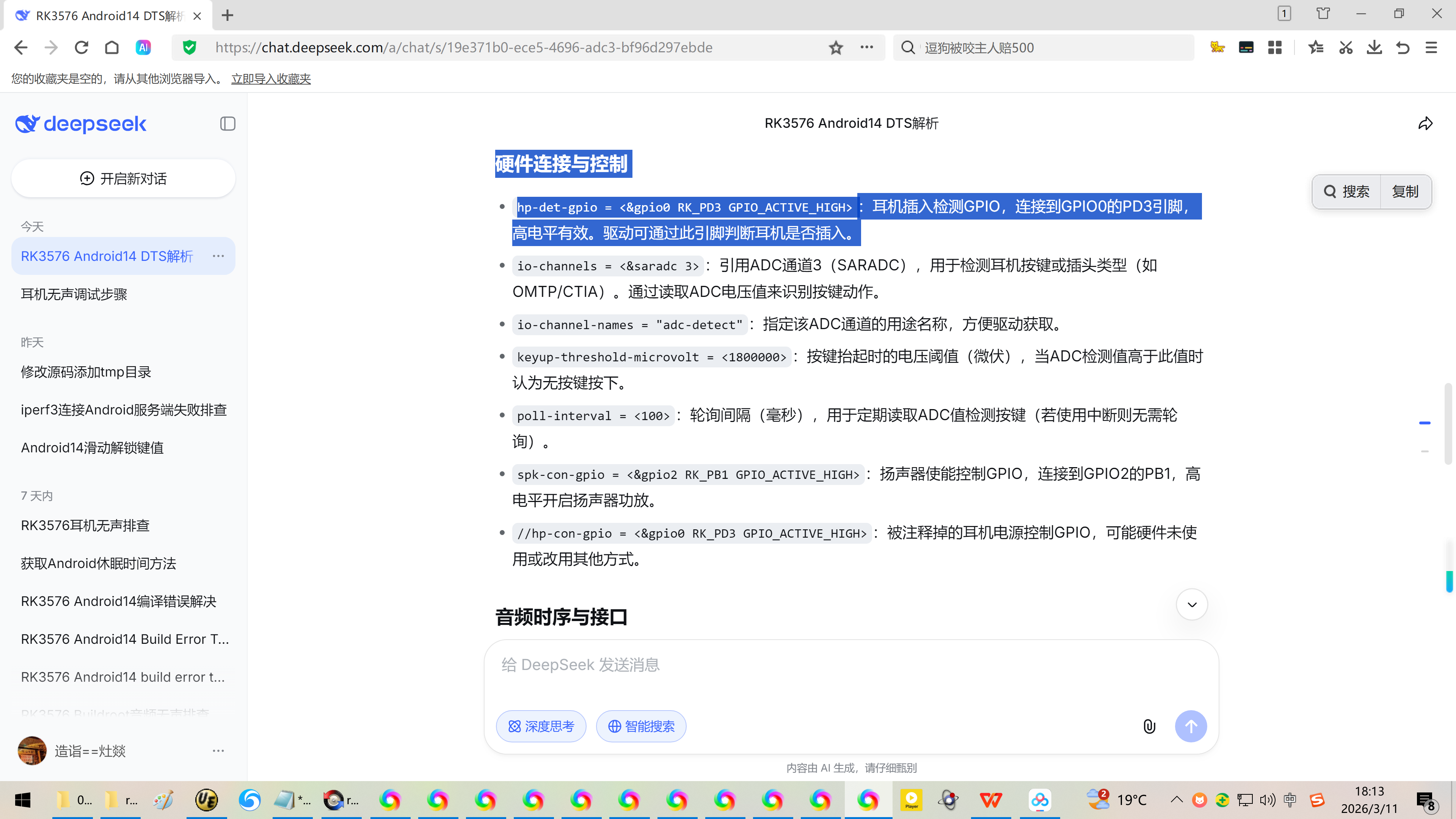

硬件连接与控制

hp-det-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>：耳机插入检测GPIO，连接到GPIO0的PD3引脚，高电平有效。驱动可通过此引脚判断耳机是否插入。

io-channels = <&saradc 3>：引用ADC通道3（SARADC），用于检测耳机按键或插头类型（如OMTP/CTIA）。通过读取ADC电压值来识别按键动作。

io-channel-names = "adc-detect"：指定该ADC通道的用途名称，方便驱动获取。

keyup-threshold-microvolt = <1800000>：按键抬起时的电压阈值（微伏），当ADC检测值高于此值时认为无按键按下。

poll-interval = <100>：轮询间隔（毫秒），用于定期读取ADC值检测按键（若使用中断则无需轮询）。

spk-con-gpio = <&gpio2 RK_PB1 GPIO_ACTIVE_HIGH>：扬声器使能控制GPIO，连接到GPIO2的PB1，高电平开启扬声器功放。

//hp-con-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>：被注释掉的耳机电源控制GPIO，可能硬件未使用或改用其他方式。

音频时序与接口

rockchip,pre-power-on-delay-ms = <30>：上电前延迟30ms，确保电源稳定。

rockchip,post-power-down-delay-ms = <40>：下电后延迟40ms，避免瞬间冲击。

rockchip,format = "i2s"：音频总线格式为I2S。

rockchip,mclk-fs = <256>：主时钟频率与采样率的倍数，即MCLK = 256 * fs，常见值。

rockchip,cpu = <&sai1>：指向CPU侧的I2S控制器（SAI1，即Serial Audio Interface 1），负责音频数据传输。

rockchip,codec = <&es8388>：指向外部音频编解码器节点（ES8388），该节点应在DTS其他部分定义，包含其I2C地址、时钟等信息。

音频路由

rockchip,audio-routing：定义音频路径连接，将DAPM（Dynamic Audio Power Management）组件连接起来。格式为"源端", "目的端"。这里包含：

耳机输出路径：LOUT1和ROUT1连接到"Headphone"。

扬声器输出路径：LOUT2和ROUT2连接到"Speaker"。

电源域：为扬声器供电（"Speaker Power"出现两次，可能对应左右声道电源）。

麦克风输入：左线路输入（LINPUT1/2）连接到主麦克风（"Main Mic"），右线路输入（RINPUT1/2）连接到耳机麦克风（"Headset Mic"）。这通常用于区分内部麦克风和耳机麦克风。

引脚控制

pinctrl-names = "default"：引脚控制状态名称。

pinctrl-0 = <&hp_det>：默认状态下应用hp_det引脚配置（应在别处定义，将GPIO0_PD3复用为普通GPIO用于检测）。

按键子节点

play-pause-key：定义通过ADC检测的播放/暂停按键。

label = "playpause"：按键标签。

linux,code = <KEY_PLAYPAUSE>：上报的Linux输入事件码，对应播放/暂停键。

press-threshold-microvolt = <2000>：按键按下时的电压阈值，当ADC值低于此阈值时认为按键按下（通常与keyup-threshold配合判断）。

总结

该DTS节点完整配置了一个基于ES8388的音频声卡，实现了：

耳机插拔检测（GPIO）

耳机按键识别（ADC）

扬声器硬件使能（GPIO）

I2S数字音频接口连接

音频路径路由（播放、录音）

电源管理时序

输入设备上报（用于媒体键）

在RK3576 + Android 14系统中，该节点会被Linux内核的ASoC框架解析，驱动（如rockchip_multicodecs.c和es8388.c）根据这些配置初始化硬件并创建ALSA声卡设备，上层应用即可通过标准音频接口进行播放和录音。

这个配置，耳机插入前GPIO3D3为高还是低？

插入后呢？

我们被问到"耳机插入前GPIO3D3为高还是低？插入后呢？"。但注意DTS代码中耳机检测引脚是hp-det-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>;，这是GPIO0的PD3，不是GPIO3D3。可能提问者误写了。所以我们要基于给定的配置分析。

解析：hp-det-gpio使用了GPIO0 PD3，指定了GPIO_ACTIVE_HIGH。这通常表示当检测到耳机插入时，该GPIO引脚变为高电平（active high）。但我们需要确认插孔类型。常见耳机插孔检测机制：通常有一个机械开关，插入时会使引脚接地或拉高。GPIO_ACTIVE_HIGH 意味着驱动认为"插入"状态对应的GPIO电平为高。硬件设计可能是：未插入时引脚为低（如内部下拉或悬空），插入时开关连接到高电平（如VCC），所以插入后变为高。但也不一定，也可能硬件设计为插入后接地（低电平），但驱动通过GPIO_ACTIVE_HIGH属性取反逻辑。通常GPIO_ACTIVE_HIGH表示物理高电平表示"激活"状态，即插入有效。

所以：

耳机插入前：根据硬件设计，如果未插入时开关断开，引脚可能被内部或外部电阻拉低（或悬空，需外部上拉/下拉）。由于驱动标注了ACTIVE_HIGH，驱动会在检测到高电平时认为插入。因此通常未插入时是低电平。

插入后：变为高电平。

但还需考虑可能存在上拉或下拉电阻。一般地，若ACTIVE_HIGH，则插入后引脚应为高。所以回答：插入前低，插入后高。

但提问者说"GPIO3D3"，而实际是GPIO0_PD3，可能是个笔误。我们可指出这一点。

我们需给出答案，并说明基于DTS配置的解释。

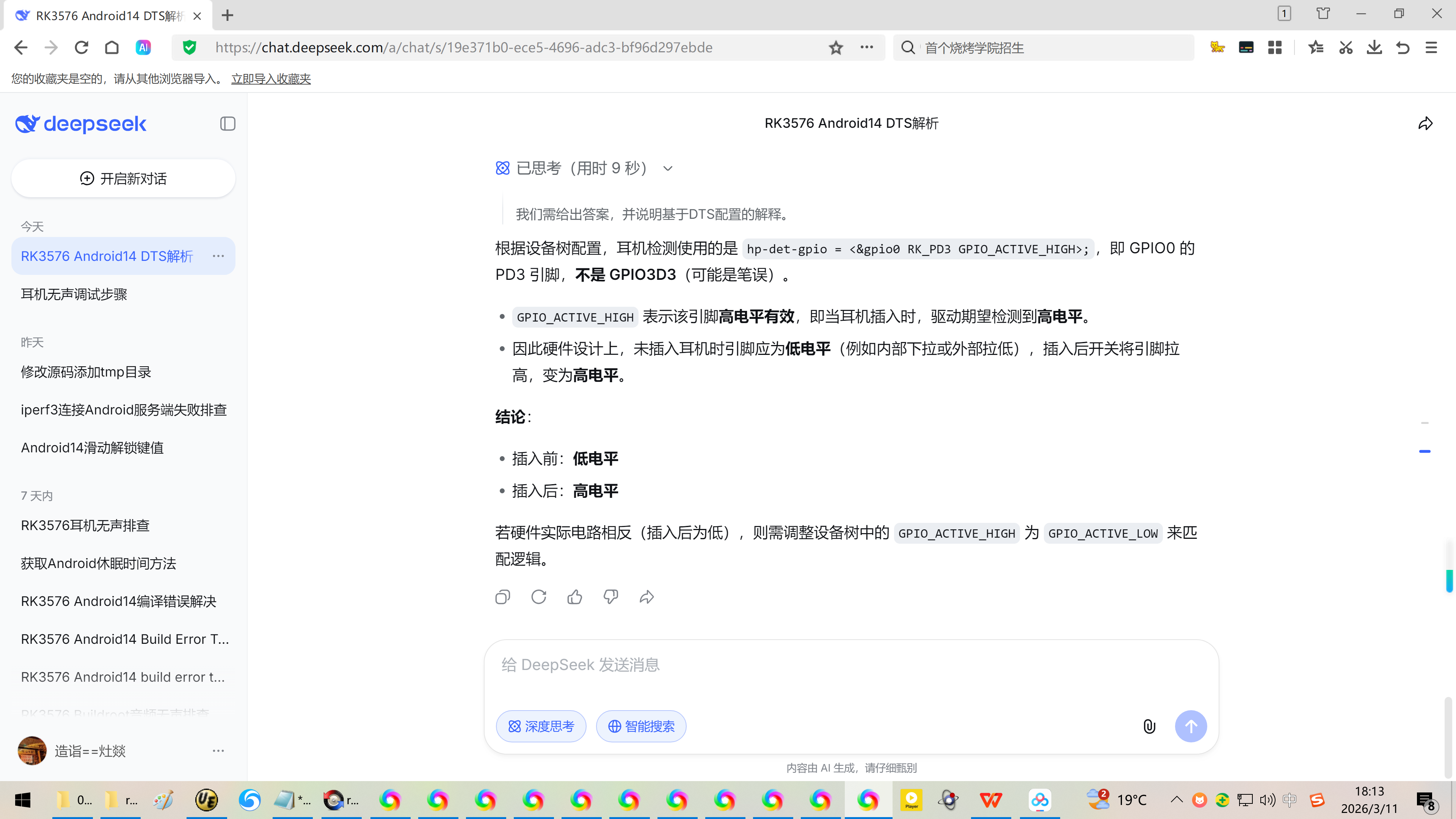

根据设备树配置，耳机检测使用的是 hp-det-gpio = <&gpio0 RK_PD3 GPIO_ACTIVE_HIGH>;，即 GPIO0 的 PD3 引脚，不是 GPIO3D3（可能是笔误）。

GPIO_ACTIVE_HIGH 表示该引脚高电平有效，即当耳机插入时，驱动期望检测到高电平。

因此硬件设计上，未插入耳机时引脚应为低电平（例如内部下拉或外部拉低），插入后开关将引脚拉高，变为高电平。

结论：

插入前：低电平

插入后：高电平

若硬件实际电路相反（插入后为低），则需调整设备树中的 GPIO_ACTIVE_HIGH 为 GPIO_ACTIVE_LOW 来匹配逻辑。
