DIN 75220 标准汽车阳光模拟试验与户外试验对比研究

汽车长期受阳光、温湿度 等环境因素影响,内外饰材料及结构件易出现老化、失效 等问题。紫创测控luminbox太阳光模拟环境舱 可在实验室复现关键环境应力,是汽车耐候性 测试的高效可控技术。目前太阳光模拟环境舱内加速试验与户外自然老化 行为的关联问题亟待解决,本文基于 DIN 75220 标准 ,结合海南湿热自然曝晒试验 开展对比研究,旨在探讨两类试验方法之间的相关性与周期等效性。

一、 试验方法

1. 阳光模拟加速试验

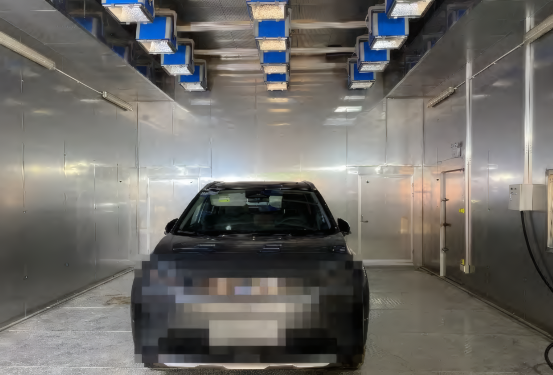

汽车阳光模拟

将同款车型置于太阳光模拟环境舱 中,依据DIN 75220标准 进行1个周期的阳光模拟试验,包括15个干燥气候循环 和10个潮湿气候循环 ,每个循环历时24小时。试验过程中实时监测舱内环境及车身微环境数据,每5个循环进行一次整车检测。

2. 海南湿热环境自然曝晒试验

选取某型乘用汽车,依据QC/T 728标准 ,在海南琼海湿热试验基地 进行为期1年的自然曝晒试验 。实时监测大气环境参数及关键部位微环境数据,每3个月对整车外观、部件匹配、色差光泽、涂层附着力等进行全面检测。

二、 老化 程度 对比

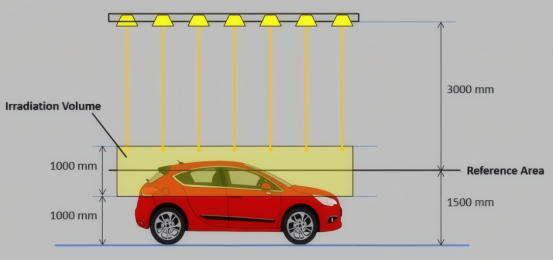

整车阳光模拟试验

1. 色差与光泽

自然曝晒1年后,保险杠、仪表板 等部位色差变化显著,而阳光模拟试验 中PC、PS标准板的色差变化分别为户外3个月曝晒的58%和41% 。车顶辐照总量方面,太阳光模拟环境舱 内辐照量仅为户外年辐照量的28%,说明其加速效果显著。

2. 离缝变化

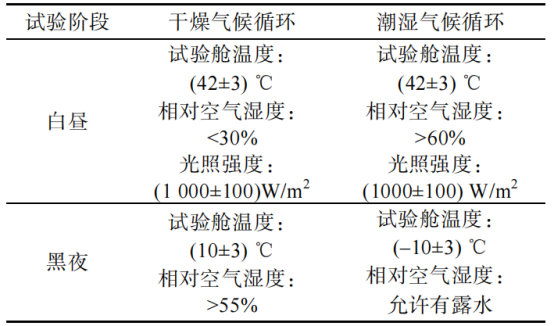

DIN 75220 标准中 2 种气候循环的试验参数设置

阳光模拟试验中,80个外饰件离缝变化平均值为0.20,高于自然曝晒的0.13,且部分部位变化超过1 mm。表明太阳光模拟环境舱 内的温湿度循环 加剧了材料的膨胀收缩行为,加速了结构匹配性变化。

四、 典型部件失效

统计结果表明,基于太阳光模拟环境舱 的DIN 75220 标准 1 个周期试验,可有效重现海南户外曝晒 3~6 个月 出现的 80% 失效问题,涵盖安全、功能及外观等方面,主要失效形式包括金属塑料组合件开裂、胶粘部位变形脱粘、部件间缝隙异常 等,说明太阳光模拟环境舱 试验能有效模拟湿热环境下汽车部件的老化失效规律。

五、 试验周期相关性研究

采用温度校正太阳辐射量(TNR) 法量化两种试验的周期相关性,计算得出太阳光模拟环境舱 中车身车顶处光照阶段每小时累计 TNR 值为 3.18×10⁶ J/m²,而海南户外曝晒下车顶处年 TNR 值约为 1.26×10⁹ J/m²,等效户外 1 年曝晒的太阳光模拟环境舱光照时间约 396h。结合 DIN 75220 标准潮湿气候循环每日 12h 的光照时长,考虑光源明暗转换过渡阶段的影响,确定 35 个潮湿气候循环可实现海南湿热环境 1 年自然曝晒的模拟效果。

综上,太阳光模拟环境舱 内基于DIN 75220标准 的潮湿气候循环能较好地模拟我国海南湿热自然环境,试验结果与户外曝晒具有良好相关性。

阳光模拟试验 可加速重现户外曝晒3~6个月 内出现的典型失效问题,尤其对材料内应力及结构匹配性影响显著。

建议采用35次潮湿气候循环 作为模拟海南湿热环境1年自然曝晒的等效试验周期。

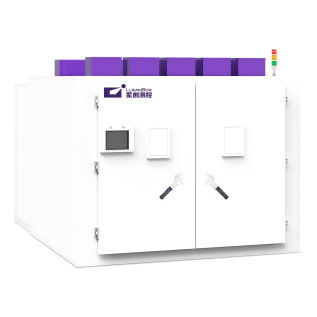

Luminbox大面积环境舱/环境箱用太阳光模拟

紫创测控Luminbox大面积环境舱/环境箱用太阳光模拟 ,以全维度适配性与精准控制能力为核心,采用金卤灯 精准复现自然太阳光特性,可为汽车零部件提供高效专业光照模拟解决方案。

采用金卤灯 ,性价比高,测试成本低,周期短

每个灯源有一套电源控制系统,辐照度可单独控制

测试过程中,辐照度数据可跟踪记录,辐照量达到要求后,可自动停止测试

可设定温度、运行时长、累计辐射强度参数等

紫创测控Luminbox大面积环境舱/环境箱用太阳光模拟已广泛应用于汽车、航天航空、太阳能电池 等领域。未来,紫创测控将持续优化光源技术与控制算法,进一步为用户提供更高效的环境试验光照支持。
