【论文复现】七频段可重构分形超材料天线设计（含结构参数 / PIN二极管状态 / SRR单元分析）

一句话总结

本文提出一款紧凑型（29.5×22 mm²）七频段可重构天线，融合混合分形结构（Moore+Koch） 与超材料SRR单元 ，通过PIN二极管实现六/七频段切换，覆盖WiMAX、WLAN、X、Ku等无线通信标准。

01 研究背景

现代无线通信设备（如手机、物联网终端、卫星通信终端）需要同时支持多个频段。但多频段与小型化往往矛盾 ：频段越多，天线结构越复杂，体积越大。

此外，不同地区、不同应用场景可能需要在不同频段间切换，这就要求天线具备频段可重构能力（band reconfigurability）。

已有研究中：

• 多数多频天线覆盖频段有限（如2--4个频段）

• 分形结构可增加电长度，但带宽和频段数仍受限

• 超材料SRR可产生新的共振，但很少与分形深度结合

• 可重构设计大多只实现2--3个频段切换

本文尝试一次性解决上述三个问题：多频段 + 小型化 + 可重构。

02 实验方法（设计思路）

2.1 天线整体结构

• 介质基板：FR4，ε_r=4.4，厚度1.6 mm

• 尺寸：29.5×22 mm²（电尺寸：0.342λ×0.255λ@3.48 GHz）

• 馈电：梯形微带线

• 辐射贴片：八边形开槽 + 七段混合分形（Moore+Koch）+ 两个矩形SRR单元

• 可重构方式：在中心分形结构与馈线之间串联PIN二极管（ALPHA-6355）

2.2 设计四阶段演化

阶段	结构特征	共振特点
I	普通八边形贴片	单UWB带宽
II	加入六段混合分形槽	三频
III	增加两个SRR单元	四频（增加下C波段）
IV	增加第七段分形 + PIN二极管	七频段（ON）/六频段（OFF）

这种分步演化的思路非常值得学习：每一步只增加一个物理变化，然后观察S11的变化，从而明确每个结构"贡献了哪个频段"。

2.3 混合分形结构（Moore + Koch）

• 分形的作用：在不增加物理尺寸的前提下增加电流路径长度 → 降低谐振频率、增加频段数

• 本文独特之处：不是简单堆叠两种分形，而是融合（fusion）

• 结果：总电流路径长度增加约11.12%，从而支持更多低频段

2.4 超材料SRR单元

• 结构：两个矩形开口环，共边开口

• 物理机制：磁激励 → LC谐振 → 负磁导率 → 产生新的共振频段（4.41 GHz）

• 验证方式：波导法提取S参数 + 计算有效磁导率

2.5 频段可重构实现

• PIN二极管放置在中心混合分形结构与馈线的连接条带上

• ON态（正向偏置，0.7 V）：等效串联电阻2.6 Ω → 七频段

• OFF态（反向偏置，0 V）：等效并联电容0.081 pF → 六频段（缺失WiMAX 3.5 GHz频段）

• 另加100 pF隔直电容：隔离射频与直流控制信号

03 图文解析（干货重点）

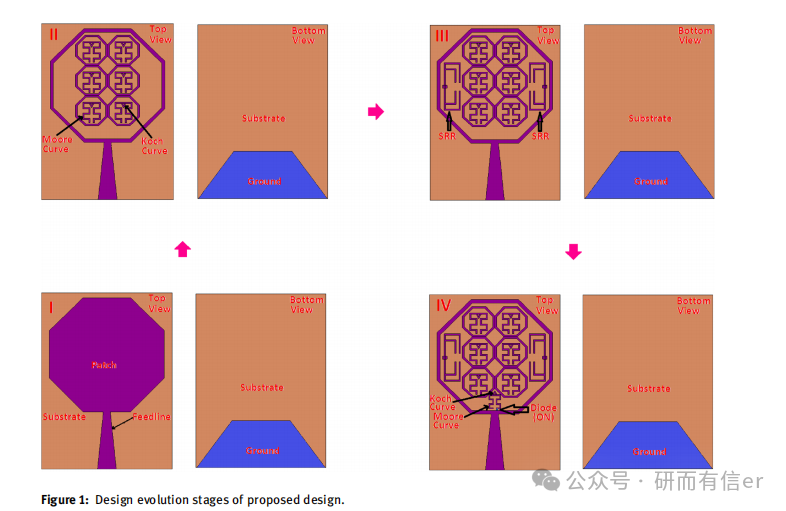

图1 in original paper：设计演化四阶段版图

原文位置：Page 3--4，Figure 1

这是整篇论文的"地图"。

四个子图分别对应Stage I → II → III → IV。

建议读者重点关注Stage III到Stage IV的变化：增加了第七段分形和PIN二极管 。

这个图可以帮你直观理解：哪个物理结构对应哪个频段的产生。

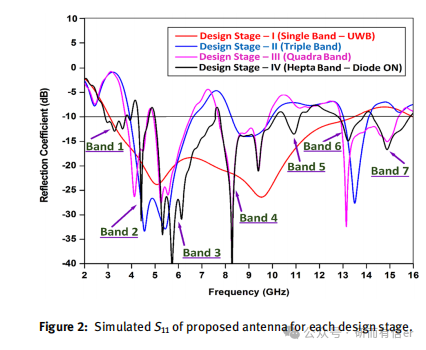

图2 in original paper：各阶段S11对比

原文位置：Page 4，Figure 2

S11是天线最核心的性能指标。

图中四条曲线分别对应四个设计阶段：

• Stage I：宽而浅的单UWB

• Stage II：出现三个分离的谐振谷

• Stage III：出现第四个谷（4.41 GHz）

• Stage IV：最终形成七个<-10 dB的谐振谷

实用技巧：做天线设计时，强烈建议像本文一样保留"演化S11图"，它是你论文中最能体现"设计逻辑"的图之一。

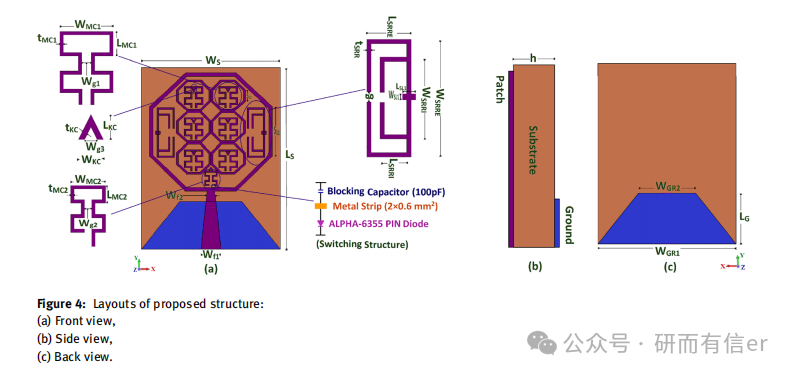

图4 in original paper：天线最终尺寸版图

原文位置：Page 7，Figure 4

这里给出所有关键尺寸，建议重点看：

• 八边形开槽

• 七段混合分形（中心一段 + 周围六段）

• 两个SRR单元的位置

• PIN二极管与隔直电容的布局

这是一个"可以直接仿真的图"。

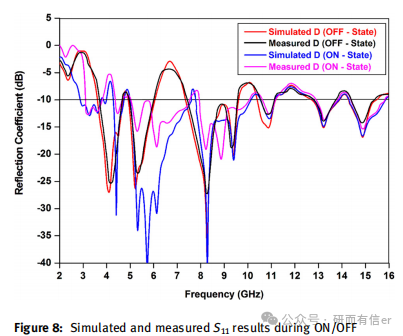

图8 in original paper：ON/OFF状态S11对比

原文位置：Page 8，Figure 8

这是整篇论文最关键的实验结果。

• 红色/蓝色：ON态（七频段）

• 其他颜色：OFF态（六频段）

• 可以清晰看到3.5 GHz频段在OFF态下消失

这说明：频段可重构不是"性能变差"，而是按需开关。

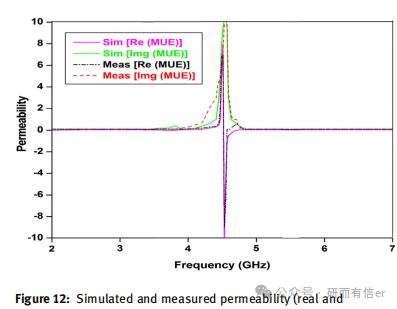

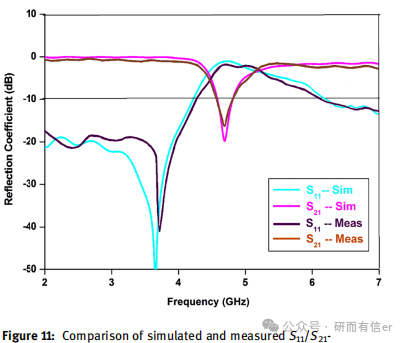

图11 & 图12 in original paper：SRR单元S参数与磁导率

原文位置：Page 11--12，Figure 11 & Figure 12

这两张图回答了"超材料到底起了什么作用"。

• 图11：在4.41 GHz出现明显的传输零点（S21谷）

• 图12：在此频率附近，磁导率实部为负

结论：SRR确实产生了负磁导率共振，从而增加了一个可控的窄带频段。

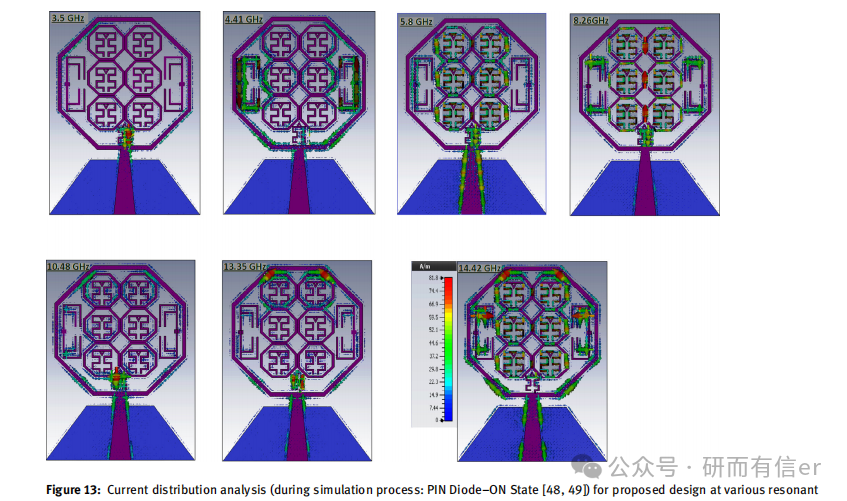

图13 in original paper：七频段的表面电流分布

原文位置：Page 12，Figure 13

电流分布是解释"天线为什么在这个频率工作"的直接证据。

本文中：

• 3.5 GHz（WiMAX）：电流集中在中心分形段

• 4.41 GHz（C波段）：电流集中在SRR单元

• 5.8 GHz / 8.26 GHz / 14.42 GHz：电流分布在周围六段分形区域

设计启示：不同频段可以"分配"给不同物理结构，这是多频天线设计的重要思想。

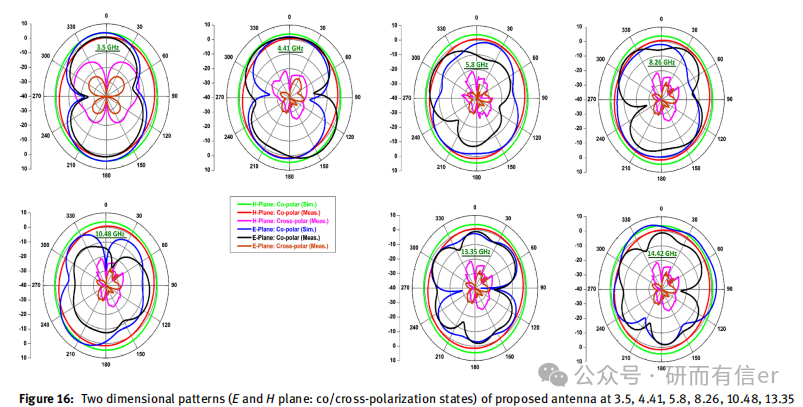

图16 in original paper：E面与H面方向图

原文位置：Page 14，Figure 16

对于工程应用来说，只看S11是不够的。

• E面：双向/偶极子型

• H面：近似全向

• 交叉极化 < -15 dB（稳定）

这说明天线在各频段都有可用的辐射方向图，不是"只在S11上好，但辐射方向乱跑"。

04 关键性能数据速览（可直接引用）

参数	模拟值	实测值
峰值增益	4.11 dBi @ 14.42 GHz	3.79 dBi
效率范围	51--82%	45--79%
七频段S11带宽	0.95--2.61 GHz	0.44--2.37 GHz
频段数（ON/OFF）	7 / 6	7 / 6

05 总结与可迁移的设计方法

本文最值得学习的4个设计方法：

1. 分步演化 + 对照S11：每改一步，看一次S11变化 → 明确每个结构的"频段贡献"

2. 分形 + 超材料的解耦设计：不同频段由不同结构主导，而不是混在一起

3. PIN二极管的位置选择：放在"对低频段最敏感"的路径上，从而实现可重构

4. 完整的验证闭环：S11 + 方向图 + 增益 + 效率 + 超材料参数提取，一个不少

适用场景：

• 手机/物联网终端的多模多频天线

• 卫星通信终端的C/X/Ku波段融合

• 可重构前端系统的频段切换天线

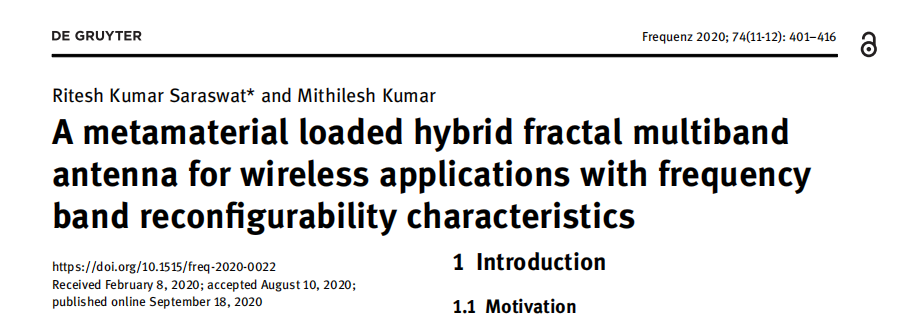

本文是对原文《A metamaterial loaded hybrid fractal multiband antenna for wireless applications with frequency band reconfigurability characteristics》（freq-2020-0022）的解读与整理，适合天线工程师、射频研究人员、研究生阅读。
