基于HFSS的宽带圆极化天线设计

电磁波的极化特性依据电场矢量空间轨迹可分为线极化、圆极化和椭圆极化三种基本类型。其中,圆极化波表现为电场矢量端点以恒定幅度作圆周旋转,按旋转方向分为左旋圆极化(LHCP)与右旋圆极化(RHCP)。基于此极化特性设计的天线即为圆极化天线,其通过正交馈电结构产生相位差为90°、幅度相等的两路线极化波,合成后形成圆极化辐射场。

圆极化天线在现代无线系统中具有不可替代的核心价值:抗干扰优势:可显著抑制多径效应和法拉第旋转效应,提升复杂环境下的信号稳定性;极化灵活性:对收发天线的空间取向不敏感,避免线极化系统的极化失配损失;关键应用场景:卫星通信中克服星体自旋及电离层干扰(如GPS采用右旋圆极化);雷达目标识别利用反向旋向隔离特性增强探测精度;移动通信系统减少雨雾衰减与多径衰落。其技术演进持续推动高增益宽带阵列(如超表面天线)与小型化设计的发展,为5G/6G及空天信息网络提供基础支撑。

微带天线因重量轻、制作成本低等特点被广泛用于。传统微带天线的带宽窄,微带天线宽带化设计中,多层法通过引入多个辐射贴片与介质层构建多谐振结构,显著拓展工作带宽。其核心原理是利用层间电磁耦合激发相邻谐振点,实现阻抗带宽的叠加拓宽。本文设计了一款工作在3.3-3.87GHz的双层圆极化天线。首先设计了双馈电的贴片单元,然后用双层耦合的形式进一步扩展带宽,接着设计了小型化宽带90度电桥,将该电桥和天线集成,实现了良好的宽带特性。

关键字:圆极化;微带天线;宽带化;小型化。

  1. 双层微带天线设计

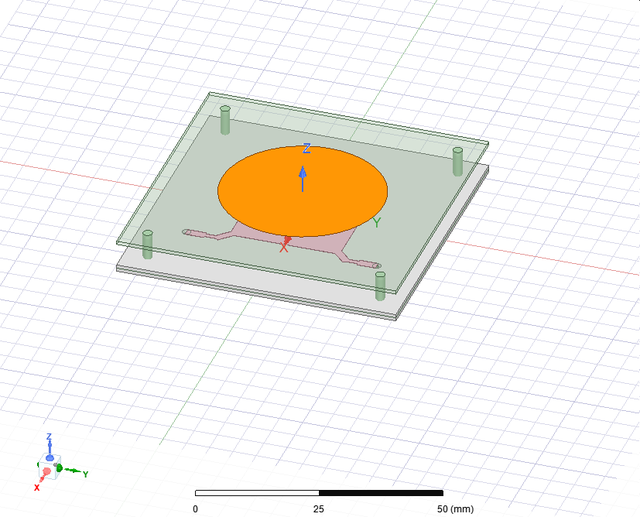

图1

如图1所示,天线采用双层结构,下方是正方形贴片,在两个角引出馈电点,这两个点施加幅度相同,相位相差90度的激励信号,天线将实现圆极化辐射

二.90度小型化电桥设计

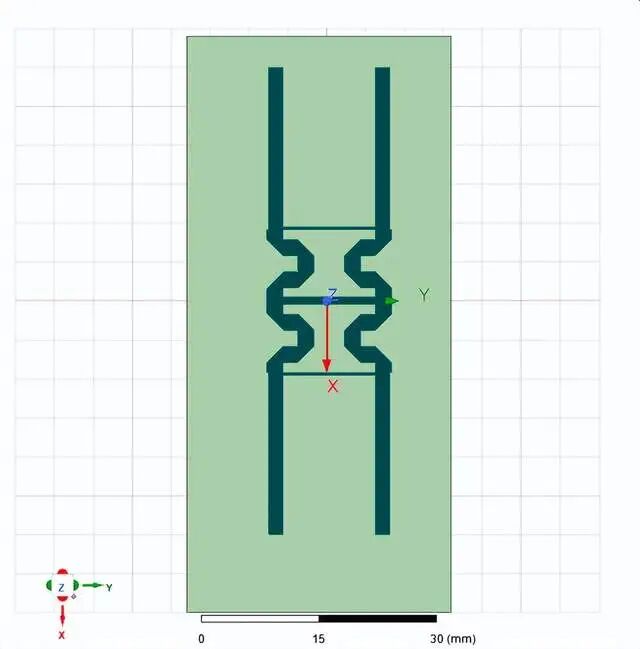

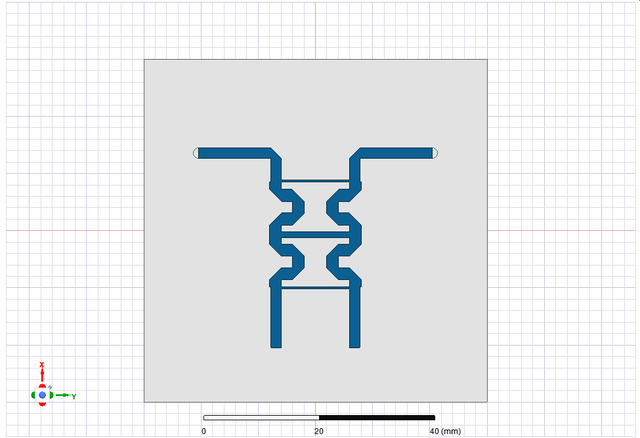

图2

图2是所设计的电桥,采用两个常规的90度电桥级联,为进一步缩小空间,采用弯折处理,仿真得到的s参数如下。

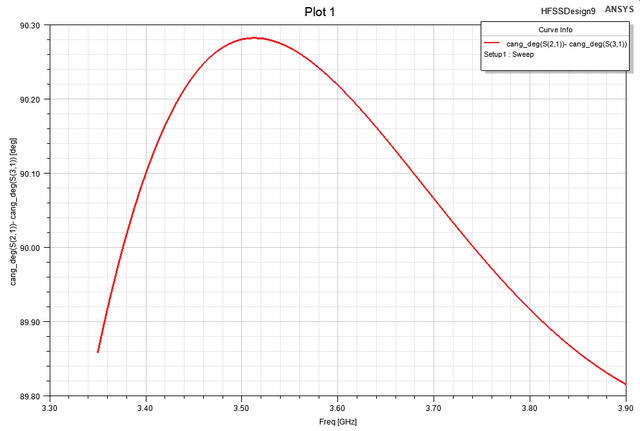

图3 输出相位

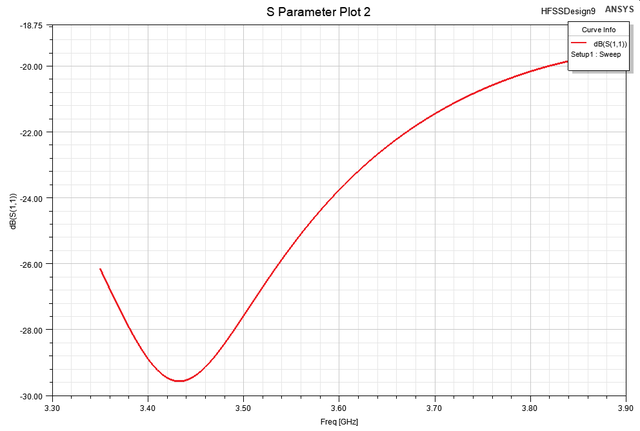

图4 S11

图3和图4表现出良好的相位和损耗特性,说明可以用于所设计的天线中。

  1. 宽带圆极化天线

将前面设计的微带单元和馈电网络集成,得到图5的结构

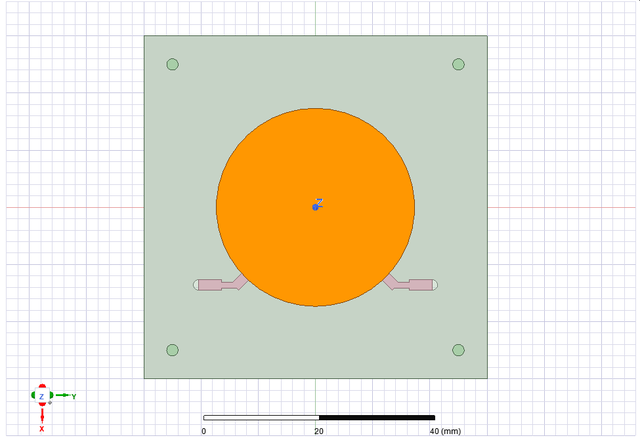

图5 天线正面与背面

下面的具体仿真数据

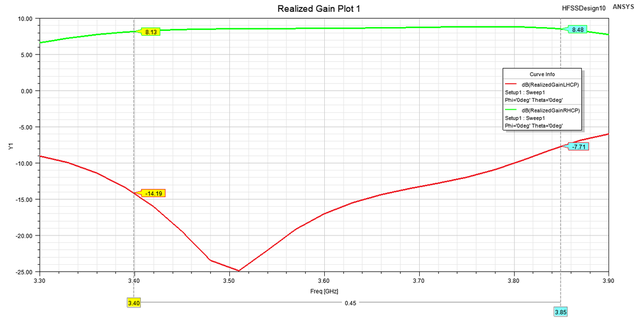

图6 Gain

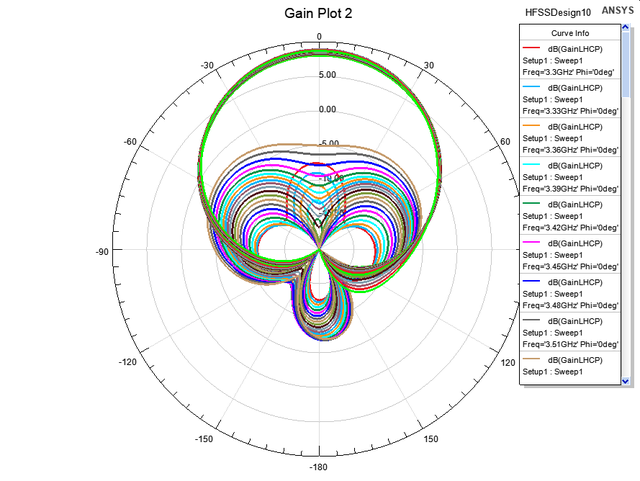

图7 方向图

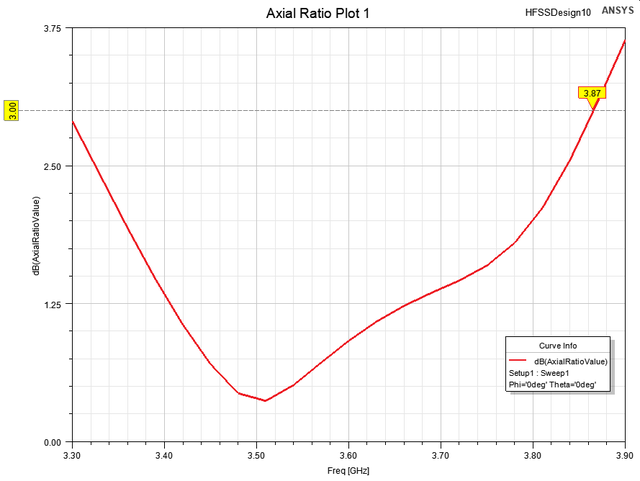

图8 轴比

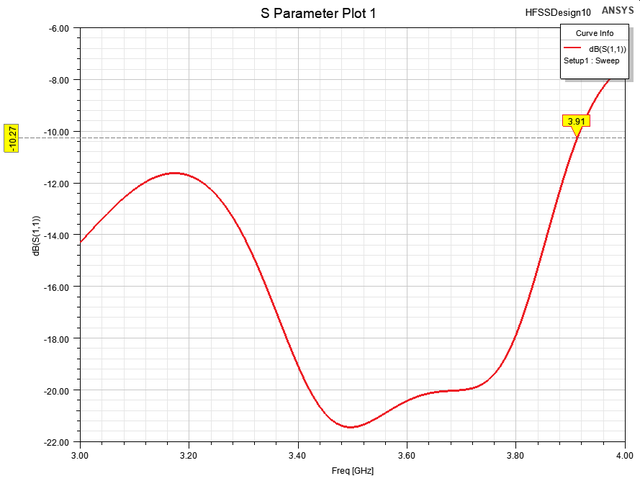

图9 S11

图6给出了天线的实际增益,可以看到该天线辐射右旋圆极化波,在3.4-3.85GHz范围内增益大于8dBic;图7给出2D方向图,该图表明其辐射方向稳定;图8是轴比,在工作范围内均小于3dB;最后给出S11,同样表现出良好的低反射性能。

总结

本文设计了一款基于耦合双层的圆极化天线,在3.4-3.8GHz范围内实现良好的圆极化特性,增益大于8dBic,方向图稳定,下一步可应用到导航或者阵列相控阵天线中。
