第2篇：FPGA的逻辑"心脏"------可编程逻辑块（PFU/CLB）深度解析
一、什么是可编程逻辑块？
1.1 不同厂商的不同叫法
在深入细节之前，我们需要先统一一下概念。不同FPGA厂商对基本可编程逻辑单元有不同的命名：
| 厂商 | 基本逻辑单元名称 | 说明 |
|---|---|---|
| Xilinx（AMD） | CLB（Configurable Logic Block） | 每个CLB包含2个Slice |
| Intel（Altera） | LAB（Logic Array Block） | 每个LAB包含10个LE（Logic Element） |
| Lattice | PFU（Programmable Function Unit） | 由8个LUT和8-9个寄存器组成 |
尽管名称各异，但它们的核心组成是相似的： 查找表（LUT）+ 触发器（Flip-Flop）+ 进位链（Carry Chain）+ 多路选择器（MUX） 。本章将以Xilinx 7系列架构为主进行讲解，因为其资料最为丰富，结构也最具代表性，其他厂商的器件原理相通，只是组织方式略有差异。
1.2 CLB的层级结构
在Xilinx FPGA中，逻辑资源的组织关系如下：
- 最顶层 ：整个芯片由大量CLB阵列组成
- CLB层 ：每个CLB包含2个Slice

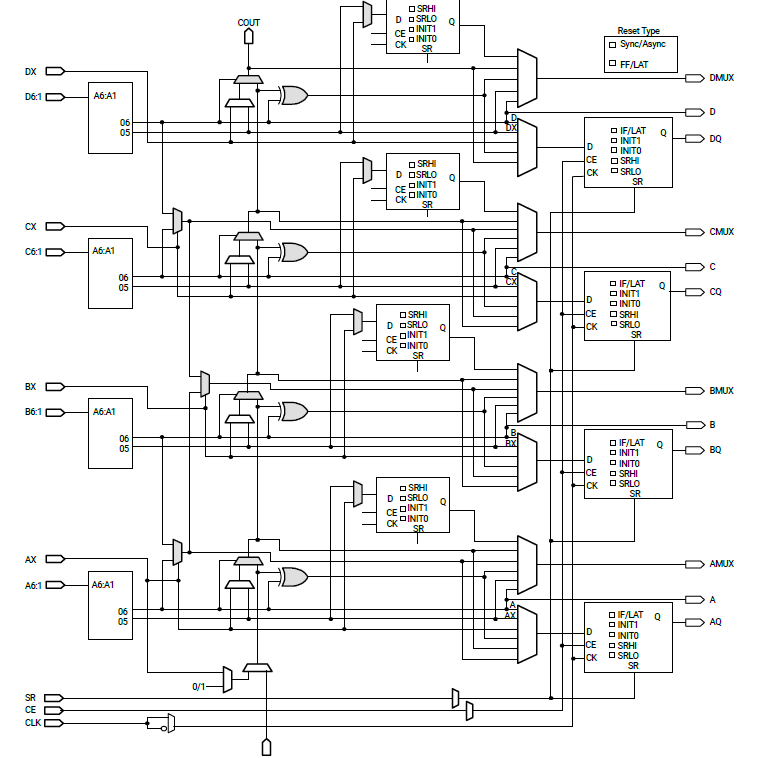

- Slice层 ：每个Slice包含：
- 4个6输入查找表（LUT6）
- 8个触发器（Flip-Flop）
- 3个数据选择器（MUX）
- 1个进位链（Carry Chain）
小知识 ：一个CLB中的两个Slice可以是SLICEL（Logic）和SLICEM（Memory）的组合，也可以是两个SLICEL。通常，FPGA中约2/3的Slice是SLICEL，1/3是SLICEM。
二、查找表（LUT）------组合逻辑的实现者
2.1 LUT的本质：一个可编程的ROM
查找表（Look-Up Table，LUT）是FPGA实现组合逻辑的核心元件。它的本质是什么？简单来说， LUT就是一个小的RAM（或ROM） 。
理解LUT的关键在于一个基本事实：对于一个n输入的逻辑函数，无论它多么复杂，其输出结果的可能性最多只有2ⁿ种。例如，一个2输入与门，输入有00、01、10、11四种组合，对应的输出分别是0、0、0、1。这四种结果完全可以预先存储在一个小型的存储器中，然后用输入信号作为地址去"查表"读出对应的输出。
2.2 6输入LUT的工作模式
以7系列FPGA中的LUT6为例，它有6个输入（A1-A6）和2个输出（O5、O6）。它可以工作在两种模式下：
模式一：6输入1输出
- 使用全部6个输入A1-A6
- 输出为O6
- 可以实现任意6输入布尔函数
- 相当于一个64×1的ROM（2⁶=64种存储结果）
模式二：5输入2输出
- 使用A1-A5作为输入，A6被拉高
- O5和O6分别输出两个独立的5输入布尔函数
- 这两个函数共用相同的5个输入
- 相当于两个32×1的ROM
通俗理解 ：LUT就像一本"答案之书"。你在书上写下所有可能的问题（输入组合）对应的答案（输出结果），然后当有人问你问题时，你根据问题内容（输入信号）快速翻到对应页码，读出答案。这个过程就是"查找表"的含义。
2.3 从代码到LUT的映射
让我们通过一个简单的例子，看看Verilog代码是如何映射到LUT的：
verilog
// 例1：6输入与门
module lut_test1(
input [5:0] data,
output data_o
);
assign data_o = data[0]&data[1]&data[2]&data[3]&data[4]&data[5];
endmodule这段代码会综合成一个LUT6，其真值表中只有输入全为1时输出1，其余情况输出0。
verilog
// 例2：混合逻辑表达式（5输入）
module lut_test2(
input [5:0] data,
output data_o
);
assign data_o = ((data[0]&data[1])^data[2]|data[3]&data[4]);
endmodule这段代码只用了5个输入，会综合成一个LUT5，O6输出结果。
通过这两个例子可以看到， 开发者并不需要关心LUT的具体配置，综合工具会自动将逻辑函数转换为LUT的编程数据 。这正是FPGA开发"软件化"的体现。
三、进位链（Carry Chain）------算术运算的加速器
3.1 为什么需要专用进位链？
加法运算是数字电路中最基本的算术操作。如果用常规的LUT实现加法器，需要复杂的逻辑门组合，而且随着位宽增加，延迟会急剧增大。为了解决这个问题，FPGA在Slice中集成了专用的进位链逻辑。
进位链的本质是一个 快速超前进位电路 ，它可以在LUT计算出"和"与"进位"的中间结果后，快速将进位传递到下一级，而不需要经过通用布线资源。
3.2 CARRY4的结构与原理
在7系列FPGA中，进位链单元称为 CARRY4 。它的主要接口包括：
- S输入 ：来自LUT的异或结果（S = A ⊕ B）
- DI输入 ：来自LUT的另一个输入（通常为A或B）
- CYINIT ：初始进位值（通常为0）
- CIN ：来自上一级的进位输入
- O输出 ：加法结果
- CO输出 ：进位输出
CARRY4的内部结构包含4个相同的级联单元，每个单元可以处理1比特的加法。
3.3 加法运算实例分析
让我们通过一个具体例子，看看CARRY4是如何计算加法的：
假设要计算 a = 4'b1000 (8) 和 b = 4'b1100 (12) 的和，预期结果为20（5'b10100）。
计算过程如下：
- 首先计算 S = a ⊕ b = 4'b0100
- 取 DI = b = 4'b1100（也可以取a）
- CIN = 0（没有低位进位）
- CARRY4逐位计算：
| 位数 | S | DI | 低位进位 | O（和） | CO（进位输出） |
|---|---|---|---|---|---|
| bit0 | 0 | 0 | 0 | 0 | 0 |
| bit1 | 0 | 0 | 0 | 0 | 0 |
| bit2 | 1 | 0 | 0 | 1 | 0 |
| bit3 | 0 | 1 | 0 | 0 | 1 |
最终结果：{CO3, O3, O2, O1, O0} = 5'b10100 = 20 ✅
3.4 多位宽加法的级联
对于8位加法，需要两个CARRY4级联；对于48位加法，则需要12个CARRY4级联。 级联级数越多，路径延迟越大，时序越难收敛 。这是一个在实际设计中需要重点关注的问题。
设计提示 ：当进行大位宽加法时（如48位计数器），可以考虑将加法拆分成多个小位宽加法并在中间插入寄存器，虽然会增加一些LUT资源，但能显著改善时序。
四、触发器（Flip-Flop）------时序逻辑的基石
4.1 触发器的基本功能
触发器是FPGA中实现时序逻辑的核心元件。它的作用是在时钟边沿（上升沿或下降沿）将输入数据"锁存"到输出端，从而实现数据的存储和同步。
每个Slice中包含 8个触发器 。这8个触发器分为两类：
- 4个专用触发器 ：只能配置为边沿触发的D触发器
- 4个多功能触发器 ：可配置为边沿触发的D触发器，或电平敏感的锁存器（Latch）
重要提醒 ：当4个多功能触发器被用作锁存器时，那4个专用触发器将无法使用。也就是说，一个Slice要么拥有8个D触发器，要么拥有4个D触发器+4个锁存器。
4.2 触发器的控制集
每个触发器都有三个控制端口：
- CE ：时钟使能（Clock Enable）
- SR ：置位/复位（Set/Reset）
- CLK ：时钟
这三个信号的组合称为触发器的 控制集 。在设计中，控制集的种类越少越好，因为同一个Slice内的触发器必须共享相同的控制信号。如果设计中使用了太多不同的时钟、复位极性组合，会导致触发器分散在不同的Slice中，降低资源利用率。
4.3 触发器与锁存器的对比
很多初学者容易混淆触发器和锁存器，这里做一个清晰的对比：
| 特性 | 触发器（Flip-Flop） | 锁存器（Latch） |
|---|---|---|
| 触发方式 | 边沿敏感（上升/下降沿） | 电平敏感（高/低电平） |
| 同步性 | 时序元件 | 组合逻辑的一种 |
| 抗毛刺能力 | 强 | 弱（电平期间输入变化直接影响输出） |
| 设计建议 | 推荐使用 | 尽量避免（容易产生时序问题） |
如何避免意外生成锁存器 ：在组合逻辑中（always @(*)），一定要保证if语句有配套的else，case语句有default。时序逻辑（always @(posedge clk)）则不需要，因为触发器本身会保持原值。
五、多路选择器（MUX）------信号路由的枢纽
5.1 LUT实现的MUX
有趣的是，LUT本身就可以实现小型多路选择器。一个LUT6可以配置成一个 4选1多路选择器 。它的4路数据输入和2路地址输入共同连接到LUT的6个输入端。
5.2 Slice中的专用MUX
除了LUT，每个Slice还包含3个专用的多路选择器： F7AMUX、F7BMUX和F8MUX 。它们的作用是与LUT配合，实现更大规模的多路选择：
- 两个LUT + F7MUX → 8选1多路选择器（每个Slice可实现2个）
- 四个LUT + F7AMUX + F7BMUX + F8MUX → 16选1多路选择器（每个Slice可实现1个）
这种层次化的MUX结构，使得FPGA可以高效地实现大型数据选择逻辑，而不需要占用大量通用布线资源。
六、SLICEL vs. SLICEM------Logic与Memory的区别
6.1 主要区别
前面多次提到，Slice分为SLICEL和SLICEM两种类型。它们的主要区别在于 LUT的功能扩展 ：
| 功能 | SLICEL | SLICEM |
|---|---|---|
| 基本LUT逻辑 | ✅ | ✅ |
| ROM | ✅ | ✅ |
| 分布式RAM | ❌ | ✅ |
| 移位寄存器 | ❌ | ✅ |
简单来说， SLICEM中的LUT可以"兼职"做存储功能，而SLICEL只能做逻辑 。
6.2 分布式RAM（Distributed RAM）
SLICEM中的LUT可以配置为 分布式RAM ：
- 单个LUT6可配置为64×1的RAM
- 多个LUT6可级联成更大容量
- 写操作同步，读操作异步（如需同步读，需额外使用触发器）
6.3 移位寄存器（Shift Register）
SLICEM中的LUT还可以配置为 移位寄存器 ：
- 单个LUT6可实现32位移位寄存器
- 同一Slice中的4个LUT6可级联实现128位移位寄存器
- 常用于实现延迟线、FIFO缓冲等
应用场景 ：当需要少量存储资源时，使用SLICEM的分布式RAM比调用BRAM更高效，可以节省BRAM资源给更需要的地方。
七、设计中的实用建议
7.1 资源选择策略
| 需求 | 推荐资源 | 原因 |
|---|---|---|
| 普通组合逻辑 | SLICEL | 够用且资源丰富 |
| 少量存储（<几百bit） | SLICEM分布式RAM | 节省BRAM |
| 较大存储（Kb级别） | BRAM | 专用硬核，性能更好 |
| 延迟线 | SLICEM移位寄存器 | 高效利用LUT |
7.2 控制集优化
如前所述，控制集种类过多会影响资源利用率。优化方法：
- 时钟种类尽可能少 ：同一设计中使用尽量少的独立时钟
- 复位策略统一 ：要么全部同步复位，要么全部异步复位，避免混合使用
- 复位极性一致 ：要么全部高有效，要么全部低有效
7.3 进位链时序优化
对于大位宽加法器/计数器：
- 考虑拆分成多级流水线
- 每级之间插入寄存器
- 虽然增加LUT开销，但显著改善时序
八、本章小结
本章我们深入探索了FPGA的"心脏"------可编程逻辑块（PFU/CLB），重点掌握了以下内容：
| 核心组件 | 功能 | 关键特性 |
|---|---|---|
| LUT | 实现组合逻辑 | 6输入可配置，本质是小RAM |
| 进位链 | 加速算术运算 | 专用超前进位电路 |
| 触发器 | 时序逻辑存储 | 8个/Slice，有控制集概念 |
| MUX | 信号选择路由 | 层次化结构，可扩展至16选1 |
| SLICEM | 扩展存储功能 | 分布式RAM、移位寄存器 |
一句话总结 ：可编程逻辑块是FPGA最基础的积木块，LUT实现"逻辑"，触发器实现"记忆"，进位链实现"运算"，三者配合加上灵活的MUX，构成了FPGA实现千变万化数字电路的根基。
