基于 Xilinx K7 FPGA 的全套万兆 10G GigE Vision 商业级传输方案

一、 行业背景:万兆时代的工业视觉

随着 4K/8K 高速成像技术的普及,传统的千兆网(GigE)带宽已触及天花板。在锂电检测、半导体 AOI、高速印刷等领域,万兆 10GigE Vision 凭借其超高的吞吐量、成熟的以太网生态以及长距离传输优势,已成为高性能工业相机的标准接口。

然而,开发一套能够真正跑满万兆带宽、且在上位机稳定显示"不丢帧"的协议栈,是很多 FPGA 开发团队面临的巨大挑战。

二、 方案概述

本方案提供一套基于 Xilinx Kintex-7 (K7) 系列 FPGA 实现的全套万兆 10G GigE Vision 设备端(Device)解决方案。

方案的核心协议栈采用 VHDL 语言编写,源自国外主流工业级成熟架构,经过深度优化,专为高性能图像传输设计。

  • 核心语言: 协议栈核心采用 VHDL 实现,逻辑严密,时序收敛表现极佳。
  • 硬件平台: 完美适配 Xilinx K7 系列(如 XC7K325T、XC7K160T 等),支持 SFP+ 光口传输。
  • 开发环境: Vivado 2020.2 及以上版本。
  • 当前状态: 已实现全链路跑通,支持测试图像(TPG)实时传输,上位机实时显示。

三、 核心技术深度解析

1. 极致的传输带宽与"不丢帧"表现

  • 实测带宽: 稳定运行在 8.6Gbps+,大幅领先于市面上常见的 5G/6G 简易封装方案,逼近万兆网理论极限。
  • 传输稳定性: 经过严格的压力测试,实现长时间运行不丢帧,确保视觉系统捕捉到的每一幅图像都完整有效。
  • 硬件硬化协议栈: 完整的 GVCP(控制协议)与 GVSP(流传输协议)均由 FPGA 硬件逻辑实现,无需 CPU/软核参与,保证了极低的调度延迟和抖动。

2. VHDL 核心架构的优势

  • 工业级品质: 核心逻辑采用国外主流大厂的 VHDL 架构。相比 Verilog,其在大型高速时序逻辑设计中具有更高的严谨性和可预测性,非常适合工业级长稳运行。
  • 资源利用率: 针对 K7 的 GTX 资源进行了深度适配。10G Ethernet PCS/PMA 结合协议栈整体占用资源合理,预留了大量的逻辑资源供用户后续开发 ISP(如 BLC, BPC, AWB, LSC 等)。

3. 标准化与易用性

  • 标准接口: 视频输入端采用标准接口。虽然目前例程内置 TPG(测试图像生成器),但用户可以极其方便地更换为真实的 Sensor 输入或 ISP 处理后的数据流。
  • 上位机兼容: 严格遵循 GigE Vision 协议规范,兼容 eBus SDK、MVTec HALCON、Pylon、Sapera 等所有主流通用视觉软件。

四、 方案组成

  1. VHDL 协议栈核心: 包含 10G MAC、GVCP、GVSP 等核心逻辑模块。
  2. Vivado 完整工程: 包含所有约束文件(XDC)及 GTX 高速收发器配置,直接生成 Bitstream。
  3. 测试例程: 内置 TPG 模块,支持多种标准测试图样(如灰度渐变、彩色条纹)生成,方便快速演示。

五、 测试效果

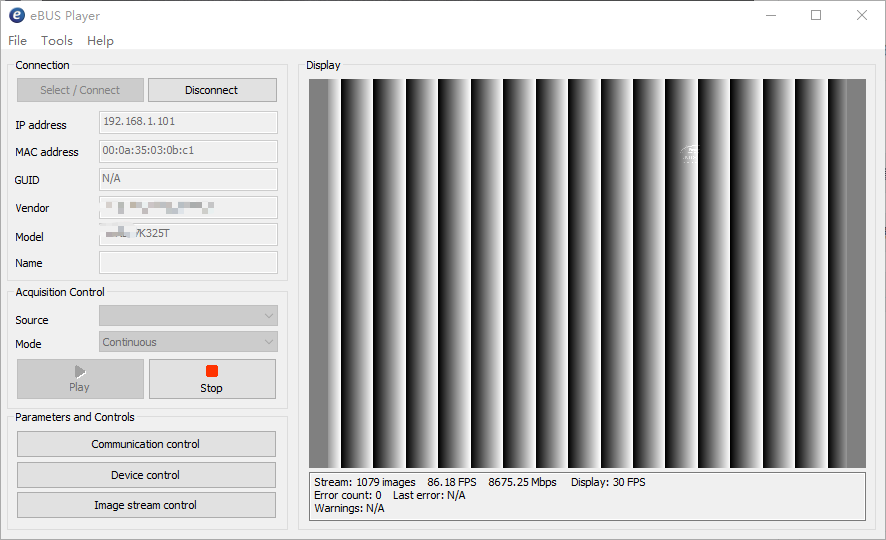

使用eBUS Player进行界面显示,如下图所示:

速度稳定8.6Gbps+,无丢帧。

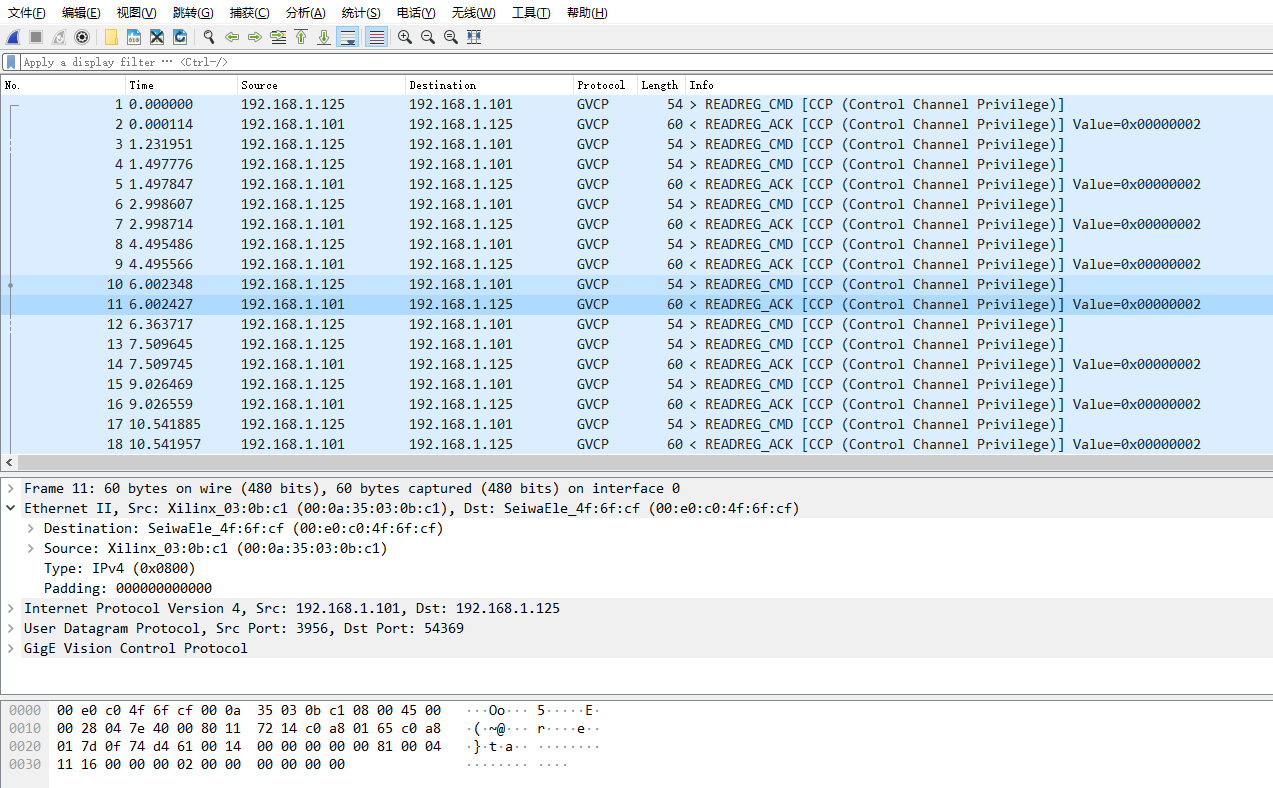

抓包分析:

以下为视频显示效果:

https://www.bilibili.com/video/BV1GnNgz7ER4/?spm_id_from=333.337.search-card.all.click

六、 为什么选择本方案?

  1. 成熟架构: 绕过万兆网协议栈开发的无数"坑",直接获取经过验证的工业级架构。
  2. 极高带宽: 真正实现 8.6Gbps+ 的实测速度,非实验室理论值。
  3. 即插即用: 核心接口标准化,极大缩短高性能工业相机的研发与产品上市周期。
  4. 变现利器: 适合作为高性能图像采集系统的传输底座,具有极高的商业授权价值。

七、 交流与合作

如果您正在寻找一套稳定可靠、且具有高度商业价值的万兆 FPGA 视频传输方案,或者需要进行技术授权、源码转让,欢迎随时私信交流。

本方案不仅是一套源码,更是一份能够直接落地的工业相机核心资产。


要进行技术授权、源码转让,欢迎随时私信交流。

本方案不仅是一套源码,更是一份能够直接落地的工业相机核心资产。


标签: #FPGA开发 #Xilinx #Kintex7 #万兆GigE #10GigE #VHDL #工业相机 #技术变现
