高压聚乙烯，即低密度聚乙烯（LDPE），是乙烯在高压条件下通过自由基聚合反应制得的具有高度支化结构的热塑性树脂。因其独特的分子结构，LDPE表现出优异的柔韧性、透明度、加工性能和电绝缘性，在薄膜包装、电线电缆、注塑制品等领域占据不可替代的地位。本报告将首先概述高压聚乙烯（LDPE）的核心应用，随后深入剖析其生产技术，重点对比高压管式法与高压釜式法两种主流工艺的具体步骤、设备与操作条件，并结合行业发展趋势，探讨高压法聚乙烯生产的未来方向。
第一部分：高压聚乙烯（LDPE）的主要用途与应用领域
在聚乙烯工业领域，"高压聚乙烯"并非一个独立的品种名称，而是指采用高压法工艺 生产的聚乙烯产品。其最典型和最主要的产物是低密度聚乙烯（LDPE）。
聚乙烯的生产工艺主要依据操作压力划分为高压法、低压法和中压法。高压法聚乙烯生产工艺以独特的自由基聚合机理为基础，是生产LDPE的主流技术。其工艺条件极为苛刻：反应压力通常在100至350兆帕（MPa） ，温度在150至300℃ 。在这种极高的压力和温度下，乙烯分子通过自由基链式反应进行聚合，形成具有大量支链结构 的聚乙烯，从而导致产品结晶度低、密度小（密度范围通常在0.91--0.94 g/cm³），故被称为低密度聚乙烯。相比之下，低压法（压力0.1--1.5 MPa）采用配位聚合（如齐格勒-纳塔催化剂），产物分子链线性度高，主要生产高密度聚乙烯（HDPE）或线性低密度聚乙烯（LLDPE），其密度和力学性能与LDPE有显著差异。
因此，本报告后续关于"生产技术及具体步骤"的分析，将聚焦于高压法生产LDPE的工艺。
产品基本特性
低密度聚乙烯（LDPE），又称高压聚乙烯，是聚乙烯树脂中最轻的品种。其分子链上含有较多的长支链和短支链（每1000个碳原子约含20-30个支链），这种结构决定了它区别于高密度聚乙烯（HDPE）和线型低密度聚乙烯（LLDPE）的独特性能。
- 物理形态：呈乳白色、无味、无臭、无毒的蜡状颗粒，表面具有一定光泽。
- 基本性能：密度在0.910-0.930 g/cm³之间，结晶度较低（45%-65%），熔点约为108-122℃。
- 核心优势：具有良好的柔软性、延伸性、透明性、电绝缘性以及耐低温冲击性。化学稳定性较好，耐碱和一般有机溶剂。

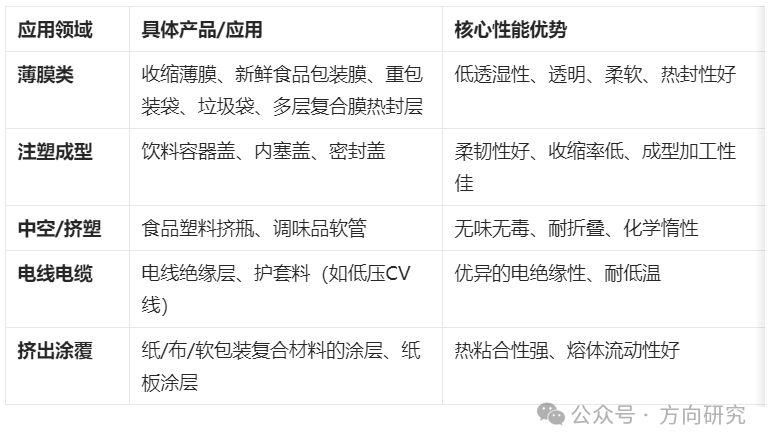

高压聚乙烯（LDPE）因其分子链高度支化、结晶度较低的结构特点，赋予了产品一系列独特的性能：密度较低（0.91--0.94 g/cm³）、质地柔软、透明度高、具有良好的耐冲击性和热封性能。这些性能决定了其在现代工业与日常生活中广泛的应用场景。
**1.**包装领域
包装领域是HPPE的核心应用领域，主要用于制备食品包装薄膜、购物袋、包装容器、缠绕膜等：
- 食品包装薄膜：HPPE透明性好、无毒、柔韧性优异，可制备食品包装用吹塑薄膜、流延薄膜，用于包装面包、水果、蔬菜、肉类等食品，具有良好的保鲜性和密封性；
- 购物袋与垃圾袋：HPPE柔韧性好、耐撕裂，可制备各种规格的购物袋、垃圾袋，成本低廉，使用便捷，是日常生活中最常用的塑料制品之一；
- 包装容器：通过注塑工艺，HPPE可制备塑料瓶、塑料桶等包装容器，用于包装洗涤剂、化妆品、化工试剂等产品，具有良好的耐腐蚀性和密封性；
- 缠绕膜：HPPE缠绕膜具有良好的拉伸性和粘性，可用于货物包装、托盘缠绕，起到固定、防尘、防潮的作用，广泛应用于物流、仓储领域。
2. 电力领域
电力领域中，HPPE主要用于制备中低压电力电缆的绝缘层和护套层，其良好的电绝缘性、柔韧性和加工性，可满足电缆的铺设和使用需求。与聚氯乙烯（PVC）绝缘材料相比，HPPE燃烧时无有毒有害气体排放，更加环保，已逐步取代PVC，成为中低压电缆绝缘材料的首选。此外，HPPE还可用于制备电力设备的绝缘隔板、绝缘套管等部件。
3. 建筑领域
建筑领域中，HPPE主要用于制备建筑给排水管道、地暖管道、保温隔热材料等：
- 给排水管道：HPPE管道轻便易安装、耐腐蚀性好、无毒环保，可用于建筑冷热水供应管道、饮用水管道、排水管道，使用寿命可达50年以上；
- 地暖管道：HPPE地暖管道柔韧性优异、耐热性好，可适应地暖系统的盘管铺设需求，长期在60-80℃的热水环境下运行，不易老化、变形；
- 保温隔热材料：HPPE泡沫塑料具有良好的保温隔热性能和隔音性能，可用于建筑墙体、屋顶的保温，降低建筑能耗。
4. 汽车领域
随着汽车行业向轻量化、环保化方向发展，HPPE在汽车领域的应用日益广泛，主要用于制备汽车内饰部件、外饰部件和管路系统：
- 内饰部件：HPPE可制备汽车仪表盘、门板、座椅填充材料、脚垫等内饰部件，具有轻质、环保、耐磨损等特点，可降低汽车重量，提升内饰舒适性；
- 外饰部件：通过改性处理，HPPE可制备汽车保险杠、挡泥板、后视镜外壳等外饰部件，具有良好的抗冲击性和耐老化性；
- 管路系统：HPPE可制备汽车冷却水管、空调管等管路，具有良好的耐热性、耐腐蚀性和柔韧性，可适应汽车的复杂工况。
5. 其他领域
除上述领域外，HPPE还在电子、化工、农业等领域具有广泛应用：电子领域中，用于制备电子元器件的绝缘外壳、电线电缆的绝缘层；化工领域中，用于制备化工管道、储罐的衬里，防止腐蚀；农业领域中，用于制备农业灌溉管道、温室大棚的保温薄膜等。
与由低压法生产的线性低密度聚乙烯（LLDPE）和高密度聚乙烯（HDPE）相比，LDPE在透明性、柔软性和加工简易性上通常更胜一筹，但在强度、硬度、耐热性（软化温度85--115℃）方面稍逊。因此，其应用侧重于需要高柔韧性和良好光学性能的领域。
第二部分：生产工艺原理与反应机理
2.1 自由基聚合原理
LDPE的生产本质上是乙烯的自由基聚合。在高温高压下，引发剂（如有机过氧化物或氧气）分解产生自由基，攻击乙烯双键，引发链式反应。反应包括链引发、链增长、链转移和链终止等基元步骤。高压环境（>100 MPa）极大地增加了乙烯单体浓度，缩短了分子间距离，从而提高了自由基与单体碰撞的几率，使聚合反应得以在工业速率下进行。
2.2 工艺条件的影响
- 压力：压力是核心参数，通常在122-350 MPa之间。压力升高，乙烯密度增加，反应速率加快，产物分子量增大，支链减少，密度和透明度提高。
- 温度：反应温度通常在150-300°C。温度影响引发剂分解速率和链转移反应，从而控制分子量及分布。温度过高（超过350°C）有引发乙烯爆炸性分解的风险。
- 引发剂：常用有机过氧化物（如过氧化二叔丁基、过氧化苯甲酸叔丁酯）或氧气。引发剂种类和注入方式直接影响反应起始温度、速率和产品结构。
- 链转移剂：如丙烯、丙烷等，用于调节聚合物分子量。

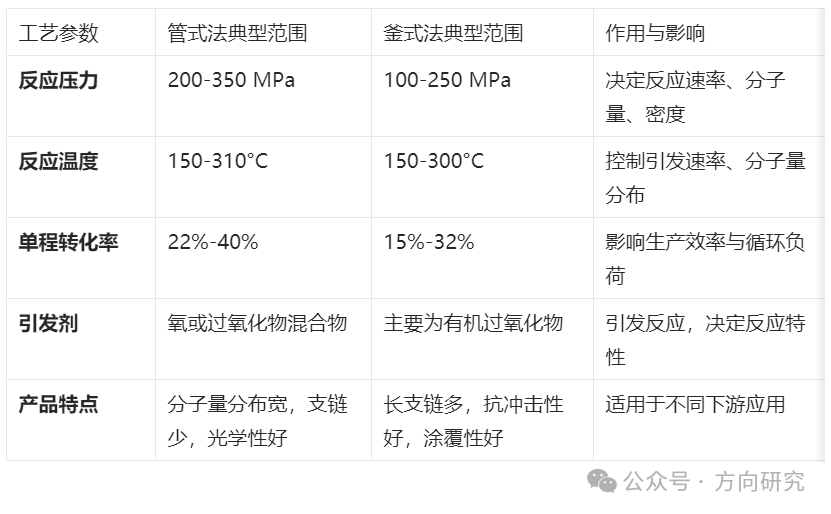

表1：高压聚乙烯典型工艺条件范围
安全生产与过程控制要点
高压聚乙烯生产过程在极端条件下进行，安全风险极高。
- 主要危险：原料乙烯易燃易爆；超高压设备潜在泄漏和物理爆炸风险；聚合反应失控可能导致温度压力骤升，引发乙烯分解爆炸（温度超过350°C时风险剧增）。
- 关键控制点：
-
- 氧含量控制：系统开车前需用氮气置换，确保氧含量低于0.5%。
- 引发剂管理：精确控制引发剂注入量和速率，防止局部过热产生"热点"。
- 温度与压力联锁：设置严格的超温超压报警和紧急停车系统。
- 设备完整性：定期对超高压管道、反应器、压缩机进行探伤检测和安全阀校验。
- 静电与粉尘防控：造粒后物料需充分脱除残留乙烯，并防止粉尘积聚和静电产生。
技术发展现状与趋势
- 国内现状：我国LDPE产业起步较晚，但发展迅速。截至2021年，产能约473.5万吨/年，但仍需大量进口。装置以引进技术为主，管式法占主导。产品牌号开发不足，高端薄膜料、电缆料等仍需进口。
- 技术升级方向：
-
- 工艺优化：开发新型低温高效引发剂体系，提高转化率，降低能耗。改进反应器内部结构（如螺旋导流设计）和温控系统，提升产品均匀性。
- 装置大型化与智能化：提高单线产能，采用先进过程控制系统（DCS/APC）实现精准控制和长周期运行。
- 产品高端化：开发低晶点、低气味、高纯净度的专用料，满足食品、医药包装要求。发展高性能EVA、POE（聚烯烃弹性体）等高端共聚产品。
- 安全与环保：深入研究乙烯失控分解机理，开发本质安全化工艺和应急控制模型。降低VOCs排放，实现绿色生产。
第三部分：高压聚乙烯（LDPE）生产技术总览
高压聚乙烯的生产技术，本质上是乙烯在超高压（100--350 MPa）和高温（150--300℃）条件下进行的自由基聚合反应 。该方法是工业上生产聚乙烯的第一种方法，至今仍是LDPE的主流生产技术。根据所用核心反应器的不同，高压法工艺主要分为两大类：高压管式法工艺 和高压釜式法工艺。
1. 工艺基本原理与条件
*聚合机理 ：自由基聚合。微量氧或有机过氧化物作为引发剂，在高压高温下引发乙烯分子的链式反应。
*核心条件 ：
*压力 ：极高的压力（108--245 MPa，最高可达350 MPa）是此工艺的标志，高压有助于提高乙烯浓度和反应速率，并影响产物分子量。
*温度 ：150--300℃，具体取决于引发剂类型。使用氧引发剂需更高温度（>230℃），使用有机过氧化物则温度相对较低（约150℃）。
*引发剂 ：早期常用微量氧，现代工艺更多使用更安全的有机过氧化物（如过氧化二烷基），溶解于惰性溶剂中注入系统。
*原料要求：聚合级乙烯纯度需不低于99.9%，并严格控制乙炔、一氧化碳等有害杂质含量。

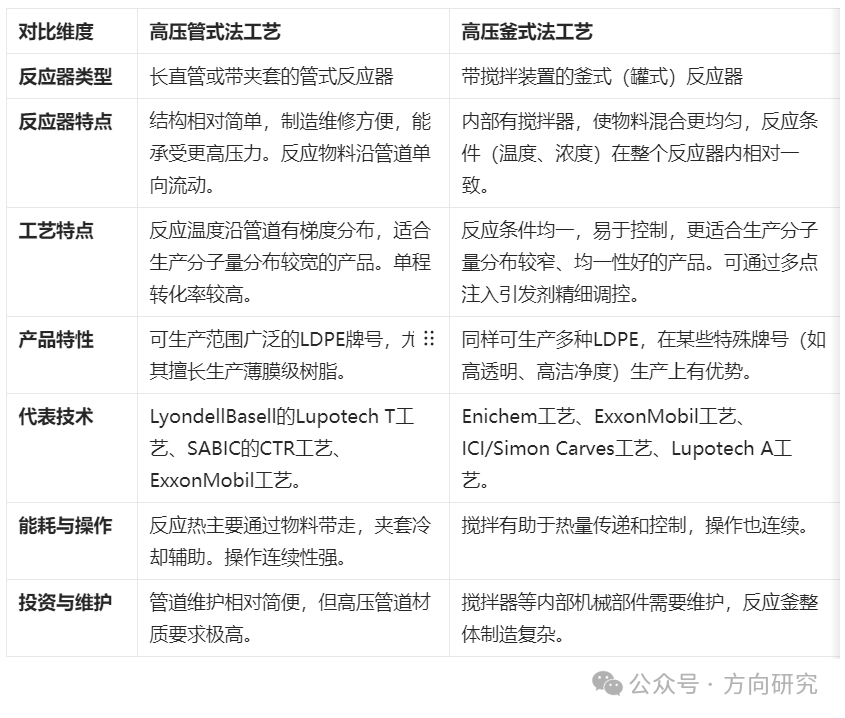

2. 两种主流工艺路线对比

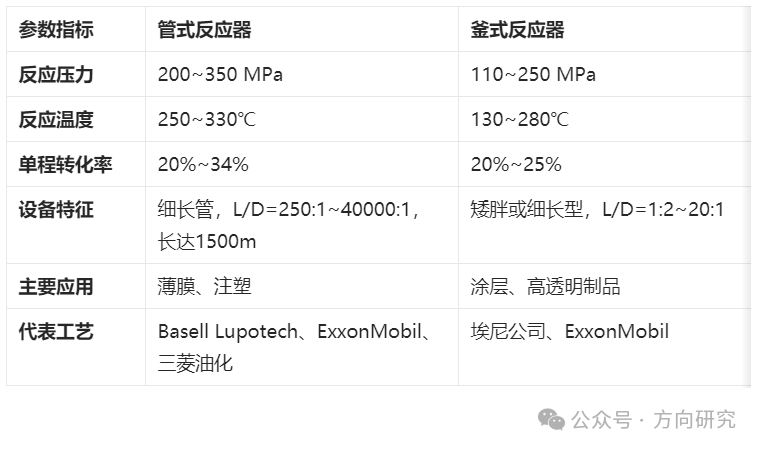

尽管最终产品同为LDPE，但管式法与釜式法在反应器设计、流程特点和产品特性上存在差异。
两种工艺均为连续生产过程，未反应的乙烯循环使用，总产率可达95%。选择哪种工艺取决于目标产品牌号、投资成本、运营经验等因素。
第四部分：高压聚乙烯生产的具体步骤详解
高压聚乙烯的生产是一个高度集成化、自动化的连续化工过程。以下将分步骤详细阐述，并结合两种工艺的异同进行说明。
步骤一：原料准备与净化
1.乙烯供应 ：来自上游裂解装置的聚合级乙烯（纯度>99.9%）是主要原料。乙烯需经过进一步精制，脱除对聚合有害的杂质，如乙炔、一氧化碳、硫化物、水分等，确保其满足严格的规格要求。
2.引发剂配制 ：若使用有机过氧化物引发剂，需将其在专用设备中溶解于惰性溶剂（如液体石蜡），配制成浓度通常为1%-25%的溶液。配制过程需严格控制，确保安全（过氧化物易燃易爆）和浓度准确。
3.分子量调节剂准备：为了控制最终产品的熔融指数（MI，表征分子量与流动性），常需加入调节剂，如丙烷、丙烯、乙烷等。这些调节剂也需达到规定的纯度标准。
步骤二：压缩与预热
1.初级压缩 ：净化后的乙烯气体通过多级压缩机（通常为往复式或离心式压缩机）被逐步压缩至聚合所需的超高压力。压缩过程是能耗极高的环节。
2.预热：压缩后的高压乙烯进入预热器，被加热到聚合反应的初始温度（例如40℃左右进料）。预热有助于启动反应并优化能量利用。
步骤三：聚合反应（核心步骤）
此步骤在特制的超高压反应器中进行，是工艺的核心区别所在。
*在高压管式反应器中 ：
a. 注入与混合 ：预热后的乙烯、引发剂溶液以及调节剂被注入管式反应器的入口。
b. 反应进行 ：混合物在长管道中流动。引发剂在高温高压下分解产生自由基，引发乙烯聚合。反应是剧烈的放热过程（反应温度可达160--280℃）。
c. 温度控制 ：反应热主要通过高速流动的物料本身带走（"自冷"效应）。反应器夹套的冷却系统辅助移除部分热量，防止局部过热。温度沿管道呈现一定的分布梯度。
d. 产物形成：随着反应进行，聚乙烯在反应介质中形成。由于高温和自由基机理，容易发生链转移反应，生成带有大量长、短支链的LDPE分子。
*在高压釜式反应器中 ：
a. 注入与搅拌混合 ：物料注入带搅拌器的反应釜。搅拌器确保反应器内温度、浓度和引发剂分布高度均匀。
b. 反应进行 ：聚合反应在整个釜内相对均一的条件下进行。可以通过多个点注入不同浓度的引发剂来更精细地控制反应进程和产品结构。
c. 温度控制 ：搅拌增强了传热，结合夹套冷却，能有效控制反应温度，避免热点。
d. 产物形成：同样生成支链丰富的LDPE。由于条件均一，可能更容易获得分子量分布更集中的产品。
反应压力 根据目标产品牌号在108--245 MPa范围内精确控制，压力越高，通常产物分子量越大。单次转化率控制在16%-27%左右，属于低转化率操作，以维持反应可控性和产品质量。
步骤四：分离与减压
1.高压分离 ：从反应器出来的混合物是未反应乙烯和熔融LDPE的混合物。首先进入高压分离器 ，在仍保持较高压力下进行初步分离，大部分未反应的乙烯气体在此被分离出来。
2.循环气体冷却与净化 ：分离出的高压乙烯气体经过冷却器降温后，大部分返回压缩机入口，与新补充的乙烯一起循环使用。少量需放空或进一步处理以维持系统平衡。
3.低压分离 ：从高压分离器下来的物料（富含聚乙烯）进入低压分离器 ，压力大幅降低。在此，残留的乙烯气体被进一步分离出去，送往回收系统。
4.聚合物熔体处理：经过两级分离后，得到较为纯净的熔融状LDPE。
步骤五：后处理与造粒
1.添加剂注入 ：根据产品要求，在熔融聚合物中注入必要的添加剂，如抗氧化剂、紫外线稳定剂、润滑剂、色母等，以改善最终产品的性能（如耐老化、颜色）。
2.均化与混炼 ：通过挤出机或特殊的混炼设备，使添加剂与聚合物熔体充分均匀混合。
3.造粒 ：均化后的熔体被送入造粒机 。通常经过一个模头挤出成多条细丝或带状，然后立即进入水浴或喷水冷却固化。固化后的塑料条被高速旋转的切刀切成均匀的颗粒（约3-5mm大小），即得到LDPE树脂成品颗粒。
4.干燥与筛选：切好的颗粒经过干燥去除表面水分，然后通过筛分去除不合格尺寸的颗粒，确保产品均匀。
步骤六：包装与储存
合格的LDPE颗粒被输送至料仓，然后根据客户要求进行包装（通常为大袋或集装箱），送入成品仓库储存或等待发货。

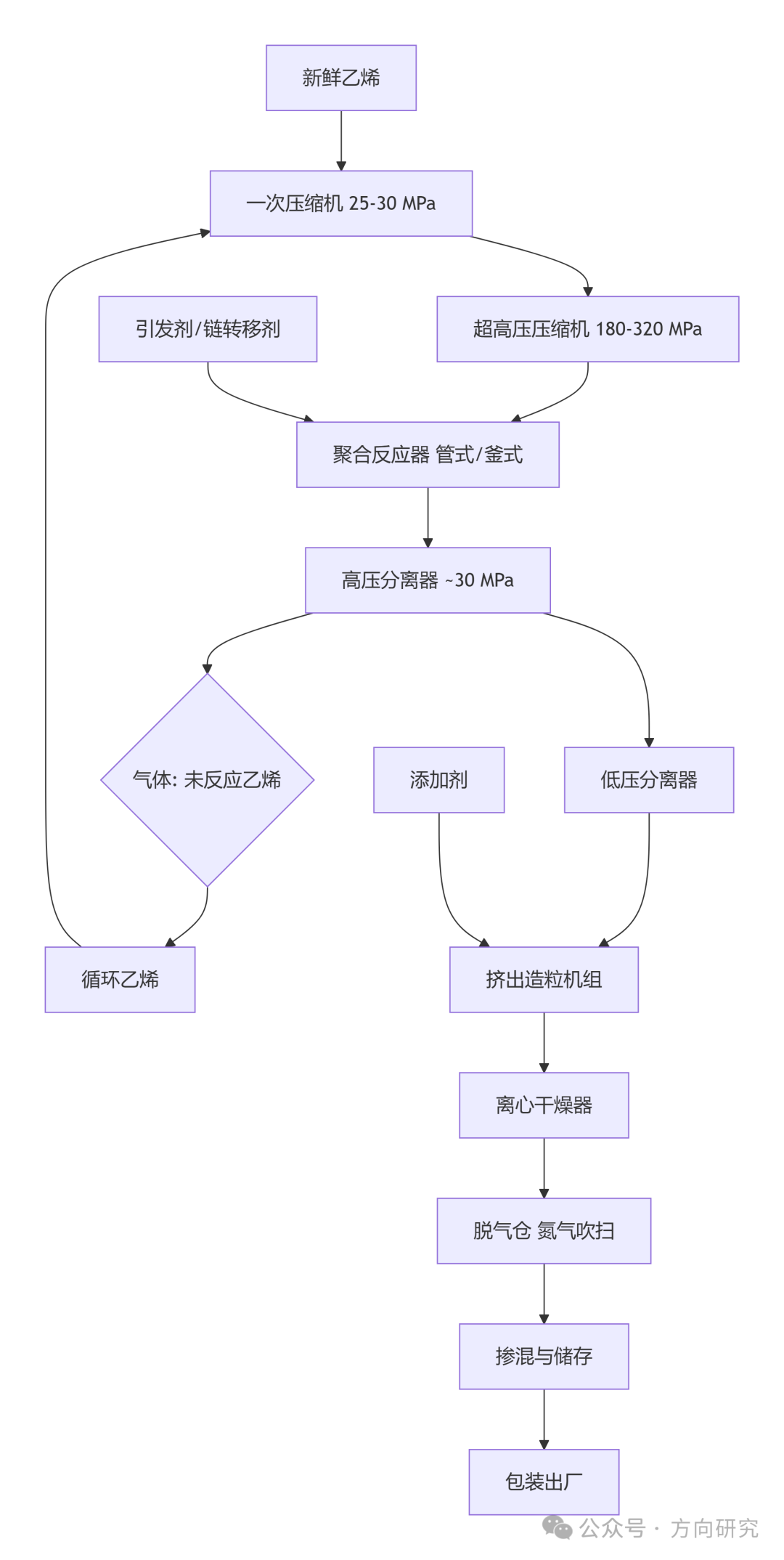

图：低密度聚乙烯（LDPE）简化工艺流程图
案例研究：万华化学LDPE装置投产（2025年）
- 项目概况：2025年1月13日，万华化学首套25万吨/年LDPE装置在烟台一次投料开车成功。
- 核心技术 ：该装置采用LyondellBasell公司的LUPOTECH TS管式反应器技术。
- 工艺参数：
-
- 产能：25万吨/年（操作弹性95%-105%）。
- 反应压力：265-285 MPa。
- 反应温度：260-310℃。
- 引发方式：过氧化物引发剂，采用四点注入脉冲式反应器。
- 链转移剂：丙烯和丙醛作为熔融指数调整剂。
- 产品方案：可生产17个牌号的产品，覆盖注塑、医疗器具、食品包装、农膜及电缆材料。
- 分析：该项目体现了现代LDPE装置的高压、高效、高自动化和多点注入的精准控制理念，从开工到产出合格产品仅用了约30个月的建设周期。
第五部分：技术经济性、环保趋势与未来发展
1. 技术经济性分析
高压法生产LDPE具有鲜明的经济特点：
*高投资成本 ：由于需要承受极端压力的反应器、压缩机及配套管线，设备材质（优质合金钢）和设计要求极高，导致初始投资巨大。
*高能耗 ：维持超高压力所需的压缩功是主要的能耗来源，使得高压法成为能耗较高的聚乙烯生产工艺。
*产品附加值：尽管成本高，但LDPE产品在薄膜、电缆等领域的独特性能使其具有稳定的市场需求和高附加值，支撑了该工艺的持续应用。
相比之下，低压法（生产HDPE/LLDPE）通常投资和能耗更低，更适合大规模连续生产。因此，高压法往往专注于生产难以被低压法产品完全替代的特定高性能或高柔韧性LDPE牌号。
2. 环保与节能趋势
面对全球绿色化工趋势，高压法工艺也在积极改进：
*节能降耗 ：通过优化压缩机效率、采用先进的余热回收系统（回收反应热和压缩热）、以及优化冷却流程，有效降低能耗和碳排放。
*工艺优化 ：改进引发剂体系和控制策略，提高转化率或选择性，减少废物生成。
*产品可回收性：LDPE本身是可回收塑料，生产工艺的改进也致力于生产更易于回收再利用的树脂。
3. 未来发展方向
*工艺强化与智能化 ：通过更精密的过程控制（自动化、AI优化）、反应器内部结构的改进（如更高效的混合或冷却设计），进一步提升生产效率和产品一致性。
*高性能牌号开发 ：利用先进的引发剂技术和工艺调控手段，开发具有更佳机械性能、更高透明度或特殊功能（如可降解改性）的新型LDPE牌号，拓展应用边界。
*与低压法的协同 ：在某些装置中，探索高压法与低压法工艺的联合或柔性生产，以更经济地覆盖更广泛的聚乙烯产品谱系。
*催化剂技术的间接影响：虽然高压法主要依赖引发剂而非传统催化剂，但茂金属等催化剂技术在低压法领域的成功，推动了整个聚乙烯行业对产品结构精确控制的需求，这也间接激励高压法工艺在分子结构调控上寻求创新。
结论
高压聚乙烯（LDPE）生产技术，以其独特的超高压自由基聚合工艺，历经数十年发展，依然是生产高支化、高柔韧性聚乙烯不可或缺的方法。其具体生产步骤是一个从原料精制、超高压压缩与反应、到分离回收、造粒包装的复杂而连续的精密过程。高压管式法与高压釜式法作为两种主流技术，在反应器设计和产品调控上各有侧重，共同满足了市场对多样化LDPE产品的需求。
尽管面临较高的投资和能耗成本，但LDPE在薄膜、电缆绝缘等领域的核心地位确保了高压法工艺的持续生命力。未来，该工艺将通过持续的节能优化、智能化控制以及高性能产品开发，在高效、环保的道路上演进，继续为塑料工业提供关键的基础材料。
低密度聚乙烯作为一种成熟的高分子材料，凭借其独特的支化结构和性能优势，在现代工业中占据稳固地位。其生产技术------高温高压自由基聚合，虽然面临着苛刻的工艺条件（超高压、高温）和复杂的工程挑战，但随着反应器设计技术（如脉冲进料）、过程控制技术和高效引发剂体系的不断进步，装置的单线产能和产品性能正持续提升。对于生产企业而言，选择管式法（侧重薄膜、通用料）还是釜式法（侧重涂层、特殊料），需根据市场需求、投资回报比和自身技术储备进行综合决策。未来，LDPE的生产将更加注重能效优化 和高端差异化牌号的开发。
