CAD批量将多个布局生成PDF文件

1 问题描述

有时需要对一个dwg文件里面的多个布局进行打印,如果数量过多,一个个打印非常耗时间,此时我们可以进行批量操作,将其多个布局生成一个PDF文件,或者一个布局一个PDF文件。

2 CAD自带

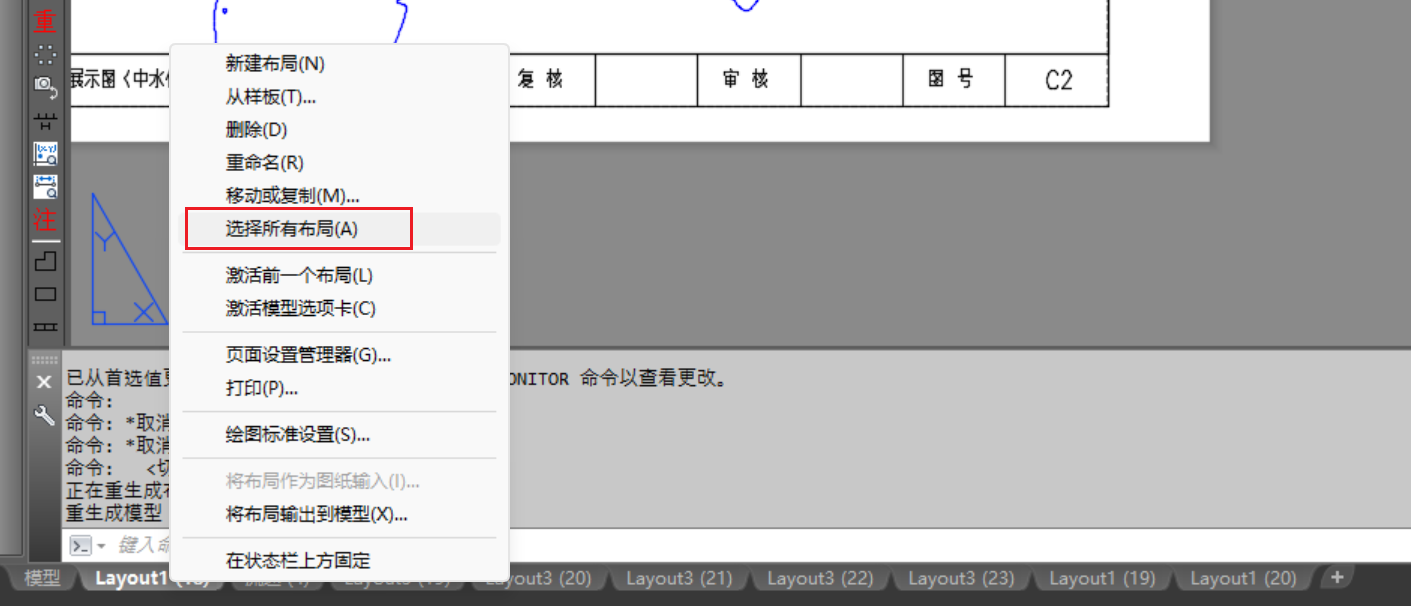

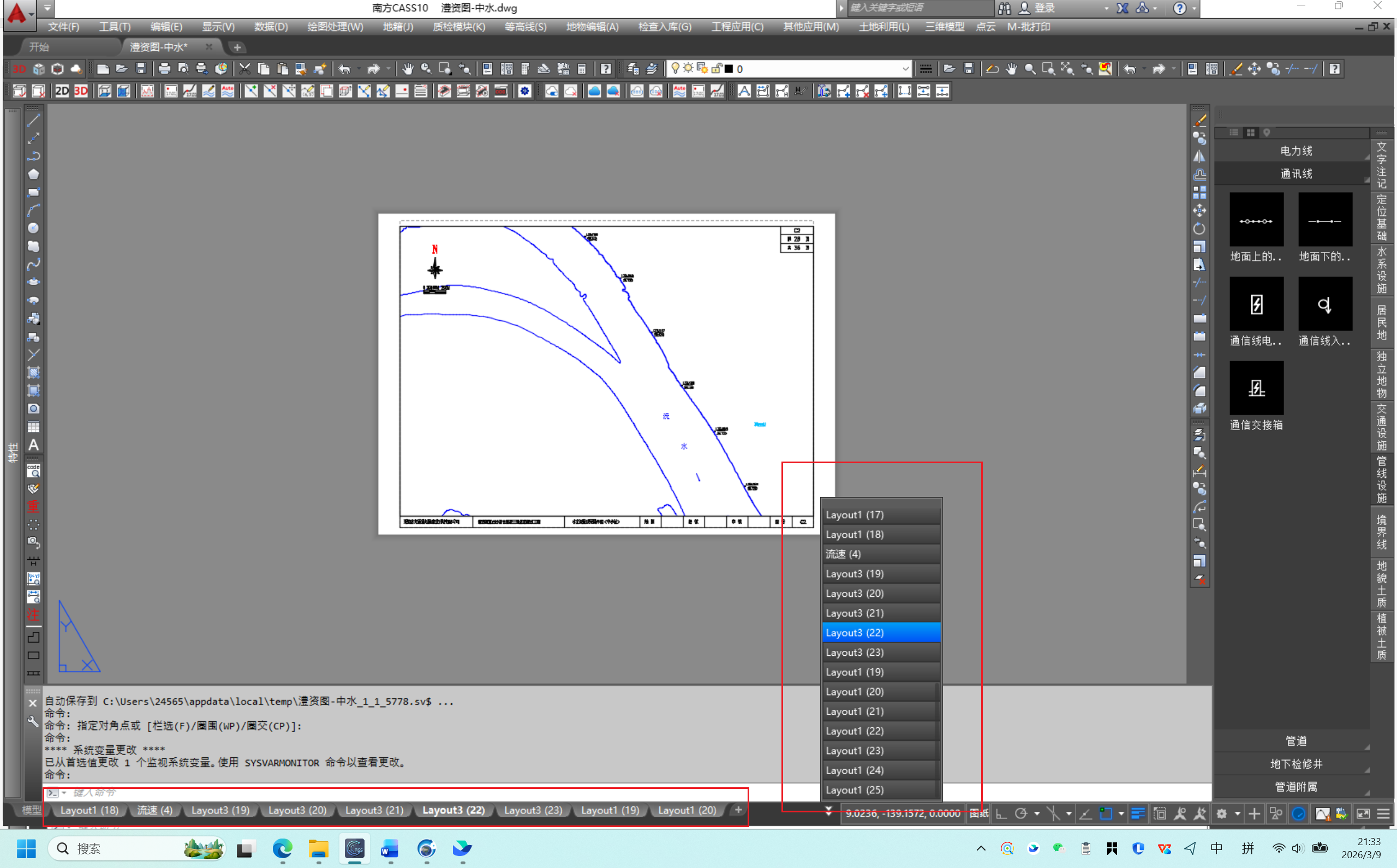

  • 在任意一个布局上右键,选择所有布局。

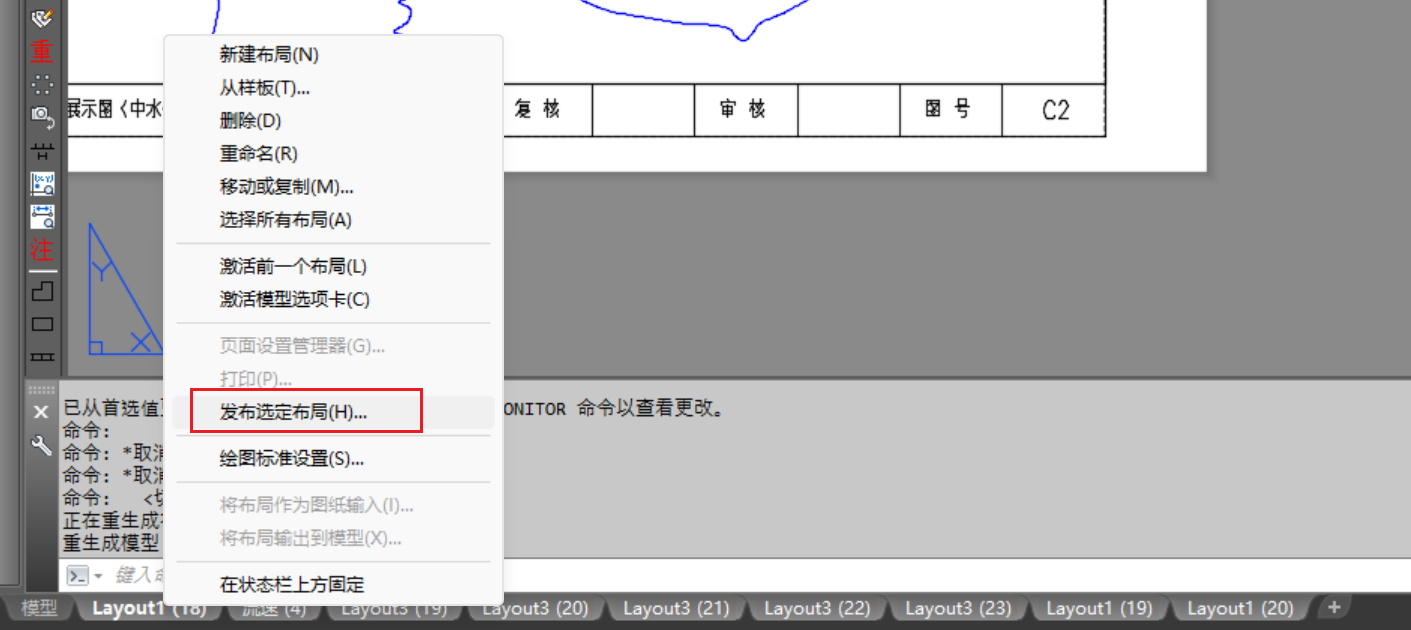

  • 然后再次在布局上右键,发布选定布局。

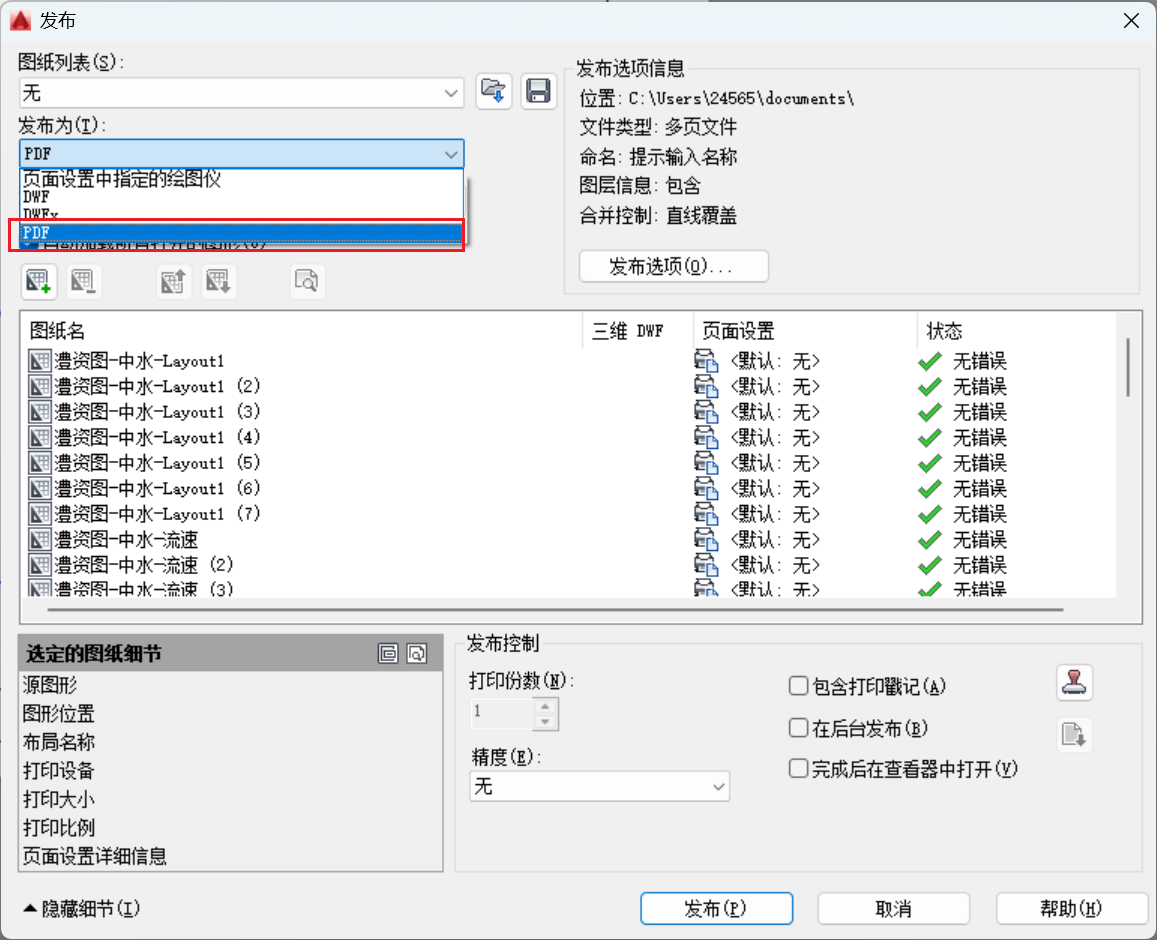

  • 选择发布为PDF。

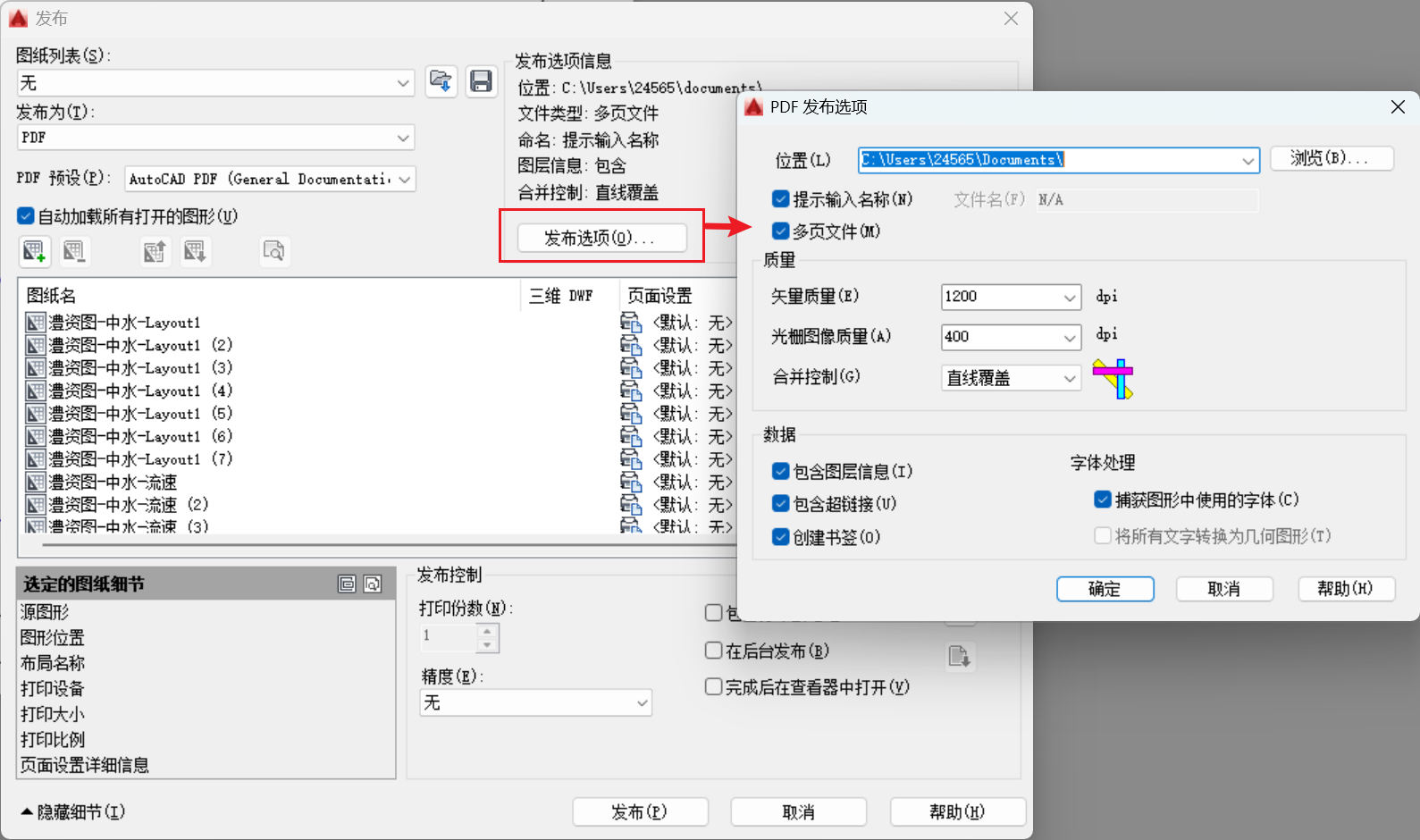

  • 设置发布选项参数

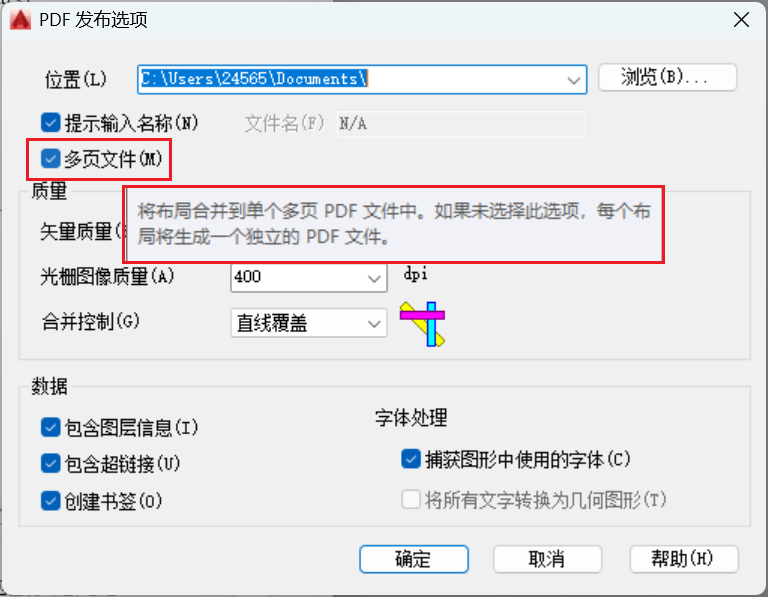

  • 确定是生成一个PDF文件还是多个独立的PDF文件。

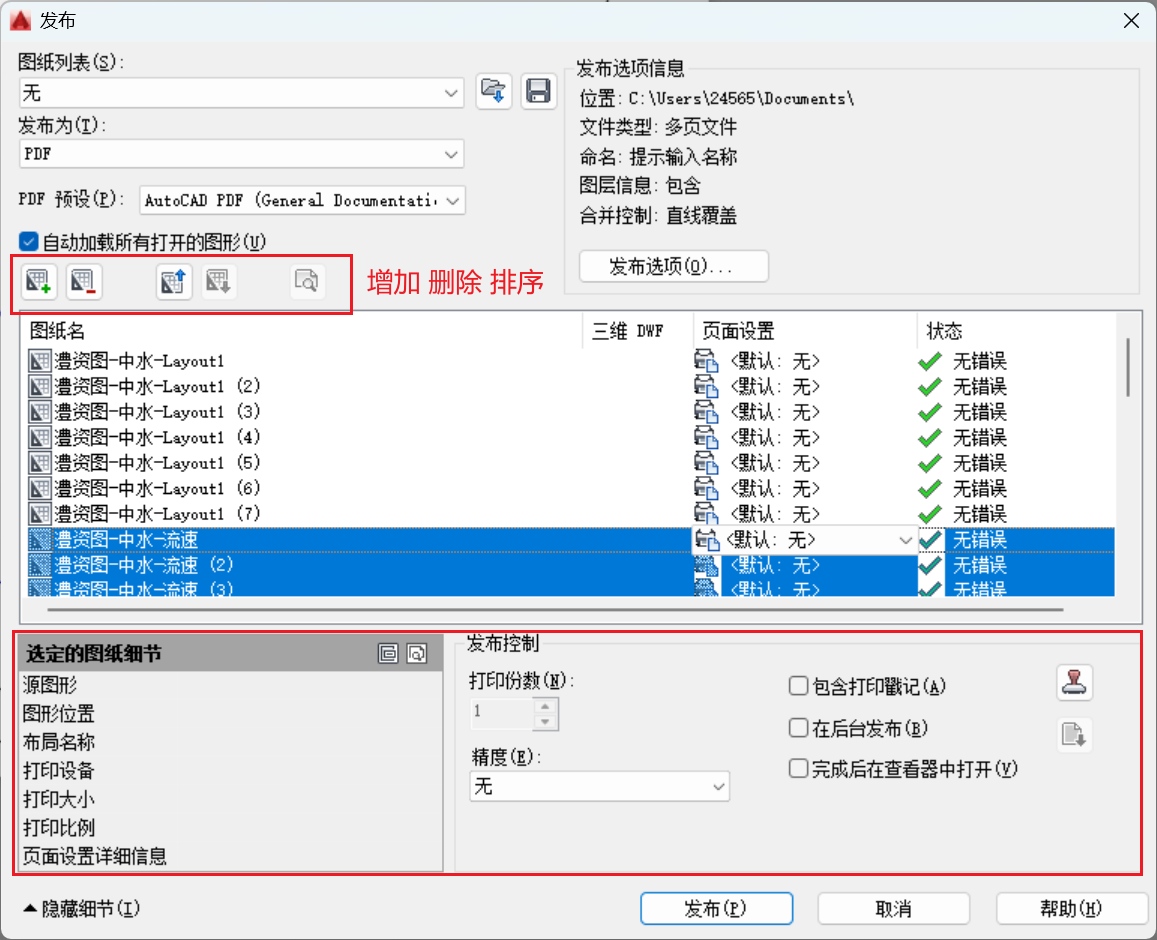

  • 对布局进行增加、删除、排序。

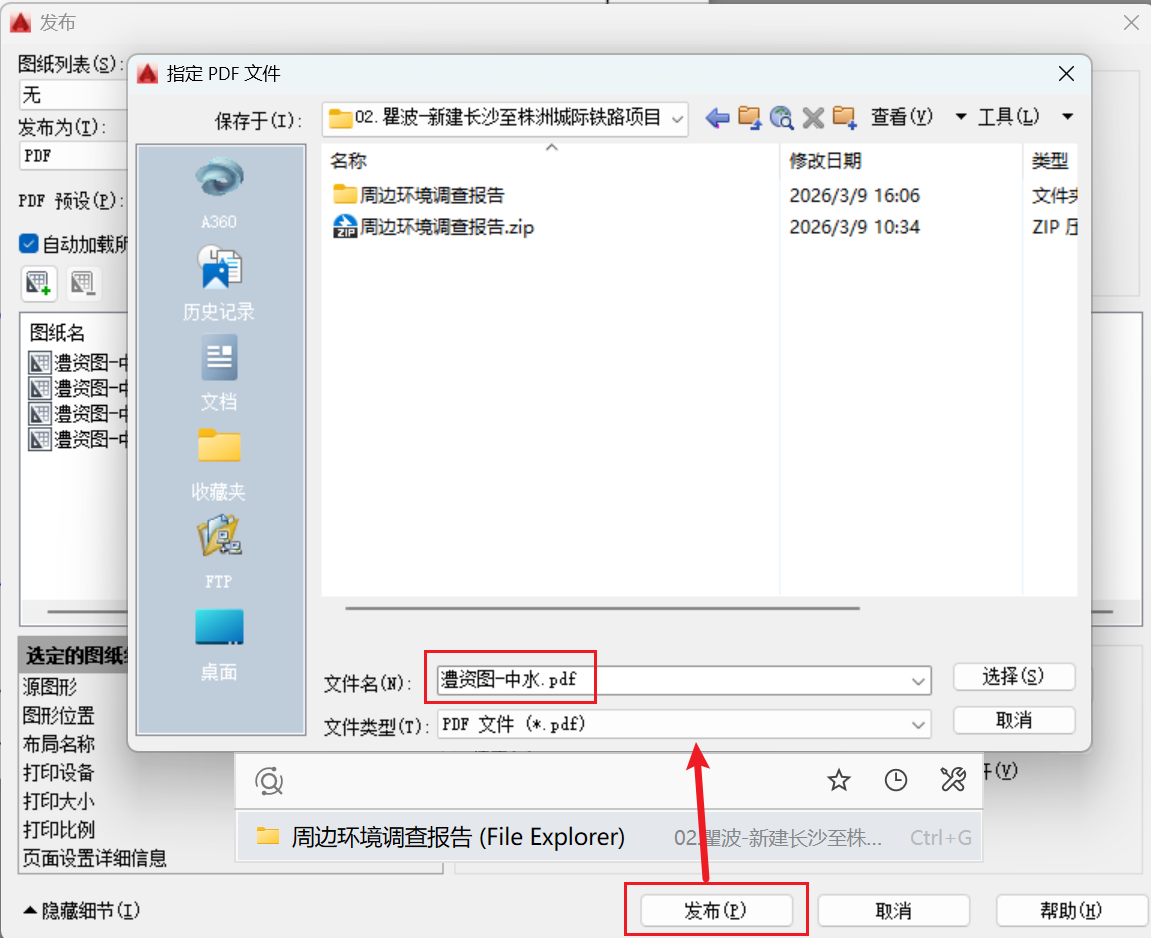

  • 点击发布,选择存储路径,设置文件名,然后再点击发布。

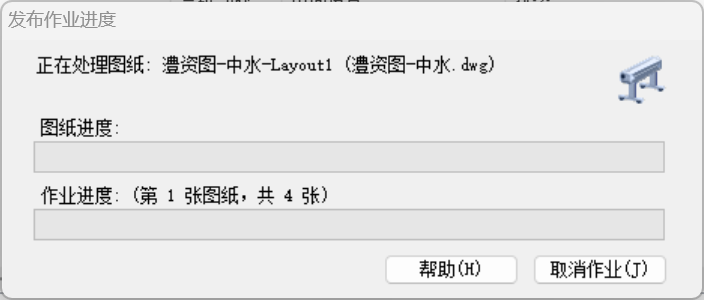

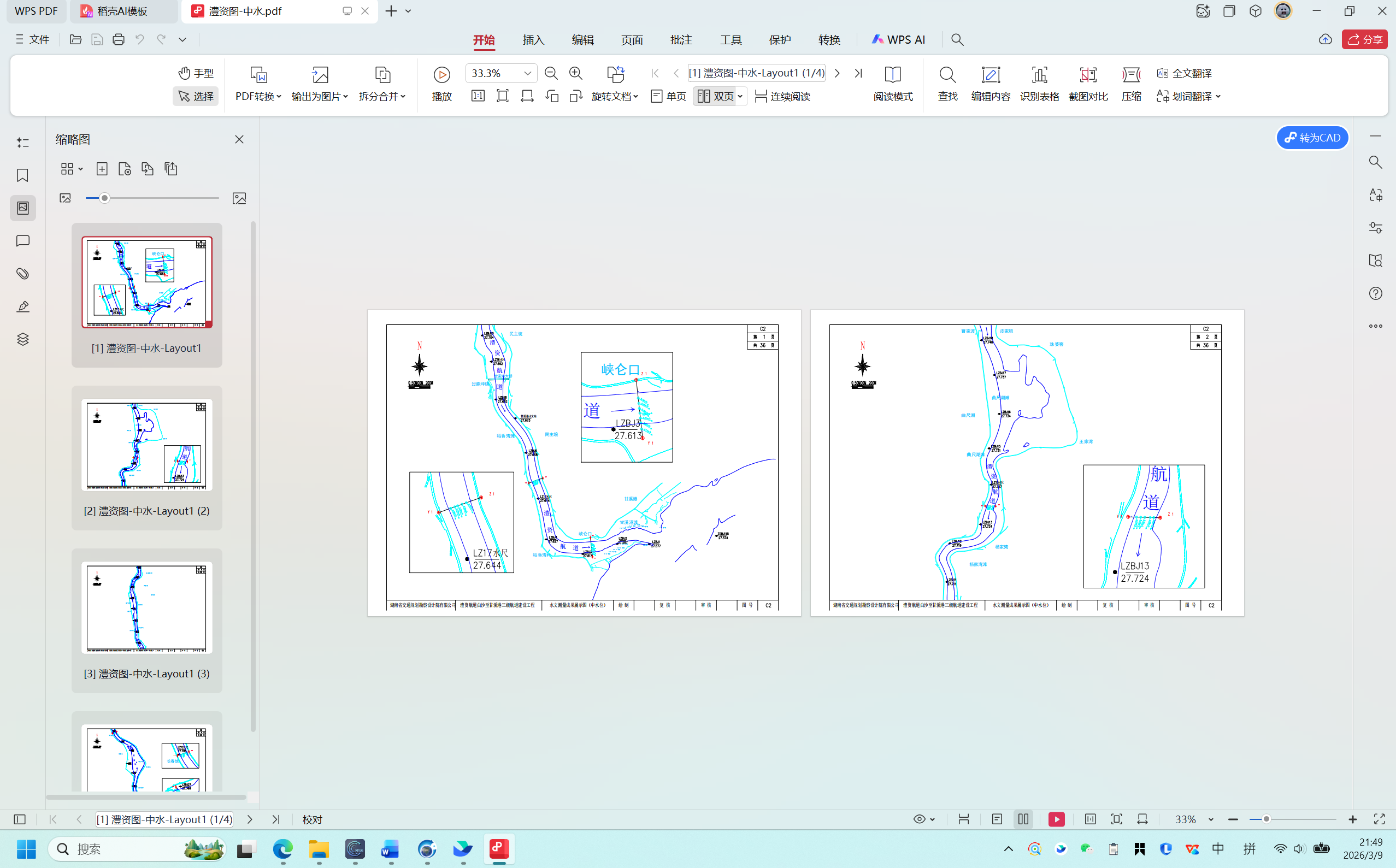

  • 等待进度完成,并查看结果。

3 MSteel插件

软件目前未收费,但每个版本都有时限。若超出时限,可到官网下载最新版本进行安装,安装时原来版本不用卸载,直接覆盖安装即可。

使用环境:AutoCAD2007~2023

功能及特点:

  1. 即装即用,无需任何设置,自动生成任意尺寸纸张
  2. 可批量打印到纸张或 PDF、DWF、JPG、PNG、PLT、EPS 文件,可对 DWG 文件拆分
  3. 打印到 PDF 文件时可打印成多个单页 PDF 文件或合成为一个 PDF 文件
  4. 可制作签名库、印章库,方便打印签名、印章
  5. 打印到 DWF、JPG、PNG 文件时可设置纸张背景色
  6. 自动识别纸张大小及旋转,自动设置纸张
  7. 可自动根据指定规则生成文件名
  8. 可自动读取图框上信息,根据图框上信息按规则生成文件名
  9. 可自动遍历模型、布局空间进行打印
  10. 可利用批打印对话框对图框上的版次、日期等信息进行批量编辑
  11. 可利用批打印对话框读取的图框信息来导出目录,可统计纸张

3.1 批量打印到文件(通用型)

以批量打印布局为例进行说明。

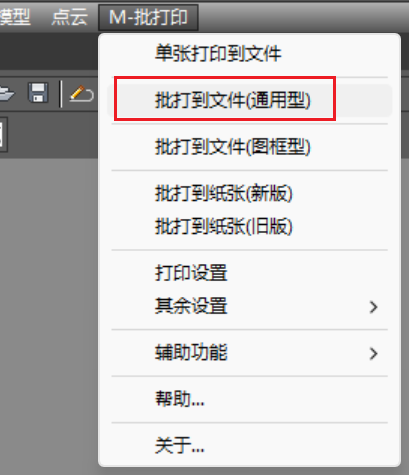

  • 点击批量打印到文件(通用型)

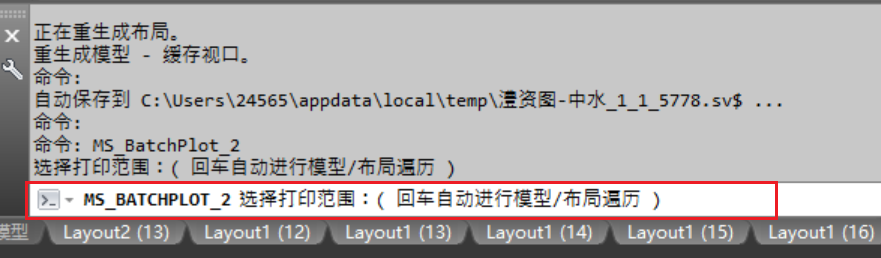

  • 回车
  • 选择所有布局
  • 等待计算完成

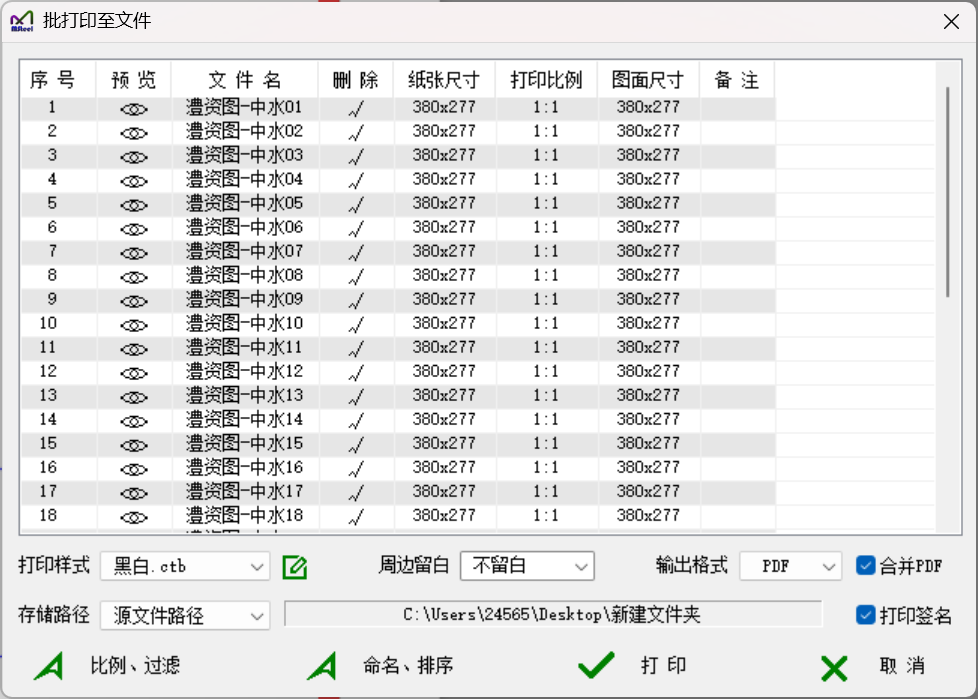

  • 进入打印设置界面

    技巧:
    1、可直接在对话框内修改打印样式、输出文件类型(包括背景色)、存储路径。
    2、可单击列表框内各个数据进行文件名、纸张、打印比例、纸张尺寸的修改或进行预览。
    3、可选择多行来批量删除或修改纸张、比例、纸张尺寸等,由于<预览>、<纸张>等列为可编辑。
    列,多行选择可利用<序号>、<备注>等不可编辑列来进行。

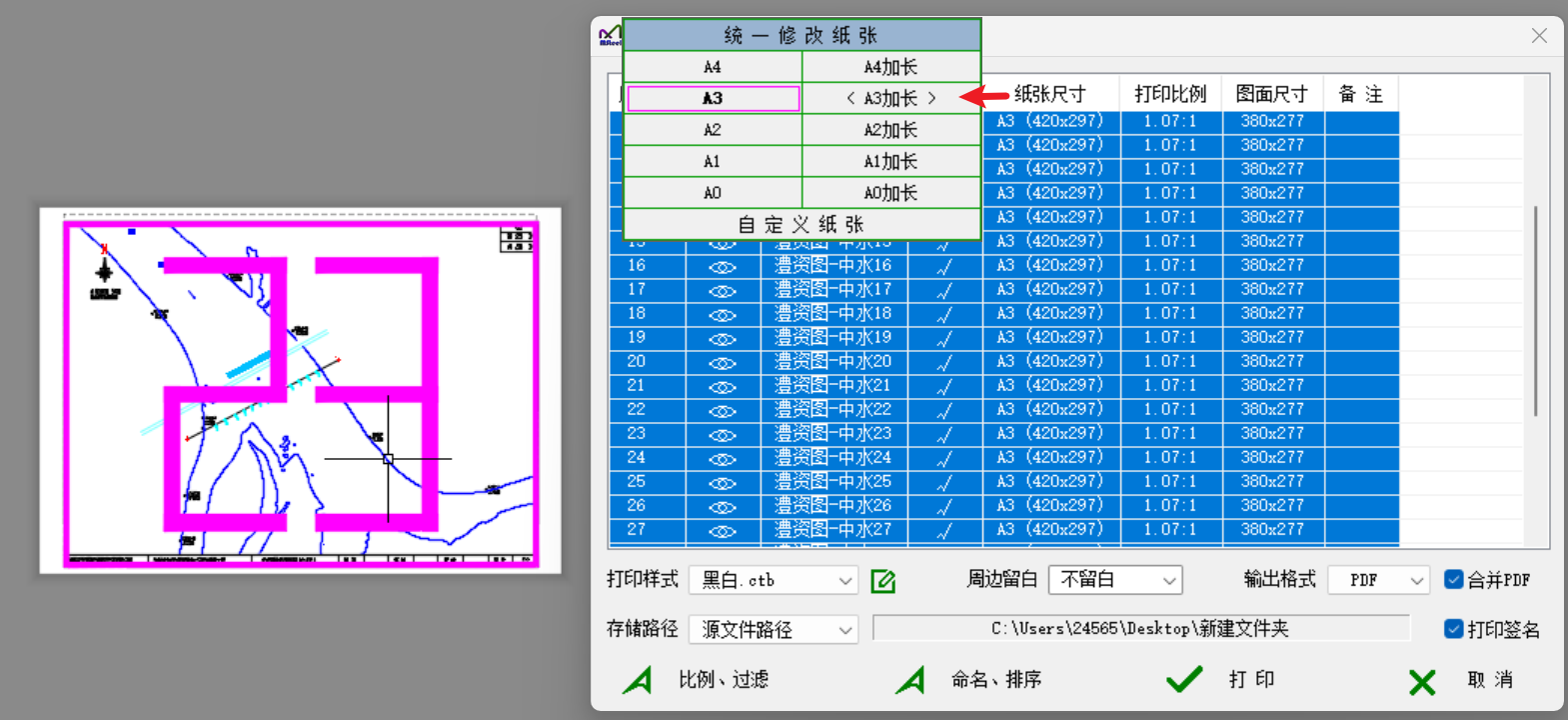

    4、点击列表头 <纸张尺寸>、<打印比例>可快速对所有图纸统一修改纸张、打印比例。
    5、执行命令后不选择图框,直接回车,则跳出遍历模型、布局选项。

    **打印签名:**若打印范围内有签名,该选项用于确定是否打印这些签名。

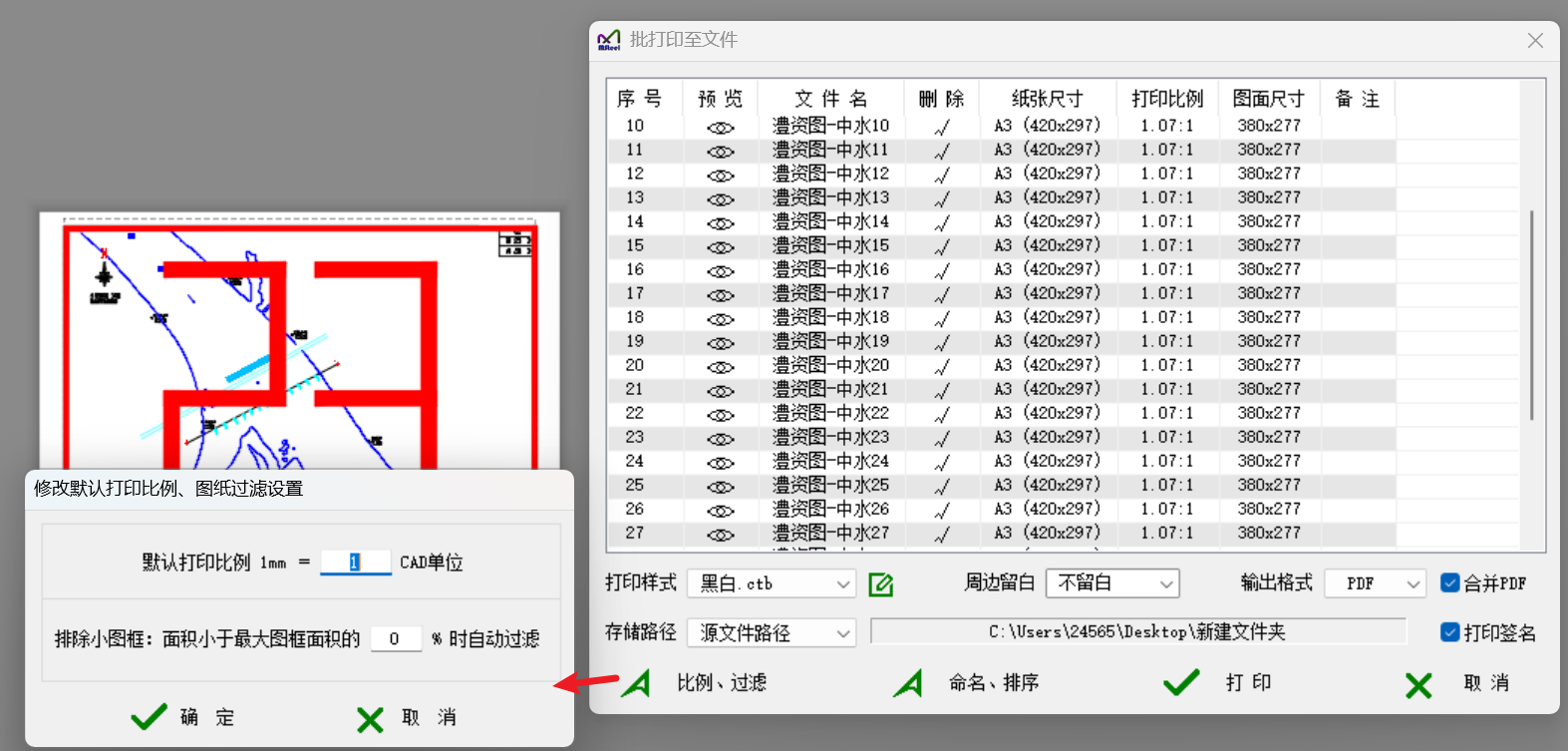

    **比例及过滤:**按<比例及过滤>按钮用于设打印比例、图纸过滤参数,打印比例用于计算输出纸张的尺寸:

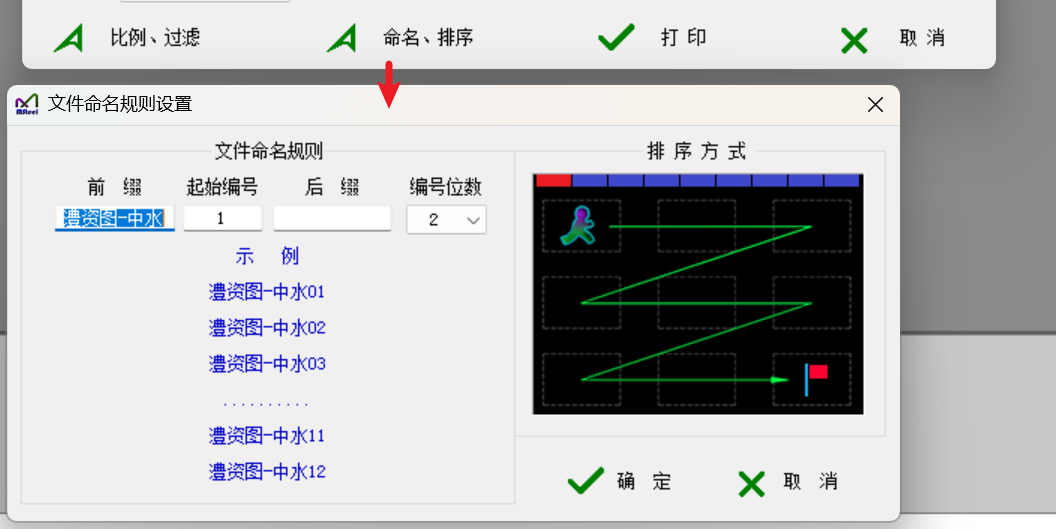

    **文件命名设置:**按<命名及顺序>按钮用于设置文件命名规则,选择命名顺序,如下图:

    注:若要在文件名内加入纸张规格,可在前缀或后缀内填入"纸张"或"纸张尺寸"
    **纸张尺寸的自动判别:**纸张尺寸 = 打印范围的尺寸 / 打印比例。如果该打印范围由图块计算而来,则还会自动考虑图块的缩放比例 ,例如该图块原为 A1 大小,该图块缩小 50%后,选中该图块打印时软件还会根据图块的缩放信息判别为 A1 纸张。

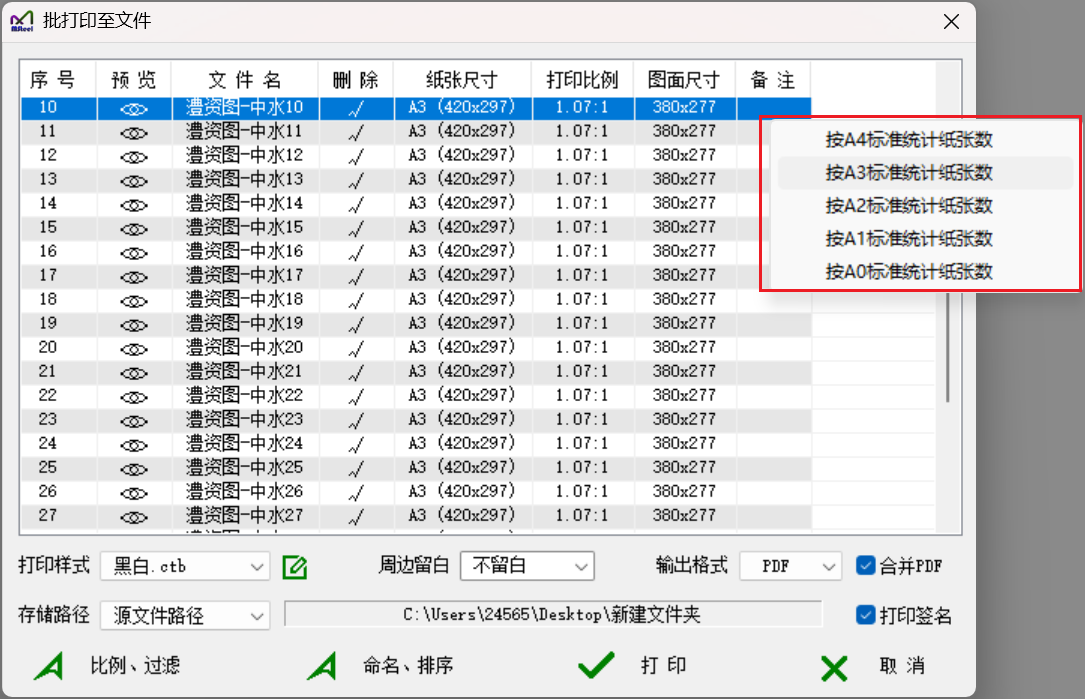

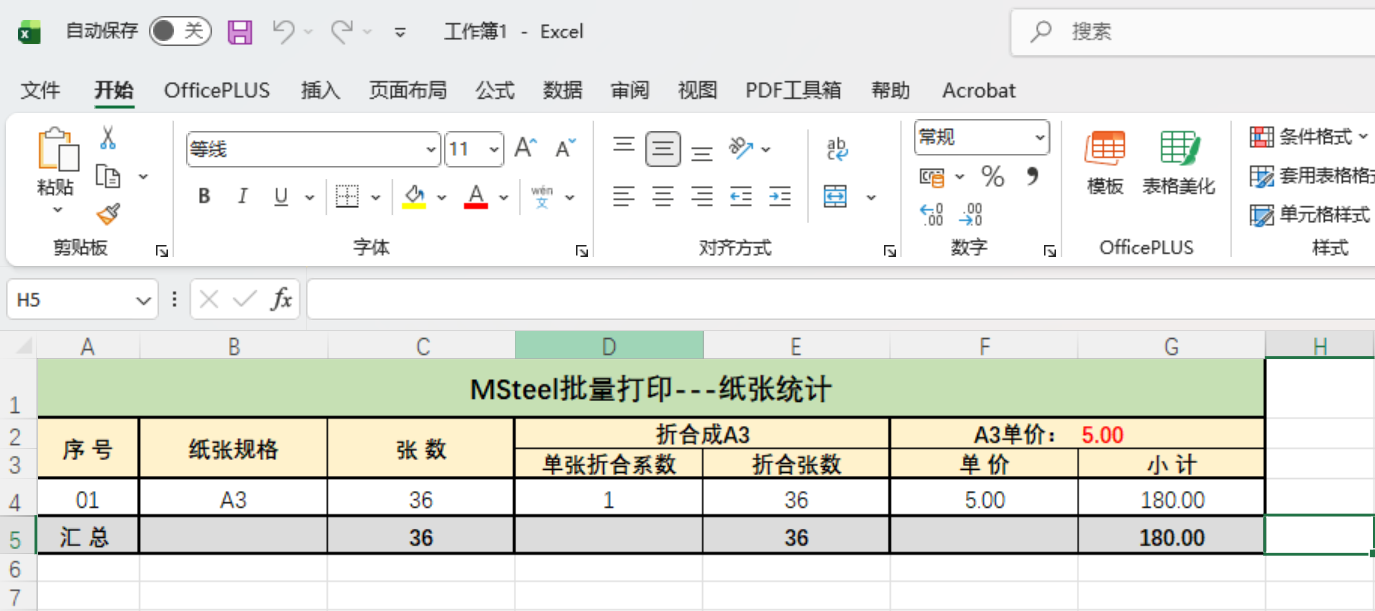

    **纸张统计:**在列表框内点击鼠标右键,弹出如下菜单,可对列表框内所有的图纸进行纸张统计。

其他具体操作可见官网相关资料:
MSteel官网软件与资料
