概要
欢迎来到bhSDR Studio/Matlab 系列教程的第七章。在上一章中，bhSDR小助理带您完成了8通道OFDM图传收发实验，搞定了5G核心技术的高速多通道通信！
这一期，咱们要深度解析单波束图传收发实验 界面，带你掌握波束聚焦 的核心逻辑，解锁定向、抗干扰、远距离图传的新技能！

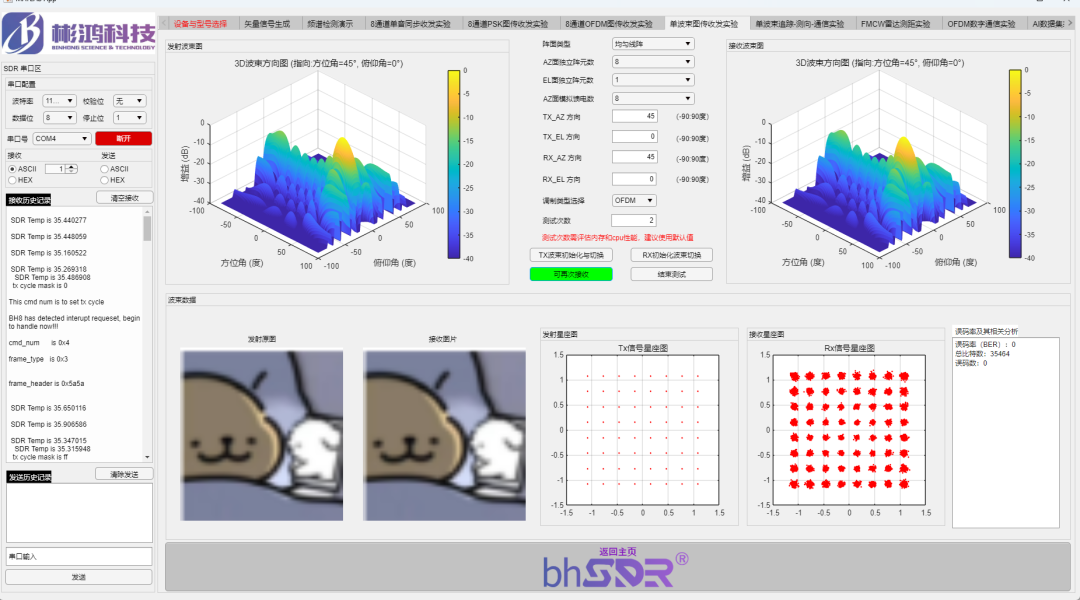

单波束图传收发实验界面概览
"单波束图传收发实验"界面 ，延续了一贯的清晰布局，结合波束调控特色，重点关注这3大区域：
- **波束配置核心区：**是单波束实验的"灵魂区域"，负责定义波束的聚焦方向和硬件基础，完成波束初始化与切换；
- 信号与图像可视化区： 直观呈现实验效果，实时显示3D波束方向图、发射/接收图像和星座图 ，可快速判断波束聚焦、图传还原及传输稳定性；
- 性能分析区： 展示误码率 核心指标，实时监控SDR设备温度 ，还能反馈波束调控指令与状态信息，方便排查波束配置相关问题。
bhSDR小助理：
单波束图传 通过将无线信号能量聚焦成窄波束 ，定向传输图像数据，相比普通多通道传输，有三大核心优势：
- 能量集中： 信号功率聚焦于特定方向，传输距离更远、穿透能力更强；
- 抗干扰拉满： 窄波束减少无关方向的干扰信号接收，复杂电磁环境下依然稳定；
- 定向通信： 适合点对点精准传输场景，比如无人机定点图传、卫星通信、工业设备定向监控等。
简单说，掌握单波束图传，你就解锁了**"远距离+抗干扰"**的定向通信核心能力，直接对接实际工程中的精准传输需求！
单波束图传收发实验界面详情

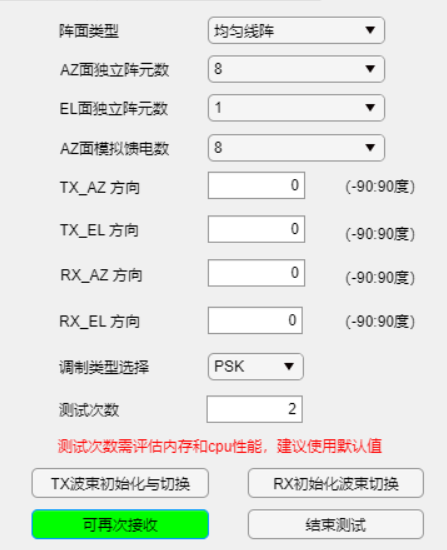

1.波束配置
- 阵面类型： 默认采用均匀线阵，AZ面独立阵元数8、EL面独立阵元数1，AZ面模拟馈电数8，保障波束聚焦精度；
- 波束方向调节： TX/RX的AZ（方位角）、EL（俯仰角）均可在-90°~90°范围内精准调节，支持定向瞄准目标；
- 调制类型选择： 兼容PSK、OFDM等 主流调制方式，可根据传输距离和抗干扰需求灵活切换；
- **波束初始化：**TX波束初始化与切换、RX初始化波束切换按钮，确保波束方向精准生效。
2.信号与图像可视化
这是实验效果的"直观呈现窗口"，关键信息一眼看透：

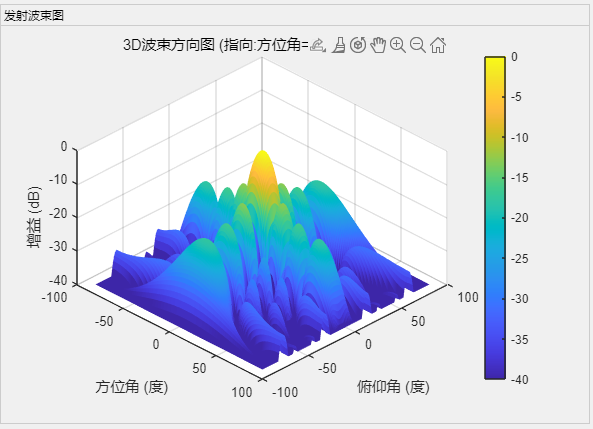

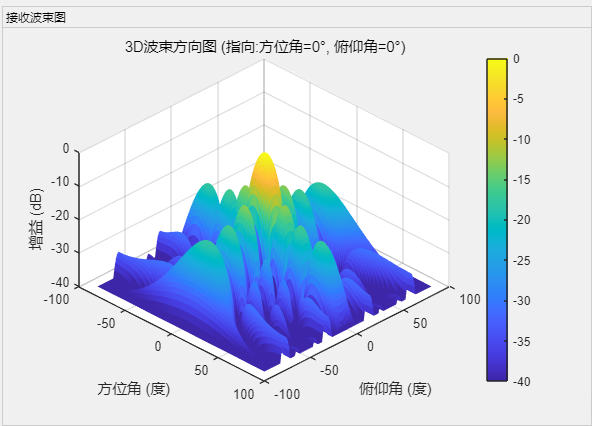

- 波束图： 实时显示3D发射/接收波束方向图 ，清晰标注方位角、俯仰角（如"指向方位角=0°，俯仰角=0°"），直观观察波束聚焦效果；

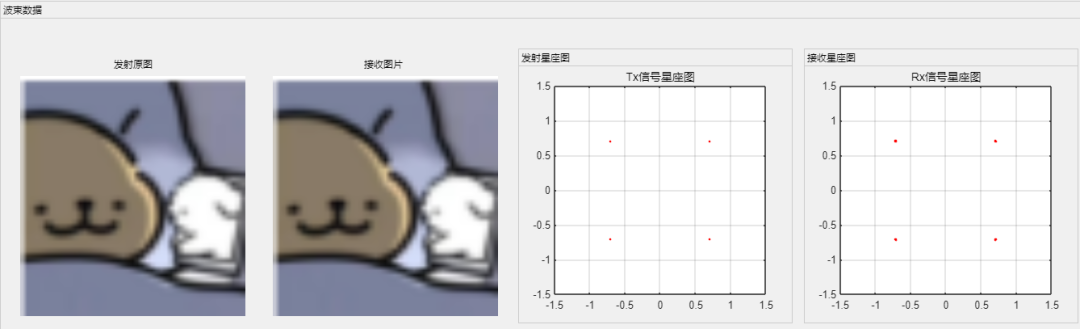

- 图像传输区： 左侧"发射原图 "加载待传输图像 ，右侧"接收图片 "实时呈现解调后的还原效果，是否清晰无失真一目了然；
- 星座图： 发射/接收星座图同步显示，星座点聚集越集中，代表调制解调精度越高、波束传输稳定性越强。
bhSDR小助理：
可视化判断有3个"合格标准"------
- 波束图： 3D波束呈现明显的聚焦峰值 ，**无发散、无多峰，**指向与预设角度一致；
- 接收图片： 与发射原图对比，无模糊、无花屏、无像素丢失，还原度接近100%；
- 星座图： 发射/接收星座点紧密聚集 在预设相位位置，无明显离散或扩散现象。
3.性能分析

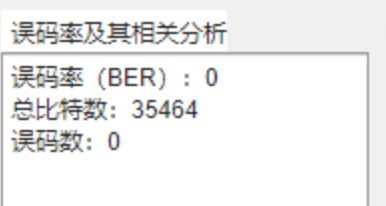

- 误码率（BER）指标：核心"金标准"，理想状态为BER=0、误码数=0，代表定向传输"零失真"；

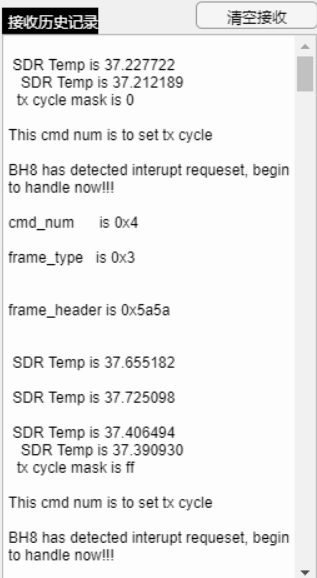

- 设备状态监控：串口区实时显示SDR温度（SDR Temp），确保设备工作在0℃~45℃正常范围；
- 波束数据反馈：实时输出波束调控指令与状态信息，方便排查波束配置问题。
bhSDR小助理总结
通过本章的学习，bhSDR小助理已经为您完整介绍了如何使用bhSDR Studio/Matlab 开展单波束图传收发实验 ，通过波束聚焦技术 ，让信号能量集中发力，完美解决了远距离、抗干扰的定向通信需求。
下一期，咱们将基于本期界面解析的基础，升级解锁**《单波束追踪-测向-通信实验》** ！融合波束动态追踪、信号测向与实时通信三大功能，应对移动目标的精准传输需求，技术难度再升级，精彩不容错过。（悄悄说一句：欢迎关注我们，获取数据集哦~）
