介质型蚀刻停止层作为半导体制造中应用最广泛的蚀刻停止层类型，核心价值在于凭借自身优异的绝缘特性和独特的蚀刻选择性，为蚀刻工艺提供精准的深度控制和敏感结构保护。其工作逻辑围绕"选择性抗蚀刻"展开，工作流程紧密贴合半导体量产工艺，从前期预处理到后期收尾，每一步均为实现精准蚀刻停止提供支撑。本文将专门聚焦介质型蚀刻停止层的工作原理与完整工作流程，清晰拆解其核心机制与工艺环节。
一、介质型蚀刻停止层的工作原理
介质型蚀刻停止层的核心工作原理，本质是"利用材料化学活性差异，实现蚀刻速率的显著分化"------通过选择与目标蚀刻层、相邻敏感结构化学特性差异显著的绝缘介质材料，使蚀刻剂（干法蚀刻的等离子体、湿法蚀刻的化学试剂）优先与目标蚀刻层发生反应，而与介质型蚀刻停止层几乎不反应或反应速率极低，从而在蚀刻到达该层时自然减缓或停止，实现双重核心目标：精准控制蚀刻深度、保护底层敏感结构。
（一）核心机制：蚀刻选择性的实现
蚀刻选择性是介质型蚀刻停止层发挥作用的关键，其核心源于介质材料与相邻层材料的化学活性差异，具体可分为两个层面：
-
材料化学活性差异：介质型蚀刻停止层的核心材料（氮化硅Si₃N₄、二氧化硅SiO₂、氮氧化硅SiON等）均为绝缘介质，分子结构稳定，化学惰性强。而目标蚀刻层（如单晶硅、金属布线、碳基材料）化学活性相对较高，易与蚀刻剂发生氧化、腐蚀或溅射反应。例如，湿法蚀刻中，KOH蚀刻剂会优先与单晶硅发生反应，分解硅原子形成可溶产物，而对二氧化硅、氮化硅的腐蚀速率极低；干法蚀刻中，氟基等离子体蚀刻剂会快速蚀刻硅系材料，而与氮化硅的反应速率仅为硅的1/50以下，这种显著的反应速率差异，构成了蚀刻停止的基础。
-
蚀刻选择比的管控：蚀刻停止效果的好坏，取决于蚀刻选择比（目标蚀刻层与介质停止层的蚀刻速率比），介质型蚀刻停止层的选择比通常需达到10:1以上，先进制程中需提升至100:1以上。选择比的管控主要通过材料选型和工艺调整实现：一是根据目标蚀刻层选择适配的介质材料，例如蚀刻单晶硅时，优先选用二氧化硅、氮化硅作为停止层，确保选择比达标；二是调整蚀刻工艺参数（如蚀刻剂浓度、等离子体功率、温度），进一步放大目标层与介质层的蚀刻速率差异，避免介质层被过度蚀刻，确保蚀刻过程在介质层表面精准停止。
（二）辅助机制：绝缘隔离与结构保护
除了核心的蚀刻选择性机制，介质型蚀刻停止层还通过绝缘隔离机制，实现对底层敏感结构的双重保护。一方面，介质层自身的绝缘特性，可隔离蚀刻剂与底层敏感结构（如栅极介质、金属布线），防止蚀刻剂渗透到敏感区域造成腐蚀损伤；另一方面，介质层具备一定的机械强度和致密性，可阻挡等离子体蚀刻过程中的离子轰击，减少对底层衬底和器件结构的晶格损伤，同时避免蚀刻过程中产生的碎屑污染敏感区域，保障器件电学性能的稳定性。
（三）不同介质材料的原理适配差异

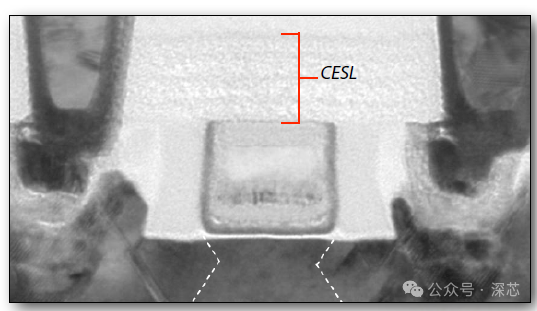

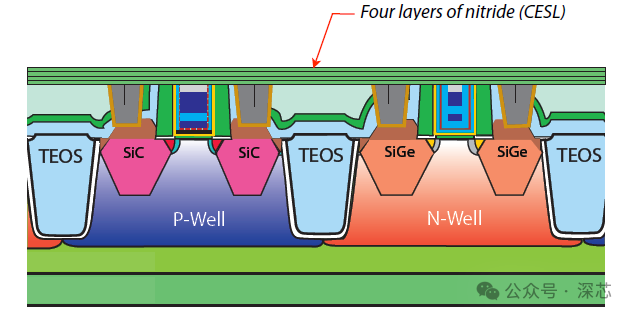

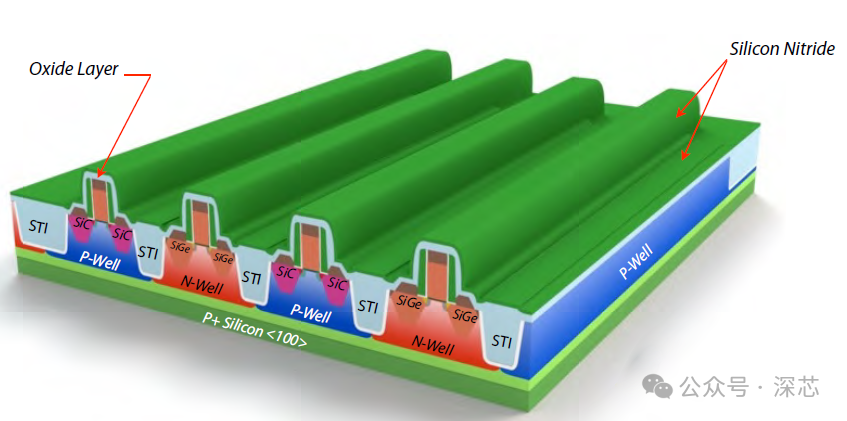

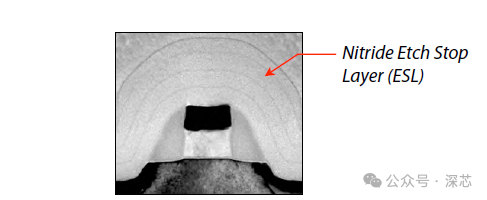

不同类型的介质材料，因分子结构和化学特性不同，其工作原理的适配场景略有差异，但核心均围绕蚀刻选择性展开：二氧化硅适配湿法蚀刻场景，凭借对KOH等蚀刻剂的强惰性，主要用于硅衬底蚀刻的停止；氮化硅适配干法蚀刻场景，抗等离子体蚀刻能力优异，多用于金属互连、FinFET硬掩模等场景的蚀刻停止；氮氧化硅兼具二氧化硅的界面兼容性和氮化硅的高选择性，通过调节氮氧含量，可适配高精度蚀刻场景，实现更精准的蚀刻停止控制；高k介质材料（如氧化铝、氧化铪）则凭借原子级厚度可控性，适配先进制程的超薄蚀刻停止需求，其原理核心是在超薄厚度下仍能维持极高的蚀刻选择比，同时兼具低漏电流特性，避免绝缘性能退化。
二、介质型蚀刻停止层的工作流程
介质型蚀刻停止层的工作流程，紧密贴合半导体器件制造的蚀刻工序，贯穿"预处理-沉积-蚀刻-收尾"全环节，每个步骤均为实现精准蚀刻停止提供支撑，流程标准化、可量产，具体可分为四个核心阶段，各阶段衔接流畅，与工作原理深度呼应。
（一）阶段1：前期预处理------奠定沉积基础
前期预处理的核心目标是确保沉积介质停止层的表面清洁、平整，提升介质层与衬底/相邻层的界面附着力，避免因界面缺陷影响蚀刻停止效果，具体步骤如下：首先，对衬底或相邻功能层（如硅衬底、栅极介质层）进行清洁处理，通过等离子体灰化、湿法清洗等方式，去除表面的油污、氧化层和杂质，确保表面无污染物；其次，对清洁后的表面进行活化处理（如等离子体表面改性），提升表面活性，增强介质材料与基底的结合力，避免后续沉积过程中出现介质层脱落、开裂等问题；最后，对表面进行平整度修整（如化学机械抛光CMP），确保表面粗糙度符合要求，为后续介质层的均匀沉积提供保障，避免因表面凹凸不平导致介质层厚度不均，影响蚀刻选择比和停止精度。
（二）阶段2：介质层沉积------制备合格的停止层
介质层沉积是工作流程的核心环节，核心目标是制备厚度均匀、纯度达标、与相邻层兼容性良好的介质型蚀刻停止层，沉积工艺需根据介质材料类型和制程需求选择，具体流程如下：
-
工艺选型与参数设定：根据目标蚀刻场景和介质材料，选择适配的沉积技术，主流为化学气相沉积（CVD）和原子层沉积（ALD）。中厚层（10-100nm）停止层（如二氧化硅、氮化硅），优先选用CVD工艺（PECVD低温沉积或LPCVD高精度沉积），设定沉积温度、反应气体浓度、压力等参数，确保沉积速率和薄膜质量；超薄层（＜10nm）停止层（如高k介质材料），优先选用ALD工艺，精准控制沉积周期，实现原子级厚度管控（精度可达0.1nm），同时确保台阶覆盖率接近100%，适配高纵横比器件结构。
-
薄膜沉积与实时监测：通入反应气体（如沉积二氧化硅用SiH₄和N₂O，沉积氮化硅用SiH₄和NH₃），通过CVD或ALD工艺，使介质材料在基底表面均匀沉积，形成连续的薄膜。沉积过程中，通过原位监测设备（如椭圆偏振仪），实时监测薄膜厚度、均匀性和纯度，及时调整工艺参数，避免出现厚度偏差、针孔、杂质超标等问题，确保介质层符合蚀刻停止要求。
-
沉积后处理：沉积完成后，对介质层进行退火处理（低温200-400℃），去除薄膜内部的残留应力和杂质，提升介质层的致密性和化学稳定性；若存在厚度不均问题，可通过CMP工艺进行修整，确保介质层表面平整，厚度偏差控制在±5%以内，为后续蚀刻停止提供精准保障。
（三）阶段3：蚀刻过程------实现精准停止
蚀刻过程是介质型蚀刻停止层发挥核心作用的阶段，核心目标是利用介质层的蚀刻选择性，实现目标层的精准蚀刻，同时保护底层敏感结构，具体流程如下：
-
蚀刻工艺准备：将沉积好介质停止层的工件放入蚀刻设备，根据目标蚀刻层类型，选择适配的蚀刻剂（湿法或干法），设定蚀刻工艺参数（如蚀刻剂浓度、等离子体功率、蚀刻时间），确保目标层蚀刻速率达标，同时进一步放大目标层与介质层的蚀刻选择比。
-
目标层蚀刻：启动蚀刻工艺，蚀刻剂优先与目标蚀刻层（如单晶硅、金属、碳基材料）发生反应，逐步蚀刻去除目标层。此阶段，介质型蚀刻停止层因化学惰性强，与蚀刻剂反应速率极低，始终保持结构完整，同时通过绝缘隔离，阻止蚀刻剂渗透到底层敏感结构。
-
蚀刻停止与终点检测：随着蚀刻过程推进，当目标层被蚀刻至介质停止层表面时，蚀刻速率急剧下降（降至目标层蚀刻速率的1/10以下），蚀刻过程自然减缓并停止。通过终点检测设备（如光学发射光谱仪），实时监测蚀刻过程中的光谱信号，当检测到介质层的特征光谱时，判定蚀刻到达终点，立即停止蚀刻，避免过度蚀刻损伤介质层和底层结构，确保蚀刻深度精准可控。
（四）阶段4：后续收尾------保障器件性能
蚀刻停止后，需通过一系列收尾工序，去除残留蚀刻剂和多余介质层，确保器件结构完整，具体流程如下：首先，对工件进行清洗处理，通过湿法清洗或等离子体灰化，去除表面残留的蚀刻剂、蚀刻产物和碎屑，避免污染物影响器件性能；其次，根据器件结构需求，选择性去除多余的介质停止层（如非敏感区域的介质层），通过精准蚀刻工艺，保留敏感区域的介质层，确保不影响后续器件结构的制备；最后，对器件进行全面检测，核查蚀刻深度、介质层残留情况和敏感结构完整性，确认合格后，进入后续半导体制造工序（如栅极制备、金属互连）。
总结
介质型蚀刻停止层的工作原理核心是"蚀刻选择性+绝缘隔离"，依托介质材料与目标蚀刻层的化学活性差异，实现蚀刻速率的显著分化，进而精准控制蚀刻深度、保护敏感结构；其工作流程围绕"预处理-沉积-蚀刻-收尾"展开，各环节紧密衔接，从基础准备到核心沉积，再到精准蚀刻和后续收尾，每一步均为确保蚀刻停止效果达标、保障器件性能稳定提供支撑。整个工作逻辑与流程，既贴合介质材料的特性，又适配半导体量产工艺的需求，是先进半导体制造中不可或缺的核心工艺环节。
