前言

提示：这里可以添加本文要记录的大概内容：

---

一、项目介绍

本项目是一个基于 Qt 5 + C++ 的车载中控系统 ，上层为 Qt 图形界面应用，下层通过 Linux 字符设备驱动与真实传感器和执行器交。

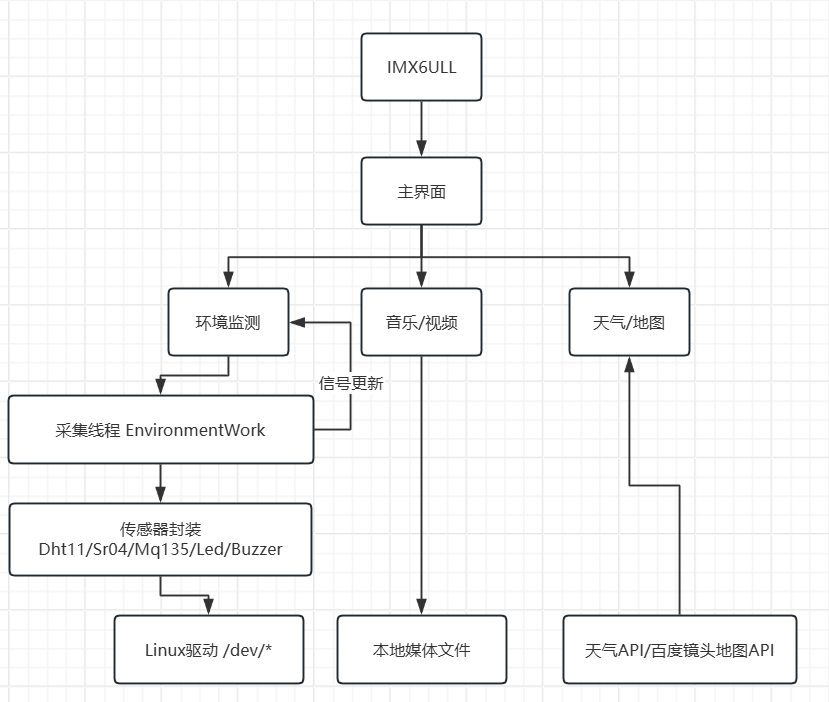

项目框架：

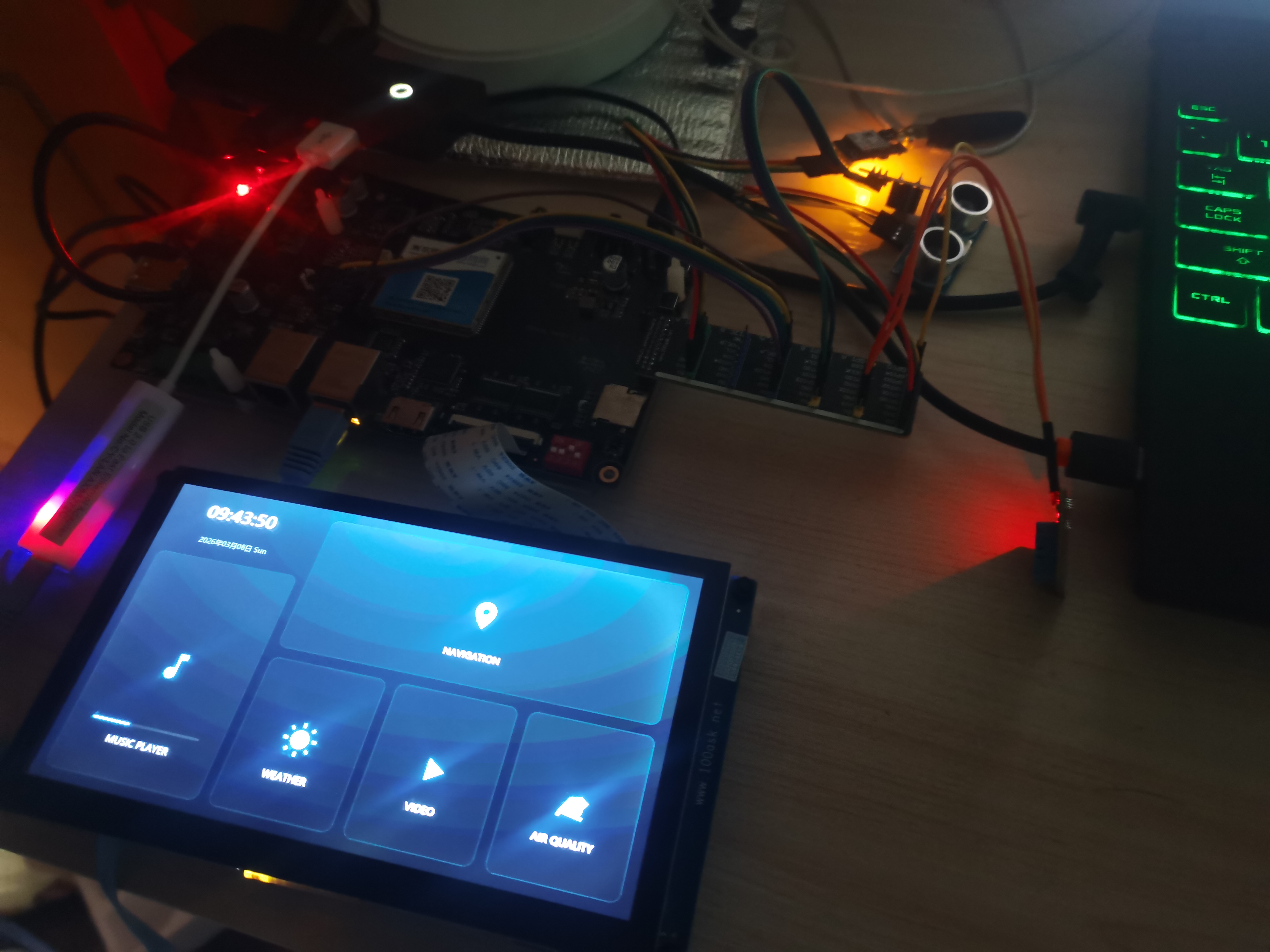

项目演示：

1.1 项目目标

• 提供一个接近真实车机的中控界面：环境监测、天气信息、简易地图、多媒体播放等。
• 打通从 Linux 设备驱动 → 上位机 C++ 封装 → Qt UI 展示/控制 的完整链路。
• 演示 多线程采集 + 信号槽更新 UI + 多媒体播放 + 硬件告警联动 的典型车载应用模式。

1.2 技术栈与主要组件

• 上层 UI：Qt Widgets（.ui 表单）、QSS 皮肤、QTimer/QPainter、自定义控件（如 RotatableWidget）。
• 多媒体：QMediaPlayer、QMediaPlaylist、歌词同步、进度控制与动画。
• 业务模块：Widget（主界面）、Environment（环境监测）、Weather、Map、Audio、Player 等。
• 硬件访问：Dht11、Sr04、Mq135、Led、Buzzer 等 C++ 类，封装对 /dev/* 字符设备的读写。
• 底层驱动：driver 目录中的 C 语言 Linux 驱动，向用户态导出 /dev/mysr04 等设备节点。

1.3 整体架构思路

• main.cpp 中创建 QApplication 和 Widget 主窗体，作为整个车机 UI 的"中控台"。
• Widget 聚合多个业务子界面，并通过信号槽进行模块切换与功能启动。
• 环境监测、多媒体播放等模块内部再拆分为：UI 层（QWidget）、逻辑层（工作线程/控制器对象）、硬件/数据访问层（设备封装类或多媒体引擎）。

二、车载中控系统界面

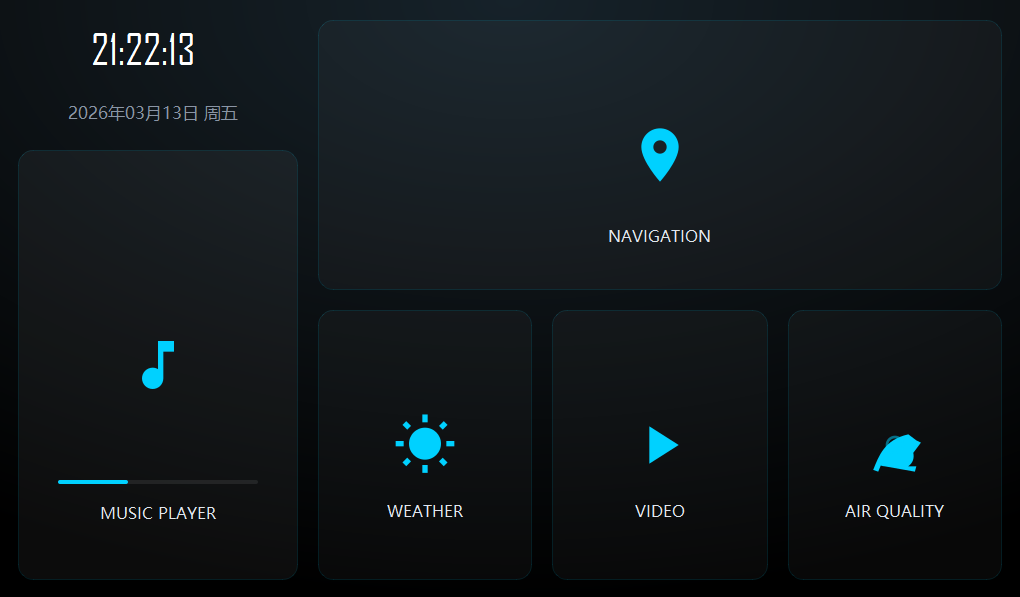

2.1 主界面

主界面类为 Widget，是一个继承自 QWidget 的窗口，职责类似"车机主菜单"：

主界面职责：

• 展示车机首页：时间、天气概要、环境状态、多媒体状态等。
• 提供入口按钮或快捷方式，进入环境监测、天气、地图、音乐、视频等子界面。
• 通过信号 weather_start、environment_start、audio_start、player_start、map_start 拉起对应模块界面。

界面展示：

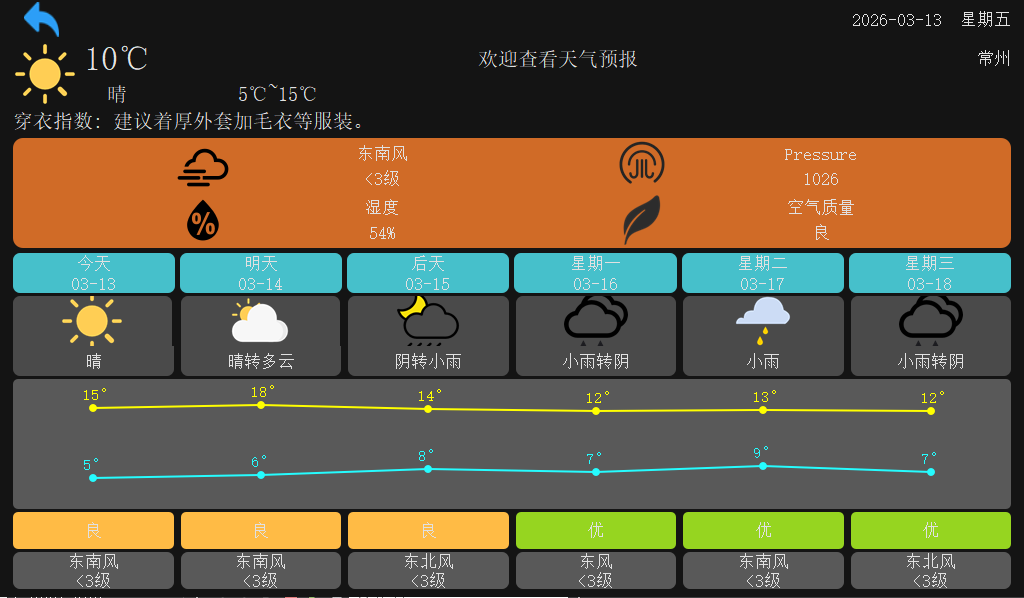

2.2 天气预报

本项目中的天气预报模块基于 Qt Widgets 实现，界面由 Weather 窗口负责展示当前天气概况和未来一段时间的天气信息。模块通过网络请求或本地模拟数据获取气象信息，然后在界面上以图标、温度、天气描述等形式进行直观展示。借助 Qt 的信号槽机制，界面可以在定时器触发或用户手动刷新时自动更新天气数据，并在主界面中以简要形式做概览展示，在独立的天气页面中呈现更详细的信息。

在实现过程中，天气模块主要涉及到网络数据获取（如 HTTP 请求与 JSON 解析）、数据模型与 UI 绑定以及多城市/多天的列表展示等内容，是一个把网络通信与界面展示结合起来的典型案例。关于天气预报模块的完整实现细节（包括数据获取、解析与界面布局），我在另一篇博客中做了更系统的说明，感兴趣可以参考：
https://blog.csdn.net/m0_73606184/article/details/155751608

界面展示：

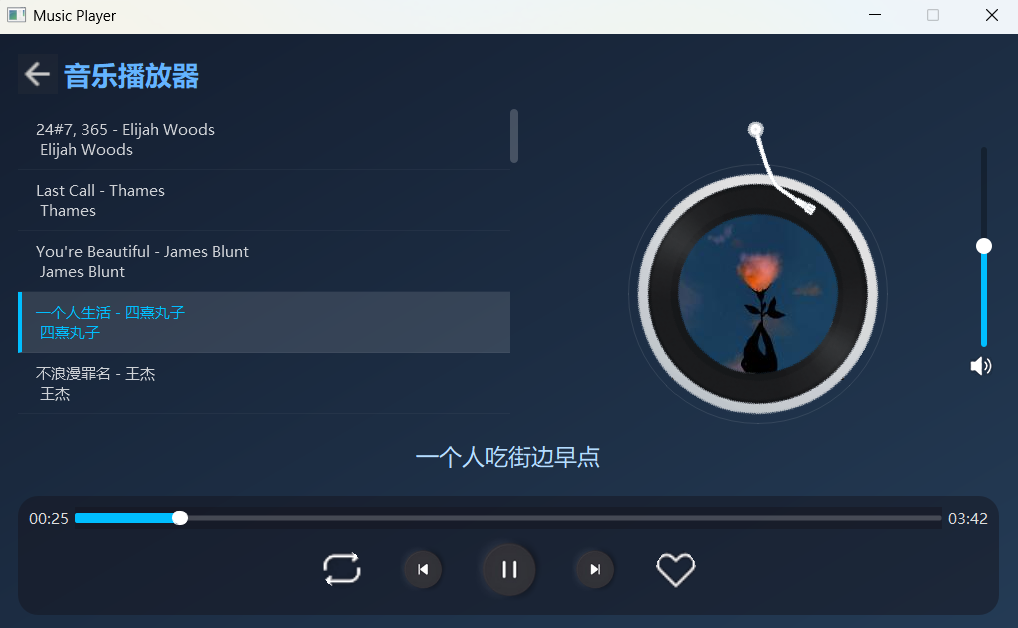

2.3 音乐播放器

本项目的音乐播放器基于 Qt 的多媒体框架实现，核心使用 QMediaPlayer 搭配 QMediaPlaylist 来完成本地音乐的解码和播放。通过这两个类，可以方便地实现 mp3 等音频文件的顺序播放、单曲循环、上一首/下一首切换等常见功能，并结合 Qt 的信号槽机制完成界面联动。

QMediaPlayer 提供了丰富的信号，例如 stateChanged(QMediaPlayer::State state)，可以用来判断当前是播放、暂停还是停止状态，从而动态更新播放按钮图标、进度条和歌词显示等界面元素。播放器界面整体包含：播放/暂停控制、上一首/下一首按钮、进度显示与拖动、播放模式切换、音量调节以及基础的歌曲信息展示，各部分逻辑都围绕 QMediaPlayer 的状态和位置变化信号来驱动。

音乐播放器的实现细节（包括播放列表管理、歌词显示、进度条联动等），我在另一篇博客中做了更完整的说明，感兴趣可以参考这里：
https://blog.csdn.net/m0_73606184/article/details/155792037

界面展示：

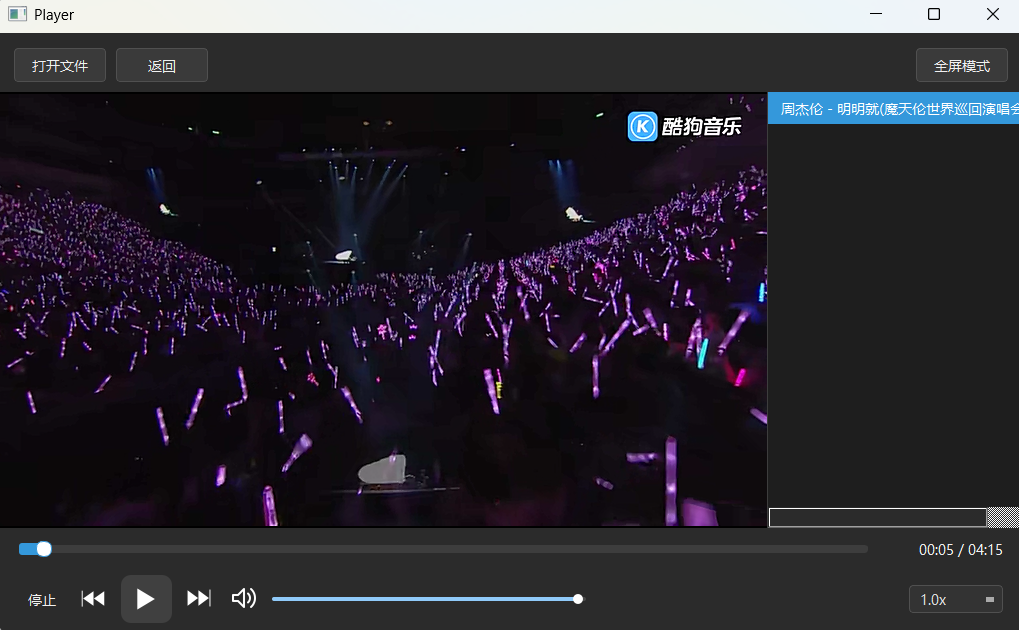

2.4 视频播放器

视频播放器模块与音乐播放器类似，同样基于 QMediaPlayer 实现媒体解码与控制，不同的是需要额外指定一个视频输出窗口（如 VideoWidget），让解码后的视频画面在该窗口中进行显示。

界面展示：

2.5 GPS定位

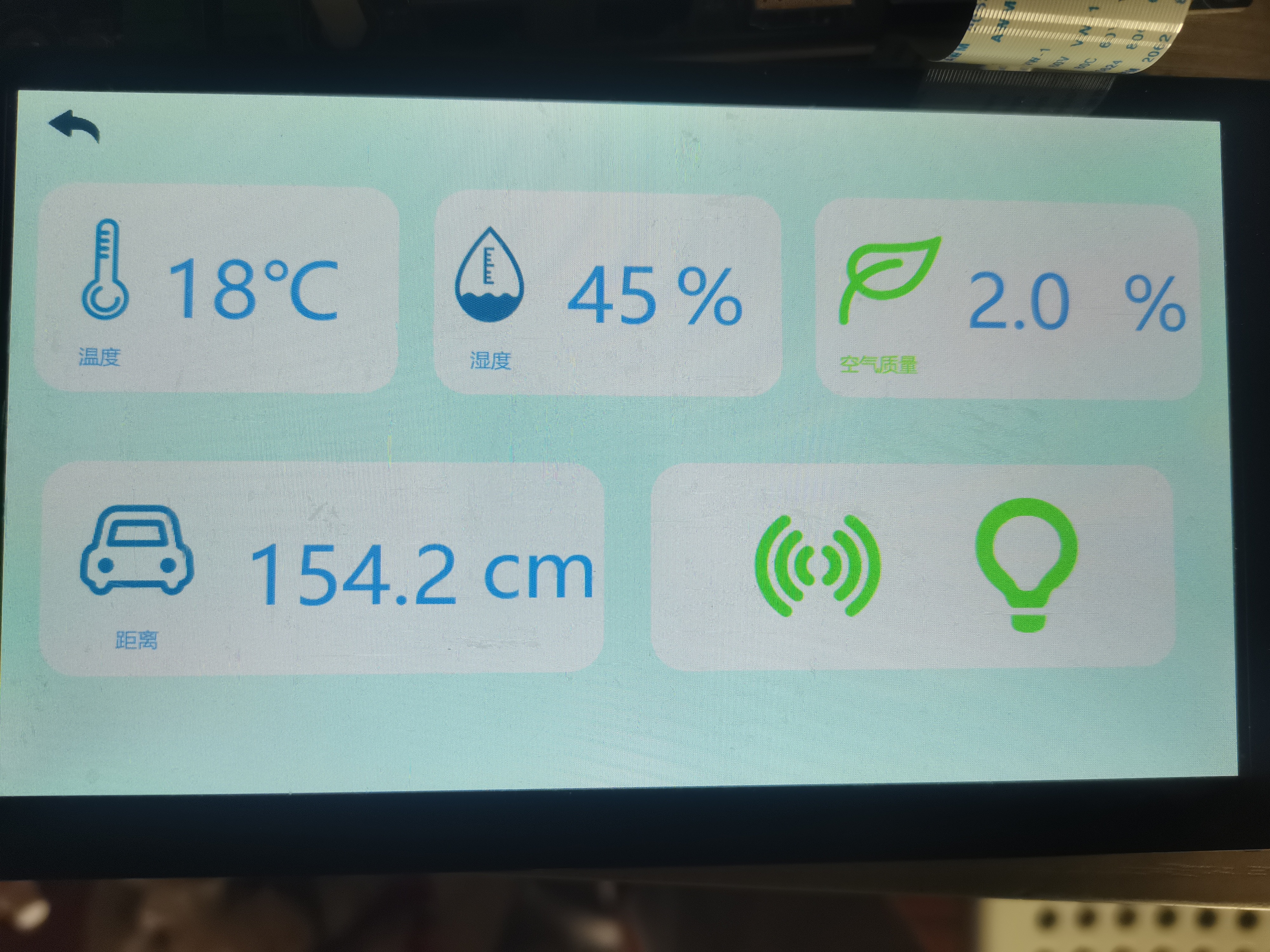

2.6 环境监测界

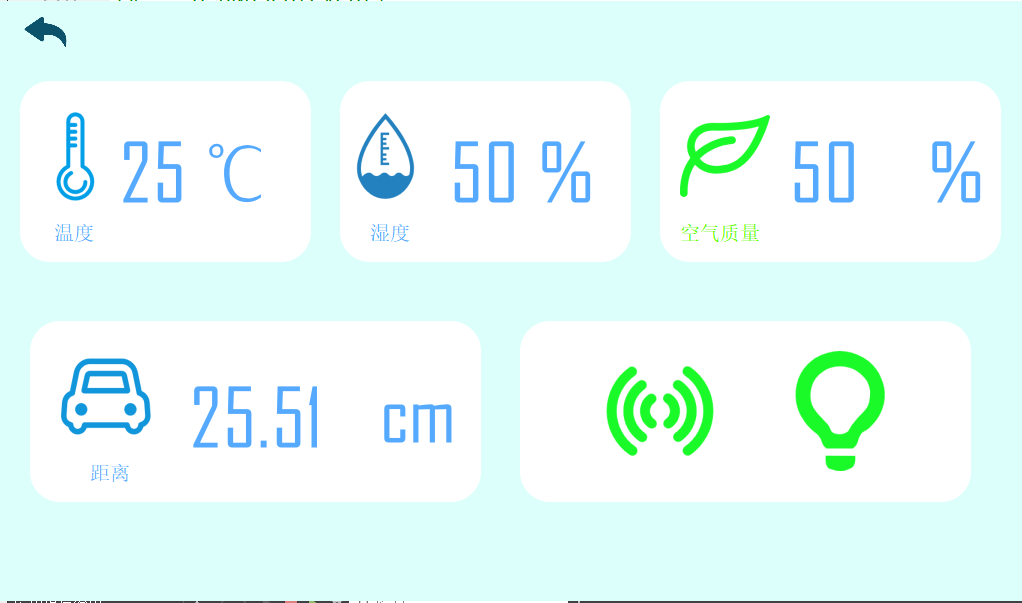

环境监测界面主要用于实时显示车内外的环境信息，包括温湿度（DHT11）、距离/防碰撞（SR04）、空气质量（MQ135）等指标，通过后台采集线程从底层驱动读取传感器数据，再以数值、进度条和告警灯等形式在界面上直观展示，并在超出阈值时联动 LED、蜂鸣器进行提示。

界面展示：

三、硬件驱动

3.1 底层驱动设计

在 driver 目录中，使用 C 语言实现了多个 Linux 字符设备驱动，用于访问不同的传感器和执行器，例如：

传感器类设备

• DHT11 温湿度传感器：驱动负责在内核态按协议读取数据，并通过 /dev 设备节点提供给用户态。
• SR04 超声波测距：驱动完成触发和回响时间测量，为用户态提供距离数据接口（如 /dev/mysr04）。
• MQ135 气体传感器：驱动对模拟/数字信号采集，并转换为相对浓度值。

执行器类设备

• Led：通过 GPIO 控制 LED 的开关或闪烁模式。
• Buzzer：控制蜂鸣器发声，实现告警提示。

这些驱动通常会：

1. 在内核中注册字符设备，分配主从设备号。
2. 实现 open/read/write/ioctl 等文件操作接口。
3. 将底层硬件访问封装为简单的用户态读写操作。

编写驱动的步骤：

1. 硬件分析与驱动模型选择

   明确设备接口（如 I2C、SPI、内存映射）及硬件特性，据此选择驱动框架------字符设备、块设备、网络设备，或基于总线的驱动（如 platform、I2C、PCI）。

2. 定义设备匹配信息

   通过设备树（Device Tree）或在板级文件中定义静态平台数据，提供设备的硬件资源（寄存器地址、中断号等），确保驱动能正确识别并绑定设备。

3. 实现驱动的入口和出口函数

• 使用 module_init() 指定初始化函数，在其中完成驱动注册（如platform_driver_register 或字符设备注册）。
• 使用 module_exit() 指定清理函数，完成注销操作。
• 对于总线驱动，设备的具体初始化通常在 probe 回调中完成；对于字符设备驱动，初始化函数会包含后续的设备号分配、cdev 注册等步骤。

4. 确定设备号（字符设备驱动）

   采用静态指定（register_chrdev_region）或动态分配（alloc_chrdev_region）方式获取主次设备号。

5. 定义 file_operations 结构体

   声明一个 static const struct file_operations 类型的变量，并根据需要初始化 .open、.read、.write、.unlocked_ioctl 等成员。

6. 实现具体的操作函数

   编写对应的 open、release、read、write 等方法，使用 copy_to_user/copy_from_user 安全传递数据，并考虑并发访问控制（如互斥锁）。

7. 向内核注册字符设备

   使用 cdev_init 初始化 struct cdev，再调用 cdev_add 将设备添加到内核；也可直接使用传统的 register_chrdev 函数。

8. 自动创建设备节点

   在驱动初始化成功（或总线驱动的 probe 函数）中，调用 class_create 创建一个设备类，然后使用 device_create 在 /dev 目录下生成设备文件，方便用户空间访问。

9. 清理与释放资源

   在出口函数（或总线驱动的 remove 函数）中，按相反顺序释放之前申请的资源：先销毁设备节点（device_destroy）和设备类（class_destroy），再删除字符设备（cdev_del），最后释放设备号（unregister_chrdev_region）。

以上步骤涵盖了从硬件分析到驱动卸载的完整流程，既适用于纯粹的字符设备驱动，也可融入总线驱动模型（如 platform 设备），实际开发时需根据具体场景适当调整。

3.2 底层驱动的具体实现

限于篇幅，各模块的具体驱动实现请参阅我此前的文章：

1. LED驱动
2. SR04驱动
3. DHT11驱动

其余模块虽未单独成文，但其实现原理与上述示例基本一致，读者可参照理解。

3.3 环境监测链路示例

以环境监测为例，典型的数据流/调用链如下：

1. 用户在主界面点击"环境监测"按钮，Widget 发出 environment_start 信号。
2. 创建并显示 Environment 界面，同时启动 EnvironmentWork 后台工作对象（运行在 QThread 中）。
3. EnvironmentWork 周期性调用 Dht11、Sr04、Mq135 等封装类，从 /dev/* 设备节点读取数据。
4. 采集到的数据通过信号（如 sig_dht11_data(char[2])、sig_sr04_data(float)）发送到 Environment 界面的槽函数 dht11_ui、sr04_ui、mq135_ui。
5. Environment 根据数据更新 UI 控件（温湿度数值、距离条、空气质量指示灯等），并在必要时控制 Led、Buzzer 发出视觉或声音告警。

---

总结

本项目基于 Qt 5 和 C++ 实现了一套车载中控系统，完整打通了从底层 Linux 字符设备驱动到上层图形界面的开发链路。系统集成了环境监测（DHT11、SR04、MQ135）、天气预报、多媒体播放及 GPS 定位等功能，并通过多线程采集与信号槽机制实现了 UI 实时更新与硬件联动（LED、蜂鸣器）。底层驱动严格遵循字符设备规范，完成设备号分配、file_operations 实现与自动创建设备节点。本项目为嵌入式 Linux 与 Qt 联合开发提供了一个从硬件到应用的全流程参考范例，有助于理解系统分层、模块协作及多线程编程的实战应用。
